BEDIENUNGSANLEITUNG LC45650 SIEMENS

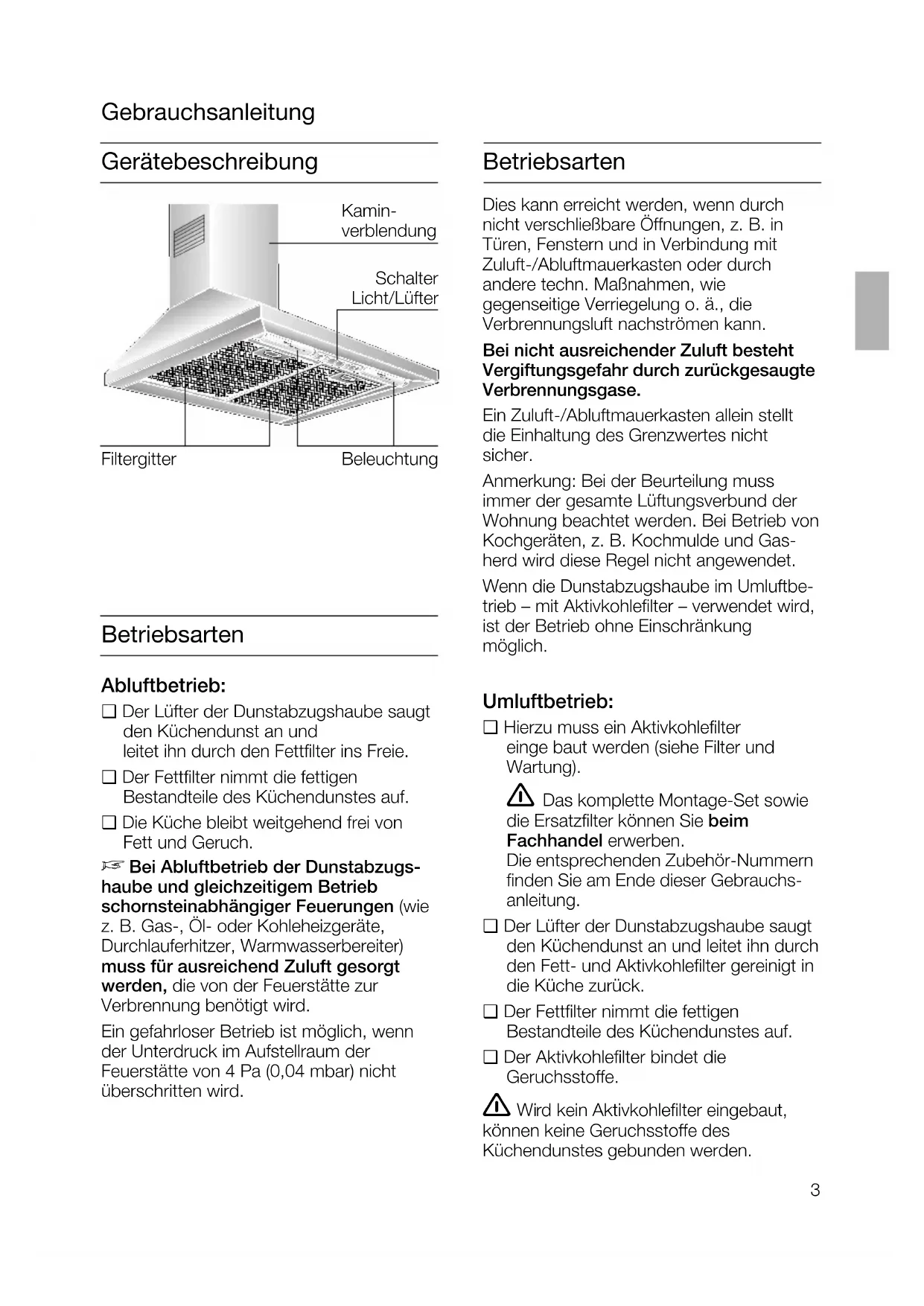

❑ Der Lüfter der Dunstabzugshaube saugt

den Küchendunst an und

leitet ihn durch den Fettfilter ins Freie.

❑ Der Fettfilter nimmt die fettigen

Bestandteile des Küchendunstes auf.

❑ Die Küche bleibt weitgehend frei von

D Bei Abluftbetrieb der Dunstabzugs-

haube und gleichzeitigem Betrieb

schornsteinabhängiger Feuerungen (wie

z. B. Gas-, Öl- oder Kohleheizgeräte,

Durchlauferhitzer, Warmwasserbereiter)

muss für ausreichend Zuluft gesorgt

werden, die von der Feuerstätte zur

Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn

der Unterdruck im Aufstellraum der

Feuerstätte von 4 Pa (0,04 mbar) nicht

Dies kann erreicht werden, wenn durch

nicht verschließbare Öffnungen, z. B. in

Türen, Fenstern und in Verbindung mit

Zuluft-/Abluftmauerkasten oder durch

andere techn. Maßnahmen, wie

gegenseitige Verriegelung o. ä., die

Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht

Vergiftungsgefahr durch zurückgesaugte

Ein Zuluft-/Abluftmauerkasten allein stellt

die Einhaltung des Grenzwertes nicht

Anmerkung: Bei der Beurteilung muss

immer der gesamte Lüftungsverbund der

Wohnung beachtet werden. Bei Betrieb von

Kochgeräten, z. B. Kochmulde und Gas-

herd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbe-

trieb – mit Aktivkohlefilter – verwendet wird,

ist der Betrieb ohne Einschränkung

❑ Hierzu muss ein Aktivkohlefilter

einge baut werden (siehe Filter und

 Das komplette Montage-Set sowie

die Ersatzfilter können Sie beim

Fachhandel erwerben.

Die entsprechenden Zubehör-Nummern

finden Sie am Ende dieser Gebrauchs-

❑ Der Lüfter der Dunstabzugshaube saugt

den Küchendunst an und leitet ihn durch

den Fett- und Aktivkohlefilter gereinigt in

❑ Der Fettfilter nimmt die fettigen

Bestandteile des Küchendunstes auf.

❑ Der Aktivkohlefilter bindet die

 Wird kein Aktivkohlefilter eingebaut,

können keine Geruchsstoffe des

Küchendunstes gebunden werden.4

Störungen Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).Bei Anruf bitte angeben: E-Nr. FD Tragen Sie die Nummern in obige Felderein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter,im Innenraum der Dunstabzugshaube zufinden. Vor dem ersten Benutzen

Wichtige Hinweise: ❑ Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelneAusstattungsmerkmale beschriebensind, die nicht auf Ihr Gerät zutreffen.❑ Diese Dunstabzugshaube entspricht deneinschlägigen Sicherheitsbestimmungen.Reparaturen dürfen nur von Fachkräftendurchgeführt werden.Durch unsachgemäße Reparaturen können erhebliche Gefahren für denBenutzer entstehen.  Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.  Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist derBetrieb der Dunstabzugshaube nur bedingtgestattet (siehe Montageanleitung).Gas-Kochmulden / Gas-Herde  Betreiben Sie nicht alle Gas- Kochstellen gleichzeitig über längere Zeit(max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung derGehäuseoberflächen bzw. Gefahr derBeschädigung der Dunstabzugshaube.Beim Betrieb der Dunstabzugshaube übereinem Gas-Kochfeld muss bei gleich-zeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.❑ Bevor Sie das neue Gerät benutzen,lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für IhreSicherheit sowie zum Gebrauch und zurPflege des Gerätes.❑ Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.  Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen.  Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.  Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durchden Hersteller oder seinen Kundendienstoder eine ähnlich qualifizierte Person ersetztwerden, um Gefährdung zu vermeiden.  Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).  Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.  Dunstabzugshaube nur mit eingesetzten Lampen betreiben.  Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichenLampen zu vermeiden.  Dunstabzugshaube nie ohne Fettfilter betreiben.  Überhitzte Fette oder Öle können sich leicht entzünden.Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsichtzubereiten.  Unter der Dunstabzugshaube nicht flambieren.Brandgefahr am Fettfilter durch ! aufsteigende Flammen.5

Bedienen der Dunstabzugshau

Zur Aufnahme der fettigen Bestandteile

des Küchendunstes sind Metall-

Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrenn-

Bei zunehmender Sättigung mit fetthaltigen

Rückständen erhöht sich die

Entflammbarkeit und die Funktion der

Dunstabzugshaube kann beeinträchtigt

Durch rechtzeitiges Reinigen der Metall-

Fettfilter wird der Brandgefahr vorgebeugt,

die durch Hitzestau beim Frittieren oder

Braten entstehen kann.

Reinigen der Metall-Fettfilter:

❑ Bei normalem Betrieb (täglich 1 bis 2

Stunden) müssen die Metall-Fettfilter

nach 8 bis 10 Wochen gereinigt werden.

❑ Das Reinigen kann in der Geschirrspül-

maschine erfolgen. Dabei ist eine leichte

❑ Der Filter muss locker in der Geschirr-

spülmaschine liegen.

Er darf nicht eingeklemmt sein.

Stark gesättigte Metall-Fettfilter nicht

zusammen mit Geschirr reinigen.

❑ Beim Reinigen von Hand, die Fettfilter in

heißer Spüllauge einweichen.

Danach abbürsten, gut ausspülen und

 Der Küchendunst wird am

wirkungsvollsten beseitigt durch:

❑ Einschalten der Dunstabzugshaube

❑ Ausschalten der Dunstabzugshaube

erst einige Minuten nach Kochende.

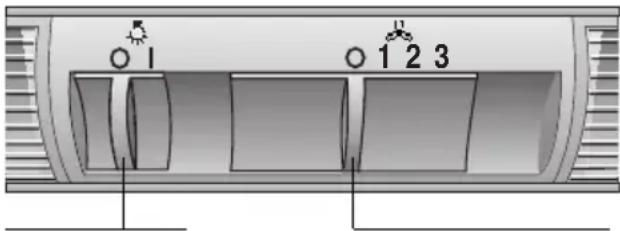

❑ Schieben Sie den rechten

Schiebeschalter auf die gewünschte

❑ Schieben Sie den rechten

Schiebeschalter auf 0 zurück.

❑ Die Beleuchtung kann zu jeder Zeit

verwendet werden, auch wenn der

Lüfter ausgeschaltet ist.6

Aus- und Einbauen der Metall-Fettfilter:

1. Drücken Sie die Raste an den Fettfiltern

in Pfeilrichtung ein und klappen Sie die

3. Bauen Sie die Fettfilter ein

(siehe Aus- und Einbauen der Metall-

Der Ausbau erfolgt in umgekehrter

Wechsel der Aktivkohlefilter:

❑ Bei normalem Betrieb (täglich 1 bis 2

Stunden) müssen die Aktivkohlefilter

ungefähr 1 x im Jahr ausgetauscht

❑ Die Aktivkohlefilter sind im Fachhandel

erhältlich (siehe Sonderzubehör).

❑ Nur Originalfilter verwenden.

Dadurch wird die optimale Funktion

Entsorgung der alten Aktivkohlefilter:

❑ Aktivkohlefilter enthalten keine

Schadstoffe. Sie können z. B. als

Restmüll entsorgt werden.

2. Reinigen Sie die Fettfilter.

3. Setzen Sie die gereinigten Fettfilter

1. Bauen Sie die Fettfilter aus

(siehe Aus- und Einbauen der Metall-

2. Setzen Sie rechts und links am

Lüftermotor einen Aktivkohlefilter ein und

drehen ihn bis zur Verrastung fest.

Zum Binden der Geruchsstoffe beim

Bei zunehmender Sättigung mit fetthaltigen

Rückständen erhöht sich die Entflammbar-

keit und die Funktion der Dunstabzugs-

haube kann beeinträchtigt werden.

Durch rechtzeitigen Wechsel des

Aktivekohlefilters wird der Brandgefahr

vorgebeugt, die durch Hitzestau beim

Frittieren oder Braten entstehen kann.7

Dunstabzugshaube durch Ziehen des

Netzsteckers bzw. Ausschalten der

Sicherung stromlos machen.

❑ Beim Reinigen der Fettfilter die

zugänglichen Gehäuseteile von

abgelagertem Fett reinigen.

Dadurch wird der Brandgefahr

vorgebeugt und die optimale Funktion

❑ Zum Reinigen der Dunstabzugshaube

heiße Spüllauge oder mildes Fenster-

putzmittel verwenden.

❑ Kratzen Sie angetrocknete Ver-

schmutzung nicht ab, sondern weichen

Sie diese mit einem feuchten Tuch auf.

❑ Keine scheuernden Mittel oder

kratzende Schwämme verwenden.

❑ Hinweis: Alkohol (Spiritus) nicht auf

Kunststoffflächen anwenden, es

könnten matte Stellen entstehen.

Vorsicht! Küche ausreichend

belüften, keine offene Flamme.

 Den Schiebeschalter nur mit einem

weichen, feuchten Tuch reinigen (milde

Keinen Edelstahlreiniger für den Schiebe-

Edelstahloberflächen:

❑ Verwenden Sie einen milden nicht

scheuernden Edelstahlreiniger.

❑ Reinigen Sie nur in Schliffrichtung.

 Edelstahloberflächen nicht mit

kratzenden Schwämmen und nicht mit

sand-, soda-, säure- oder chloridhaltigen

Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoff-

❑ Verwenden Sie ein weiches, fusselfreies

Fenster- oder Microfasertuch.

❑ Keine trockenen Tücher verwenden.

❑ Verwenden Sie ein mildes Fenster-

❑ Keine aggressiven, säure- oder laugen-

haltigen Reiniger verwenden.

❑ Keine Scheuermittel verwenden.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus

und machen Sie durch Ziehen des

Netzsteckers oder Ausschalten der

Sicherung die Dunstabzugshaube

2. Bauen Sie die Fettfilter aus

(siehe Filter und Wartung).

3. Rasten Sie die Lampenabdeckung von

oben aus der Lichtleiste aus.

4. Tauschen Sie die Lampe aus

(handelsübliche Glühlampen

max. 40 Watt, Sockel E 14).

5. Setzen Sie die Lampenabdeckung

6. Bauen Sie die Fettfilter wieder ein.

7. Stellen Sie durch Einstecken des

Netzsteckers oder durch Einschalten der

Sicherung die Stromversorgung wieder

Zusätzliche Hinweise bei Gas-Koch-

 Bei der Montage von Gaskochstellen

sind die national einschlägigen gesetzlichen

Bestimmungen (z. B. in Deutschland:

Technische Regeln Gasinstallation TRGI) zu

 Es müssen die jeweils gültigen Einbau-

vorschriften und die Einbauhinweise der

Gas-Gerätehersteller beachtet werden.

 Die Dunstabzugshaube darf nur an

einer Seite neben einem Hochschrank oder

einer hohen Wand eingebaut werden.

Abstand mind. 50 mm.

 Mindestabstand bei Gas-Kochstellen

zwischen Oberkante Topfträger und

Unterkante der Dunstabzugs-

haube: 650 mm, Abb. 1.

 Altgeräte sind kein wertloser Abfall.

Durch umweltgerechte Entsorgung können

wertvolle Rohstoffe wiedergewonnen

Bevor Sie das Altgerät entsorgen, machen

 Ihr neues Gerät wurde auf dem Weg zu

Ihnen durch die Verpackung geschützt. Alle

eingesetzten Materialien sind umweltver-

träglich und wieder verwertbar. Bitte helfen

Sie mit und entsorgen Sie die Verpackung

Über aktuelle Entsorgungswege informieren

Sie sich bitte bei Ihrem Fachhändler oder

bei Ihrer Gemeindeverwaltung.

 Die Dunstabzugshaube ist für Abluft-

und Umluftbetrieb verwendbar.

 Die Dunstabzugshaube immer über der

Mitte der Kochstellen anbringen.

 Mindestabstand zwischen

Elektrokochstellen und Unterkante der

Dunstabzugshaube: 550 mm, Abb. 1.

 Über einer Feuerstätte für feste

Brennstoffe, von der eine Brandgefahr

(z. B. Funkenflug) ausgehen kann, ist die

Montage der Dunstabzugshaube nur dann

zulässig, wenn die Feuerstätte eine

geschlossene nicht abnehmbare

Abdeckung hat und die länderspezifischen

Vorschriften eingehalten werden.

Diese Einschränkung gilt nicht für Gas-

Herde und Gas-Mulden.

 Je kleiner der Abstand zwischen

Dunstabzugshaube und Kochstellen desto

größer ist die Möglichkeit, dass sich durch

aufsteigenden Wasserdampf unten an der

Dunstabzugshaube Tropfen bilden können.9

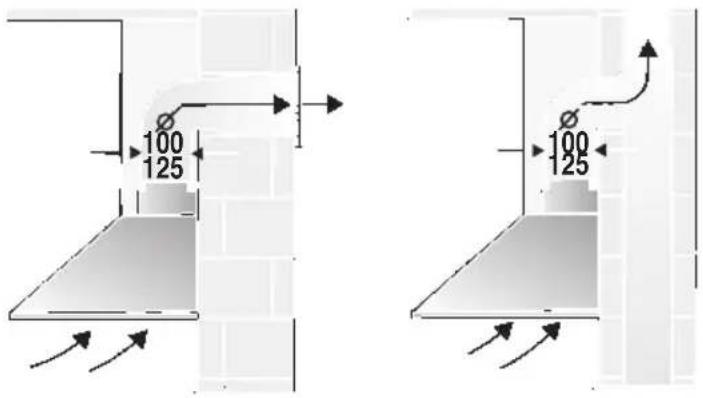

Die Abluft wird über einen Lüftungsschacht

nach oben, oder direkt durch die Außen-

wand ins Freie geleitet.

D Die Abluft darf weder in einen in Betrieb

befindlichen Rauch- oder Abgaskamin

noch in einen Schacht, welcher der Ent-

lüftung von Aufstellungsräumen von Feuer-

stätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die

behördlichen und gesetzlichen Vor-

schriften (z. B. Landesbauordnungen) zu

Bei Abführung der Luft in nicht in Betrieb

befindliche Rauch- oder Abgaskamine ist

die Zustimmung des zuständigen

Schornsteinfegermeisters einzuholen.

D Bei Abluftbetrieb der Dunstabzugs-

haube und gleichzeitigem Betrieb

schornsteinabhängiger Feuerungen (wie

z. B. Gas-, Öl- oder Kohleheizgeräte,

Durchlauferhitzer, Warmwasserbereiter)

muss für ausreichend Zuluft gesorgt

werden, die von der Feuerstätte zur Ver-

brennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn

der Unterdruck im Aufstellraum der

Feuerstätte von 4 Pa (0,04 mbar) nicht

Dies kann erreicht werden, wenn durch

nicht verschließbare Öffnungen, z. B. in

Türen, Fenstern und in Verbindung mit

Zuluft-/Abluftmauerkasten oder durch

andere techn. Maßnahmen, wie gegenseiti-

ge Verriegelung o. ä., die Verbrennungsluft

Bei nicht ausreichender Zuluft besteht

Vergiftungsgefahr durch zurückgesaugte

Ein Zuluft-/Abluftmauerkasten allein stellt

die Einhaltung des Grenzwertes nicht

Anmerkung: Bei der Beurteilung muss

immer der gesamte Lüftungsverbund der

Wohnung beachtet werden. Bei Betrieb

von Kochgeräten, z. B. Kochmulde und

Gasherd wird diese Regel nicht

Wenn die Dunstabzugshaube im Umluftbe-

trieb – mit Aktivkohlefilter – verwendet wird,

ist der Betrieb ohne Einschränkung

Wird die Abluft durch die Außenwand

geleitet, sollte ein Teleskop-Mauerkasten

❑ Flachkanäle müssen einen gleichwer-

tigen Innenquerschnitt wie Rundrohre

Sie sollten keine scharfen Umlenkun-

❑ Bei abweichenden Rohrdurch-

messern: Dichtstreifen einsetzen.

❑ Bei Abluftbetrieb für ausreichend Zuluft

Anschluss Abluftrohr l 125 mm:

❑ Abluftrohr direkt am Luftstutzen

Anschluss Abluftrohr l 100 mm:

❑ Reduzierstutzen (beiliegend oder im

Fachhandel erhältlich) am Luftstutzen

befestigen und daran das Abluftrohr

Bei Abluftbetrieb sollte in der Dunstab-

zugshaube eine Rückstauklappe eingebaut

werden, wenn sie nicht im Abluftrohr oder

Mauerkasten vorhanden ist.

Ist dem Gerät keine Rückstauklappe

beigelegt, kann sie über den Fachhandel

Montieren der Rückstauklappe:

❑ Rückstauklappe in den Luftstutzen

 Die beiden Klappen müssen sich leicht

federnd nach oben bewegen lassen.

Wird die Abluft durch die Außenwand

geleitet, sollte ein Teleskop-Mauerkasten

Optimale Leistung der Dunstabzugs-

❑ Kurzes, glattes Abluftrohr.

❑ Möglichst wenig Rohrbögen.

❑ Möglichst große Rohrdurchmesser und

Der Einsatz von langen, rauhen

Abluftrohren, vielen Rohrbögen oder

kleineren Rohrdurchmessern führt zu

einer Abweichung von der optimalen

Luftleistung und gleichzeitig zu einer

Innendurchmesser 125 mm, jedoch

Elektrischer AnschlussVor der Montage

Die Dunstabzugshaube darf nur an eine

vorschriftsmäßig installierte Schutzkontakt-

steckdose angeschlossen werden.

Die Schutzkontaktsteckdose möglichst

direkt hinter der Kaminverblendung

Sie sind auf dem Typenschild nach

Abnahme der Filterrahmen – im Innenraum

des Gerätes – zu finden.

 Bei Reparaturen die Dunstabzugs-

haube generell stromlos machen.

Länge der Anschlussleitung: 1,30 m.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall

nur durch einen beim zuständigen

Elektrizitäts-Versorgungsunternehmen

eingetragenen Elektro-Installateur

angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung

vorzusehen. Als Trennvorrichtung gelten

Schalter mit einer Kontaktöffnung von mehr

als 3 mm und allpoliger Abschaltung. Dazu

gehören LS-Schalter und Schütze.

 Wenn die Anschlussleitung dieses

Gerätes beschädigt wird, muss sie durch

den Hersteller oder seinen Kundendienst

oder eine ähnlich qualifizierte Person

ersetzt werden, um Gefährdung zu

Diese Dunstabzugshaube entspricht den

EG-Funkentstörbestimmungen.

14,9 Konstruktionsänderungen im Rahmen der technischenEntwicklung bleiben vorenthalten.

❑ Mit Aktivkohlefilter,

 Das komplette Montage-Set können

Sie beim Fachhandel erwerben.

Die entsprechenden Zubehör-Nummern

finden Sie am Ende dieser Gebrauchs-

Vorbereiten der Wand

❑ Die Wand muss eben und senkrecht

❑ Für festen Halt der Dübel ist zu sorgen.12

Die Dunstabzugshaube ist für die

Montage an die Küchenwand vorgesehen.

1. Fettfilter abnehmen (siehe Gebrauchs-

2. Von der Decke bis zur Unterkante der

Dunstabzugshaube eine Mittellinie an

die Wand anzeichnen.

3. Mit Hilfe der Schablone Positionen für

die Schrauben an der Wand anreißen.

 Auf Mindestabstand Kochstelle –

Dunstabzugshaube von 550 mm bei

Elektro-Kochstellen bzw. 650 mm bei Gas-

Kochstellen achten. Der untere Rand der

Schablone entspricht dem unteren Rand

der Dunstabzugshaube.

4. 5 Löcher für die Dunstabzugshaube und

4 Löcher für die Haltewinkel der

Kaminverblendungen l 8 mm bohren

und Dübel wandbündig eindrücken.

Hinweis: Achten Sie auf eventuell zu

montierende Sonderzubehörteile.

5. 2 Haltewinkel für die Kamin-

verblendungen oben und unten

6. Mittlere Schraube (ohne Unterleg-

scheibe) als Montagehilfe für Dunst-

abzugshaubenbefestigung bis auf ca.

7. Dunstabzugshaube an den Schrauben

08. Die übrigen 4 Schrauben mit Unterleg-

 Vor dem Festdrehen der 4 Schrauben

ist die Dunstabzugshaube auszurichten.

09. Rohrverbindung herstellen.

10. Elektrische Verbindung herstellen.

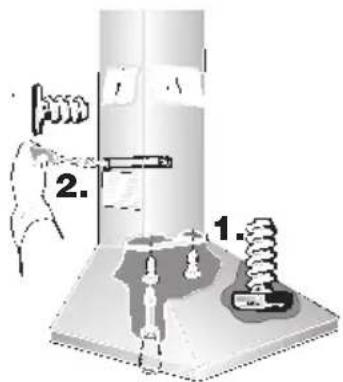

13. Die untere Kaminverblendung auf die

Dunstabzugshaube aufsetzen und mit

2 langen Schrauben von unten an der

Dunstabzugshaube festschrauben.

 Vermeiden Sie Kratzer beim

Aufschieben, indem Sie z. B. die

Montageschablone als Schutz über die

Kante der unteren Kaminverblendung

Anschließend die Kaminverblendung

seitlich mit 2 kurzen Schrauben an den

Haltewinkel festschrauben.

 Vor dem Festdrehen der 2

Schrauben ist die Kamin-

verblendung auszurichten.

14. Fettfilter wieder einsetzen (siehe

Gebrauchsanleitung).

11. Bei Edelstahlausführung:

❑ Schutzfolie an den beiden

Kaminverblendungen abziehen.

 Vermeiden Sie Beschädigungen

der empfindlichen Oberflächen.

12. Die obere Kaminverblendung mit

2 kurzen Schrauben seitlich an den

Haltewinkel schrauben.

underkant: 550 mm, bild 1.

dampe, der stiger op.119

Zertifizierungsinstitut

kg türünden aπ∂rl∂k:

Siemens-Electrogeräte GmbH Family Line

3 0,12/min. DTAG Siemens-Hausgeräte

Besuchen Sie uns im Internet:

http://www.siemens.de/hausgeraete
