MANUAL DE USUARIO LC45650 SIEMENS

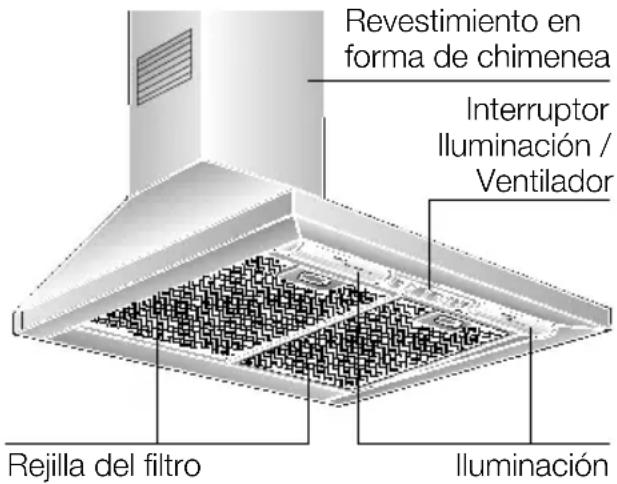

Descripción del aparato
Evacuación del aire hacia el exterior:
□ El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los evacúa hacia el exterior, haciéndolos pasar previamente a través del filtro antigrasa.
□ El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la cocina.
□ La cocina queda así prácticamente libre de grasa y olores.
Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.
Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares).
Modalidades de funcionamiento
Para ello, es necesario que existan aperturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo por puertas, ventanas o cajas murales para la alimentación o evacuación del aire o también pueden tomarse otras otras medidas como por ejemplo instalando cerrojos invertidos o similares.
Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación.
La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.
Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas.
Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden funcionar sin ningún tipo de restricción.
Evacuación del aire hacia el interior (sistema de recirculación del aire):
□ Para trabajar con esta modalidad hay que montar un filtro de carbón activo en la campana extractora (véase el capítulo «Filtros y mantenimiento» de las presentes Instrucciones).
El kit de montaje completo, así como los filtros de repuesto, se pueden adquirir en el comercio especializado. Las referencias correspondientes figuran al final de estas instrucciones de uso.
□ El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los hace pasar a través de los filtros anti-grasa y de carbón activo, devolviéndolos a continuación, una vez purificados, a la cocina.
□ El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la cocina.
□ El filtro de carbón activo absorbe el olor.
⚠ En caso de no montar la campana un filtro de carbón activo, no se pueden absorber los olores producidos durante la preparación de los alimentos.
Antes de la puesta en marcha inicial del aparato:
□ Las presentes instrucciones de servicio son válidas para diferentes modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerden íntegramente con las de su aparato concreto.
□ Esta campana extractora cumple las normas y disposiciones específicas en materia de seguridad.
Las reparaciones que fuera necesario efectuar en el aparato sólo podrán ser ejecutadas por técnicos especializados del ramo.
Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar a situaciones de serio peligro para el usuario.
⚠ Si el aparato presentara daños o desperfectos, no deberá ser utilizado.
⚠️ La conexión y puesta en marcha del aparato sólo podrán ser efectuadas por un técnico especialista del ramo.
⚠ En caso de producirse daños en el cable de conexión del aparato, éste sólo podrá ser sustituido por el fabricante, un técnico especializado del Servicio de Asistencia Técnica Oficial o un técnico especializado del ramo, a fin de evitar situaciones de peligro.
⚠ Elimine los envases y el material de embalaje de acuerdo a las normas correspondientes para la protección del medio ambiente (véanse al respecto las instrucciones de montaje de la campana extractora).
⚠️ La presente campana extractora sólo es adecuada para uso doméstico.
Utilizar la campana extractora sólo con las lámparas de iluminación montadas.
⚠ Sustituir inmediatamente las lámparas defectuosas a fin de evitar la sobrecarga de las lámparas restantes.
⚠️ No usar nunca la campana extractora sin incorporar el filtro antigrasa.
□ Antes de emplear el aparato nuevo deberá leer detenidamente las instrucciones de servicio de la cocina eléctrica.
En ella se facilitan informaciones y consejos importantes para su seguridad personal, así como para el correcto manejo y cuidado de la cocina.
□ Guarde las instrucciones de servicio y de montaje para un posible propietario posterior.
Las grasas y aceites calentados excesivamente pueden inflamarse rápidamente. Por ello los alimentos o platos que requieran grasa o aceite caliente, como por ejemplo patatas fritas, etc., sólo deberán prepararse bajo vigilancia.
⚠️ No preparar alimentos o platos flameados directamente debajo de la campana extractora.
La grasa acumulada en el filtro antigrasa podría incendiarse por las llamas que suben!
⚠ Las llamas de los quemadores de gas de las zonas de cocción deberán encontrarse siempre cubiertas con un recipiente.
El montaje de la campana extractora por encima de hogares para combustibles sólidos (carbón, leña, etc.) sólo está permitido si ésta cumple una serie de condiciones restrictivas (véanse al respecto las instrucciones de montaje de la campana extractora).
Placas de cocción de gas / Cocinas de gas
No trabajar simultáneamente con todas las zonas de cocción (quemadores) durante un tiempo prolongado (como máximo 15 minutos) ajustadas a su máxima potencia, de lo contrario existe peligro de quemadura en caso de tocar la campana o de ocasionar daños en la misma. En caso de instalar y trabajar la campana por encima de una placa de cocción de gas, hay que ajustar ésta a su máxima potencia en caso de trabajar simultáneamente con tres o más zonas de cocción (quemadores).
Manejo de la campana extractora
⚠️ La manera más eficaz de absorber los vahos producidos en la cocina durante la preparación de los alimentos es:
□ Conectando la campana extractora al comenzar a trabajar.
□ Desconectando la campana extractora al cabo de unos minutos después de haber concluido los trabajos.

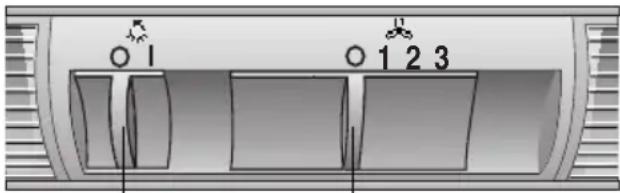

Escalones de funcionamiento del ventilador
Conectar el ventilador:
□ Desplazar el mando derecho hasta alcanzar el escalón de potencia del ventilador deseado.
Desconectar el ventilador:
□ Desplazar el mando derecho hasta la posición «0».
Iluminación:
□ La iluminación se puede conectar en cualquier momento, con independencia de que el ventilador funcione o no.
Averías y perturbaciones
En caso de consultas o averías de la campana extractora, no dude en llamar al Servicio de Asistencia Técnica.
(Véase al respecto la lista con las delegaciones y distribuidores oficiales).
Para cualquier consulta deberán indicarse los números de producto y de fabricación:
N° E
FD
Anote las números correspondientes a su aparato en los espacios correspondientes. Los números figuran en la placa de características, a la que se accede tras desmontar la rejilla del filtro dentro de la campana extractora.
Filtros y mantenimiento
Filtro antigrasa:
Para retener las partículas de grasa contenidas en el vaho de la cocina se montan filtros metálicos.
Las esterillas de filtro son de metal antiinflamable.
¡Atención!
A medida que crece el grado de saturación de la esterilla de filtro con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana.
¡Importante!:
La limpieza a tiempo de los filtros metálicos, eliminando las partículas de grasa adheridas en el mismo, puede prevenir el peligro de incendio a causa de una acumulación de calor al freír o asar alimentos.
Limpieza del filtro antigrasa metálico:
□ En caso de un servicio normal (de 1 a 2 horas diarias) debe cambiarse el filtro metálico de grasa después de 8 a 10 semanas.
□ Los filtros antigrasa metálicos se pueden limpiar en un lavavajillas. Ello puede dar lugar a una ligera decoloración de los mismos.
Importante:
No mezclar con la vajilla normal los filtros antigrasa metálicos muy saturados de grasa.
□ En caso de limpiar los filtros metálicos a mano, colocar la caja del filtro durante varias horas en una solución detergente (para vajilla) muy caliente, para reblandecer la grasa adherida.
Limpiarlos a continuación con un cepillo, enjuagarlos bien y dejarlos escurrir.
Filtros y mantenimiento

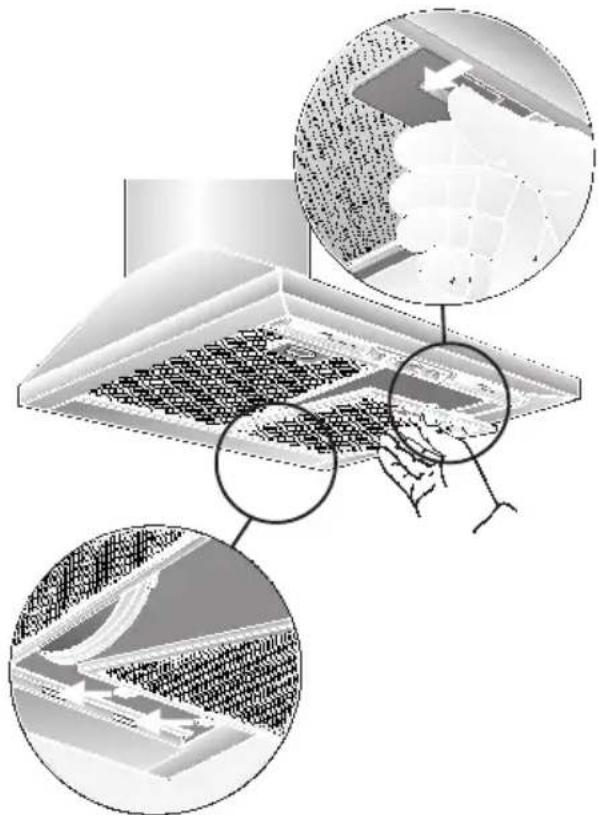

Desmontar y montar los filtros antigrasa metálicos:
- Presionar el enclavamiento de los filtros antigrasa en dirección a la flecha. Abatir los filtros antigrasa hacia abajo.
-
Limpiar los filtros.
-
Montar los filtros limpios en su sitio.
Filtro de carbón activo:
Para retener los olores durante el funcionamiento de la campana extractora con evacuación del aire al interior (recirculación del aire). ¡Atención!
A medida que crece el grado de saturación de la esterilla de filtro con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana.
¡Importante!:
La limpieza a tiempo de los filtros metálicos, eliminando las partículas de grasa adheridas en el mismo, puede prevenir el peligro de incendio a causa de una acumulación de calor al freír o asar alimentos.

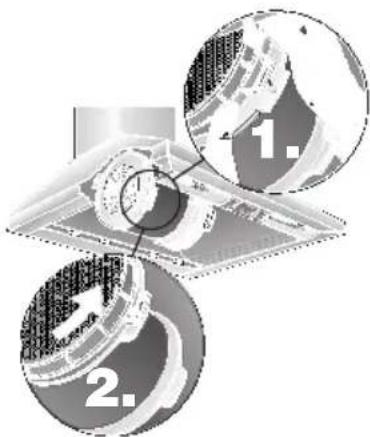

Montar el filtro:
-
Desmontar los filtros antigrasa (véase a este respecto el capítulo «Desmontar y montar los filtros antigrasa metálicos».
-
Montar a la izquierda y derecha del motor del ventilador sendos filtros de carbón activo. Apretarlos hasta que enclaven.
Desmontar el filtro:
Los filtros se desmontan ejecutando las operaciones en orden inverso al descrito para el montaje.
Sustituir los filtros de carbón activo:
□ Bajo unas condiciones de funcionamiento normal (1 ó 2 horas diarias), los filtros de carbón activo tienen que sustituirse una vez al año.
□ Los filtros de carbón activo pueden adquirirse en el comercio especializado (véanse los accesorios opcionales).
□ Utilizar sólo filtros originales del Fabricante.
De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento óptimo.
Evacuación de los filtros de carbón activo usados:
□ Los filtros de carbón activo no contienen ningún tipo de substancia tóxica o contaminante. Por lo tanto pueden evacuarse con la basura doméstica normal.
Limpieza y cuidados
Desconectar la campana extractora de la red eléctrica extrayendo el cable de conexión de la toma de corriente o a través del fusible.
□ Al limpiar los filtros antigrasa, limpiar la grasa acumulada en los puntos accesibles del cuerpo de la campana extractora. De este modo se previene el peligro de que se inflamen los restos de grasa antiguos y la campana conserva óptimo funcionamiento.
□ Utilizar una solución de agua y agente lavavajillas de uso corriente caliente para limpiar la campana extractora.
□ En caso de suciedad más resistente y fuertemente acumulada, utilizar un agente limpiacristales suave.
□ No rascar la suciedad reseca acumulada. Reblandézcala primero aplicando sobre la misma un paño húmedo.
No utilizar agentes o esponjas abrasivos.
□ Atención: No limpiar las superficies y elementos de plástico con alcohol de quemar, dado que podrían producirse zonas o puntos de color mate.
Atención: Procurar una buena ventilación de la cocina. ¡No trabajar con llamas abiertas!
⚠ Limpiar el mando desplazable del ventilador sólo con un paño suave y húmedo (usar una solución de agua y agente lavavajillas suave).
¡No usar limpiadores de acero para limpiar el mando desplazable!
Superficies de acero inoxidable:
□ Usar un limpiador para acero inoxidable suave, no abrasivo.
□ Limpiar el metal sólo en dirección al pulido.
¡No limpiar las superficies de acero inoxidable con esponjas abrasivas!
¡No emplear detergentes que contengan arena, sosa, ácidos o cloruro!
Superficies de aluminio y plástico:
□ Utilizar sólo paños suaves para limpieza de ventanas, libres de pelusas o paños de microfibra.
□ No utilizar paños secos.
□ Utilizar un agente limpiacristales suave.
□ No utilizar agentes limpiadores agresivos que contengan ácidos o álcalis.
□ No utilizar agentes frotadores.
Sustituir las lámparas
- Desconectar la campana extractora de la red eléctrica, extrayendo el cable de conexión de la toma de corriente o a través del fusible.
- Desmontar los filtros antigrasa (véase el capítulo «Filtros y mantenimiento»).
- Desencajar desde arriba el recubrimiento protector de la lámpara del listón de luz.
- Sustituir la lámpara (lámpara corriente, máx. 40 W, portalámparas E 14).
- Volver a colocar el recubrimiento en su sitio.
- Montar los filtros antigrasa en su emplazamiento.
- Restablecer la alimentación de corriente introduciendo el cable de conexión en la toma de corriente o a través del fusible.
⚠ Los aparatos eléctricos usados incorporan materiales valiosos que se pueden recuperar. Por ello deberán entregarse a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables (por ejemplo Servicio o centro municipal de desguace o instituciones semejantes).
Su Ayuntamiento o Administración local le facilitarán gustosamente las señas del Centro de recuperación de materiales más próximo.
Antes de deshacerse de su aparato usado deberá inutilizarlo.
⚠️ Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente.
Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales.
⚠️ La presente campana extractora es apropiada para trabajar con evacuación del aire al exterior o al interior (sistema de recirculación del aire).
⚠ Montar la campana extractora siempre por encima del centro de las zonas de cocción o los quemadores (según el tipo de cocina que se utilice).
⚠️ La distancia mínima a observar entre las zonas de cocción (de una placa o cocina eléctrica) y el borde inferior de la campana es de 550 mm (Fig. 1).
⚠️ La campana sólo se podrá montar por encima de hogares para combustibles sólidos con peligro de incendio (por ejemplo proyección de chispas) si el hogar está provisto de una protección cerrada no desmontable y se cumplen las normas y disposiciones nacionales vigentes. Esta restricción no es válida para cocinas y placas de gas.
Cuanto menor sea la distancia entre la campana extractora y los quemadores, mayor posibilidad existe de que se formen gotas de agua en la parte inferior de la campana extractora debidas a la condensación del vapor de agua.
Advertencias adicionales relativas a las cocinas de gas:
Al proceder al montaje de los quemadores de una placa de cocción o cocina de gas deberán observarse estrictamente las normas y disposiciones legales vigentes en cada pa's (en Alemania, por ejemplo, son las Normas Técnicas para Instalación de Equipos de Gas TRGI).
⚠️ Respetar las normas y disposiciones. así como las instrucciones y consejos de montaje facilitadas por los fabricantes de las cocinas y aparatos de gas.
⚠ Esta campana extractora sólo deberá montarse con un lateral junto a un armario o pared alta. Distancia mínima a observar: 50 mm.

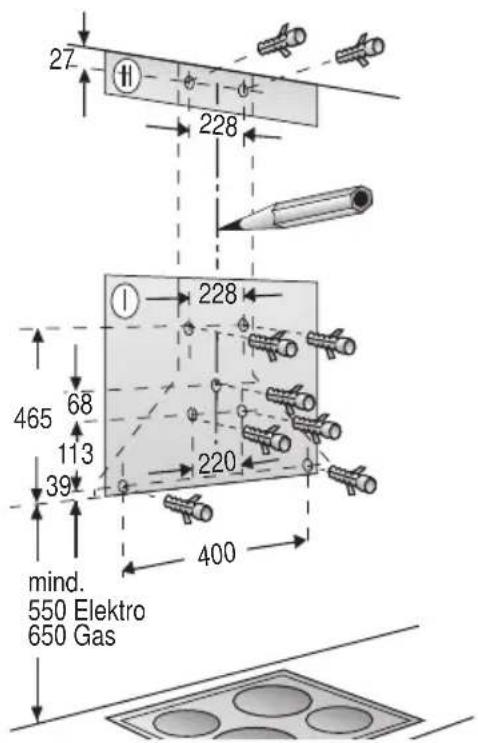

⚠️ La distancia mínima entre el borde inferior de la campana extractora y el borde superior de la parrilla para colocar recipientes de las zonas de cocción (quemadores) de una placa de cocción o cocina de gas: 650 mm, (Fig. 1).

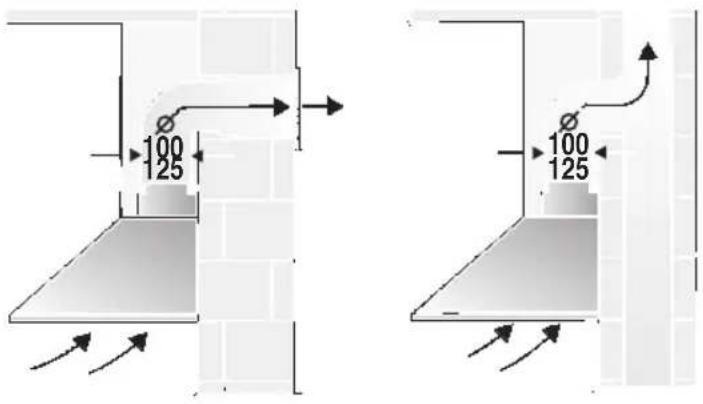

Funcionamiento con evacuación del aire al exterior


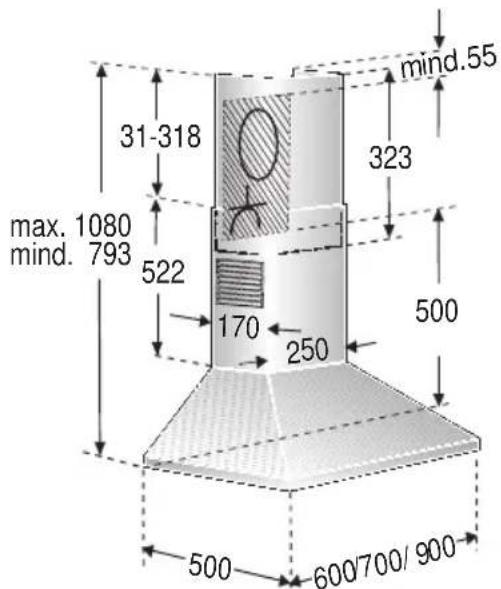

El aire de evacuación no debe pasar a ninguna chimenea de humos o gases de escape en servicio, ni tampoco a túneles de ventilación de locales con hogares.
Antes de proceder a los trabajos de evacuación del aire al exterior, deberá observar las disposicones legales de su localiad (por ejemplo el reglamento local para el permiso de edificación).
En caso de hacer pasar el aire de evacuación de la campana a una chimenea de humos o gases de escape fuera de servicio, deberá consultarse con el deshollinador del distrito competente, observando asimismo las normas y disposiciones nacionales vigentes.
Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.
Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares).
Para ello, es necesario que existan aperturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo por puertas, ventanas o cajas murales para la alimentación o evacuación del aire o también pueden tomarse otras otras medidas como por ejemplo instalando cerrojos invertidos o similares.
Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación.
La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.
Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas.
Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden funcionar sin ningún tipo de restricción.
Si el aire es evacuado pasando a través de la pared exterior, deberá utilizarse una caja mural telescópica.
Si la campana extractora trabaja con sistema de evacuación del aire exterior, deberá montarse una válvula antirretorno, en caso de no estar ésta ya incorporada en el tubo de evacuación del aire o en la caja mural.
En caso de no incorporar la presente campana extractora dicha válvula antirretorno, la podrá adquirir en el comercio especializado.
Montaje de la válvula antirretorno:
□ Encajar la válvula antirretorno en los soportes correspondientes que incorpora el empalme de evacuación del aire de la campana.
⚠ Las dos trampillas deberán poder desplazarse hacia arriba con un ligero movimiento elástico.
Si el aire es evacuado pasando a través de la pared exterior, deberá utilizarse una caja mural telescópica.
Condiciones necesarias para lograr la óptima potencia y rendimiento de la campana extractora:
□ Tubo de evacuación corto y liso.
□ Menor número de codos posible.
□ Usar en lo posible tubos de gran diámetro, así como codos de gran tamaño.
Los tubos de evacuación largos y con desigualdades, y la utilización de muchos tubos y codos de diámetro pequeño perjudica el rendimiento óptimo del aparato y provoca un aumento de ruidos desagradables durante su funcionamiento.
□ Tubos redondos:
Se aconseja emplear tubos con un diámetro interior 125 mm; el diámetro mínimo admisible es de 100 mm.
□ Los canales planos deberán poseer una sección interior equivalente a la de los tubos redondos.
No deben presentar ángulos demasiado agudos.
Diámetro 100 mm, approx. 78 cm² Diámetro 125 mm, approx. 113 cm²
□ En caso de usar tubos con diferentes diámetros:
Colocar una tira estanqueizante.
□ Al trabajar con sistema de evacuación del aire al exterior: Procurar una suficiente alimentación de aire.
Conexión de los tubos de evacuación
Tubo con diámetro de 125 mm:
□ Fijar directamente el tubo de evacuación el aire en el racor de empalme.

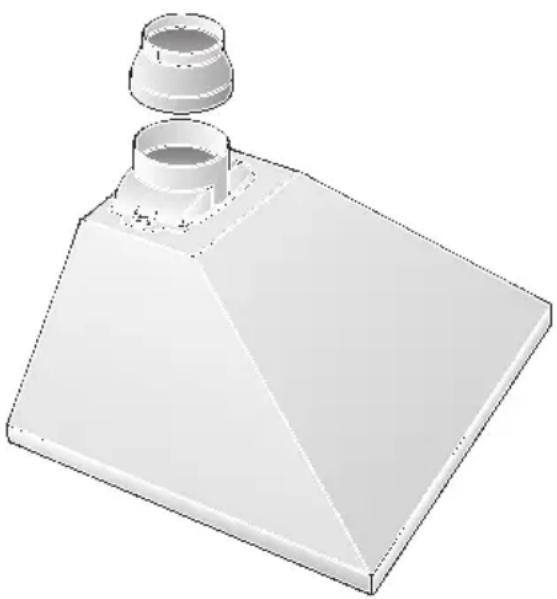

En caso de tubos de evacuación con 100 mm de diámetro:
□ Empalmar el tubo reductor (suministrado con la campana extractora o bien disponible como accesorio opcional en el comercio especializado) en el racor de empalme para la evacuación del aire. Fijar a continuación el tubo de evacuación al tubo reductor.
Funcionamiento con evacuación del aire hacia el interior (recirculación del aire)
□ Filtro de carbón activo en caso de no existir la posibilidad de trabajar con evacuación del aire hacia el exterior.
El kit de montaje completo, así como los filtros de repuesto, se pueden adquirir en el comercio especializado. Las referencias correspondientes figuran al final de estas instrucciones de uso.
Preparativos en la pared
□ La pared tiene que ser lisa y vertical.
□ Procurar un asiento firme de los tacos en la pared.
Peso en kg:
| Evacuación del aire al exterior | Recirculación del aire | |
| 12,560 cm | 13,5 | |
| 70 cm | 13,0 14,0 | |
| 90 cm | 13,9 14,9 |
Nos reservamos el derecho de introducir modificaciones o cambios constructivos en los aparatos como consecuencia del progreso técnico.
Conexión eléctrica Antes del montaje
La campana extractora sólo podrá conectarse a una toma (caja) de corriente provista de puesta a tierra. La toma de corriente deberá encontrarse o montarse directamente detrás del revestimiento decorativo de la campana.
Características eléctricas:
figuran en la placa de características que es accesible después de quitar los marcos de filtro, en la parte interior del aparato.
⚠ En caso de reparación de la campana deberá desconectarse siempre el aparato de la red eléctrica, antes de iniciar los trabajos correspondientes.
Longitud del cable de conexión a la red eléctrica: 1,30 m.
En caso de necesitar una conexión fija a la red eléctrica:
El aparato sólo deberá ser conectado a la red eléctrica por un instalador-electricista registrado como tal en la empresa de abastecimiento de energía eléctrica de la zona. Como dispositivo de separación se admiten interruptores con una abertura de contacto superior a 3 mm y desconexión de todas las fases. Esto incluye interruptores LS y contactores.
⚠ En caso de producirse daños en el cable de conexión del aparato, éste sólo podrá ser sustituido por el fabricante, un técnico especializado del Servicio de Asistencia Técnica Oficial o un técnico especializado del ramo, a fin de evitar situaciones de peligro.
La campana extractora cumple las normas comunitarias en materia de radiodesparasitaje.
Montaje
Esta campana extractora ha sido diseñada exclusivamente para su montaje en la pared.
- Retirar el filtro antigrasa (véanse al respecto las instrucciones de uso de la campana).
- Trazar en la pared una línea medial desde el techo hasta el borde inferior de la campana extractora.
- Marcar en la pared, con ayuda de la plantilla suministrada con el aparato, la posición de los tornillos de sujeción..
⚠️ Entre la placa de cocción y el borde inferior de la campana extractora debe observarse la siguiente distancia mínima de seguridad: 550 mm, por encima de las placas de cocción eléctricas 650 mm por encima de las placas de cocción de gas. El borde inferior de la plantilla de montaje corresponde al borde inferior de la campana extractora.
- Practicar 5 taladros para los tornillos de sujeción del cuerpo de la campana extractora, y cuatro para fijar los soportes del revestimiento de la chimenea, con diámetro 8 mm. Colocar en los mismos los tacos correspondientes, prestando atención a que los tacos queden perfectamente a ras con la pared.
⚠️ Entre la placa de cocción y el borde inferior de la campana extractora debe observarse la siguiente distancia mínima de seguridad: 550 mm, por encima de las placas de cocción eléctricas 650 mm por encima de las placas de cocción de gas. El borde inferior de la plantilla de montaje corresponde al borde inferior de la campana extractora. 4. Practicar 5 taladros para los tornillos de sujeción del cuerpo de la campana extractora, y cuatro para fijar los soportes del revestimiento de la chimenea, con diámetro 8 mm. Colocar en los mismos los tacos correspondientes, prestando atención a que los tacos queden perfectamente a ras con la pared.
-
Montar y fijar con tornillo las escuadras de soporte para el revestimiento de la chimenea en posición superior e inferior.
-
Usar el tornillo central (sin arandela) como ayuda de montaje para la sujeción de la campana extractora, enroscándolo en el taco hasta unos 5 mm de profundidad..
-
Enganchar el cuerpo de la campana extractora en el tornillo de sujeción preparado.
-
Montar y fijar con tornillo las escuadras de soporte para el revestimiento de la chimenea en posición superior e inferior.
- Usar el tornillo central (sin arandela) como ayuda de montaje para la sujeción de la campana extractora, enroscándolo en el taco hasta unos 5 mm de profundidad..
- Enganchar el cuerpo de la campana extractora en el tornillo de sujeción preparado.


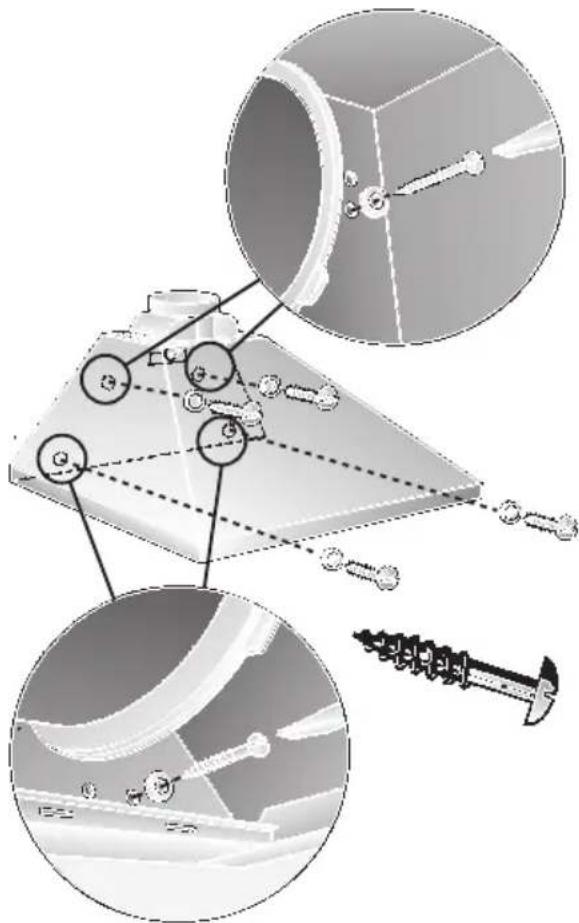

- Montar los cuatro tornillos de sujeción restantes de la campana extractora con arandelas, sin apretarlos a tope.
¡Antes de apretar a tope los tornillos de sujeción de la campana, hay que alinear ésta!.
-
Empalmar el tubo de evacuación del aire en la campana extractora.
-
Conectar el aparato a la red eléctrica.
-
Puntos a observar en los modelos de acero inoxidable:
□ Retirar la lámina protectora de los revestimientos laterales de la chimenea.
⚠ Evite que se produzcan daños sobre las superficies sensibles.

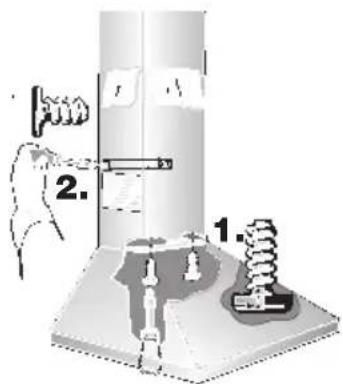

- Fijar el revestimiento superior de la chimenea con dos tornillos cortos lateralmente a la escuadra de soporte.
- Montar la parte inferior del revestimiento de la chimenea sobre la campana extractora. Fijarlo con dos tornillos largos, por abajo, a la campana extractora.
¡Evite los rasguños al montar los revestimientos en forma de chimenea, protegiendo con la plantilla de montaje el borde del elemento inferior del revestimiento.
Fijar a continuación el revestimiento de la chimenea con dos tornillos cortos lateralmente a la escuadra de soporte.
⚠️ Antes de apretar los tornillos hay que alinear el revestimiento de la chimenea.
□ Ligar o ventilador
