Produkttype	Emhætte
Mærke	ELICA
Model	MAJESTIC
Tilsigtet brug	Til husholdning og lignende (kontorkøkkener, gårde, hoteller, gæstehuse)
Minimumsafstand til kogeplade	45 cm (elektrisk komfur) / 60 cm (gas eller kombineret)
Driftstilstande	Udsugning (ekstern aftræk) eller recirkulation (med kulfilter)
Sugestyrkeniveauer	3 hastigheder (lav, medium, høj) + intensiv hastighed (5 min)
Særlige funktioner	Anti-kondens (manuel eller automatisk), pladebelysning, stemningsbelysning (afhængig af model)
Betjeningsmåde	Touch + Elica fjernbetjening (tilmelding påkrævet)
Fedtfilter	Metal, kan vaskes i opvaskemaskine (månedlig rengøring anbefales)
Aktivt kulfilter	Valgfrit (til recirkulationsversion), kan ikke vaskes, skal udskiftes mindst hver 4. måned
Belysning	LED (10 gange længere levetid end traditionelle pærer, 90% energibesparelse)
Strømforsyning	220-240 V (se mærkepladen)
Filtermætningsindikator	Ja (fast lys for fedtfilter, blinkende for kulfilter)
Programmerbar forsinket stop	Ja (20 min ved lav hastighed, 15 min ved medium, 10 min ved høj)
Vedligeholdelse af afløbsbeholder	Ugentlig tømning og rengøring (kan vaskes i hånden eller opvaskemaskine på kort program)
Sikkerhedsstandarder	EN/IEC 60335-1, 60335-2-31, 62233; EMC: EN 55014-1, 55014-2
Genbrug (WEEE)	Overholder direktiv 2012/19/EU, må ikke bortskaffes som husholdningsaffald
Udskiftning af pære	Kun LED, kontakt teknisk support

Ofte stillede spørgsmål - MAJESTIC ELICA

Hvordan installeres MAJESTIC ELICA emhætten?

Installationen skal overholde en minimumsafstand på 45 cm (elektrisk komfur) eller 60 cm (gas/kombineret) mellem kogepladen og den laveste del af emhætten. Brug de medfølgende dyvler, der passer til din væg/loft. Til udsugningsversionen tilsluttes et aftræksrør af samme diameter som flangen. Til recirkulationsversionen installeres et aktivt kulfilter. Afbryd strømmen før enhver arbejde.

Hvordan rengøres fedtfiltrene?

Metal-fedtfiltrene skal renses mindst en gang om måneden. De kan vaskes i hånden med et skånsomt rengøringsmiddel eller i opvaskemaskine ved lav temperatur på kort program. Bemærk: Vask i opvaskemaskine kan medføre misfarvning, men filterydelsen forbliver uændret.

Hvornår skal aktivt kulfilter udskiftes?

Det aktive kulfilter (kun til recirkulationsversion) skal udskiftes senest hver 4. måned, eller når mætningsindikatoren blinker. Det kan ikke renses eller regenereres.

Hvordan bruger man Elica fjernbetjeningen?

Fjernbetjeningen kræver en tilmeldingsprocedure: Afbryd og tilslut emhætten igen, og inden for et minut følg instruktionerne med fjernbetjeningen. Når den er tilknyttet, kan du styre hastigheder, belysning og programmere forsinket stop.

Hvad betyder filtermætningsindikatoren?

Efter emhætten er slukket, hvis knappen lyser konstant, skal fedtfilteret renses. Hvis den blinker, skal kulfilteret udskiftes. For at nulstille indikatoren skal du trykke længe på den tilsvarende knap, mens emhætten er slukket.

Hvordan aktiveres anti-kondens funktionen?

Tryk kort på ON/OFF-knappen for anti-kondens for at aktivere den manuelt. For automatisk aktivering (hver gang den tændes) med emhætten slukket, tryk længe på samme knap (ca. 3 sekunder) indtil et bip høres.

Hvad gør jeg, hvis emhætten ikke tænder?

Kontrollér først strømforsyningen (stikkontakt, afbryder). Sørg for, at emhætten er korrekt tilsluttet og ledningen ikke er beskadiget. Hvis problemet fortsætter, kontakt teknisk support. Forsøg ikke selv at reparere.

Hvordan udskiftes LED-belysningen?

Emhætten er udstyret med LED-belysning. Ved fejl skal udskiftningen foretages af autoriseret teknisk support. Brug kun pærer af den type, der er angivet i manualen.

Hvilke rengøringsmidler anbefales til rengøring?

Brug udelukkende en fugtig klud med neutrale flydende rengøringsmidler. Brug aldrig slibende værktøj, alkohol eller aggressive produkter, da de kan beskadige emhættens overflader.

Kan emhætten bruges uden fedtfilter?

Nej, emhætten må aldrig bruges uden korrekt monteret fedtfilter. Filteret beskytter motoren og forhindrer brandrisiko. Flamber desuden aldrig mad under emhætten.

BRUGSANVISNING MAJESTIC ELICA

IT Istruzioni di montaggio e d'uso EN Instruction on mounting and use DE Montage- und Gebrauchsanweisung FR Prescriptions de montage et mode d'emploi NL Montagevoorschriften en gebruiksaanwijzingen ES Montaje y modo de empleo PT Instruções para montagem e'utilisation EL OΔHΓIEΣ ΣYNAPMOΛΟΓΗΞΗ ΚΑΙ XΡΗΞΗ SV Monterings- och bruksanvisningar FI Asennus- ja käytöohjeet NO Instrukser for montering og bruk DA Bruger- og monteringsvejledning

1

3

4

5

6

9

11

12

16

17

18 1x 05x45mm

1x

20

21

Før man kobler ventilatorens strømkreds til strømnettet og fastslår at alt fungerer korrekt, skal man altid kontrollere at strømledningen er korrekt monteret.

Ventilatoren har en speciel strømledning; hvis denne beskadiges, skal man henvende sig til kundeservice for køb af en ny.

Montering

Før installationen:

• Kontroller at produktet har passende størrelse i forhold til glasset du har valgt at installere det på.
• Fjern det aktive kulfilter/de aktive kulfiltre, hvis ventilatoren er udstyret med dette/disse. (se også

tasten vil lyse med et blinkende lys.

Vedligeholdelse

Rengøring

Til rengøring skal der KUN benyttes en klud fugtet med et neutralt rengøringsmiddel. VÆRKTØJ ELLER APPARATER SKAL IKKE BRUGES TIL RENGØRING!

Sæt en på hver side, som skal dække begge beskyttelsesgitrene til motorens rotor, og drej med uret.

Henvend dig til teknisk service, når LED-pærerne skal skiftes ud.

Overhold venligst alle instruktioner i denne vejledning. Fabrikanten fraskriver sig ethvert ansvar for eventuelle fejl, skader eller skader forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Enheden er beregnet til udsugning af røg og damp fra madlavning og må kun benyttes til almindelig husholdning.

Emhætten kan have et andet udseende i forhold til modellen på tegningerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installering er dog uændret.

Det er vigtigt at opbevare denne vejledning, så man har mulighed for at læse den senere. Ved videresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten. - Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installering, brug og sikkerhed. - Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udslipsrørene. - Undersøg at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installeringen, hvis der påvises beskadigelser.

Bemærk: Dele, der er markeret med symbolet (*), er ekstraudstyr, der kun findes på visse modeller eller er medfølgende dele, som kan købes separat.

Advarsler

Før der foretages nogen form for indgreb i forbindelse med rengøring og vedligeholdelse, skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.

• For indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.
• Apparatet må kun anvendes af børn under 8 år eller af personer med nedsatte fysiske eller mentale evner, eller som ikke har den nødvendige erfaring og kendskab til det, hvis de er under opsyn, eller såfremt de har modtaget de nødvendige anvisninger til sikker brug af apparatet og kender de dermed forbundne risici.
• Det er vigtigt at holde øje med, at børnene ikke leger med apparatet.
• Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.
• Lokalet skal være udstyret med tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparater, der drives af gas eller andre brændstoffer.
• Emhætten skal rengøres med hyppige mellemrum, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN). Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen.

Manglende overholdelse af emhættens rengøringsforskrifter og af filtrene udskiftning og rengøring medfører fare for brand. Det er strengt forbudt at tilberede mad under åben ild under emhætten.

• Ved udskiftning af pæren må du kun anvende den type lyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pære i denne manual.

Brug af åben ild er skadeligt for filtrene og kan medføre brand, og det skal derfor for enhver pris undgås.

Friturestegning skal udføres under overvågning for at undgå, at olien overophedes og antændes.

PAS PÅ! Når kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.

Apparatet må ikke tilsluttes strømforsyningen, før installationen er helt fuldført. - Hvad angår de anviste tekniske og sikkerhedsmæssige forholdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskrifter. - Den udsugede luft må ikke tilføres en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer. - Du må ikke betjene emhætten uden korrekt monterede pærer for at undgå en risiko for elektrisk stød. - Brug aldrig emhætten uden en korrekt monteret rist! Emhættens overflade må ALDRIG anvendes som

afsætningsplade, med mindre dette er udtrykkeligt angivet.

• Brug kun de medfølgende fastspændingsskruer til produktet i forbindelse med installationen - såfremt de ikke medfølger - skal du indkøbe den korrekte type skruer.
• Brug skruer af korrekt længde, som anført i installationsvejledningen.
• I tvivlstilfælde bør du kontakte dit autoriserede servicecenter eller en kvalificeret tekniker.

ADVARSEL!

• Hvis der ikke monteres de skruer og fastspændingsanordninger som angivet i anvisningerne, kan der opstå risiko for elektriske problemer.
• Brug ikke sammen med en programmeringsenhed, timer, separat fjernbetjening eller andre enheder, der aktiveres automatisk.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning: Indstil emhætten på laveste hastighed, når du begynder at lave mad, og sluk den først et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost-hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde udsugningseffektiviteten. Rens fedtfilteret/fedtfiltrene, når det er nødvendigt for at bibeholde filtereffektiviteten. Anvend det største kabelsystemdiameter til optimering af effektiviteten og til minimering af støjen.

Brug

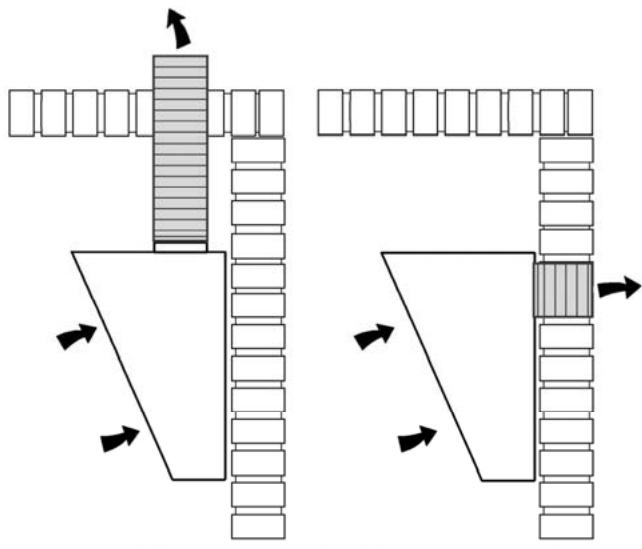

Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation.

Udsugningsudgave

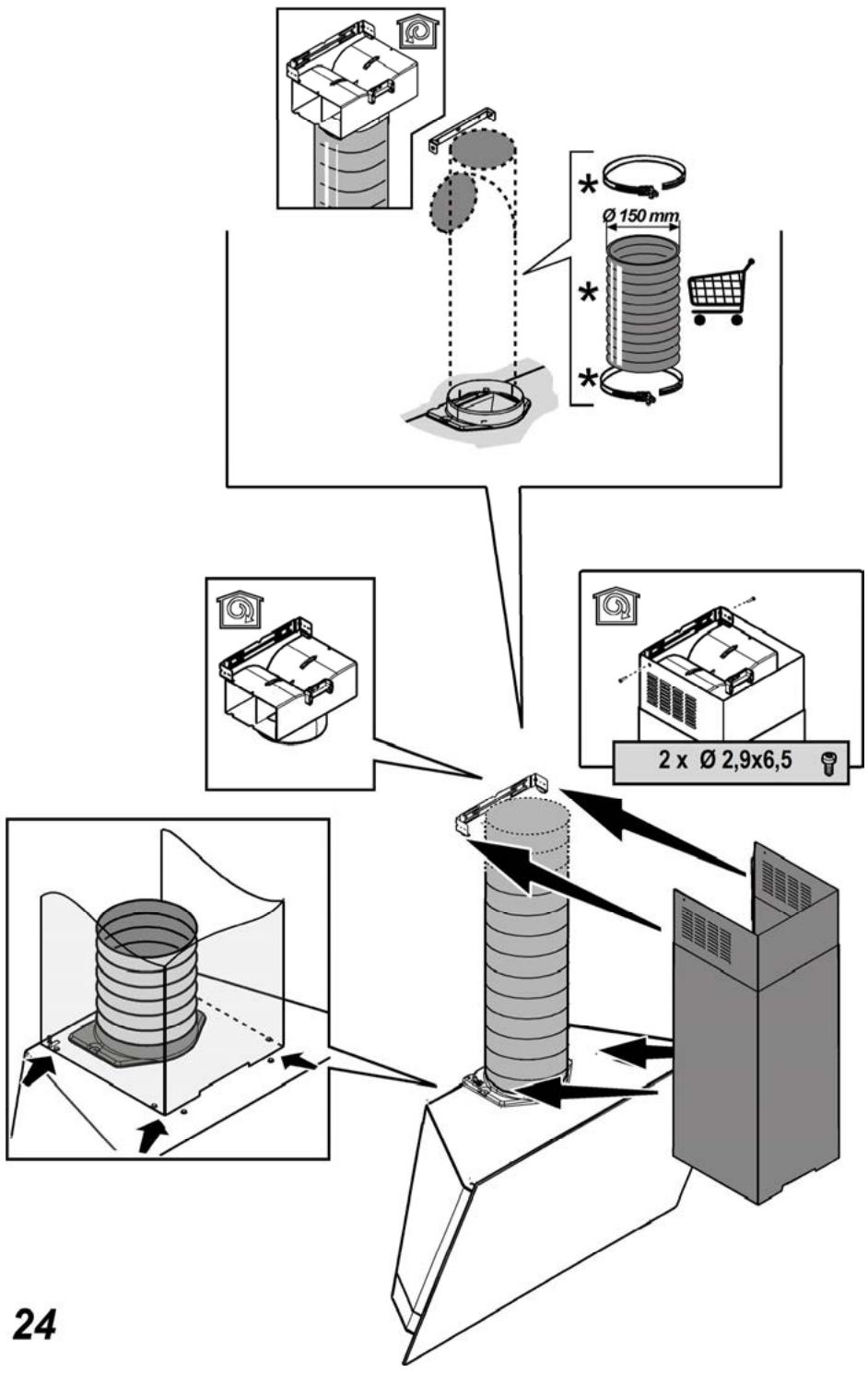

Dampen ledes udenfor vha. et aftræksrør fastgjort til samleflangen.

OBS!

Udledningsrøret leveres ikke, og skal købes.

Aftræksrørets diameter skal svare til diameteren på forbindelsesringen.

OBS!

Hvis emhætten er udstyret med kulfiltre, skal disse filtre fjernes.

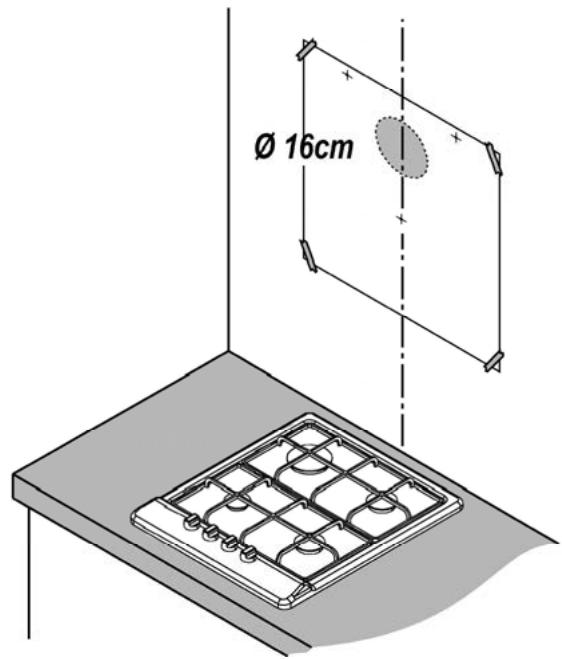

Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som skal have en diameter, der passer til luftudsugningen (studsflange).

Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen øges betydeligt.

Producenten fralægger sig ethvert ansvar i forbindelse hermed.

! Benyt et rør, der er så kort som muligt. ! Benyt et rør, der har så få kurver som muligt (max. vinkel på kurven: 90°). Undgå drastiske ændringer i rørets tværsnit.

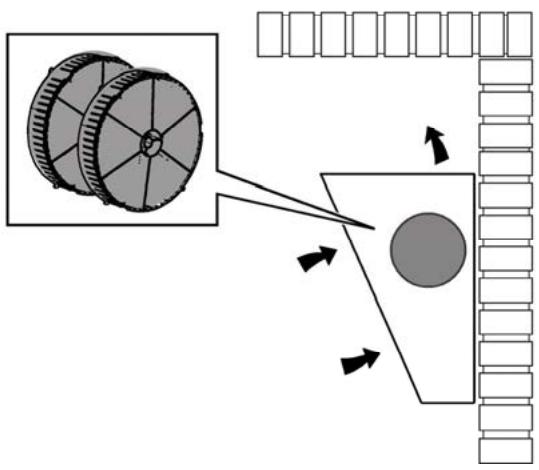

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, før luften sendes tilbage i lokalet. For at benytte emhætten i denne udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul.

Installering

Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 45 cm ved elektriske kogeplader, og ikke under 60 cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholdes.

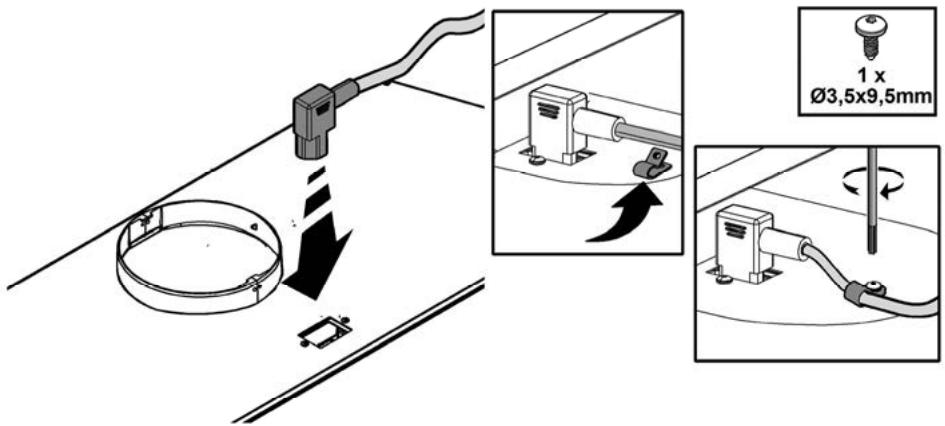

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder.

Stikkontakten skal også være let tilgængelig efter installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt efter installeringen, skal

der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer.

OBS!

Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet og der udføres kontrol af korrekt funktion.

Emhætten er udstyret med en speciel forsyningsledning: hvis denne ledning beskadiges, skal den bestilles hos den tekniske service.

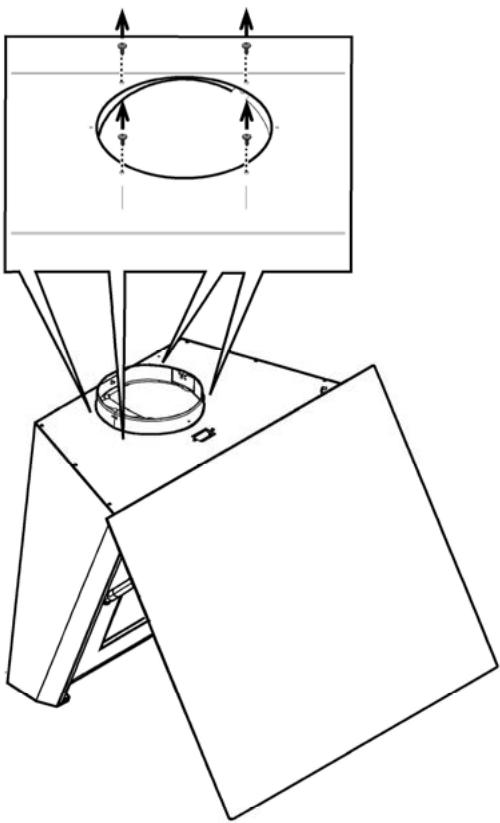

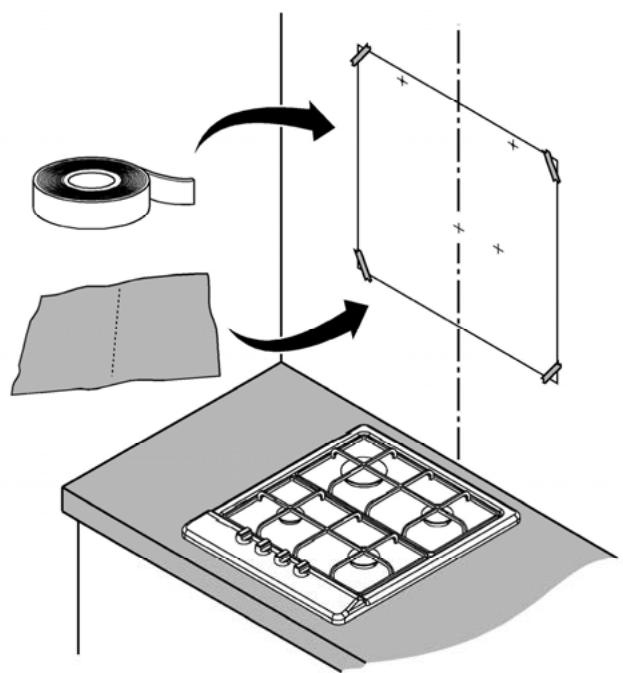

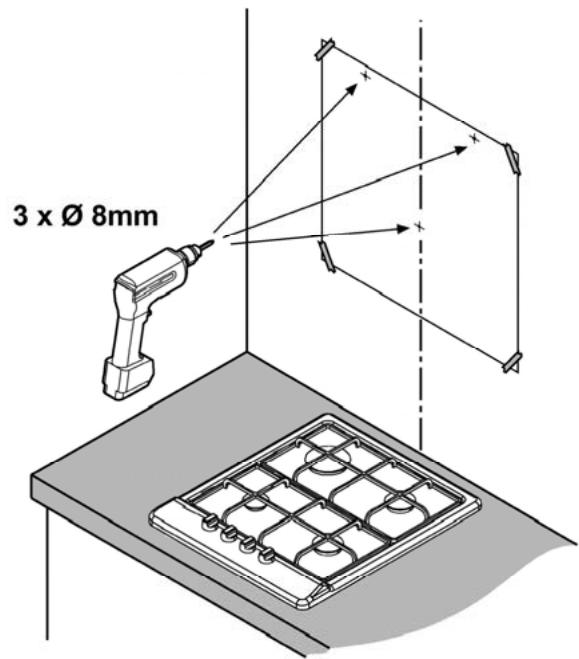

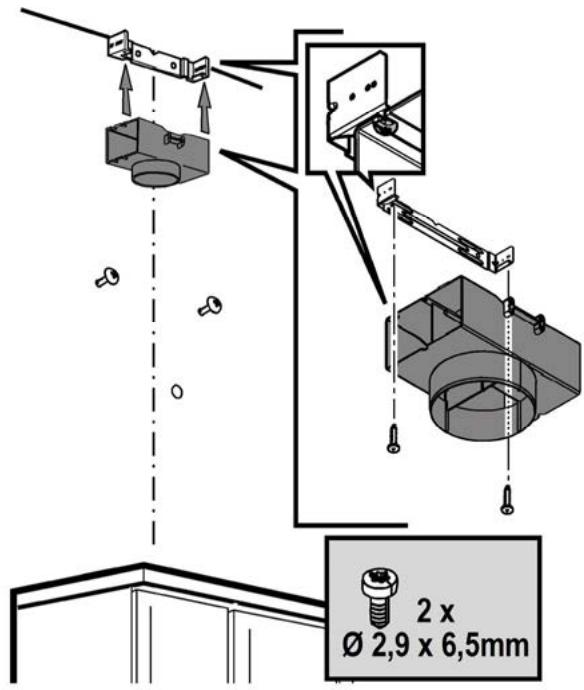

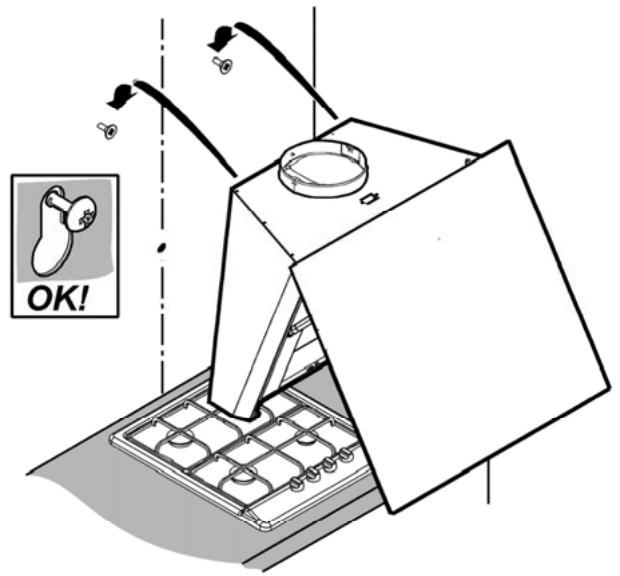

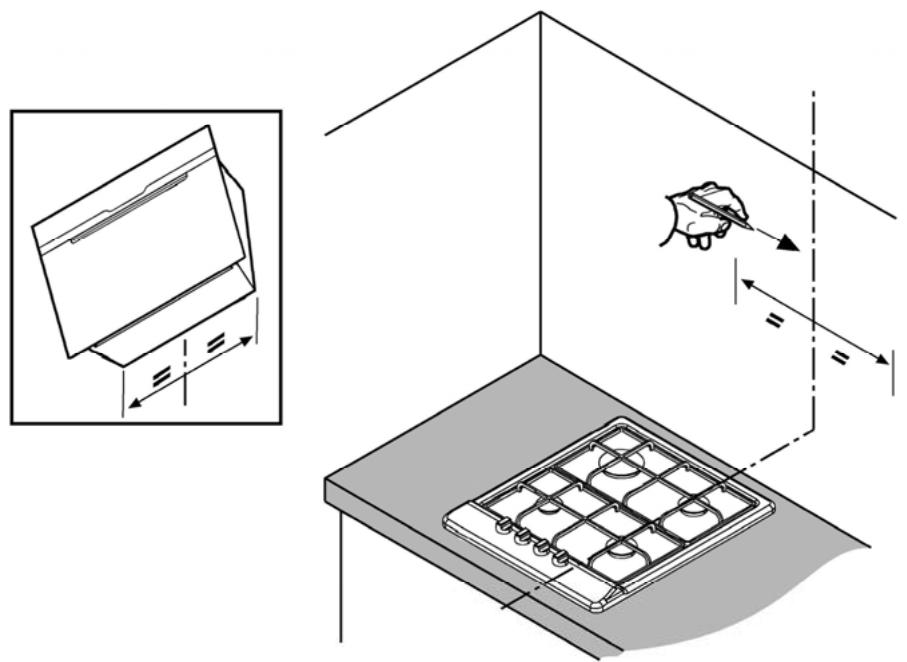

Montering

Førinstallering:

• Undersøg, at det købte produkt har passende dimensioner til det valgte installationssted.
• Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med emhætten (læs også det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhætten i den filtrerende udgave. Sørg for, at der ikke (af transporthensyn) er tilbehør internt i emhætten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.

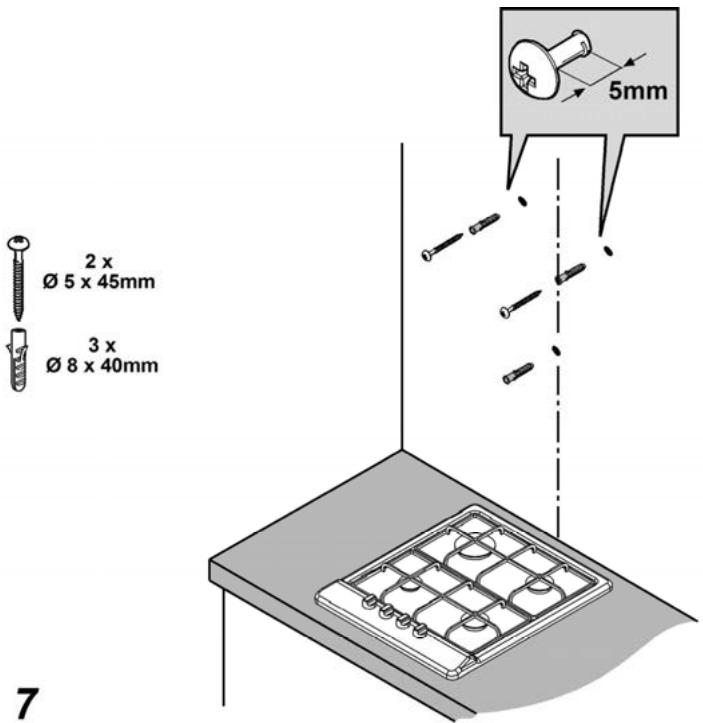

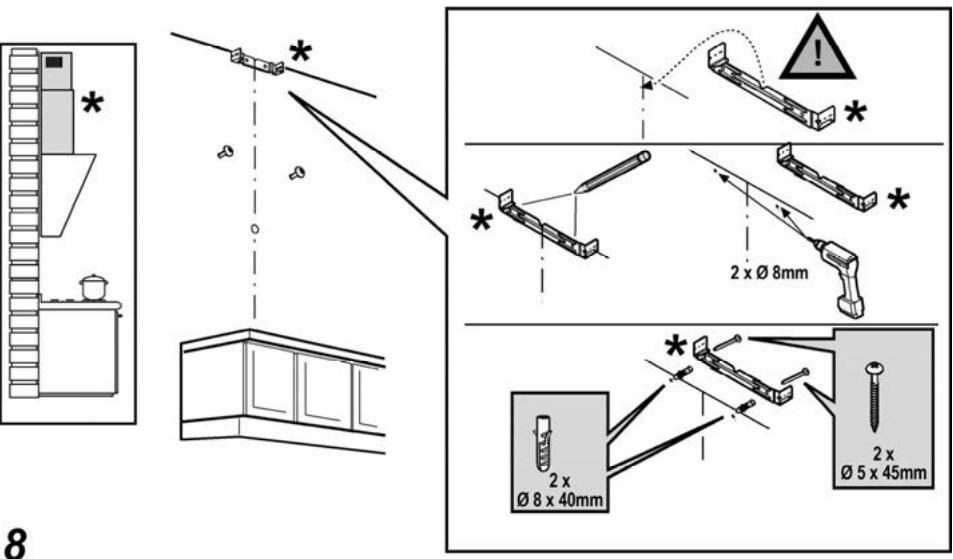

Emhætten er udstyret med fastgøringsmurplugs, der passer til de fleste vægge/lofter. Det er dog nødvendigt at rådføre sig med en kvalificeret tekniker for at sikre, at materialerne er egnet og passer til vægtypen/lofttypen. Væggen/loftet skal være tilstrækkelig robust til at bære emhættens vægt.

Funktion

Dette produkt er designet til brug med Elicas radiobetjening, leveret sammen med produktet eller til salg som adskilt ekstraudstyr.

For at styre emhætten ved brug af radiobetjeningen, er det nødvendigt at gennemføre tilknytningsproceduren.

PAS PÅ!

For at starte, skal emhætten frakobles og igen tilkobles el-nettet, og tilknytningsproceduren skal gennemføres inden for de første minutter efter strømforsyningen.

Læs anvisningerne, der er leveret sammen med radiobetjeningen, hvor alle oplysningerne angående tilknytningen og korrekt brug er anført.

Bemærk: Med fjernbetjeningen kan du programmere stoptidspunkt i henhold til den sugehastighed (effekt), der er aktiv på det tidspunkt:

Hastighed 1 (lav sugning): 20 minutter

Hastighed 2 (medium sugning): 15 minutter

Hastighed 3 (kraftig sugning): 10 minutter

For at vælge emhættens funktioner, behøver man kun at strejfe betjeningerne.

Tast ON/OFF "Kondenshindrende Funktion": Bruges for at undgå, at der dannes kondens på emhættens overflade. Aktiveres om nødvendigt.

Automatisk aktivering ON/OFF: Med slukket emhætte, tryk tasten langvarigt (ca. 3 sekunder, indtil det er muligt at høre en "bip-lyd") for at aktivere eller afbryde funktionen.

Bemærk: Den kondenshindrende funktion aktiveres under alle omstændigheder udelukkende med tændt motor.

Advarsel! Selv om denne funktion aldrig aktiveres, skal vedligeholdelsen af det kondenshindrende kar altid og under alle omstændigheder udføres med periodiske mellemrum, som anført i afsnittet "Vedligeholdelse - Rengøring - Vedligeholdelse af det kondenshindrende kar".

Belysningstast ON/OFF

Tryk kortvarigt for at tænde eller slukke kogepladens belysning.

Tryk langvarigt for at tænde eller slukke den omgivende belysning (kun på visse modeller).

Tast til valg af hastigheden (indsugningskraft) høj og intensiv.

Tryk for at aktivere den høje hastighed (indsugningskraft).

Tryk for at aktivere den intensive hastighed (indsugningskraft). Tasten blinker i 5 minutter og vender derefter tilbage til middelhastigheden

(indsugningskraft).

Tast til valg af middelhastighed (indsugningskraft)

Tast til valg af lav hastighed (indsugningskraft)

OFF motor tast (stand by)

Indikatorer af filtermætning

Med regelmæssige mellemrum signalerer emhætten, at det er nødvendigt at vedligeholde filtrene.

3+ tasten er vedvarende tændt: Fedtfiltret skal vedligeholdes. 3+ tasten blinker: Det aktive kulfilter skal vedligeholdes.

Bemærk: Signaleringen af filtrenes mætning er synlig inden for det første minut, efter at emhætten er slukket. Nulstilling af mætningsindikatorerne skal udføres inden for dette tidsrum.

Nulstilling af indikatorerne til filtrenes mætning:

Aktivering af indikatoren til mætning af det aktive kulfilter

Bemærk: Indgrebet udføres med slukket emhætte. Indikatoren er sædvanligvis ikke aktiveret, tryk langvarigt.

3+ for at aktivere funktionen: Tasten tænder med vedvarende lys. For at deaktivere funktionen, tryk langvarigt på tasten 3+: Tasten tænder og blinker.

Vedligeholdelse

Rengøring

Ved rengøring må der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengøringsmidler i flydende form. ANVEND IKKE VÆRKTØJ ELLER ANDET UDSTYR TIL RENGØRING.

Undgå brug af produkter indeholdende slibemidler. BENYT ALDRIG SPIRITUS!

Vedligeholdelse af det kondenshindrende kar.

Skueglasset, der sidder på frontdelen af karret til opsamling af kondensen, gør det muligt at kontrollere, når karret er fuldt, og at det skal tømmes og rengøres.

Karret skal under alle omstændigheder tømmes og rengøres MINDST en gang om ugen, eller mere hyppigt, afhængigt af emhættens brug.

Karret kan vaskes manuelt eller i opvaskemaskine ved lave temperaturer og kortvarig cyklus. Fig. 25

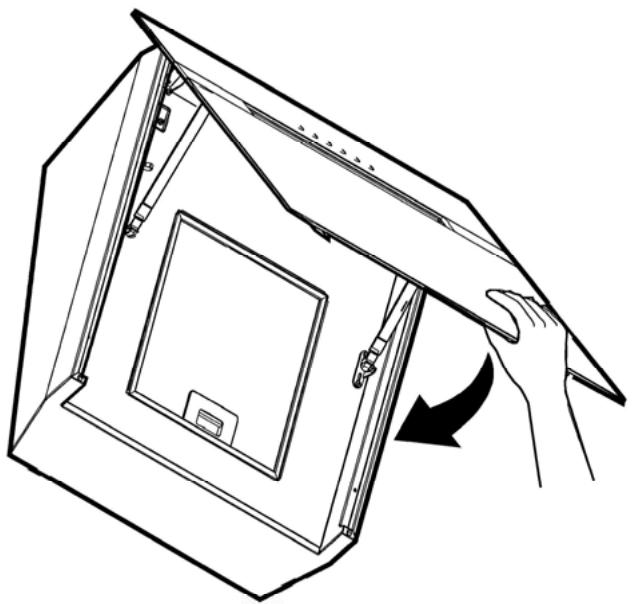

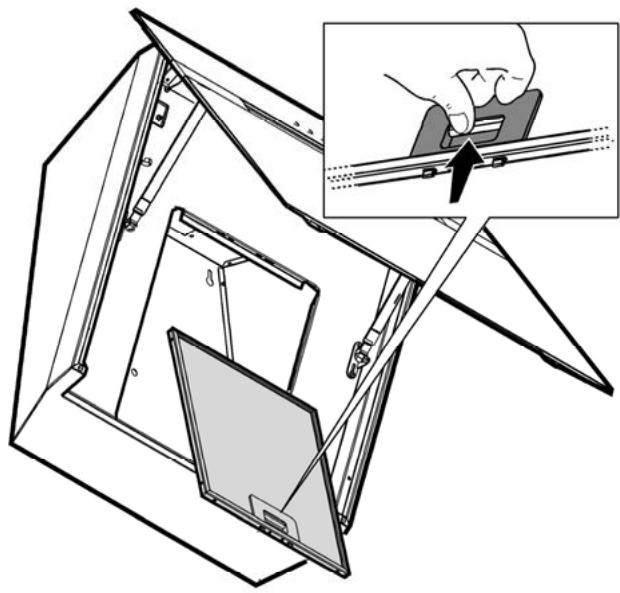

Fedtfilter

Fig. 10-22

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres med milde vaskemidler en gang om måneden (eller når signaleringssystemet for filtermætning angiver behovet - hvis denne funktion findes på den købte model); filteret kan også vaskes i opvaskemaskine ved lave temperaturer og med en kort opvaskecyklus.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

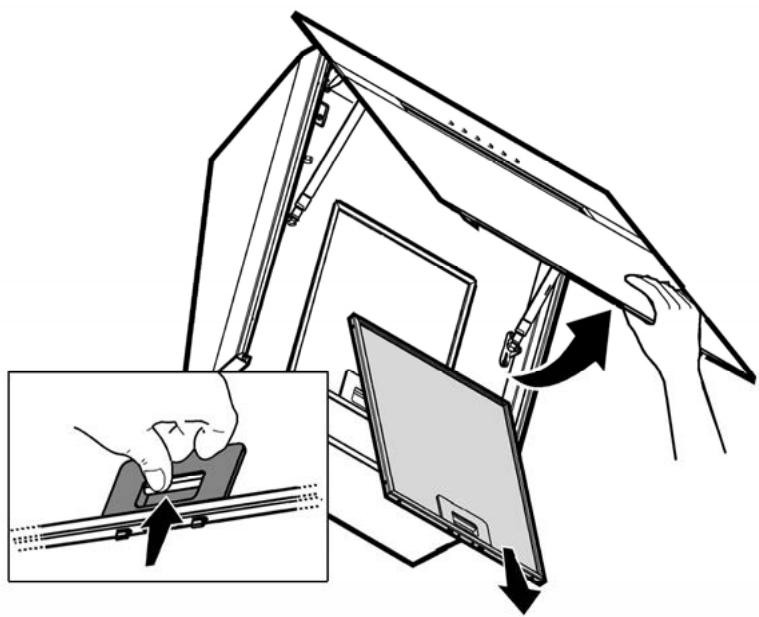

Træk i fjederhåndtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)

Fig. 21

Filteret opfanger lugt fra madlavning.

Kulfilteret mættes efter længere tids brug alt efter typen af komfuret og hyppigheden for rengøring af fedtfilteret. Filterpatronen skal dog under alle omstændigheder skiftes hvert fjerde måned (eller når indikatoren for mætning af filteret angiver det, hvis en sådan indikator findes på modellen).

Kulfilteret kan IKKE vaskes eller genanvendes.

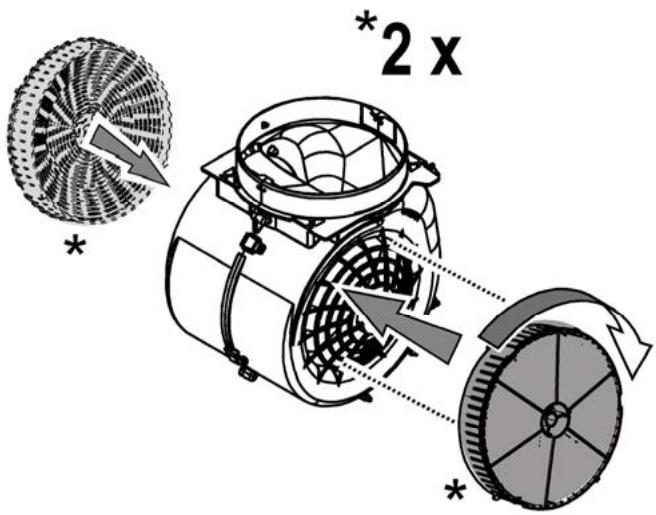

Rundt kulfilter

Læg et filter til dækning i højre side af beskyttelsesristene for motorens drejehul, og drej derefter med uret.

Ved afmontering skal man dreje mod uret.

Udskiftning af lyspærerne

Emhætten er udstyret med et belysningssystem baseret på lysdiode-teknologi.

Lysdioderne sikrer optimal belysning, holdbarhed op til 10 gange længere end almindelige pærer, og de giver mulighed for at spare 90% elektricitet.

Ved udskiftning bedes man kontakte den tekniske servicetjeneste.
