BRUGSANVISNING AD 1177X BRANDT

Som en del af vores forpligtelse til løbende at forbedre vores produkter, forbeholder vi os retten til at foretage ændringer på dem på baggrund af tekniske fremskridt i forhold til deres tekniske og funktionelle egenskaber og udseende. Vigtigt: Inden du installerer og bruger dette apparat, skal denne Installations- og brugsvejledning læses grundigt, hvilket tillader dig hurtigt at blive bekendt med apparatets virkemåde. 53

1 / MÆRKNINGER TIL BRUGER Vigtigt

Gem denne brugsanvisning sammen med apparatet. Hvis apparatet på noget tidspunkt sælges eller videregives til andre, skal du sørge for, at den nye ejer får denne brugsanvisning. Gør dig venligst bekendt med disse anbefalinger inden du installerer og bruger emhætten. Anbefalingerne er udarbejdet for at værne om din og andres sikkerhed.

• SIKKERHEDSANBEFALINGER — Denne emhætte er fremstillet til at blive bugt af private i hjemmet. — Dette apparat skal bruges af voksne. Søg for at børn ikke rører det og at de ikke behandler det som legetøj. Sørg for at de ikke rører apparatets knapper. — Når du modtager apparatet, skal du pakke det ud eller få det pakket ud med det samme. Giv det en overordnet generel inspektion. Læg mærke til eventuelle problemer eller forbehold på leveringssedlen og sørg for at gemme en kopi af denne seddel. — Apparatet er beregnet til almindeligt husholdningsbrug. Brug det ikke til erhvervseller industrielle formål eller til noget andet formål end til det apparatet er fremstillet til. — Ændr ikke på nogen af apparatets dele eller udseende og forsøg heller ikke herpå. Dette vil udgøre en fare for din sikkerhed. — Reparationer må kun foretages af en autoriseret specialist. — Stikket skal altid tages ud inden emhætten rengøres eller inden der foretages andre vedligeholdelseshandlinger. — Sørg for hensigtsmæssig ventilering i lokalet hvis emhætten bruges samtidigt med andre apparater, som drives af en anden energikilde end el. Dette vil forhindre emhætten i at indsuge forbrændingsgasserne. Du bør aldrig “flambere” retter under emhætten eller anvende gaskogeplader under emhætten uden at placere kogegrejer på dem (flammerne kan suges op i emhætten og beskadige apparatet). — Ved stegning og friturestegning under

apparatet, skal emhætten og tilberedningen overvåges omhyggeligt hele tiden. Olier og fedtstoffer som bringes op på meget høje temperaturer kan antændes. — Respekter den anbefalede hyppighed for rengøring og udskiftning af filtre. Ophobning af fedtrester kan forårsage brand. — Emhætten må aldrig bruges over et komfur som bruger antændeligt materiale (træ, kul, osv.) — Brug aldrig damp- eller højtryksapparater til rengøring af apparatet (krav pålagt af regler vedr. el-sikkerhed). — Med løbende forbedring af vores produkter for øje, forbeholder vi os retten til at ændre på deres tekniske, funktionelle og æstetiske egenskaber, idet eventuelle ændringer på deres funktioner opfattes som værende nødvendige eller ønskværdige med den tekniske udvikling for øje. — For nemt at kunne finde referenceinformationerne til apparatet, anbefaler vi, at du noterer disse data på siden “Eftersalgsservice og kundeservice”. (Denne side forklarer desuden, hvor du kan finde disse informationer på dit apparat.) — Dette apparat er ikke beregnet til at blive brugt af personer (herunder børn) med med nedsatte fysiske funktioner eller sansefunktioner, eller af personer, som mangler erfaring eller bevidsthed, medmindre apparatet bruges med hjælp fra den person, som er ansvarlig for deres sikkerhed, eller under opsyn og med forudgående instruktion i brugen af apparatet.

Advarsel Hvis dit køkken er opvarmet af en anordning, som er tilsluttet en skorsten (for eksempel en brændeovn skal “recirkulerings-” versionen af emhætten installeres. Brug ikke emhætten uden metalfiltrene. Der bør sørges for hensigtsmæssig ventilering i lokaler, hvor emhætten bruges samtidigt med apparater, som bruger gas eller et andet brændbart drivmiddel.

1 / MÆRKNINGER TIL BRUGER DK

• MILJØBESKYTTELSE — Dette apparats emballagemateriale er genbrugeligt. Hjælp med at genbruge det og beskyt miljøet ved at aflevere det på et kommunalt genbrugscenter til dette formål. — En stor del af apparatets materiale er også genbrugeligt. Det er mærket med denne etiket for at indikere de brugte dele af apparatet, som ikke bør blandes med andet affald. Således vil genanvendelsen af apparatet, der organiseres af fabrikanten, blive udført under de bedst mulige forhold, i henhold til EU-direktivet 2002/96/EF om Affald af elektrisk og elektronisk udstyr. Kontakt din kommune eller din forhandler for at blive oplyst om genbrugscentraler i nærheden af, hvor du bor. — Vi takker dig for, at du gør dit til at beskytte miljøet.

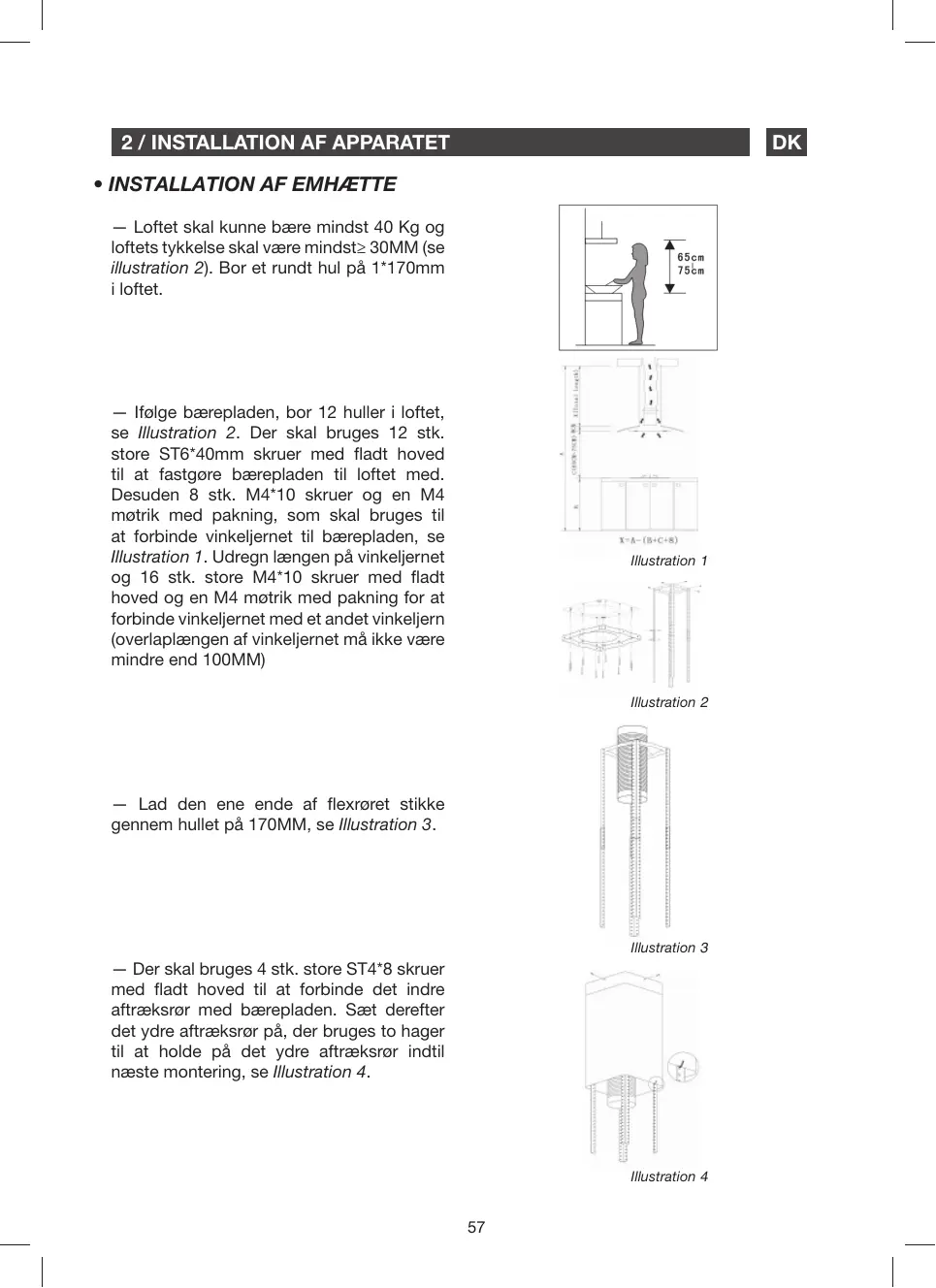

— Ifølge bærepladen, bor 12 huller i loftet, se Illustration 2. Der skal bruges 12 stk. store ST6*40mm skruer med fladt hoved til at fastgøre bærepladen til loftet med. Desuden 8 stk. M4*10 skruer og en M4 møtrik med pakning, som skal bruges til at forbinde vinkeljernet til bærepladen, se Illustration 1. Udregn længen på vinkeljernet og 16 stk. store M4*10 skruer med fladt hoved og en M4 møtrik med pakning for at forbinde vinkeljernet med et andet vinkeljern (overlaplængen af vinkeljernet må ikke være mindre end 100MM)

— Lad den ene ende af flexrøret stikke gennem hullet på 170MM, se Illustration 3.

— Der skal bruges 4 stk. store ST4*8 skruer med fladt hoved til at forbinde det indre aftræksrør med bærepladen. Sæt derefter det ydre aftræksrør på, der bruges to hager til at holde på det ydre aftræksrør indtil næste montering, se Illustration 4.

— Der skal bruges 4 stk. store ST4*8 skruer med fladt hoved til montering af udtaget, Illustration 5.

— Stram de 4 glasskruer for at sikre at glasset og emhættens hoveddel er forbundet på sikker vis, se Illustration 6. Illustration 6

— Hold emhætten oppe og brug 6 stk. M4*10 skruer med fladt hoved til at forbinde emhættens hoveddel med vinkeljernet, se Illustration 7.

— Sæt flexrøret på udtaget. Derefter skal du sikre dig, at alle delene sidder korrekt, og placere hagen fra det ydre aftræksrør, og installationen er nu fuldført, se Illustration 9. Illustration 8

Note — Inden installationen påbegyndes skal du sikre dig, at hele arbejdsområdet er rent for at undgå, at små træspåner og støv suges op i emhætten. — Emhætten må ikke dele ventilationsrør med andre apparater som for eksempel et gasrør, et varmerør eller et rør med varm luft. — Ventilationsrørets bøjningen skal være på ≤ 120°, parallelt eller over udgangspunktet og skal være tilsluttet en ydervæg. — Efter installationen skal du sikre dig, at emhætten er i vandret for at undgå, at der ophober sig fedt i den ene side. Se Illustration 10.

a. Tryk på knappen “Lav” og lysindikatoren i midten af knappen begynder at lyse. Motoren arbejder nu ved lav hastighed. Tryk igen på knappen og motoren stopper. b. Tryk på knappen “Middel” og lysindikatoren i midten af knappen begynder at lyse. Motoren er nu i gang ved middel hastighed. Tryk igen på knappen og motoren stopper. c. Tryk på knappen “Høj” og lysindikatoren i midten af knappen begynder at lyse. Motoren arbejder nu ved høj hastighed. Tryk igen på knappen og motoren stopper. d. Tryk på knappen “Lys” og begge lys tændes. Tryk igen på knappen og lysene slukkes.

• UDSKIFTNING OG RENGØRING AF ANTI-FEDT FILTRENE —Afmonter filtrene som vist på Illustration 12. — Filtret kan rengøres som beskrevet herunder: 1. Læg det i blød i cirka 3 minutter i varmt vand (40-50) grader med et fedtløsningsmiddel og skrub det derefter forsigtigt med en blød børste. Undgå venligst at udsætte filtret for et for stort tryk, for at undgå at beskadige det. 2. Filtret kan vaskes i opvaskemaskinen med opvaskemiddel, men temperaturen skal indstilles til omkring 60 grader. — Undgå venligst at bruge et slibende rengøringsmiddel, da dette skader emhætten. — Kontroller at emhætten er koblet fra strømnettet inden den rengøres. — Montering af kulfiltret: 1. Afmonter filtret AI, se Illustration 12. 2. Indsæt kulfiltret i det rektangulære hul og fastgør det over motoren. 3. Indsæt derefter kulfiltrets forkant i sprækken på emhætten. Sænk kulfiltrets bagkant indtil den falder på plads i den bagerste del af det rektangulære hul. Hæv de to fastgørelses-stænger til vandret stilling over kulfiltret. Se Illustration 13. 4. Sæt filtret AI. tilbage på plads. 5. Udfør forløbet i omvendt rækkefølge for at afmontere kulfiltret.

Advarsel Trækulsfiltret kan ikke vaskes eller genbruges. Det bør udskiftes mindst hver fjerde måned.

• UDSKIFTNING AF PÆREN Tag beslag og glas af og derefter den defekte pære. Se Illustration 14. Isæt den nye pære, glasset og beslaget.

Vigtigt Inden du udskifter pæren, skal du kontrollere, at strømforsyningen til emhætten er slået fra.

• INSTALLATION AF T-SHARP UDTAGET — Monter luftudtaget på T-sharp’en, se Illustration 15. — Monter T-sharp’en i det indre aftræksrør, se Illustration 16. 60

4 / PLEJE OG RENGØRING AF APPARATET DK Advarsel Inden der udføres nogen form for opgaver, skal strømforsyningen til emhætten slås fra, enten ved at tage emhættens stik ud eller ved hjælp af kredsafbryderen.

DET SKAL DU GØRE PRODUKTER / TILBEHØR SOM SKAL BRUGES Brug aldrig metalskuresvampe, slibeprodukter eller meget hårde børster.

Til rengøring af hoveddelen og lysdelen, bør der kun bruges produkter fortyndet med vand, som fjernes med rent vand og tørres efter med en blød klud.

Dette filter opfanger fedtdampe og støv. Denne komponent spiller en vigtig rolle i emhættens effektivitet. Hvis der opstår genstridige pletter, kan du bruge en ikke slibende creme og skylle efter med vand.

Brug et rengøringsmiddel, som kan købes i en almindelig handel, skyl med rigeligt vand og tør. Disse filtre kan vaskes i opretstående stilling i opvaskemaskinen. (De må ikke komme til at røre ved beskidt service eller sølvtøj).

Dette filter opfanger lugte og skal udskiftes mindst en gang om året afhængig af brugsintensiteten. Disse filtre bør bestilles hos forhandleren (opgiv referencen på identitetsskiltet, som sidder på emhættens inderside) og noter datoen, hvor filtret blev skiftet.

For at bevare apparatet, anbefaler vi, at du bruger rengøringsprodukter af mærket Clearit. Ekspertise fra fagfolk til tjeneste for private Clearit tilbyder professionelle produkter og løsninger udarbejdet til den daglige pleje af dine husholdningsapparater og dit køkken. De kan købes hos din sædvanlige forhandler, sammen med et komplet udvalg af tilbehør og forbrugsvarer. 61

5 / FEJLFINDING SYMPTOMER LØSNINGER Kontroller at:

Emhætten virker ikke…

• Strømmen ikke er slået fra. • En hastighed er valgt.

Kontroller at: • Den valgte motorhastighed et tilstrækkelig for den mængde af mados og damp som skal suges ud.

Emhættens præstation er utilstrækkelig…

• Køkkenet er tilstrækkeligt ventileret for at tillade indtag af frisk luft. • Kulfiltret ikke er opbrugt (emhætte som fungerer med recirkuleringsversionen. Kontroller at: • Strømmen ikke er slået fra.

Emhætten er gået i stå

• De enpolede automatsikringer ikke er blevet aktiveret.

6 / EFTERSALGSSERVICE Al vedligeholdelse på dit udstyr bør foretages af: — enten din forhandler, — eller en anden kvalificeret mekaniker, som er autoriseret til reparation af apparater af dette mærke. Når du laver aftale med ovenstående, skal du opgive hele dit udstyrs reference (model, type og serienummer). Disse oplysninger findes på fabrikantens navneskilt påsat dit udstyr.
