BEDIENUNGSANLEITUNG AD 1177X BRANDT

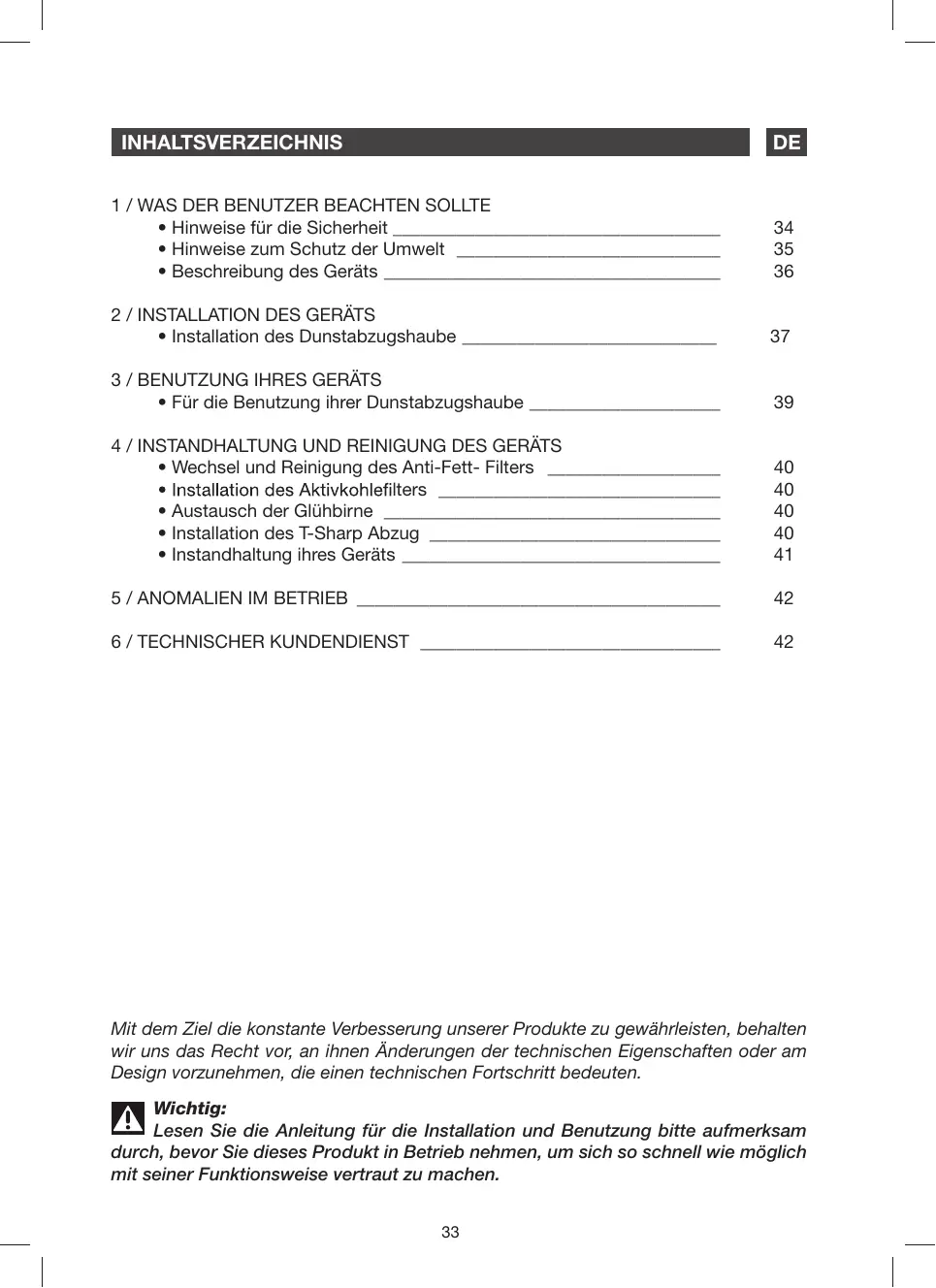

INHALTSVERZEICHNIS DE

1 1 // WAS WAS DER DER BENUTZER BENUTZER BEACHTEN BEACHTEN SOLLTE SOLLTE •• Hinweise Hinweise für für die die Sicherheit Sicherheit ____________________________________ ____________________________________ •• Hinweise Hinweise zum zum Schutz Schutz der der Umwelt Umwelt _____________________________ _____________________________ •• Beschreibung Beschreibung des des Geräts Geräts _____________________________________ _____________________________________

2 2 // INSTALLATION INSTALLATION DES DES GERÄTS GERÄTS •• Installation des_______________________________________________ Dunstabzugshaube ____________________________ Umweltschutz

3 3 // BENUTZUNG BENUTZUNG IHRES IHRES GERÄTS GERÄTS •• Für Für die die Benutzung Benutzung ihrer ihrer Dunstabzugshaube Dunstabzugshaube _____________________ _____________________

4 4 // INSTANDHALTUNG INSTANDHALTUNG UND UND REINIGUNG REINIGUNG DES DES GERÄTS GERÄTS •• Wechsel Wechsel und und Reinigung Reinigung des des Anti-FettAnti-Fett- Filters Filters ___________________ ___________________ lters _______________________________ _______________________________ • Installation des Aktivkohlefilters •• Austausch Austausch der der Glühbirne Glühbirne _____________________________________ _____________________________________ •• Installation Abzug ________________________________ ________________________________ Installation des des T-Sharp T-Sharp Abzug •• Instandhaltung ___________________________________ Instandhaltung ihres ihres Geräts Geräts ___________________________________

Mit dem Ziel die konstante Verbesserung unserer Produkte zu gewährleisten, behalten wir uns das Recht vor, an ihnen Änderungen der technischen Eigenschaften oder am Design vorzunehmen, die einen technischen Fortschritt bedeuten. Wichtig: Lesen Sie die Anleitung für die Installation und Benutzung bitte aufmerksam durch, bevor Sie dieses Produkt in Betrieb nehmen, um sich so schnell wie möglich mit seiner Funktionsweise vertraut zu machen. 33

1 / WAS DER BENUTZER BEACHTEN SOLLTE Wichtig

Bewahren Sie diese Bedienungsanleitung mit dem Gerät auf. Wenn Sie es verkaufen oder an eine andere Person weiter geben, versichern Sie sich darüber, dass auch das Handbuch zur Bedienung beiliegt. Lesen Sie bitte diese Hinweise aufmerksam durch, bevor Sie das Gerät anschließen oder benutzen. Sie wurden für Ihre Sicherheit und für die der Allgemeinheit verfasst.

• Hinweise für die Sicherheit — Dieses Gerät wurde dafür konstruiert, um von Privatpersonen in ihren Wohnungen benutzt zu werden. — Dieser Gerät darf nur von Erwachsenen benutzt werden. Achten Sie darauf, dass Kinder es nicht anfassen oder es als Spielzeug benutzen. Versichern Sie sich darüber, dass Kinder nicht die Steuerungen des Geräts bedienen. — Wenn Sie das Gerät erhalten, packen Sie es sofort aus oder lassen Sie es auspacken. Überprüfen Sie visuell den allgemeinen Zustand. Wenn Sie Reklamationen haben, legen Sie diese schriftlich auf dem Lieferschein nieder und behalten Sie eine Kopie zurück. — Ihr Gerät ist für den normalen häuslichen Gebrauch bestimmt. Sie dürfen es weder für kommerzielle oder industrielle Zwecke noch für Zwecke benutzen, für die es nicht konstruiert wurde. — Modifizieren Sie nicht die Eigenschaften des Geräts oder versuchen Sie nicht, diese zu verändern. Das kann für Sie gefährlich sein. — Die Reparaturen dürfen nur von autorisierten Fachleuten durchgeführt werden. — Schalten Sie die Dunstabzugshaube stets ab, bevor Sie sie reinigen oder mit der Instandhaltung beginnen. — Lüften Sie den Raum stets ausreichend, wenn die Dunstabzugshaube zur gleichen Zeit mit anderen Geräten betrieben werden, die nicht über Strom gespeist werden. Das dient dazu, dass die Dunstabzugshaube nicht die Verbrennungsgase ansaugt. — Es dürfen unter ihr keine Nahrungsmittel flambiert werden oder es dürfen zum Beispiel keine Gasherde betrieben werden, ohne dass ein Koch-

gefäß die Flamme abdeckt (die Flammen können das Gerät beschädigen). — Wenn Sie unter dem Gerät frittieren, müssen Sie es konstant überwachen. Auf sehr hohe Temperaturen erhitzte Öle und Fette könnten sich entflammen. — Halten Sie die Frequenzen zur Reinigung und zum Wechsel des Filters ein. Die Ansammlung von Fetten kann zu einem Brand führen. — Das Gerät darf nicht über offenen Flammen (Holzfeuer, Kohlenfeuer…) betrieben werden. — Benutzen Sie keine Dampf- oder Druckreiniger zur Reinigung des Geräts (es handelt sich um eine Vorschrift im Rahmen der elektrischen Sicherheit). — Mit dem Ziel die konstante Verbesserung unserer Produkte zu gewährleisten, behalten wir uns das Recht vor, an ihnen Änderungen der technischen Eigenschaften oder am Design vorzunehmen, die einen technischen Fortschritt bedeuten. — Um die Spezifikationen Ihres Geräts stets leicht zur Hand zu haben, raten wird Ihnen, sie auf der Seite “Technischer Kundendienst und Kundenservice” zu notieren (Diese Seite zeigt Ihnen auch, wo Sie diese Angaben auf dem Gerät finden). — Dieses Gerät ist nicht für die Benutzung durch Personen konzipiert (Kinder eingeschlossen), die über eingeschränkte physische, sensorische oder mentale Kapazitäten verfügen, die keine Erfahrung oder keine Kenntnis des Geräts haben, außer wenn diese unter Aufsicht einer Person stehen, die für ihre Sicherheit während der Benutzung des Geräts verantwortlich ist und entsprechend angewiesen wurden.

Achtung Wenn in der Küche ein Heizgerät betrieben wird, dass ebenfalls an das Abzugsrohr angeschlossen wird (zum Beispiel eine Etagenheizung), muss die Dunstabzugshaube in der Umluftfunktion betrieben werden. Benutzen Sie die Dunstabzugshaube nicht ohne die Modulfilter. Sorgen Sie stets für eine ausreichende Lüftung des Raums, wenn die Dunstabzugshaube zur gleichen Zeit mit anderen Geräten betrieben wird, die mit Gas oder anderen Heizstoffen arbeiten.

1 / WAS DER BENUTZER BEACHTEN SOLLTE DE

• SCHUTZ DER UMWELT — Die Materialien zur Verpackung dieses Geräts können recycelt werden. Nehmen Sie am Recycling teil und helfen Sie uns, die Umwelt zu schützen, indem Sie sie in die Behälter ihrer Gemeinde werfen, die extra dafür vorgesehen sind. — Auch das Gerät wurde mit recycelbaren Materialien hergestellt, weshalb es mit diesem Logo versehen ist. Das zeigt an, dass derlei Geräte nicht mit anderem Müll zusammen entsorgt werden sollten. Wenn Sie so handeln, wird das Recycling der Geräte durch den Hersteller unter den best möglichen Bedingungen realisiert, gemäß der europäischen Richtlinie: 2002/96/CE über die Entsorgung von elektrischen und elektronischen Geräten. Setzen Sie sich bitte mit Ihrer Gemeinde oder dem Geschäft in Verbindung, in dem Sie das Gerät erworben haben, um zu erfahren, wo die nächstgelegenen Punkte zur Entsorgung zu finden sind. — Wir bedanken uns bei Ihnen für die Unterstützung für den Schutz der Umwelt.

Achtung Der Anschluss darf nur von qualifizierten Installateuren und Technikern durchgeführt werden.

Achtung Bevor Sie den Modulfilter zum ersten Mal benutzen, ziehen Sie die Schutzfolie ab.

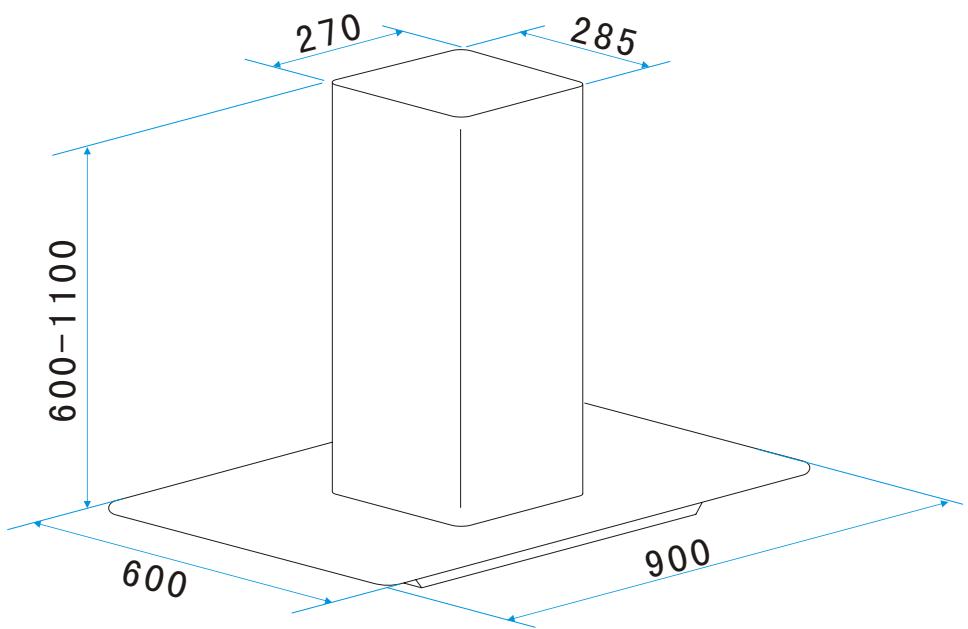

• BESCHREIBUNG DES GERÄTS

2 / INSTALLATION DES GERÄTS DE

•• INSTALLATION UMWELTSCHUTZ DES DUNSTABZUGSHAUBE — Die Decke muss wenigstens ein Gewicht von 40 Kg tragen können und die Dicke des Materials muss mindestens 30mm betragen (siehe Abbildung 2). Sägen Sie ein rundes Loch mit 1*170mm in die Decke.

— Es werden 12 große Flachkopfschrauben ST6*40mm benutzt, um den Hängeschrank an der Decke zu befestigen und danach 8 Schrauben M4*10 und eine Mutter M4 mit einem Dichtungsring, um den Stahlwinkel im Hängeschrank zu befestigen (siehe Abbildung 1), wobei die Länge des Winkels berechnet werden muss, sowie 16 große Flachkopfschrauben M4*10 und eine Mutter M4 mit einem Dichtungsring zur Befestigung eines weiteren Stahlwinkels am Winkel (die Überlappung der Winkellänge darf nicht kleiner als 100mm sein).

— Setzen Sie ein Ende des verlängerbaren Rohrs so in die Öffnung von 170mm ein, dass es übersteht (siehe Abbildung 3).

— Es werden 4 große Flachkopfschrauben ST4*8 benutzt, um das Innere Teil der Abdeckung des Abzugsrohrs am Hängeschrank zu befestigen. Eine davon wird benutzt, um den inneren Teil der Abdeckung im Hängeschrank zu befestigen und dazu werden zwei Haken benutzt, um den äußeren Teil der Abzugsabdeckung bis zum nächsten Schritt der Montage zu fixieren (siehe Abbildung 4).

— Es werden 4 große Flachkopfschrauben ST4*8 benutzt, um den Ausgang zu befestigen (siehe Abbildung 5).

— Justieren Sie die 4 Schrauben für das Glas, um zu prüfen, ob das Glas und der Korpus der Dunstabzugshaube verbunden und korrekt befestigt sind (siehe Abbildung 6).

— Setzen Sie die Dunstabzugshaube an und benutzten Sie 6 große Flachkopfschrauben M4*10, um den Korpus der Abzugshaube am Winkel zu befestigen (siehe Abbildung 7).

— Setzen Sie das verlängerbare Rohr auf den Ausgang auf. Danach versichern Sie sich darüber, dass alles korrekt durchgeführt wurde. Danach nehmen Sie die Haken von dem äußeren Teil der Abdeckung des Abzugsrohrs ab und die Montage ist beendet (siehe Abbildung 9).

Hinweis — Bevor Sie mit dem Anschluss beginnen, versichern Sie sich darüber, dass die Haube sauber ist, um das Ansaugen von Holzspänen oder Staub und Staub zu verhindern. — Es kann nicht der gleiche Abzug für die Dunstabzugshaube benutzt werden, an dem schon ein anderes Gerät angeschlossen ist, wie eine Gasheizung ein Wärmerohr oder ein Warmluftrohr. — Der Rohrwinkel zur Belüftung muss ≤ 120° sein, parallel geführt werden oder höher als der Ausgangspunkt liegen und zur Außenwand geführt werden. — Versichern Sie sich nach der Montag, dass die Dunstabzugshaube im Wasser ist, um die Akkumulation von Fett an einer Stelle zu vermeiden (siehe Abbildung 10).

• FÜR DIE BENUTZUNG IHRER DUNSTABZUGSHAUBE Wie man die Steuerung benutzt (siehe Abbildung 11) a. Drücken Sie den Knopf “Niedrig” und die Leuchte im Schalter wird aufleuchten. Den Motor wird mit einer niedrigen Geschwindigkeit betrieben. Wenn Sie den Knopf erneut drücken, wird der Motor wieder angehalten.

b. Drücken Sie den Knopf “Mittel” und die Leuchte im Schalter wird aufleuchten. Den Motor wird mit einer mittleren Geschwindigkeit betrieben. Wenn Sie den Knopf erneut drücken, wird der Motor wieder angehalten. c. Drücken Sie den Knopf “Hoch” und die Leuchte im Schalter wird aufleuchten. Den Motor wird mit einer hohen Geschwindigkeit betrieben. Wenn Sie den Knopf erneut drücken, wird der Motor wieder angehalten. d. Drücken Sie den Knopf “Licht” und beide Lampen werden aufleuchten. Wenn Sie den Knopf erneut drücken, werden die Leuchten wieder abgeschaltet.

4 / INSTANDHALTUNG UND REINIGUNG DES GERÄTS

• WECHSEL UND REINIGUNG DES ANTI-FETT- FILTERS — Nehmen Sie die Filter heraus, wie es in der Abbildung 12 gezeigt wird. — Der Filter wird so gereinigt, wie es in der Folge beschrieben wird: 1. Weichen Sie ihn für etwa 3 Minuten in heißem Wasser (4050 Grad) mit einem Fett lösenden Spülmittel ein und bürsten Sie ihn sanft mit einer weichen Bürste ab. Üben Sie bitte nicht zu starken Druck aus, um Schäden zu vermeiden. 2. Sie können ihn auch in der Spülmaschine mit Spülmittel reinigen, dann sollten Sie die Temperatur aber auf etwa 60 Grad einstellen. — Bitte benutzen Sie keine kratzenden Reiniger, denn Sie können die Dunstabzugshaube beschädigen. — Versichern Sie sich darüber, dass die Dunstabzugshaube abgeschaltet ist, bevor Sie mit der Reinigung beginnen. — Montage des Aktivkohlefilters: 1. Nehmen Sie den AI - Filter ab (Abbildung 12). 2. Setzen Sie den Aktivkohlefilter in die rechteckige Öffnung ein und befestigen ihn am Motor. 3. Danach setzen Sie den vorderen Rand des Aktivkohlefilters in der Nut der Dunstabzugshaube ein. Senken Sie den hinteren Rand des Aktivkohlefilters ab, bis er mit einem Klick in seiner Position der rechteckigen Öffnung sitzt. Heben Sie die beiden Befestigungsschienen an und bringen Sie sie in eine horizontale Position über den Aktivkohlefilter. Siehe Abbildung 13. 4. Setzen Sie den AI - Filter wieder an seine Position. 5. Führen Sie den Vorgang in umgekehrter Richtung aus, um den Kohlefilter zu demontieren.

Hinweis Die Aktivkohle kann weder gereinigt noch recycelt werden. Der Filter sollte wenigstens alle vier Monate getauscht werden.

• AUSTAUSCH DER GLÜHBIRNE Nehmen Sie den Halter und das Glas ab, und entnehmen Sie danach die kaputte Birne (siehe Abbildung 14). Setzen Sie die neue Glühbirne, das Glas und den Halter ein.

Achtung Bevor Sie die Lampe tauschen, versichern Sie sich darüber, dass das Gerät abgeschaltet ist.

• INSTALLATION DES T-SHARP AUSGANG — Befestigen Sie den Ausgang am T-Sharp (siehe Abbildung 15). — Befestigen Sie den T-Sharp am inneren Teil der Rohrabdeckung (siehe Abbildung 16).

4 / INSTANDHALTUNG UND REINIGUNG DES GERÄTS DE Hinweis: Bevor Sie irgendeine Arbeit an der Dunstabzugshaube vornehmen, muss sie von der Stromzufuhr getrennt werden, entweder durch herausziehen des Netzsteckers oder über den Trennschalter.

• INSTANDHALTUNG IHRES GERÄTS WARTUNG WAS ZU TUN IST PRODUKTE / ZUBEHÖR DIE BENUTZT WERDEN SOLLTEN Benutzen Sie niemals metallische Schwämme, kratzende Reiniger oder zu harte Bürsten.

Um den Korpus und die Lichtöffnungen zu reinigen, sollten nur gewöhnliche Haushaltsreiniger benutzt werden, die in Wasser verdünnt werden und danach wird mit klarem Wasser nachgewischt und mit einem weichen Lappen abgetrocknet.

Dieser Filter hält fettige Dämpfe und Staub zurück. Es ist das Element, das ganz wesentlich die Wirksamkeit der Dunstabzugshaube garantiert. Falls sie starke Flecken aufweist, reinigen Sie ihn mit einer nicht kratzenden Reinigungscreme und spülen Sie mit klarem Wasser nach.

Benutzen sie einen haushaltsüblichen Reiniger, spülen Sie mit reichlich klarem Wasser nach und trocknen ihn. Die Reinigung dieser Filter kann aufrecht stehend in der Spüle vorgenommen werden. (Erlauben Sie nicht, dass Sie in Kontakt mit schmutzigem Geschirr kommen).

Dieser Filter filtert die Gerüche heraus und er muss wenigstens ein Mal im Jahr, je nach Nutzung, gewechselt werden. Sie sollten diese Filter bei Ihrem Händler kaufen (geben Sie die Referenznummer an, die sich auf der Typenplakette im Inneren der Dunstabzugshaube befindet) und notieren Sie das Datum des Filtertauschs.

Oberteil (Oberfläche ) und Zubehör

Zum besten Schutz Ihres Geräts empfehlen wir Ihnen die Produkte zur Reinigung der Marke. Die Erfahrung der Profis im Dienst der Allgemeinheit. Clearit bietet Ihnen Profi-Produkte und Profi-Lösungen, die für die täglichen Schutz Ihrer Haushaltsgeräte und Küchenprodukte geschaffen wurden. Sie finden diese Produkte bei Ihrem üblichen Händler, zusammen mit Zubehörprodukten und Verbrauchsmaterialien.

5 / ANOMALIEN IM BETRIEB SYMPTOME Die Dunstabzugshaube funktioniert nicht ...

LÖSUNGEN Überprüfen Sie, dass: • der Strom nicht abgestellt wurde. • eine Geschwindigkeit zum Betrieb gewählt wurde. Stellen Sie sicher, dass:

Die Leistung der Dunstabzugshaube ist unzureichend.

• Die gewählte Motordrehzahl ist für die ausreichende Menge von Rauch und Dämpfen gelöscht werden. • Die Küche ist ausreichend belüftet, damit für Frischluftzufuhr. • Die Kohlenstoff-Filter nicht getragen wird (Haube Betriebssystem im Recycling-Modus). Überprüfen Sie, dass:

Die Dunstabzugshaube hat sich im Betrieb abgeschaltet.

• der Strom nicht abgestellt wurde. • der automatische Schutztrennschalter nicht ausgelöst wurde.

6 / TECHNISCHER KUNDENDIENST Die Arbeiten, die an dem Gerät ausgeführt werden, müssen durchgeführt werden von: — dem Händler — oder von einem von der Marke autorisiertem und qualifizierten Fachmann. Bei Anrufen geben Sie bitte stets die gesamten Referenzdaten an (Modell, Typ und Serienummer). Diese Daten finden sich auf dem Typenschild des Geräts.
