MODE D'EMPLOI AD 1177X BRANDT

• Consignes de sécurité 14
• Respect de l'environnement 15 Description de votre appareil 16

Installation de l'hôte aspirante 17

3 / Mode d'emploi

Utilisation de la hotte aspirante 19

4 / Nettoyage et entretien de l'appareil

• Retrait et nettoyage des filtres à graisse 20
• Changement de l'ampoule 20 Installation de la T-Sharp 20
• Nettoyage et entretien de l'appareil 21

6 / Service apres-vente

Interventions 22 - Relations consommateurs 22

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

Important

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

Consignes de sécurité

— Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. — Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil. — À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. - Notre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé. - Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représentait un danger pour vous. — Les réparations doivent être exclusivement effectuées par un spécialiste agréé. - Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien. — Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.

• Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans récipients de cuisson, au-dessous de la hotte (les flammes aspirées risqueraient de déterminer l'appareil). — Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute temperature peuvent prendre feu.
• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.
• Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique). — Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique. — Afin de retrouver aisément à l'avenir les références de votre appareil, nous vous conseillons de les noter en page "Service Après-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre appareil).

Attention

Dans le cas d'une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres cassettes. Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

Respect de l'environnement

— Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet. — Notre appareil contient également de nombreux matériaux recyclables. Il est donc marqué

que de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils que organise votre fabricant sera ainsi réalisé dans les valeurs conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques.

Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention

L'installation est réservée aux installateurs et techniciens qualifiés.

Attention

Avant la première utilisation du filtre cassette, retirez le film de protection.

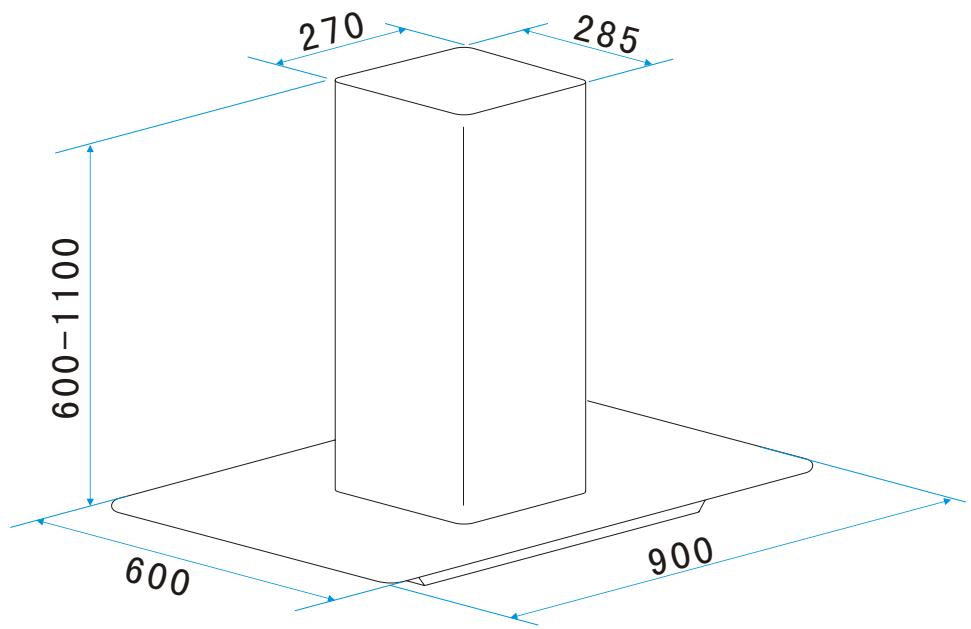

DESCRIPTION DE VOTRE APPAREIL

Installation de l'hotte aspirante

• Le plafond doit être en mesure de supporter au moins 40 Kg de poids et avoir une épaisseur de ≥ 30 mm (voir Image 2). Percez un orifice rond de 1× 170 mm dans le plafond.

Conformément au support, percez 12 orifices dans le plafond (voir Image 2). Utiliser 12 grandes vis tête plate ST6 40 mm pour fixer le support au plafond et, ensuite, 8 vis M4x10 mm et un écrou M4 avec joint pour fixer l'angle au plafond, ainsi que 16 grandes vis tête plate M4x10 mm et un écrou M4 avec joint pour fixer l'angle à un autre angle (la longueur superposée de l'angle ne pourrait être inférieure à 100 mm).

• Veillez à bien raccorder le tube rallonge à l'orifice de 170 mm percé au plafond. Voir Image 3.
• Utiliser 4 grandes vis tête plate ST4x8 mm pour raccorder l'intérieur du capot au support du plafond.
• Fixer l'intérieur du capot et l'accrocher au support. Voir image 4.

Image 1 Image 2

Image 3

Image 4

Installation de l'appareil

• Utiliser quatre grandes vis tête plate ST4x8 mm pour fixer la sortie d'air. Voir Image 5.

Fixez le verre au corps de la hotte à l'aide des 4 vis fournies et vérifiez leur mise en place correcte. Voir Image 6.

Saississez la hotte et utilisez 6 grandes vis tête plate M4x10 mm pour fixer le corps de la hotte à l'angle. Voir Image 7.

Raccordez le tube rallonge à la sortie d'air. Vérifiez qu’il est correctement mis en place et fixez définitivement le capot à l’ancrage pour terminer l’installation. Voir Image 9.

• Avant de procéder à l'installation, vérifie que l'emplacement soit bien propre, sans restes de débris, de copeaux ou de poussière.
• L'air vicié ne doit jamais être évacué vers une cheminée en service rejetant des fumées ou des gaz de combustion. Ne pas y raccorder les conduits d'évacuation.
• Les conduits ne doivent compter aucun coude prononcé supérieur à. Évacuer l'air vicié parallèlement vers le haut et directement à l'air libre par traversée du mur extérieur. — Une fois la hotte installée, vérifie qu'elle soit bien nivelée, afin d'éviter l'accumulation de graisse à l'intérieur. Voir Image 10.

Image 5 Image 6

Image 7

Image 8

Image 9

Image 10

- Utlisation de la HOTTE aspirante

Bandeau de commande. Voir Image 11.

a. Appuyez sur la touche « Petité » vitesse et le témoin lumineux correspondant clignotera, indiquant que le moteur tourne à petite vitesse. Appuyez à nouveau sur cette même touche pour arrêter le moteur. b. Appuyez sur la touche « Moyenne » vitesse et le témoin lumineux correspondant clignotera, indiquant que le moteur tourne à vitesse moyenne. Appuyez à nouveau sur cette même touche pour arrêter le moteur. c. Appuyez sur la touche « Grande » vitesse et le témoin lumineux correspondant clignotera, indiquant que le moteur tourne à grande vitesse. Appuyez à nouveau sur cette même touche pour arrêter le moteur. d. Appuyez sur la touche « Éclairage » et les lampes s'allumeront. Appuyez à nouveau sur cette même touche pour éteindre l'éclairage.

Petite

Moyenne

Grande

Éclairage

Image 11

Retrait et nettoyage des filtres à graisse

— Vous pouvez nettoyer les filtres comme suit :

1. z tremper durant environ 3 minutes. Au besoin, frottez légèrement avec une brosse douce, en veillant à ne pas endommager les filtres.
2. Vous pouvez les laver en lave-vaisselle, à C de température.
3. Ne pas utiliser de produits abrasifs, pour éviter d'endommager la hotter.
4. Débranche l'appareil avant de procéder à son nettoyage. — Changement du filtre à charbon actif :
5. Retirez les filtres à graisse. Voir Image 12.
6. Insérez le filtre à charbon actif dans le logement rectangulaire prévu à cet effet sur le moteur.
7. Insérez ensuite le bord avant du filtre à charbon actif dans la fente de la hotte. Appuyez sur la languette arrière du filtre et emboîtez-le à l’arrêti du logement rectangulaire. Soulevez les deux barres de fixation pour les situer à l'horizontal sur le filtre à charbon actif. Voir Image 13.
8. Remettez en place les filtres à graisse.
9. Procédez à l'inverse pour retirer le filtre à charbon actif.

Attention : les filtres à

Les filtres à charbon actif ne sont ni lavables ni recyclables. Ils doivent être remplacés tous les quatre mois.

Changement de l'ampoule

Retirez le cache et le hublot et ensuite l'ampoule grillée. Voir Image 14.

Introduisez une nouvelle ampoule et remettez en place le hublot et le cache.

Attention :

Avant de remplacer l'ampoule, vérifie que vous avez bien débranché la hotte.

Installation de la T-SHARP

Montez la sortie d'air sur la T-SHARP. Voir Image 15. Montez la T-SHARP à l'intérieur du capot. Voir Image 16.

Image 12

Image 13

Image 14

Image 15

Image 16

Attention :

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension, soit en débranchant la prise de courant, soit en actionnant le disjoncteur/fusible.

Entretenir l'appareil

ENTRETIEN	QUE FAIRE	PRODUITS / ACCESSOIRS À UTILISER
Enveloppe et accessoires	N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.	Pour nettoyer la carrosserie et le hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.
Filtre à graisse	Ce filtre retient les vapeurs grasses et les poussières. Il est l'élement assurant une part importante de l'efficacité de votre hotte. Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l'eau claire.	Utilisez un nettoyant menager du commerce, puis rincez abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pasmettre en contact avec de la vaisselle sale ou des couverts en argent).
Filtre à charbon actif	Ce filtre retient les odeurs et doit être changé au moins une fois par an en fonction de votre utilisation. Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l'intérieur de la hotte) et notez la date de changement.

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

Au service des particuliers

Clarity vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

Anomalies de fonctionnement

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez que: • il n'y a pas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage).
La hotte s'est arrêtée au cours du fonctionnement	Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché.

FR 6 / Service apres-vente et relations consommateurs

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualité dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série).

Pièces d'origine

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

• Pour communiquer :

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

Service Consommateurs FAGOR

BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

0892 02 88 07*

0,34 € TTC / min à partir d'un poste fixe
