BRUGSANVISNING EXP34U338HW ELECTROLUX

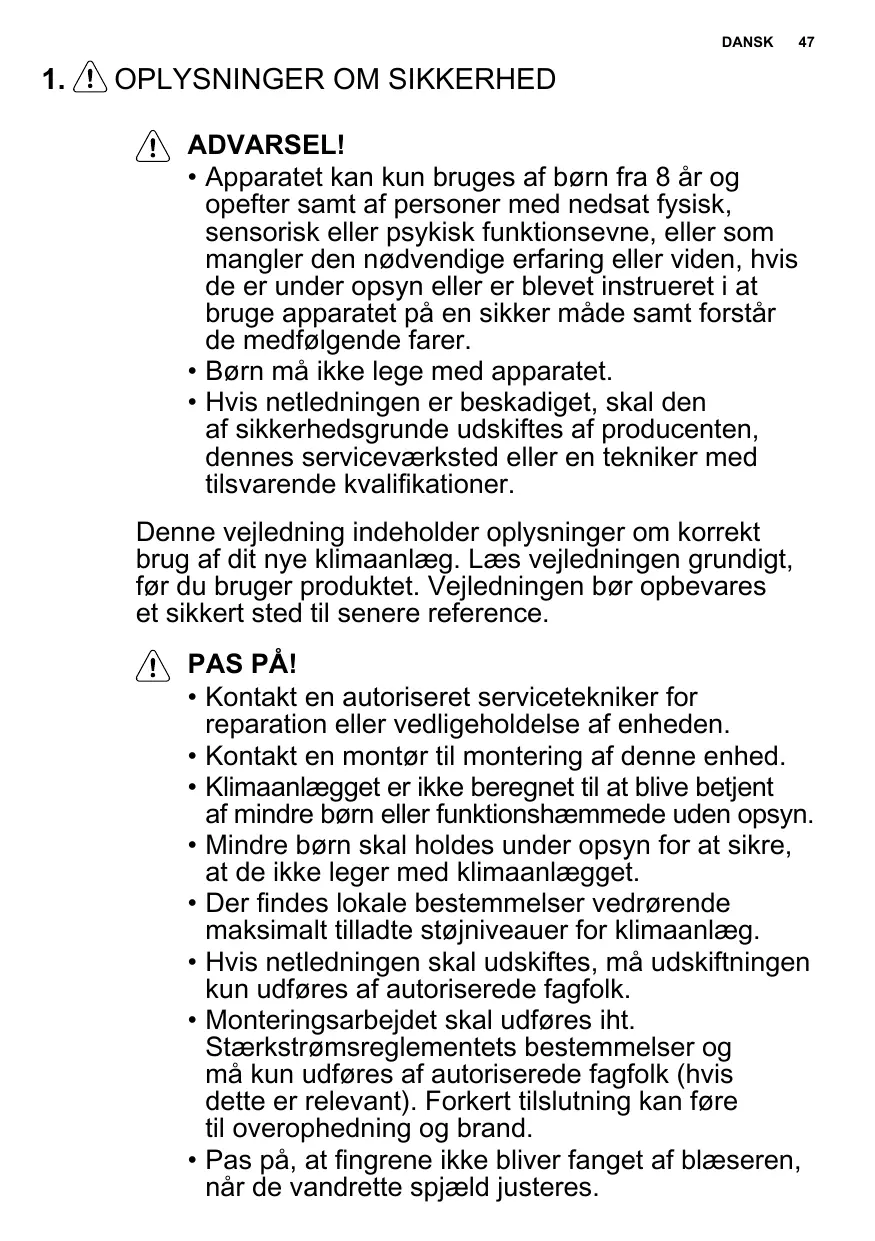

Tak for dit køb af et Electrolux-apparat. Du har valgt et produkt, som giver dig årtiers professionel erfaring og innovation på én gang. Genialt og elegant. Det er designet med dig i tankerne. Så uanset hvornår du bruger det, kan du være sikker på, at du får fantastiske resultater hver gang. Velkommen til Electrolux. Besøg vores websted for at: Få rådgivning, brochurer, fejlfinding, serviceinformation: www.electrolux.com/webselfservice Registrer dit produkt for bedre service: www.registerelectrolux.com Købe tilbehør, forbrugsvarer og originale reservedele til dit apparat: www.electrolux.com/shop

KUNDEPLEJE OG SERVICE

Brug altid originale reservedele. Sørg for at have følgende data tilgængelig, når du kontakter vores autoriserede servicecenter: Model, PNC, serienummer. Du finder oplysningerne på maskinens typeskilt. Advarsel /Forsigtig-Sikkerhedsanvisninger. Generelle oplysninger og gode råd. Miljøoplysninger. Ret til ændringer uden varsel forbeholdes. DANSK

Apparatet kan kun bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de medfølgende farer.
Børn må ikke lege med apparatet.
Hvis netledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, dennes serviceværksted eller en tekniker med tilsvarende kvalifikationer. Denne vejledning indeholder oplysninger om korrekt brug af dit nye klimaanlæg. Læs vejledningen grundigt, før du bruger produktet. Vejledningen bør opbevares et sikkert sted til senere reference. PAS PÅ!
Kontakt en autoriseret servicetekniker for reparation eller vedligeholdelse af enheden.
Kontakt en montør til montering af denne enhed.
Klimaanlægget er ikke beregnet til at blive betjent af mindre børn eller funktionshæmmede uden opsyn.
Mindre børn skal holdes under opsyn for at sikre, at de ikke leger med klimaanlægget.
Der findes lokale bestemmelser vedrørende maksimalt tilladte støjniveauer for klimaanlæg.
Hvis netledningen skal udskiftes, må udskiftningen kun udføres af autoriserede fagfolk.
Monteringsarbejdet skal udføres iht. Stærkstrømsreglementets bestemmelser og må kun udføres af autoriserede fagfolk (hvis dette er relevant). Forkert tilslutning kan føre til overophedning og brand.
Pas på, at fingrene ikke bliver fanget af blæseren, når de vandrette spjæld justeres. 48 www.electrolux.com

1.1 Vigtige bemærkninger

1. Enheden må ikke benyttes uden luftfilteret.

2. Enheden må ikke benyttes i nærheden af varmekilder

3. Enheden må ikke udsættes for direkte sollys.

4. Enheden skal altid opbevares eller flyttes

i opretstående position.

5. Dæk ikke apparatet til, mens det anvendes, eller

6. Sørg altid for når vandpumpens afløbsslange er

monteret, at slangen fører til et effektivt afløbssted.

7. Tøm altid enheden for kondensvand, før den stilles

1.2 Ting at huske ved brug af klimaanlægget

PAS PÅ! Advarsler for brug

Ingen dele af dette produkt må ændres.
Stik aldrig genstande ind i nogen del af enheden.
Kontrollér, at den anvendte strømforsyning har korrekt spænding. Apparatet må kun tilsluttes et lysnet med 220-240 V, 50 Hz, 10 A. Brug af en strømforsyning med forkert spænding kan medføre beskadigelse af enheden og risiko for brand.
Brug altid et relæ eller en sikring med korrekt spændingsangivelse. Du må under ingen omstændigheder bruge, ledninger, stifter eller andre genstande i stedet for en korrekt sikring.
Ved eventuel unormal drift af klimaanlægget (f.eks. brændt lugt), skal det straks slukkes, og strømforsyningen afbrydes. PAS PÅ! Advarsel vedrørende netledningen
Dette netstik må kun indsættes i en korrekt stikkontakt. Det må ikke bruges sammen med forlængerledninger af nogen art.
Indsæt netstikket korrekt i stikkontakten, og kontrollér, at det ikke sidder løst. DANSK

Du må ikke trække i eller ændre netledningen eller nedsænke den i vand. Træk og forkert behandling af netledningen kan resultere i beskadigelse af enheden og elektrisk stød.
Hvis netledningen beskadiges, skal den udskiftes af producenten, dennes serviceleverandør eller en montør med tilsvarende kvalifikationer for at forebygge, at nogen udsættes for fare. Netledningen må kun udskiftes med den ledning, som producenten har angivet.

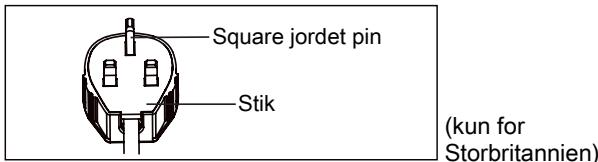

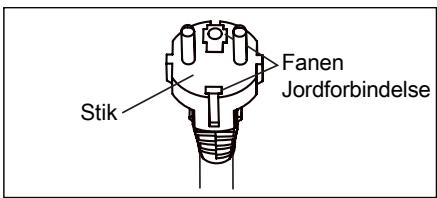

Apparatet skal tilsluttes jord. Apparatet er udstyret med en netledning med jord. Stikket skal indsættes i en stikkontakt, der er korrekt monteret og jordet. Stik Fanen Jordforbindelse

Dette apparat er udstyret med et kabel, der har en jordet ledning tilsluttet til et jordet ben. Stikket skal indsættes i en stikkontakt, der er korrekt monteret og jordet. Det firkantede ben må under ingen omstændigheder skæres af eller fjernes fra stikket. Square jordet pin Stik

Sørg for at slukke for enheden og tage stikket ud af stikkontakten, før der udføres vedligeholdelse eller rengøring.
Sprøjt eller hæld ikke vand direkte på enheden. Vand kan give elektrisk stød eller skade udstyret.
Klimaanlægget skal tømmes for vand, før det flyttes (se side 14). Hvis der er vand i tanken, kan det løbe ud, når anlægget flyttes. 50 www.electrolux.com

For at sikre korrekt tømning må afløbsslangen ikke være bøjet og må ikke være hævet under affugtningstilstand. Ellers kan der løbe vand ud i rummet.
Temperaturen rundt om afløbsslangen må ikke være under frysepunktet under brug. Afløbsvandet kan fryse i slangen, hvilket medfører, at vandet i enheden løber ud i rummet.
Luftudblæsningen må ikke blokeres. Kølefunktionen kan blive reduceret eller afbrudt helt.
Installér en fejlstrømsafbryder (RCD) for at beskytte mod elektrisk stød i overensstemmelse med britisk standard og regler for ledningsføring.
Udsættelse for direkte luftstrøm i længere tid kan være skadeligt for helbredet. Undgå at udsætte beboere, husdyr eller planter for direkte luftstrøm i længere tid ad gangen.
Klimaanlægget må ikke bruges til ikkespecificerede anvendelsesformål (f.eks. til sikring af præcisionsudstyr, madvarer, husdyr, planter og kunstgenstande). Dette kan skade disse ting.

2. ANVISNINGER VEDR. SIKKERHED

2.1 Driftsbemærkninger

Lad kompressoren stå i 3 minutter, før den starter kølingen igen. Hvis du slukker for klimaanlægget og tænder for det med det samme igen, går der tre minutter, før kompressoren starter kølingen. En elektronisk enhed i enheden sørger for, at kompressoren forbliver slukket i tre minutter af sikkerhedshensyn.
I tilfælde af strømsvigt under brug ventes 3 minutter før genstart af enheden. Genstart derefter klimaanlægget Hvis du genstarter klimaanlægget inden for tre minutter, vil en beskyttelsesenhed i enheden muligvis medføre, at kompressoren slukkes. Beskyttelsesenheden forhindrer, at klimaanlægget køler i ca. 5 minutter. Eventuelle tidligere indstillinger annulleres, og enheden vender tilbage til de oprindelige indstillinger.

Drift ved lav temperatur: Fryser enheden til? Der kan opstå frysning, hvis enheden anvendes tæt på 18 ℃ under forhold ved lav omgivelsestemperatur, især om natten. Under disse forhold kan et yderligere temperaturfald medføre, at enheden fryser. Ved at indstille enheden til en højere temperatur, undgås det, at den fryser.
Affugtningstilstanden øger rumtemperaturen. The unit generates heat during dehumidification mode and the room temperature will rise. Der blæses varm luft ud af luftudblæsningen, men dette er normalt og er ikke tegn på et problem med enheden.
Klimaanlægget blæser den varme luft, der genereres af enheden, ud af rummet via en udblæsning, når den er i afkølingstilstand. In the mean time, the same amount of air will enter the room from outside through any openings of the room. DANSK

Brug ikke redskaber til at fremskynde optøningen, medmindre de er anbefalet af producenten.
Udstyret skal opbevares et sted uden løbende driftsrelaterede antændelseskilder (eksempelvis: åben ild, anvendt gasudstyr eller elvarmer)
Undgå stansning eller brænding.
Udstyret skal installeres, betjenes og opbevares i et rum med et gulv, der er større end 12 m2.
Nationale gasbestemmelser skal overholdes.
Ventilationsåbningerne må ikke blokeres.
Apparatet skal opbevares på et sted med god udluftning og et lokale på maksimalt 12 m2.
Enhver, som arbejder med eller åbner kølemiddelkredsløbet, skal have gyldigt certifikat fra et branchegodkendt organ, med autorisation til sikker håndtering af kølemiddel ifølge specifikationer, der er anerkendte for branchen.
Service skal kun udføres ifølge udstyrsproducentens vejledning. Vedligeholdelse og reparation kræver assistance fra fagfolk uddannet i brugen af brandbart kølemiddel.
Produktet indeholder lithium/ møntcellebatteri. Hvis du kommer til at sluge et brugt lithium/møntcellebatteri eller får det ind i kroppen, kan det forårsage indre forbrænding og føre til dødsfald i løbet af blot 2 timer. Hold altid batterirummet lukket. Hvis batterirummet ikke lukker til, så brug ikke produktet mere, tag batterierne ud og hold det væk fra børn. Hvis du tror der er risiko for, at batterier er blevet slugt eller er kommet ind i kroppen, så søg straks læge. Følgende anvisninger skal følges for at undgå personskade på brugeren eller andre personer eller materiel skade. Forkert betjening som skyldes, at anvisningerne ikke følges, kan medføre personskade eller materiel skade. Alvorligheden er klassificeret af følgende indikationer: Betydningen af symboler, der anvendes i denne vejledning, er vist nedenfor: ADVARSEL! Symbolet viser muligheden for dødsfald eller alvorlig personskade. PAS PÅ! Dette symbol angiver risiko for personskade eller materiel skade. Dette symbol angiver aldrig at gøre dette. Dette symbol angiver, at dette altid skal gøres.

2.2 Advarsel under brug

ADVARSEL! Advarsel under brug 52 www.electrolux.com Advarsel Betydning Sæt stikket korrekt i stikkontakten Ellers kan det medføre elektrisk stød eller brand pga. for høj varmedannelse Enheden må ikke tændes eller slukkes ved at sætte stikket i eller tage det ud Det kan medføre elektrisk stød eller brand pga. varmedannelse Brug ikke en beskadiget eller ikkespecificeret netledning Det kan medføre elektrisk stød eller brand. Hvis netledningen er beskadiget, skal den udskiftes af producenten, et autoriseret servicecenter eller en montør med tilsvarende kvalifikationer for at forebygge, at nogen udsættes for fare Du må ikke ændre længden af netledningen Det kan medføre elektrisk stød eller eller bruge den i stikkontakten samtidigt brand pga. varmedannelse med andre apparater Betjen ikke apparatet med våde hænder eller i et fugtigt miljø Fare for elektrisk stød Undgå at udsætte personer i rummet for direkte luftstrøm Det er sundhedsskadeligt Sørg altid for korrekt jording Ukorrekt jordforbindelse kan medføre elektrisk stød Undgå, at der løber vand ind i de elektriske dele Det kan medføre funktionsfejl eller elektrisk stød Sørg altid for, at der er monteret en el-tavle og en særskilt strømkreds Ukorrekt montering kan medføre brand og elektrisk stød Kobl enheden fra, hvis der kommer underlige lyde, lugte eller røg fra den Det kan medføre brand og elektrisk stød Undgå at bruge stikkontakten, hvis den er løs eller beskadiget Det kan medføre brand og elektrisk stød Enheden må ikke åbnes under drift Det kan medføre brand og elektrisk stød Hold skydevåben på afstand Det kan forårsage brand Netledningen må ikke bruges i nærheden Det kan medføre brand og elektrisk stød af varmeapparater Nedledningen må ikke bruges i nærheden Det kan medføre eksplosion eller brand af brændbar gas eller brændbare væsker, f.eks. benzin, benzen, fortynder osv. Udluft lokalet godt, før du bruger klimaanlægget, i tilfælde af en gaslækage fra et andet apparat Det kan medføre eksplosion, brand og forbrændinger Enheden må ikke skilles ad eller ændres Det kan medføre fejlfunktion og elektrisk stød DANSK

PAS PÅ! Forsigtig Betydning Rør ikke ved enhedens metaldele, når luftfilteret skal tages ud Risiko for personskade Rengør ikke klimaanlægget med vand Der kan komme vand i enheden, der nedbryder isoleringen. Det kan føre til elektrisk stød Udluft lokalet godt, når enheden bruges sammen med brændeovn og lignende Der kan blive iltmangel i lokalet Når enheden skal renses: Sluk for den, og sluk på husets el-tavle Rens ikke enheden, når den er under spænding. Det kan medføre brand og elektrisk stød, med fare for personskade Anbring ikke husdyr eller planter, hvor de udsættes for direkte luftstrøm Dette kan skade dyret eller planten Må ikke anvendes til særlige formål Klimaanlægget må ikke benyttes til præcisionsudstyr, madvarer, kæledyr, planter og kunstgenstande. Det kan medføre kvalitetsforringelse, osv Sluk for enheden, og luk vinduet i tilfælde Hvis enheden benyttes med åbent vindue, af kraftig storm eller kan det give vandskader i lokalet, på Tag fat i selve stikket når det tages ud Fare for elektrisk stød og skade på enheden Sluk på afbryderen til lysnettet, når enheden ikke skal bruges i længere tid Risiko for brand eller at enheden svigter Anbring ikke genstande omkring luftindtag eller i aftræk Risiko for brand eller at enheden svigter Sørg altid for, at filtrene sidder fast. Rengør luftfiltre hver anden uge Brug uden filtre kan føre til, at enheden svigter Brug ikke skrappe rengøringsmidler som voks eller fortynder Kabinettets udseende kan blive forringet på grund af farveændring eller skrammer Stil ikke noget tungt på netkablet, og sørg for, at kablet ikke kommer i klemme Ellers er der fare for brand eller elektrisk stød Drik ikke vand tømt fra airconditioner Det indeholder forurenende stoffer og er sundhedsskadeligt Vær forsigtig ved udpakning og montering Skarpe kanter kan medføre personskade Hvis der kommer vand i enheden: Sluk for enheden på stikkontakten, og sluk på el-tavlen. Afbryd forsyningen ved at tage stikket ud af kontakten, og kontakt en autoriseret servicetekniker Fare for elektrisk stød og skade på enheden 54 www.electrolux.com

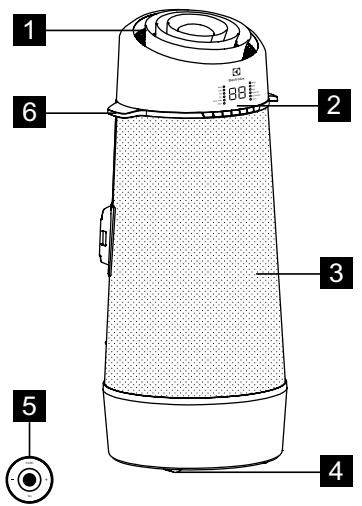

1 Luftudledning 2 Betjeningspanel Fig. 1 6 Bærehåndtag (begge sider) 7 Filter 8 Udluftning 3 Luftindtag 4 Styrehjul 9 Afløb 5 Fjernbetjening 10 Nederste afløbsudgang

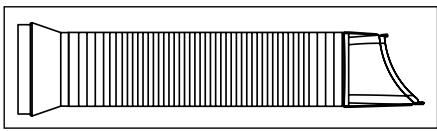

Udblæsningsslange 1 stk.

Vinduesskydesæt 1 stk.

Afløbsslange- og adapter 1 stk.

Fastgørelsesrem 1 set

Fjernbetjening 1 stk. Fig. 2

Kontrollér, at alt tilbehør er inkluderet i pakken, og se monteringsvejledningen for at få oplysninger om anvendelsen. DANSK

5.1 Exhausting hot air

I AFKØLINGS-tilstand skal apparatet anbringes tæt på et vindue eller en åbning, så den varme udblæsningsluft kan ledes udenfor. Placer først enheden på et jævnt underlag og sørg for at der er mindst 30 cm afstand hele vejen rundt og at den er i nærheden af en strømkilde med et enkelt kredsløb.

1. Forlæng hver side af slangen (Fig. 3).

)LJ Vinduesskydesæt Minimum: 56 cm Maximum: 112 cm Se under ”5.2 Installation i vindue” om anvendelse af vindueskit. Fig. 3

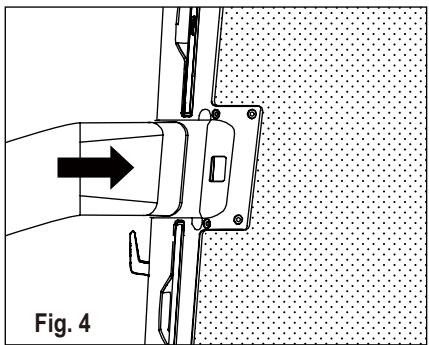

2. Før adapter A ind i hullet i enheden

som vist på fig. 4. Slangen kan forlænges fra sin oprindelige længde på 38 cm og op til 150 cm, men det er bedst at holde længden så kort som mulig. Sørg desuden for, at slangen ikke bøjes kraftigt eller hænger i en bue. (fig. 7) )LJ

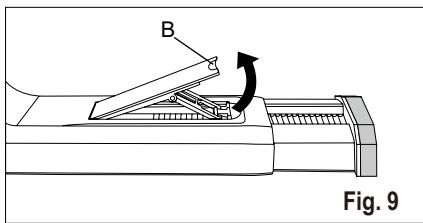

3. Installer vindueskit på vinduet og før

vinduesglidesættet på vindueskarmen. (fig. 9)

2. Sæt vinduesglidesættet på vinduet.

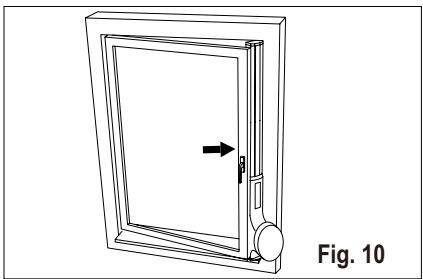

Justér længden af vinduesskydesættet efter vinduets højde (fig. 10).

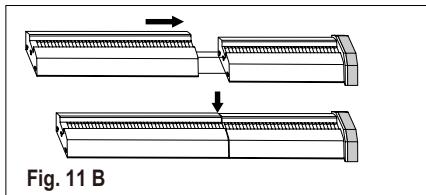

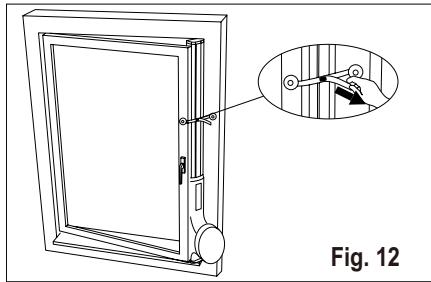

3. Tryk tilbage på låsehåndtaget og

monter længden af vinduesglidersættet, luk vinduet og pres vindueskittet mellem vindue og vinduesrammen for at fastgøre vindueskittet, træk beskyttelsesfolien af bagsiden og monter på vinduesrammen, spænd remmen (fig. 12). )LJ Teleskoparmen kan trækkes ud, hvis vinduet er for højt. Tag først teleskoparmen helt ud (fig. 11 A). Juster de 3 kroge på forlængerarmen (sælges separat) i de 3 huller på enden og før de 3 kroge gennem hullerne, tryk ned på forlængerarmen for at låse (fig. 11 B). Glid den samlede teleskoparm tilbage i vindueskittet (fig.11 C). )LJ

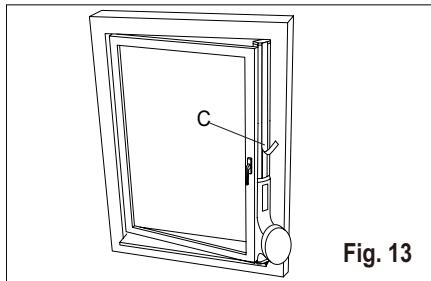

4. Skær pyntefolien af i passende længde

og sæt på forlængerarme (fig. 13).

1 Viser temperatur 2 Filternulstillingsknap (holdes inde 5 Sænk temperatur 6 Sets-funktion 3 Vælger blæserhastighed 4 Øg temperatur 8 wifi-knap i 3 sekunder) 7 Tænder og slukker for enheden

2. Brug en mønt eller andet til at dreje

modsat urets retning for at åbne det. (fig. 20 & 21)

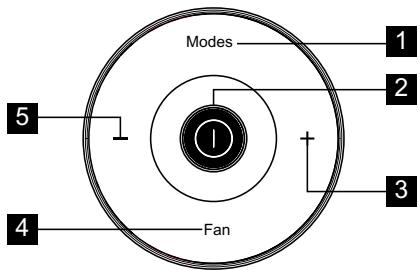

)DQ )LJ 1 Tryk for at vælge funktion 2 Tryk for at tænde eller slukke enheden 3 Tryk for at vælge højere temperatur 4 Tryk for at vælge blæserhastighed 5 Tryk for at vælge lavere temperatur Åbn bagcover og fjern beskyttelsesfolie for at aktivere fjernstyring ved første anvendelse. Sådan udskiftes batteriet

1. Vend fjernbetjeningen. I bunden

af fjernbetjeningen er der et hul. )LJ

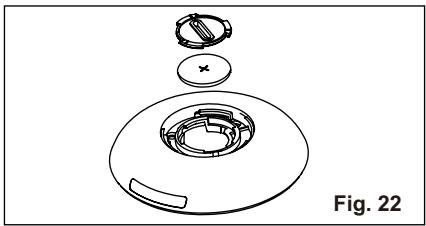

3. Brug samme måde til at beskytte

coveret indeni og tage batteriet ud. (Fig. 22)

3. Brug ikke andre batterier end den

5. Batterier må ikke smides ind i åben

4. Udskift batteriet og sæt inder-cover

og bagcover på igen. Batteritype: RG15D/E-ELL (oplyst spænding: 3VDC) ADVARSEL! Brug batteriet korrekt

1. Risiko for kemisk forbrænding.

Opbevar vaskemidler utilgængeligt for børn.

2. Sørg for batterierne isættes korrekt.

ild. Batterier kan eksplodere eller lække.

6. De skal bortskaffes på korrekt vis

og holdes på afstand af børn og selv brugte batterier kan forårsage personskade.

7. Undgå skade ved at fjerne batterier,

der ikke bruges i længere tid.

8. Enheden opfylder kapitel 15 i

FCC Rules. Betjening skal opfylde følgende to krav: (1) Enheden må ikke være kilde til skadelig interferens og (2) enheden skal virke på trods af interferens, som kan forårsage uønsket betjening.

7. BETJENINGSVEJLEDNING

En del af følgende vejledning gælder kun brug af kontrolpanelet.

7.1 Brug af kontrolpanel

Varmefunktion (visse modeller) I denne tilstand SKAL udblæsningsslangen bruges.

1. Tryk på ”Modes” til ”Heat” lyser.

2. Tryk ”−” & ”+” for at vælge den

ønskede indstilling.

3. Tryk på knappen ”fan speed” for at

vælge den ønskede blæserhastighed.

4. Tilsluttet afløbsslange. Se afsnittet 7.3

Aftapning. Kølefunktion I denne tilstand SKAL udblæsningsslangen bruges.

1. Tryk på knappen ”Modes”, indtil

indikatoren ”Cool” lyser.

2. Tryk ”−” & ”+” for at vælge den

ønskede indstilling.

3. Tryk på knappen ”Fan speed” for at

vælge den ønskede blæserhastighed. Det er ikke nødvendigt at bruge afløbsslangen i kølefunktion. Blæserfunktion I denne tilstand skal der ikke bruges udblæsningsslange eller afløbsslange.

1. Tryk på ”Modes” til ”Fan” lyser.

2. Tryk på knappen ”Fan speed” for at

vælge den ønskede blæserhastighed.

3. Blæseren kører ved den valgte

hastighed, og displayet viser rumtemperaturen. DANSK

Tørring DEAKTIVERE WIFI-MODUL: I denne tilstand behøver du ikke at bruge udblæsningsslangen, MEN det opsamlede vand skal ledes ud. Se afsnittet 7.3 Aftapning. Wifi-modulet kan deaktiveres ved at holde knappen ”Connect button” og ”−” inde i 3 sekunder. Tryk på tilslut-knappen igen for at aktivere wifi-modulet. Det tager ca. 10 sekunder for modulet at starte igen.

1. Tryk på ”Modes” til ”Dry” lyser.

2. Blæseren kører ved lav hastighed,

og displayet viser rumtemperaturen.

3. Hold døre og vinduer lukkede for at

opnå den bedste virkning.

4. Tilsluttet afløbsslange. Se afsnittet

Hvis ”A5” vises i displayet, er der fejl i rumtemperaturføleren. Kontakt dit autoriserede servicecenter. Auto-tilstand Sørg altid for, at udblæsningsslangen er monteret i denne tilstand. Når klimaanlægget indstilles til tilstanden AUTO, vælges automatisk afkøling, opvarmning (ikke tilgængelig for modeller kun med køling) eller blæser alene, afhængigt af den valgte temperatur og rumtemperaturen. Klimaanlægget styrer automatisk rumtemperaturen tæt på den temperatur, du har indstillet. I tilstanden AUTO kan der ikke vælges blæserhastighed.

1. Tryk på knappen ”Modes”, indtil

indikatoren ”Auto mode” lyser. Når ”Auto mode” er valgt, kører enheden automatisk ifølge faktisk lokaletemperatur. Kontroller filterfunktion

1. Rengøring af filteret.

2. Tryk og hold knappen ”filter” inde i 3

sekunder for at slukker filterindikatoren. Hvis ”E5” vises i displayet, er der fejl i fordampertemperaturføleren. Kontakt dit autoriserede servicecenter. Hvis ”E4” vises i displayet, er der kommunikationsfejl i displaypanelet. Kontakt dit autoriserede servicecenter. Hvis ”P1” vises i displayet, er bundbakken fuld. Flyt forsigtigt enheden til et aftapningssted, fjern afløbsproppen i bunden, og lad vandet løbe ud. Genstart enheden, indtil ”P1”-symbolet forsvinder. Kontakt service, hvis fejlen fortsat vises. Indstil blæserhastighed Du kan vælg ønsket blæserhastighed ved at trykke på knappen ”Fan speed”. Blæserhastigheden ændres i følgende rækkefølge: ”Auto Fan”, ”High”, ”Mid”, ”Low”. Efter valg af blæserhastighed ”Auto Fan”, ”High”, ”Mid” eller ”Low” lyser den tilhørende blæserhastighed. I tilstanden Auto og Dry kan der ikke vælges blæserhastighed. Hvis ”E7” vises i displayet, er der kommunikationsfejl i displaypanelet. Kontakt autoriseret Electrolux Service Center. 60 www.electrolux.com

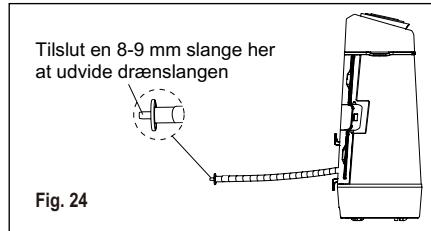

I varme- og tørrefunktionen skal du tilslutte afløbsslangen til udløbet bag på enheden for at tømme kondens. Ellers virker den måske ikke korrekt og vil vise beskeden ”P1”. A. Udtømmes i et afløb, der er lavere end enheden. B. Enheden har en pumpe til at tømme kondens. Nu, hvor du er bekendt med betjeningen, er der flere funktioner, som du bør kende. )LJ Efter behov kan du forlænge afløbsslangen ved at sætte en adapter på enden og bruge en 8-9 mm forlængerslange. (fig. 24) 7LOVOXWHQPPVODQJHKHU DWXGYLGHGU¨QVODQJHQ )LJ I kølefunktion udskfites gummistopper til slangekobling for optimal ydeevne.

Afkølingsfunktionen har en automatisk 3 minutters udskudt start, hvis der slukkes og tændes hurtigt for enheden. Dette forhindrer overophedning af kompressoren, eller at relæet på eltavlen slår fra. Blæseren kører fortsat i dette tidsrum.
Temperaturen kan indstilles mellem 16 °C og 32 °C.
Displayet kan vises temperaturen i grader Fahrenheit eller grader Celsius. Du kan skifte fra den ene måleenhed til den anden ved at trykke på og holde temperaturknapperne Op (+) og Ned (–) nede samtidigt i 3 sekunder.
Der er 2 sekunders forsinkelse, før kompressoren lukker ved valg af blæser. Det er for at sikre, at der kan rulles videre til næste funktion.
Efter en strømafbrydelse husker enheden den seneste indstilling og vender tilbage til denne, når strømmen kommer igen.
Driftstemperatur for denne funktion er 16 °C to 35 °C.
Under normal betjening viser enheden rumtemperaturen, men når den er over 37 °C, vises ”HI”.
Efter 60 sekunders inaktivitet slukkes display og indikator. Tryk på en knap på kontrolpanelet eller fjernbetjeningen og displayet fortsætter. DANSK

Rengør klimaanlægget regelmæssigt for at holde det i god stand.

8.1 Rengøring af luftfilter

Sørg for, at koble enheden fra lysnettet før rengøringen for at undgå elektrisk stød eller risiko for brand. Beskriv opgaven her (valgfri).

1. Tag fat i filerfanen og træk 4 filtre

af fra bagsiden et ad gangen.

2. Vask filteret ved hjælp af flydende

opvaskemiddel og varmt vand. Skyl filteret grundigt. Ryst forsigtigt overskydende vand af filteret. Filteret kan også støvsuges i stedet for at vaske det. Sørg for, at filteret er helt tørt, før det sættes på plads.

3. Sæt filteret på igen når det er tørt.

8.2 Rengøring af kabinettet

Kabinettet og fronten kan tørres af med en oliefri klud eller vaskes med en klud, opblødt i en opløsning af varmt vand og et mildt opvaskemiddel. Skyl grundigt og tør af. Vær forsigtig ved rengøring af enheden.

Brug aldrig skrappe rengøringsmidler, voks eller pudsemiddel på kabinettets forside.
Sørg for at vride overskydende vand af kluden, før du tørrer knapperne af. Overskydende vand på eller rundt om knapperne kan beskadige klimaanlægget.

8.3 Vinteropbevaring

Hvis du planlægger at stille apparatet til opbevaring om vinteren, skal det dækkes med plastik eller anbringes i den oprindelige emballage. Sørg for, at koble klimaanlægget fra lysnettet for at undgå elektrisk stød eller risiko for brand.

Gennemgå listen, inden du tilkalder service. Det kan spare dig tid og penge. Listen omfatter almindeligt forekommende hændelser, som ikke skyldes fejl i forarbejdning eller materialer på apparatet. Klimaanlægget starter ikke.

Stikket er ikke indsat i stikkontakten. Sæt stikket helt ind i stikkontakten.
Sikringen er sprunget, eller relæet på el-tavlen er slået fra. Udskift sikringen med en af forsinkelsestypen, eller slå relæet til igen.
Klimaanlægget er slået fra (OFF). Tænd for klimaanlægget (ON), og vælg den ønskede indstilling.
P1 vises i displayet. Tøm vand af klimaanlægget som beskrevet i afsnittet 7.3 Aftapning.
Rumtemperaturen er lavere end den indstillede temperatur (afkølingstilstand). Indstil temperaturen igen. Luften fra enheden føles ikke tilstrækkelig kold.
Klimaanlægget køler ikke, før rumtemperaturen stiger til over 16 °C.
Indstil en lavere temperatur.
Kompressoren er slået fra pga. ændring af tilstand. Vent ca. 3 minutter, og lyt efter, at kompressoren starter igen, når klimaanlægget er indstillet til afkølingstilstand. Klimaanlægget køler, men rummet er for varmt – der dannes IKKE is på kølespolen bag fronten.
Udendørstemperatur uner 16 °C. Til afrimning vælges blæserfunktion.
Luftfilteret er muligvis snavset. Rens filteret. Se afsnittet 8. Vedligeholdelse og rengøring. Vælg blæsertilstand for at afrime. 62 www.electrolux.com

Temperaturen er indstillet for lavt til køling om natten. Spolen afrimes ved at vælge blæsertilstand. Indstil derefter en højere temperatur.
Udblæsningskanalen er ikke tilsluttet eller er blokeret. Se afsnittet 5.1. Udlednign af varm luft.

Døre, vinduer, spjæld osv. er åbne – der slipper kold luft ud. Luk døre, vinduer, spjæld osv.
Der blev tændt for nylig tændt for enheden i et varmt lokale. Lad der gå mere tid, før den ophobede varme fra vægge, loft, gulv og møbler forsvinder. Klimaanlægget køler, men rummet er for varmt - der dannes is på kølespolen bag fronten. Klimaanlægget tændes og slukkes ofte.

Luftfilteret er snavset – luftstrømmen begrænses. Rens luftfilteret. Se afsnittet

8. Vedligeholdelse og rengøring.

Temperaturen er indstillet for højt. Indstil en lavere temperatur.
Luftspjældet er indstillet forkert. Justér luftspjældet for at opnå en bedre luftfordeling.
Forsiden af enheden er blokeret af tæpper, persienner, møbler osv., hvilket reducerer luftfordelingen. Fjern blokerende genstande foran enheden.

Luftfilteret er snavset – luftstrømmen begrænses. Rens luftfilteret.
Den udvendige temperatur er meget varm. Indstil blæserhastigheden til en højere indstilling for at lede luft igennem kølespolerne hurtigere. Rummet er for koldt.
Den indstillede temperatur er for lav. Indstil en højere temperatur.

10. YDERLIGERE INFORMATION

Transport af udstyret indeholdende brandbart kølemiddel Se transportbestemmelserne. Markering af udstyr med skiltning Se lokale bestemmelser. Bortskaffelse af udstyr med brandbart kølemiddel Se nationale bestemmelser. Opbevaring af udstyr/apparat Opbevaring af udstyret skal ske i overensstemmelse med producentens anvisninger. Opbevaring af emballeret udstyr (som ikke er solgt) Lagring af emballeret (usolgt) udstyr. Emballeringsbeskyttelse skal udføres, så mekanisk skade på udstyet inden i emballagen ikke fører til lækage af påfyldt kølemiddel. Det maksimale antal stykker udstyr, der må opbevares sammen, fremgår af de lokale regler. Information om servicearbejde

1. Kontrol af område. Før arbejde udføres

med systemer indeholdende brændbart kølemiddel, skal der foretages en sikkerhedskontrol for at sikre, at antændelsesrisikoen er minimeret. Ved reparation af kølemiddelsystemet skal følgende forholdsregler følges inden arbejde udføres på systemet.

2. Fremgangsmåde. Arbejde skal udføres

under kontrollerede forhold for at minimere risikoen for brandbar gas eller damp samtidig med at arbejdet udføres.

3. Generelt arbejdsområde. Al

vedligeholdelsespersonale og andre, der arbejder på det stedet, skal instrueres i arten af det udførte arbejde. Arbejde på steder med begrænset plads skal undgås. Området omkring arbejdsstedet skal afspæres. Sørg for forholdene på stedet er afsikrede ved kontrol af brandbart materiale.

4. Kontrol af kølemiddel. Området

skal kontrolleres med en behørig kølemiddeldetektor før og under arbejdet, for at sikre at teknikeren er opmærksom på eventuelle brandbare stoffer. Sørg for at det anvendte lækagedetektorudstyr er egnet til brandbart kølemiddel, d.v.s. ingen gnister, tilstrækkelig forsegling eller intern sikring. DANSK

5. Tilstedeværelse af

brandlukningsudstyr. Udføres der svejsning på kølemiddeludstyret eller tilhørende dele, skal der være relevant brandslukningsudstyr til rådighed. Der skal være en pulverslukker eller CO2-brandslukker ved siden af påfyldningsområdet.

6. Ingen antændelseskilder. Ingen

personer, der udfører arbejde i forbindelse med kølemiddelsystem, som indebærer eksponering af rørarbejde, der indeholder eller har indeholdt brandbart kølemiddel, må anvende antændelseskilder på en måde, der indebærer risiko for brand eller eksplosion. Alle eventuelle antændelseskilder samt cigaretrygning skal holdes på behørig afstand af installationsstedet, reparationsstedet, fjernelses- og bortskaffelsesstedet, i forbindelse med hvilken at brandbart kølemiddel eventuelt kan frigøres i omgivelserne. Før der udføres noget arbejde, skal området omkring udstyret efterses for at sikre, at der ikke er risiko for brand eller antændelse. Der skal opsættes skiltning med ”Rygning forbudt”.

7. Udluftningsområde. Sørg for at

området er åbent eller tilstrækkeligt udluftet før adgang til systemet eller svejsearbejde udføres. Der skal fortsat være vis udluftning, mens arbejdet udføres. Udluftningen skal på sikker vis sprede frigjort kølemiddel og under optimale forhold føre det udendørs.

8. Kontrol af kølemiddeludstyr. Ved

udskiftning af elektriske komponenter skal de passe til formålet og opfylde specifikationerne. Producentens vedligeholdelses- og servicevejledning skal altid følges. Ved tvivl kontaktes producentens tekniske afdeling for afklaring. Følgende skal kontrolleres ved installation med brandbart kølemiddel: – Påfyldningsstørrelse opfylder rumstørrelsen, hvor kølemiddel og tilhørende dele installeres; – Udluftningsudstyr og udgange virker korrekt og blokeres ikke; – Anvendes der indirekte kølemiddelkredsløb, skal sekundærer kredsløb kontrolleres for tilstedeværelsen af kølemiddel.

– Mærkningen af udstyr er fortsat synlig og læselig. Ulæselig mærkning og skiltning skal afhjælpes; – Kølemiddelrør eller -komponenter installeres et sted, hvor de forventes ikke at blive udsat for stoffer, som kan ætse komponenter, der indeholder kølemiddel, medmindre komponenterne er fremstillet af et materiale, som i sig selv kan modstå.

9. Kontrol af elektrisk udstyr. Reparation

og vedligeholdelse af elektriske komponenter skal omfatte en proces for sikkerhedskontrol og eftersyn af komponenter. Findes der funktionsfejl, som kan gå ud over sikkerheden, må der ikke tilsluttes strøm til kredsløbet, før det er behørigt håndteret. Kan funktionsfejlen ikke straks rettes, men er det nødvendigt at fortsætte driften, anvendes der en relevant midlertidig løsning. Det rapporteres til udstyrsejeren, så alle parter er orienteret. Første sikkerhedskontrol omfatter:

kondensatorer er tømt: det gøres på en sikker måde uden risiko for gnister
og uden eksponering af strømførende elektriske komponenter og ledninger ved påfyldning, genetablering eller rensning af systemet;
jordingen er uden afbrydelse. Reparation af forseglede komponenter

1. Ved reparation af forseglede

komponenter skal alle elektriske forbindelser afbrydes fra udstyret, der arbejdes på, før forseglede dæksler osv. fjernes. Det er nødvendigt med elforsyning til udstyret i forbindelse med servicearbejdet, idet der skal være en form for permanent lækageregistrering på de mest kritiske steder for at advare om potentielt farlige situationer.

2. Vær navnlig opmærksom på følgende

for at sikre, at kabinettet ved arbejde på elektriske komponenter ikke ændres på en måde, hvorved beskyttelsesgraden påvirkes. Det omfatter skade på kabler, for mange tilslutninger, klemmer der ikke opfylder den originale specifikation, 64 www.electrolux.com pakningsskade, forkert montering af dåser, osv. Sørg for pakning eller forseglingsmaterialet ikke er ødelagt, så de ikke længere virker og kan forhindre indtrængen af brandbare stoffer. Udskiftningsdele skal overholdes producentens specifikationer. BEMÆRK! Brugen af silikonemasse kan begrænse effektiviteten af visse typer udstyr til lækagedetektion. Selvsikrede komponenter behøver ikke være isoleret, før du arbejder med dem. Reparation af selvsikrede komponenter Anvend ikke permanent induktionseller kapacitansbelastning på kredsløb uden at sikre, at det ikke overskrider den tilladte spænding og strøm, der tillades for udstyret. Selvsikrede kompnenter er kun typer, der kan arbejdes mens de er aktive og i nærheden af brandbar atmosfære. Testudstyret skal have korrekt mærkeværdi. Udskift kun komponenter med dele, der specificeres af producenten. Andre dele kan føre til antændelse af kølemiddel i atmosfæren fra lækage. Kabelføring Kontroller at kablerne ikke udsættes for slid, rust, for højt tryk, vibration, skarpe kanter eller anden miljøpåvirkning. Samtidig kontrolleres effekten af aldring eller løbende vibration fra kilder såsom kompressorer eller blæsere. Registrering af brandbart kølemiddel Under ingen omstændigheder må potentielle antændelseskilder anvendes til søgning efter eller registrering af kølemiddellækage. Der må ikke anvendes detektorlampe (eller anden detektor med blottet flamme). Lækageregistreringsmetoder Følgende lækageregistreringsmetoder accepteres for systemer med brandbart kølemiddel. Elektronisk lækagedetektorer kan anvendes til at registrere brandbart kølemiddel men deres følsomhed er muligvis ikke tilstrækkelig eller skal kalibreres igen. (Registreringsudstyr skal kalibreres et sted uden kølemiddel.) Sørg for at detektoren ikke er en potentiel antændelseskilde og egnet til kølemiddel. Lækageregistreringsudstyr indstilles til en procentandel af LFL for kølevæsken og kalibreres for den anvendte kølevæske og den relevante procentandel af gassen (maks. 25 %) bekræftes. Lækageregistreringsvæske er egnet til brug med de meste kølemiddel men brug af kølemiddel indeholdende klorin skal undgås, idet klorin kan reagere med kølemiddel og ætse kobberrør. Er der mistanke om lækage, fjernes eller slukkes alle blottede flammer. Konstateres der lækage af kølemiddel, som skal loddes, fjernes alt kølemiddel fra systemet, eller det isoleres ved hjælp af lukkeventilerne, i en del af systemet uden kontakt med lækagen. Systemet renses med oxygenfri nitrogen (OFN) både før og under lodningen. Fjernelse og tømning Ved åbning af kølemiddelkredsløbet med henblik på reparation eller andet formål skal standardfremgangsmåden følges. Bedste praksis skal dog følges på grund af antændelsesrisikoen. Følgende procedure følges:

Tøm kølemiddel; Rens kredsløbet med en inert gas; Udfør tømning; Rens igen med en inert gas; Åbn kredsløbet med skæring eller lodning. Kølemiddelpåfyldningen genetableres i behørige cylindre. Systemet skylles med OFN for at sikre enheden. Det kan være nødvendigt at gentage flere gange. Der må ikke anvendes trykluft eller ilt. Skylning opnås ved at bryde vakuumet i systemet ved hjælp af OFN og forsætte påfyldning, indtil driftstrykket er nået, derefter udlufte i atmosfæren og derefter ned til vakuum. Processen gentages til systemet er tømt for kølemiddel. Når det sidste OFN anvendes, udluftes systemet til det atmosfæriske tryk er nået, så arbejdet kan udføres. Det er afgørende for at udføre lodning på rør. Sørg for vakuumpumpens udgang ikke lukkes i forhold tli antændelseskilder og at der udluftning. DANSK Påfyldningsprocedure Udover almindelig påfyldning skal følgende krav opfyldes:

Undgå kontaminering af forskellige kølemidler ved brug af påfyldningsudstyr. Slanger eller ledninger skal være så korte som mulige for at minimere deres indhold af kølemiddel.
Cylinderen skal stå op.
Sørg for kølemiddelsystemet er jordet inden påfyldnign af kølemiddel på systemet.
Mærk systemet når påfyldning er udført(hvis det ikke allerede er sket).
Pas særligt på ikke at overfylde kølemiddelsystemet. Før påfyldning af systemet skal det tryktestes med OFN. Systemet skal lækagetestes ved afsluttet påfyldning men inden idrifttagning. Der skal udføres en opfølgningstest, før man går fra stedet. Idrifttagning Før det udføres, er det vigtigt, at teknikeren kender udstyret i alle detaljer. Det er anbefalet som god praksis, at alt kølemiddel sikres. Før det udføres, skal der tages en olie- og kølemiddelprøve. Det er afgørende, at den elektriske strøm er tilgængelig, før opgaven påbegyndes.

1. Lær udstyret og dets betjening at

2. Elektrisk isolering af systemet.

3. Før det udføres, sikres det at:

Mekanisk håndteringsudstyr forefinde efter behov til håndtering kølemiddelbeholdere;
Alt personligt beskyttelsesmiddel forefindes og anvendes korrekt;
Tømningsprocessen tilses løbende af en kompetent person;
Tømningsudstyr og beholdere opfylder relevante standarder.

4. Nedpumpning af kølemiddelsystem

5. Er vakuum ikke muligt, tilvejebringes

en manifold, så kølemidlet kan fjernes fra systemets forskellige dele.

6. Sørg for beholderen står på vægten,

før tømningen udføres.

7. Start maskinen og betjen ifølge

producentens anvisninger.

8. Overfyld ikke beholderne.

(Maks. 80 % væskepåfyldning).

9. Det maksimale driftstryk for

beholderen må ikke overskrides, heller ikke kortvarigt.

10. Når beholderne er fyldt korrekt og

processen udført, skal det sikres, at beholdere og udstyr straks fjernes fra stedet og at alle isoleringsventiler på udstyret er lukkede.

11. Tømt kølemiddel må ikke fyldes på

andet kølemiddelsystem, medmindre det forinden renses og kontrolleres. Mærkning Udstyr skal mærkes, så det fremgår at det er taget i brug og tømt for kølemiddel. Mærkningen skal dateres og underskrives. Sørg for mærker på udstyret, som angiver udstyret indeholder brandbart kølemiddel. Tømning Ved fjernelse af kølemiddel fra systemet i forbindelse med service eller ibrugtagning, anbefales det som god praksis at fjerne alt kølemiddel å sikker vis. Ved overførsel af kølemiddel til beholdere skal det sikres, at der kun anvendes korrekte kølemiddelbeholdere. Sørg for at have det rette antal beholdere, der passer med mængden af kølemiddel. Alle beholdere er beregnet til det fjernede kølemiddel og mærket til kølemidlet (specialbeholdere til fjernelse af kølemiddel). Beholderne skal have trykventil og tilhørende lukkeventiler, der virker. Tomme beholdere tømmes og køles eventuelt forinden. Udstyret skal virke og der skal følge vejledning med for udstyret, og det skal være egnet til overførslen af brandbart kølemiddel. Der skal forefindes en kalibreret vægt, som virker. Slanger skal forefindes, komplet med lækagesikrede afbryderkobling og i god stand. Før maskinen tages i brug, kontrolleres det, at den virker, at den er behørigt vedligeholdt og at tilhørende elektriske komponenter er forseglede for at forhindre antændelse i tilfælde af udslip af kølemiddel. I tvivlstilfælde kontaktes producenten. 66 www.electrolux.com Det fjernede kølemiddel skal afleveres hos leverandøren i korrekt beholder og den tilhørende affaldsdokumentation udfyldes. Bland ikke kølemiddel i tømningsenhederne og navnlig ikke i beholderne. Fjernes der kompresorer eller kompressorolie, skal de først tømmes behørigt for at sikre, at der ikke er brandbart kølemiddel sammen med smøremidlet. Tømningsprocessen skal udføres før aflevering af kompressoren hos leverandøren. Der må kun anvendes elektrisk varme på selve kompressoren for at accelerere processen. Ved tømning af olie fra systemet, skal det ske på sikker vis. ADVARSEL!

Brug ikke redskaber til at fremskynde optøningen, medmindre de er anbefalet af producenten.

Udstyret skal opbevares et sted uden løbende driftsrelaterede antændelseskilder (eksempelvis: åben ild, anvendt gasudstyr eller elvarmer)
Undgå stansning eller brænding.
Sørg for kølemiddel ikke lugter.
Udstyret skal installeres, betjenes og opbevares i et rum med et gulv, der er større end 12 m2.
Udstyret skal opbevares i et korrekt ventileret område, hvor lokalets størrelse passer til det specifikke anvendelsesområde.
Enhver, som arbejder med eller åbner kølemiddelkredsløbet, skal have gyldigt certifikat fra et branchegodkendt organ, med autorisation til sikker håndtering af kølemiddel ifølge specifikationer, der er anerkendte for branchen.
Service skal kun udføres ifølge udstyrsproducentens vejledning. Vedligeholdelse og reparation kræver assistance fra fagfolk uddannet i brugen af brandbart kølemiddel.

Genbrug materialer med symbolet. Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Bortskaf ikke apparater, der er mærket med symbolet , sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune. DANSK

Barn må ikke leke med apparatet.
Pass på at du ikke tar fingrene på viften når du justerer horisontale lameller. 164 www.electrolux.com

Dette apparatet må jordes. Apparatet er utstyrt med en strømledning med jordledning. Strømpluggen må tilkoples en veggkontakt som er forskriftsmessig installert og jordet. Støpsel Kategorien jording

Eksponering for direkte luftstrøm over lengre tid kan være helsefarlig. Utsett ikke beboere, kjæledyr eller planter for direkte luftstrøm over lengre tid.
