Produkttype	Bærbar aircondition
Mærke	Electrolux
Model	EPH09MLIWE
Kølekapacitet (BTU)	9,000 BTU/t
Køleeffekt (kW)	2.6 kW
Energiklasse (køling)	A
Kølemiddel	R32
Luftstrøm (høj hastighed)	280 m³/t
Støjniveau (maks.)	56 dB(A)
Strømforsyning	220-240 V, 50 Hz
Strøm	4.2 A
Dimensioner (B x D x H)	44.6 x 35.0 x 71.5 cm
Nettovægt	25.0 kg
Bruttovægt	28.5 kg
Funktioner	Køling, affugtning, blæser, søvntilstand
Affugtningskapacitet	1.0 L/t
Luftfilter	Vaskbart, genanvendeligt
Timer	24-timers programmerbar
Fjernbetjening	Medfølger
Installationssæt	Vinduesforseglingssæt medfølger
Hjul	4 hjul for nem mobilitet
Selvfordampningssystem	Ja (behøver ikke tømme spand under de fleste forhold)
Vedligeholdelse	Rens luftfilter hver 2. uge; aftør udvendigt med fugtig klud
Sikkerhedsfunktioner	Automatisk genstart efter strømsvigt, termisk overbelastningsbeskyttelse

Ofte stillede spørgsmål - EPH09MLIWE ELECTROLUX

Hvordan installerer jeg vinduesforseglingssættet til min Electrolux EPH09MLIWE?

Mål din vinduesbredde, skær forseglingspladen til, og sæt den i vinduesåbningen. Tilslut udstødningsslangen til enheden og vinduesadapteren. Luk vinduet ned på forseglingspladen for at fastgøre den. Se installationsvejledningen for detaljerede trin.

Hvor ofte skal jeg rengøre luftfilteret?

Det anbefales at rengøre luftfilteret hver anden uge under normal brug. Et tilstoppet filter reducerer effektivitet og luftstrøm. For at rengøre, fjern filteret, støvsug eller vask med mild sæbe, og lad det tørre helt, før det sættes i igen.

Hvad gør 'søvntilstand'-funktionen?

Søvntilstand justerer temperaturen gradvist for at give et behageligt sovemiljø. Den øger typisk den indstillede temperatur med 1°C efter den første time og med yderligere 1°C efter den anden time. Blæserhastigheden reduceres også for mere støjsvag drift.

Hvorfor køler min aircondition ikke nok?

Kontroller, at luftfilteret er rent, udstødningsslangen ikke er knækket eller blokeret, og vinduesforseglingssættet er korrekt installeret. Sørg også for, at enheden er passende størrelse til rummet (maks. 20-25 m² for 9000 BTU). Rumtemperaturen kan være for høj, eller enheden kan være i direkte sollys.

Hvordan bruger jeg timerfunktionen?

Tryk på Timer-knappen på fjernbetjeningen eller enheden. Brug pilknapperne til at indstille den ønskede tid (fra 1 til 24 timer). Enheden starter eller stopper automatisk efter den indstillede tid, afhængigt af om du indstiller en tænd-timer eller en sluk-timer.

Skal jeg tømme vandtanken?

EPH09MLIWE har et selvfordampningssystem, der genbruger kondensvand til at køle kondensatoren, så det meste vand fordampes. Ved høj luftfugtighed kan det være nødvendigt at tømme den interne tank manuelt, hvis enheden slukker og viser indikator for fuld tank.

Hvad er den korrekte måde at opbevare airconditionen om vinteren?

Rens filteret og dræn eventuelt resterende vand fra enheden. Kør enheden på blæsertilstand i et par timer for at tørre indvendigt. Fjern udstødningsslangen og forseglingssættet. Opbevar enheden oprejst på et tørt, støvfrit sted.

Kan jeg bruge en forlængerledning med airconditionen?

Det anbefales ikke at bruge en forlængerledning, da det kan forårsage spændingsfald og overophedning. Enheden bør tilsluttes direkte til en korrekt dimensioneret stikkontakt (220-240V, 10A minimum). Hvis en forlængerledning er absolut nødvendig, brug en tung ledning på 14 AWG eller tykkere.

Hvordan nulstiller jeg enheden efter et strømsvigt?

Enheden har en automatisk genstartsfunktion, der automatisk genoptager drift med de tidligere indstillinger, når strømmen vender tilbage. Ingen manuel nulstilling er nødvendig. Hvis den ikke genstarter, tag stikket ud i 5 minutter og sæt det i igen.

Hvad betyder fejlkoden 'F' på displayet?

En 'F' fejlkode indikerer typisk en sensorfejl (f.eks. rumtemperatursensor eller spolesensor). Prøv at slukke enheden, tage stikket ud i 10 minutter og genstarte. Hvis koden fortsætter, kontakt Electrolux service.

BRUGSANVISNING EPH09MLIWE ELECTROLUX

Sikkerhedsforanstaltninger 27

forløb 28

Fjernbetjening 28

Tak for dit køb af et Electrolux-apparat. Du har valgt et produkt, som giver dig årtiers professionel erfaring og innovation på én gang. Genialt og elegant. Det er designet med dig i tankerne. Så uanset hvornår du bruger det, kan du være sikker på, at du får fantastiske resultater hver gang.

Velkommen til Electrolux.

Besøg vores websted for:

Få rådgivning, brochurer, fejlfinding, serviceinformation: www.electrolux.dk

Registrere dit produkt for bedre service: www.electrolux.com/productregistration

Købe tilbehør, forbrugsvarer og originale reservedele til dit apparat: www.electrolux.com/shop

KUNDEPLEJE OG SERVICE

Vi anbefaler brugen af originale reservedele.

Sørg for at have følgende data tilgængelig, når du kontakter service.

Du finder oplysningerne på maskinens typeskilt. Model, PNC, Serienummer.

Advarsel /Forsigtig-Sikkerhedsanvisninger.

Generelle oplysninger og gode råd

Miljøoplysninger

Ret til ændringer uden varsel forbeholdes.

SIKKERHEDSFORANSTALTNINGER

• Læs vejledningen omhyggeligt inden drift.
• Gem vejledningen, så du nemt kan slå op i den.
• Apparatet er ikke beregnet til at bruges af personer (herunder børn) med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, med mindre den, der har ansvaret for deres sikkerhed, først har instrueret dem eller har kontrolleret, at de kan betjene det korrekt.
• Børn skal være under opsyn for at sikre, at de befinder sig på afstand af apparatet.
• Hvis der sker noget unormalt (f.eks. ubehagelige brændte lugte), skal du afbryde enheden fra strømforsyningen og kontakte et autoriseret servicecenter. Hvis anormaliteten forbliver, kan klimaanlægget blive beskadiget eller endda forårsage elektrisk stød eller brand.
• Inden rengøring eller vedligeholdelse skal du slukke for enheden og koble enheden fra strømforsyningen. Hvis enheden er sluttet til en sikringstavle, skal du fjerne tavlen.
• Undlad at beskadige netledningen eller signalkontrolledningen. Hvis netledningen eller signalkontrolledningen er beskadiget, skal den udskiftes af en kvalificeret elektriker.
• Brug ikke en uspecificeret netledning for at forhindre elektrisk stød eller brand.
• Enheden skal installeres i overensstemmelse med nationale bestemmelser for el-sikkerhed. Forkert el-installation kan føre til overophedning og brand i kablet, stikket eller stikkontakten. Undlad at tænde og slukke for enheden jævnligt.
• Hvis spændingen er for høj, beskadiges elektriske elementer nemt. Hvis spændingen er for lav, ryster kompressoren kraftigt og beskadiger kølesystemet

eller kompressoren. Elektriske komponenter kan ikke betjenes.
- Sørg for, at enheden er korrekt jordet for at forhindre elektrisk stød.
- Forsøg ikke selv at reparere enheden for at forhindre elektrisk stød eller brand. Få enheden repareret af et autoriseret servicecenter.
- Hold brændbare materialer mindst 1 meter fra enheden for at forhindre brand eller eksplosion.
• Installér udeenheden korrekt for at forhindre personskade.
- Undlad at stå på udeenheden. Undlad at anbringe tung ting på udeenheden.
- Undlad at blokere luftindgangen eller luftudgangen.
- Undlad at sprøjte vand på enheden for at forhindre elektrisk stød.
- Undlad at betjene enheden med våde hænder for at forhindre elektrisk stød.
- Undlad at stikke dine hænder eller genstande ind i luftindgangen eller luftudgangen.
- Undlad at udsætte dyr og planter direkte for luftstrømmen.
- Undlad at udsætte dig selv direkte for kølig luft i længere tid.
- Undlad at bruge enheden til andre formål, som f.eks. konservering af fødevarer eller tørring af tøj.
• Vælg den mest egnede temperatur for at spare el-energi.
- Undlad at holde vinduer og døre åbne i længere tid under drift.
- For at ændre luftstrømmens retning skal du bruge fjernbetjeningen til at justere den vandrette og lodrette retning af luftstrømmen.
- Bortskaf ikke dette produkt som usorteret kommunalaffald. Det er nødvendigt at indsamle dette affald separat til specialbehandling.
- Undlad at bruge ild eller hårtørrer til at tørre filteret til avoideformation eller brandfare.
- Hold varmen fornuftigt material in least 1 meter far from luftstrøm ved avoid på beskadige.

BESKRIVELSE

1 Indeenhed
2 Luftindgang (indeenhed)
3 Luftudgang (indeenhed)
4 Udeenhed
5 Luftindgang (udeenhed)
6 Luftudgang (udeenhed)
7 Netledning
8 Fjernbetjening
9 Frontpanel
10 Filter
11 Vandret lamel
12 Vægrør
13 Tape
14 Tilslutningsrør
15 Afløbsslange
16 Afløbstilslutning

FJERNBETJENING

Fjernbetjeningen kan bruges til forskellige modeller. Afhængigt af modellen er visse funktioner på fjernbetjeningen muligvis ikke tilgængelige.

FORSIGTIG

• Undlad at tabe eller kaste fjernbetjeningen.
• Undlad at hælde væske på fjernbetjeningen.
• Undlad at udsætte fjernbetjeningen for direkte sollys.
• Undlad at anbringe fjernbetjeningen på områder, hvor det er meget varmt.

BEMÆRK

- Sørg for, at der ikke er genstande mellem signalsenderen på fjernbetjeningen og enhedens signalmodtager.

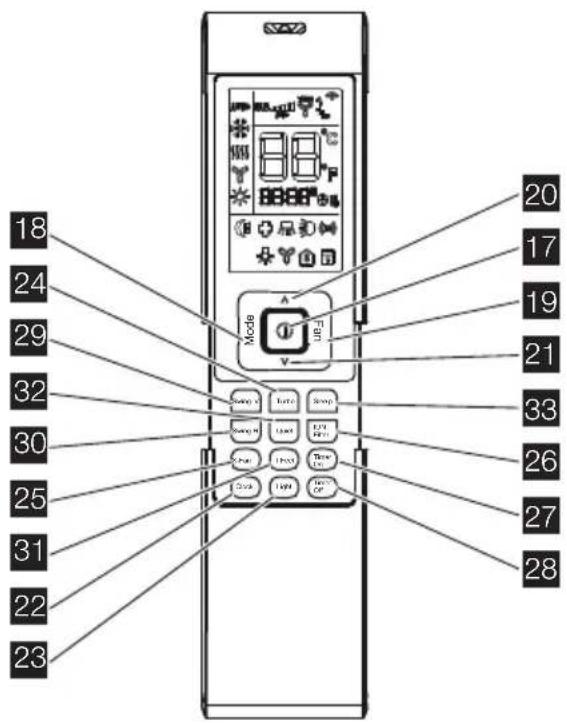

Nr. Knap Forklaring
17 TÆND/SLUK Slå displayet til ved at trykke på en vilkårlig knap. Tryk på knappen 1igen for at slukke for enheden.
18 MODE (TILSTAND)	Tryk på knappen for at indstille driftstilstanden: AUTO, COOL (Afkøling), DRY (Tørring), FAN (Blæser) og HEAT (Varme). Standardindstilling: AUTO.HEAT
	I tilstanden AUTO vises temperaturen ikke. I tilstanden HEAT (Varme) er startværdien 28 °C (82 °F). I andre tilstande er startværdien 25 °C (77 °F).
19 FAN (BLÆSER)	Tryk på -knappen for at vælge blæserhastighed AUTO, LOW (Lav), MEDIUM LOW (Middellav), MEDIUM (Middel), MEDIUM HIGH (Middelhøj) og HIGH (Høj). Standardindstilling: AUTO. I tilstanden DRY (Tørring) kan kun LOW (Lav) indstilles.Auto Low Medium-low Medium Medium-high High
20 UP (OP) ∧	Tryk på knappen for at øge temperaturen. Hold knappen trykket ind i to sekunder for at øge processens hastighed. Slip knappen for at indstille temperaturen og sende ordre om, at °C/°F-signalet vil blive vist konstant.
	Temperaturområde: 16-30 °C (61-86 °F).
	I tilstanden AUTO kan temperaturen ikke indstilles. Hvis du trykker på knappen UP (Op) eller DOWN (Ned), udsendes der et bip.
21 DOWN (NED) V	Tryk på knappen for at sænke temperaturen. Hold knappen trykket ind i to sekunder for at øge processens hastighed. Slip knappen for at indstille temperaturen og sende ordre om, at °C/°F-signalet vil blive vist konstant.
	Temperaturområde: 16-30 °C (61-86 °F).
	I tilstanden AUTO kan temperaturen ikke indstitles, men der kan afsendes ordre ved at trykke på knappen.
22 CLOCK (UR)	Tryk på knappen for at indstille timeren. Hvis ursymbolet ” [∅linker, skal du trykke på knappen UP (Op) eller DOWN (Ned) for at indstille tiden. Hold knappen trykket ind i to sekunder for at øge processens hastighed. Tryk igen på knappen CLOCK (Ur) for at indstille uret. Ursymbolet holder op med at blinke.
	Efter udskiftning af batteriet vises “12:00 PM”. Hvis ursymbolet er synligt, vil den reelle tid blive vist. Hvis ursymbolet ikke er synligt, vil timeren blive vist.
23 LIGHT (LYS)	Tryk på knappen for at slå indeenhedens display til eller fra. Hvornår tændes, vil lyset symbol [STTD]” blive vist. Standardindstilling: OFF (Fra).
24 TURBO I tilstanden COOL (Afkøling) eller HEAT (Varme) skal du trykke på knappen for at aktivere eller deaktivere turbofunktionen. Hvis turbofunktionen er aktiveret, vil turbosymbolet "TURBO" blive vist. Standardindstilling: OFF (Fra).
	Hvis turbofunktionen er aktiveret, vil enheden fungere ved turbohastighed for at afkøle eller opvarme hurtigt, så den omgivende temperatur næmer sig den indstillede temperatur hurtigst muligt.
	Hvis betjeningstilstanden eller blæserhastigheden ændres, vil turbosymbolet ikke blive vist.
25 X-FAN (X-BLÆSER)	I tilstanden COOL (Afkøling) eller DRY (Tørring) skal du trykke på knappen for at aktivere eller deaktivere funktionen X-FAN (X-blæser). Hvis funktionen X-FAN (X-blæser) er aktiveret, vil symbolet for X-FAN (X-blæser) "×" blive vist. Standardindstilling: OFF (Fra).
	Hvis funktionen X-FAN (X-blæser) er aktiveret, vil indeblæseren fortsætte driften ved lav hastighed i 2 minutter, efter enheden er blevet slukket. Denne funktion forhindrer en eventuel kondensering på indeenhedens kølige dele. Tryk på knappen X-FAN (X-blæser) for at slukke for enheden under processen.
	Hvis funktionen X-FAN (X-blæser) er deaktiveret, vil enheden blive slukket med det samme.
	I tilstanden AUTO, FAN (Blæser) eller HEAT (Varme) er X-FAN (X-blæser) ikke tilgængelig.
26 ION-FILTER	Tryk på knappen for at aktivere eller deaktivere driften afsundhedsfilteret. Hvis funktionen ION-FILTER er aktiveret, vil symbolet for ION-FILTER "×" blive vist.
27 TIMER ON (TIMER TIL)	Tryk på knappen for at indstille timerfunktionen for at slå enheden til. Hvis symbolet "ON" for TIMER ON (Timer til) blinker, skal du trykke på knappen UP (Op) eller DOWN (Ned) for at indstille tiden. Hold knappen trykket ind i to sekunder for at øge processens hastighed. Tryk på knappen for at indstille timeren. Standardindstilling: 5:00 AM (12-timers tilstand). Tryk igen på knappen for at annullere timerfunktionen.
28 TIMER OFF (TIMER FRA)	Tryk på knappen for at indstille timerfunktionen for at slå enheden fra. Hvis symbolet"OFF" for TIMER OFF (Timer fra) blinker, skal du trykke på knappen UP (Op) eller DOWN (Ned) for at indstille tiden. Hold knappen trykket ind i to sekunder for at øge processens hastighed. Tryk på knappen for at indstille timeren. Standardindstilling: 5:00 AM (12-timers tilstand). Tryk igen på knappen for at annullere timerfunktionen. .
29 SWING-V (SVING-V)	Tryk på knappen for at aktivere eller deaktivere den lodrette svingfunktion. Hvis funktionen SWING-V (SVING-V) er aktiveret, vil symbolet for SWING-V (SVING-V) "×" blive vist.
30 SWING-H (SVING-H)	Tryk på knappen for at aktivere eller deaktivere den vandrette svingfunktion. Hvis funktionen SWING-H (SVING-H) er aktiveret, vil symbolet for SWING-H (SVING-H) "×" blive vist.
31 I FEEL (JEG F∅LER)	Tryk på knappen for at aktivere eller deaktivere funktionen I FEEL (Jeg føler). Hvis funktionen I FEEL (Jeg føler) er aktiveret, vil I symbolet "(RS)" for I FEEL (Jeg føler) blive vist.
	Hvis symbolet for I FEEL (Jeg føler) er aktiveret, vil fjernbetjeningen sende den omgivende temperatur til hovedenheden hver gang, der er gået 10 minutter, eller når du trykker på en af knapperne.
32 QUIET(STILLE)	Tryk på knappen for at aktivere eller deaktivere funktionen QUIET (Stille). Hvis funktionen QUIET (Stille) er aktiveret, betjenes indeblæseren ved en ekstremt lav hastighed, så indestøjen er lav, vil symbolet for QUIET (STILLE) ”” blive vist.
33 SLEEP(DVALE)	Tryk på knappen for at vælge (SLEEP 1 (Dvale 1), SLEEP 2 (Dvale 2), SLEEP 3 (Dvale 3) eller SLEEP CANCEL (Annullér dvale)).Standardindstilling: SLEEP CANCEL (Annullér dvale).[IMAGE]SLEEP CANCEL SLEEP 1 SLEEP 2 SLEEP 3
SLEEP 1 I tilstanden COOL (Afkøling) og DRY (Tørring):
	Dvalestatus efter 1 times drift: Temperaturen stiger med 1 °C.
	Dvalestatus efter 2 timers drift: Temperaturen stiger med 2 °C.
	Efter denne tid fortsætter enheden med at bruge den nye temperatur.
	I tilstanden HEAT (Varme):
	Dvalestatus efter 1 times drift: Temperaturen falder med 1 °C.
	Dvalestatus efter 2 timers drift: Temperaturen falder med 2 °C.
	Efter denne tid fortsætter enheden med at bruge den nye temperatur.
SLEEP 2 I tilstanden COOL (Afkøling):
	Hvis du indstiller en temperatur på 16-23 °C, øges temperaturen med 1 °C hver time. Efter 3 °C opretholdes temperaturen. Efter 7 timer sænkes temperaturen med 1 °C. Efter denne tid fortsætter enheden med at bruge den nye temperatur.
	Hvis du indstiller en temperatur på 24-27 °C, øges temperaturen med 1 °C hver time. Efter 2 °C opretholdes temperaturen. Efter 7 timer sænkes temperaturen med 1 °C. Efter denne tid fortsætter enheden med at bruge den nye temperatur.
	Hvis du indstiller en temperatur på 28-29 °C, øges temperaturen med 1 °C hver time. Efter 1 °C opretholdes temperaturen. Efter 7 timer sænkes temperaturen med 1 °C. Efter denne tid fortsætter enheden med at bruge den nye temperatur.
	Hvis du indstiller en temperatur på 30 °C, falder temperaturen med 1 °C hver 7. time. Efter denne tid fortsætter enheden med at bruge den nye temperatur.
	I tilstanden HEAT (Varme):
	Hvis du indstiller en temperatur på 16 °C, betjenes enheden ved denne temperatur.
	Hvis du indstiller en temperatur på 17-20 °C, sænkes temperaturen med 1 °C hver time. Efter 1 °C opretholdes temperaturen.
	Hvis du indstiller en temperatur på 21-27 °C, sænkes temperaturen med 1 °C hver time. Efter 2 °C opretholdes temperaturen.
	Hvis du indstiller en temperatur på 28-30 °C, sænkes temperaturen med 1 °C hver time. Efter 3 °C opretholdes temperaturen.

SLEEP 3 Den brugerdefinerede opførselstilstand. Tiden på fjernbetjeningen vil vise “1hour” (1time). Temperaturen, der skal bruges efter 1 time, vil blinke.

Tryk på knapperne UP (Op) og DOWN (Ned) for at indstille den ønskede temperatur. Tryk igen på knappen TURBO for at bekræfte.

Værdien "1hour" (1time) øges til værdien "2timer", "3timer" eller "8timer". Ved hvert trin blinker den tilsvarende temperatur.

Gentag den ovenstående (2 3) betjening for trinnene "2hours" (2timer), "3hours" (3timer) og "8hours" (8timer).

Sleep3 (Dvale3): Vis de indstillede temperaturer: Vælg SLEEP 3 uden at ændre temperatur. Tryk på knappen TURBO for at bekræfte.

Bemærk! Den ovenstående indstillings- eller forespørgselsprocedure afsluttes, hvis der ikke trykkes på en knap inden for 10 sekunder. Knappen ON/OFF (Tænd/sluk), knappen MODE (Tilstand) og knappen SLEEP (Dvale) afslutter også indstillings- eller forespørgselsproceduren.

Generelle drift

1. Afbryd enheden fra strømforsyningen.
2. Tryk på knappen ON/OFF (Tænd/sluk) for at starte enheden.
3. Tryk på MODE-knappen for at vælge driftsmåde
4. Tryk på knapperne UP (Op) og DOWN (Ned) for at indstille den ønskede temperatur. (Bemærk: Det er ikke nødvendigt at indstille temperaturen i tilstanden AUTO.)
5. Tryk på knappen FAN (Blæser) for at indstille blæserhastigheden.
6. Tryk på knapperne SWING-H (Sving-h) og SWING-V (Sving-v) for at indstillet svinget.

Valgfri drift

1. Tryk på knappen SLEEP (Dvale) for at aktivere eller deaktivere dvaletilstanden.
2. Tryk på knappeme TIMER ON (Timer til) og TIMER OFF (Timer fra) for at aktivere eller deaktivere timerfunktionen.

3. Tryk på knappen LIGHT (Lys) for at tænde eller slukke for indeenhedens display.

4. Tryk på knappen TURBO for at aktivere eller deaktivere turbofunktionen.

Specialfunktioner

Tilstanden AUTO

Temperaturen vil ikke blive vist. Enheden indstiller automatisk driftstilstanden. Låsning/oplåsning af fjernbetjeningen Tryk samtidig på knappen SWING-V (Sving-v) og knappen ION-FILTER for at låse eller låse op for fjernbetjeningen. Hvis fjernbetjeningen er låst, vil symbolet LOCK (Låst) blive vist. Tryk på en vilkårlig knap for at få symbolet LOCK (Låst) til at blinke 3 gange og for at låse op for fjernbetjeningen. Hvis fjernbetjeningen er låst op, vil symbolet LOCK (Låst) ikke blive vist.

Celsius (°C) \~ Fahrenheit (°F)

Hvis enheden er slukket, skal du trykke samtidig på knappen SWING-H (Sving-h) og knappen IONFILTER for at skifte mellem Celsius (°C) og Fahrenheit (°F).

Energisparefunktion

I tilstanden COOL (Afkøling) skal du trykke samtidig på knappen ION-FILTER og knappen CLOCK (Ur) for at slå energisparefunktionen til eller fra. Displayet viser "SE".

8 °C varmefunktion

I tilstanden HEAT (Varme) skal du trykke samtidig på knappen ION-FILTER og knappen CLOCK (Ur) for at slå 8 °C-varmefunktionen til eller fra. Displayet viser "8 °C" ("46 °F"). Enheden begynder at varme op, når temperaturen falder til under 8 °C. Blæserhastigheden vil være AUTO og kan ikke ændres.

Udskiftning af batterier

Fjernbetjeningen bruger to 1,5V AAA-batterier.

1. Åbn batterirummet.
2. Fjern de gamle batterier.

3. Sæt batterierne i Sørg for, at de positive (+) og negative (-) mærker på batterierne svarer til de positive (+) og negative (-) mærker i batterirummet.

4. Luk batteridækslet.

FORSIGTIG

• Brug altid nye batterier af den samme type. Undlad at bruge gamle batterier eller forskellige batterityper.
• Tag batterierne ud, när fjernbetjeningen ikke skal bruges i længere tid.

BEMAERK

• Brug fjernbetjeningen inden for dens sende- og modtageområde.

• Brug fjernbetjeningen på en afstand af mindst 1 meter fra dit tv-sæt eller stereolydsæt.

• Ret fjernbetjeningen mod hovedenhedens modtager for at forbedre hovedenhedens hovedfølsomhed.

• Hvis fjernbetjeningen sender et signal, vil sendesymbolet blinke i 1 sekund. Klokken ringer, hvis hovedenheden modtager signalet.
• Hvis fjernbetjeningen ikke fungerer normalt, skal du tage batterierne ud og sætte dem i igen efter 30 sekunder. Udskift batterierne, hvis fjernbetjeningen stadigvæk ikke fungerer normalt.

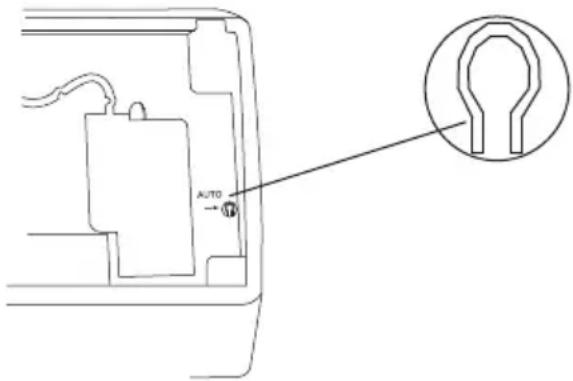

Nøddrift

Brug AUTO/STOP-knappen på hovedenheden, hvis fjernbetjeningen ikke kan anvendes. Enheden vil fungere i AUTO-tilstand. Temperaturen eller blæserhastigheden kan ikke ændres.

1. Tryk på knappen AUTO/STOP for at tænde for enheden. Enheden indstiller automatisk driftstilstanden.
2. Tryk igen på knappen AUTO/STOP for at slukke for enheden.

Mode (Tilstand) Model Temperaturindstilling Blæserhastighed
AUTO Afkøler kun 25 °C (COOL, FAN)(Afkøling, Blæser)	AUTO
AUTO Varmepumpe 25 °C (COOL, FAN)(Afkøling, Blæser)	AUTO
AUTO Varmepumpe 20 °C (HEAT) (Varme) AUTO

RENG∅RING OG VEDLIGEHOLDELSE

ADVARSEL!

- Sænk ikke enheden ned i vand eller andre væsker. Hvis enheden sænkes ned i vand eller andre væsker, må du ikke fjerne enheden med hænderne. Afbryd øjeblikkeligt enheden fra strømforsyningen. Hvis enheden sænkes ned i vand eller andre væsker, må du ikke bruge enheden igen.

- Undlad at sprøjte vand på enheden for at forhindre elektrisk stød.

FORSIGTIG

- Undlad at bruge aggressive væsker (f.eks. fortynder eller benzin) til at rengøre enheden. Rengør enheden ved hjælp af en blød, tør klud eller en klud, der er let fugtet med vand eller rengøringsmiddel.

Fjern frontpanelet

1. Fjern frontpanelet.
2. Rengør frontpanelet ved hjælp af en klud, der er let fugtet med vand.
3. Fjern frontpanelet.

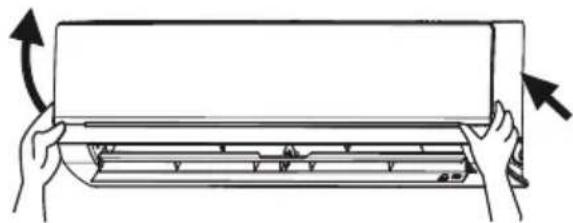

Rengøring af luftfilter

Luftfilteret skal rengøres hver 3. måned.

1. Fjern frontpanelet.
2. Fjern luftfilteret
3. Fjern støv fra luftfilteret med en støvsuger.
4. Hvis luftfilteret er beskidt, skal du rengøre luftfilteret med varmt vand og et mildt rengøringsmiddel. Lad luftfilteret tørre naturligt et køligt, mørkt sted.
5. Sæt luftfiltrene i igen
6. Fjern frontpanelet.

Kontrollere før brug

• Se efter, at der ikke sidder noget og blokerer luftindgangen eller luftudgangen.
• Se efter, at udeenhedens installationsstativ ikke er beskadiget. Hvis installationsstativet er beskadiget, bedes du kontakte en kvalificeret tekniker.
• Se efter, om batterierne er sat i fjernbetjeningen.

Vedligeholdelse efter brug

• Afbryd enheden fra strømforsyningen.
• Rengør filtrene og husene til indeenheden og udeenheden.
• Fjern evt. forhindringer fra udeenheden.

FEJLFINDING

FORSIGTIG

- Enheden kan ikke repareres af brugeren. Forsøg ikke selv at reparere enheden for at forhindre elektrisk stød

eller brand. Få enheden repareret af et autoriseret servicecenter. De følgende kontroller kan spare dig tid og penge, inden du kontakter et autoriseret servicecenter.

Fejl Løsning
Enheden virker ikke. Enheden virker ikke, hvis den tændes med det samme, efter enheden er blevet slukket. Efter at have slukket for enheden skal du vente i ca. 3 minutter, inden du tænder for enheden.
Der afgives lugte. Der kan afgives visse lugte fra indeenheden som et resultat er rummets lugte (møbler, tobak, osv.), som er kommet ind i enheden. Hvis lugtene fortsætter, bedes du kontakte et autoriseret servicecenter.
Lyd af vandstrøm. Lyden af vandstrøm er kølevæsken, der strømmer rundt inden i enheden.
Der udsendes dis i tilstanden COOL (Afkøling).	Under afkølingen kan der udsendes dis fra indeenheden på grund af høj rumtemperatur og fugt. Disen forsvinder, hvis rumtemperaturen og fugten mindskes.
Små knald. De små knald er lyden af gnidning, der forårsages af udvidelse og/eller sammentrækning af frontpanelet eller andre dele på grund af ændringen i temperaturen.
Enheden kan ikke startes. Er enheden koblet fra strømforsyningen?
	Er netstikket løst?
	Er kredsløbsværnet blevet udløst?
	Er spændingen højere eller lavere? (testet af professionelle)
	Bruges timerfunktionen korrekt?
Afkølings-/varmefunktionen er dårlig.	Er temperaturen indstillet korrekt?
	Er luftindgangen eller luftudgangen blokeret?
	Er luftfilteret beskidt?
	Er vinduet eller døren åben?
	Er den lave ventilatorhastighed indstillet?
	Er der varmekilder i rummet?
Fjernbetjeningen virker ikke. Er der magnetisk eller elektrisk interferens nær enheden? Hvis ja, skal du tage batterierne ud og sætte dem i igen.
	Er fjernbetjeningen inden for dens sende- og modtageområde uden forhindringer? Udskift batterierne, hvis det er nødvendigt.
	Er fjernbetjeningen beskadiget?
Lækage af vand i indeenheden. Rummets fugtighed er høj.
	Overløb af kondensvand.
	Afløbsslangen er løs.
Lækage af vand i udeenheden. I tilstanden COOL (Afkøling) dannes der kondensvand omkring rørene og forbindelsesleddene.
	I tilstanden HEAT (Varme) drypper vandet på varmeveksleren ud.
	I optøningstilstand flyder det optøede vand ud.
Støj fra indeenheden. Den udsendte støj, når blæseren eller kompressorrelæet tændes eller slukkes.
	Hvis optøningstilstanden startes eller standses, vil du høre lyden af kølemiddel, der flyder i den modsatte retning.
Indeenheden kan ikke blæse luft. I tilstanden HEAT (Varme), når indevarmeveksleren har en lav temperatur, standses luftstrømmen inden for 2 minutter for at forhindre kølig luft.
	I tilstanden HEAT (Varme), når udetemperaturen er lav, eller udefugtigheden er høj, dannes der rim på udevarmeveksleren. Enheden afrimes automatisk, og indeenheden holder op med at blæse luft i 3-12 minutter.
	I tilstanden DRY (Tørring) holder indeblæseren op med at blæse luft i 3-12 minutter for at undgå, at kondensvand fordamper igen.
	I optøningstilstanden kan der udsendes vand eller damp.
Fugt på luftudgangen. Hvis enheden er tændt ved høj fugtighed i længere tid, dannes der fugt på luftudgangens rist.
Der er en skarp lyd under drift. Stands øjeblikkeligt driften, afbryd enheden fra strømforsyningen, og kontakt et autoriseret servicecenter.
Der udsendes stærke lugte under drift.	Stands øjeblikkeligt driften, afbryd enheden fra strømforsyningen, og kontakt et autoriseret servicecenter.
Der siver vand ud af indeenheden.	Stands øjeblikkeligt driften, afbryd enheden fra strømforsyningen, og kontakt et autoriseret servicecenter.
Luftkontakten eller beskyttelseskontakten afbryder ofte strømforsyningen.	Stands øjeblikkeligt driften, afbryd enheden fra strømforsyningen, og kontakt et autoriseret servicecenter.
Der er sprøjtet vand eller anden væske ind i enheden.	Stands øjeblikkeligt driften, afbryd enheden fra strømforsyningen, og kontakt et autoriseret servicecenter.
Netledning og netstik er overophedet.	Stands øjeblikkeligt driften, afbryd enheden fra strømforsyningen, og kontakt et autoriseret servicecenter.

	Løsning Fejlkode
C5: Funktionsfejl af forbindelseskrydstråd.	Kontrollér, om forbindelseskrydstråden har korrekt forbindelse. Udskift om nødvendigt den gamle printplade med en ny printplade.
F1: Funktionsfejl af indesensor for omgivende temperatur.	Kontrollér, om indesensoren for omgivende temperatur er korrekt tilsluttet.
F2: Funktionsfejl af fordampertemperatursensor.	Kontrollér, om fordampertemperatursensoren er korrekt tilsluttet.
H1: Optøning Det er normalt. Enheden er i Afrimningsmodus og opvarmning genoptages efter 1-10min.
E3: Advarsel om lavt tryk	Din klimaanlægget har mistet kølemiddel. Kontakt din installatør for at tjekke for mulige lækager.

TIPS TIL BETJENING

Køledrift

Klimaanlæg absorberer varme indefra og sender varmen til udeenheden for at sænke rumtemperaturen.

Afkølingsevnen øges eller mindskes alt efter udetemperaturen.

Antifrost-funktion

Hvis enheden befinder sig i tilstanden COOL (Afkøling) og i en lav omgivende temperatur, dannes der rim på indeenhedens varmeveksler. Hvis varmevekslerens temperatur falder til under nul, standser kompressoren driften for at beskytte enheden.

Varmedrift

Klimaanlæg absorberer varme udefra og sender varmen til indeenheden for at øge rumtemperaturen.

Opvarmningsevnen øges eller mindskes alt efter udetemperaturen.

Afrimning

• Hvis udetemperaturen er lav, og udefugtigheden er høj, dannes der rim på udeenheden under langvarig drift. Opvarmningsevnen mindskes. Enheden kan standse driften under optøning.
• Under optøning standser indeenhedens og udeenhedens blæsermotorer driften.
• Under optøning blinker indeenheden, og udeenheden udsender muligvis damp. Dette er normal drift for at fjerne rim fra udeenhedens varmeveksler.
• Efter optøning genoptages opvarmningen automatisk.

Funktion er at forhindre kølig luft

I tilstanden HEAT (Varme) vil indeblæseren ikke fungere for at forhindre kølig luft i at blæse ud, hvis indevarmeveksleren ikke når en bestemt temperatur i en af de følgende situationer:

• när varmedriften starter
- når optøningen er færdig
- ved opvarmning ved lav temperatur.

Svag brise

Indeenheden blæser muligvis en svag brise, og den vandrette lamel drejer til en bestemt position i en af de følgende situationer:

• I tilstanden HEAT (Varme) starter kompressoren ikke driften efter at have tændt for enheden.
• I tilstanden HEAT (Varme) när temperaturen den indstillede værdi, og kompressoren har standset driften i 1 minut.

Driftstemperaturområdet for enheden med kun afkøling er -15-(+48)°C. Driftstemperaturområdet for varmepumpeenheder er -20-(+24)°C.

Inderside (°C) Yderside (°C)

Maks. afkøling 32 48

Min. afkøling 21 -15

Maks. opvarmning 27 24

Min. opvarmning 20 -20

Energibesparende programmer

• Undlad at overafkøle eller overopvarme. Hvis temperaturen stilles på et moderat niveau, hjælper det med at spare energi.
• Dæk vinduer til med en persienne eller et gardin. Det hjælper med afkølingen, hvis man blokerer sollys og luft udefra.

- Rengøluftfiltre hver anden uge. Tilstoppede luftfiltre fører til utilstrækkelig drift og energispild.

Tip for relativ fugtighed

- Hvis enheden betjenes i et område med en relativ fugtighed på over 80% i længere tid, kan der dryppe kondens fra indeenheden.

INSTALLATION

• Hvis anvisningerne ikke følges, kan det resultere i personskade og/eller materiel skade.
• Hvis anvisningerne ikke følges, kan det få enheden til at svigte.
• Få enheden installeret af et autoriseret servicecenter.
• Få enheden installeret i overensstemmelse med lokale og nationale bestemmelser.

• Få enheden installeret ifølge anvisningerne i denne vejledning.

• Kontakt først et autoriseret servicecenter, inden du omplacerer en allerede installeret enhed

• Slå strømmen fra, inden du arbejder på enheden.
• Få netledningemrepareret af et autoriseret servicecenter eller en kvalificeret tekniker, när det drejer sig om enheder med Y-fastgørelse.
• Netstikket skal forblive tilgængeligt efter installation.
• Hold tilstrækkelig afstand mellem sammenkoblingskablet og

kølemiddelkredsløbet, da kredsløbets driftstemperatur er høj.

• Rørene, der tilslutter inde- og udeenheden, følger ikke med i enheden.
• Udeenheden drives af indeenheden.

Installationsstedet

• Undlad at installere enheden på områder med:
• stærke varmekilder;
• dampe eller brandfarlige gasser;
• forurening med oliepartikler;
• elektromagnetisk udstyr med høj frekvens (f.eks. svejseudstyr eller medicinske anordninger);
• høj saltholdighed (f.eks. tæt på kystområder);
• svovlgas (f.eks. varmtvandskilder);
• dårlig luftkvalitet.

Indeenhed

• Hold de minimale installationsafstande, der er angivet i dette dokument. Undlad at blokere luftindgangen eller luftudgangen.
• Undlad at bruge enheden på steder med ekstrem høj fugt.
• Installér indeenheden væk fra børns rækkevidde.
• Væggen skal være stærk nok til at understøtte vægten og enhedens rystelser.
• Lad der være tilstrækkelig plads til rengøring og vedligeholdelse.
• Luftfilteret skal forblive tilgængeligt.
• Lad der være en afstand på mindst 1 meter mellem enheden og andre elektriske apparater.
• Installér indeenheden på et sted, hvor det er nemt at tømme kondensvand.
• Installér den på et sted, hvor den er beskyttet mod direkte sollys.

Udeenhed

• Hold de minimale installationsafstande, der er angivet i dette dokument.
• Undlad at blokere luftindgangen eller luftudgangen.
• Installér udeenheden væk fra børns rækkevidde.
• Installér udeenheden på et sted, hvor der er tilstrækkelig udluftning.
• Installér udeenheden på et sted, hvor genereret støj og luftstrømning ikke forstyrer naboer eller dyr.
  • Installér udeenheden på et tört sted.
• Installér udeenheden på et sted, der ikke er udsat for direkte sollys og stærk vind.
• Installér enheden på et sted, der understøtter vægten og enhedens rystelser.
• Højdeforskellen mellem inde- og udeenheden skal være mindre end
• Længden af forbindelsesrørene skal være mindre end 10 meter.
• Lad der være tilstrækkelig plads til rengøring og vedligeholdelse.
• Udeenheden drives af indeenheden.

Sikkerhedsforanstaltninger for elektriske apparater

• Brug et dertil beregnet netkredsløb.
• Enheden skal have korrekt jordforbindelse.
• Installér en fejlstrømsafbryder (RCD) for at beskytte mod personskade i tilfælde af vagabonderende strømme.
• Brug en allepolet afbryder med en kontaktadskillelse på mindst 3 mm i alle poler i fast ledningsføring. For modeller med et netstik skal man sørge for, at netstikket er inden for rækkevidde efter installation.
  • Installationen skal overholde lokale elektriske sikkerhedsbestemmelser og andre relevante lokale bestemmelser

• Enheden skal installeres i overensstemmelse med nationale bestemmelser om ledningsføring.

• Netledningen må ikke udsættes for kraftpåvirkning.

• Afstanden mellem enheden og varmekilderne er mindst 1,5 m.
• Brug en luftkontakt. Luftkontakten skal have funktioner for magnetisk

udløsning og varmeudløsning for at forhindre kortslutning og overspænding. Den egnede kapacitet er angivet i den følgende tabel.

Klimaanlæg (Btu) Luftkontaktkapacitet

09-12K 16A

BEMÆRK

• Sørg for, at den strømførende leder, nulleden og jordlederen i netstikket er korrekt tilsluttet.
• Utilstrækkelige eller forkerte elektriske tilslutninger kan forårsage elektrisk stød eller brand.

- Enheden er en elektrisk anordning af typen I. Sørg for, at enheden er korrekt jordforbundet.

• Den gulgrønne leder er jordlederen, der ikke kan bruges til andre formål. Forkert jordforbindelse kan forårsage elektrisk stød.
• Jordbundsmodstanden skal overholde de lokale bestemmelser.
• Netforsyningen skal have en pålidelig jordklemme. Undlad at slutte jordlederen til vandrør, gasrør, kontamineringsrør eller andre mulige usikre steder.
• Sikringer skal overholde den fastsatte model og mærkelast, der er trykt på sikringsdækslet eller printpladen.

Installationtegning

De påkrævede mål for korrekt installation af enheden omfatter de minimalt tilladte afstande til tilstødende dele.

* Anbefalet afstand for maksimal luftstrøm er 15 cm.
BEMÆRK: Vi foreslår at installere indendørs enhed på højde over på 230cm.

Indeenhed

Installation af monteringspladen

1. Fastgør monteringspladen vandret
2. Fastgør monteringspladen til væggen med skruer. Sørg for, at monteringspladen er tilstrækkeligt fastgjort for at understøtte ca. 60 kg. Vægten skal fordeles jævnt mellem hver skrue.

Bor hul til rør

1. Hæld rørhullet (∅ 55 mm) på væggen en smule nedad til ydersiden.
2. Isæt rørhulsmuffen i hullet for at forhindre beskadigelse af rør- og elforbindelser.

Installation af afløbsslange

1. Slut afløbsslangen til indeenhedens udgangsrør. Indbind leddet med gummirem.
2. Læg afløbsslangen ind i det isolerende rør.
3. Pak det isolerende rør ind i en bred gummirem for at forhindre det isolerende rør i at flytte sig. Hæld gummislangen en smule nedad for at få en jævn udtømning af kondensvandet.

BEMÆRK

- Det isolerende rør skal tilsluttes godt med muffen uden på udgangsrøret. Afløbet skal hældes en smule nedad uden fordrejninger, udbulinger eller udsving. Undlad at anbringe afløbsslangens udgang i vand for at forhindre afløbsslangen i af fryse fast.

Elektrisk ledningsføring for indeenhed:

Nr. Farve

1 Blå (nul)

2 Sort

3 Brun

4 Gul (jord)

FORSIGTIG

• Kontrollér ledningsføringen for at sikre, at der ikke er kortslutning. Forkert ledningsføring kan forårsage funktionsfejl.
• Fjern frontpanelet.
• Fjern beskyttelsespapiret.
• Fastgør netledningen til klemrækken (som vist).
• Før netledningen gennem hullet på bagsiden af indeenheden.
• Installér ledningsaflastningsbøjlen og ledningsdækslet.
• Fjern frontpanelet.

BEMÆRK

• Den elektriske ledningsføring mellem indeenheden og udeenheden skal tilsluttes af en kvalificeret elektriker.
• Stram tilslutningsklemmernes skruer godt.
• Efter at have strammet skruerne skal du trække en smule i ledningstråden for at bekræfte, om den er stram eller ej.
• Sørg for, at elforbindelserne er jordet korrekt for at forhindre elektrisk stød.

- Sørg for, at ledningsforbindelserne er sikre, og at dækpladerne er monteret korrekt for at forhindre elektrisk stød.

Installation af indeenhed

Rørføringen kan udføres fra højre, højre bagside, venstre eller venstre bagside.

1. Når rør- og ledningsforbindelserne føres ud fra indeenhedens venstre eller højre side, skal du skære halerne af fra stellet, når det er nødvendigt.
2. Fjern rørforbindelserne fra hoveddelshylsteret.
3. Pak rørforbindelserne, netledningerne og afløbsslangen ind i tape.
4. Før rørforbindelserne, netledningerne og afløbsslangen gennem rørhullet.
5. Hæng indeenhedens monteringsriller godt fast på monteringspladens øverste kroge.
6. Installationsstedet skal være mindst 230 cm over gulvets overflade.

Installation af tilslutningsrøret

1. Nivellér midten af rørføringskraven med den relaterede ventil.
2. Skru kravemøtrikken i manuelt, og stram derefter møtrikken med rørtang og momentnøgle. Se den følgende tabel

Sekskantede møtrik diameter (mm)	Tilspændings-moment (Nm)
∅ 6 15-20
∅ 9,52 30-40
∅ 12 45-55
∅ 16 60-65
∅ 19 70-75

BEMÆRK

- Slut først tilslutningsrøret til indeenheden og derefter til udeenheden. Håndtér rørforbindelsens bugtning forsigtigt. Undlad at beskadige

• Rørene, der tilslutter inde- og udeenheden, følger ikke med i enheden.
• Såfremt længden af det tilsluttende rør er over 7,5m, skal enheden påfyldes ekstra kølemiddel. Tilføj 20g/m R410A for modeller med en kapacitet på under 6500W. Tilføj 50g/m for de andre modeller.

Udeenhed

Elektrisk ledningsnet

Nr. Farve
1	Gul (jord)
2	Blå (nul)
3	Sort
4	Brun

FORSIGTIG

• Kontrollér ledningsføringen for at sikre, at der ikke er kortslutning. Forkert ledningsføring kan forårsage funktionsfejl.
• Fjern håndtaget (x2) på udeenhedens højre sideplade.
• Fjern netledningsaflastningsbøjlen.
• Slut netledningen til klemrækken.
• Lås ledningens position med trådklemmer.
• Se efter, om der er forkerte forbindelser.
• Monter håndtaget.

BEMÆRK

- Se efter, om der er fri plads mellem tilslutningen og låsepositionerne.

FORSIGTIG

- Åbn den pakkede ventils spindel, indtil den rammer stopperen igen. Forsøg ikke at åbne den yderligere. Luk den pakkede ventils spindel med et specialværktøj. Luk den pakkede ventils hætte med en rørtang.

BEMÆRK

Udeenheden har to udgange, den lave sideudgang og den høje sideudgang. Kun den lave sideudgang indeholder en påfyldningsport. Den lave sideudgang vises herunder.

1 Indeenhed
2 Udeenhed
3 Kølemiddel
4 Gas
5 Pakket ventil
6 Halvunion

1 Ventilhus
2 Ventilspindel
3 Påfyldningsport
4 Stopper
5 Kravemøtrik
6 Hætte

1. Stram kravemøtrikkerne helt ved tilslutningspunkt A, B, C og D.
2. Tilslut vakuumslangen mellem påfyldningsporten og manifolden.
3. Tilslut den anden påfyldningsslange mellem manifolden og vakuumpumpen.
4. Åbn manifoldventilens Lo-håndtag helt.
5. Få vakuumpumpen til at tømme.
6. Løsn Lo-ventilens kravemøtrik på gasrørsiden en smule.

7. Se efter, om der kommer luft ind (vakuumpumpens støj ændres, og måleren viser 0 i stedet for minus).

8. Stram läsemøtrikken

9. Lad udtømningen vare i 15 minutter eller derover, og kontroller, at måleren viser -7.6 x 10 ^5 μmHg (-1x10 ^5 Pa) (-0,7Bar).
10. Luk manifoldventilens Lo-håndtag helt, og stands betjeningen af vakuumpumpen.
11. Drej spindlen på den pakkede ventil B ca. 45° mod uret i 6\~7 sekunder, efter gassen kommer ud, og stram derefter kravemøtrikken igen.
12. Sørg for, at trykvisningen på trykviseren er lidt højere end det atmosfæriske tryk. Dette er for at bekræfte, at kølemidlet flyder korrekt gennem rørene.
13. Fjern vakuumslangen.
14. Sæt påfyldningsportens hætte på plads.
15. Åbn den pakkede ventils spindler B og A helt.
16. Stram hætten på de pakkede ventiler godt.

Udekondenstømning (kun varmepumpeenhed)

Under opvarmning skal kondensvand og optøningsvand tømmes gennem afløbsslangen.

1. Installér udeafløbsforbindelsesleddet i et ∅ 25 mm hul på bundpladen.

2. Fastgør afløbsslangen til forbindelsesleddet, så vandet i udeenheden kan tømmes. Huldiameteren 25 skal være tilstoppet.

Kontrollere efter installation

Elementer, der skal kontrolleres Mulig fejl
Hvis enheden har været monteret fast? Enheden kan falde, ryste eller udsende støj.
Har du udført testen af kølemiddellækage? Utilstrækkelig afkøling eller opvarmning.
Er den termiske isolering tilstrækkelig? Kondensering.
Er vandudtømningen tilfredsstillende? Vandlækage.
Er spændingen i overensstemmelse med mærkespændingen på mærkepladen?	Elektrisk funktionsfejl eller beskadigelse af enheden.
Er den elektriske ledningsforbindelse eller rørforbindelsen installeret korrekt og sikkert?	Elektrisk funktionsfejl eller beskadigelse af delene.
Er enheden blevet sluttet korrekt til jord? Elektrisk lækage.
Er netledningen som specificeret? Elektrisk funktionsfejl eller beskadigelse af dele.
Er luftindgangen eller luftudgangen blokeret? Utilstrækkelig afkøling eller opvarmning.
Er forbindelsesrørenes længde og kølekapaciteten som specificeret	Utilstrækkelig kølekapacitet.
Er forbindelsesrørenes længde og kølekapaciteten som specificeret	Utilstrækkelig kølekapacitet.

Driftstest

Inden driftstest

• Undlad at slutte enheden til strømforsyningen, inden installationen er afsluttet.
• Den elektriske ledningsføring skal tilsluttes korrekt og sikkert.
• Forbindelsesrørenes rørbrudsventiler skal åbnes. Se afsnittet "Vakuum- og lækagetest".
• Enheden skal rengøres grundigt.

Driftstestmetode

1. Tilslut apparatet til elforsyningen.
2. Tryk på knappen ON/OFF (Tænd/sluk) for at tænde for enheden.
3. Tryk på knappen MODE (Tilstand) for at indstille driftstilstanden og kontrollere, om driften er som forventet.

SUNDHEDSFILTER

1. Tag filteret ud.
2. Fjern støv fra sundhedsfilteret med en støvsuger.
3. Hvis sundhedsfilteret er beskidt, skal du rengøre sundhedsfilteret med varmt vand og et mildt rengøringsmiddel. Lad sundhedsfilteret tørre naturligt et køligt, mørkt sted.
4. Installér sundhedsfilteret.

Serviceinterval

Serviceintervallet for sundhedsfilteret er ca. et år under normale forhold. Sundhedsfilteret skal udskiftes, när overfladen bliver sort (grøn).

Velkommen til Electrolux.

• Ikke mist ned eller kast fjernkontrollen.
• Ikke hell væske på fjernkontrollen.
• Ikke utsett fjernkontrollen for direkte sollys.
• Ikke plasser fjernkontrollen i områder der det er veldig varmt.

MERK

Hvis fjernkontrollen er låst opp, vil ikke LOCK-symbolet vises.

Celsius (°C) \~ Fahrenheit (°F)

Hvis enheten er slått av, trykker du samtidig på SWING-H-knappen og ION-FILTER-knappen for å bytte mellom Celsius (°C) og Fahrenheit (°F).

Sikkerhetsregler for elektriske produkter

Elektriske ledninger, innedel:

Nr. Farge

1 Blå (nøytral)

2 Svart

3 Brun

4 Gul (jording)

FORSIKTIG

Elektriske ledninger

Nr. Farge
1	Gul (jording)
2	Blå (nøytral)
3	Svart
4	Brun

FORSIKTIG
