RACER PLUS - Klapvogn HARTAN - Gratis brugsanvisning og manual
Find enhedens vejledning gratis RACER PLUS HARTAN i PDF-format.
| Mærke | HARTAN |
| Model | RACER PLUS |
| Kategori | Klapvogn |
| Produkttype | Let klapvogn med luftfyldte hjul og justerbar affjedring |
| Mål (udfoldet) | Ca. 100 × 60 × 110 cm (L × B × H) |
| Mål (foldet) | Ca. 80 × 60 × 40 cm (L × B × H) |
| Vægt | Ca. 11 kg |
| Anbefalet alder | Fra 6 måneder (op til 15 kg); fra fødslen med passende babykurv |
| Strømforsyning | Ingen (manuel klapvogn) |
| Højdejusterbart styr | Ja, med led og låseknapper (4 positioner) |
| Drejelige og låsbare hjul | Ja, med sikkerhedshåndtag til retningslås |
| Justerbar affjedring | Ja, med fjedre og justeringsgreb (blød/sportslig) |
| Parkeringsbremse | Ja, med rød trykknap (tilspænding) og grøn (udløsning) |
| Justerbar håndbremse | Ja, med justeringsring på styret og bremsekabel |
| Sikkerhedssele | Ja, 5-punkts (maveseler, skridtsele, skuldersele) med sikkerhedsspænde |
| Kaleche og solskærm | Stillejusterbar kaleche, kan omdannes til solskærm med lynlås |
| Beskyttelsesbøjle | Afmonterbar og justerbar i position (bajonetlås og knapper) |
| Justerbart ryglæn | Ja, sidde- og liggepositioner med justeringsbøjle |
| Justerbar fodstøtte | Ja, med forlænger og børnesikring (to røde punkter) |
| Fast babykurv | Kompatibel, automatisk lås med visuel indikator (rødt punkt) |
| Vedligeholdelse og rengøring | Tekstiler kan maskinvaskes ved 30°C (skånecyklus); stel rengøres med rent vand; affjedring smøres hver 4. uge; dæktryk 1,2–1,5 bar maks. |
| Reservedele og reparerbarhed | Brug udelukkende Hartan tilbehør og reservedele |
| Garanti | 2 år (i henhold til generelle betingelser) |
| Sikkerhedsstandarder | Tekstiler i overensstemmelse med Öko-Tex 100; opfylder gældende europæiske standarder |
Ofte stillede spørgsmål - RACER PLUS HARTAN
Brugerspørgsmål om RACER PLUS HARTAN
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Klapvogn i PDF-format gratis! Find din vejledning RACER PLUS - HARTAN og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. RACER PLUS af mærket HARTAN.
BRUGSANVISNING RACER PLUS HARTAN
1 Styr
2 Styrelås
3 Sikkerhedsrejelås
4 Knækstyr
5 Hjullås
6 Svingbart hjul med lås
7 Parkeringsbremse
8 Indstillelig elastisk affjedring
9 Efterjustering af håndbremse
9a Indstillingsringen på nederste bowdentræk.
10 Lydløs kalechejustering
11 Sun-kaleche
12 Kaleche og beskyttelsesbøjle
13 Rygjustering
14 Sikkerhedssele
15 Justering af fodstøtte
16 Fodstøtteforlængelse
17 18 Beskyttelse af barnet mod at falde ud af vognen
19 Automatisk låsning af overdel
Hjertelig tillykke
For at dit barn kan føle sig sikker og tryg, har du valgt et produkt af høj kvalitet fra Hørtan og således truffet en virkelig god beslutning. Takket være førsteklasses udførelse og løbende streng kvalitetskontrol vil du have megen glæde af dit Hørtan produkt i lang tid. Forarbejdningen af tekstiler, der er afprøvet for sundhedsskadelige stoffer, garanterer, at dit barn ikke udsættes for risici.
Læs alle vejledninger opmærksomt igennem før produktet tages i brug og opbevar dem for fremtidige formål og kontakt. Dit barns sikkerhed vil kunne påvirkes, hvis du ikke iagttager disse henvisninger.
Kontakt din forhandler, hvis du ikke forstår vejledningerne eller ønsker yderligere oplysninger.
Forvis dig om, at andre brugere også er informeret om vognens funktioner og sikkerhedsanvisningerne.
Barnets sikkerhed
ADVARSEL! Kontrollér inden brug, om vognen er beskadiget og om dele er revnet eller brudt. Hvis det er tilfældet, må vognen under ingen omstændigheder benyttes.
ADVARSEL! Barnet i vognen skal altid være under opsyn.
ADVARSEL! Kontrollér inden brug, om alle låse er lukket og overdelen er fastgjort sikkert.
ADVARSEL! Kørsel på trapper eller trin og for tung belæsning kan beskadige vognen og udsætte barnet for fare.
ADVARSEL! Lås altid bremsen, när vognen parkeres. Sørg for, at vognen står sikkert i offentlige befordringsmidler.
ADVARSEL! Barnevogne, klapvogne og lift er ikke en seng eller vugge og må kun benyttes til transport.
ADVARSEL! Jogging og skating e.l. er farligt med vognen og er derfor forbudt.
ADVARSEL! Hold børn, der leger, borte fra vognen og lad dem ikke lege med vognen.
ADVARSEL! Brug selen for dit barns sikkerheds skyld.
ADVARSEL! Anbring ikke tasker på styret. De påvirker vognens stabilitet.
ADVARSEL! To sæder er ikke tilladt for denne model.
ADVARSEL! Sæden, overdelen af vognen og liften må ikke benyttes til transport i bilen.
ADVARSEL! Benyt udelukkende Hartan tilbehør og reservedele af sikkerhedsmæssige grunde.
Brugsanvisning
Opstilling af vogn
Anbring den øverste del af styret i vandret stilling ved at trykke på låseknapperne 4, vip styret 1 opad til stellets lås 2 går i hak.
ADVARSEL! Vær sikker på, at alle låsemekanismer er låst før ibrugtagningen.
Sammenklapning af vogn
Drej sikkerhedsrejelåsen 3 indad til styret 1 går ud af hak, tryk den herefter nedad og klap vognen sammen. Klap den øverste del af styret indad ved at trykke på låseknapperne 4.
ADVARSEL! Ved sammenklapning og opstilling af stellet og ved justering af ryglænet kan der opstå steder, hvor der er risiko for at komme i klemme og blive kvæstet, hvis man ikke er forsigtig.
Højdeindstilleligt styregreb
Tryk på låseknapperne i begge sider til knækstyret 4 og anbring styrets øverste del 1 i ønsket position.
Afmontering af hjul
Slæk parkeringsbremsen. Tryk på trykknappen 5 og træk hjulet ud. Sæt hjulet på akslen indtil stop og tryk trykknappen ind. Vær sikker på, at alle hjul er gået rigtigt i hak.

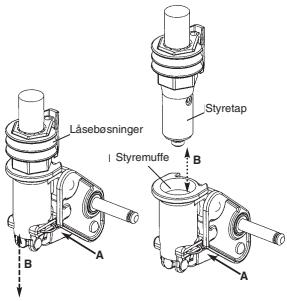

Hjulblokkene skal rengøres regelmæssigt, hvilket afhænger af tilsmudsningen! Som følge af snavs, sand, snavset vand, saltaflejringer fra snesjap osv. kan styremufferne og låsebosningerne tilstoppes og er derfor vanskeligt at svinge. Både styretappen, styremufferne og låsebosningerne skal rengøres med en fugtig klud og evt. spules igennem med rent vand og gnides tørt. Sprøjt dem derefter med silikonespray.
Der må ikke anvendes olie! Hjulblokken kan fjernes ved at trykke på metalklammerne i det nederste område.
A Tryk på metalklammerne og B træk samtidigt hjulblokken af.
Montering
A Tryk på metalklammerne og B sæt samtidigt hjulblokken på.

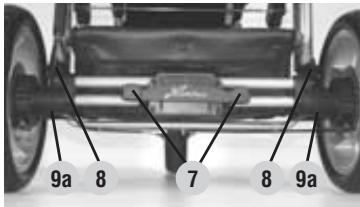

Bremsestang
Bremsen går i hak ved at trykke på den røde bremseknap 7. Prøv altid om vognen kan skubbes, når den er parkeret. Bremsen går ud af hak ved at trykke på den grønne bremseknap 7. ADVARSEL! Husk altid at lukke bremsen, når barnet placeres i eller tages op af barnevognen.
Efterjustering af håndbremse
Håndbremsen efterjusteres ved at dreje indstillingsringen 9. Hvis de to bagerste hjul bremser forskelligt, kan dette reguleres med indstillingsringen 9a på nederste bowdentræk.
Indstillelig elastisk affjedring
Ved at dreje indstillingshåndtaget 8 kan der indstilles en blød eller sportslig affjedring.
Lydløs indstilling af kalechens position ved hjælp af de to forreste bøjler på kalechen 10, der trykkes sammen. Ved hjælp af lynlåsen kan den bagerste del af kalechen 11 fjernes, og kalechen kan således fungere som solsejl.
Bajonetlås
Når der trykkes på bajonetlåsen 12, kan kalechen eller beskyttelsesbøjlen trækkes ud. Sørg ved isætning for, at beskyttelsesbøjlen går rigtigt i hak, og at stoffet ikke klemmes fast. Ved at trykke på indstillingsknapperne kan bes-
kyttelsesbøjlen svinges. ADVARSÉL! Kalechebøjlen 10 på klapvognen og beskyttelsesbøjlen er ikke egnet til at bære klapvognen i.
Indstilling af ryglæn
Ryglænet kan ændres fra siddende til liggende stilling i flere små trin ved at løfte rygbøjlen 13 på bagsiden.
ADVARSEL! Pas på at bärnet ikke kommer i klemme mellem bevægelige dele ved indstillingen og sørg for, at ryglænet går rigtigt i hak igen.

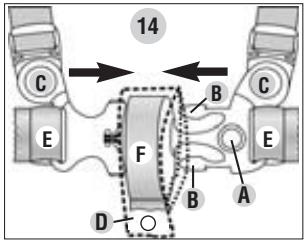

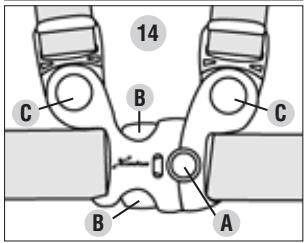

Sikkerhedssele
ADVARSEL! Brug selen 14 for dit barns sikkerheds skyld. Benyt altid skridtselen D i forbindelse med bækkenselen E. Vær opmærksom på, at selen sidder stramt. Den kan indstilles med skydespænden. Husk på at lede bæltespænden gennem den ekstra lask F på skridtselen for sikker fastgørelse ved lukning. Løsning af sele: Tryk på det røde punkt A og på begge tunger B og åbn selen. Tryk på knapperne C for at løsne H-selen.
Justering af fodstøtte
Fodstøtten sænkes ved at trykke samtidigt på de to røde sikkerhedsknapper 15. Positionerne indstilles automatisk, når fodstøtten hæves. Ved at trække i de to røde trækstifter 16 klappes fodstøtten om og kan derved forlænges.
ADVARSEL! Stil altid fodstøtten i vandret stilling, hvis der er anbragt en lift i vognen som ekstra sikkerhed for, at den ikke kan glide ud. Fastgør liften i henhold til betjeningsvejledningen.
Automatisk låsning af overdel 19
Sæt klapvognens indsats eller barnevognens overdel således på fastgørelsesrammen, at begge bolte i siden går i hak i den dertil beregnede kærv. Skyd så overdele kraftigt ind til stop. Låsene udløses automatisk på begge sider med et hørbart „klik”.
ADVARSEL! Kontrollér inden brug, om overdelen er fastgjort rigtigt ved at trække den ud vandret! Låseanordningen er ikke låst, hvis det røde punkt i siden kan ses! Til åbning af låsen trækkes läsebøjlen nedad, indtil den går i hak. Derefter kan overdelen tages af.
Beskyttelse af barnet mod at falde ud af vognen
ADVARSEL!
Som en ekstra sikkerhed for,
at barnet ikke kan falde ud af vognen, fastgøres øsknerne 17 på kalechen med drejelåsene
på metalryggen. Hæng desuden ryghagen 18 i metalringen på bagerste plade.
Egnethed for børn
Klapvognene Racer plus er beregnet til børn fra 6 måneder på indtil 15 kg.
ADVARSEL!
Denne klapvogn må kun bruges, hvis barnet kan sidde selvstændig.
Til børn under 6 måneder er klapvogn Racer plus kun velegnet sammen med en passende lift.
Alle benyttede materialer et lette at vedligeholde.
Pleje af tekstiler
Rengør tilsmudsede stoffer i tør tilstand med en klædebørste eller med rent vand (tørres med en hårtørrer). Undgå kraftig gnidning. Hårdnakkede pletter kan fjernes med et mildt vaskemiddel. Alle aftagelige stoffer kan vaskes i vaskemaskinen med et finvaskemiddel ved 30° C (skåne program). Skulle det hænde, at du pludseligt overraskes af en regnbyge, skal du efterfølgende tørre vognen med opslået kaleche af med en klud i et tørt og godt ventileret rum for at undgå, at der trænger fugtighed ind i inderbetrækket gennem sømmene. Der ville ellers kunne opstå vandskjolder. Garanteret værn mod vind og vejr opnås kun med et regnslag, der følger med eller kan købes hos en forhandler.
Vore tekstiler har mange positive egenskaber, de reagerer dog stærkt over for intensivt sollys. Vi anbefaler derfor at parkere vognen i skyggen.
Vedligeholdelse af stel
Stellet skal vedligeholdes med jævne mellemrum. Hjulakslerne skal renses hver fjerde uge og smøres med lidt olie. Bevægelige plastdeles funktionsevne bibeholdes ved hjælp af en silikonespray. Belagte og forkromede metaldele skal holdes tørre og plejes med bilpolitur eller chrompasta om nødvendigt. Små lakskader på stellet fjernes med en lakstift, der fås i specialforretninger. Barnevognen må aldrig rengøres med en højtryksrenser, da de smurte kuglelejer på hjulene og funktionsdelene derved ødelægges (de slæber på og hviner). Hjul: Vær opmærksom på tilstrækkeligt stort lufttryk ved hjul med dæk, der bør være på mellem 1,2 og maksimum 1,5 bar. ADVARSEL! Det maksimale fyldningstryk er hurtigt nået. For højt tryk kan forårsage uheld og tilskadekomst. Slidte hjulbøsninger og fjedre skal fornyes rettidigt. Undgå frastilling af lufthjul i længere tid på lyse PVC- eller linoleumsgulve, da belægningen på dette sted vil kunne blive sort, ligesom det er tilfældet for alle gummihjul.
Lufttab på hjul
For at undgå hjulslør, hvis der ikke er mere luft i hjulet, pumpes det kun ca. halvt op rettes op, til hjulet bevæger sig korrekt, og derefter pumpes det helt op.
Kvalitetsaftale
TO ÅRS garanti
Du har krav på 2 års garanti på dette produktet af din kontraktpartner. Garantiperioden starter ved forhandlerens overdragelse af produktet til køber. Som dokumentation opbevares dette kort i udfyldt stand af køber tilligemed den af køber underskrevne overdragelsescheckliste samt kassebonen i hele garantiperioden. En reklamation kan ikke behandles uden fremlæggelse af disse dokumenter.
GARANTI I TILFÆLDE AF REKLAMATION
Garantien omfatter alle eksisterende materiale- og fabrikationsfejl på overdragelsestidspunktet.
DER YDES INGEN GARANTI PÅ....
Der ydes ingen garanti på mangler eller skader på den solgte vare, som vi ikke er ansvarlige for. Det gælder især for
■ naturlige tegn på slid (slitage) og skader pga. uforholdsmæssig belastning
■ følgemangler forårsaget af ikke iagttagede skader/fejl, hvilket har haft større reparationer til følge
■ skader, der er opstået pga. uegnet eller ukyndig brug (se brugsanvisning)
■ skader, der er opstået pga. fejlagtig montering eller ibrugtagning
■ skader, der er opstået pga. uagtsom behandling eller manglende vedligeholdelse af købsgenstanden
■ skader, der er opstået pga. ukyndige ændringer på købsgenstanden.
GARANTISAG ELLER IKKE?
Rust: Stellet er behandlet mod rust for at give det en ordentlig grundbeskyttelse. Der vil dog kunne opstå rustpletter ved manglende vedligeholdelse. Der overtages ingen garanti for dem. Ridser: Ridser er normal slitage og er derfor ikke omfattet af garantien. Skimmeldannelse: Tekstiler, som er blevet fugtige, skal tørre rigtigt for at undgå dannelse af skimmel (se brugsanvisning). Der overtages intet ansvar for skimmeldannelse. Falmning af stoffer: Vi bekræfter, at stofferne er i overensstemmelse med gældende normer. Pga. sollys, sved, rengøringsmidler, slid (især på de steder, hvor der gribes fat i stoffet) eller for hyppig vask kan falmning ikke udelukkes og er således ingen reklamationsgrund. Ringe farvedifferencer mellem forskellige produktionspartier kan desværre ikke altid undgås og er ikke omfattet af garantien. Noppedannelse på stofferne: Noppedannelse er ikke omfattet af garantien. Det falder ind under almindelig pleje af tøj og kan ligesom ved uldtrøjer ganske enkelt fjernes med en klædebørste eller en noppemaskine. Revner i søm/ved trykknapper/i stoffet: Kontrollér omhyggeligt ved købet at alle stofdele, søm og trykknapper er syet og fastgjort korrekt. Eventuelle reklamationer af søm/defekte trykknapper skal efter konstatering af fejlen omgående videregives til forhandleren. Hjul: Barnevognshjul afbalanceres ikke og kan derfor have et let slag ("slå"). Nedslidte hjul er naturlig slitage. Punkteringer i lufthjul kan kun skyldes ydre påvirkning, spidse genstande eller kørsel med for lavt lufttryk og er ikke omfattet af garantien.
Kvalitetsaftale
TAG HENSYN TIL F∅LGENDE VED K∅B
Kontrollér, at vognen er leveret komplet og der ikke mangler dele. Kontrollér, at alle vognens funktioner fungerer korrekt og bekræft det på overdragelseschecklisten.
FREMGANGSMÅDE VED REKLAMATIONER
Giv omgående forhandleren, hvor vognen er købt, telefonisk besked om fejlen for at drøfte nærmere om fremgangsmåden. Der ydes ingen garanti på sikkerhedsrelevante mangler, der ikke meddeles forhandleren inden 30 dage, efter at fejlen er optrådt. Ved behandling af reklamationskrav anvendes produktspecifikke afskrivningssatser. Der henvises til vore fremlagte almindelige forretningsbetingelser.
BRUG, PLEJE, VEDLIGEHOLDELSE
Barnevognen er et transportmiddel for et barn og skal plejes og vedligeholdes i henhold til brugsanvisningen for at bevare dens oprindelige kvalitet.
Forhandler
ADVARSEL! Hold lekende barn unna vognen og la dem ikke leke med vognen.
ADVARSEL! Bruk selen for ditt barns sikkerhets skyld.
ADVARSEL! Ikke heng poser/vesker på håndtaket. De påvirker vognens stabilitet.
ADVARSEL! Denne modellen er egnet for 1 barn.
ADVARSEL! Ekstra sete er ikke tillatt for denne modellen.
For barn under 6 måneder er sportsvognen Racer plus kun egnet hvis du bruker en passende bag.
