Merke	HARTAN
Modell	RACER PLUS
Kategori	Barnevogn
Produkttype	Lett barnevogn med luftfylte hjul og justerbar fjæring
Mål (utfoldet)	Omtrent 100 × 60 × 110 cm (L × B × H)
Mål (sammenfoldet)	Omtrent 80 × 60 × 40 cm (L × B × H)
Vekt	Omtrent 11 kg
Anbefalt alder	Fra 6 måneder (opptil 15 kg); fra fødselen med passende bag
Strøm	Ingen (manuell barnevogn)
Høydejusterbart styre	Ja, via låseknapper (4 posisjoner)
Svingbare og låsbare hjul	Ja, med sikkerhetshendel for retningslås
Justerbar fjæring	Ja, med fjærer og justeringsgrep (myk/sporty)
Parkeringsbrems	Ja, med rød trykknapp (aktivering) og grønn (deaktivering)
Justerbar håndbrems	Ja, med justeringsring på styret og bremsekabel
Sikkerhetssele	Ja, 5-punkts (hofte-, skritt- og skulderstropper) med sikkerhetsspenne
Hetting og solskjerm	Stillejusterbar hette, kan gjøres om til solskjerm med glidelås
Beskyttelsesbøyle	Avtakbar og stillbar (bajonettlås og knapper)
Justerbart ryggstøtte	Ja, sitte- og liggestilling via justeringsbøyle
Justerbart fotstøtte	Ja, med forlenger og barnesikring (to røde punkter)
Stiv bag	Kompatibel, automatisk låsing med visuell indikator (rødt punkt)
Vedlikehold og rengjøring	Tekstiler vaskbare i maskin på 30°C (skånsomt program); chassis rengjøres med rent vann; fjæring smøres hver 4. uke; dekk-trykk 1,2–1,5 bar maks.
Reservedeler og reparerbarhet	Bruk kun Hartan-tilbehør og reservedeler
Garanti	2 år (i henhold til generelle vilkår)
Sikkerhetsstandarder	Tekstiler i henhold til Öko-Tex 100; i samsvar med gjeldende europeiske standarder

Ofte stilte spørsmål - RACER PLUS HARTAN

Hvordan folder jeg ut og sammen HARTAN RACER PLUS-barnevognen?

For å folde ut: trykk inn låseknappene (4) og sett den øvre delen av styret vannrett, trekk deretter styret (1) oppover til låsen klikker. For å folde sammen: drei sikkerhetslåsen en halv omdreining (3) for å løsne styret, skyv det ned, trykk deretter inn låseknappene for å vippe den øvre delen innover. Vær oppmerksom på klemfare.

Hvordan justerer jeg styrets høyde?

Trykk på leddet (4) på begge sider av styret og før den øvre delen til ønsket posisjon. Flere høydeposisjoner er tilgjengelige.

Hvordan låser og låser jeg opp svingbare hjul?

For å låse, slå sikkerhetshendelen (6) ned; låsingen skjer automatisk når hjulene er i kjøreretningen. For å låse opp, sett hendelen i horisontal stilling og klikk den på plass.

Hvordan bruker jeg parkeringsbremsen?

Trykk på den røde trykknappen (7) for å aktivere bremsen. For å deaktivere, trykk på den grønne trykknappen. Kontroller alltid at bremsen er aktivert før du setter inn eller tar ut barnet.

Hvordan justerer jeg håndbremsen?

Drei justeringsringen (9) øverst på styret for å justere bremsekraften. Hvis de to bakhjulene bremser ulikt, drei ringen på bremsekabelen (9a) for å balansere.

Hva er anbefalt dekktrykk?

Dekktrykket skal være mellom 1,2 og 1,5 bar maks. Ikke overskrid maks trykk angitt, fare for eksplosjon.

Hvordan vedlikeholder jeg barnevognen og unngår rust?

Rengjør tekstilene med børste eller i maskin på 30°C (skånsomt program). For chassiset, bruk en fuktig klut og spray silikon på bevegelige plastdeler. Malte eller kromede metalldeler må holdes tørre; påfør polish om nødvendig. Bruk aldri høytrykksspyler.

Hvilket tilbehør er kompatibelt med denne barnevognen?

Bruk utelukkende tilbehør og reservedeler fra merket HARTAN, som stiv bag, regntrekk eller solskjerm. Bruk av ikke-godkjent tilbehør kan kompromittere sikkerheten.

Hva er viktige sikkerhetsinstruksjoner?

La aldri barnet være uten tilsyn. Fest alltid 5-punkts sikkerhetssele. Ikke heng veske på styret. Ikke bruk barnevognen til jogging eller rulleskøyting. Kontroller at alle låser er i inngrep før hver bruk.

Hvordan rengjør jeg hjul og fjæring?

Demonter hjulene ved å trykke på metallklipsen (A) og fjern holderen (B). Rengjør førings- og låsehylsen med en fuktig klut; skyll med rent vann om nødvendig, spray deretter silikon. Ikke bruk olje. Smør hjulaksler hver 4. uke.

BRUKSANVISNING RACER PLUS HARTAN

ADVARSEL! Denne model er egnet til 1 barn.

For at barnet ditt kan føle seg sikkert og trygt, har du valgt et produkt med høy kvalitet fra Haritan og dermed virkelig tatt en bra avgjørelse. Takket være førsteklasses utførelse og streng kvalitetskontroll vil du ha stor glede av din Haritan vogn i lang tid. Vi bruker tekstiler som er kontrollert med hensyn til helsefarlige stoffer, slik at barnet ditt ikke utsettes for noen risiko.

Les nøye gjennom alle instruksene før barnevognen tas i bruk og oppbevar dem for fremtidige formål og kontakt. Sikkerheten til barnet ditt kan innskrenkes hvis du ikke følger disse henvisningene.

Hvis du ikke forstår instruksene og trenger ytterligere informasjoner, så nøl ikke med å ta kontakt med forhandleren.

Pass på at også andre brukere er informert om vognens funksjon og sikkerhetsinformasjonene.

Barnets sikkerhet

ADVARSEL! Før bruk må du sjekke at vognen ikke er skadet og at ingen deler er revnet eller brukket, ellers må vognen ikke brukes.

ADVARSEL! Barnet i vognen skal alltid være under oppsyn.

ADVARSEL! Før bruk må du forvisse deg om at alle låser er låst og overdelen er godt festet.

ADVARSEL! Kjøring i trapper og trinn og for mye last i vognen kan skade vognen og utsette barnet ditt for fare.

ADVARSEL! Parker vognen alltid med utløst bremse, pass på at vognen er sikkert plassert i offentlige transportmidler.

ADVARSEL! Barnevogn, sportsvogn og bag er ikke en erstatning for seng eller vogge og må kun brukes til transport.

ADVARSEL! Bruk av barnevognen til jogging og skating er farlig og er derfor ikke tillatt.

ADVARSEL! Setedel, barnevognoverdel og bag må ikke brukes til transport i bilen.

ADVARSEL! Bruk utelukkende Hartan tilbehør og reservedeler av sikkerhetsmessige grunner.

Bruksanvisning

Oppstilling av vognen

Sett den øverste delen av håndtaket i vannrett stilling ved å trykke på låseknappene 4, trekk håndtaket 1 oppover til håndtakets lås 2 smekker i.

ADVARSEL! Vær sikker på at alle låsemekanismer er låst før vognen tas i bruk.

Sammenslåing av vognen

Drei sikkerhetsdreielåsen 3 innover til håndtaket 1 går ut av låsen, trykk det deretter nedover og slå vognen sammen. Slå den øverste delen av håndtaket innover ved å trykke på låseknappene 4.

ADVARSEL! Ved sammenslåing og oppstilling av vognen og innstillingen av ryggstøet kan det oppstå klemmesteder som kan føre til skader hvis man ikke er forsiktig.

Høydejusterbart håndtak

Trykk inn låseknappene på begge sider av det oppfellbare håndtaket 4 og sett den øverste delen av håndtaket 1 i ønsket posisjon.

Demontering av hjul

Løsne parkeringsbremsen. Trykk på trykknappen 5 og trekk hjulet av. Sett hjulet helt inn på akselen og trykk inn trykknappen. Pass på at hjulene går riktig i lås.

Lås de swingbare hjulene ved å trykke låsearmen 6 nedover, hjulene låses automatisk på begge sider när de står i kjøreretning. Hjulene løses igjen ved å sette låsearmen 6 i vannrett stilling til den går i lås.

OBS! VIKTIG!

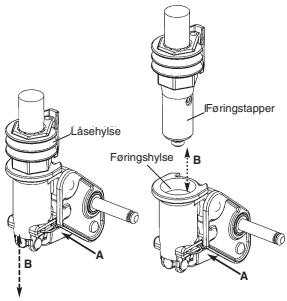

Hjulblokkene må rengjøres med jevne mellomrom avhengig av hvor skitne de er! På grunn av smuss, sand, sølevann, salt-avleiringer fra sørpe kan føringshylsen og låsehylsen tettes og kan da ikke lenger svinges bra. Både føringstappen, føringshylsen og låsehylsen må rengjøres med en fuktig klut, eventuelt skylles med rent vann og tørkes tørre, deretter sprayes med en silikonspray.

Ikke bruk olje! Til rengjøring kan hjulblokken trekkes av ved å trykke på metallklemmene i det nedre området.

Ved å trykke på den røde bremsetasten 7 går bremsen i lås. Prøv alltid om vognen kan skyves når den er parkert. Ved å trykke på den grønne bremsetasten 7 løsnes bremsen. ADVARSEL! Pass på at bremsen alltid er utløst før du setter barnet inn eller tar det ut av vognen.

Etterjustering av håndbremsen

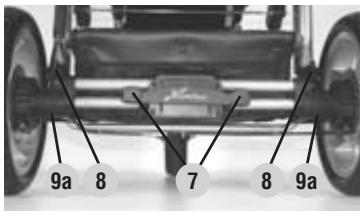

Ved å dreie innstillingsringen 9 kan du etterjustere håndbrem- sen. Forskjellig bremsing på de to bakhjulene kan du regulere med innstillingsringen 9a på nedre bowdenkabel.

Innstillbar elastisk fjæring

Ved å dreie innstillingshåndtaket 8 kan det innstilles en myk eller sportslig fjæring.

9a 8 7 8 9a

Sol-kalesje

Lydløs innstilling av kalesjens posisjon ved hjelp av de to forreste bøylene på kalesjen 10 som trykkes sammen. Ved hjelp av en glidelås kan den bakerste delen av kalesjen 11 fjernes, slik at kalesjen kan fungere som soltak.

Kalesje og beskyttelsesbøyle

Etter trykking av bajonettlåsen 12 kan trekkes ut. Ved innsetting må du passe riktig i lås og at ingen stoffdeler er klemt fast. Ved å trykke på innstillingsknappene kan du svinge beskyttelsesbøylen.

ADVARSEL! Kalesjebøylen 10 på sportsvognen og beskyttelsesbøylen er ikke egnet til å bære sportsvognen i.

Innstilling av ryggstøtten

Ved å løfte opp ryggbøylen 13 på bak ADVARSEL! Ved innstilling må du passe på at barnet ditt ikke kommer inn mellom de bevegelige delene og at ryggstøtten er gått riktig i lås igjen.

Sikkerhetssele

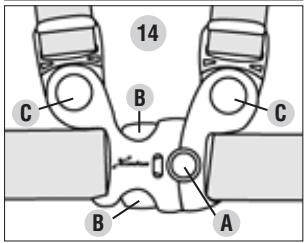

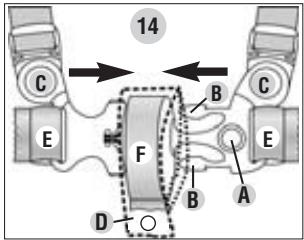

ADVARSEL! Sikre barnet ditt med selen 14. Bruk skrittselen D alltid sammen med hoftebeltet E. Pass på at selen ligger stramt på, dette kan du innstille med skyvespennen. Til sikker festing må du passe på at selespennen ved lukking føres gjennom ekstrastroppen F på skrittselen. Apne selen: Trykk på det røde punktet Å og begge tungene B til åpning. Til å løsne H-selen trykker du på knappene C.

kalesjen eller beskyttelsesbøylen på at beskyttelsesbøylen er gått

14 C E B F A D B E

14 C B C B A

Bruksanvisning

Justering av fotstøtten

Fotstøtten senkes ved å trykke samtidig på de to røde sikkerhetsknappene 15. Posisjonene innstilles automatisk når fotstøtten heves. Ved å trekke i de to røde trekkstiftene 16 slås fotstøtten ned og kan slik forlenges.

ADVARSEL! Sett fotstøtten alltid vannrett när du har satt bagen på, som ekstra beskyttelse mot å falle ut. Bagen må sikres slik det er angitt i bruksanvisningen.

Automatisk låsing av overdelen 17

Sett sportsvogninnsatsen eller barnevognsoverdelen slik på rammen at de to sideboltene går i lås i slissene på hver side. Skyv så overdelen kraftig helt inn. Låsene utløses automatisk på begge sider med en hørbart"klikk".

ADVARSEL! Før bruk må du sjekke om overdelen er godt festet ved å trekke den ut vannrett! Hvis det røde punktet på siden er synlig er låsen ikke låst! Til åpning av låsen trekker du låsebøylen nedover til den går i lås, deretter kan du ta av overdelen.

Beskyttelse mot å falle ut ADVARSEL!

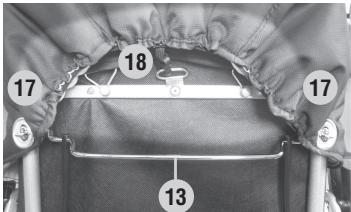

Som ekstra beskyttelse mot at barnet faller ut, fester du løkkene 17 på kalesjen med dreielåsene på metallryggen. Heng dessuten ryggkroken 18 opp i metallringen på ryggstøtten.

17 18 17 13

Barnekategori

Sportsvognenheten på Racer plus er beregnet til barn fra 6 måneder som veier opp til 15 kg.

ADVARSEL!

Bruk denne seteenheten kun hvis barnet kan sitte alene.

Alle benyttede materialene er lette å vedlikeholde.

Pleie av tekstiler

Rengjør tilsmussede stoffer i tørr tilstand med en klesbørste eller med rent vann (tørkes med en føn). Unngå kraftig gnidning. Hårdnakkede flekker kan fjernes med et mildt vaskemiddel. Alle avtagbare stoffer kan vaskes i vaskemaskinen med et finvaskemiddel ved 30° C (skånvask). Skulle det hende at du plutselig overraskes av en regnbøye, skal du etterpå tørke av vognen med en klut med oppslått kalesje i et tørt og godt ventilert rom for å unngå at det trenger fuktighet inn gjennom sømmene i innertrekket. Det kan ellers oppstå vannskjolder. Garantert vern mot vind og vær oppnås kun med et regntrekk, som følger med eller kan kjøpes hos en forhandler. Våre tekstiler har mange positive egenskaper, men de reagerer sterkt på intensivt sollys. Vi anbefaler derfor å parkere vognen i skyggen.

Vedlikehold av rammen

Rammen skal vedlikeholdes med jevne mellomrom. Hjulakslene skal rengjøres hver fjerde uke og smøres med litt olje. Bevegelige plastdelers funksjonsevne opprettholdes ved hjelp av en silikonspray. Belagte og forkrommede metalldeler skal holdes tørre og pleies med bilpoleringsmiddel eller krompasta om nødvendig. Små lakkskader på rammen fjernes med en lakkstift, som fås kjøpt i spesialforretninger. Rengjør aldri vognen med en høytrykkspyler, ellers ødelegges de smørte kulelagrene i hjulene og funksjonsdelene (slepelyder ogkvining). Hjul: Vær oppmerksom på tilstrekkelig stort lufttrykk på hjul med dekk, som skal være på mellom 1,2 og maksimum 1,5 bar. ADVARSEL! Det maksimale påfyllings- trykket er hurtig nådd. For høyt trykk kan forårsake ulykker og skader. Slitte hjulbøssinger og fjærer skal skiftes ut i tide. Unngå frastilling av lufthjul over lengre tid på lyse PVC- eller linoleumsgulv, fordi belegget da kan bli sort - noe som gjelder for alle gummihjul.

Lufttap i dekkene

For å unngå at dekkene vrir seg etter et totalt lufttap, pumper du dekkene kun halvveis opp, retter opp dekkene til de er går riktig rundt og pumper dem deretter helt opp.

Kvalitetsavtale

TO ÅRS reklamasjonsrett

Du har krav på 2-års-garanti på dette produktet av din kontraktpartner. Reklamasjonsfristen starter ved forhandlerens overlevering av produktet til kjøperen. Som dokumentasjon oppbevarer kjøperen dette utfylte kortet, overleverings-sjekklisten som er underskrevet av kjøperen samt kvitteringen i hele reklamasjonsperioden. En reklamasjon kan ikke behandles uten at disse dokumentene legges frem.

GARANTI I REKLAMASJONSTILFELLER

Reklamasjonsretten omfatter alle eksisterende material- og fabrikasjonsfeil på overleveringstidspunktet.

DET YTES INGEN REKLAMASJONSRETT PÅ...

Det ytes ingen reklamasjonsrett på mangler eller skader på den solgte varen, som vi ikke er ansvarlige for. Det gjelder spesielt for

■ naturlige tegn på slitasje og skader pga. uforholdsmessig belastning
■ påfølgende mangler som er forårsaket av ikke registrerte skader/feil som medfører større reparasjoner
■ skader som er oppstått pga. uegnet eller ukyndig bruk (se bruksanvisning)
■ skader som er oppstått pga. gal montering eller bruk
■ skader som er oppstått pga. uaktsom behandling eller manglende vedlikehold av den kjøpte gjenstanden
■ skader som er oppstått pga. ukyndige endringer på produktet

REKLAMASJONSSAK ELLER IKKE?

Rust: Stellet er behandlet mot rust for å gi det en ordentlig grunnbeskyttelse. Men det vil likevel kunne oppstå ruststeder ved manglende vedlikehold. Det overtas ingen garanti for dem. Riper: Riper er normal slitasje og inngår derfor ikke i garantien. Mugg: Tekstiler som er blitt fuktige, skal tørke riktig for å unngå at det oppstår mugg (se bruksanvisningen). Det overtas intet ansvar for muggdannelse. Falming av stoffer: Vi bekrefter at stoffene er i overensstemmelse med gyldige normer. På grunn av sollys, svette, rengjøringsmidler, slitasje (særlig på steder der man tar i stoffet) eller for hyppig vasking kan falming ikke utelukkes og dette er derfor ingen reklamasjonsgrunn. Små fargedifferanser mellom forskjellige produksjonspartier kan dessverre ikke alltid unngås og inngår ikke i garantien. Noppedannelse på stoffene: Nopedannelse inngår ikke i garantien. Dette inngår under vanlig pleie av tøy og kan som på ulltøy ganske enkelt fjernes med en klesbørste eller en noppemaskin. Revner i sømmene/ved trykknapper/i stoffet: Kontrollér omhyggelig ved kjøpet at alle stoffdeler, sömmer og trykknapper er sydd og festet på korrekt måte. Eventuelle reklamasjoner av sömmer/defekte trykknapper skal etter konstatering av feilen omgående meldes til forhandleren. Hjul: Barnevognshjul avbalanseres ikke og kan derfor ha et lett kast. Nedslitte hjul er naturlig slitasje. Punkteringer i luftdekk kan kun oppstå med en ytre påvirkning, spisse gjenstander eller kjøring med for lavt lufttrykk og inngår derfor ikke i garantien.

Kvalitetsavtale

Kontrollér at vognen er levert komplett og det ikke mangler deler. Kontrollér at alle vognens funksjoner fungerer korrekt og bekreft dette på over-leverings-sjekklisten.

FREMGANGSMÅTE VED REKLAMASJONER

Gi straks forhandleren du kjøpte vognen hos, telefonisk beskjed om feilen for å drøfte fremgangsmåten nærmere. Det ytes ingen garanti på sikkerhetsrelevante mangler, som ikke meldes til forhandleren i løpet av 30 dager etter at feilen er oppstått. Ved behandling av reklamasjonskrav anvendes produktspesifiske avskrivningssatser. Det henvises til våre fremlagte standard kontraktivkår.

BRUK, PLEIE, VEDLIKEHOLD

Barnevognen er et transportmiddel for ditt barn og skal pleies og vedlikeholdes i henhold til bruksanvisningen for å bevare dens opprinnelige kvalitet..
