BRUGSANVISNING LCD TV MD 30034 MEDION

Informationer omijkevejledning 3

Anvendelsesomrade 3

Medfalgende udstyr 3

Sikkerhedsanvisninger 4

Driftssikkerhed. 4

Omgivelsestemperatur 4

Reparation 4

Indretning af arbejdsplads 5

Strømforsyning 5

Sikkerhedsanvisninger ved anvendelse af batterier 5

Laer apparatus at kende 6

Betjeningselementer 19^ 22" 6

Betjeningselementer 20^ 6

Tilslutninger 7

IIaegning af batterier 11

Tilslutning af antenna. 11

Tilslutning til strømforsyningen 11

Grundfunktioner 12

Forindstilling af lyd 13

Billedindstillinger 13

Billedformat 13

Forindstilling af billeddet. 13

Visning af info 13

Valg af signalkilde 13

Tekst-TV 14

Valg af sider i tekst-tv. 14

Nyttrige tekst-tvegenskaber 14

INDEX [12] 14

SIZE [12] 14

REVEAL [12] 14

CANCEL [12] / Skjult søgning 15

HOLD [16] 15

Samtidig visning af tekst-TV og TV-billede [17] 15

OSD-menuen 16

MenuPICTURE 16
Menu SOUND 16
Menu CHANNEL 17
Manuel lagring af videooptager 17
Menu FUNCTION 17

OSD i PC-mode. 18

MenuPICTURE 18
Menu SOUND 18
Menu FUNCTION 18
Menu PC 18

Lokaliser arsagen 19

Har De brug for yderligere understoottelse ? 20

Rensning 20

Genanvendelse 20

Kopiering af denote betjeningsvejledning 22

Informationer omijkevejledning

Gennemlæs davon instruktion meget opmærksomt og følg alle de nævnte henvisninger. Sæ er De garanteret en pålidelig drift og en lang levetid for Deres LCD-TV. Hav altid davon instruktion parat iærheden af Deres LCD-TV. Pas godt på brugsanvisningen for at kunne give den videre til en eventuel ny ejer.

Service

Safremt der opstär problemer med Deres LCD-TV, kontakt os (sml. service-adressen på bagsden af deutsche brugsanvisning). Der findes i/DDne handbog et serrigt kapitel om temaet kundeservice, som begynder på side 19.

Anvendelsesområde

• Dette apparat er beregnet til modtagelse og gengivelse af fjernsynsprogrammer. De forskellige tilslutningsmuligheder muliggør en yderligere udvidelse af modtagelses- og gengivelseskilder (receiver, DVD-afpiller, DVD-optager, videooptager, etc.).
• Dette apparat er kun egnet til indendørs brug i et tørt rum.
• Dette apparat er/DDke egnet som datamonitor for kontorarbejdspladser.
• Dette apparat er designet til privat brug. Det er ikke dimensioneret til drift i tungindustrielle virksomheder. Anvendelse i omgivelser med ekstreme ydre betingelser kan medføre beskadigelse af apparatet.

Medfølgende udstyr

LCD-TV
- Nettilslutningskabel
- Strømforsyning (Model: KSAFH1200500T1M2)
- Fjernbetjening og 2 batterier type R03 (AAA) 1,5V
- Garantibevis
- Betjeningsvejledning

Obs!

Kun vedlagte strømforsyning og strømtilslutningskabel ma anvendes.

Sikkerhedsanvisninger

Driftssikkerhed

Børn ma aldrig handtere elektriske apparater uden opsyn. Børn kan ikke altid forudse mulige farer.
- Hold emballagematerialiet - f.eks. folier -.uden for boRs rækkevidde. Ved misbrug kan der opsta fare for kvælning.
- Abn aldrig kabinettet på LCD-TV (elektrisk stød, kortslutning og brandfare)!
- Indfør ingen genstandene gennem sliderser eller abninger i LCD-TVs indre (elektrisk stød, kortslutning og brandfare)!
- Slidser og abninger på LCD-TV sørger for ventilation. Tildæk aldrigppe abninger, da der i sa fald kan opsta overophedning (overophedning, brandfare)!
Tryk ikke på displayet. Der er risiko for, at skærmen bliver beskadiget.
- Der foreligger fare for tilskadekomst, hvis displayet gär i stykker. Anvend beskyttelseshandsker, nr de ituslaede stykker pakkes ind, hvorefter de sendes til den pagaelende kundeservice, som bortskaffer dem pa forsvarlig mäde. Vask derefter hænderne med sæbe, da det ikke kan udelukkes, at der kan udtraede kemikalier.
- Berør ikke displayet med fingrene eller skarpe genstande, hvilket eventuelt kan beskadige den.

Henvend Dem til kundeservice hvis:

• netkabelet er smeltet lidt fra varmen aller er beskadiget.
  der er trængt væske ind i LCD-TV
  LCD-TV jegke virker after forskrifterne
  LCD-TV er faldet ned, aller kabinett er beskadiget

Omgivelsestemperatur

I de feste timer, hvor apparat'en anvendes, kan der forekomme en karakteristisk, men helt ufarlig lugt, som forsvinder med tiden.
For at afhjelpe lugtdannelsen anbefales det at lufte regelmæssigt ud i rummet. VEd udviklingen af produit har visikret, at de gaeldende gransevaerdier noje overholdes.
- Sørg for, at LCD-TV og alle tilslutte deheder ikke udsættes for fugt og undgå støv, varme og direkte solbestråling. Tilsidesættelse af dette forskrift kan forårsage fejl eller beskadigelse af LCD-TV.
- Apparatet må ikke bruges udendørs, da det kan beskadiges af ydre påvirkninger som f.eks. regn og sne.
- Apparatet pågressive for dryppende eller sprjntende vand, og der på stilles beholdere med væske som f.eks. vaser - på apparatet. Indträngende væske kan forringe den elektriske sikkerhed.
- Undgå at sætte Åbne brandkilder (stearinlys el. lign.) oven på enheden.
- Sørg for tilstrækelig frirum omkring apparatet, hvis det placeres i reol eller skab. Der skal som minimum vare en afstand mullem apparatet og evt. reolvæg på 10 cm for at sikre tilstrækelig ventilation.
- Stil og anvend alle komponenter på en stabil, plan og vibrationsfri flade, hvorved det forhindres, at LCD-TV falder ned.
- Undgå blænding, spejlinger, for stærkte lys-mørk-kontraster, hvorved øjnene skånes.
- Den optimale kiggeafstand er ca. 3-5 gange skærmdiagonalen.

Reparation

Lad udelukkende fuguddannet personale udfore reparationer af LCD-TV.
I tilfaelde af nodvendig reparation bedes De udelukkende henvende Dem til vor autoriserede kundeservice.

Indretning af arbejdsplads

LCD-TV kan anvendes ved en omgivelsestemperatur fra 5^ til 35^ .
Overhold en afstand på mindst en meter til højfrekvente og magnetiske fejlkilder (fjernsyn, hjttaleranlæg, mobiltelefoner osv.), hvorved Funktionsejl og datatab undgas.
- Vent after transport af LCD-TV med at tage den i brug, til den har samme temperatur som omgivelserne.
Ved store temperatur- eller fugtighedssvingninger kan der på grund af kondensation opstå fugt i LCD-TVs indre, som kan forårsage en elektrisk kortslutning.
- Træk netstikket ud af stikkontakten og fjern antennestikket fra antenneindgang i tilfælde af tordenvejr, eller hvis skærmen ikke skal anvendes gennem længere tid.

Strømforsyning

Vær venligst opmærksom på: Selvningar der er slukket for netafbroderen, er der spænding på dele af apparatet. For at afbryde strømforsyninger til Deres LCD-TV, eller for at frakoble apparatet helt fra strømmen, træk netstikket ud af stikdåsen.

Den vedlagte strormforsyning ma kun tilstlutes til en stikkontakt med 230V 50Hz og jordforbindelse.
- Dette apparat mä kun drives sammen med den vedlagte strømforsyning.
Vi anbefaler som yderligere sikkerhed en overspændingsbeskyttelse, hvorved LCD'en beskyttes mod beskadigelse pagn ground af spændingsspiderer lynnedslag fra strømnettet.
- Strømtilførslen til TV afbrydes ved at trække netstikket ud af stikdåsen.
For at undgå skader pga. overophedning må strømforsyningen ikke tildækkes.
- Strømforsyningen pågressive anvendes, hvis kabinettet eller ledningen er beskadiget. Den bør erstattes med en strømforsyning af samme type.
- Stikdäsen skal sidde i nærheden af LCD-TV og[vare lettilgengelig.
- Laeg ledningerne på en södan måde, at ingen kan træde på eller snuble over dem.
- Stil ingen genstande på ledningerne, da de i givet fald kan beskadiges.

Sikkerhedsanvisninger ved anvendelse af batterier

Batterier kan indeholde brændbare stoffer. Ved forkert brug kan batterierne lække, blive meget varme, antændes og endda eksplodere, hviket kan medføre skader på apparatet og udsætte brugeren for en sundhedrsisiko. Derfor er det vigtigt, at følgende regler overholds:

Sorg for at batterierne er uden for borns rækkevidde. Hvis batterierne sluges ved et uheld, sages straks lage.
- Oplad aldrig batterier, medmindre det udtrykkeligt er angivet, at batterierne er genopladelige.
- Undgå at aflade batterierne ved at køre på hj udgangseffekt.
Undgå at kortslutte batterierne.
- Undgå varme. Kast aldrig batterier ind i øben ild.
- Undgå at ødelægge batterierne og at de bliver deforme. Derved kan der ske skader på hænder eller fingre, eller batterivæske kan trænge ind i øjne eller hud. Hvis det alligevel skulle ske, skylles de pagældende steder med rigelige mængder rent vand og der søges straks læge.
Undgå kraftige stød eller rystelser.
- Sørg altid for korrekt polaritet. Vær opmærksom på, at batteriernes pluspol (+) og minuspol (-) vender rigtigt for at undgå kortslutning.
- Bland aldrig nye batterier medGAMEller forskeillige batterityper, da dette kan medfere fejlfunktion.
- Tag straks brugte batterier ud af apparatet.
- Det anbefales at tage batterierne ud af apparatet, när det ikke skal bruges i laengere tid.
Nar batterier skal opbevares ell bortskaffes, anbefales det at sette et stykke tape pa batteripolerne.
- Udskift alle batterier på en gang med nye batterier af samme type.

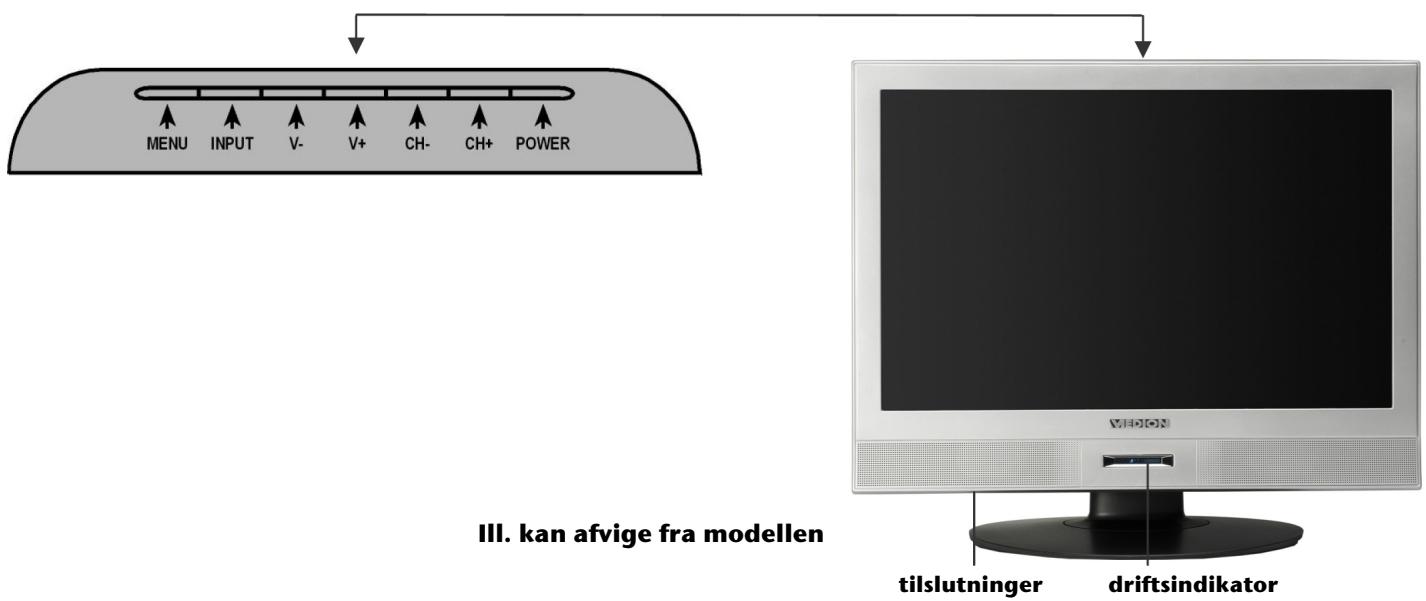

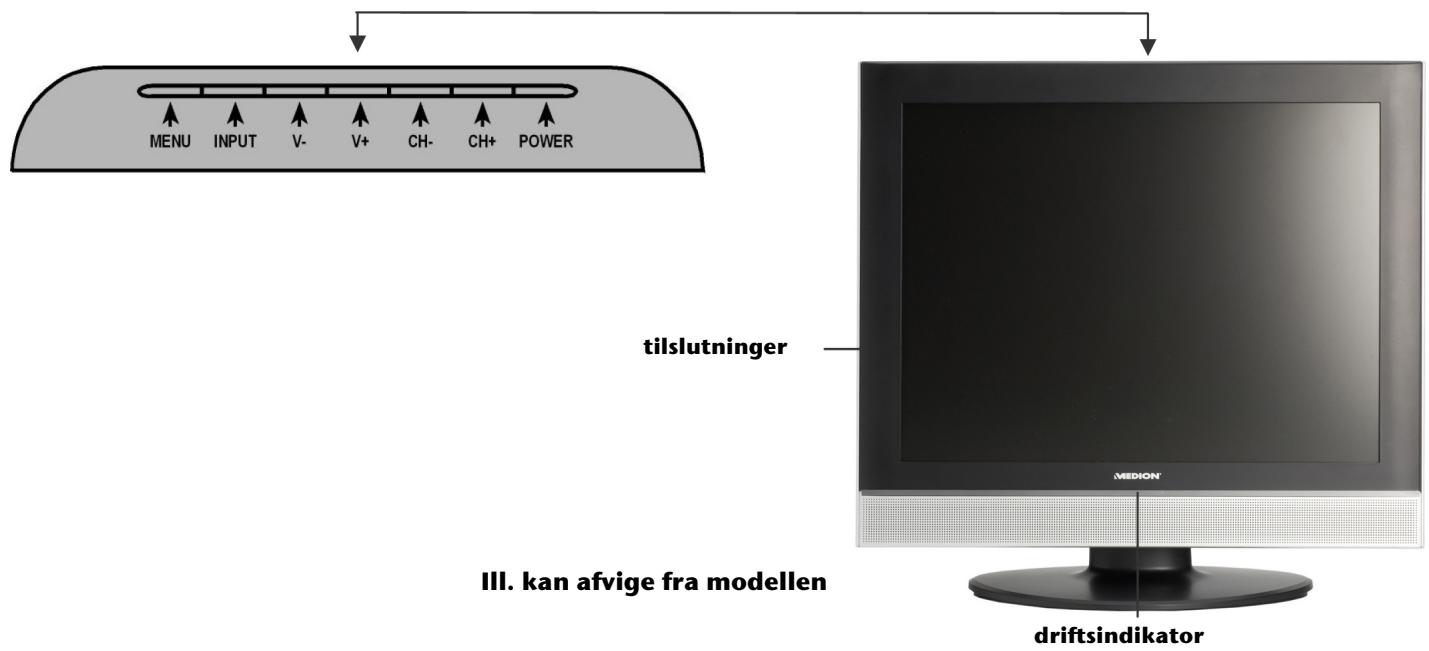

Lær apparatet at kende

Betjeningselementer 19", 22"
Betjeningselementer 20"

Betjeningenselementer	Funktion
MENU	Hent OSD1-menuen medijke knap for at foretage indstillinger på apparatet.
INPUT	Hent listen af tilgängelige kilder medijke knap. Med knapperne CH+/CH - skifter De mellem modtagelseskilderne: TV, AV, SVIDEO, SCART, PC.
V+/V-	Indstil apparatets volumen medppe disse knapper.
CH+/CH-	Skift program medppe disse knapper.
POWER	Tænd for apparatet i slukket tilstand; sæt apparatet i standby-mode.
Driftsindikator	Lyser rodt, nær apparatet er i standby-mode. Lyser grønt, nær apparatet er tændt.

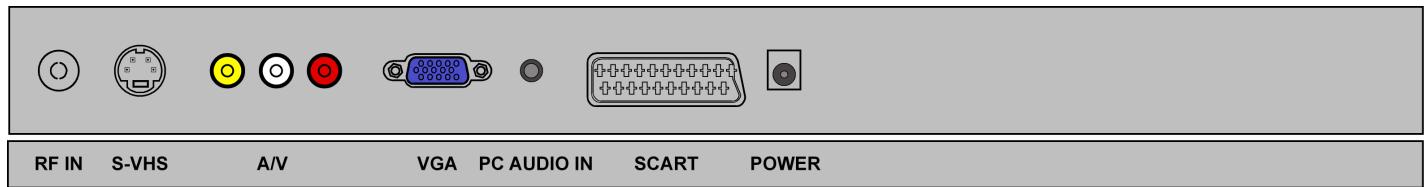

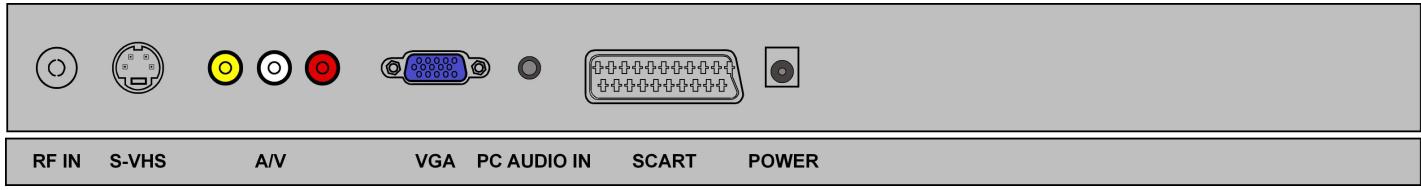

Tilslutning	Tilslutningsmuligheder
RF IN	AntennetilsluttingHer tilsluttes antennekabelet (medfølger/DD)
S-VHS	S-VHS-indgangHDMI-indgang til tilslutning af apparater med S-VHS-udgang, f.eks. DVD-afpiller, SAT- eller DVB-T-receiver, computer bl.a.Til davon tilslutning behøver De et S-VHS-kabel (medfølger/DD).
A/V	A/V-indgangComposite-indgang til tilslutning af apparater med Composite-udgang, f.eks. DVD-afpiller, SAT- ellerDVB-T-receiver, videokamera, computer bl.a.Til davon tilslutning behøver De et Composite-kabel (medfølger/DD).
VGA	VGA-indgangVGA-indgang til tilslutning af apparater med VGA-udgang, f.eks. computer bl.a.Til davon tilslutning behøver De et VGA-kabel.
PC AUDIO IN	Audio-indgang.Her tilsluttes venstre og hjre audio-kanal for kilden, hvis lyd De ønsker at overføre via LCD-TV'et.
SCART	SCART-tilsluttingSCART-indgang til tilslutning af apparater med SCART-udgang, f.eks. DVD-afpiller, videooptager, SAT-eller DVB-T-receiver, spillekonsoler bl.a.Til davon tilslutning behøver De et SCART-kabel (medfølger/DD).
POWER	Tilslut det medleverede nettilslutningskabel her.

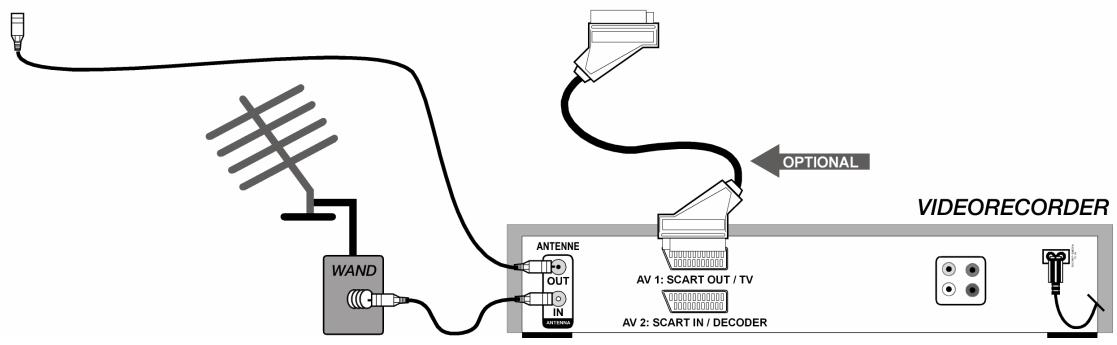

Hvis De ønsker at tilslutte en videooptager til LCD-TV'et, skal De forbinde et antennekabel med antennebøsningen på LCD-TV'et og antennneudgangen på videooptageren. Forbind endnu et antennekabel med antennneudgangen på videooptageren og antennebøsningen i væggen.

Alternativek Kan De forinde LCD-TV og videooptager med et SCART-kabel. Dette kan anbefales for en hj billed- og lydkvalitet.

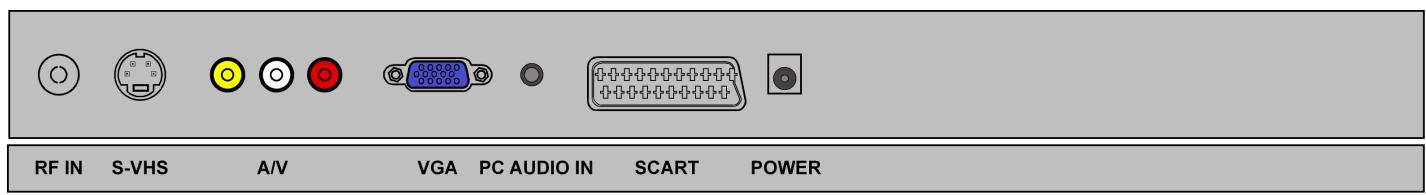

DVD-Player

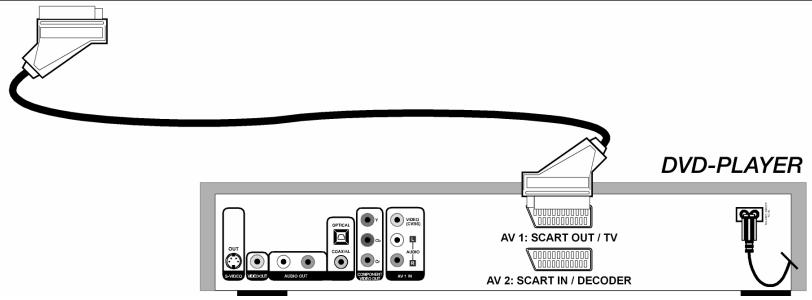

Tilslut en DVD-afspiller med SCART-kabel.

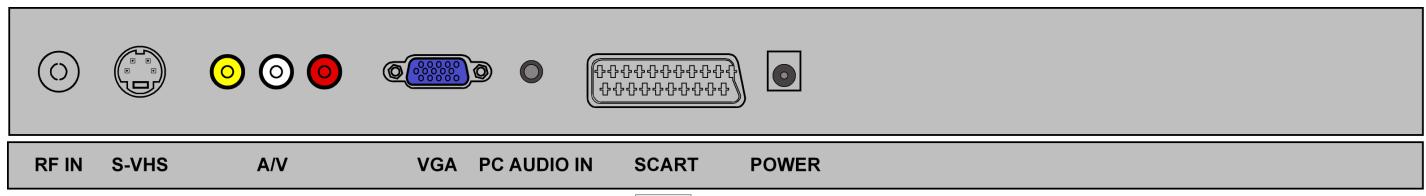

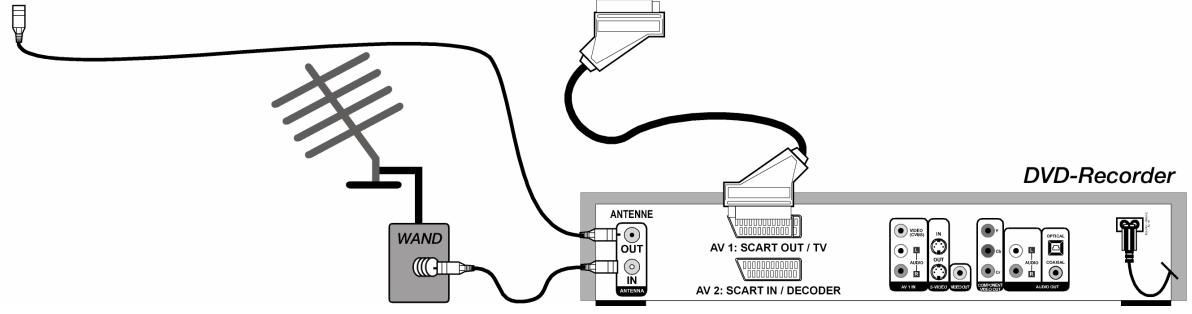

Receiver (SAT, DVB-T, Decoder etc.), DVD-optager

Et apparat, der skal anvendes som modtager for LCD-TV'et (f.eks. SAT-receiver, DVB-T-receiver, Decoder, Set-Top-Box) og en DVD-optager skal forbinds med SCART-kabel til SCART-bøsningen på LCD-TV'et.

Desuden skal antennekabelet forbinds som beskrevet i afsnittet „Videooptager" (se ovenfor).

Computer

Tilslut en computer med et VGA-kabel. Hvis Deres computer har en SCART eller S-VHS-udgang, kan De overfrole computerdisplayet ved hjælp af en af disse tilslutninger.

Bemerk

Sylvom Deres computer byder på flere tilslutningsmuligheder, beslut Dem kun for en mulighed for at undgå problemer med signalallokeringen.

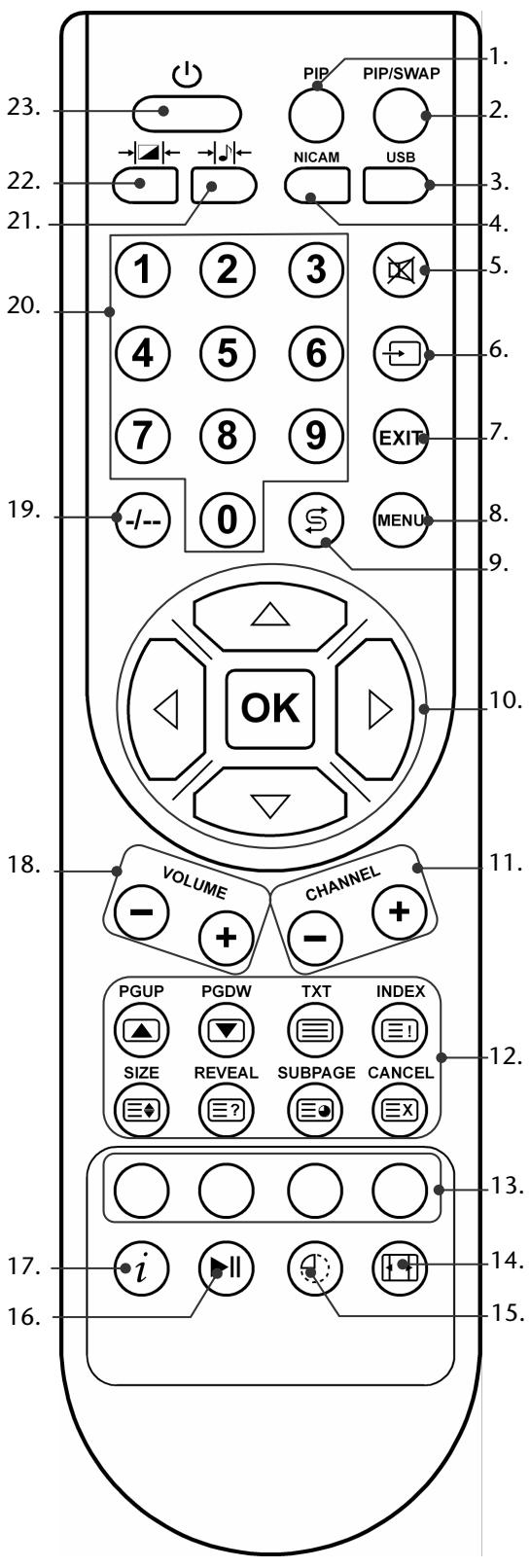

Fjernbetjeningen

1. Ikke Funktion
2. lkke Funktion
3. Ikke Funktion
4. Mono / Stereo / 2-tone
5. Mute
6. Engangsvalg.
   Hent listen af tilgängelige kilder med/DDne knap. Med retningsknapperne skiftes mellem modtagelseskilderne: TV, AV, SVIDEO, SCART, PC.
7. Forlader menuen
8. Hent menu; tilbage til foregående menu
9. Foregående program
   Shift tilbage til det tidligere viste program.
10. Retningsknapper til navigering i menuerne OK - I nogle menuer skal De bekrafte Deres valg med/DDne knap.
    11.CHANNEL + / - I fjernsynsmode vaelg neste (+) aller foregående (-) program. I tekst-tv-mode vaelg neste (+) aller foregående (-) side.
11. Tekst-tv knapper:
    PGUP = Bladre fremad
    PGDW = Bladre tilbage
    TXT = Tænd/sluk for tekst-tv
    INDEX = Indeksside
    SIZE = Forstørre tekst-tv
    REVEAL = Vise skjult tekst
    SUBPAGE = Tillægsside
    CANCEL = Fade tekst-tv ud
12. Tekst-TV: Farveknapper til navigering i tekst-tv
13. Vælgé billedformat: AUTO, FULL, ZOOM1, ZOOM2, 4:3, PANORAMA
14. DVALE Funktion: Tidsindstilling til automatisk slukning af apparatet
15. Tekst-TV: Holde den aktuelle side
16. INFO:
    I TV-modus: Til visning af informationer, som f.eks. aktuel programnummer og billedformat.
    I tekst-TV-modus: Til aktivering af samtidig visning af tekst-TV og TV-billede.
17. VOLUME + / -
    Øger eller dæmpper lydstyrken.
18. Vaelge tocifrede kanaler
19. Talknapper
    Fjernsynsmode: Programvalg;
    Tekst-TV mode: Indtastning af de trecifrede numre til valg af side.
20. Vælge audiomode: FILM, MUSIC, USER, STANDARD
21. Vaelge billedmode: FILM, VIVID, USER, STANDARD
22. STANDBY-Knap til tænd/sluk af LCD-TV'et.

Bemaerk

Laes under alle omstendigheder inden ibrugtagning kapitlet „ Sikkerhedsanvisninger " på side 3ff.

Udpakning

• Opbevar venligst emballagematerialiet godt og benyt udelukkende dette ved transport af fjernsynet.

llægning af batterier

1. Fjern dækslet til batterirummet på bagsiden af fjernbetjeningen.
2. Isæt to nye batterier af type R03 (AAA) 1,SV. Kontroller at polariteten svarer til den indgraverede illustration i batterifaget (+ og +, - og - skal salleSAMen).
3. Luk batterifagetigen.

OBS!

Tag batterierne ud af fjernbetjeningen, nár apparatet ikke bruges i længere tid. Fjernbetjeningen kan blive beskadiget af lækkende batterier.

Tilslutning af antenne

For at tilslutte til husantennen ell kabelanlag forbind antennestikdaseen og fjernsynsapparatet til RF IN tilslutningen med et dobbelt afskermet antennekabel (medfogler ici).

Tilslutning til strømforsyningen

1. Den vedlagte strømforsynings apparatstik forbindes med apparatets strømtilslutning.
2. Tilsut det medleverede nettilslutningskabel til en nærliggende nettiskdase 230V 50Hz . Apparatet gär i standbymodus og indikatoren på forsiden lyser rodt.

Grundfunktioner

Tænd og sluk for LCD skærmen

1. For at tænde for apparatet, tryk på STANDBY-knappen enten på apparatet eller på fjernbetjeningen.
2. Med STANDBY-knappen sættes apparatet igen i standby-mode.

Navigering i menuen

1. Tryk på MENU [8] knappen for at aktivere OSD.
2. Vælg optionerne fra hovedmenuen ved hjælp af retningsknapperne / .
3. Bekræft den valgte option fra hovedmenuen og Åbn untermenuen ved hjælp af retningsknapperne « / »
4. Vaelg optionerne fra untermenuen ved hjælp af retningsknapperne /
5. Bekraeft den valgte option fra untermenuen, hvor De ønsker at foretage ændringer hhv. indstlinger ved hjælp af retningsknapperne /
6. Med retningsknapperne / indstiller De en onsket vaerdi aller traeffer et andet valg.
7. Med MENU [8] knappenkommen De tilbage til den overordnede menu.
8. Med EXIT [7] knappen lukker De menuen og bekrafter samtidig Deres valg.

Sprogindstilling

Ved levering er OSD i Deres LCD-TV indstillet på engelsk. Indstil OSD på det ønskede sprog som følger:

1. Tryk på fjernbetjeningens knap MENU [8].
2. Med retningsknappen vaelg menupunktet FUNCTION.
3. Bekraeft med retningsknappen . Meddeelsen LANGUAGE bliver fremhævet.
4. Vaelg det onskede sprog med retningsknapperne
5. Bekræft Deres vælg med OK knappen. OSD vises.
6. Tryk på EXIT [7] knappen for at forlade OSD-menuen.

Automatisk programsøgning (antennetilslutning RF IN)

1. Tryk på fjernbetjeningens knap MENU [8].
2. Med retningsknappen vaelg menupunktet CHANNEL.
3. Bekraeft med retningsknappen . Meddeelsen AUTO TUNE bliver fremhævet.
4. Bekraeft med retningsknappen . En ny menu til valg af farveststandarden vises (BG/DK/I aller SECAM L/LL).
5. Vaelg farveststandarden som gelder for dit land med retningsknappen
6. Vaelg menupunktet YES med retningsknappen
7. For at starte den automatiske programsøgning tryk på retningsknappen . På skærmen fremkommer en bjælke, der viser søgeforløbet. Afvent søgningen. Den tager nogle minutter. For at afbryde processen, tryk på EXIT knappen.
8. Programmerne bliver lagt ind på programpladserne i rækkefolge alt after land. Der kan lagres 100 programmer.

Bemaerk

De kanarendre programpladsernes riekefolge after onske. Laes i afsnittet „Menu CHANNEL“ fra side Fehler! Textmarke nicht definiert. under menupunktet CHANNEL SWAP hvordan De kan sortere programmerne.

Programsøgningen for apparater, som er tilsluttet via SCART aller Composite, sker via det pagaelende tilslutte de apparat. Tag betjeningsvejledningen for den tilslutte de signalkilde til hjælp (f.eks. DVB-T receiver aller SAT-receiver).

Valg af kanaler

• For at vœlge et program, tryk enten på ein af knapperne CH+ / CH- på apparatet,,en af knapperne CHANNEL [11] på fjernbetjeningen eller vœlg programmet direkte ved hjælp af en talknap[20].

For at gà til et tocifret nummer, tryk på tasten [19].

Med [9] knappen vælger De det sidst sendte program.

Lydindstillingen

Lydstyrke

• Med volumenkappen VOLUME [18] på fjernbetjeningen eller V + / V - på apparatet øges eller reduceres lydstyrken.

Mute

For at slukke helt for lyden og tænde igen, tryk paa [5] knappen. Paa skærmen vises meddeelsen LYDLØS.

Lydoutput

• Med NICAM [4] knappen vaelger De mellem MONO- og STEREO-output, DUAL A og DUAL B. DUAL A og DUAL B kan kun fremkomme, när den aktuelle udsendelse understøter DUAL-mode (f.eks. ved tosprogede udsendelser).

Forindstilling af Iyd

Med tasten →[21] vœlges lydmodus: NEWS, MOVIE, USER, NORMAL.

Billedindstillinger

Billedformat

Med billedformat-knappen [14] kan De skifte mellem følgende billedformater:

• AUTO: Det sendte format bliver automatisk indstillet på engangssignalet eller et totalbillede vises.
  FULL:Billedet vises i 16:9 format.
• ZOOM1/ZOOM2: Forstørret gengivelse.
  4:3:Billedet vises i 4:3 format.
• PANORAMA: 4:3 billeddet udvides ved venstre og højre kant for at fylde skærmen; over- og/eller underkanten bliver derved noget beskåret.

Forindstilling af billeddet

Med [22] knappen vælger De billedmode: SOFT, VIVID, USER, NORMAL.

Visning af info

Tryk på tasten [17] for at se programplads og lydmodus.
- De samme informationer modtager De ved omstilling til et andet program.

Valg af signalkilde

Med TV/AV / INPUT knappen på apparatet eller [6] knappen på fjernbetjeningen hentes listen over tilgengelige kilder. Følgende signalkilder er tilgengelige:

TV: TV-hhv.Antennefunktion
AV: Apparat på Composite-tilslutting
- SVIDEO: Apparat på S-VHS-tilslutting
SCART1: Apparat på SCART-tilslutting
PC: Apparat pa VGA-bosningen

• Du kan skiffe mellem modtagelseskilder ved hjælp af tasterne CH+/CH - på apparatet eller retningstasterne / på fjernbetjeningen.

Tekst-TV

Teletekt er en Gratis service som transmitteres fra de feste fjernsynsstationer og som tilbyder aktuelle informationer om vejret, fjernsynsprogrammer, aktiekurser, undertitler, tv-avisen aller andre emner. Din LCD-TV byder på mange nyttige Funktioner til betjeningen af teleteksten savel som multipage-tekst, lagring af undersider aller hurtig navigation.

AnvendelsefTEKST-TV

1. Vaelq en TV station, der udsender tekst-TV.
2. Tryk på TXT [12] knappen en gang for at gå ind i Funktionen.
3. Ved endnu et tryk på TXT [12] knappen skifter apparatet igen til TV-mode.

Valg af sider i tekst-tv

Talknapperne [20]

• Indtast den ønskede tekst-TV-side som trecifret nummer direkte med talknapperne.
• Det valgte sidenummer vises i overste venstre hjørne af skærmen. Tekst-TV-tælleren søger, indtil det valgte sidenummer er fondet.

PGUP / PGDW knappen [12]

Med PGUP og PGDW [12] kan De bladre frem og tilbage gennem tekst-TV-siderne.

SUBPAGE [12]

• Mange tekst-TV-sider indeholder tillagssider. Ved nederste billedkant vises f.eks. 1/3. Tillagssiderne vises after hinanden med ca. et halvt minuts mellemrum.

De kan også selv hente tillægssiderne ved at trykke på SUBPAGE [12] knappen. Et firecifret indtastningsfelt vises, hvor De kan indtaste nummeret på en tillægsside (f.eks. 0002).

Farveknapper [13] / Fastext

• Nár der fades farvede tekstindlaeg ind på den nederste billedkant, kan De vælgde disse indhold direkte ved at trykke på de tilsvarende farveknapper RØD, GRØN, GUL og BLÅ.

Nyttige tekst-TV egenskaber

INDEX [12]

Tryk for at se indholdsfortegnelsen.

SIZE [12]

CANCEL [12] / Skjult søgning

Hvis du er i tekst-TV og trykker på CANCEL, skiftes til TV, mens der ventes på næste tekstside. Hermed kan De springe ventetiden over til visningen af den ønskede side.

Vaelq det onskede sidetal i tekst-TV.
Tryk pA CANCEL knappen for at skifte til TV-mode, mens De venter pa tekst-TV-siden. I overste venstre hjørne vises et felt med det onskede sidenummer, som star med qul baggrund mens sogningen foregår.
Nar den onskede side er fundet vises sidetallet med sort baggrund.
Tryk nu endnu en gang pa CANCEL knappen for at vise den onskede side.

HOLD [16]

Den valgte tekst-TV-side indeholder muligvis flere informationer end der passer på en skerm. I dette tilfælde bliver informationerne opdelt på flere tillægssider. Der blades videre i tillægssiderne med regelmaessige mellemrum.

Tryk på [16] knappen for at forbindre et automatisk sideskift. Et symbol vises i overste venstre hjørne på skærmen oq det automatiske sideskift afbrydes.
Tryk endnu en gang pà [16] knappen for at tillade det automatiske sideskiftigen.

Samtidig visning af tekst-TV og TV-billede [17]

Tryk på tasten [17] for transparent visning af tekst-TV (TV-billedet ses i baggrunden)
Du kommt tilbage til helbilledmodus ved igen at trykke på knappen [17].

OSD-menuen

Efterfolgende beskrives OSD i LCD-TV-mode. I PC-mode er andere optioner tilgengelige. Herom kan De laese fra side 18.

Bemaerk

På grund af mulige tekniske ændringer kan de her beskrevne menuer afvige fra menuerne på Deres skærm.

Menu PICTURE

Menupunkt	Indstilling
PICTURE MODE	NORMAL: Standardindstilling
	SOFT: Indstilling ved mørke omgivelser
	VIVID: Indstilling for kontrastrigt billede
	USER: Billedmodus som er indstillet af brugeren i menuen PICTURE.
BRIGHTNESS	Reducere hhv. øge lyshed (0 – 100). .
CONTRAST	Reducere hhv. øge kontrast (0 – 100). .
SATURATION	Reducere hhv. øge mætning (0 – 100). .
HUE	Reducere hhv. øge farveintensitet (0 – 100). . (kun ved NTSC)
SCALE	AUTO: Det sendte format bliver automatisk indstillet på engangssignalet ell er to-talbillede vises.
	FULL: Billedet vises i 16:9 format.
	ZOOM1/ZOOM2: Forstørret gengivelse.
	4:3: Billedet vises i 4:3 format.
	PANORAMA: 4:3 billedet udvides ved venstre og hjre Kant for at fylde skærmen; over- og/eller underkanten bliver derved noget beskåret.

Menu SOUND

Menupunkt	Indstilling
SOUND MODE	USER: Lydmode indstillet af brugeren i „SOUND“ menuen. NORMAL: Standardindstilling. FILM: Forstærker „Film-Sound“. NEWS: : Optimeret indstilling til musik.
VOLUME	Indstilling af lydstyrke (0 – 100)
BASS	Indstilling af basserne (0 – 100)
TREBLE	Indstilling af hjderne (0 – 100)
BALANCE	Indstilling af balancen mellem venstre og hjre hjttaler (0 – 100).

Menu CHANNEL

Menupunkt	Indstilling
AUTO TUNE	Automatisch programsøgning
MANUAL TUNE	Her kan De udføre en manuel programsøgning.1. Vælg programpladsen under punktet CHANNEL.2. Gå til optionen SEARCH og start med retningsknapperne ⇌ enøyngning nedad eller opad på frekvensbändet. Ved hvert fundet program bliverøyngningen stående.3. Gå til STORE und gem programmet med OK.I menupunktet FINE TUNE (se nedenunder) kan De foretage en yderligere finindstil-ling.
FINE TUNE	Her kan De finindstille billedet for det aktuelt valgte programmed ⇌ .
SKIP	Her kan du indstille de enkelte programmer som du ønsker at springs over,+när du zapper med knapperne CH-/CH+. Programmerne kan fortsat abnes med cifferknapperne.
SOUND SYSTEM	B/G, I, D/K, L, L'
CHANNEL SWAP	Med CHANNEL 1 og CHANNEL 2 vælger du programpladserne som du ønsker at bytte med hinanden.

Manuel lagring af videooptager

De kan f.eks. bruge den manuelle sogning til at indstille en videooptager på LCD-TV'et.

• After at LCD-TV'et og videooptageren er forbundet med hinanden via antennen, (sml. Side 7), skal De indstille Deres videooptager på testsignalet.
• Udfør den manuelle søgning mit LCD-TV'et.
• När testsignalet er fundet, skal De lagre testsignalet på programplads 0, (denne programplads bliver/DDFjernsynsprogram).

Menu FUNCTION

Menupunkt	Indstilling
LANGUAGE	Vælg sproget for OSD-menuen. Den omstilles straks.
BLUE SCREEN	Hvis这部分 option står på ON, vises en blå skærm ved et program, der ikke modtager noget signal.
TXT LANGUAGE	Standardindstillingen er VEST. Såfremt Deefore dem i et sprogområde med en,anden skrifttype, kan Deændre sprogindstillingen til ØST, RUSSISK, ARABISK eller FARSIL.
COLOR TEMP.	NORMAL, WARM, COOL, USERUnder USER kan du indstille farvetemperaturen med RGB-værdierne.
RESET	De kan genindstille fabriksindstillingen via dette menupunkt. Alle manuelt udførte indstlinger slettes. Værdierneefore sig nu som ved leveringen. Programlisten bibeholdes.

OSD i PC-mode

Menu PICTURE

Menupunkt	Indstilling
CONTRAST	Reducere hhv. øge kontrast (0 – 100). .
BRIGHTNESS	Reducere hhv. øge lyshed (0 – 100). .

Menu SOUND

Menupunkt	Indstilling
SOUND MODE	USER: Lydmode indstillet af brugeren i „SOUND“ menuen. NORMAL: Standardindstilling. FILM: Forstærker „Film-Sound“. NEWS: : Optimeret indstilling til musik.
VOLUME	Indstilling af lydstyrke (0 – 100)
BASS	Indstilling af basserne (0 – 100)
TREBLE	Indstilling af hjderne (0 – 100)
BALANCE	Indstilling af balancen mellem venstre og hjre hjttaler (0 – 100).

Menu FUNCTION

Menupunkt	Indstilling
LANGUAGE	Vælg sproget for OSD-menuen. Den omstilles straks.
BLUE SCREEN	Hvis这部分 option违法犯罪. Vices en blå skærm ved et program, der ikke modtager noget signal.
TXT LANGUAGE	Standardindstillingen er VEST. Såfremt De befinder Dem i et sprogområde med en,anden skrifttype, kan Deændre sprogindstillingen til ØST, RUSSISK, ARABISK eller FARSIL.
COLOR TEMP.	NORMAL, WARM, COOL, USER Under USER kan du indstille farvetemperaturen med RGB-værdierne.
RESET	De kan genindstille fabriksindstillingen via dette menupunkt. Alle manuelt udførte indstlinger slettes. Værdierne befinder sig nu som ved leveringen. Programlisten bibeholdes.

Menu PC

Menupunkt	Indstilling
TAKT	Indstil takten for TFT-skærmen. Jo højere værdi, des bredere fremkomm er visningen. Jo lavere værdi, des mere komprimeret er visningen.
FASE	Indstil fasen for at optimere visningen af Deres TFT-skærm.
H - POSITION	Indstil det horisontale billede for LCD-displayet.
V - POSITION	Indstil det vertikale billede for LCD-displayet.
AUTO	Automatisch justering

Lokaliser Årsagen

Fel kan mange gange have banale Årsager, men kan ögså somme tider vare forårsaget af defektekomponenter. Vi vil herGRE give Dem en händsrækning til at lse problemet. Hvis de her anførte foranstaltninger ikke hjælper, hjælper vi DemGRE videre. Ring til os!

Intet billed, ingen lyd.

• Kontroller, om netkabelet er korrekt tilsluttet til stikdaseen og til netadapteren.
• Kontroller, at der er indstillet på TV fonction.
• Kontroller, om apparatets netkontakt på apparatets overside er slået til.

• Kontroller indstillingen af kontrast og lys.
• Kontroller, at alle tilstlutninger af ekstraudstyr er foretaget korrekt.
• Kontroller, om den korrekte AV-stilling er valgt.

Ingen lyd

Se after, om der er skruet ned for lydstyrken.
Sefter,om der er valgt mute.

• Därlige modtageforhold.
  Sefter,omantennenerfrakoblet.

Billedet er seks klart.

• Darlige modtageforhold.
  Sefter,omantennenerfrakoblet.

Billedet er for lyst aller for mørkt.

• Kontroller indstillingerne for CONTRAST / BRIGHTNESS i PICTURE menu.

Fjernbetjeningen virker icke.

• Kontroller, om batterierne i fjernbetjeningen er Funktionsklare og korrekt placeret.
• Sørg for, at sensormodtageren ikke rammes af kraftig lyskilde.
• Sluk for apparatuset på netkontakten ogændigen.

Billedeterikskarpt.

• Därlige modtageforhold.
  Sefter,omantennenerfrakoblet.
• Kontroller indstillingerne for billedskarphed i menuen PICTURE.

Prikker på billedet.

• Der er muligvis interferens fra biler, tog, ledninger, neonlys, etc.
• Der er muligvis en interferens mellem antennene- og stromkabelet. Prov at skille dem adigen.

Der fremkommer striber på skærmen eller farverne blegner.

• Er der interferens fra et andet apparat?
  Overføringsantenner fra radiostationer eller antenner fra radioamatar og mobilitelefoner kan øgså vare skyld i interferenser.
• Brug apparatet sá langt væk som muligt fra apparatet, der muligvis forårsager interferensen.

Hvis forslagene i de forrige afsnit不解 har hjulpet til løsning af problemet, bedes De kontakte os. Det er en stor hjælp, hvis De stiller følgende oplysninger til rådighed:

• Hvis De allerede har fæt et kundenummer, bedes De oplyse det.
• Hvilke ekstra periferienheder anwendes?
• Hvilke meldinger fremkommern på monitoren?
• Ved hvilken betjeningsfunktion er problemet opstäet?
• Hvilke skridt har De allerede foretaget for at lose problemet?

Rensning

• Træk, inden rengøring altid netstikket og alle forbindelsestedninger ud.
• Anvend ingen oplosningsmidler, ætsende eller gasformede rengøringsmidler.
• Rengør monitoren med en blød, fnugfri klud.
• Pas på, at der ikke bliver vandráber siddende på monitoren. Vand kan forårsage varige farveændringer.
• Udsæt haverken monitoren for grelt sollys.
• Emballagen bør venligst opbevares et sikkert sted og kun den bør bruges til at Transportere monitoren.

Obs!

Derfindes ingendeleindei apparatuset,derskalvedligeholdessllerrenses.

Genanvendelse

Emballage

Emballage og indpakningshjælpemidler, der/DDE skal bruges mere, kan genbruges og skal derfor principielt bortskaffes til genbrug.

Apparat

Nár apparatet er næt til slutningen af dets levetid, má du under ingen omstændigheder smide det ud som almindeligt husholdningsaffald. Undersøg mulighederne for en miljømæssig korrekt bortskaffelse.

Batterier

Brugte batterier må ikke smides i husholdningsaffaldet! Batterier skal afleveres i opstillede containere til brugte batterier.

Tekniske specifikationer

	MD 30016	MD 30039	MD 30034
Skærmstørrelse	20" (50,80 cm)	19" (48,26 cm)	22" (55,88 cm)
Indgangspænding	AC 230V~ 50Hz
Indgangsstrøm	ca. 50 W	ca. 42 W	ca. 45 W
Indgangsstrøm Standby	ca. 3 W
Indgangsspænding strømforsyning	100-240V ~ 50/60Hz 1,2 A
Udgangsspænding strømforsyning	12V---- 5,0 A
TV-System	PAL/SECAM, BG/DK/I/L/LL
Audio	Multi, Stereo, Nicam
Programpladser	200 + AV
Antenna interface	75 Ω
Tilslutninger	1 x RF, 1 x D-SUB (VGA), 1 x SCART, 1 x A/V
Reaktionstid	8 ms	5 ms
Synsvinkel h/v	160°/120° (typ.)	170°/160° (typ.)
Kontrast	500:1 (typ.)	850:1 (typ.)	700:1 (typ.)
Lysstyrke	450 cd/m2	300 cd/m2
Fysisk oplo@sning	800 x 600	1440 x 900	1680 x 1050
Dimensioner (W x H x D) (inkl. stand)	490 x 465 x 186 mm	465 x 415 x 195 mm	533 x 460 x 210 mm
Vægt (inkl. stand)	ca. 5,7 Kg	ca. 4,6 Kg	ca. 5,4 Kg

Vi forbeholder os retten til tekniske ændringer!

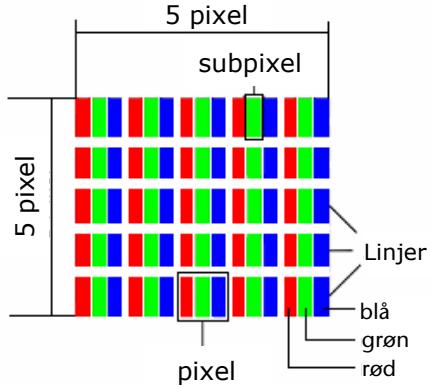

Pixelfejl hos LCD'er (TFT-Displays)

Til trods for den mest moderne Produktionsmetode kan der i sjældne tilfælde opstå udfald af enkelte erler flere lyspunkter på grund af den meget komplekse tekologi.

Ved Aktiv Matrix TFT's med en oploşning på 1366 x 768 Pixels,(WXGA), som er sammensat af tre sub-pixels (rød, grøn, blå), anwendes i alt ca. 3,1 Mio styretransistor. På grund af dette meget hje antal transistorer og den dermed forbundne yderst komplicerede Produktionsproces kan der nu og da opstå udfald eller forkert styring af pixels hhv. sub-pixels.

Beskrivelse		Acceptoret tal
Lyse Sub-Pixels	1 Sub-Pixel	Lyse Sub-Pixels
	To ved sider af hinanden ligngende (horizontal/vertical)
Afstand	Minimum afstand mellem lys og mørk Sub-Pixel	Afstand
Mørke Sub-Pixels	Enkelt	Mørke Sub-Pixels
	To ved sider af hinanden ligngende
Afstand	Minimum afstand mellem lyse og mørke Sub-Pixels	Afstand
Antal lyse og mørke Sub-pixels ialt		Max. 5

Tabellen beskriver det maksimale antal pixelfejl, der ma optraede pa skarmen, uden at det drejer sig om et garantitilfaelde. Et garantitilfaelde foreligger EVT., hvis det ovennævnte fejlantal i en kategori overskrides.

Kopiering afijke betjeningsvejledning

Dette dokument indeholder retligt beskyttede informationer. Alle rettigheder forbeholds. Kopiering i mekanisk, elektronisk og enhver,anden form er Eden forudgäende skriftlig tilladelse fra fabrikantens side ikke tilladt.

Copyright © 2007

Alle rettigheder forbeholds.

Denne handbog er ophavsetligt beskttet. Alle rettigheder forbeholds. Mekanisk, elektronisk ellen form for kopiering uden skriftlig tilladelse fra producenten er forbidt.

Copyright ligger hos firmaet MEDION
