BEDIENUNGSANLEITUNG LCD TV MD 30034 MEDION

Hinweise zu dieser Anleitung 3

Bestimmungsgemäßer Gebrauch 3

Lieferumfang 3

Sicherheitshinweise 4

Betriebssicherheit 4
Aufstellungsourt 4
Reparatur 4
Vorgesehene Umgebung 5
Stromversorgung 5
Umgang mit Batterien 5

Das Gerät kennen lernen 6

Bedienelemente 19" und 22" 6
Bedienelemente 20^ 6
Anschlisse 7

Anschlussbeispiele 8

Die Fernbedienung 10

Erste Inbetriebnahme 11

Auspacken 11
Batterien in die Fernbedienung einlagen 11
Antenne anschlieben 11
Stromversorgung anschließen 11

Grundfunktionen 12

LCD-TV ein- und ausschalten 12
Im Menu navigieren 12
Spracheinstellung 12
Automatische Programmsuche (Antennenanschluss RF IN) 13
Programmausbahl 13
Toneinstellungen 13

Lautstärke 13
Stummschaltung 13
Tonausgabe 13
Tonvoreinstellung 13

Bildeinstellungen 14
Bildformat. 14
Bildvoreinstellung 14
Infos anzeigen halten 14
Signalquelle wahlen 14

Teletext 15

Die Bedienung des Teletexts 15
Teletext-Seiten auswahlen 15

Zifferntasten [20] 15
PGUP / PGDW Tasten [12] 15
SUBPAGE [12] 15
Farbstaten [13] / Fastext. 15

Nutzliche Teletext Eigenschaften 15

INDEX [12] 15
SIZE [12] 15
REVEAL [12] 15

CANCEL [12] / Verdecktes Suchen 16
HOLD [16] 16
Mix Teletext-Fernsehbild [17] 16

Das OSD-MENU 17

Menu BILD 17
Menu SOUND 17
Menu KANAL 18
Videorecorder manuell speichern 18
Menu FUNKTION 18
Das OSD im PC-Modus. 19
Menu BILD 19
Menu SOUND 19
Menu FUNKTION 19
Menu PC 19
Problembehebung 20
Benöting 20
Reinigung 21
Entsorgung 21
Technische Daten 22
Pixelfehler bei LCDs (TFT-Displays) 23
Vervielfaltigung dieser Bedienungsanleitung 23

Hinweise zu dieser Anleitung

Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine large Lebenserwartung Ihres LCD-TVs. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres LCD-TVs. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des LCD-TVs dem neuen Besitzer weiter geben zu können.

Service

Falls Probleme mit Ihr dem LCD-TV auftreten, behmen Sie Kontakt mit uns auf (vgl. die Service-Adresse auf der Rückseite dieser Bedienungsanleitung). Darüber hinaus finden Sie in dieser Bedienungsanleitung ein Kapitel zur Problembehebung (Seite 19).

Bestimmungsgemäßer Gebrauch

• Dieses Gerät dient zum Empfang und zur Wiedergabe von Fernsehprogrammen. Die entsprechenden Anschlussmöglichkeiten ermögen eine zusätzliche Erweiterung der Empfangs- und Wiedergabequellen (Receiver, DVD-Player, DVD-Recorder, Videorecorder etc.).
• Dieses Gerät ist nur für den Gebrauch in trockenen Innenräumen geeignet.
• Dieses Gerät ist nicht als Datenmonitor für Būroarbeitsplätze geeignet.
• Dieses Gerät ist für den Privatgebrauch gedacht und nicht für industrielle oder kummerzielle Nutzung vorgesehen. Die Nutzung unter extremen Umgebungsbedingungen kann die Beschädigung Ihres Gerätes zur Folge haben.

Lieferumfang

LCD-TV
- Netzanschlusskabel
Netzteil (Model: KSAFH1200500T1M2)
Fernbedienung inkl. 2 Batterien Typ R03 (AAA) 1,5V
- Garantiekarte
Bedienungsanleitung

Hinweis!

Verwenden Sie ausschließlich das mitgelieferte Netzteil und Netzanschlusskabel.

Sicherheitshinweise

Betriebssicherheit

• Lassen Sie Kinder nicht unbeaufsichtigt an elektrischen Geräten speilen. Kinder können mögliche Gefahren nicht immer richtig erkennen.
• Halten Sie das Verpackungsmaterial, wie z.B. Folien von Kindern fern. Bei Missbrauch könnte Erstickungsgefahr besteht.
• Öffnen Sie niemals das Gehäuse des LCD-TVs (elektrischer Schlag, Kurzschluss und Brandgefahr)!
• Führn Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des LCD-TVs (elektrischer Schlag, Kurzschluss und Brandgefahr)!
• Schlitze und Öffnungen des LCD-TVs dienen der Belüftung. Decken Sie diese Öffnungen nicht ab (Überhitzung, Brand-gefahr)!
• Üben Sie keinen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm beschädigt wird.
• Achtung! Bei gebrochenem Display besteht Verletzungsgefahr. Packen Sie mit Schutzhandschuhen die geborstenen Teile ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center. Waschen Sie anschließend ihre Höhe mit Seite, da nicht auszuschreiben ist, dass Chemikalien austreten können.
• Berühren Sie nicht das Display mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermeiden.

Wenden Sie sich an das Service Center, wenn:

dasNetzkelangeschmortoderbeschädigtist
Flüssigkeit in das Gerät eingedrungen ist
das Gerät nicht ordnungsgemäß Funktioniert
das Gerat gesturzt, oder das Gehäuse beschädigt ist

Aufstellungsord

• Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber vollig ungebährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt. Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäß zu lüften. Wir haben bei der Entwicklung these Produktes Sorge dafür getragen, dass geltende Grenzwerte deutlich untersritten werden.
• Halten Sie ihren LCD-TV und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des LCD-TVs führen.
• Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse, wie Regen, Schnee etc. das Gerät beschädigten können.
• Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gefäße – wie z. B. Vasen – auf das Gerät. Eindringende Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
• Stellen Sie keine offenen Brandquellen (Kerzen oder ähnliches) auf das Gerät.
• Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Beluftung ein. Die Beluftungarf nicht durch Bedecken der Luftungsöffnungen mit Gegenständen wie Zeitschriften, Tischdecken, Vorhängen usw. befindert werden.
• Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterland, um Stürze des LCD-TVs zu vermeiden.
• Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um ihre Augen nicht unnötnigen Belastungen auszusetzen.
• Der optimale Betrachtungsabstand beträgt ca. 3-5 Mal die Bildschirmdiagonale.

Reparatur

• Überlassen Sie die Reparatur Ihres LCD-TVs ausschließlich qualifiziertem Fachpersonal.
• Im Falle einer notwendigen Reparatur wenden Sie sichitte ausschlieblich an unser autorisiertes Service Center.

Vorgesehene Umgebung

Das Gerät kann bei einer Umgebungstemperatur von +5^ C bis +35^ C betrieben werden.
- Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, Lautsprecherboxen, Mobiltelefon usw.) um Funktionstörungen zu vermeiden.
Warten Sie nach einem Transport des LCD-TVs solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat. Bei großener Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des LCD-TVs kommt, die einen elektrischen Kurzschluss verursichen kann.
- Ziehen Sie während eines Unwetters oder wenn das Gerät für längerere Zeit nicht benutzt wird den Stecker aus der Steckdose und das Antennenkabel aus der Antennenbuchse.

Stromversorgung

Öffnen Sie nicht das Gehäuse des Netzeils. Bei geöffnetem Gehäuse besteht Lebensgefahr durch elektrischen Schlag. Es enthalt keine zu wartenden Teile.

Schlieben Sie das mitgelieferte Netzteil nur an eine geerdete Steckdosen mit 230V 50Hz an.
- Benutzen Sie nur das beiliegende Netzteil zum Betrieb theses Geräts.
- Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um ihren LCD-TV vor Beschäftigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.
- Um die Stromversorgung zu Ihr Gemät zu unterbrechen, ziehen Sie das Netzteil aus der Steckdose. Halten Sie beim Abziehen immer das Netzteil selbst fest. Ziehen Sie nie an der Leitung.
- Decken Sie das Netzteil nicht ab, um eine Beschädigung durch unzulässige Erwärung zu vermeiden.
- Verwenden Sie das Netzteil nicht mehr, wenn das Gehäuse oder die Zuleitung zum Gerät beschädigt sind. Ersetzen Sie es durch ein Netzteil des gleichen Typs.
Die Steckdose muss sich in der Höhe des LCD-TVs befinden und leicht erreichen sein.
- Benutzen Sie ausschließlich das mitgelieferte Netzteil.
- Verlegen Sie die Kabel so, dass niemand darauf treten, oder darüber stolpern kann.
- Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden konnten.

Umgang mit Batterien

Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können Batterien auslaufen, sich stark erhitzen, entzünden oder gar explodieren, was Schäden für Ihr Gerät und ihre Gesundheit zur Folge haben können.

Bitte befolgen Sie unbedingt folgende Hinweise:

• Halten Sie Kinder von Batterien fern. Sollten versehentlich Batterien verschlukt worden sein, melden Sie diesitte sofort Ihrem Arzt.
• Laden Sie niemals Batterien (es sei Denn, dies ist ausdrücklich angegeben).
• Entladen Sie die Batterien niemals durch hohe Leistungsabgabe.
  Schlieben Sie die Batterien niemals kurz.
• Vermeiden Sie Hitze und werfen Sie die Batterien nicht ins Feuer.
  Zerlegen oder verformen Sie die Batterien nicht.

Ohre Hande oder Finger konnten verletzt werden oder Batterieflussigkeit konnte in ihre Augen oder auf ihre Haut gelangen. Sollte dies passieren, spulen Sie die entsprechenden Stellen mit einer groBen Menge klaren Wassers und informieren Sie umgehend ihren Arzt.

• Vermeiden Sie starke Stöße und Erschütterungen.
• Vertauschen Sie niemals die Polarität. Achten Sie darauf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um Kurzschlüsse zu vermeiden.
• Vermischen Sie keine neuen und alten Batterien oder Batterien unterschiedlichen Typs. Dies könnte bei ihrem Gerät zu Fehlfunktionen führen.
• Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.
  Entfernen Sie die Batterien aus Ihr Gemot, wenn these über einen langeren Zeitraum nicht benutzt wird.
• Batterie- und Gerätekontakte vor dem Einlagen bei Bedarf reinigen.
• Ersetzen Sie alle verbrauchten Batterien in einem Gerät gleichzeitig mit neuen Batterien des gleichen Typs.

Das Gerät kennen lernen

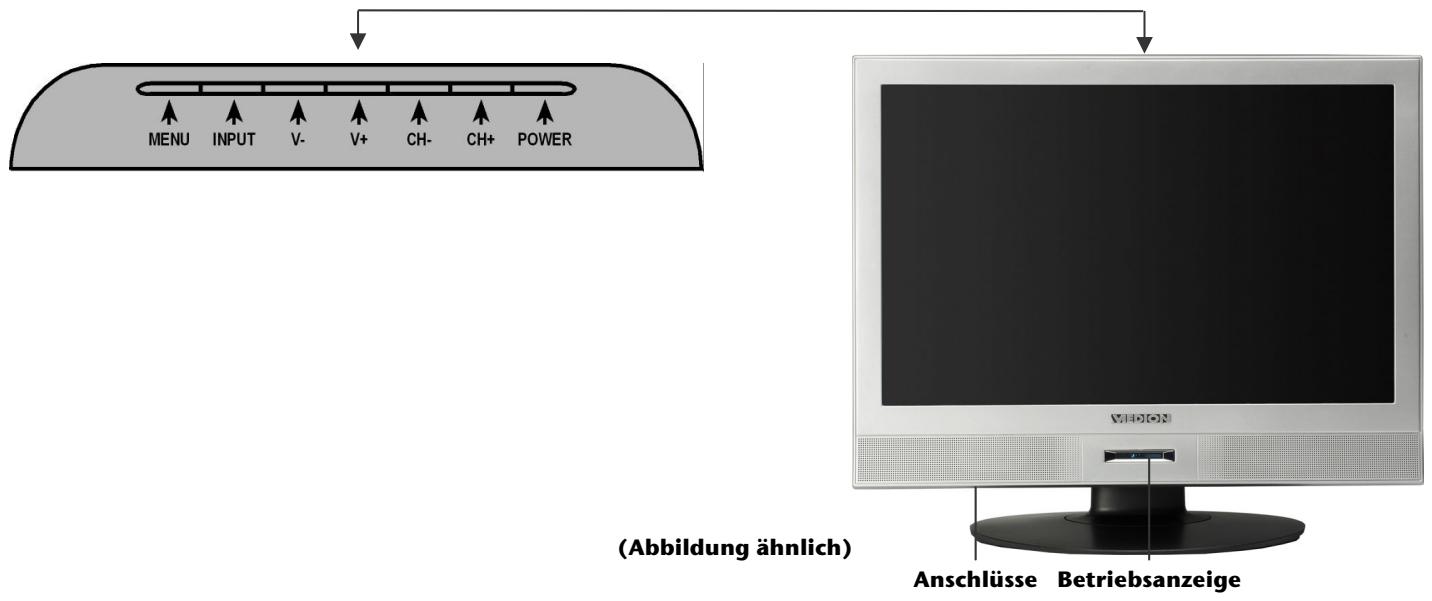

Bedienelemente 19" und 22"

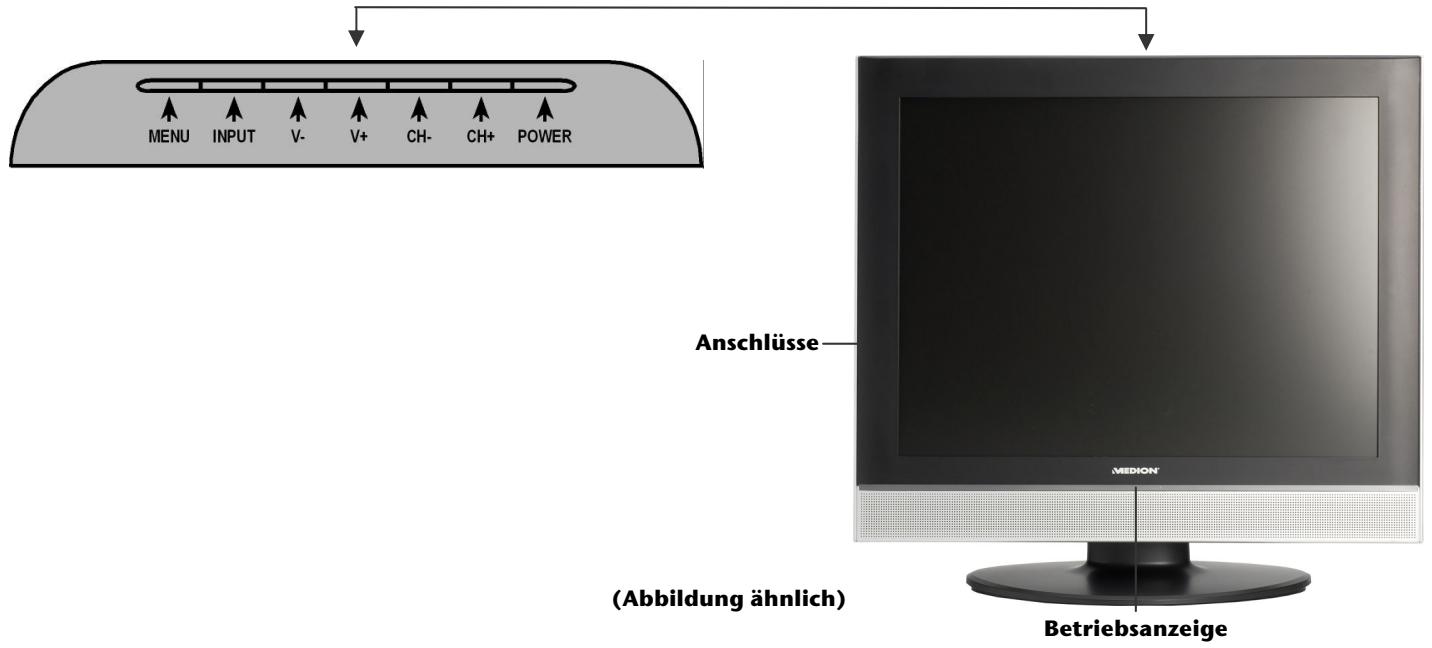

Bedienelemente 20"

Bedienelement	Funktion
MENU	Rufen Sie mit dieser Taste das OSD1-Menü auf, um Einstellungen an Ihr Gemärtn vorzunehmen.
INPUT	Rufen Sie mit dieser Taste die Beste der verfügbaren Quellen auf. Mit den Tasten CH+/CH - wechseln Sie zwischen den Empfangsquellen: TV, AV, SVIDEO, SCART, PC.
V+/V-	Stellen Sie über diese Tasten die Lautstärke des Geräts ein.
CH+/CH-	Wechseln Sie über diese Tasten das Programm.
POWER	Im ausgeschalteten Zustand: Gerät in Betriebnehmen; im eingeschalteten Zustand: Gerät in Standby-Modus schalten.
Betriebsanzeige	Leuchtet rot auf, wenn sich das Gerät im Standby-Modus befindet. Leuchtet grün auf, wenn das Gerät eingeschaltet ist.

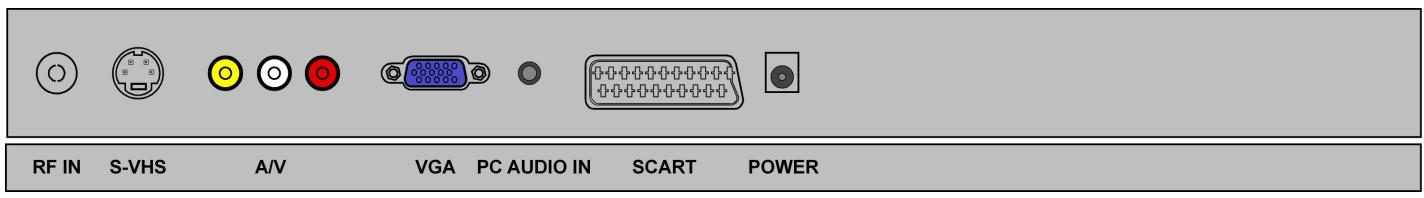

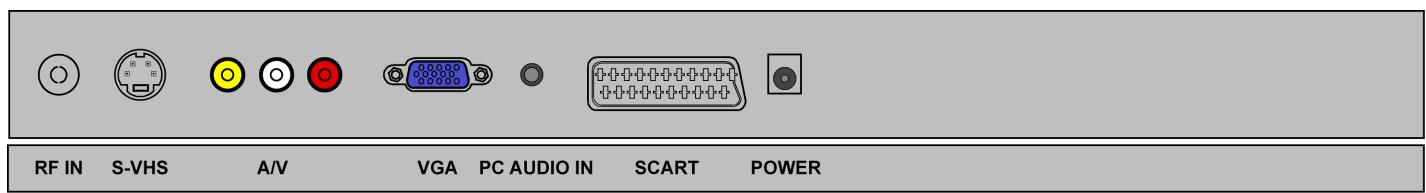

Anschluss	Anschlussmöglichkeiten
RF IN	AntennenanschlussSchließen Sie hier das Antennenkabel an (nicht im Lieferumfang).
S-VHS	S-VHS-EingangS-VHS-Eingang zum Anschluss von Geräten mit S-VHS-Ausgang, z. B. DVD-Player, SAT- oder DVB-T-Receiver, Videokamera, Computer u. a.Sie benötigten für diesen Anschluss ein S-VHS-Kabel (nicht im Lieferumfang).
A/V	Audio/Video-EingangAudio/Video-Eingang zum Anschluss von Geräten mit Composite-Ausgang, z. B. DVD-Player, SAT- oder DVB-T-Receiver, Videokamera, Computer u. a.Sie benötigten für diesen Anschluss ein Cinch-Kabel (nicht im Lieferumfang).
VGA	VGA-EingangVGA-Eingang zum Anschluss von Geräten mit VGA-Ausgang, z. B. Computer u. a.Sie benötigten für diesen Anschluss ein VGA-Kabel.
PC AUDIO IN	Audio-Eingang.Schließen Sie hier den Audio-Kanal der Quelle an, deren Ton Sie über das LCD-TV übertragen möchten (Audio-Eingang nur in Verbindung mit VGA-Anschluss).
SCART	SCART-AnschlussSCART-Eingang zum Anschluss von Geräten mit SCART-Ausgang, z. B. DVD-Player, Videorecorder, SAT- oder DVB-T-Receiver, Spielekonsolen u. a.Sie benötigten für diesen Anschluss ein SCART-Kabel (nicht im Lieferumfang).
POWER	Schließen Sie hier das mitgelieferte Netzanschlusskabel an.

Anschlussbeispiele

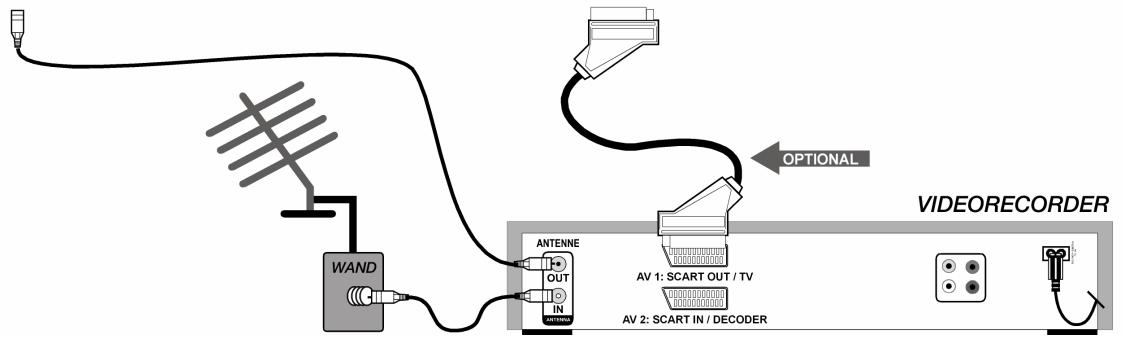

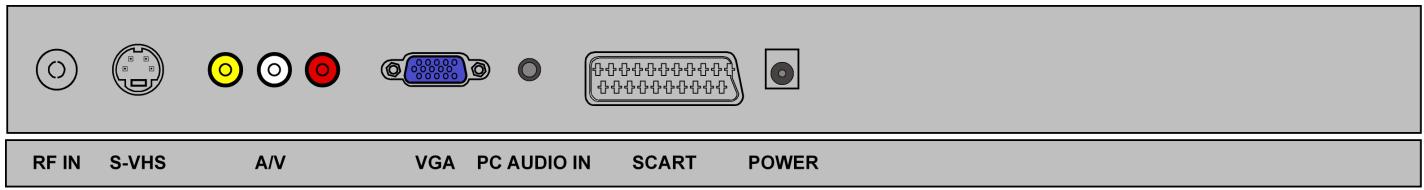

Videorecorder

Wenn Sie einen Videorecorder an das LCD-TV anschließen möchten, verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Ausgang des Videorecorders. Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Eingang des Videorecorders und der Antennenbuchse in der Wand.

Alternative können Sie LCD-TV und Videorecorder mit einem SCART-Kabel verbinden. Dies ist für eine hohe Bild- und Tonqualität empfehlenswert.

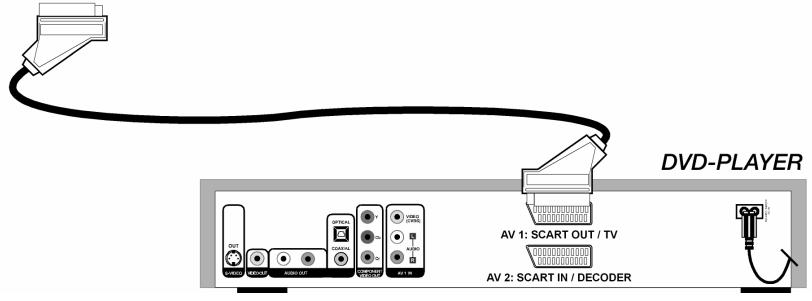

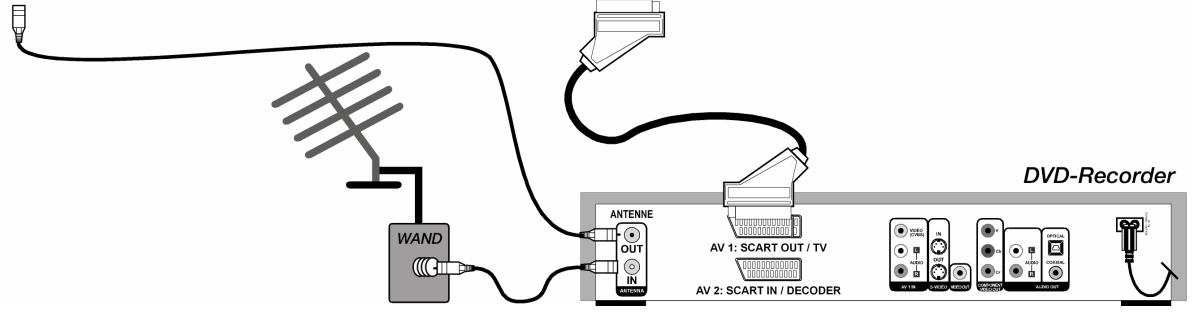

DVD-Player

Schließen Sie einen DVD-Player mit SCART-Kabel an.

Ein Gerät, das als Empfänger für das LCD-TV eingesetzt werden soll (z. B. SAT-Receiver, DVB-T-Receiver, Decoder, Set-Top-Box) und einen DVD-Recorder schließen Sie mit SCART-Kabel an die SCART-Buchse des LCD-TVs an.

Verbinden Sie außerdem die Antennenkabel wie im Abschnitt „Videorecorder" (s. o.) beschrieben.

Computer

Schlieben Sie einen Computer mit einem VGA-Kabel an. Sollte Ihr Computer über einen SCART oder Video-Ausgang verfügen, können Sie die Computeranzeige mittels einen dieser Anschlüsse übertragen.

Hinweis

Auch wenn Ihr Computer mehrere Anschlussmöglichkeiten anbieten sollte, entscheiden Sie sich nur für eine Möglichkeit, um Probleme mit der Signalzuordnung zu vermeiden.

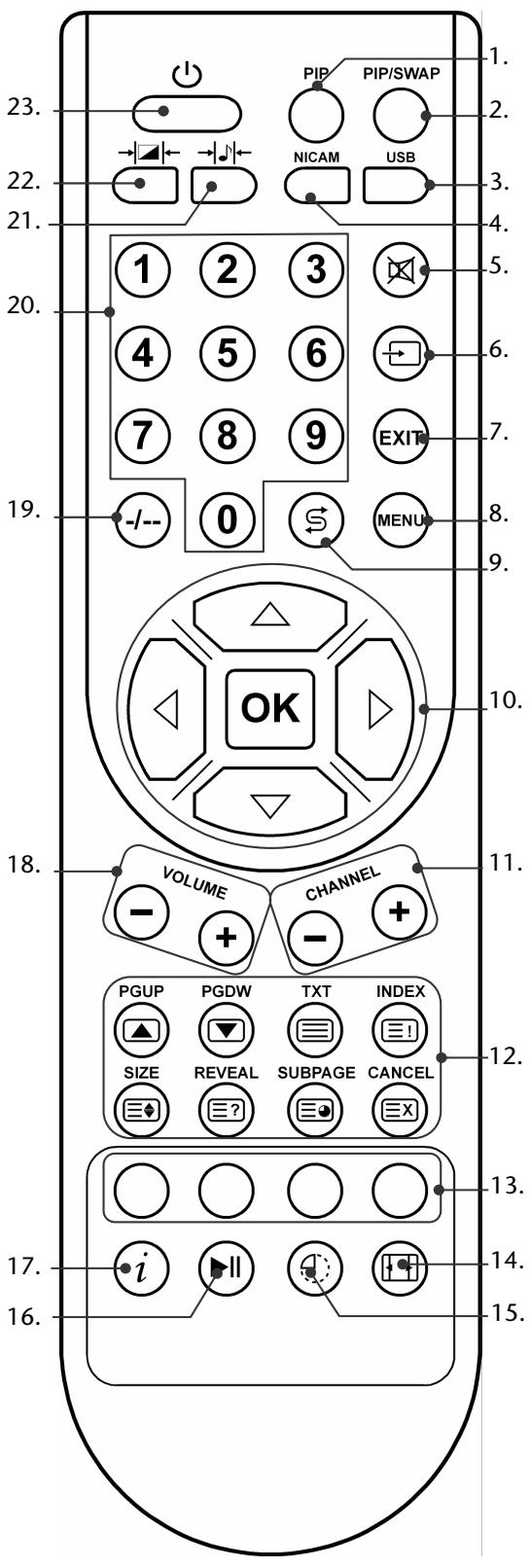

Die Fernbedienung

1. Keine Funktion
2. Keine Funktion
3. Keine Funktion
4. Mono / Stereo / 2-Ton
5. Stummschalten
6. Eingangswahl Rufen Sie mit dieser Taste die Beste der verfügbaren Quellen auf. Mit den Richtungstaten wechseln Sie zwischen den Empfangs-quellen: TV, AV, SVIDEO, SCART, PC.
7. Menuverlassen
8. Menu aufrufen; zurück zum vorherigen Menu
9. Vorheriges Programm Zurückschalten zum vorher angezeigten Programm.
10. Richtungstaten zur Navigation in den Menus OK - In einigen Menus müssen Sie ihre Wahl mit dieser Taste bestätigen.
    11.CHANNEL + / - ImFernsehmoduswahlenSiedasnachste (+) oder dasvorherige(-) Programm aus.
11. Teletext Tasten:
    PGUP = Seite vorblättern
    PGDW = Seite zusückblättern
    TXT = Teletext ein-/ ausschalten
    INDEX = Indexseite
    SIZE = Teletext vergroßern
    REVEAL = verborgen Text zeigen
    SUBPAGE = Unterseite
    CANCEL = Teletext ausblenden
12. Teletext: Farbstaten zur Navigation im Teletext
13. Bildformat wahlen: AUTO, FULL, ZOOM1, ZOOM2, 4:3, PANorama
14. SLEEP Funktion: Zeiteinstellung zum automatischen Ausschalten des Geräts
15. Teletext: aktuelle Seite anhalten
16. INFO Im Fernsehmodus: zum Anzeigen von Informationen, wie aktuelle Programmnummer und Bildformat. Im Teletextmodus: zum Aktivieren des Mix Teletext-Fernsehbild
17. VOLUME +/ - Zum Erhöhen (+) oder Verringern (-) der Lautstärke.
18. Zweistellige Kanäle auswahlen
19. Zifferntasten
    Fernsehmodus: Programmwahl;
    Teletextmodus: Ungabe der dreistelligen Nummern, mit der die Seite ausgewählt wird.
20. Audiomodus auswahlen: NORMAL, SPRACHE, FILM, BEDINER
21. Bildmodus auswahlen: NORMAL, MILD, DYNAMISCH, BEDIENER
22. STANDBY-Taste zum Ein-/Ausschalten des Bereitschaftsmodus des LCD-TVs.

Hinweis

Lesen Sie vor der Inbetriebnahmeitte unbedingt das Kapitel „Sicherheitschinweise" auf Seite 3ff.

Auspacken

• Bewahren Sie das Verpackungsmaterialitte gut auf und benutzen Sie ausschließlich这些东西, um den Fernseher zu transportieren.

Batterien in die Fernbedienung einlagen

1. Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung.
2. Legen Sie zwei Batterien vom Typ R03 (AAA) 1,5V in das Batteriefach der Fernbedienung ein. Beachten Sie darauf die Polung der Batterien (im Batteriefachboden markiert).
3. Schließen Sie das Batteriefach.

Achtung!

Nehmen Sie die Batterien aus der Fernbedienung Heraus, wenn das Gerät längerere Zeit nicht benutzt wird. Die Fernbedienung konnte durch auslaufende Batterien beschädigt werden.

Antenne anschließen

Zum Anschluss an die Hausantenne oder Kabelanlage verbinden Sie die Antennensteckdose und das Fernsehgerät am RF IN Anschluss mit einem doppelb abgeschirmten Antennenkabel (nicht im Lieferumfang enthalten).

Stromversorgung anschließen

1. Verbinden den Gerästecker des mitgelieferten Netzeils mit dem Stromanschluss am Gerät.
2. Schlieben Sie das mitgelieferten Netzteil an eine gut erreichbare Netzsteckdose 230V 50Hz an. Das Gerät liegt in den Standby-Modus und die Anzeige an der Vorderseite leuchtet rot auf.

Grundfunktionen

LCD-TV ein- und ausschalten

1. Um das Geräinzuschalten, drücken Sie entweder die STANDBY-Taste am Gerä oder an der der Fernbedienung.
2. Mit der STANDBY-Taste schalten Sie das Gerät wieder in den Bereitschaftsmodus.

Im Menu navigieren

1. Drücken Sie die Taste MENU [8], um das OSD zu aktivieren.
2. Mit den Richtungstasten / wahlen Sie die Optionen aus dem Hauptmenu.
3. Mit den Richtungstasten / bestätigen Sie die ausgewählte Option des Hauptmenus und öffnen des Untermenus.
4. Mit den Richtungstasten / wahren Sie die Optionen aus dem Untermenü.
5. Mit den Richtungstasten / bestätigen Sie die ausgewählte Option des Untermenüs indem Sie die Änderungen bzw. Einstellungen vornehmen möchten.
6. Mit den Richtungstasten / stellen Sie einen gewürschten Wert ein oder treffen eine andere Auswahl.
7. Mit der Taste MENU [8] kommt Sie in das übergeordnete Menu zurück.
8. Mit der Taste EXIT [7] schreiben Sie das Menu und bestätigten gleichzeitig die Auswahl.

Spracheinstellung

Im Auslieferungszustand ist das OSD Ihr's LCD-TVs auf Englisch eingestellt. Stellen Sie das OSD wie folgt auf die von Ihnen gewünschte Sprache um:

1. Drücken Sie auf der Fernbedienung die Taste MENU [8].
2. Wahlen Sie mit der Richtungstaste den Menüpunkt FUNCTION aus.
3. Bestätigten Sie mit der Richtungstaste . Der Eintrag LANGUAGE wird hervorgehoben.
4. Wahlen Sie mit den Richtungstasten die von Ihnen gewünschte Sprache aus.
5. Bestätigten Sie ihre Wahl mit der Taste OK. Es erscheint das OSD.
6. Drücken Sie die Taste EXIT [7], um das OSD Menu zu verlassen.

Automatische Programmsuche (Antennenanschluss RF IN)

1. Drücken Sie auf der Fernbedienung die Taste MENU [8].
2. Wahlen Sie mit der Richtungstaste den Menüpunkt KANAL aus.
3. Bestätigten Sie mit der Richtungstaste . Der Eintrag AUTOM. SENDERS wird hervorgoben.
4. Bestätigen Sie mit der Richtungstaste . Ein neuen Menu erscheidt mit der Auswahl der Farbnorm (BG/DK/I oder SECAM L/LL).
5. Wahlen Sie mit der Richtungstaste die für Ihr Land entsprechende Farbnorm.
6. Wahlen Sie mit der Richtungstaste den Menüpunkt YES aus.
7. Um die automatische Programmsuche zu starten, drücken Sie die Richtungstasten . Auf dem Bildschirm erscheint ein Balken der den Suchverlauf anziegt. Warten Sie die Suehe ab. Sie nimmt eine Minute in Anspruch. Um den Vorgang abzubrechen, drücken Sie die Taste MENU.
8. Die Programme werden in einer länderspezifischen Reihenfolge auf den Programmplätzen abgelegt. Es konnen 100 Programme gespeichert werden.

Hinweis

Die Reihenfolge der Programmpläte können Sie ihren Wünschen entsprechend abändern. Lesen Sie im Abschnitt „Menu KANAL“ ab Seite18 unter dem Menüpunkt KANAL SORT. nach, wie Sie die Programme sortieren können.

Die Programmsuche bei Geräten die über SCART oder Composite angeschlossen wurden, erfolgt über das jeweilige angeschlossene Gerät. Nehmen Sie darüber die Bedienungsanleitung der angeschlossenen Signalquelle zur Hilfe (z. B. DVB-T Receiver oder SAT-Receiver).

Programmausbahl

• Um ein Programm auszuwahlen, drücken Sie entweder eine der Tasten CH + / CH am Gerät, eine der Tasten CHANNEL [11] an der Fernbedienung oder wahren Sie das Programm über eine Zifferntaste [20] direkt an. Für eine zweistellige Nummer drücken Sie die Taste [19].
• Mit der Taste [5] wahren Sie das zuletzt gesehene Programm.

Toneinstellungen

Lautstärke

• Mit den Lautstärketasten VOLUME [18] an der Fernbedienung oder V + / V - am Gerät erhöhen oder verringern Sie die Lautstärke.

Stummschaltung

• Um den Ton ganz aus- und wieder einzustellen, drücken Sie die Taste [5]. Auf dem Bildschirm erscheidt ein entsprechendes Symbol.

Tonausgabe

• Mit der Taste NICAM [4] wahren Sie zwischen MONO- und STEREO-Ausgabe, DUAL A und DUAL B. DUAL A und DUAL B können nur erschieren, wenn die aktuelle Sendung den DUAL-Modus unterstützt (z. B. bei zweisprachigen Sendungen).

Tonvoreinstellung

• Mit der Taste →[21] wahren Sie den Soundmodus aus: NORMAL, SPRACHE, FILM, BEDIENER.

Bildeinstellungen

Bildformat

Mit der Bildformat-Taste [14] konnen Sie zwischen folgenden Bildformate umschalten:

• AUTO: Das gesendete Format wird automatisch auf das Eingangssignal eingestellt oder ein Vollbild dargestellt.
  FULL: Das Bild wird im 16:9-Format dargestellt.
  4:3:Das Bild wird im 4:3-Format dargestellt.
• ZOOM1/ZOOM2: Vergroßerte Darstellung.
• PANORAMA: Das 4:3 Bild wird am linken und rechten Rand ausgedehnt, um den Bildschirm zu fullen; der obere und/oder weniger Rand wird damit etwas abgeschritten.

Bildvoreinstellung

• Mit der Taste → [22] wahren Sie den Bildmodus aus: NORMAL, MILD, DYNAMISCH, BEDINER

Infos anzeigen halten

• Drücken Sie die Taste [17] , um sich Programmplatz und Tonmodus anzeigen zu halten.
• Dieselben Informationen erhalten Sie beim Umschalten auf ein anderes Programm.

Signalquelle wahlen

• Mit der Taste INPUT am Gerät oder der Taste [6] an der Fernbedienung rufen Sie die Liste der verfügbaren Quellen auf. Folgende Signalquellen stehen Ohnen zur Verfügung:

TV: TV-bzw.Antennenbetrieb
AV: Gerät am Composite-Anschluss
SVIDEO: Gerät an der S-VHS-Buchse
SCART: Gerät am SCART-Anschluss
PC: Gerät an der VGA-Buchse

• Mit den Tasten CH+/CH - am Gerät oder den Richtungstasten / an der Fernbedienung wechseln Sie zwischen den Empfangsquellen.

Teletext

Teletext ist ein kostenloser Service, das von den meisten Fernsehstationen ausgestraht wird und aktuelle Informationen bezüglich Nachrichten, Wetter, Fernsehprogrammen, Aktienkursen, Untertiteln und anderen Themen bietet. Ihr TV-Gerät bietet weitere nützliche Funktionen für die Bedienung des Teletexts sowie Multipage-Text, Unterseitenspeicherung oder schelle Navigation.

Die Bedienung des Teletexts

1. Wahlen Sie ein Fernsehprogramm, das Teletext ausstrahlt.
2. Drücken Sie die Taste TXT [12] einmal, um die Basis-/Indexseite des Teletexts anzuzeigen.
3. Durch nochmaliges Drücken der Taste TXT [12] wechsel das Gerät wieder in den TV-Modus

Teletext-Seiten auswahlen

Zifferntasten [20]

• Geben Sie die gewünschte Teletextseite als dreistellige Nummer direkt mit den Zifferntasten ein.
  Die gewählte Seitenzahl wird in der linken oberen Ecke des Bildschirms angezeigt. Der Teletextzahlerucht solange, bis die gewählte Seitennummer gefunden ist.

PGUP / PGDW Tasten [12]

• Mit den PGUP und PGDW [12] blättern Sie vor und darüber durch die Teletextseiten.

SUBPAGE [12]

• Manche Teletextseiten beinhalten Unterheiten. Am unteren Bildrand wird z. B. 1/3 angezeigt. Die Unterheiten werden im Abstand von ca. einer halben Minute nacheinander eingebrendet.

Sie können die Unterheiten auch selbst aufrufen, indem Sie die Taste SUBPAGE [12] drücken. Es erscheint ein vierstelliges Eingabefeld, in das Sie die Nummer einer Unterseite (z. B. 0002) eingeben können.

Farbstaten [13] / Fastext

• Wenn am unteren Bildrand Farbige Texteinträge eingeblendet sind, können Sie diese Inhalte durch Drücken der entsprechenden Farbstaten ROT, GRUN, GELB und BLAU direkt anwahlen.

Nützliche Teletext Eigenschaften

INDEX [12]

• Mit dieser Taste wahren Sie die Indexseite aus, die eine Liste des Teletextinhalts enthalt.

SIZE [12]

These Funktion zeigt die Teletextinformation in doppelter Groß an.

• Drücken Sie die Taste SIZE, um die obere Häfte der Seite zu vermögen.
• Drücken Sie erneut die Taste SIZE, um dieunte halfte der Seite vergroßert anzuzeigen.
• Nochmaliges Drucken der Taste SIZE gezigt den Teletext wieder in normaler Höhe.

REVEAL [12]

Um verborgene Information, wie z. B. die Lösungen von Ratseln oder Quizspielen anzuzeigen, drucken Sie einmal auf die Taste REVEAL.
- Nochmaliges Drücken der Taste REVEAL verbirgt die Antwerten wieder.

CANCEL [12] / Verdecktes Suchen

Wenn Sie im Teletextmodus die Taste CANCEL drücken, dann schaltet das TV-Gerät die Teletextanzeige in den Hintergrund. Damit können Sie Wartezeiten bis zur Anzeige der gewünschten Seite überbrücken.

Wahlen Sie die gewünschte Seitennummer im Teletextmodus.
- Drücken Sie die Taste CANCEL, um zum TV-Modus zu schalten, während Sie auf die Teletextseite warten. In der linken oberen Ecke entscheidet ein Feld mit der gesuchten Seitennummer die gelb hinterlegt ist, solange gesucht wird.
- Sobald die gewünschte Seite gefunden ist, erscheint die Seitenzahl schwarz hinterlegt.
- Drücken Sie nun erneut die Taste CANCEL, um die gewünschte Seite anzuzeigen.

HOLD [16]

Die Teletextseite, die Sie gewählt haben, enthalt möglicherweise mehr Informationen als auf einen Bildschirm passen. In this sem Fall wird die Information auf mehrere Unterheiten aufgeteilt. Die Unterheiten werden in regelmäßigen Zeitabständen weitergeblättert.

• Drücken Sie die Taste [16], um einen automatischen Seitenwechsel zu verhindern. Ein Symbol wird in der linken oberen Ecke des Bildschirms angezeigt und der automatische Seitenwechsel ist unterbrochen.
• Drücken Sie erneut auf die Taste [16], um den automatischen Seitenwechsel wieder zuzulassen.

Mix Teletext-Fernsehbild [17]

• Drücken Sie die Taste [17], um den Teletext transparent darzustellen (das Fernsehbild erscheint im Hintergrund).
• Drücken Sie die Taste (i) [17] erneut, um in den Vollbildmodus zurückzukehren.

Das OSD-MENU

Nachfolgend wird das OSD im LCD-TV Modus beschreiben. Im PC Modus stehen Ohnen andere Optionen zur Verfügung die Sie ab Seite 19 nachlesen können.

Hinweis

Aufgrund möglicher technischer Änderungen können die hier beschriebenen Menüs von denen auf Ihr Bildschirm abweichen.

Menu BILD

Menüpunkt	Einstellung
BILDMODUS	NORMAL: Standard EinstellungMILD: Einstellung bi dunkler UmgebungDYNAMISCH:Einstellung für kontrastreiche DarstellungBEDIENER: Vom Benutzer im Menu BILD eingestellter Bildmodus.
HELLIGKEIT	Helligkeit verringern bzw. erhöhen (0-100).
KONTRAST	Kontrast verringern bzw. erhöhen (0-100).
SÄTTIGUNG	Sättigung verringern bzw. erhöhen (0-100).
FARBTON	Farbintensität verringern bzw. erhöhen (0-100). (Nur bei NTSC)
BILDFORMAT	AUTO: Das gesendete Format wird automatisch auf das Eingangssignal eingestellt oder ein Vollbild dargestellt.FULL: Das Bild wird im 16:9-Format dargestellt.4:3: Das Bild wird im 4:3 -Format dargestellt.ZOOM1/ZOOM2: Vergroßerte Darstellung.PANORAMA: Das 4:3 Bild wird am linken und rechten Rand ausgedehnt, um den Bildschirm zu füssen; der obere und/oder weniger Rand wird damit etwas abgeschnitten.

Menu SOUND

Menüpunkt	Einstellung
SOUNDMODUS	BEDIENER: Vom Benutzer im Menu „SOUND“ eingestellter Tonmodus.NORMAL: Standard Einstellung.FILM: Verständt den „Film-Sound".SPRACHE:Für Sprache optimierte Einstellung.
LAUTSTÄRKE	Einstellung der Lautstärke (0 - 100).
BASS	Einstellung der Bässe (0 - 100).
HÖHEN	Einstellung der Höhen (0 - 100).
BALANCE	Einstellung der Balance zwischen dem linken und rechten Laufsprecher (0 - 100).

Menu KANAL

Menüpunkt	Einstellung
AUTOM.SENDERS	Automatische Programmsuche
MAN. SENDERS	Hier konnen Sie eine manuelle Programmsuche durchführren.1. Wählten Sie unter den Punkt KANAL den Programmplatz.2. Gehen Sie auf die Option SUCHEN und starten Sie mit den Richtungstaten ⇌ eine Suche nach unten oder oben auf dem Frequenzband. Bei jeder值得关注en Programm bleibt die Suche stehen3. Gehen Sie auf den Eintrag SPEICHERN und speichern Sie das Programm mit OK.
	Im Menüpunkt FEINABSTIM. (s. u.) konnen Sie eine weitere Feinabstimmung vornehmen.
FEINABSTIM.	Hier konnen Sie das Bild des aktuell gewährten Programms mit ⇌ feinab-stimmen.
ÜBERSPRINGEN	Stellen Sie hier die einzelnen Programme ein, die Sie bei Zappen über die Tasten CH-/CH+ überspringen möchten. Die Programme konnen weiterhin mit den Zifferntasten aufgerufen werden
SOUND SYSTEM	B/G, I, D/K, L, L'
KANAL SORT.	Mit KANAL 1 und KANAL 2 wahren Sie die Programmplätze die Sie unterin-ander tauschen möchten.

Videorecoder manuell speichern

Die manuelle Suche konnen Sie z. B. verwenden, um einen Videorecorder auf das LCD-TV einzustellen.

Nach dem LCD-TV und Videorecorder über die Antenne miteinander verbunden sind (vgl. Seite 7), stellen Sie ihren Videorecorder auf das Testsignal.

• Führn Sie die manuelle Sache mit dem LCD-TV durch.
• Wenn das Testsignal gefunden wurde, speichern Sie das Testsignal auf einem freien Programmplatz.

Menu FUNKTION

Menüpunkt	Einstellung
SPRACHE	Wählen Sie die Sprache des OSD-Menüs. Sie stellt sich unmittelbar um.
BLAUER BILDSCHIRM	Stehen diese Option auf EIN, wird bei einem Programm das kein Signal empfängt ein blauer Bildschirm angezeigt.
TXT LANGUAGE	Die Voreinstellung ist WESTEUROPA. Falls Sie sich in einem Sprachraum mit einer anderen Schriftart befinden, können Sie die Spracheinstellung auf OST, RUSSISCH, ARABISCH oder FARSİ ündern.
FARB. TEMP.	NORMAL, WARM, KALT, BEDIENER Bei Bediener kann die Farbtemperatur über die RGB-Werte individuell eingestellt werden.
RESET	Über diesen Menüpunkt stellen Sie die Werkseinstellung wieder her. Alle manu-ell vorgenommen Einstellungen werden gelöscht. Die Werte befinden sich nun wie im Auslieferungszustand. Die Programmliste wird beibehalten.

Das OSD im PC-Modus

Menu BILD

Menüpunkt	Einstellung
HELLIGKEIT	Helligkeit verringn bzw. erhöhen (0 – 100).
KONTRAST	Kontrast verringn bzw. erhöhen (0 – 100).

Menu SOUND

Menüpunkt	Einstellung
SOUNDMODUS	BEDIENER: Vom Benutzer im Menu „,SOUND“ eingestellter Tonmodus.NORMAL: Standard Einstellung.FILM: Verständiert den „Film-Sound“.SPRACHE:Für Sprache optimierte Einstellung.
LAUTSTÄRKE	Einstellung der Lautstärke (0 – 100).
BASS	Einstellung der Basse (0 – 100).
HÖHEN	Einstellung der Hohen (0 – 100).
BALANCE	Einstellung der Balance zwischen dem linken und rechten Laatsprecher (0 – 100).

Menu Funktion

Menüpunkt	Einstellung
SPRACHE	Wählen Sie die Sprache des OSD-Menüs. Sie stellt sich unmittelbar um.
BLAUER BILDSCHIRM	Funktion im PC-Modus nicht verfügbar
TXT LANGUAGE	Funktion im PC-Modus nicht verfügbar
FARB. TEMP.	NORMAL, WARM, KALT, BEDIENER Bei Bediener kann die Farbtemperatur über die RGB-Werte individuell eingestellt werden.
RESET	Über diesen Menüpunkt stellen Sie die Werkseinstellung wieder her. Alle manu-ell vorgenommen Einstellungen werden gelöscht. Die Werte befinden sich nun wie im Auslieferungszustand. Die Programmliste wird beibehalten.

Menu PC

Menüpunkt	Einstellung
TAKT	Stellen Sie den Takt des TFT-Bildschirms ein. Je höher der Wert umso breiter erscheint die Anzeige. Je niedriger der Wert umso komprimierter die Anzeige.
PHASE	Stellen Sie die Phase ein, um die Anzeige Ihrches TFT-Bildschirms zu optimieren.
H - POSITION	Stellen Sie das horizontale Bild des LCD-Displays ein.
V - POSITION	Stellen Sie das vertikale Bild des LCD-Displays ein.
AUTO	Automatische Regulierung

Problebehebung

Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgegeben. Wir möchten Ohnen hiermit einen Leitfaden an die Hand geben, um das Problem zu halten. Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen,HELP wir OhnenGREne weiter.Rufen Sie uns an!

Es erscheint kein Bild und es ist kein Ton zu horen.

• Überprüfen Sie, ob das Netzkabel richtig an der Steckdose und am Netzadapter angeschlossen ist.
• Überprüfen Sie, ob der Signalempfang auf TV eingestellt ist.
• Kontrollieren Sie, ob der Netzschalter des Geräts auf der Geräte Oberseite eingeschaltet ist.

Es erscheint kein Bild. Es erscheint kein Bild von AV.

• Überprüfen Sie, ob Kontrast / Helligkeit korrekt eingestellt sind.
• Überprüfen Sie, ob alle externen Geräte korrekt angeschlossen sind.
• Überprüfen Sie, ob die richtige AV-Stellung angewählt ist.

EsistkeinTonzuhören.

• Vergewissern Sie sich, das die Lautstärke nicht auf Minimum stehen.
• Vergewissern Sie sich, das die Stummschaltung nicht aktiviert ist.

Es gibt kein Bild oder keinen Ton. Es sind aber Gerausche zu horen.

• Der Empfang ist möglicherweise schlecht. Kontrollieren Sie, ob die Antenne angeschlossen ist.

Das Bild ist nicht deutlich.

• Der Empfang ist möglicherweise schlecht.
• Kontrollieren Sie, ob die Antenne angeschlossen ist.

Das Bild ist zu hell oder zu dunkel.

• Überprüfen Sie die Einstellungen von KONTRAST / HELLIGKEIT im Menu BILD.

Die Fernbedienung Funktioniert nicht.

• Überprüfen Sie, ob die Batterien in der Fernbedienung betriebsbereit und richtig eingelegt sind.
• Vergewissern Sie sich, dass das Sensorfenster nicht starker Lichteinstrahlung ausgesetzt ist.
  Schalten Sie das Gerät mit dem Netzschalter aus und wieder ein.

Das Bild ist nicht scharf.

• Der Empfang ist möglicherweise schlecht.
• Kontrollieren Sie, ob die Antenne angeschlossen ist.
• Überprüfen Sie die Einstellungen der Bildschärfe im Menu BILD.

Das Bild ist gegunktet.

• Es liegen möglicherweise Interferenzen von Autos, Zügen, Leitungen, Neonleuchten, etc. vor.
• Es besteht möglicherweise eine Interferenz zwischen dem Antennen- und Stromkabel. Versuchen Sie sie weiter auseinander zu legen.

Es erscheinen Streifen am Bildschirm oder die Farben verblassen.

• Liegt eine Interferenz von einem anderen Gerät vor?
  Übertragungsantennen von Radiostationen oder Antennen von Funkamateuren und tragbare Telefon konnen auch Interferenzen verursachen.
• Betreiben Sie das Gerät so welt weg wie möglich von dem Gerät, das die Interferenz möglicherweise verursacht.

Benötigen Sie weitere Unterstützung?

Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, erhmen Sieitte Kontakt mit uns auf. Sie wurden uns sehr halten, wenn Sie uns folgende Informationen zur Verfugung stellen:

• Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.
• Welche externen Geräte sind angeschlossen?
• Welche Meldungen erschieren auf dem Bildschirm?
• Bei welchem Bedienungsschnitt ist das Problem aufgetreten?
• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?

Reinigung

• Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.
• Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.
• Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch.
• Achten Sie darauf, dass keine Wassertröpfchen auf dem LCD-TV zurückbleiben. Wasser kann dauerhafte Verfärbungen verursachen.
• Setzen Sie den Bildschirm keinem grellen Sonnenlicht aus.
  -itte bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich这些东西, um das LCD-TV zu transportieren.

Achtung!

Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Geräts.

Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführrt werden können.

Gerät

Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich nach Mänglichkeiten einer umwelt- und sachgerechten Entsorgung.

Batterien

Verbrauchte Batterien gehoren nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

Technische Daten

	MD 30016	MD 30039	MD 30034
Bildschirmdiagonale	20" (50,80 cm)	19" (48,26 cm)	22" (55,88 cm)
Betriebsspannung	AC 230V~ 50Hz
Leistungsaufnahme	ca. 50 W	ca. 42 W	ca. 45 W
Leistungsaufnahme Standby	ca. 3 W
Eingangsspannung Netzteil	100-240V ~ 50/60Hz 1,2 A
Ausgangsspannung Netzteil	12V--- 5,0 A
TV-System	PAL/SECAM, BG/DK/I/L/LL
Audio	Multi, Stereo, Nicam
Programmpläte	200 + AV
Antenneneingang	75 Ω
Anschlüsse	1 x RF, 1 x D-SUB (VGA), 1 x SCART, 1 x A/V
Reaktionszeit	8 ms	5 ms
Betrachtungswinkel h/v	160°/120° (typ.)	170°/160° (typ.)
Kontrastverhältnis	500:1 (typ.)	850:1 (typ.)	700:1 (typ.)
Helligkeit	450 cd/m2	300 cd/m2
Physikalische Auflösung	800 x 600	1440 x 900	1680 x 1050
Maße (B x H x T) (inkl. Standfuß)	490 x 465 x 186 mm	465 x 415 x 195 mm	533 x 460 x 210 mm
Gewicht (inkl. Standfuß)	ca. 5,7 Kg	ca. 4,6 Kg	ca. 5,4 Kg

Technische Änderungen vorbehalten.

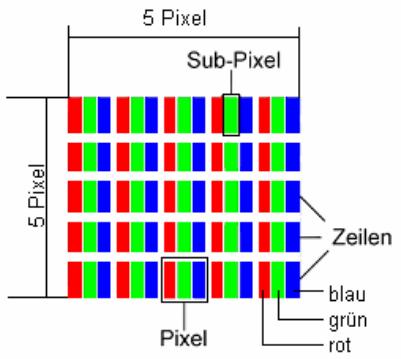

Pixelfehler bei LCDs (TFT-Displays)

Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fälle zu Ausfallen von einzelnen oder mehreren Leuchtpunkten kommt.

Bei Aktiv Matrix TFTs mit einer Auflösung von 1366 x 768 Pixeln, (WXGA) welche sich aus je drei Sub-Pixeln (Rot, Grün, Blau) zusammensetzen,kommen insgesamt ca. 3,1 Mio. Ansteuertransistoren zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Transistoren und des damit verbundenen äußert komplexen Fertigungssprozesses kann es vereinzt zu einem Ausfall oder zur tatsächlichen Ansteuerung von Pixeln bzw. einzelnen Sub-Pixeln kommt.

Beschreibung		Akzeptierte Zahl
Helle Sub-Pixel	1 Sub-Pixel	Max. 1
	Zwei Nebeneinander liegend (horizontal/vertical)	0
Abstand	Minimaler Abstand zwischen hellen und dunklen Sub-Pixeln	Min. 10 mm
Dunkle Sub-Pixel	Einzeln	Max. 3
	Zwei Nebeneinander liegend	Max. 1
Abstand	Minimaler Abstand zwischen hellen und dunklen Sub-Pixeln	Min. 10 mm
Gesamtzahl heller und dunkler Sub-Pixel		Max. 5

Die Tabelle beschreibt die maximale Pixelfehler-Anzahl, die auf dem Bildschirm auftreten darf, ohne dass es sich um einen Garantiefall handelt. Ein Garantiefall liegt u. U. vor, wenn die oben angegebene Fehleranzahl in einer Kategorie übersritten ist.

Vervielfältigung dieser Bedienungsanleitung

Dieses Dokument enthalt gesetzlich geschützte Informationen. Alle Rechte vorbehalten. Vervielfaltigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Copyright © 2007

Alle Rechte vorbehalten.

Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Das Copyright liegt bei der Firma MEDION.

Technische und optische Änderungen sowie Druckfehler vorbehalten.

Contents
