Produkttype	Oscillerende multifunktionsværktøj
Mærke	BOSCH
Model	PMF180 LI 10.8V
Nominel spænding	230 V
Nominel optaget effekt	180 W
Nytteeffekt	73,5 W
Tomgangshastighed	15.000 – 21.000 o/min
Oscillationsvinkel	1,4°
Vægt (ifølge EPTA)	1,0 kg
Beskyttelsesklasse	II (dobbelt isolering)
Medfølgende arbejdsværktøjer	Stiksavsklinge, slibeplade, segmenteret savklinge (ekstraudstyr)
Bearbejdningsmaterialer	Træ, plast, gips, ikke-jernholdige metaller, blødt vægfliser
Lydtryksniveau	85 dB(A)
Lydeffektniveau	96 dB(A)
Vibrationsværdi (slibning)	a_h = 6,4 m/s², K < 2,0 m/s²
Vibrationsværdi (stiksavning)	a_p = 9,9 m/s², K < 1,5 m/s²
Vibrationsværdi (segmenteret savning)	a_h = 5,0 m/s², K < 1,5 m/s²
Støvsugning	Mulig via udsugningsstuds (sugeslange som ekstraudstyr)
Vedligeholdelse og rengøring	Afbryd før vedligeholdelse; rengør ventilationsåbninger regelmæssigt
Sikkerhed	Tænd/sluk-kontakt, hastighedsforvalg, dobbelt isolering
Reservedele og reparationsmuligheder	Reparation kun hos autoriseret Bosch-service; originale dele obligatoriske

Ofte stillede spørgsmål - PMF180 LI 10.8V BOSCH

Hvordan skifter jeg savklingen eller slibetilbehøret ?

Afbryd først værktøjet. Brug den medfølgende unbrakonøgle til at løsne spændeskruen. Fjern det gamle værktøj, placér det nye værktøj, så indhakkerne passer på værktøjsholderen, og spænd derefter skruen. Brug beskyttelseshandsker.

Kan værktøjet bruges på batteri ?

Nej, modellen PMF180 LI 10.8V er et ledningsværktøj med en effekt på 180 W og en spænding på 230 V. Det skal tilsluttes en stikkontakt.

Hvilke materialer kan jeg skære med dette værktøj ?

Du kan save og skære i træ, plast, gips, ikke-jernholdige metaller, fastgørelseselementer (søm, hæfteklammer) og blødt vægfliser. Brug den rette klinge til hvert materiale.

Hvordan tilslutter jeg en støvsuger til støvudsugning ?

Montér sugeslangen (tilbehør) på udsugningsstudsen foran på værktøjet. Tilslut den anden ende til en kompatibel støvsuger. Sørg for, at støvsugeren er egnet til det genererede støv.

Hvad er værktøjets omdrejningshastighed ?

Tomgangshastigheden kan indstilles fra 15.000 til 21.000 o/min ved hjælp af hastighedsforvalgshjulet på toppen af værktøjet.

Hvilket tilbehør er kompatibelt med værktøjet ?

Brug udelukkende Bosch tilbehør fra Delta 93 mm-serien, såsom HCS- eller bimetalsavklinger til stiksavning, segmenterede HM Riff-klinger, selvklæbende slibeplader og tilsvarende slibepapir.

Hvordan reducerer jeg vibrationer under brug ?

Brug antivibrationshandsker, brug den hastighed, der passer til materialet, pres ikke på værktøjet, og sørg for, at tilbehøret er godt fastgjort. Tag regelmæssige pauser for at begrænse eksponeringen.

Er værktøjet beskyttet mod overbelastning ?

Værktøjet er designet til korrekt brug. Ved længerevarende overbelastning kan det stoppe automatisk. Lad det køle af, før du bruger det igen. Denne funktion er ikke udtrykkeligt beskrevet i vejledningen, men dobbelt isolering giver beskyttelse mod elektrisk stød.

Hvor kan jeg finde reservedele eller få værktøjet repareret ?

Gå til www.bosch-pt.com for eksplosionstegninger og reservedele. Reparationer skal udføres af en autoriseret Bosch-service. I Frankrig kontakt service på 01 43 11 90 06 eller Bosch-rådgiveren på 0 800 05 50 51.

Hvordan rengør jeg værktøjet efter brug ?

Afbryd værktøjet. Rengør ventilationsåbningerne med en blød børste eller en tør klud. Til den segmenterede HM Riff-klinge skal du bruge en stålbørste. Nedsænk aldrig værktøjet i vand.

BRUGSANVISNING PMF180 LI 10.8V BOSCH

Betjeningsvejledning

Bruksanvisning

Brukerveiledningen

Käytöohje

Osyia xεiipou

Kullanim kilavuzu

BOSCH

PMF 180 E

Multi

Deutsch

English

Français

Espanol

Portugues

Italiano

Nederlands

Dansk

Svenska

Norsk

Suomi

Ελληνικά

Türkçe

Deutsch. 4

English. Page 11

Français. Page 18

Español. Página 25

Português. Página 32

Italiano. 39

Nederlands. 47

Dansk. Side 54

Svenska. Side 61

Norsk. Side 68

Suomi. Side 75

Eesti. Lehekülg 82

Türkçe. Sayfa 90

Generelle advarselshenvisninger for el-værktøj

ADVARSEL

Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

lende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle advarselshenvisninger og instrukser til senere brug.

Det i advarselshenvisningerne benyttede begreb "el-værktøj" refererer til netdrevet el-værktøj (med netkabel) og akku-drevet el-værktøj (uden netkabel).

a) Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

a) Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.

a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

3) Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, eller før du bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e) Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.

4) Omhyggelig omgang med og brug af el-værktøj

a) Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.

b) Brug ikke el-værktøj, hvis afbryderen er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farligt og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

5) Service

a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

Værktøjsspecifikke sikkerhedsinstrukser

Hold altid maskinen fast med begge hænder, og sørg for at stå sikkert under arbejdet. El-værktøjet føres sikkert med to hænder. Sikre emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden. Bearbejd ikke asbestholdigt materiale. Asbest er kræftfremkaldende.

▸ Træf de nødvendige foranstaltninger, hvis sundhedsskadeligt, brændbart eller eksplosivt støv kan opstå under arbejdet. F.eks.: Noget støv kan være kræftfremkaldende. Brug en støvbeskyttelsesmaske samt en støv-/spånopsugning, hvis en sådan kan tilsluttes. ▸ Renhold arbejdspladsen. Blandede materialer er særlig farlige. Letmetalstøv kan brænde eller eksplodere. El-værktøjet må ikke bruges, hvis ledningen er beskadiget. Berør ikke den beskadigede ledning og træk netstikket ud, hvis ledningen beskadiges under arbejdet. Beskadigede ledninger øger risikoen for elektrisk stød. ▸ Brug beskyttelseshandsker, når indsatsværktøjet skiftes. Indsatsværktøj bliver varmt, hvis det anvendes i længere tid. Anvend kun el-værktøjet til tørsavning. Indtrængning af vand i el-værktøjet øger risikoen for elektrisk stød. Hold hænderne væk fra saveområdet. Stik ikke fingrene ind under emnet. Du kan blive kvæstet, hvis du kommer i kontakt med savklingen. Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød.

Funktionsbeskrivelse

Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Beregnet anvendelse

El-værktøj er beregnet til savning og gennemskæring af træmaterialer, kunststof, gips, ikke-jernholdige metaller og fastgørelseselementer (f.eks. skruer, klemmer) samt til bearbejdning af bløde vægplader og til tør slibning af små flader. Det er især egnet til kantnært og kantflugtende arbejde. El-værktøj må udelukkende anvendes med Bosch tilbehør.

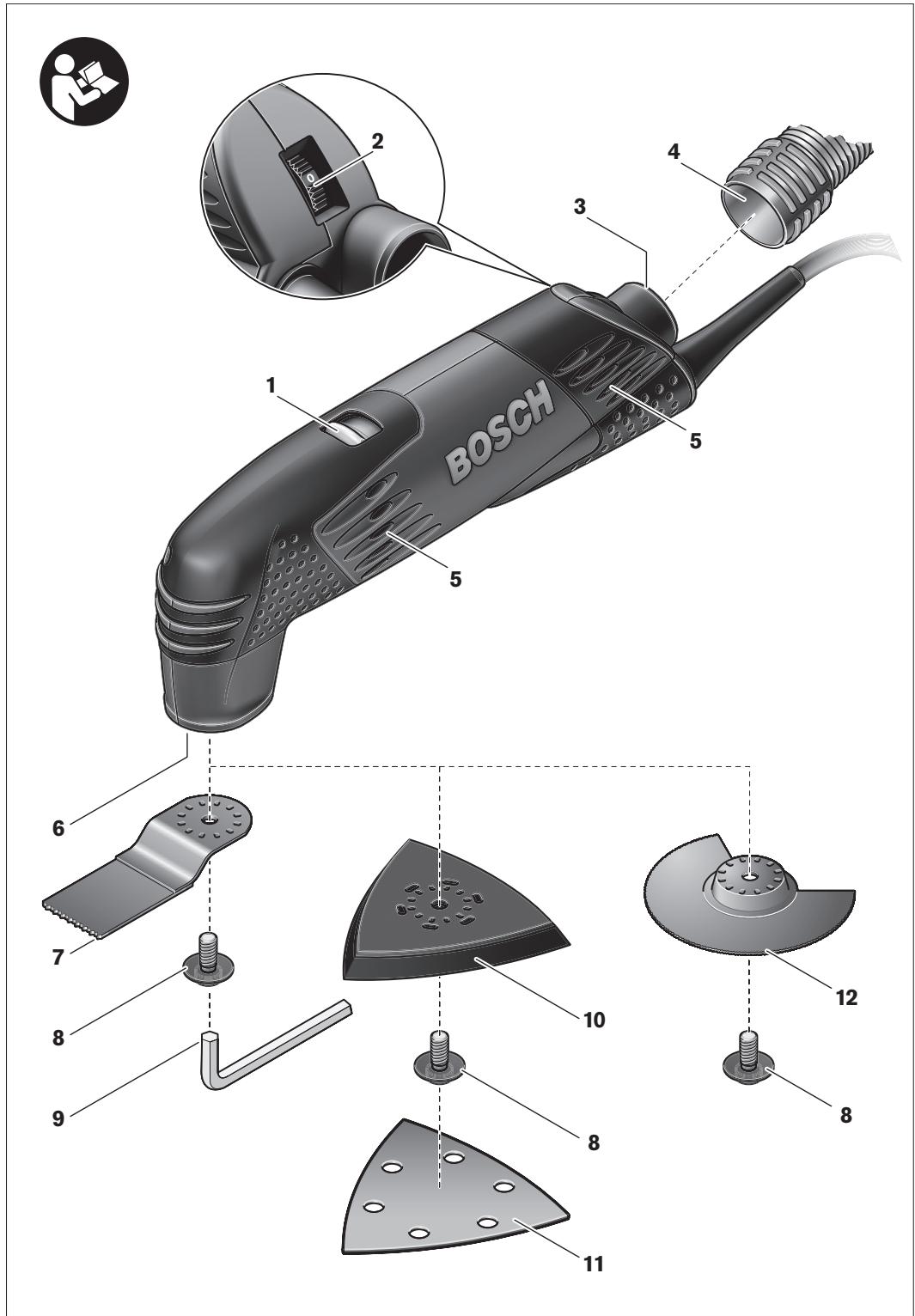

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

1 Start-stop-kontakt 2 Hjul til indstilling af svingtal 3 Opsugningsstuds 4 Opsugningsslange* 5 Ventilationsåbninger 6 Værktøjsholder 7 Dyksavklinge 8 Spændeskrue med skive 9 Unbraconøgle 10 Pudesål 11 Slibeblad 12 Segmentsavklinge

*Tilbehør, som er illustreret eller beskrevet i betjeningsvejledningen, hører ikke til standard-leveringen.

Støj-/vibrationsinformation

Måleværdier er beregnet iht. EN 60745.

Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 85 dB(A); lydeffektniveau 96 dB(A). Usikkerhed K<1,5 dB.

Brug høreværn!

Samlede vibrationsværdier (vektorsum for tre retninger) beregnet iht. EN 60745:

Slibning: Vibrationseksponering a_h = 6,4m / s² usikkerhed K < 2,0 m / s²

savning med dyksavklinge: Vibrationseksponering a_h = 9,9 m / s² , usikkerhed K < 1,5 m / s²

Savning med segmentsavklinge: Vibrationseksponering a_h = 5,0 m / s² , usikkerhed K<1,5 m/s².

ADVARSEL

Det svingningsniveau, der angives i disse instrukser, er blevet målt iht. en

måleproces, der er standardiseret i EN 60745, og kan bruges til en sammenligning af maskinerne.

Svingningsniveauet ændrer sig iht. el-værktøjets brug og kan i nogle tilfælde ligge over den værdi, der er angivet i disse instrukser. Svingningsbelastningen kan evt. undervurdere, hvis el-værktøjet bruges på en sådan måde med regelmæssige mellemrum.

Bemærk: For nøjagtigt at kunne vurdere svingningsbelastningen i et bestemt arbejdstidsrum bør man også tage højde for de tider, hvor maskinen er slukket eller kører, men ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet.

Tekniske data

Multifunktionsværktøj		PMF 180 E
Typenummer		3 603 A00 0..
Indstilling af svingningsantal		●
Nominal optagen effekt	W	180
Afgiven effekt	W	73,5
Omdrejningstal i tomgang n0	min-1	15000–21000
Oscillationsvinkel venstre/højre	°	1,4
Vægt svarer til EPTA-Procedure 01/2003	kg	1,0
Beskyttelsenskasse		☐ / II

Angivelserne gælder for nominelle spændinger [U]

230/240 V. Disse angivelser kan variere ved lavere spændinger og i landsspecifikke udførelser.

Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere.

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 iht. bestemmelserne i direktiverne 89/336/EØF, 98/37/EF.

Dr. Egbert Schneider

Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

Brug handsker, når savklingen monteres. Du kan blive kvæstet, hvis savklingen berøres.

Indsatsværktøj vælges

Indsatsværktøj	Materiale	Anvendelse
Bi-metal-segmentsav-klinge	Træmaterialer, kunst-stof, ikke-jernholdige metaller	Gennemskære- og dyksavsnit; øgså til kant-nær savning, i hjørner og vanskeligt tilgønge-lige områder; Eksempel: allerede installerede gulvister eller dorkarme afkortes, dyksnit i forbindelse med tilpasning af gulvpaneler
HCS-dyksavklinge til træ	Træmaterialer, kunst-stof, gips og andre blødde materialer	Gennemskære- og dybe dyksavsnit; øgså til kantnær savning, i hjørner og vanskeligt til-gønge lige områder; Eksempel: Vandrør (PVC) eller kabelskakt afsaves, SSE de flugter med væg, gulv aller loft
Sibeleplade til sibble-blade series Delta 93 mm	afhængigt af sibebladet	Fladeslibning ved kanter, i hjørner eller vanske-ligt tilgønge lige områder; afhængigt af sibeblad f.eks. til sibning af træ, farve, lak, sten, glas
HCS-dyksavklinge til træ*	Træmaterialer, kunst-stof, gips og andre blødde materialer	små gennemskærings- og dyksavsnit; Eksempel: Udsnit i møbler til kabeltilslutninger
Bi-metal-dyksavklin-ger til metal*	Metal (f.eks.øy, skruer, små profilier), ikke-jernholdige metal-ler	små gennemskærings- og dyksavsnit; Eksempel: smalle profilier afkortes, gennem-skæring af fastgorelselementer som f.eks. klemmer
HM-riff-segmentsavklinge*	Cementfuger, bløde vægfliser, glasfiberfor-stærket kunststof og andet porøst materiale	Skæring og gennemskæring i kantnære områ-der, i hjørner eller vanskeligt tilgønge lige områder; Eksempel: Fuger fjernes mullem vægfliser til uddbringsarbejde, udsparinger skæres i fil-ser, gipsplader aller kunststof
* Optionalt tilbehør; det komplette tilbehørfindes i Bosch tilbehørssprogram.

Indsatsværktøj monteres/skiftes

Anbring indsatsværktøjet (f.eks. dyksavklinge 7) på værktøjsholderen 6 på en sådan måde, at værktøjets udsparinger falder i hak på værktøjsholderens knaster.

En sikker og behagelig arbejdsstilling opnås ved at anbringe indsatsværktøjet i den ønskede position på værktøjsholderen. Anbring værktøjet på en sådan måde, at forkruningen peger nedad (værktøjsskriften skal kunne læses oppefra, se illustration på billedsiden).

Fastgør indsatsværktøjet med skruen 8. Spænd skruen 8 godt med unbrakonøglen 9.

Kontroller indsatsværktøjet for korrekt positionering. Forkert eller ikke sikkert fastgjort indsatsværktøj kan løsne sig under arbejdet og udsætte dig for fare.

Indsatsværktøjet tages ud ved at løsne skruen 8 med unbrakonøglen 9 og tage værktøjet af.

Slibeblad skiftes/anbringes på slibesålen

Pudesålen 10 er udstyret med velcrostof, hvilket gør det hurtigt og nemt at fastgøre slibeblade med velcro-lukning.

Bank på pudsesålens 10 velcrostof før slibebladet 11 sættes på for at sikre en optimal vedhæftning.

Anbring slibebladet 11 på den ene side af pudsesålen 10, læg herefter slibebladet på pudsesålen og tryk det fast mod underlaget med en let drejende bevægelse.

En optimal støvopsugning forudsætter, at udstansningerne i slibebladet passer til boringerne i pudsesålen.

Til aftagning af slibebladet 11 tages fat i en spids, hvorefter det trækkes af pudsesålen 10.

Du kan anvende alle slibeblade, poler- og rengøringsfilt fra serien Delta 93 mm i Bosch tilbehørsprogrammet.

Slibetilbehør som f.eks. filt/poleringsfelt fastgøres på slibesålen på samme måde.

Valg af slibeblad

Vælg det slibeblad og den afslibningsmåde, som passer bedst til det materiale, som skal bearbejdes:

	Materialie	Anvendelse	Korn
Redwood	- Alle træsorter (f.eks. HARDt træ, blødtr træ, spånplader, bygge-plader)	Til forslibning f.eks. af ru, uhøvlede bjørker og brædder	grov	4060
	- Metalmaterialer	Til planlslibning og udjævning af små ujævnheder	middel	80100120
		Til færdig- og finslibning af træ	fin	180240320400
White Paint	- Farve	Til afslibning af farve	grov	4060
	- Lak
	- Fylder	Til afslibning af farve (f.eks. fjernelse af penselstreger og farvedråber)	middel	80100120
	- Spartel
		Til endelig slibning af grundering før lakering	fin	180240320
Black Stone	- Sten	Til formlslibning og kantbrydning	middel	80100120
	- Marmor
	- Granit
	- Glas	Til finslibning ved formgivning	fin	180240320400
	- Plexiglas
	- Glasfiberkunststof
		Glanssslibning og kantafrunding	meget fin	6001200

Støv-/spånudsugning

Tilslut altid en støvopsugning til slibning.

Undgå berøring eller indånding af sundhedsfarligt eller kræftfremkaldende støv. Anvend altid en passende støvopsugning, arbejd i godt ventilerede rum og anvend passende beskyttelsesudstyr. Sørg også for, at hverken du eller andre personer kommer i kontakt med dette støv, når det bortskaffes. Sundhedsfarligt støv opstår f.eks. ved slibning af blyholdige lag, kemisk behandlet træ eller nogle metaller.

Sæt udsugningsslangen 4 (tilbehør) på udsugningsstudsen 3. Forbind udsugningsslangen 4 med en støvsuger (tilbehør). En oversigt over tilslutning til forskellige støvsugere findes bag i denne vejledning.

Anvend en specialstøvsuger til opsugning af særlig sundhedsfarlig, kræftfremkaldende eller tør støv.

Brug

Ibrugtagning

▸ Kontroller netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V.

Tænd/sluk

El-værktøjet tændes ved at skubbe start-stop-kontakten 1 frem, så "I" fremkommer på kontakten.

El-værktøjet slukkes ved at skubbe start-stop-kontakten 1 tilbage, så "0" fremkommer på kontakten.

Indstilling af svingtal

Med stillehjulet til indstilling af svingtal 2 kan du indstille det nødvendige svingtal under driften.

Det krævede svingtal afhænger af arbejdsmaterialet og arbejdsbetingelserne; det fastlægges bedst ved praktiske forsøg.

Arbejdsvejledning

Bemærk: Sørg for, at ventilationsåbningerne 5 på el-værktøjet ikke tildækkes under arbejdet, da el-værktøjets levetid ellers forringes.

Sørg for, at værktøjets belægning er ubeskadiget, når der arbejdes med HCS-værktøj.

Arbejdsprincip

Det oscillerende drev sætter indsatsværktøjet i svingninger - op til 21000 gange/minuttet med 2,8° frem og tilbage. Det muliggør præcist arbejde i et lille område.

Savning

Anvend kun ubeskadigede, fejlfrie savklinger. Bøjede, uskarpe eller på anden måde beskadigede savklinger kan brække. Gældende lovbestemmelser og anbefalinger fra materialefabrikanterne skal overholdes, når der saves i lette byggematerialer. Ved dyksavning må der kun bearbejdes bløde materialer som f.eks. træ, gipskarton el.lign.

Kontroller før savning med HCS-savklinger i træ, spånplader, byggematerialer osv. disse for fremmedlegemer som f.eks. søm, skruer o.lign. Fjern fremmedlegemerne i givet fald eller anvend bi-metal-savklinger.

Gennemskære

Bemærk: Vær ved gennemskæring af vægfliser opmærksom på, at værktøjet slides hurtigt, hvis det anvendes i længere tid.

Slibe

Afslibningsarbejdet og slibebilledet bestemmes især af det valgte slibeblad, det valgte svingtal og det tryk, som brugeren udøver på maskinen.

Kun fejlfrie slibeblade sikrer et godt sliberesultat og skåner el-værktøjet.

Til punktnøjagtig slibning af hjørner, kanter og vanskeligt tilgængelige områder kan man også bare bruge spidsen eller en af slibesålens kanter.

Anvend ikke et slibeblad, der forinden har været brugt til slibning af metal, til andre materialer.

Anvend kun originalt Bosch slibetilbehør.

Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. El-værktøjet og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.

Rengør HM-riff-segmentsavbladet (tilbehør) med en trådbørste med regelmæssige mellemrum.

Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj. El-værktøjets 10-cifrede typenummer (se typeskiltet) skal altid angives ved forespørgsler og bestilling af reservedele.

Service og kunderådgivning

El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Gælder kun i EU-lande:

Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald! I henhold til det europæiske direktiv

2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges i henhold til gældende miljøforskrifter.

Ret til ændringer forbeholdes.

Funktionsbeskrivelse

1) Sikkerhed på arbejdspladsen

Bank børstelåsen til splinepladen 10 ud, før du sætter en slibeskive 11 på, så den fastgøres så godt som muligt.

Sæt slibeskiven 11 kant i kant på en side af splinepladen 10, læg slibeskiven derefter på splinepladen og tryk den på med en svag drejning i urets retning.

For at sikre en optimal støvudsugning skal du sørge for, at udstansningerne på slibeskiven passer overens med boringerne på slibepladen.

Service og kundeservice
