G1.SNIPER M5 - Základní deska GIGABYTE - Bezplatný návod k obsluze

Typ produktu	Základní deska pro stolní PC
Značka	GIGABYTE
Model	G1.SNIPER M5
Formát	ATX
Rozměry	30.5 cm x 24.4 cm
Hmotnost	Přibližně 0,9 kg
Patice procesoru	LGA1150
Čipová sada	Intel Z87
Podporovaný typ paměti	DDR3
Počet paměťových slotů	4
Požadované napájení	ATX 24pin + CPU 8pin
SATA konektory	6x SATA 6 Gb/s
Rozšiřující sloty	2x PCIe x16, 2x PCIe x1, 2x PCI
Hlavní funkce	Podpora CrossFire/SLI, zvuk Creative Sound Core3D, síť Killer E2200
USB konektory	4x USB 3.0, 8x USB 2.0
Video výstupy	HDMI, DVI-D, VGA
Údržba a čištění	Pravidelné ofukování stlačeným vzduchem, vyhněte se kapalinám
Bezpečnost	Antistatická ochrana při manipulaci, před zásahem vypněte a odpojte
Náhradní díly a opravitelnost	I/O kryt, 2x SATA kabel, manuál, DVD s ovladači
Obecné informace	Návod ke stažení ve formátu PDF na notice-facile.com

Často kladené otázky - G1.SNIPER M5 GIGABYTE

Jak nainstalovat procesor na základní desku G1.SNIPER M5?

Pro instalaci procesoru Intel zvedněte páčku patice, zarovnejte trojúhelník CPU s trojúhelníkem patice, jemně zasuňte CPU a poté sklopte páčku. Pro AMD zvedněte páčku, zarovnejte piny, zasuňte a zajistěte. Další podrobnosti naleznete v návodu.

Jaký je doporučený výkon zdroje pro tuto základní desku?

Doporučuje se kvalitní zdroj o výkonu alespoň 500W. Ujistěte se, že má konektory 24pin ATX a 8pin CPU.

Podporuje základní deska G1.SNIPER M5 CrossFire nebo SLI?

Ano, díky dvěma slotům PCIe x16 podporuje CrossFire od AMD a SLI od NVIDIA.

Jak nainstalovat paměť RAM?

Otevřete západky paměťových slotů, zarovnejte výřez modulu se slotem, poté pevně zatlačte, dokud západky nezapadnou. Pro dual-channel používejte přednostně sloty stejné barvy.

Co dělat, když se počítač po sestavení nespustí?

Zkontrolujte, zda jsou všechny napájecí kabely zapojeny, procesor a RAM správně nainstalovány a tlačítko napájení je připojeno na správné místo na předním panelu. Zkuste spustit s jedním modulem RAM.

Jak aktualizovat BIOS na G1.SNIPER M5?

Stáhněte nejnovější verzi BIOSu ze stránek GIGABYTE, uložte ji na USB flash disk naformátovaný na FAT32, poté použijte nástroj Q-Flash integrovaný v BIOSu k provedení aktualizace.

Jaké součásti jsou součástí balení?

Balení obsahuje základní desku, I/O kryt, dva SATA kabely, uživatelský manuál, DVD s ovladači a případně samolepku G1.SNIPER.

Jak připojit kabely předního panelu?

Pro přesné zapojení nahlédněte do manuálu. Obvykle připojte POWER SW, RESET SW, HDD LED, POWER LED na hlavičku F_PANEL. U LED dodržujte polaritu.

Je základní deska kompatibilní s Windows 10?

Ano, GIGABYTE poskytuje ovladače pro Windows 10. V případě absence vyhrazených ovladačů můžete použít ovladače pro Windows 8.1.

Jak bezpečně vyčistit základní desku?

K odstranění prachu použijte stlačený vzduch. Vyhněte se kapalinám. V případě potřeby použijte lehce navlhčený antistatický hadřík (destilovaná voda) a před opětovným zapnutím nechte zcela vyschnout.

NÁVOD K OBSLUZE G1.SNIPER M5 GIGABYTE

• Požadi instalace se může lišit v závislosti na typu skříne a použitych zařizení. Níze uvedenéPokyny pro instalaci se vztahuji na stolnínám počitace GIGABYTE a jsou pouze orientačné.
• Podrobné specifikace základni desky viz dodaná uživatelská príručka.
• Pred instalaci zaizeni zkontrolujte, zda jsou kompatibilnis konektory na vašem počitači.
• Pred instalaci vypněte zařizení a počitač. Odpojte napájecí kabel z elektrické zásuvky, aby se zabránilo poškození zařizení a počitačovych component.
• Umistěte počítc na stabilní mistro, aby se zabránilo nevhodné instalaci zpúsobene otrěsy.

A. Instalace procesoru Intel (přeskočte tento krok,Pokud je základní deska vybavena integrovaným procesorem)

A-1 Dodržujte následujíciPokyny, které jsou zalożeny na spefikacích vašeho procesoru:

Typ A:

Zvedněte páčku patie procesoru; současně se zvedne kovová zatežovác desticka.

a. Je-li na patici procesoru pripevnén ochranny kryt, sejměte jej jako první.
b. Pokud je ochranny kryt patice pripevnén ke kovové zavaděcí desce, v těto chvili jej nesnímjeite. Během procesu zajistováni páčky po vložné procesoru muže dojit k oskočeni krytu patice ze zavaděcí desky.

Typ B:

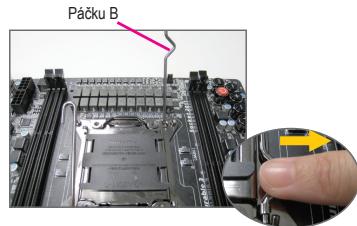

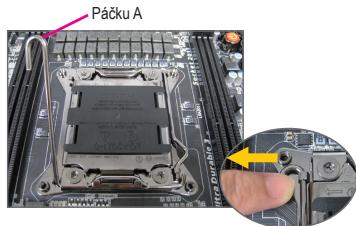

Uvolněte páčku A (nejblíze značce "☐") stisknutim dolu od patice. Potom uvolněte páčku B (nejblíze značce "☐") stisknutim dolu od patice a zvedněte ji. Opatrnám stisknutím páčky A nechte zvednout zavádecí desku. Otevřete zavádecí desku.

A-2 Uchopte procesor palcem a ukazovakem. Zorientujte značku koliku 1 procesoru (trojúhelnik) s rohem koliku 1 patice procesoru (nebo muzete zorientovat drážky na procesoru kliči pro zarovnáni patice) a opatrězasuñte procesoru na mistró.
A-3 Po správném usazení procesoru nasadte zavádećí desku a zatlăcte páčku patice procesoru do zamknute polohy. Když je typ B správně usazen, opatrné nasadte zavádećí desku. Potom zajistěte páčku B pod jej zižstovací jazyček. Během procesu zajistování páčky műe dojtí k odskočeni krytu patice ze zavádećí desky. Nakonec dokončete instalaci procesoru zajistěním páčky A pod jej zižstovací jazyček.

B. Installace procesoru AMD (preskočte tento krok,Pokud je základní deska vybavena

• Nezatlačujte procesor do patice silou. Nesprávně zorientovaný procesor nelze usadit. V takovém pripadězměnte orientaci procesoru.
• NEDOTYKEJTE SE kontaktu patie. Pokud neni nainstalován procesor, vždy nasadte ochranny kryt patice procesoru, aby se zabrnilo jejimu poškozeni.

C-1 Pred instalaci chladice procesoru nejdrive naneste na povrch procesoru tenkou vrstvu teplovodive pasty pro tepelné jimky. Potom naintalujte chladic (viz navod na instalaci chladice procesoru).
C-2 Připoje kabel chladíče procesoru ke konektoru CPU_FAN na základnínde scé tak, aby mohl chladíč správně fungovat a chránil procesorů prěd přehřátím.

Instalace Pameti

Poznameneje si orientaci pametového modulu. Roztáhněte zajístovaci svorky na obou koncích patice pametového modulu. Umistěte pametový modul na patici. Podle obrázku vlevo položte presty na okraj pametového modulu, tlăčte modul dolu a zausněte jej svisle do patice pametového modulu. Když je pametový modul zcela usazen, svorky na obou koncích patice zacvaknou na mistě.

Příprava Skřině a Installace Zdroje Napájení

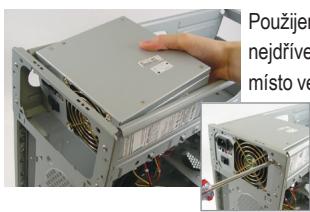

Pouzijeme-li jako priklad stolnі počitac GIGABYTE, pred instalaci zdroje napajeni nejdříve sejměte obě strany a vko skříne. Umistěte zdroj napajeni na správné mistrovo skříni a zajstěte šroubky. Instalace a umistěné zdroje napajeni se muže

lišit v závislosti na typu použité skrǐne.

Pro zajišeni dostatečného napájeni počitace doporučujeme použit kvalitni zdroj napájeni. Zdroj napájení nedostatečné kapacity muze zpúsobit nestabilitu systému nebo znemožnit joyschušeni.

Krok

4

Instalace Základní Desky

Odmontujte puvodni stit I/O ze zadni strany skrǐne a nahradte jeg štitem I/O základni desky. Umistěte základni desku do skrǐne vložením do príslušného stitu I/O. Zarovnejte otvory pro srouby na základni desce s odpovidajcimi montažnimi otvory ve skrīni. Zajistěte základni desku na miste šrouby.

Krytka I/O

Krok

5 Instalace Rozširovací Karty

Vyhledejte Rozsirovac patici, ktera podporuje vaši kartu, a odstraţe kryt patice ze zadniho panelu skrǐne. Potomzasunjte Rozsirovacki Kartu do patice. Připevněte konzolu rozširovací karty šroubkem k zadnimu panelu skrǐne.

Grafická karta PCI Express

• Před zakoupením rožířovaci karty zkontrolujte její delku a oveřte, zda se vejde do skříne počitace.
• Rozsijovaci karta musi byt zcela usazená v patici.

Krok

6

Instalace Zařízení IDE a SATA

Instalace optické Jednotky

6-1 Nainstalujte optické Jednotky, jak například Jednotky DVD-ROM a CD-ROM. Odstrańte kryt pozice Jednotky 5,25" z předníčasti skříne. Namontujte optickou Jednotku do pozice 5,25" a zajistěte šroubky.

6-2 Nainstalujte pevné disky IDE a SATA. Nainstalujte pevný disk do pozice ve skříni a zajistěte šrouký.

K Jednomu konektoru IDE na základni desce lze prijoyit až dvě zařizení IDE. Před instalaci zkontrolujte nastavení propojek (nadřazené a podřazené) na zařizenich IDE.
- Je-li nainstalován vice než jedem pevný disk, prějděte do Časti BIOS SS Setup (Nastavení systému BIOS) a nastavte zavádecí sékvenci pevních disku.

Krok

7

Připojeni Kabelú k Interním Konektoru

7-1 Pripoje kably k internim konektorum a paticim na zakladni desce vctne konektoru IDE/SATA, konektoru zvuku na prnednim panelu, konektoru USB, patic IEEE 1394 atd.
7-2 Pripevné modul prendno panelu (liš se v závislosti na designu skrǐne, skláda se z indikatoru napájení, indikátoru Činnosti pevného disku, reproduktorú, resetovacího spinače, yvpínače napájení atd.) ze skrǐne k patici prendno panelu (F PANEL) na základné desce.

Patice p Fredniho panelu

Priazeni yvodu A:

Priafzeni vydud B:

MSG: Zaprava/Napajeni/LED spanku

PWR: LED indicator napajeni

PW: Tlačitko power

SPEAK:Speaker

RES: Resetovací spinač

(Poznamka) Přižazení vývodů pro hlavicku predního panelu se můž lišit podle modelu.

Aktuálni přižazení vývodů viz uživotelská přirúčka k základnénde.

Krok

8

Pripojeni Periférié

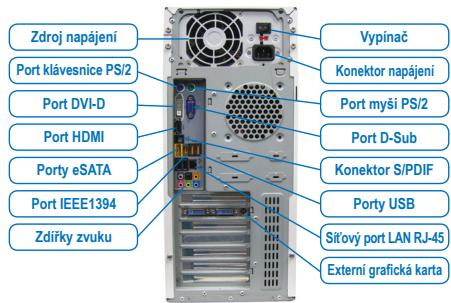

Zadni panel skrǐne

Po dokončeni výše uvedenych kroků prijopěk počita periferní zařizení, napřilkad klávesnici, myš, monitor atd. Potom prijopěnapájení, spustte počitač a nainstalujte požadovaný software.

• Redosled koraka prilikom instalacione maybe se razlikovati u zavisnosti od slučaja i ureža koji se koriste. Instrukcije za instalaciju koje Čete naći ispod važe za desktop sistemas kompanije GIGABYTE i služe samo kao referentni materijal.
• Pogledajte Uputstvo za korišćenje koje ste dobili za detaljne specifikacja vezane za matićnu ploču.

• Pre instaliranja uredaja, proverite da su vaši uredaji kompatibilni sa konektorima na vašem kompjuteru.
• Pre instaliranja uredaja obvezno isklučite svoje uredaje i svoj kompjuter. Izvucite kabl za struju iz štekera da bi sprečili oštećenje uredaja i komponentiSYSTEMA.
• Postavite kompjuterski systemd na stabilnu povrsinu da bi sprečili nepravlnu instalaciju usled klimanja.
