G1.SNIPER M5 - Placa madre GIGABYTE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Placa base para PC de escritorio
Marca	GIGABYTE
Modelo	G1.SNIPER M5
Formato	ATX
Dimensiones	30.5 cm x 24.4 cm
Peso	Aproximadamente 0.9 kg
Socket del procesador	LGA1150
Chipset	Intel Z87
Tipo de memoria compatible	DDR3
Número de ranuras de memoria	4
Requisitos de alimentación	ATX 24 pines + CPU 8 pines
Conectores SATA	6 x SATA 6 Gb/s
Ranuras de expansión	2 x PCIe x16, 2 x PCIe x1, 2 x PCI
Funciones principales	Soporte CrossFire/SLI, audio Creative Sound Core3D, red Killer E2200
Conectores USB	4 x USB 3.0, 8 x USB 2.0
Salidas de video	HDMI, DVI-D, VGA
Mantenimiento y limpieza	Aspirado regular con aire comprimido, evitar líquidos
Seguridad	Protección antiestática al manipular, apagar y desconectar antes de intervenir
Piezas de repuesto y reparabilidad	Panel I/O, 2 cables SATA, manual, DVD de controladores
Información general	Manual disponible en descarga PDF en notice-facile.com

Preguntas frecuentes - G1.SNIPER M5 GIGABYTE

¿Cómo instalar el procesador en la placa base G1.SNIPER M5?

Para instalar un procesador Intel, levante la palanca del socket, alinee el triángulo del CPU con el del socket, inserte suavemente el CPU, luego baje la palanca. Para AMD, levante la palanca, alinee los pines, inserte y bloquee. Consulte el manual para más detalles.

¿Cuál es la potencia de alimentación recomendada para esta placa base?

Se recomienda una fuente de alimentación de buena calidad de al menos 500W. Asegúrese de que tenga los conectores 24 pines ATX y 8 pines CPU.

¿La placa base G1.SNIPER M5 soporta CrossFire o SLI?

Sí, soporta CrossFire de AMD y SLI de NVIDIA gracias a sus dos ranuras PCIe x16.

¿Cómo instalar la memoria RAM?

Abra los clips de las ranuras de memoria, alinee la muesca del módulo con la ranura, luego presione firmemente hasta que los clips se cierren. Utilice preferiblemente las ranuras del mismo color para el dual-channel.

¿Qué hacer si el ordenador no enciende después del ensamblaje?

Verifique que todos los cables de alimentación estén conectados, que el procesador y la RAM estén correctamente instalados, y que el botón de encendido esté conectado en el lugar correcto del panel frontal. Intente iniciar con una sola barra de RAM.

¿Cómo actualizar el BIOS de la G1.SNIPER M5?

Descargue la última versión del BIOS del sitio de GIGABYTE, colóquela en una memoria USB formateada en FAT32, luego use la herramienta Q-Flash integrada en el BIOS para realizar la actualización.

¿Qué componentes se incluyen en la caja?

La caja contiene la placa base, el panel I/O, dos cables SATA, el manual de usuario, un DVD de controladores y posiblemente una pegatina G1.SNIPER.

¿Cómo conectar los cables del panel frontal?

Consulte el manual para la asignación de pines exacta. Generalmente, conecte POWER SW, RESET SW, HDD LED, POWER LED en el cabezal F_PANEL. Respete la polaridad para los LED.

¿La placa base es compatible con Windows 10?

Sí, GIGABYTE proporciona controladores para Windows 10. También puede usar los controladores de Windows 8.1 en caso de que no haya controladores dedicados.

¿Cómo limpiar la placa base de forma segura?

Use aire comprimido para eliminar el polvo. Evite cualquier líquido. Si es necesario, use un paño antiestático ligeramente húmedo (agua destilada) y deje secar completamente antes de volver a encender.

MANUAL DE USUARIO G1.SNIPER M5 GIGABYTE

• El proceso de instalación puede variar dependiendo del tipo de CAJA y dispositivos realizados. Las instrucciones de instalación que aparecen a continuación son de aplicación paraordenadores de,) GIGABYTE ysolea modo de referencia.
• Consulte el manual de usuario incluido para Obtener asignaciones detalladas sobre la placama madre.
• Antes de instalar los dispositivos, asegúrese de que Sean compatibles con los conectores del ordinador.
• Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y el ordinador. Desconecte el cable de alimentación de la toma de corriente para evitar dañar los dispositivos y los componentes del sistema.
• Coloque laordenador sobre una superficie estable para evaporar que movimientos bruscos Causeu un instalacion incorrecta.

Instalación del procesador y del ventilador del procesador

A. Instalación de un procesador Intel (omitá este paso si la placá base Tiene una CPU integradha)

A-1 Consulte las siguientes instruetiones basadas en las specifications de la CPU:

• Tipo A:

Levante completeness la palance del zocalo de la CPU y la plac metálica de energia también se levantarà.

a. Si la tapa del zócalo de protección está sujeta al zócalo de la CPU, quītela primero.
b. Si la tapa protectora del zócalo está sujeta a la placà de cargametalica, no la quite en este momento. La tapa del zócalo puededesprenderse de la placà de carga automatically durante elproceso de reengarce de la palanca après de insertar la CPU.

• Tipo B:

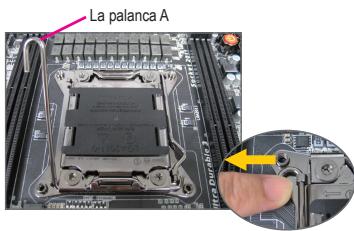

Presione la palanca A (la más cercana a lamarca "C") hacía abajo desplazándola del zócalo para liberarla. Presione la palanca B (la más cercana a lamarca "C") hacía abajo desplazándola del zócalo y levántela. Presione suavamente la palanca A para levantar la chapa metálica. Levante la chapa.

A-2 Sostenga el procesador con los dedos pulgar e indices. Alinee lamarca de la clavija 1 del procesador (triángulo) con la esquina de la clavija 1 del socket del procesador (o pueda alinear las muescas del procesador con las muescas de alineación del socket) e inserte con cuidado el procesador.
A-3 Una vez que el procesador seswanae insertado en forma correcta, vuela a instalar la cubierta de proteccion y bajo la palanca del socket del procesador y colóquela en la posicion de bloqueo.

Cuando la tipo B esté correctamente insertada, vuelva a colocar con cuidado la placá metálica. A continuación, asegure la palanca B debajo de su lengüeta de retencion. La chapa del zócalo podía desprenderse durante el proceso de sujeción de la palanca. Finalmente, asegure la palanca A debajo de su lengüeta de sujeción para completar la instalación de la CPU.

Para Obtener instrucciones detalladas sobre como instalar la CPU, consulte el manual del usuario.

B. Instalación del procesador AMD (omita este bajo si la placá base Tiene una CPU integrada)

B-1 Levante por completeness la palianca del socket del procesador. Alinee la clavija 1 del procesador (marca con un triángulo(PCPO) con la marca con un triángulo en el socket del procesador e inserte con cuidado el procesador en el socket. Asegürese de que las clavjas del procesador encajen en forma correcta en los orificios.
B-2 Una vez que el procesador seswanae insertado bajo en el medio del socket, presione hacaa abajo con un dedo en el medio del procesador y baje la palance del socket del procesador y colóquela en la posicion de bloqueo.

Socket del procesador
Clavija 1

CAUTION

• No usar la fuerza para insertar el procesador en el socket del procesador. El procesador no encajar si se encontraría orientado en forma incorrecta. S Si este fuera el caso, reajuste la orientación del procesador.
• NO toque los contactos del zócalo. Para proteger el zócalo del procesador, vuelva a colocar ahora la cubierta protectora del zócalo cuando la instalación del procesador

C. Instalación del ventilador del procesador

C-1 Antes de instalar el ventilador del procesador, Coloque primero una capa finala de pasta disipadora de calor sobre la superficie del procesador. Luego, instale el ventilador (consulte el manual de instalacion del ventilador del procesador).
C-2 Conecte el cable del ventilador del procesador al conector "CPU_FAN" uricado en la placama madre a fin de que el ventilador pueda funcional de forma correcta y evaporar que occurra un recalentamento del procesador.

Paso

2

Instalación De Los Modulos De Memorias

Observe la orientación del modulo de memoria. Abra las piezas de sujeción de plástico ubicadas en ambos lados de la ranura de memoria. Coloque el modulo de memoria en la ranura. Como se indica en laImagen ubicada a la izquierda, colque los dedos sobre el borde superior de la memoria, presione hacer abajo la memoria e insertela verticalmente en la ranura de memoria. Las piezas de sujeción de plástico quedarán encajadas en su lugar y sujetando al modulo de memoria cuando este se encontrar colocado de forma correcta.

Paso

3

Preparación de la caja e instalación de la fuente de alimentación

Utilizando la caja GIGABYTE como ejemplo, retire los paneles laterales y la tapa de la caja con el fin de instalar la fuente de alimentacion. Coloque la fuente de alimentacion en el lugar correcto del gabinete y asegúrela con tornillos. La instalacion y colocacion de la fuente de alimentacion可以选择 variar según el tipo de caja realizada.

Para asegurar que se suministe al sistema la calidad de energia adecauda, se recomienda la utilizacion de una fuente de alimentacion de buena calidad. Si se utilize una fuente de alimentacion que no proportionscna la energia necessaria, el resultado podria ser un systema inestable o que no coulda ser iniciado.

Paso

4

Instalación De La Placa Madre

Extraiga el panel de proteccion de las I/O (entradas/salidas) original ubicada en la parte trasera de la caja y reemplacela por el panel de conexiones de la placama madre. Coloque la placama madre Dentro de la caja encajandola con el hueco descubierto I/O (de entradas y salidas). Alinee los orificios de los tornillos de soporte de la placama madre con los orificios de soporte de la caja. Sujete la placama madre en su lugar con tornillos.

Protector de E/S

Paso

5 Instalación De Una Tarjeta De Expansion

Tarieta gratica PCI Express

Busque una ranura de expansión que sea compatible con la tarjeta y retire la tapa de la ranura ubicada en el panel trasero de la caja. Luego, inserte la tarjeta de expansión en la ranura. Asegure el soporte de la tarjeta de expansión al panel trasero del de la caja utilizing un tornillo.

Antes de adquirir una tarjeta de expansión, verifique la longitud de la tarjeta para asegurarse de que pueda ser colocada en el la caja.
Asegürese de que la tarjeta de expansión quede insertada por completo en la ranura.

Paso

6

Instalación De Los Dispositivos IDE Y SATA

Instalación de una unidad optica

6-1 Instale sus unidades opticas, como unidades de DVD-ROM y CD-ROM.

Extraiga la tapa frontal para unidades de 5,25" ubicada en la parte delantera de la caja. Instale launidad optica en el espacio para unidades de 5,25" y sujétela con tornillos.

Instalacion de una unidad de disco duro

6-2 Instale sus unidades de discosuros IDE y SATA.

Instale launidad de disco duro en el空間 para unidades de disco duro urbicada.
dentro de la caja y asegúrela con tornillos.

• Se pueda conectar hasta dos dispositivos IDE en un conector IDE de la placma madre. Antes de realizar la instalacion, compruebe la configuracion de los jumpers (principal y secundario) de los dispositivos IDE.
• Si se instalía más de un disco duro, acceda al BIOS Setup (Configuración del BIOS) del sistemas para建立起 la secuencia de inizio de los discos duros.

Conexión De Los Cables A Los Conectores Internos

7-1 Conecte los cables en los conectores y conexiones internas de la placama madre, incluidos los conectores IDE/SATA, audio del panel frontal, USB, IEEE 1394, etc.
7-2 Conecte el modulo del panel frontal (diferente segun el diseño de la caja y compuesto por un indicator de encendido,indicador de actividad de disco duro, altavoces,interruptor de reinicio,interruptor de encendido/apagado,etc.) de la caja a la conexión (F PANEL) ubicada en la placamaudre.

Cabcera del panel frontal

Asignaciones de clavijas A:

Asignaciones de clavijas B:
MSG:LED de mensajes/encendido/suspension
PWR: LED de encendido
PW: Interruptor de encendido/apagado SPEAK: Altavoces
HD:LED deactividad de disco duro
RES: Interruptor de reinicio
CI: Header de intrusion al chasis

(Note) Las asignaciones de clávijas para el header del panel frontal peuvent ser distinctas según el modelo. Consulte el manual de usuario de la lista base para Obtener información sobre las asignaciones de clávijas actuales.

Conexión de periféricos

Panel trasero del gabinete

Una vez que se hayan completado these pasos,
conecte los dispositivos periféricos al ordinador,
dispositivos como el teclado, el ratón, el monitor, etc. Luego, conecte la alimentacion, encienda el sistemas e instale todo el software requisiteo.

Instalacao de una unidade optica

6-2 Instale as unidades de disco ríodo IDE e SATA.
Introduza a unidad de disco ríodo num dospartmentos disponibleis e fixe-a com a ajuda de parafusos.

Instalacao de una unidad de disco rigido
