WI14W442 - Pračka SIEMENS - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma WI14W442 SIEMENS ve formátu PDF.
| Typ produktu | Pračka s předním plněním |
| Značka | Siemens |
| Model | WI14W442 |
| Kapacita praní | 8 kg |
| Maximální odstředivá rychlost | 1400 ot/min |
| Energetická třída | A+++ |
| Roční spotřeba vody | 10 500 l |
| Roční spotřeba energie | 210 kWh |
| Hlučnost (praní/odstřeďování) | 75 / 78 dB |
| Rozměry (V x Š x H) | 85 x 60 x 65 cm |
| Hmotnost netto | 75 kg |
| Elektrické napájení | 230 V / 50 Hz, 10 A |
| Prací programy | Bavlna, Syntetika, Jemné, Vlna, Rychlý 15 min, Eco 40-60, atd. |
| Speciální funkce | Odložený start, Voda plus, Dodatečné máchání, Dětská pojistka |
| Displej | LED displej s ukazatelem zbývajícího času |
| Bezpečnost | Ochrana proti přetečení, Systém detekce pěny, Dětská pojistka |
| Údržba | Čištění filtru, Čištění dávkovače pracího prostředku, Vypouštěcí hadice |
| Náhradní díly | Řemen, Vypouštěcí čerpadlo, Topné těleso, Komutátorové kartáče, Filtr |
| Opravitelnost | Index opravitelnosti (pokud je dostupný): 8,2/10 |
| Součástí balení | Návod k použití, Rychlý průvodce, Těsnění přívodní hadice, Vypouštěcí koleno |
| Záruka | 2 roky výrobce |
Často kladené otázky - WI14W442 SIEMENS
Dotazy uživatelů ohledně WI14W442 SIEMENS
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Pračka ve formátu PDF zdarma! Najděte svůj návod WI14W442 - SIEMENS a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. WI14W442 značky SIEMENS.
NÁVOD K OBSLUZE WI14W442 SIEMENS
Poznámky k opravě - Pračka
i O tomto dokumentu 43
1.1 Duležité informace....43
1.1.1 Účel 43
1.2 Vysvětlení symbolů 43
1.2.1 Úroveň nebezpečí.... 43
1.2.2 Symboly nebezpečí 43
1.2.3 Struktura výstrah....44
1.2.4 Obecné symboly 44
Nástroje a pomůcky 45
Oprava....46
3.1 Výměna panelu obložení 46
3.1.1 Sejmutí panelu obložení 46
3.1.2 Montáž panelu obložení 47
3.2 Výměna zásuvky na prací prostředek 48
3.2.1 Vyjmutí zásuvky na prací prostředek 48
3.2.2 Montáž zásuvky na prací prostředek 48
3.3 Výměna madla zásuvky na prací prostředek 49
3.3.1 Odstranění madla zásuvky na prací prostředek.... 49
3.3.2 Montáž madla zásuvky na prací prostředek 49
3.4 Výměna dvířek 50
3.4.1 Vyjmutl dvířek....50
3.4.2 Montáz dvířek....50
3.5 Výměna součástí dvířek.... 51
3.5.1 Odstranění součástí dvířek.... 51
3.5.2 Montáž součástí dvířek.... 51
3.6 Výměna závěsu dvířek....52
3.6.1 Odstranění závěsu dvířek....52
3.6.2 Montáz závěsu dvířek 52
3.7 Výměna těsnění dvířek 53
3.7.1 Vyjmutí těsnění dvířek.... 53
3.7.2 Montáž těsnění dvířek 54
3.8 Výměna pojistky dvířek 55
3.8.1 Odstranění pojistky dvířek 55
3.8.2 Montáž pojistky dvířek....56
3.9 Výměna osvětlení bubnu....57
3.9.1 Odstranění osvětlení bubnu 57
3.9.2 Montáž osvětlení bubnu.... 57

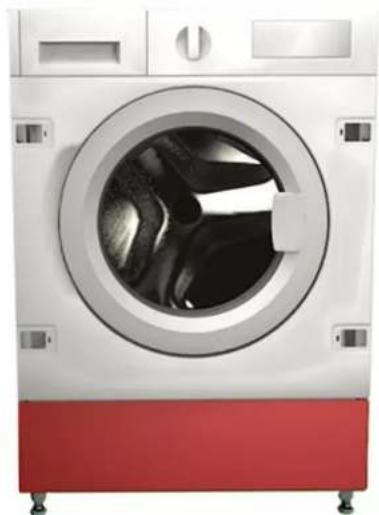

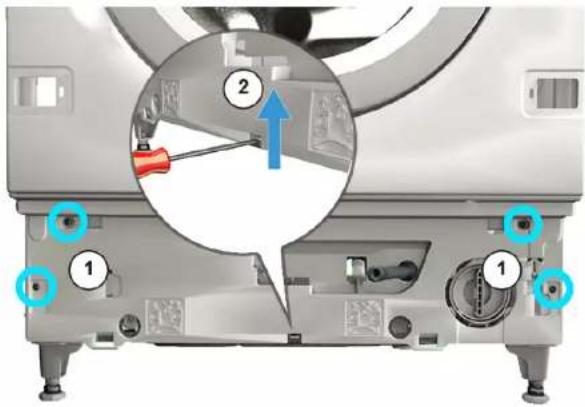

3.10 Výměna spodního krytu....58
3.10.1 Odstranění spodního krytu 58
3.10.2 Montáz krytu 59
3.11 Výměna předního panelu....60
3.11.1 Sejmutí predního panelu 60
3.11.2 Montáž predního panelu 61
i O tomto dokumentu
1.1 Důležité informace
1.1.1 Účel
Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).
Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.
V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.
1.2 Vysvětlení symbolů
1.2.1 Úroveň nebezpečí
Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.
| Úroveň výstrahy Význam | |
| ⚠ NEBEZPEČÍ | Nedodržení výstražného upozornění způsobí smrt nebo vážná zranění. |
| ⚠ VÝSTRAHA | Nedodržení výstražného upozornění může způsobit smrt nebo vážná zranění. |
| ⚠ POZOR | Nedodržení výstražného upozornění může způsobit lehká zranění. |
| POZOR! | Nedodržení výstražného upozornění může způsobit škody na majelku. |
Tabulka 1: Úroveň nebezpečí
1.2.2 Symboly nebezpečí
Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí:
| Symbol nebezpečí Význam | ||
 | Obecné výstražné upozornění | |
 | Nebezpečí vycházející z elektrického na-pětí | |
 | Nebezpečí výbuchu | |
 | Nebezpečí pořezání | |
 | Nebezpečí rozdrcení | |
i O tomto dokumentu
| Symbol nebezpečí Význam | ||
 | Nebezpečí spojené s horkými povrchy | |
 | Nebezpečí vycházející ze silného elektromagnetického pole | |
 | Nebezpečí z neionizujícího záření | |
Tabulka 2: Symboly nebezpečí
1.2.3 Struktura výstrah
Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.
Následující přiklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.

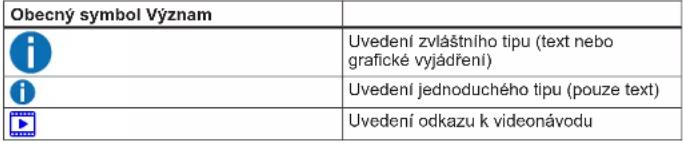

1.2.4 Obecné symboly
V tomto dokumentu jsou použity následující obecné symboly:
 |
| Obecný symbol Význam | |
| Uvedení požadovaných nástrojů | |
| Uvedení požadovaných podmínek | |
| Uvedení podmínky (když, pak atd.) | |
| Uvedení výsledku | |
| Start Uvedení klávesy nebo tlačítka[00123456] Uvedení čísla materiálu | |
| Status Uvedení zobrazeného textlu / okna (na ukazateli spotřebiče) | |
Tabulka 3: Obecné symboly
Nástroje a pomůcky
| Označení Detaily Shímky | ||
| Pomocný nástroj [15000155] | Nástroj pro uvolnění plastových dílů |  |
| Šroubovák torx T20 s otvorem [00340764] | 100 mm, pro šrouby s pojistným kolíkem |  |
| Momentový klíč [15000441] | Momentový klíč 20–100 Nm | |
| Plochý šroubovák [00340854] | Čepel 3,5 mm x 0,6 mm x 100 mm, ochranná izolace 1000 V AC |  |
| Plochý šroubovák [00340855] | Čepel 5,5 mm x 1,0 mm x 125 mm, ochranná izolace 1 000 V AC |  |
| Jehlové kleště, za- hnuté [00341269] | Délka 200 mm |  |
| Boční štípaci kleště [00342182] | Délka: 200 mm |  |
| Označení Detaily Shimky |  | |
| Maticový klíč[00340811] | Velikost klíče 10°mm, M6 | |
| Combination wrench[00340814] | Velikost klíče 13°mm, M8 |  |
| Maticový klíč[00340817] | Velikost klíče 17 mm, M10 |  |
| Maticový klíč[15000459] | Velikost klíče 16°mm, M10 |  |
Oprava
3.1 Výměna panelu obložení
Ostré hrany skřině!
Nebezpečí řezných poranění
▶ Používejte ochranné rukavice.
Sklouznutí nakloněných spotřebičů!
Zlomeniny / poranění rozdrcením
Zajistěte spotřebiče proti sklouznutí.
Nebezpečí padajících dílů kvůli uvolněným šroubům!
Poranění padajícími díly.
Zajistěte jednotlivé součásti před pádem.
Nebezpečí padajících dílů kvůli uvolněným šroubům!
Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.
Zajistěte jednotlivé součásti před pádem.
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Spotřebič je volně přístupný.
Zásuvka na prací prostředek je vyjmutá.→48

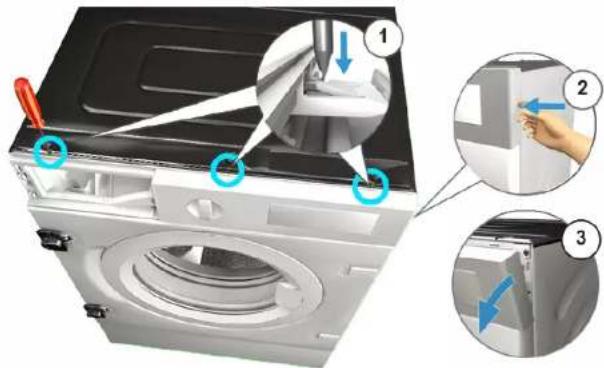

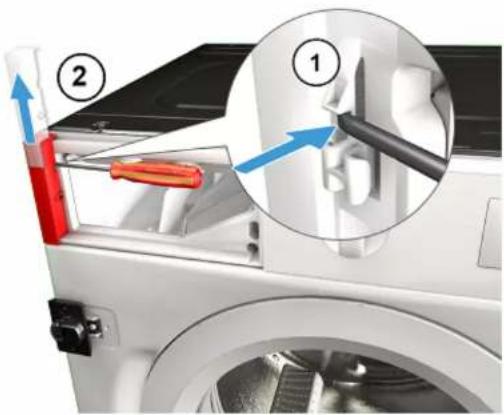

3.1.1 Sejmuti panelu obložení
-
- Uvolněte západku (1).
-
Odstraňte kryt (2).

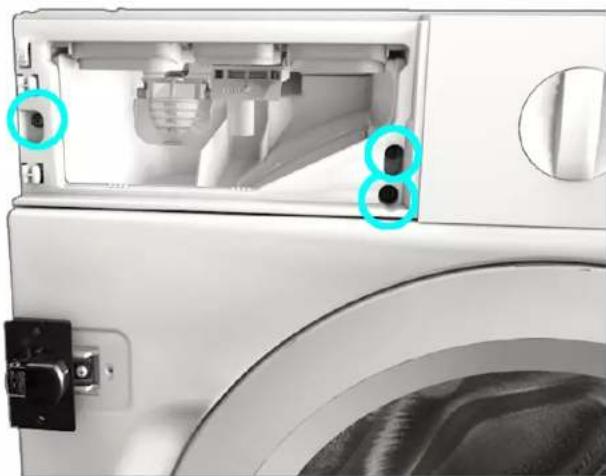

- Odstraňte šrouby. 3. 1. Uvolněte západky (1, 2).
- Vytáhněte panel obložení směrem dopředu (3).
- Sejměte panel obložení.
3.1.2 Montáž panelu obložení
▶ Montáž provedte v opačném sledu.
Oprava
3.2 Výměna zásuvky na prací prostředek
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
√ Spotřebič je odpojený od přívodu vody.
3.2.1 Výjmutí zásuvky na prací prostředek
- Vytáhněte zásuvku na prací prostředek.
-
- Zatlačte na vložku (1).
-
Vyjměte zásuvku na prací prostředek (2).
3.2.2 Montáž zásuvky na prací prostředek
▶ Montáž proved'te v opačném sledu.
Oprava
3.3 Výměna madla zásuvky na prací prostředek
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od prívodu vody.
Zásuvka na prací prostředek je vyjmutá.→48

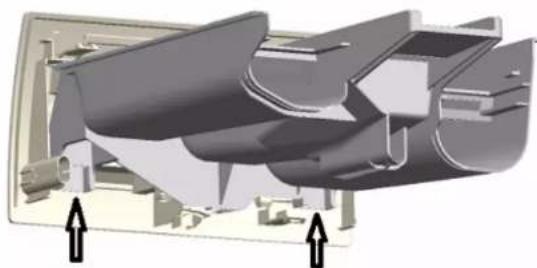

3.3.1 Odstranění madla zásuvky na prací prostředek
- Uvolněte západky.
- Odstraňte madlo zásuvky na prací prostředek.
3.3.2 Montáž madla zásuvky na prací prostředek
▶ Montáž provedte v opačném sledu.
Oprava
3.4 Výměna dvířek
POZOR
Otevřete prostor se závěsyl
Rozdrcení prstů / zachycení
▶ Nesahejte do prostoru se závěsy.
▶ Použivejte ochranné rukavice.
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Dvířka jsou otevřená.
Čelní strana nábytku je odstraněná.
3.4.1 Vyjmutí dvířek
1.
POZORI
Nebezpečí padajících dílů kvůli uvolněným šroubům! Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.
Zajistěte jednotlivé součásti před pádem.
POZOR
Nebezpeči padajících dílů kvůli uvolněným šroubům! Poranění padajícími díly.
Zajistěte jednotlivé součásti před pádem.
Odstraňte šrouby (1).
- Vyjměte dvířka směrem nahoru.
3.4.2 Montáž dvířek
▶ Montáž proved'te v opačném sledu.
Oprava
3.5 Výměna součástí dvířek
POZOR
Otevřete prostor se závěsyl
Rozdrcení prstů / zachycení
▶ Nesahejte do prostoru se závěsy.
▶ Použivejte ochranné rukavice.
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Čelní strana nábytku je odstraněná.
Dvířka jsou odstraněná.→50
3.5.1 Odstranění součástí dvířek
▶ Demontujte dvířka zvenku dovnitř.
3.5.2 Montáž součástí dvířek
▶ Montáž provedte v opačném sledu.
Oprava
3.6 Výměna závěsu dvířek
POZOR
Otevřete prostor se závěsyl
Rozdrcení prstů / zachycení
▶ Nesahejte do prostoru se závěsy.
▶ Použivejte ochranné rukavice.
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
3.6.1 Odstranění závěsu dvířek
- Uvolněte dva šrouby.
- Odstraňte dvířka.
- Demontujte dvířka zvenku dovnitř.
- Odstraňte závěs dvířek.
3.6.2 Montáž závěsu dvířek
▶ Montáž provedte v opačném sledu.
Oprava
3.7 Výměna těsnění dvířek
Ostré hrany skřině!
Nebezpečí řezných poranění
▶ Používejte ochranné rukavice.
Nebezpečí padajících dílů kvůli uvolněným šroubům!
Poranění padajícími díly.
Zajistěte jednotlivé součásti před pádem.
Nebezpeči padajících dílů kvůli uvolněným šroubům!
Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.
Zajistěte jednotlivé součásti před pádem.
Požadavek:
Spotřebič je odpojený od prívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Spotřebič je volně přístupný.
Zásuvka na prací prostředek je vyjmutá.→48
√ Panel obložení je odstraněný.
Dvlřka jsou odstraněná.→50
Spodní kryt je odstraněný.→58
3.7.1 Vyjmuti těsnění dvířek
- Uvolněte pojistku na osvětlení bubnu.
Nebezpečí poškození povrchu!
Povrch spotřebiče může být při použiti nesprávného nářadí poškrábán.
K výměně napínacího kroužku používejte pouze plastové nářadí.
Plastovým nářadím vyjměte napínací kroužek z těsnění.
- Z predního panelu vyjměte těsnění dvířek.
- Z pojistky dvířek vyjměte konektor kabelu.
Oprava

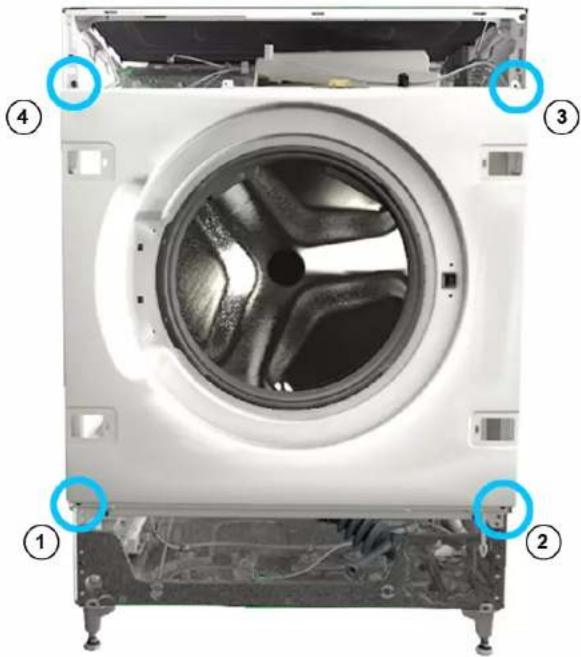

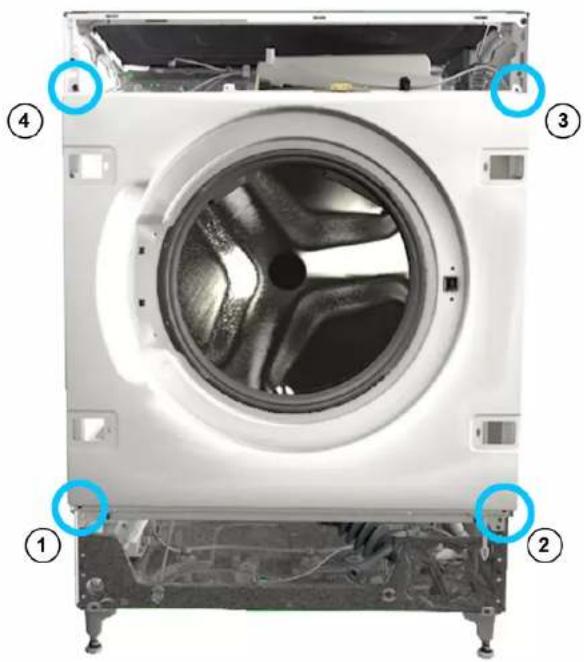

- Uvolněte šrouby v uvedeném pořadí.
-
Sejměte přední panel.
-

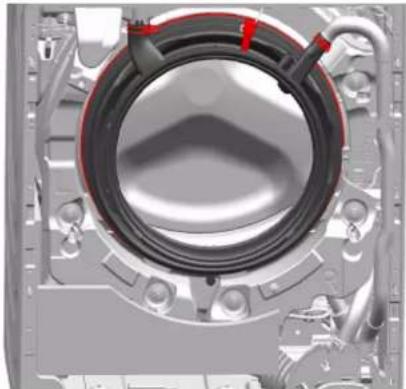

Odpojte všechny hadicové spoje.
- Odstraňte těsnění dvířek.
3.7.2 Montáž těsnění dvířek
▶ Montáž provedte v opačném sledu.
Oprava
3.8 Výměna pojistky dvířek
V souladu s nařízením (EU) 2019/2023 jsme coby výrobce povinni poskytnout spotřebitelům náhradní pojistku dvříek včetně návodu k opravě. Upozorňujeme však na to, že po výměně pojistky dvříek je před uvedením zařízení do provozu vyžadována elektrotechnická bezpečnostní zkouška kvalifikovaným elektrikářem. Tato osoba musí být prokazatelné kvalifikovaná podle zákónů, předpisů a norem platných v dané zemi.
NEBEZPEČÍ
Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozi nebezpečí smrtelného úrazu elektrickým proudem
- Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikár.
Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.
POZOR
Ostré hrany skříně!
Nebezpečí řezných poranění
▶ Používejte ochranné rukavice.
VÝSTRAHA
Sklouznutí nakloněných spotřebičů!
Zlomeniny / poranění rozdrcením
Zajistěte spotřebiče proti sklouznutí.
POZOR
Nebezpeči padajících dílů kvůli uvolněným šroubům! Poranění padajícími díly.
Zajistěte jednotlivé součásti před pádem.
POZOR!
Nebezpečí padajících dílů kvůli uvolněným šroubům!
Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.
Zajistěte jednotlivé součásti před pádem.
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Spotřebič je volně přístupný.
Čelní strana nábytku je odstraněná.
√ Panel obložení je odstraněný.
Dviřka jsou odstraněná.→50
√ Napinaci kroužek je vyjmutý.
Přední panel je odstraněný
Těsnění dvířek je vyjmuto.
3.8.1 Odstranění pojistky dvířek
-
Vytáhněte zástrčku pojistky dvířek.
-
Uvolněte pojistku dvířek.
- Odstraňte pojistku dvířek.
Oprava
3.8.2 Montáž pojistky dvířek
▶ Montáž provedte v opačném sledu.
2021-02-16_8001214498 Copyright BSH Hausgeräte GmbH strana 56 od 481
Oprava
3.9 Výměna osvětlení bubnu
Ostré hrany skřině!
Nebezpečí řezných poranění
▶ Používejte ochranné rukavice.
Sklouznutí nakloněných spotřebičů!
Zlomeniny / poranění rozdrcením
Zajistěte spotřebiče proti sklouznutí.
Nebezpečí padajících dílů kvůli uvolněným šroubům!
Poranění padajícími díly
Zajistěte jednotlivé součásti před pádem.
Nebezpečí padajících dílů kvůli uvolněným šroubům!
Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.
Zajistěte jednotlivé součásti před pádem.
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Spotřebič je volně přístupný.
Zásuvka na prací prostředek je vyjmutá.→48
√ Panel obložení je odstraněný.
3.9.1 Odstranění osvětlení bubnu
- Ze spotřebiče vytáhněte držák osvětlení bubnu.
- Odpojte elektrické připojení.
- Vyjměte osvětlení bubnu z držáku osvětlení.
3.9.2 Montáž osvětlení bubnu
▶ Montáž proved'te v opačném sledu.
Oprava
3.10 Výměna spodního krytu
Obr. 1: Kryt spodního modulu
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od prívodu vody.
Čelní strana nábytku je odstraněná.
3.10.1 Odstranění spodního krytu
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.

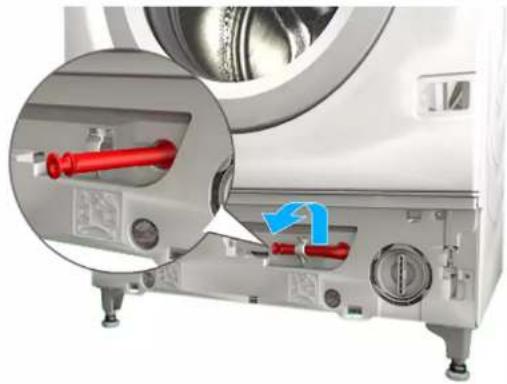

1. Odstraňte spodní kryt.
- Odpojte hadici od držáku.
-
- Vyšroubujte šrouby (1).
-

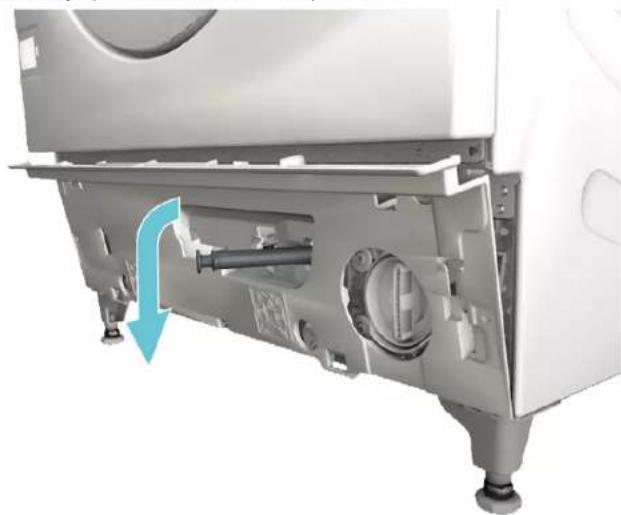

Stiskněte zajišťovací kolík a sejměte jej směrem dolů (2).
- Zatáhněte kryt spodního modulu směrem dopředu.
- Z krytu vytáhněte hadici.
3.10.2 Montáž krytu
▶ Montáž provedte v opačném sledu.
Oprava
3.11 Výměna předního panelu
POZOR
Ostré hrany skřině!
Nebezpečí rezných poranění
▶ Používejte ochranné rukavice.
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Spotřebič je volně přístupný.
Zásuvka na prací prostředek je vyjmutá.→48
Čelní strana nábytku je odstraněná.
Dvířka jsou odstraněná.→50
Těsnění dvířek je vyjmuto.
3.11.1 Sejmutí předního panelu
- Uvolněte pojistku na osvětlení bubnu.
Nebezpečí padajících dílů kvůli uvolněným šroubům! Poranění padajícími díly.
Zajistěte jednotlivé součásti před pádem.
POZOR!
Nebezpečí padajících dílů kvůli uvolněným šroubům!
Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.
Zajistěte jednotlivé součásti před pádem.
Uvolněte šrouby v uvedeném pořadí.
- Sejměte přední panel.
3.11.2 Montáž predního panelu
▶ Montáž provedte v opačném sledu.
Tip til reparation - Vaskemaskine
i Om dette dokument....63
1.1 Vigtig information....63
1.1.1 Formäl 63
Poznámky k opravám - Práčka
i O tomto dokumente.... 383
1.2.4 Všeobecné symboly 384
3.2 Výmena zásuvky na prací prostriedok.... 388
3.2.2 Montáž zásuvky na prací prostriedok 388
3.3 Výmena držadla zásuvky na prací prostriedok.... 389
3.3.1 Odstránenie držadla zásuvky na prací prostriedok 389
3.3.2 Montáž držadla zásuvky na prací prostriedok.... 389
3.4 Výmena dverí 390
3.4.1 Odoberanie dveri 390
3.4.2 Montáž dverí 390
3.5.2 Montáž komponentov dverí 391
3.6 Výmena závesu dverí 392
3.6.1 Odoberanie závesu dverí 392
3.6.2 Montáž závesu dverí 392
3.8.2 Montáž poistky dvierok.... 396
3.9 Výmena osvetlenia bubna.... 397
3.9.1 Odoberanie osvetlenia bubna.... 397
3.9.2 Montáž osvetlenia bubna 397
3.11 Výmena čelného panela 400
3.11.2 Montáz čelného panela.... 401
i O tomto dokumente
1.2.1 Úrovne nebezpečenstva
Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.
1.2.4 Všeobecné symboly
2021-02-16_8001214498 Autorské práva vlastní spoločnost' BSH Hausgeräte GmbH Strana 384 z 481
| Všeob. symbol Význam | |
| Označenie prepojenia na videonávod | |
| Označenie požadovaných nástrojov | |
| Označenie požadovaných podmienok | |
| Označenie podmienky (ak ..., potom ...) | |
| Označenie výsledku | |
| Spustenie | Označenie klávesu alebo tlačidla |
| [00123456] | Označenie čísla materiálu |
| Stav | Označenie zobrazeného textu/okna (na displeji spotrebiča) |
Tabuľka 3: Všeobecné symboly
| Všeob. symbol Význam | |
| Označenie prepojenia na videonávod | |
| Označenie požadovaných nástrojov | |
| Označenie požadovaných podmienok | |
| Označenie podmienky (ak ..., potom ...) | |
| Označenie výsledku | |
| Spustenie | Označenie klávesu alebo tlačidla |
| [00123456] | Označenie čísla materiálu |
| Stav | Označenie zobrazeného textu/okna (na displeji spotrebiča) |
Nástroje a pomôcky
Spotrebič je odpojený od elektrického napájania.
Spotrebič je odpojený od zdroja vody.
√ Spotrebič je vol'ne dostupný.
Zásuvka na prací prostriedok bola odobratá.→388
- Zatlačte čelný panel dopredu (3).
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
3.2 Výmena zásuvky na prací prostriedok
Požiadavka:
√ Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
- Vytiahnite zásuvku na prací prostriedok.
-
- Zatlačte na vložku (1).
-
Odoberte zásuvku na prací prostriedok (2).
3.2.2 Montáž zásuvky na prací prostriedok
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
3.3 Výmena držadla zásuvky na prací prostriedok
Požiadavka:
Spotrebič je odpojený od elektrického napájania.
Spotrebič je odpojený od zdroja vody.
Zásuvka na prací prostriedok bola odobratá.→388
3.3.1 Odstránenie držadla zásuvky na prací prostriedok
- Odoberte držadlo zásuvky na prací prostriedok.
3.3.2 Montáž držadla zásuvky na prací prostriedok
- Pri montáži postupujte v opačnom poradí krokov demontaže.
Oprava
3.4 Výmena dverí
UPOZORNENIE
Otvorte oblast' závesovl
Pomliaždenie/zachytenie prstov
▶ Nesiahajte do priestoru závesov.
Noste ochranné rukavice.
Požiadavka:
- Pri montáži postupujte v opačnom poradi krokov demontáže.
Oprava
Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Čelo nábytku bolo odobraté.
Dvere boli odobraté.→390
3.5.1 Odoberanie komponentov dverí
▶ Odmontujte dvere zvonku do vnútra.
3.5.2 Montáž komponentov dverí
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
3.6 Výmena závesu dverí
UPOZORNENIE
Otvorte oblast' závesovl
Pomliaždenie/zachytenie prstov
▶ Nesiahajte do priestoru závesov.
Noste ochranné rukavice.
Požiadavka:
√ Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
3.6.1 Odoberanie závesu dverí
3.6.2 Montáž závesu dverí
- Pri montáži postupujte v opačnom poradí krokov demontáže.
2021-02-16_8001214498 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 392 z 481
Oprava
▶ Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
Požiadavka:
3.8.2 Montáž poistky dvierok
- Pri montáži postupujte v opačnom poradí krokov demontáže.
2021-02-16_8001214498 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 396 z 481
Oprava
3.9 Výmena osvetlenia bubna
3.9.2 Montáž osvetlenia bubna
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Čelo nábytku bolo odobraté.
Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
1. Odoberte spodný kryt.
- Odpojte hadicu od držiaka.
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
3.11 Výmena čelného panela
UPOZORNENIE
Spotrebič je odpojený od elektrického napájania.
Spotrebič je odpojený od zdroja vody.
Spotrebič je vol'ne dostupný.
Zásuvka na prací prostriedok bola odobratá.→388
Čelo nábytku bolo odobraté.
Dvere boli odobraté.→390
Uvolnite skrutky v naznačenom poradí.
2.
UPOZORNENIE
Riziko pádu dielov po uvol'není skrutiek!
- Odoberte čelný panel.
3.11.2 Montáž čelného panela
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Zlomi kosti/zmečkanine
▶ Aparate zaščitite pred zdrsavanjem.
Zlomi kosti/zmečkanine
▶ Aparate zaščitite pred zdrsavanjem.
- Poznámky k opravě - Pračka
- i O tomto dokumentu 43
- Nástroje a pomůcky 45
- Oprava....46
- i O tomto dokumentu
- Důležité informace
- Účel
- Vysvětlení symbolů
- Úroveň nebezpečí
- Symboly nebezpečí
- Struktura výstrah
- Obecné symboly
- Nástroje a pomůcky
- Oprava
- Výměna panelu obložení
- Požadavek:
- Sejmuti panelu obložení
- Montáž panelu obložení
- Výměna zásuvky na prací prostředek
- Výjmutí zásuvky na prací prostředek
- Montáž zásuvky na prací prostředek
- Výměna madla zásuvky na prací prostředek
- Odstranění madla zásuvky na prací prostředek
- Montáž madla zásuvky na prací prostředek
- Výměna dvířek
- POZOR
- Otevřete prostor se závěsyl
- Vyjmutí dvířek
- POZORI
- Montáž dvířek
- Výměna součástí dvířek
- Odstranění součástí dvířek
- Montáž součástí dvířek
- Výměna závěsu dvířek
- Odstranění závěsu dvířek
- Montáž závěsu dvířek
- Výměna těsnění dvířek
- Vyjmuti těsnění dvířek
- Montáž těsnění dvířek
- Výměna pojistky dvířek
- NEBEZPEČÍ
- Ostré hrany skříně!
- VÝSTRAHA
- Sklouznutí nakloněných spotřebičů!
- POZOR!
- Nebezpečí padajících dílů kvůli uvolněným šroubům!
- Odstranění pojistky dvířek
- Montáž pojistky dvířek
- Výměna osvětlení bubnu
- Odstranění osvětlení bubnu
- Montáž osvětlení bubnu
- Odstranění spodního krytu
- Montáž krytu
- Výměna předního panelu
- Sejmutí předního panelu
- Montáž predního panelu
- Tip til reparation - Vaskemaskine
- i Om dette dokument....63
- Poznámky k opravám - Práčka
- i O tomto dokumente.... 383
- i O tomto dokumente
- Úrovne nebezpečenstva
- Všeobecné symboly
- Nástroje a pomôcky
- Výmena zásuvky na prací prostriedok
- Požiadavka:
- Montáž zásuvky na prací prostriedok
- Výmena držadla zásuvky na prací prostriedok
- Odstránenie držadla zásuvky na prací prostriedok
- Montáž držadla zásuvky na prací prostriedok
- Výmena dverí
- UPOZORNENIE
- Otvorte oblast' závesovl
- Odoberanie komponentov dverí
- Montáž komponentov dverí
- Výmena závesu dverí
- Odoberanie závesu dverí
- Montáž závesu dverí
- Montáž poistky dvierok
- Výmena osvetlenia bubna
- Montáž osvetlenia bubna
- Výmena čelného panela
- Montáž čelného panela
Značka : SIEMENS
Model : WI14W442
Kategorie : Pračka
