NÁVOD K OBSLUZE SW 733 B1 SILVERCREST

Použití v souladu s určeným účelem 306

Rozsah dodávky 307

Přehled.... 308

Bezpečnostní pokyny 311

Skladování při nepoužívání 319

Autorské právo 319

Před uvedením do provozu 320

Uvedení do provozu.... 321

Nastavení režimu 321

302 - Česky

SilverCrest SWV 733 B1

Režim Repeater 322

WPS - nejjednodušší způsob konfigurace 324

Ruční konfigurace....326

Režim přístupového bodu (režim routeru) 334

WPS - vytvoření připojení k přístupovému bodu (režim routeru) 344

Ruční vytvoření připojení k přístupovému bodu 345

Konfigurace dvoupásmového zesilovače WiFi signálu s použitím aplikace.... 346

Návod k použití aplikace SilverCrest SWV 733 B1....347

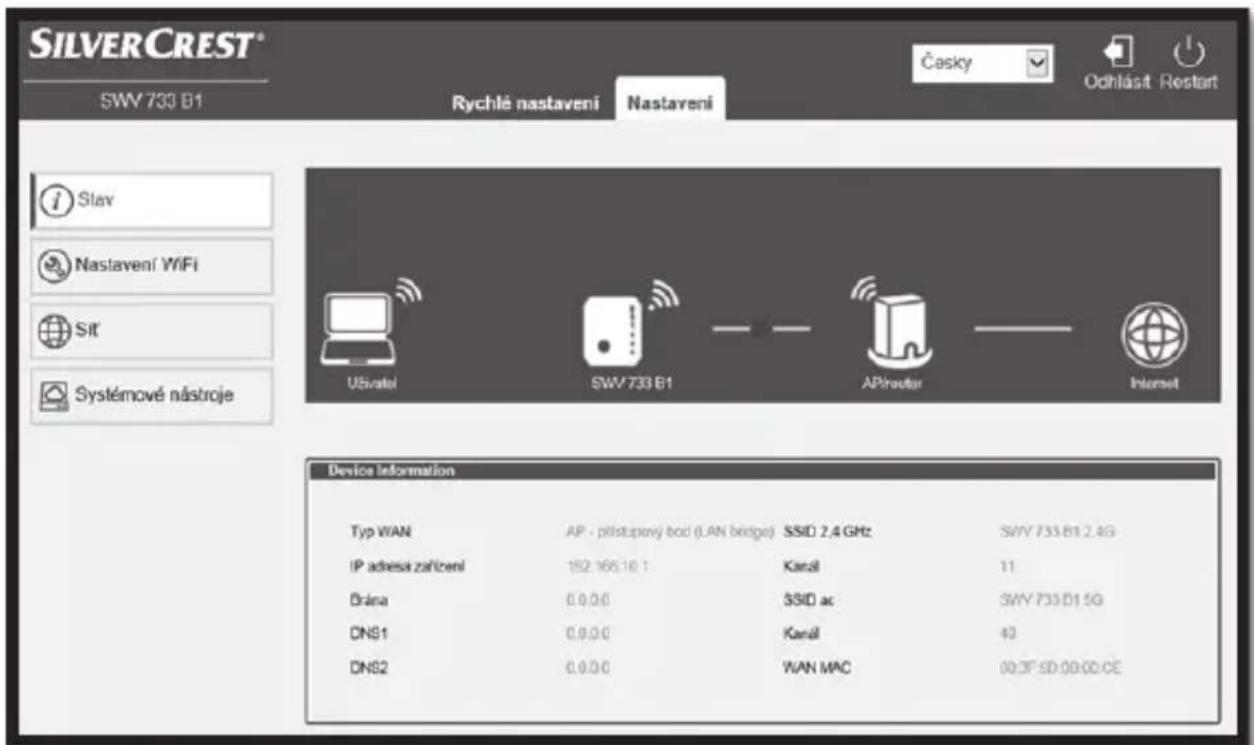

Konfigurační menu dvoupásmového zesilovače WiFi signálu 348

Rychlé nastavení....352

Nastavení - stav 352

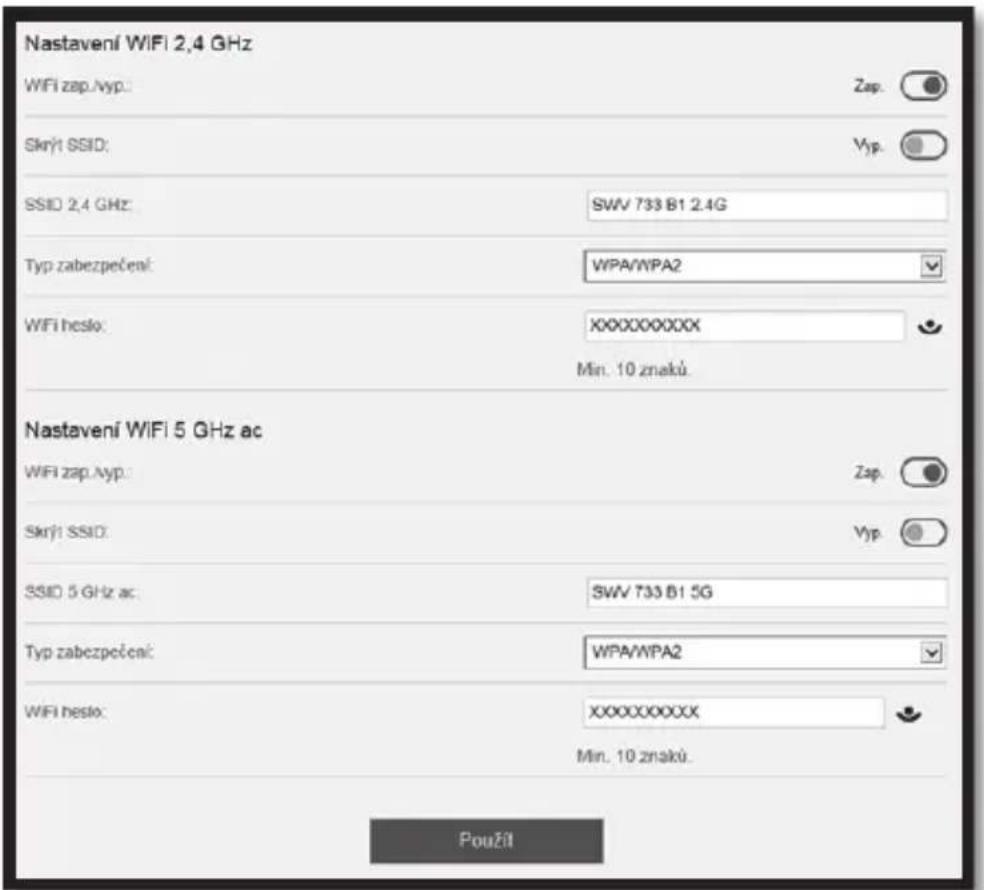

Nastavení - nastavení WiFi....353

Nastavení - síť (jen v režimu přístupového bodu) 359

Česky - 303

SilverCrest SWV 733 B1

Nastavení - systémové nástroje 363

Pokyny k ochraně životního prostředí a údaje k likvidaci 370

Informace k prohlášení o shodě EU 371

Odstraňování závad 371

Informace o záruce a zajišťování servisu 374

Gratulujeme!!

Koupí tohoto AC dvoupásmového zesilovače WiFi signálu SilverCrest „SWV 733 B1“, dále označovaného jen jako dvoupásmový zesilovač WiFi signálu, jste se rozhodli pro kvalitní výrobek.

Před prvním použitím se s dvoupásmovým zesilovačem WiFi signálu důkladně seznamte a pozorně si přečtěte tento návod k obsluze. Řidťe se především bezpečnostními pokyny a dvoupásmový zesilovač WiFi signálu používejte pouze způsobem popsaným v tomto návodu k obsluze a pouze pro uvedené účely.

Tento návod k obsluze pečlivě uschovejte. Při předání dvoupásmového zesilovače WiFi signálu dalším osobám jim předejte rovněž veškerou dokumentaci. Návod k obsluze je totiž neoddělitelnou součástí výrobku.

Při předání dvoupásmového zesilovače WiFi signálu se musí přístroj uvést do továrního nastavení, viz návod v kapitole „Zálohování/obnovení“ na straně 367.

Použití v souladu s určeným účelem

Tento dvoupásmový zesilovač WiFi signálu je přístroj informační technologie. Slouží ke zvýšení dosahu stávající sítě WiFi. Dvoupásmový zesilovač WiFi signálu lze mimoto používat jako přístupový bod, díky kterému je možné router, který nemá vlastní WiFi signál, používat jako „WiFi router“. Přístroj smí být používán pouze k soukromým, nikoli k průmyslovým a komerčním účelům. Dále nesmí být dvoupásmový zesilovač WiFi signálu používán mimo uzavřené prostory, ani v regionech s tropickým podnebím. Jakékoliv jiné použití není v souladu s určením. Toto zařízení splňuje všechny normy a směrnice uvedené v prohlášení o shodě. V případě provedení změny na dvoupásmovém zesilovači WiFi signálu, která nebyla odsouhlasena jeho výrobcem, již nemůže být dodržení těchto norem a směrnic zaručeno. Za škody a poruchy vzniklé na základě takovýchto změn výrobce žádným způsobem neodpovídá. Dodržujte, prosím, platné národní předpisy, resp. zákony země, ve které se přístroj používá.

Rozsah dodávky

Vyjměte dvoupásmový zesilovač WiFi signálu a příslušenství z obalu a zcela odstraňte veškerý obalový materiál. Zkontrolujte úplnost dodávky. Chybějící díly neprodleně reklamujte v servisu.

A

A Dvoupásmový zesilovač WiFi signálu SilverCrest SWV 733 B1
B Sítový kabel
C Tento návod k obsluze (symbolický obrázek)

Letáček „GNU General Public License“ (bez obrázku)

K tomuto dvoupásmovému zesilovači WiFi signálu je připojen zvláštní letáček k tématu „GNU General Public License“. Tento letáček si můžete rovněž stáhnout na internetové stránce www.lidl-service.com.

Přehled

Tento návod k obsluze je opatřen rozkládací obálkou. Na vnitřní straně obálky je dvoupásmový zesilovač WiFi signálu vyobrazen s číslováním. Tyto číslice mají následující význam:

1 Ukazatel intenzity signálu

2 LED pro WPS

3 Tlačitko Reset

4 LED pro WAN/LAN

5 Port WAN/LAN (sítové připojení, RJ-45)

6 Výkonová LED

7 Tlačítko WPS

8 Volič režimu

LED indikátory

LED Stav Význam
Ukazatel intenzity signálu (1)	svítí čím více dílků svítí, tím lepší je přijem(v provozním režimu přístupového bodu svítí všechny dílky)
	bliká	žádný přijem
WPS (2) bliká vytvání se WPS připojení nebo se očekává WPS signáljiného přístroje
WAN/LAN (4) svítí	připojení je vytvořeno
	nesvítí připojení není vytvořeno
Výkon (6) svítí dvoupásmový zesilovač WiFi signálu je zapnutý
			nesvítí	dvoupásmový zesilovač WiFi signálu je vypnutý

Technické údaje

Vstupní napětí	100-240 V~, 50/60 Hz
Příkon max. 100 mA
Vysílaný výkon max. 100 mW (2,4 GHz / 5 GHz)
Wifi standardy 802.11 b, 802.11 g, 802.11 n, 802.11 ac
Frekvenční pásmo 2,4 GHz / 5 GHz
Objem přenesených dat	až 300 Mbitů/s v n standardu / až 733 Mbit/s v ac standardu
Šifrovací protokoly WPA, WPA2, WEP (128/64) *
Rozměry (Š x V x H) cca 58 x 98 x 82 mm
Hmotnost cca 89 g
Provozní teplota, vlhkost vzduchu 5 až 35 °C, rel. vlhkost max. 85%
Teplota skladování, vlhkost vzduchu -20 až 60 °C, rel. vlhkost max. 90%

* šifrovací protokol WEP (128/64) jen u 802.11 b/g.
Technické údaje a design mohou být změněny bez předchozího oznámení.

Bezpečnostní pokyny

Před prvním použitím dvoupásmového zesilovače WiFi signálu si pečlivě přečtěte následující pokyny, a to i v případě, že ovládáte zacházení s elektronickými přístroji. Tento návod k obsluze si pečlivě uschovejte pro pozdější použití.

NEBEZPEČÍ! Tento symbol ve spojení s upozorněním „Nebezpečí“ označuje hrozící nebezpečnou situaci, která, pokud jí nebude zamezeno, může přivodit těžké úrazy nebo dokonce usmrcení.

VAROVÁNÍ! Tento symbol ve spojení s upozorněním „Výstraha“ označuje důležité pokyny pro bezpečný provoz přístroje a ochranu uživatele.

POZOR! Tento symbol s upozorněním „Pozor“ označuje důležité pokyny pro ochranu před hmotnými škodami.

Tento symbol označuje další upozornění informativní povahy k danému tématu.

Provozní podmínky

Tento dvoupásmový zesilovač WiFi signálu se smí používat pouze ve vnitřních prostorách. Přístroj není určen k provozu v prostorách s vysokou teplotou nebo vlhkostí vzduchu (např. koupelna) nebo s nadměrnou prašností. Provozní teplota a provozní vlhkost vzduchu: 5 °C až 35 °C, relativní vlhkost max. 85%.

Dvoupásmový zesilovač WiFi signálu umístěte vždy minimálně 20 cm od těla, abyste zamezili účinkům rádiového záření na lidský organismus.

NEBEZPEČÍ! Dbejte na to,

• abyste se přístroje nikdy nedotýkali mokrýma rukama, hrozí nebezpečí úrazu elektrickým proudem
• aby otvory v krytu dvoupásmového zesilovače WiFi signálu sloužící k větrání nebyly za žádných okolností zakryté nebo uzavřené, hrozí nebezpečí požáru
• aby na přístroj nebo vedle ně nebyly umisťovány otevřené zdroje ohně (např. hořící svíčky)

POZOR! Dbejte na to, aby

• na přístroj nepůsobily žádné přímé tepelné zdroje (např. topení)
• přístroj nebyl vystaven přímému slunečnímu záření nebo intenzivnímu umělému osvětlení
• přístroj nebyl umistován do bezprostřední blízkosti zdrojů magnetického pole (např. reproduktorů)
• do přístroje nepronikala žádná cizorodá tělesa
• byl omezen kontakt se stříkající a kapající vodou a agresivními kapalinami a aby se zařízení nepouživalo v blízkosti vody, přístroj se především nesmí nikdy potopit (nepokládejte na přístroj nebo vedle něj předměty naplněné kapalinou, např. vázy nebo nápoje).
• přístroj nebyl vystaven velkým výkyvům teplot, protože jinak může dojít ke kondenzaci vzdušné vlhkosti a k elektrickým zkratům. Byl-li přístroj přeci jen vystaven silným výkyvům teploty, vyčkejte (cca 2 hodiny) s uvedením do provozu, dokud se přístroj neohřeje na okolní teplotu.
• přístroj nebyl vystaven nadměrným oťresům a vibracím

NEBEZPEČÍ! Bezpečný provoz

- Dvoupásmový zesilovač WiFi signálu zapojte výhradně do volně přístupné elektrické zásuvky, aby jej v případě nebezpečí (vývoj kouře, zápach požáru) bylo možné z elektrické zásuvky rychle vytáhnout. Elektrická zásuvka musí zůstat i během provozu snadno přístupná.

- V okamžiku, kdy je dvoupásmový zesilovač WiFi signálu připojen k elektrické sítí, spotřebovává elektrický proud. Rovněž v době, kdy není používán, spotřebovává přístroj určité malé množství elektrického proudu. Pokud nebudete dvoupásmový zesilovač WiFi signálu delší dobu používat, například během dovolené, odpojte jej od elektrické sítě. Snížíte tím riziko vzniku ohně nebo doutnavého požáru na minimum, které hrozí vždy, když je elektrický spotřebič připojen k elektrické sítí. Dvoupásmový zesilovač WiFi signálu odpojíte zcela od elektrické sítě tím způsobem, že jej vytáhněte z elektrické zásuvky.

- Nepoužívejte žádné zástrčkové adaptéry a prodlužovací kabely, které vykazují poškození a neodpovídají platným bezpečnostním normám.

- Nikdy neotevírejte kryt zařízení, při otevřeném krytu vzniká nebezpečí úrazu elektrickým proudem.

- Také při bouřce s nebezpečím blesků odpojte dvoupásmový zesilovač WiFi signálu od elektrické sítě, protože by mohlo v důsledku přepětí po úderu blesku dojít k zničení přístroje.

NEBEZPEČÍ! Děti a osoby s omezeními

Elektrická zařízení nepatří do dětských rukou. Také osoby s omezenými tělesnými, duševními a senzorickými schopnostmi by měly elektrické přístroje používat jen v rámci svých možností. Nikdy nenechávejte děti a osoby s omezeními používat elektrické přístroje bez dozoru. Výjimkou je, pokud tyto osoby byly odpovídajícím způsobem poučeny, nebo jsou pod dozorem osoby odpovídající za jejich bezpečnost. Děti musejí být zásadně pod dozorem, aby bylo zaručeno, že

si s výrobkem nebudou hrát. Drobné součástky mohou být při spolknutí životu nebezpečné. Také obalovou fólii udržujte z dosahu.

NEBEZPEČÍ! Hrozí nebezpečí udušení.

NEBEZPEČÍ! Rádiové rozhraní

Nepoužívejte zařízení, pokud se nacházíte v letadle, nemocnici, na operačním sále nebo v blízkosti lékařských elektronických přístrojů. Přenášené rádiové vlny mohou narušit fungování citlivých zařízení. Dodržte minimální vzdálenost zařízení od kardiostimulátorů nebo implantovaných defibrilátorů 20 cm, protože jinak mohou rádiové vlny narušit řádné fungování kardiostimulátoru nebo implantovaného defibrilátoru. Přenášené rádiové vlny mohou vyvolat rušivé zvuky v naslouchadlech. Zařízení se zapnutou rádiovou součástí nevnášejte do blízkosti hořlavých plynů nebo do prostředí ohroženého výbuchem (například lakovna), protože přenášené rádiové vlny mohou vyvolat výbuch nebo způsobit požár. Dosah rádiových vln závisí

na okolních podmínkách a prostředí. Při bezdrátovém datovém přenosu mohou data zachytávat neoprávněné cizí osoby. Společnost Targa GmbH nenese zodpovědnost za poruchy rozhlasového a televizního příjmu, které budou způsobeny nepovoleným pozměněním tohoto zařízení. Společnost Targa rovněž nenese zodpovědnost za důsledky náhrady či výměny připojovacích kabelů a zařízení za výrobky, které nebyly Targa GmbH schváleny. Za odstranění závad, které byly vyvolány takovým nepovoleným pozměněním, a za náhradu nebo výměnu zařízení nese zodpovědnost výhradně uživatel.

VAROVÁNÍ! Kabel

Všechny kabely vždy uchopte za zástrčku a netahejte za samotný kabel. Nepokládejte na kabely nábytek ani žádné jiné těžké předměty a dbejte, abyste je příliš neohýbali, a to zejména u zástrčky a připojovacích zdířek. Na kabelu nikdy nedělejte uzly a nesvazujte je s ostatními kabely. Všechny kabely pokládejte tak, aby na ně nikdo nemohl šlápnout a aby nikomu nepřekážely.

VAROVÁNÍ! Údržba/čištění

Oprava je nutná v případě, že byl přístroj poškozen, např. jestliže je kryt přístroje poškozený, dovnitř přístroje se dostala tekutina nebo předměty, a nebo pokud byl přístroj vystaven dešti či vlhkosti. Opravy jsou nutné také v případě, že zařizení nefunguje bezchybně nebo pokud spadlo na zem. Pokud si všimnete kouře, nezvyklých zvuků nebo nezvyklého zápachu, okamžitě zařizení vytáhněte z elektrické zásuvky. V těchto případech nesmíte přístroj dále používat, dokud odborník neprovede kontrolu zařizení. Veškeré opravy přístroje smí provádět pouze kvalifikovaný odborník. Nikdy neotevírejte kryt zařizení. Zařizení čistěte pouze čistým suchým hadříkem, nikdy agresivními kapalinami. Nepokoušejte se otevírat kryt výrobku. Tím by zanikl Váš nárok na záruku.

Skladování při nepoužívání

Nebudete-li dvoupásmový zesilovač WiFi signálu delší dobu používat, odpojte jej od elektrické sítě. Dbejte také na to, aby teplota skladování zůstala v rozmezí -20 °C až 60 °C. Nepřekračujte relativní vlhkost vzduchu 90%.

Upozornění: Rozsah teplot a relativní vlhkost pro skladování a provoz se výrazně liší, říd'te se proto údaji v oddílu „Provozní podmínky” na straně 312.

Autorské právo

Veškerý obsah tohoto návodu k obsluze podléhá autorskému právu a čtenáři se poskytuje výhradně jako zdroj informací.

Jakékoliv kopírování nebo reprodukování údajů a informací bez výslovného písemného souhlasu autora je zakázáno. To se týká také komerčního využití obsahu a údajů.

Text a obrázky odpovídají technickému stavu při odevzdání do tisku.

Před uvedením do provozu

Zkontrolujte případné poškození dvoupásmového zesilovače WiFi signálu. Je-li dvoupásmový zesilovač WiFi signálu poškozený, neuvádějte ho do provozu.

Dvoupásmový zesilovač WiFi signálu rozšiřuje WiFi ve Vaší domácí síti. Podporovány jsou přitom dva následující režimy:

Repeater

Zvětšuje dosah Vaší rádiové sítě (WiFi). WiFi přístroje nacházející se mimo dosah Vaší bezdrátové rádiové sítě mohou být prostřednictvím dvoupásmového zesilovače WiFi signálu do této rádiové sítě připojeny.

Přístupový bod

Tento režim lze využít například k tomu, aby router, který nemá vlastní WiFi signál, mohl být použit jako „WiFi router“. Za tímto účelem se musí router pomocí LAN-kabelu (sítový ko obsah dodávky) spojit s dvoupásmovým zesilovačem WiFi signálu.

Uvedení do provozu

Pokud budete potřebovat pomoc s uvedením dvoupásmového zesilovače WiFi signálu do provozu, jsme Vám rádi k dispozici. Naše telefonní číslo najdete na straně 375.

Nastavení režimu

Voličem režimu (8) nastavte požadovaný režim. Volič režimu (8) k tomu posuňte do požadované polohy (přístupový bod nebo repeater).

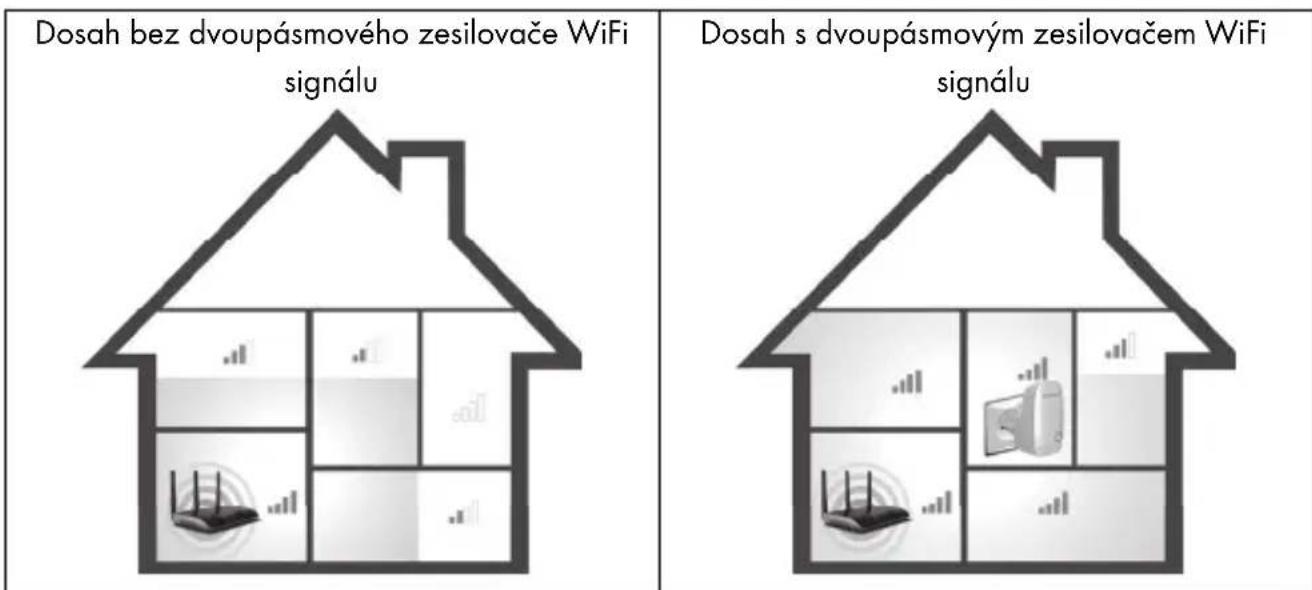

Režim Repeater

Režim Repeater slouží k rozšíření dosahu bezdrátové rádiové sítě. WiFi přístroje nacházející se mimo dosah Vaší bezdrátové rádiové sítě mohou být prostřednictvím dvoupásmového zesilovače WiFi signálu do této rádiové sítě připojeny.

Volič režimu (8) se v režimu opakovače musí nacházet v poloze „Repeater“.

Při prvním uvedení do provozu se dvoupásmový zesilovač WiFi signálu musí nacházet v blízkosti (cca 2 až 3 metry) WiFi routeru.

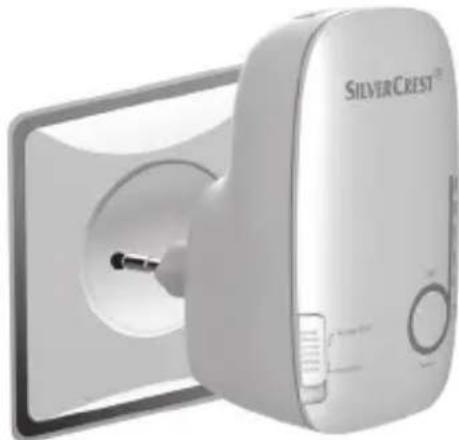

Vložte dvoupásmový zesilovač WiFi signálu do dobře přístupné elektrické zásuvky.

Dvoupásmový zesilovač WiFi signálu vyžaduje určitou dobu (doba bootování), než bude připraven k provozu. Počkejte přibližně 3 minuty, než začnete zařízení používat.

Existují dvě různé možnosti konfigurace dvoupásmového zesilovače WiFi signálu. Pokud Váš WiFi router podporuje WPS, můžete této komfortní funkce využít k jednoduchému nastavení. Chcete-li

použít WiFi router bez funkce WPS, musíte dvoupásmový zesilovač WiFi signálu spojit síťovým kabelem nebo prostřednictvím WiFi s počítačem a provést konfiguraci.

WPS - nejjednodušší způsob konfigurace

Jde o nejjednodušší způsob, jak nakonfigurovat dvoupásmový zesilovač WiFi signálu. Nejprve se ujistěte, že váš WiFi router podporuje funkci WPS. Příslušné informace najdete v dokumentaci k WiFi routeru.

1. Minimálně po dobu 6 sekund podržte na dvoupásmovém zesilovači WiFi signálu stisknuté tlačítko WPS (7). Po uvolnění tlačítka WPS (7) cca 2 minuty rychle bliká LED pro WPS (2).

SILVERCREST®

1. Během těchto 2 minut stiskněte připojovací tlačítko (WPS) na vašem WiFi routeru. Příslušné informace najdete v dokumentaci k WiFi routeru.

(Symbolický obrázek, připojovací tlačítko (WPS) může být dle modelu routeru odlišně umístěno i označeno)

Dvoupásmový zesilovač WiFi signálu se nyní automaticky spojí s Vaším WiFi routerem a provede kompletní konfiguraci. Než bude připojení dokončeno, může to trvat až tři minuty. Jakmile je zařízení úspěšně připojeno, zobrazí se na ukazateli intenzity signálu (1) velikost signálu. Nyní můžete začít dvoupásmový zesilovač WiFi signálu používat. Dvoupásmový zesilovač WiFi signálu je nyní identifikovatelný na základě SSID (název WiFi sitě) a síťového klíče vašeho WiFi routeru. Síťový klíč lze v běžném případě nalézt na routeru, pokud jste jej doposud nezměnili.

Nyní můžete dvoupásmový zesilovač WiFi signálu používat tam, kde je třeba zesílit WiFi signál. Optimální umístění dvoupásmového zesilovače WiFi signálu je přesně uprostřed mezi WiFi

routerem a WiFi zařízeními, která se mají prostřednictvím dvoupásmového zesilovače WiFi signálu do rádiové sitě připojit. Pokud nelze dvoupásmový zesilovač WiFi signálu v tomto místě používat, vyzkoušejte jiná umístění. Elektrickou zástrčku dvoupásmového zesilovače WiFi signálu vložte pouze do dobře přístupné elektrické zásuvky.

Je možné nakonfigurovat několik dvoupásmových zesilovačů WiFi signálu. Konfiguraci proved'te postupně jednu po druhé.

Pokud Váš WiFi router nepodporuje WPS anebo se z jakéhokoliv důvodu nepovede vytvořit připojení, musíte dvoupásmový zesilovač WiFi signálu nakonfigurovat ručně.

Ruční konfigurace

Existují dvě různé možnosti konfigurace dvoupásmového zesilovače WiFi signálu.

Pokud na svém počítači nepoužíváte standardní nastavení sítě a IP adresu jste nastavili ručně, musíte nastavení sítě opět změnit na automatické přidělení IP adresy. Příslušné informace najdete v dokumentaci k Vašemu počítači.

1. Nyní můžete dvoupásmový zesilovač WiFi signálu nakonfigurovat přes síťový kabel. Pokud chcete dvoupásmový zesilovač WiFi signálu nakonfigurovat přes síťový kabal, musíte jej spojit s počítačem. Použijte k tomu přiložený síťový kabel. Jeden konec síťového kabelu vložte do portu WAN/LAN (5) dvoupásmového zesilovače WiFi signálu a druhý konec do portu LAN ve Vašem počítači.
2. Alternativně můžete konfiguraci provést bezdrátově prostřednictvím WiFi. Na počítači k tomu spusté vyhledávání dostupných bezdrátových sítí. Na seznamu dostupných bezdrátových sítí se zobrazí sít' SWV 733 B1 2.4G resp. SWV 733 B1 5G. Nyní vyberte sít' SWV 733 B1 2.4G resp. SWV 733 B1 5G a klikněte na ikonu Připojit pro vytvoření bezdrátového připojení dvoupásmového zesilovače WiFi signálu. Dvoupásmový zesilovač WiFi signálu je ve stavu při dodání zabezpečen sít'ovým klíčem. Zadejte sít'ový klíč (9426824723156819) a poté eventuálně ještě klikněte na možnost Připojit bez konfigurace sítě. Na počítači se případně zobrazí hlášení „omezené sít'ové připojení“.

Nyní na svém počítači otevřete internetový prohlížeč. Do adre prohlížeče zadejte https://repeater.setup a zadání potvrd’te tlačitkem Enter.

Vytvoří se šifrované připojení dvoupásmového zesilovače WiFi signálu. Eventuálně se může objevit hlášení, že certifikát není bezpečný. Přijměte prosím certifikát, který pochází od výrobce a je tudíž bezpečný. Otevře se přihlašovací okno dvoupásmového zesilovače WiFi signálu. Zvolte požadovaný jazyk a zadejte uživatelské jméno a heslo (ve stavu při dodání je obojí: admin). Následně klikněte na ikonu Přihlášení. Otevře se konfigurační menu dvoupásmového zesilovače WiFi signálu.

Pokud se konfigurační menu dvoupásmového zesilovače WiFi signálu otevře poprvé, budete vyzváni ke změně uživatelského jména a hesla.

Uživatelské jméno musí mít 8 znaků a obsahovat malá i velká písmena. Číslice a zvláštní znaky nejsou povinné.

Heslo se musí skládat z 10 znaků a musí obsahovat malá a velká písmena, číslice a zvláštní znaky.

Uživatelské jméno a heslo si dobře zapamatujte nebo jej uložte na bezpečném místě!

Konfigurace se automaticky spustí pomocí průvodce konfigurací. V případě, že se průvodce nespustí automaticky, klikněte na ikonu Rychlé nastavení.

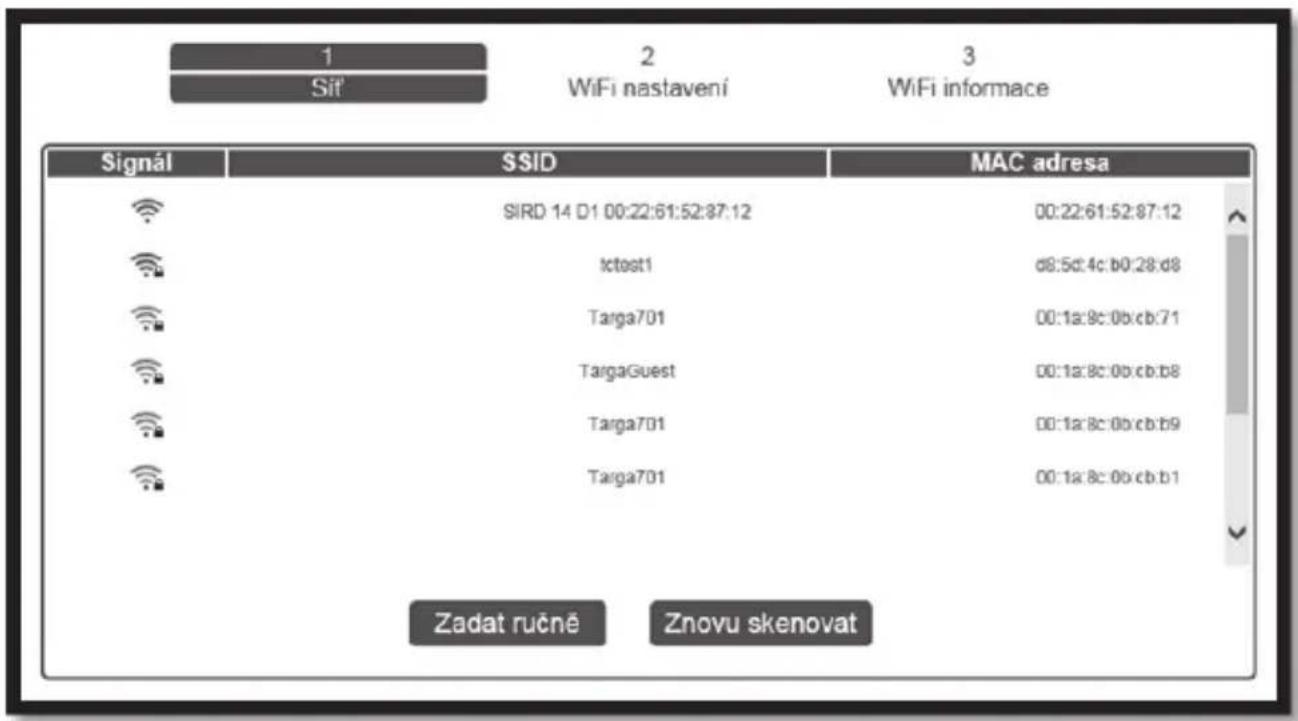

Nyní si ze seznamu vyberte jednu WiFi síť, jejíž dosah chcete rozšířit. Pokud se požadovaná WiFi síť nezobrazí, aktualizujte seznam kliknutím na ikonu Znovu skenovat.

1 Sif® 2 WiFi nastavení 3 WiFi informace Signál SSID MAC adresa SIRD 14 D1 00:22:61:52:87:12 00:22:61:52:87:12 tctest1 d8:5d:4c:b0:28:d8 Targa701 00:1a:8c:0b:cb:71 TargaGuest 00:1a:8c:0b:cb:b8 Targa701 00:1a:8c:0b:cb:b9 Targa701 00:1a:8c:0b:cb:b1 Zadat ručné Znovu skenovat

SilverCrest SWV 733 B1

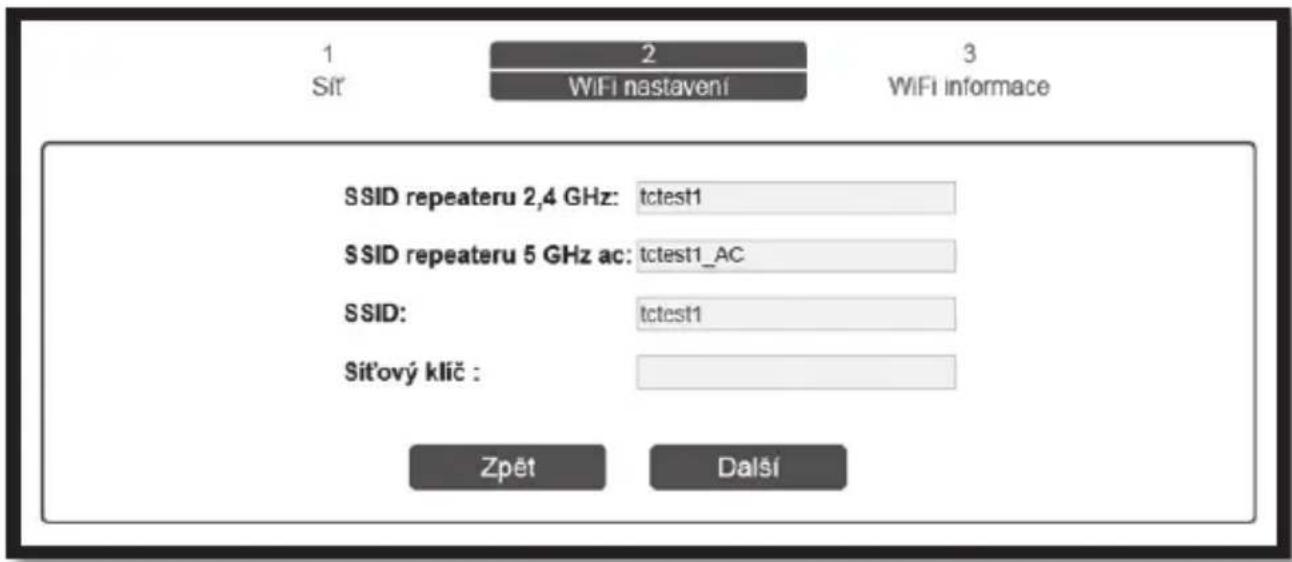

Poté, co jste zvolili WiFi sit, můžete nyní u SSID repeateru 2,4 GHz a u SSID repeateru 5 GHz ac zadat libovolný SSID (název WiFi sitě) dvoupásmového zesilovače WiFi sitě. Do pole pro Sít'ový klíč zadejte sit'ový klíč WiFi routeru. Po kompletním zadání klikněte na ikonu Další.

1 Sít' 2 WiFi nastavení 3 WiFi informace SSID repeateru 2,4 GHz: tctest1 SSID repeateru 5 GHz ac: tctest1_AC SSID: tctest1 Sít'ový klič : Zpět Další

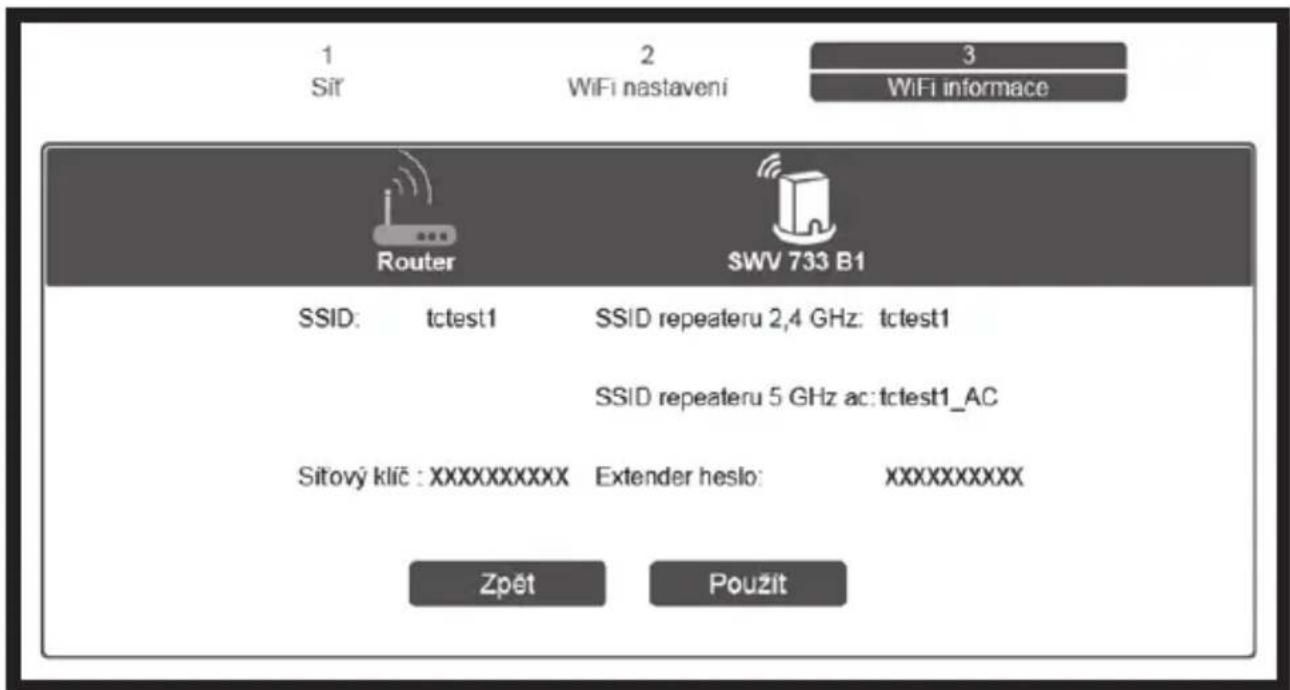

Zkontrolujte svoje nastavení a potvrďte jej kliknutím na ikonu Použít. K provedení změn pak klikněte na ikonu Zpět.

1 Síř 2 WiFi nastavení 3 WiFi informace Router SWV 733 B1 SSID: tctest1 SSID repeateru 2,4 GHz: tctest1 SSID repeateru 5 GHz ac: tctest1_AC Sítový klíc :XXXXXXXXXX Extender heslo: XXXXXXXXXX Zpět Použit

SilverCrest SWV 733 B1

Dvoupásmový zesilovač WiFi signálu se nyní restartuje. Počkejte jednu minutu a poté případně proved'te další zadání. Řid'te se následujícími pokyny:

Gratulujeme!

Pamatujte, že vaše zařízení musí mít po převzetí všech sitových nastavení platné připojení k bezdrátovému repeateru.

SSID 2,4 GHz:

SSID 5 GHz ac:

WiFi heslo:

tctest1

tctest1_AC

XXXXXXXXXX

Jakmile vaše zařízení opět získá platné sítové připojení k bezdrátovému repeateru, budete mít přístup k uživatelskému rozhraní po kliknutí na tlačitko Ukončit.

☑ Jsem připojen k rozšířené síti.

Ukončit

Zatrhněte čtvereček u věty „Jsem připojen k rozšířené síti.“ a poté klikněte na ikonu Ukončit. Otevře se stavová stránka konfiguračního menu. Všimněte si prosím, že k tomu musí být vytvořeno spojení s dvoupásmovým zesilovačem WiFi signálu. Spojte proto eventuálně dvoupásmový zesilovač WiFi signálu síťovým kabelem s počítačem.

Po restartování je dvoupásmový zesilovač WiFi signálu identifikovatelný na základě SSID (název WiFi sítě) a síťového klíče vašeho WiFi routeru, které jste předtím zadali. Sít'ový klíč lze v běžném případě nalézt na routeru, pokud jste jej doposud nezměnili.

Jakmile je zařízení úspěšně připojeno, zobrazí se na ukazateli intenzity signálu (1) velikost signálu. Nyní můžete dvoupásmový zesilovač WiFi signálu používat tam, kde je třeba zesílit WiFi signál. Optimální umístění dvoupásmového zesilovače WiFi signálu je přesně uprostřed mezi WiFi routerem a WiFi zařízeními, která se mají prostřednictvím dvoupásmového zesilovače WiFi signálu do rádiové sítě připojit. Pokud nelze dvoupásmový zesilovač WiFi signálu v tomto místě používat, vyzkoušejte jiná umístění. Elektrickou zástrčku dvoupásmového zesilovače WiFi signálu vložte pouze do dobře přístupné elektrické zásuvky.

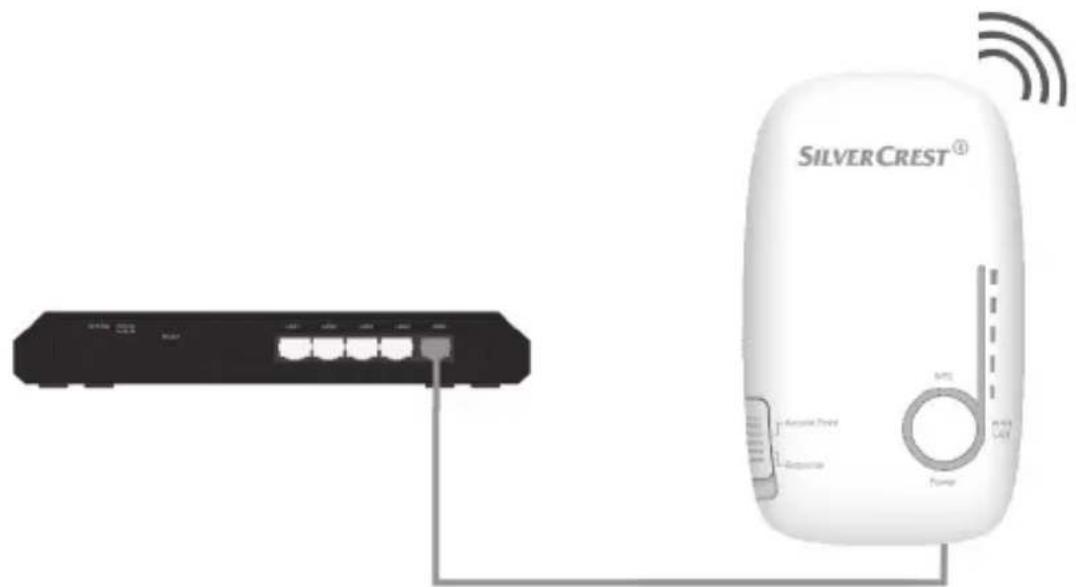

Režim přístupového bodu (režim routeru)

Použijte režim přístupového bodu k vytvoření „bezdrátového přístupu k Vaší WiFi síti“. V tomto režimu lze koncová zařízení WiFi spojit s dvoupásmovým zesilovačem WiFi signálu. Kromě toho můžete v tomto režimu router bez WiFi signálu změnit na WiFi router.

Příklad použití:

Volič režimu (8) se v režimu přístupového bodu musí nacházet v poloze „Přístupový bod“.

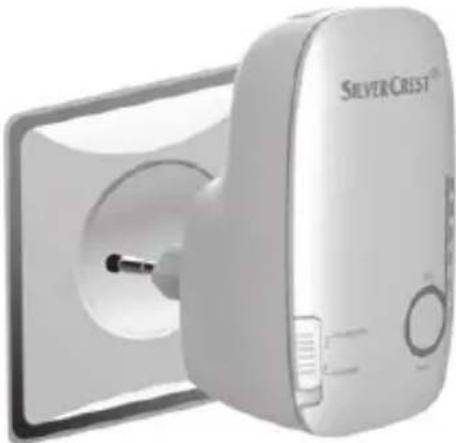

Vložte dvoupásmový zesilovač WiFi signálu do dobře přístupné elektrické zásuvky.

Dvoupásmový zesilovač WiFi signálu vyžaduje určitou dobu (doba bootování), než bude připraven k provozu. Počkejte přibližně 3 minuty, než začnete zařízení používat.

Existují dvě různé možnosti konfigurace dvoupásmového zesilovače WiFi signálu.

Pokud na svém počítači nepoužíváte standardní nastavení sítě a IP adresu jste nastavili ručně, musíte nastavení sítě opět změnit na automatické přidělení IP adresy. Příslušné informace najdete v dokumentaci k Vašemu počítači.

1. Nyní můžete dvoupásmový zesilovač WiFi signálu nakonfigurovat přes síťový kabel. Pokud chcete dvoupásmový zesilovač WiFi signálu nakonfigurovat přes síťový kabal, musíte jej spojit s počítačem. Použijte k tomu přiložený síťový kabel. Jeden konec síťového kabelu vložte do portu WAN/LAN (5) dvoupásmového zesilovače WiFi signálu a druhý konec do portu LAN ve Vašem počítači.

2. Alternativně můžete konfiguraci provést bezdrátově prostřednictvím WiFi. Na počítači k tomu spustte vyhledávání dostupných bezdrátových sítí. Na seznamu dostupných bezdrátových sítí se zobrazí sít SWV 733 B1 2.4G resp. SWV 733 B1 5G. Nyní vyberte sít SWV 733 B1 2.4G resp. SWV 733 B1 5G a klikněte na ikonu Připojit pro vytvoření bezdrátového připojení dvoupásmového zesilovače WiFi signálu. Dvoupásmový zesilovač WiFi signálu je ve stavu při dodání zabezpečen síťovým klíčem. Zadejte síťový klíč (9426824723156819) a poté eventuálně ještě klikněte na možnost Připojit bez konfigurace sítě. Na počítači se případně zobrazí hlášení „omezené síťové připojení“.

Nyní na svém počítači otevřete internetový prohlížeč. Do adre prohlížeče zadejte https://repeater.setup a zadání potvrďte tlačítkem Enter.

Vytvoří se šifrované připojení dvoupásmového zesilovače WiFi signálu. Eventuálně se může objevit hlášení, že certifikát není bezpečný. Přijměte prosím certifikát, který pochází od výrobce a je tudíž bezpečný. Otevře se přihlašovací okno dvoupásmového zesilovače WiFi signálu. Zvolte požadovaný jazyk a zadejte uživatelské jméno a heslo (ve stavu při dodání je obojí: admin). Následně klikněte na ikonu Přihlášení. Otevře se konfigurační menu dvoupásmového zesilovače WiFi signálu.

Pokud se konfigurační menu dvoupásmového zesilovače WiFi signálu otevře poprvé, budete vyzváni ke změně uživatelského jména a hesla.

Uživatelské jméno musí mít 8 znaků a obsahovat malá i velká písmena. Číslice a zvláštní znaky nejsou povinné.

Heslo se musí skládat z 10 znaků a musí obsahovat malá a velká písmena, číslice a zvláštní znaky.

Uživatelské jméno a heslo si dobře zapamatujte nebo jej uložte na bezpečném místě!

SilverCrest SWV 733 B1

Konfigurace se automaticky spustí pomocí průvodce konfigurací. V případě, že se průvodce nespustí automaticky, klikněte na ikonu Rychlé nastavení.

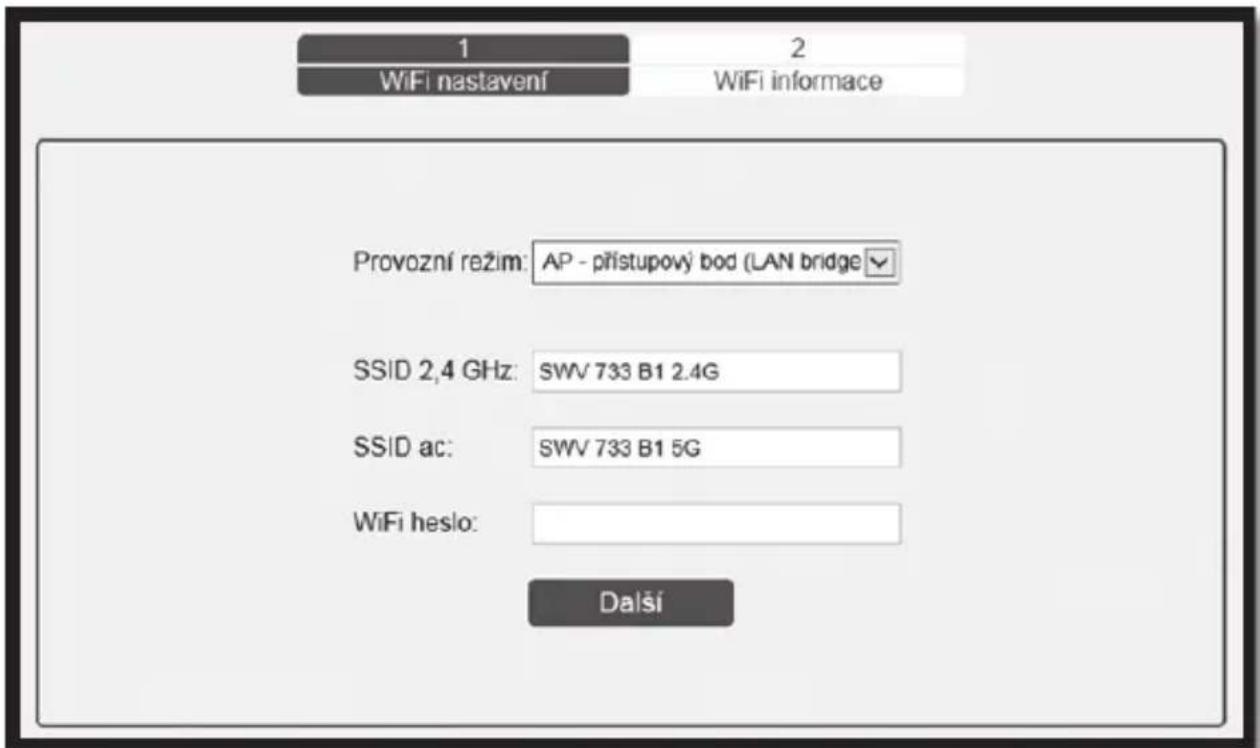

Vyberte provozní režim AP - přístupový bod (LAN bridge) resp. Router.

1 WiFi nastavení 2 WiFi informace Provozní režim: AP - přístupový bod (LAN bridge SSID 2,4 GHz: SWV 733 B1 2.4G SSID ac: SWV 733 B1 5G WiFi heslo: Další

338 - Česky

AP - přístupový bod (LAN bridge)

V tomto režimu funguje dvoupásmový zesilovač WiFi signálu jako rozhraní mezi WiFi přístroji a sítí LAN.

Router

V tomto režimu můžete například DSL modem s připojeným dvoupásmovým zesilovačem WiFi signálu použít jako WiFi router. Svá koncová zařízení tak můžete bezdrátově připojit s dvoupásmovým zesilovačem WiFi signálu a díky tomu prostřednictvím DSL modemu využít internetového připojení svého poskytovatele internetu.

Jestliže jste si vybrali režim routeru, musíte ještě zvolit typ bezdrátové sítě. Na výběr máte následující možnosti:

• Dynamická IP adresa – Při této volbě je IP adresa přidělována automaticky poskytovatelem internetového připojení. Zde není nutné žádné další zadání.
• PPPoE – Při této volbě je třeba zadat uživatelské jméno (účet) a heslo poskytovatele internetového připojení. Uživatelské jméno a heslo obdržite u svého poskytovatele internetového připojení.

Pokud si nejste jisti, která volba je pro Vás nejlepší, obraťte se na svého poskytovatele internetového připojení.

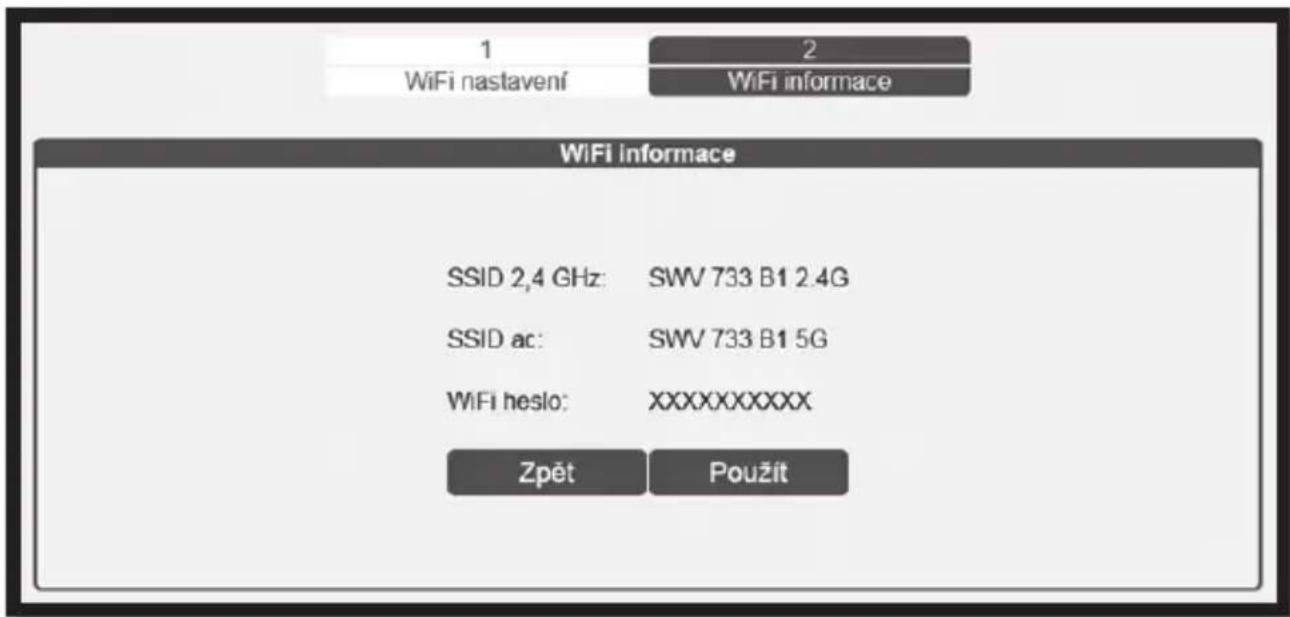

Do pole pro WiFi heslo zadejte nový síťový klíč. Síťový klíč si dobře zapamatujte nebo jej uložte na bezpečném místě.

V každém případě použijte bezpečné 10místné heslo obsahující čiselné a alfanumerické znaky, malá a velká písmena a rovněž kombinaci zvláštních znaků.

Automaticky je použit šifrovací protokol WPA/WPA2, který poskytuje nejvyšší míru bezpečnosti.

Po kompletním zadání klikněte na ikonu Další.

Zkontrolujte svoje nastavení a potvrďte jej kliknutím na ikonu Použít. K provedení změn pak klikněte na ikonu Zpět.

1 WiFi nastavení 2 WiFi informace WiFi informace SSID 2,4 GHz: SWV 733 B1 2.4G SSID ac: SWV 733 B1 5G WiFi heslo: XXXXXXXXXX Zpět Použit

SilverCrest SWV 733 B1

Dvoupásmový zesilovač WiFi signálu se nyní restartuje. Počkejte jednu minutu a poté případně proved'te další zadání. Řid'te se následujícími pokyny:

:-) Počkejte prosím několik sekund!

Pamatujte, že vaše zařízení musí mít po převzetí všech sit'ových nastavení platné připojení k bezdrátovému repeateru.

SSID 2,4 GHz:

SWV 733 B1 2.4G

SSID 5 GHz ac:

SWV 733 B1 5G

WiFi heslo:

XXXXXXXXXX

Jakmile vaše zařízení opět získá platné síťové připojení k bezdrátovému repeateru, budete mít přístup k uživatelskému rozhraní po kliknutí na tlačitko Ukončit.

☑ Jsem připojen k rozšířené síti.

Ukončit

Zatrhněte čtvereček u věty „Jsem připojen k rozšířené síti.“ a poté klikněte na ikonu Ukončit. Otevře se stavová stránka konfiguračního menu. Všimněte si prosím, že k tomu musí být vytvořeno spojení s dvoupásmovým zesilovačem WiFi signálu. Spojte proto eventuálně dvoupásmový zesilovač WiFi signálu síťovým kabelem s počítačem.

Po restartování je dvoupásmový zesilovač WiFi signálu identifikovatelný na základě Vámi zadaného SSID a sit'ového klíče.

WPS - vytvoření připojení k přístupovému bodu (režim routeru)

Jde o nejjednodušší způsob, jak vytvořit připojení k přístupovému bodu. Nejprve se ujistěte, že Vaše koncové zařízení podporuje funkci WPS. Příslušné informace najdete v dokumentaci k Vašemu koncovému zařízení.

1. Minimálně po dobu 3 sekund podržte na dvoupásmovém zesilovači WiFi signálu stisknuté tlačítko WPS (7). Po uvolnění tlačítka WPS (7) cca 2 minuty pomalu bliká LED pro WPS (2).

1. Během těchto 2 minut stiskněte připojovací tlačitko (WPS) na koncovém zařízení. Příslušné informace najdete v dokumentaci k Vašemu koncovému zařízení.

Koncové zařízení se nyní automaticky spojí s dvoupásmovým zesilovačem WiFi sitě (přístupový bod) a provede kompletní konfiguraci. Nyní máte k dispozici bezdrátový přístup k dvoupásmovému zesilovači WiFi signálu (přístupový bod).

Pokud Vaše koncové zařízení nepodporuje WPS, můžete připojení k dvoupásmovému zesilovači WiFi signálu (přístupový bod) vytvořit také ručně.

Ruční vytvoření připojení k přístupovému bodu

Pro ruční vytvoření připojení k dvoupásmovému zesilovači WiFi signálu (přístupový bod) musíte na koncovém zařízení vyhledat dostupné bezdrátové sítě. V seznamu dostupných bezdrátových sítí se pod Vámi zadaným SSID (název WiFi sítě) zobrazí dvoupásmový zesilovač WiFi signálu (přístupový bod). Nyní vyberte příslušný SSID (název WiFi sítě) a koncové zařízení bezdrátově připojte k dvoupásmovému zesilovači WiFi signálu (přístupový bod). Zadejte při tom Vámi udělený sít'ový klíč. Příslušné informace najdete v dokumentaci k Vašemu koncovému zařízení.

Konfigurace dvoupásmového zesilovače WiFi signálus použitím aplikace

Dvoupásmový zesilovač WiFi signálu můžete rovněž nakonfigurovat s použitím aplikace SilverCrest SWV 733 B1. Aplikaci SilverCrest SWV 733 B1 si můžete zdarma stáhnout v Apple App Store a v Google Play Store. K instalaci aplikace na mobilní zařízení použijte bud' přímo QR kódy nebo v příslušném obchodu s aplikacemi vyhledejte SilverCrest SWV 733 B1.

Připojte koncové zařízení prostřednictvím bezdrátové sítě k dvoupásmovému zesilovači WiFi signálu. Příslušné informace najdete v dokumentaci k Vašemu mobilnímu zařízení. Dvoupásmový zesilovač WiFi signálu je ve stavu při dodání zabezpečen síťovým klíčem 9426824723156819.

Spustte aplikaci a řid'te se pokyny. Jakmile je zařízení úspěšně připojeno, zobrazí se na ukazateli intenzity signálu na dvoupásmovém zesilovači WiFi sítě velikost signálu.

Návod k použití aplikace SilverCrest SWV 733 B1

Návod k použití aplikace SilverCrest SWV 733 B1 si můžete stáhnout pod následujícími odkazy. Bud' použijte QR kódy nebo do internetového prohlížeče zadejte následující příkazový řádek.

iOS		https://www.targa.de/downloads/IAN300187/iOS.pdf
Android		https://www.targa.de/downloads/IAN300187/Android.pdf

Konfigurační menu dvoupásmového zesilovače WiFi signálu

Konfigurační menu dvoupásmového zesilovače WiFi signálu můžete otevřít v internetovém prohlížeči Vašeho počítače. V tomto konfiguračním menu lze provádět pokročilá nastavení dvoupásmového zesilovače WiFi signálu, zobrazovat informace a instalovat nové verze firmware.

Existují dvě různé možnosti konfigurace dvoupásmového zesilovače WiFi signálu.

Pokud na svém počítači nepoužíváte standardní nastavení sítě a IP adresu jste nastavili ručně, musíte nastavení sítě opět změnit na automatické přidělení IP adresy. Příslušné informace najdete v dokumentaci k Vašemu počítači.

1. Nyní můžete dvoupásmový zesilovač WiFi signálu nakonfigurovat přes síťový kabel. Pokud chcete dvoupásmový zesilovač WiFi signálu nakonfigurovat přes síťový kabal, musíte jej spojit s počítačem. Použijte k tomu přiložený síťový kabel. Jeden konec síťového kabelu vložte do portu WAN/LAN (5) dvoupásmového zesilovače WiFi signálu a druhý konec do portu LAN ve Vašem počítači.

2. Alternativně můžete konfiguraci provést bezdrátově prostřednictvím WiFi. Na počítači k tomu spustěte vyhledávání dostupných bezdrátových sítí. Na seznamu dostupných bezdrátových sítí se zobrazí sít' SWV 733 B1 2.4G resp. SWV 733 B1 5G. Nyní vyberte sít' SWV 733 B1 2.4G resp. SWV 733 B1 5G a klikněte na ikonu Připojit pro vytvoření bezdrátového připojení dvoupásmového zesilovače WiFi signálu. Dvoupásmový zesilovač WiFi signálu je ve stavu při dodání zabezpečen síťovým klíčem. Zadejte síťový klíč (9426824723156819) a poté eventuálně ještě klikněte na možnost Připojit bez konfigurace sítě. Na počítači se případně zobrazí hlášení „omezené síťové připojení“.

Uvědomte si prosím, že se název sítě (SSID) SWV 733 B1 2.4G resp. SWV

733 B1 5G zobrazí, jen pokud jste jej předtím nezměnili. V případě změněného názvu sítě vyberte odpovídající SSID.

Uvědomte si prosím, že síťový klíč 9426824723156819 bude funkční, jen pokud jste jej předtím nezměnili.

Poté, co jste dle výše uvedeného popisu vytvořili připojení, otevřete na počítači internetový prohlížeč. Do adresního řádku internetového prohlížeče zadejte https://repeater.setup a zadání potvrďte tlačítkem Enter.

Vytvoří se šifrované připojení dvoupásmového zesilovače WiFi signálu. Eventuálně se může objevit hlášení, že certifikát není bezpečný. Přijměte prosím certifikát, který pochází od výrobce a je tudíž bezpečný. Otevře se přihlašovací okno dvoupásmového zesilovače WiFi signálu. Zvolte požadovaný jazyk a zadejte uživatelské jméno a heslo (ve stavu při dodání je obojí: admin). Následně klikněte na ikonu Přihlášení.

Pokud se konfigurační menu dvoupásmového zesilovače WiFi signálu otevře poprvé, budete vyzváni ke změně uživatelského jména a hesla.

Uživatelské jméno musí mít 8 znaků a obsahovat malá i velká písmena. Číslice a zvláštní znaky nejsou povinné.

Heslo se musí skládat z 10 znaků a musí obsahovat malá a velká písmena, číslice a zvláštní znaky.

Otevře se konfigurační menu dvoupásmového zesilovače WiFi signálu.

SILVERCREST® SWV 733 B1 Rychlé nastavení Nastavení Časky Ochlást Restart i Slav Nastavení WiFi Sit Systémové nástroje Ušvatel SWV 733 B1 AProutar Internet Device information Typ WAN AP - plistapervý bod (LAN bridge) SSID 2.4 GHz SWV 733.B1.2.G IP adresa zařízení 152.166.10.1 Kanál 11 Brana 0.0.0.0 SSID ac SWV 733.D1.5G DNS1 0.0.0.0 Kanál 42 DNS2 0.0.0.0 WAN MAC 00.3F SD.00.00 CE

Vpravo nahoře můžete měnit jazyk konfiguračního menu, odhlášovat se z konfiguračního menu a znovu spouštět dvoupásmový zesilovač WiFi signálu. Konfigurační menu je rozděleno do následujících rubrik:

Česky - 351

Rychlé nastavení

Tento průvodce vám umožní jednoduchou konfiguraci dvoupásmového zesilovače WiFi signálu. Pro spuštění průvodce klikněte na ikonu Rychlé nastavení. Řid'te se pokyny průvodce na obrazovce počítače.

Nastavení - stav

Zde se zobrazují informace o bezdrátové síti dvoupásmového zesilovače WiFi signálu. Všimněte si prosím, že v závislosti na nastaveném režimu (Repeater nebo přístupový bod) se nezobrazují všechny možnosti.

Typ WAN

Ukazuje, který z režimů (Repeater nebo přístupový bod) je na dvoupásmovém zesilovači WiFi signálu nastaven.

IP adresa zařízení

Zde se zobrazuje aktuálně používaná IP adresa dvoupásmového zesilovače WiFi signálu.

Brána

Zde se zobrazuje IP adresa brány (gateway).

DNS1

Zde se zobrazuje IP adresa serveru DNS1.

DNS2

Zde se zobrazuje IP adresa serveru DNS2.

SSID 2,4 GHz

Zde se zobrazuje SSID dvoupásmového zesilovače WiFi signálu pro 24Ghz síť.

SSID ac

Zde se zobrazuje SSID dvoupásmového zesilovače WiFi signálu pro 5Ghz síť.

Kanál

Zde se zobrazuje kanál, který dvoupásmový zesilovač WiFi signálu používá pro 2,4Ghz a 5Ghz síť.

Připojit k

Zde se zobrazuje router, který je k dvoupásmovému zesilovači WiFi signálu připojený.

Stav

Zde se zobrazuje aktuální stav dvoupásmového zesilovače WiFi signálu.

WAN MAC

Zde se zobrazuje WAN MAC adresa dvoupásmového zesilovače WiFi signálu.

Nastavení - nastavení WiFi

Zde můžete provádět další nastavení bezdrátové sítě WiFi. K tomu klikněte přímo na požadovanou možnost:

Česky - 353

Nastavení WiFi

Nastavení WIFI 2,4 GHz WiFi zap./vyp: Zap. Skrýt SSID: Vyp. SSID 2,4 GHz: SWV 733 B1 2.4G Typ zabezpečení: WPA/WPA2 WiFi heslo: XXXXXXXXXX Min. 10 znaků. Nastavení WIFI 5 GHz ac WiFi zap./vyp: Zap. Skrýt SSID: Vyp. SSID 5 GHz ac: SWV 733 B1 5G Typ zabezpečení: WPA/WPA2 WiFi heslo: XXXXXXXXXX Min. 10 znaků. Použit

WiFi zap./vyp. (jen v režimu přístupového bodu)

Zde můžete zapínat nebo vypínat 2,4GHz a 5GHz bezdrátovou síť. Klikněte k tomu na ikonu Zap. resp. Vyp. Vezměte prosím na vědomí, že po vypnutí není možný bezdrátový přístup k dvoupásmovému zesilovači WiFi signálu. Pro přístup k dvoupásmovému zesilovači WiFi signálu spojte dvoupásmový zesilovač WiFi signálu pomocí síťového kabelu s počítačem.

Skrýt SSID

Zde můžete skrýt 2,4GHz a 5GHz bezdrátovou síf. Klikněte k tomu na ikonu Zap. resp. Vyp. Vezměte prosím na vědomí, že při volbě možnosti Zap. nebude SSID viditelný a WiFi zařízení jej nebudou moci vyhledat.

SSID 2,4 GHz / SSID 5 GHz ac

Zde můžete upravovat SSID (název WiFi sítě) dvoupásmového zesilovače WiFi signálu pro 2,4GHz a 5GHz síť. V režimu Repeater se zde uvede SSID routeru.

Typ zabezpečení

Zde se zadávají šifrovací protokoly pro 2,4GHz a 5GHz síť.

Doporučujeme použít šifrovací protokol WPA/WPA2, protože poskytuje nejvyšší míru bezpečnosti. Pokud Vaše WiFi zařízení nepodporuje šifrování WPA/WPA2, musíte použít jiný šifrovací protokol.

WiFi heslo

Zde zadejte nový síťový klíč. Síťový klíč si dobře zapamatujte nebo jej uložte na bezpečném místě.

V každém případě použijte bezpečné 10místné heslo obsahující čiselné a alfanumerické znaky, malá a velká písmena a rovněž kombinaci zvláštních znaků.

Pro převzetí změněného nastavení klikněte na ikonu Použít. Dvoupásmový zesilovač WiFi signálu se nyní restartuje. Počkejte přibližně jednu minutu, dříve než provedete další zadání.

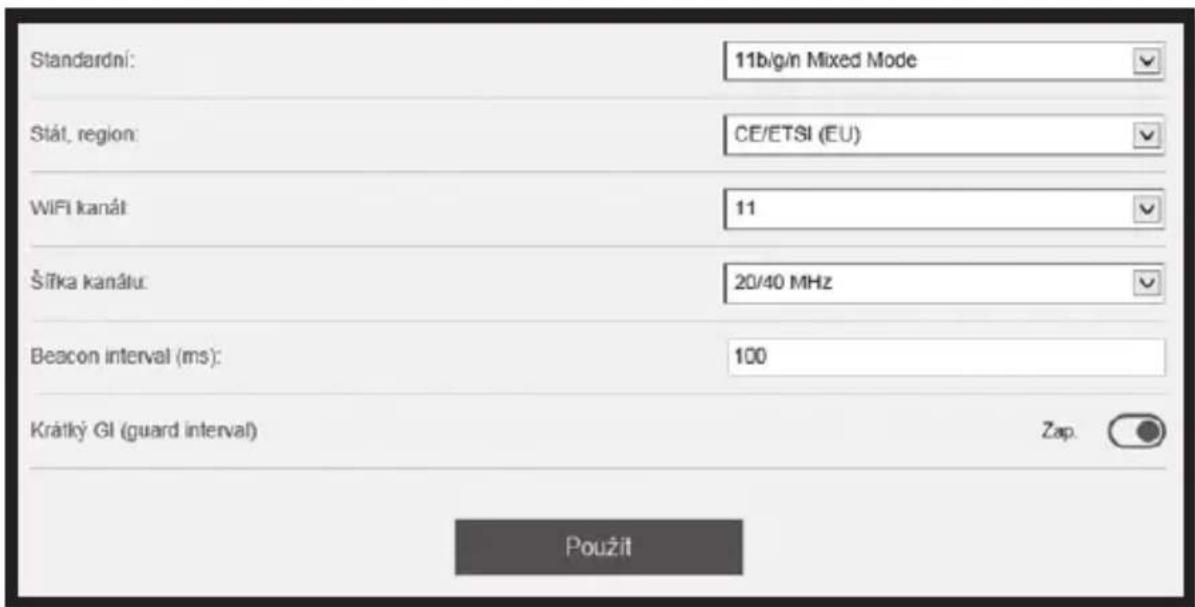

Rozšířená nastavení 2,4 GHz

Standardni: 11b/g/n Mixed Mode Stát, region: CE/ETSI (EU) WiFi kanált 11 Šířka kanátu: 20/40 MHz Beacon interval (ms): 100 Krátký GI (guard interval) Zap. Použit

Tuto volbu by měli použít pouze zkušení uživatelé. Lze v ní provádět nastavení sítě. Protože se zde nastavení upravuje individuálně dle konkrétní sítě, nebudeme se tímto tématem dále zabývat. Další informace obdržíte na naší servisní horké lince (viz strana 375).

Pro převzetí změněného nastavení klikněte na ikonu Použít.

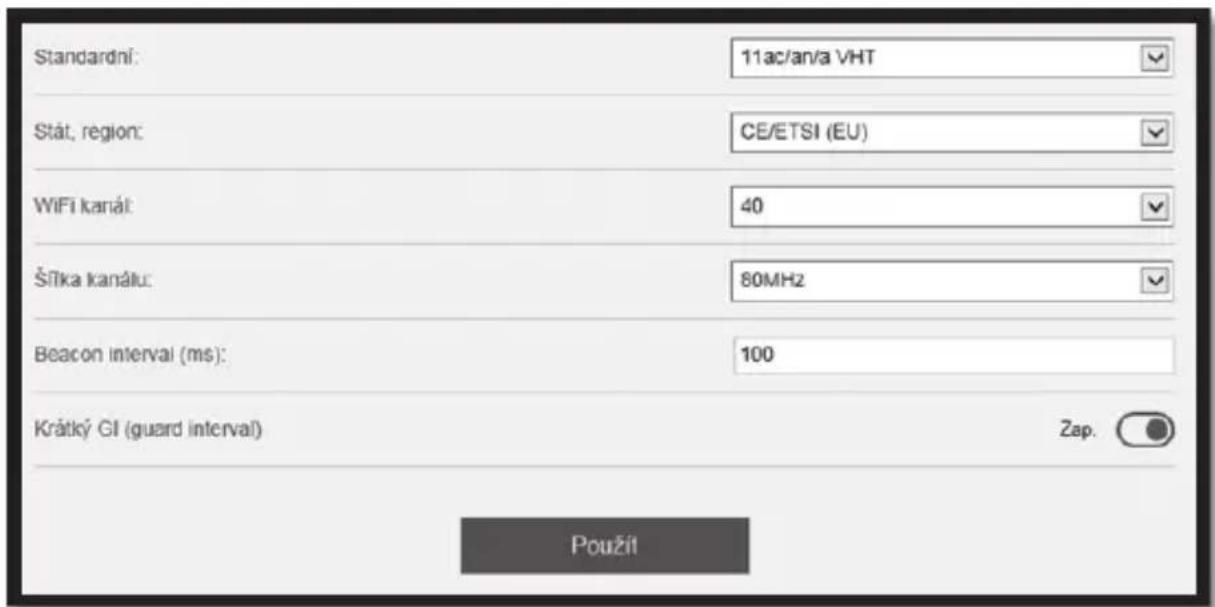

Rozšířená nastavení 5 GHz ac

Standardní: 11ac/an/a VHT Stát, région: CE/ETSI (EU) WiFi kanát: 40 Šířka kanálu: 80MHz Beacon interval (ms): 100 Krátký GI (guard interval) Zap. Použit

Tuto volbu by měli použít pouze zkušení uživatelé. Lze v ní provádět nastavení sítě. Protože se zde nastavení upravuje individuálně dle konkrétní sítě, nebudeme se tímto tématem dále zabývat. Další informace obdržíte na naší servisní horké lince (viz strana 375).

Pro převzetí změněného nastavení klikněte na ikonu Použít.

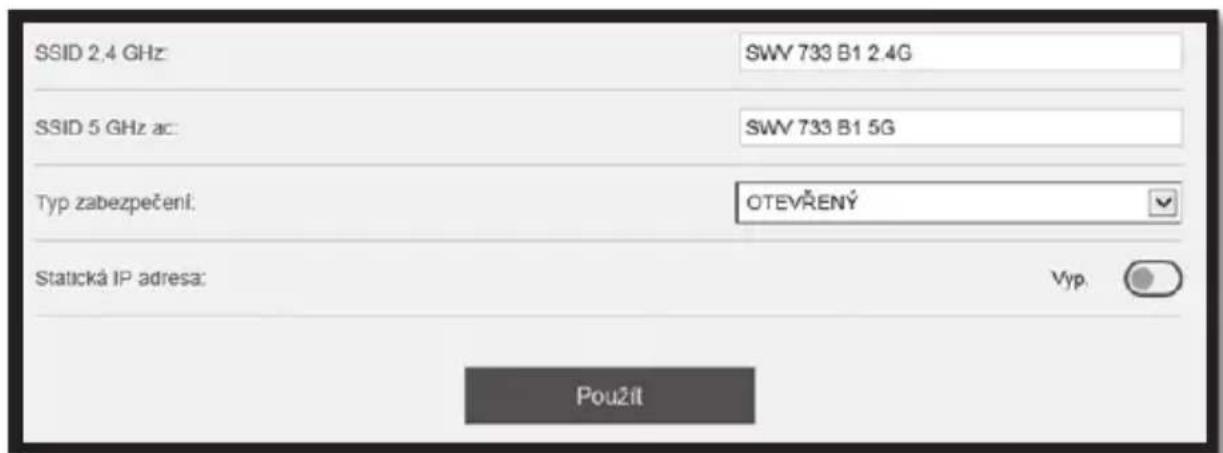

Internetová nastavení

SSID 2.4 GHz: SWY 733 B1 2.4G SSID 5 GHz ac: SWY 733 B1 5G Typ zabezpečení: OTEVŘENÝ Statická IP adresa: Vyp. Použit

SSID 2,4 GHz

Zde můžete upravovat SSID (název WiFi sítě) dvoupásmového zesilovače WiFi signálu pro 2,4GHz síť.

SSID 5 GHz ac

Zde můžete upravovat SSID (název WiFi sítě) dvoupásmového zesilovače WiFi signálu pro 5GHz síť.

Typ zabezpečení

Zde se zadávají šifrovací protokoly pro 2,4GHz a 5GHz síť. Po volbě šifrovacího protokolu musíte zadat WiFi heslo (sít'ový klíč).

Doporučujeme použít šifrovací protokol WPA/WPA2, protože poskytuje nejvyšší míru bezpečnosti. Pokud Vaše WiFi zařízení nepodporuje šifrování WPA/WPA2, musíte použít jiný šifrovací protokol.

Statická IP adresa

Zde zadejte, zda chcete použít statickou IP adresu. Nastavte k tomu vypínač do polohy Zap. nebo Vyp.

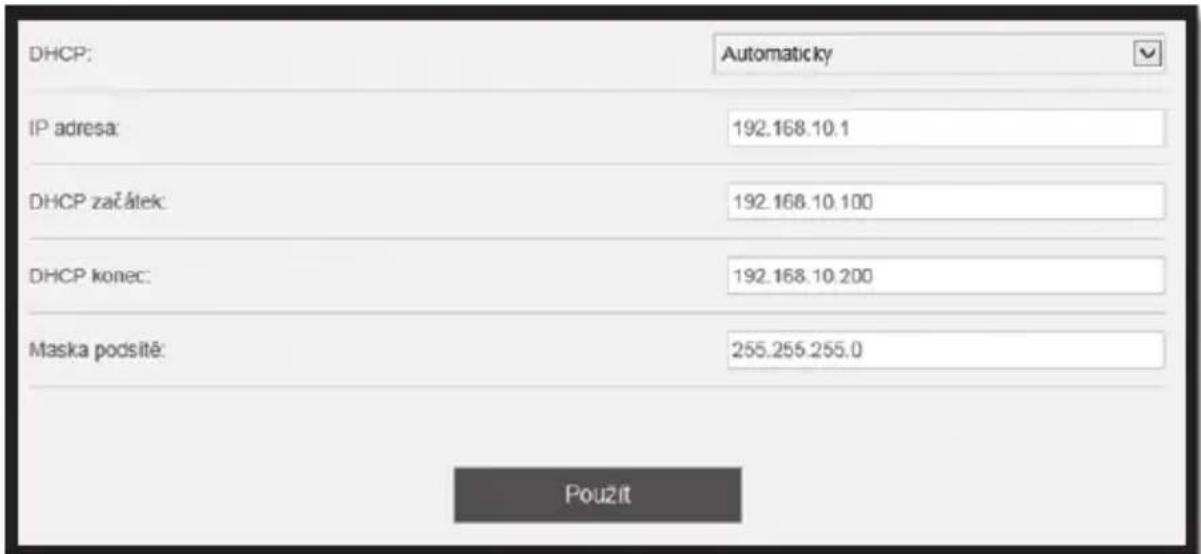

DHCP

DHCP: Automaticky IP adresa: 192.168.10.1 DHCP začátek: 192.168.10.100 DHCP konec: 192.168.10.200 Maska podsítě: 255.255.255.0 Použit

DHCP

Zde lze nastavovat režim DHCP. Na výběr máte následující možnosti: Deaktivovat, Server a Automaticky. Po expedici je na přístroji nastavena volba Automaticky. Při volbě Automaticky jsou IP adresy přidělovány automaticky. Přiřazení jsou zde trvalá a neodstraňují se. Výhodou je, že dané koncové zařízení obdrží vždy stejnou IP adresu. Nevýhodou je, že nová

Česky - 361

SilverCrest SWV 733 B1

koncová zařízení nedostanou žádnou IP adresu, pokud je adresní prostor kompletně přidělený, a to i v případě, že IP adresy již nejsou aktivně používány. Jinak je tomu při volbě Server, kde jsou IP adresy přidělovány automaticky a zaznamenávány do tabulky. Přírazení však v tomto případě není trvalé, koncovým zařízením je případně přidělena jiná IP adresa. Následující nastavení lze upravovat pouze v případě, že jste zvolili možnost Server.

IP adresa

Zde se zobrazuje IP adresa dvoupásmového zesilovače WiFi signálu.

DHCP začátek

Zde se zobrazuje první IP adresa pro oblast DHCP.

DHCP konec

Zde se zobrazuje poslední IP adresa pro oblast DHCP.

Maska podsítě

Zde se zobrazuje IP adresa masky podsítě.

Pro převzetí změněného nastavení klikněte na ikonu Použít.

Nastavení - systémové nástroje

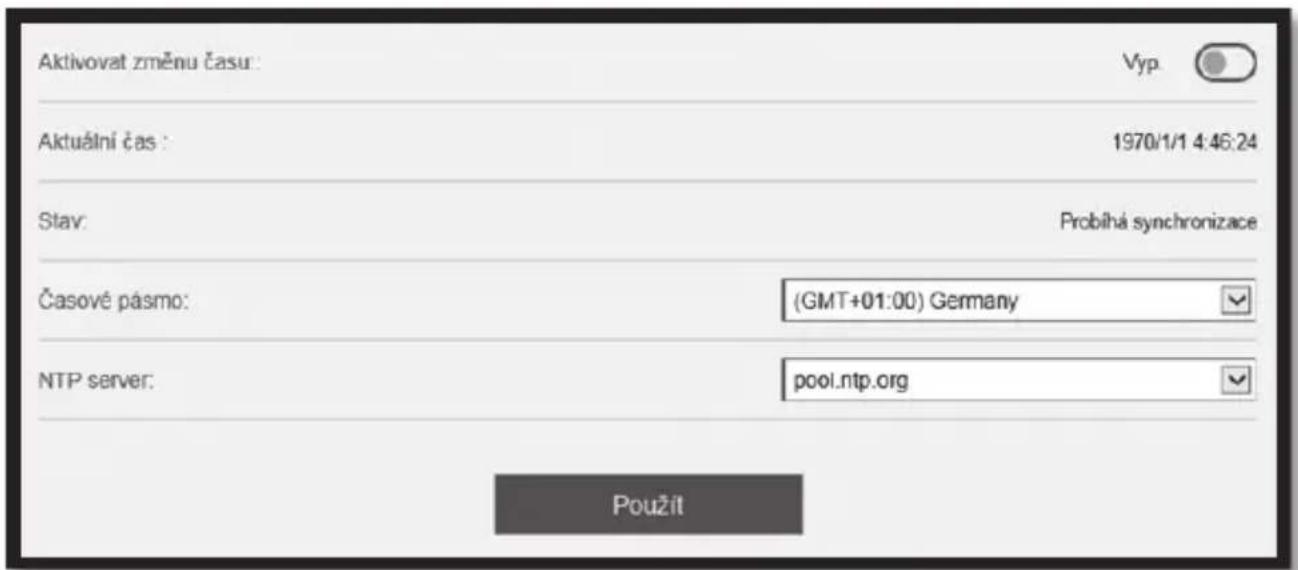

Nastavení času

Zde můžete zkontrolovat datum a čas a provádět další nastavení.

Aktivovat změnu času: Aktuální čas : 1970/1/1 4:46:24 Stav: Probihá synchronizace Časové pásmo: (GMT+01:00) Germany NTP server: pool.ntp.org Použit

U Aktivovat změnu času nastavte automatickou změnu letního a zimního času na Zap. nebo Vyp.

V řádku Aktuální čas se zobrazuje datum a čas.

SilverCrest SWV 733 B1

Pro synchronizaci je třeba dvoupásmový zesilovač WiFi signálu připojit k internetu.

V poli Časové pásmo zadejte příslušné časové pásmo oblasti, ve které se nacházíte.

V poli NTP server vyberte jeden z uvedených NTP serverů.

Pro převzetí změněného nastavení klikněte na ikonu Použít.

LED zap./vyp.

V tomto řádku je možné zapnout nebo vypnout kontrolky LED dvoupásmového zesilovače WiFi signálu. Tato nastavení však nemají žádný vliv na výkonovou LED (6), kterou není možné vypnout.

Pokud iste vybrali nastavení Vyp., rozsvítí se LED pouze pokud se vyskytla chyba.

LED zap./vyp.: Zap.

Nastavte k tomu vypínač u LED zap./vyp. do polohy Zap. nebo Vyp.

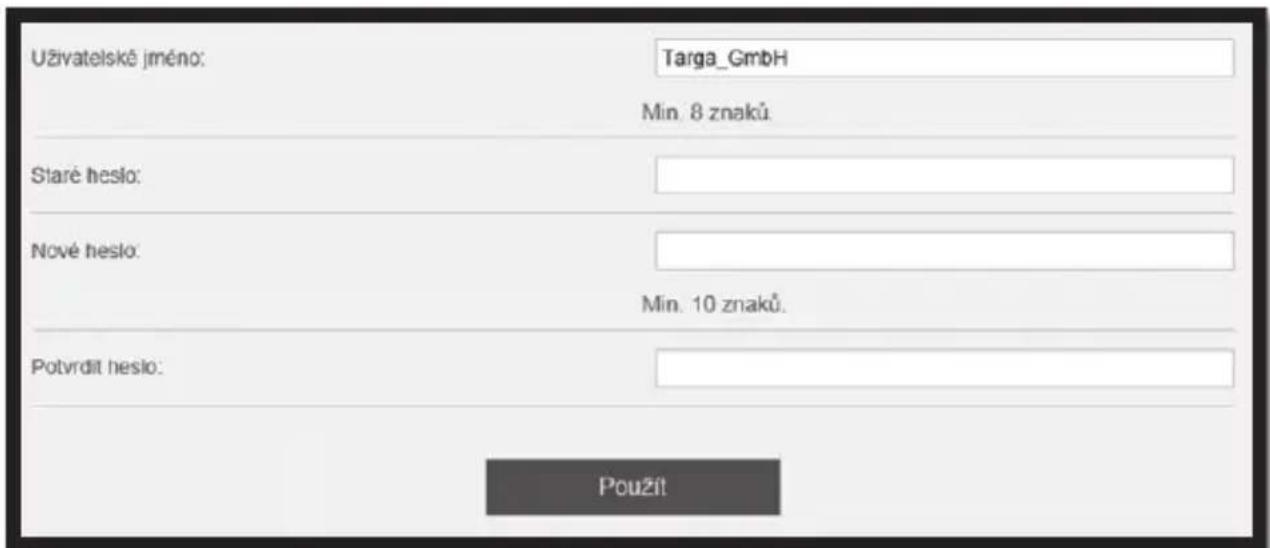

Přihlašovací heslo

Zde lze upravovat uživatelské jméno a heslo pro přihlášení k dvoupásmovému zesilovači WiFi signálu. Zadejte k tomu uživatelské jméno, staré heslo a dvakrát nové heslo.

Uživatelské jméno: Targa_GmbH Min. 8 znaků. Staré heslo: Nové heslo: Min. 10 znaků. Potvrdit heslo: Použit

Pro převzetí změněného hesla klikněte na ikonu Použít.

Uživatelské jméno musí mít 8 znaků a obsahovat malá i velká písmena. Číslice a zvláštní znaky nejsou povinné.

SilverCrest SWV 733 B1

Heslo se musí skládat z 10 znaků a musí obsahovat malá a velká písmena, číslice a zvláštní znaky.

Uživatelské jméno a heslo si dobře zapamatujte nebo jej uložte na bezpečném místě!

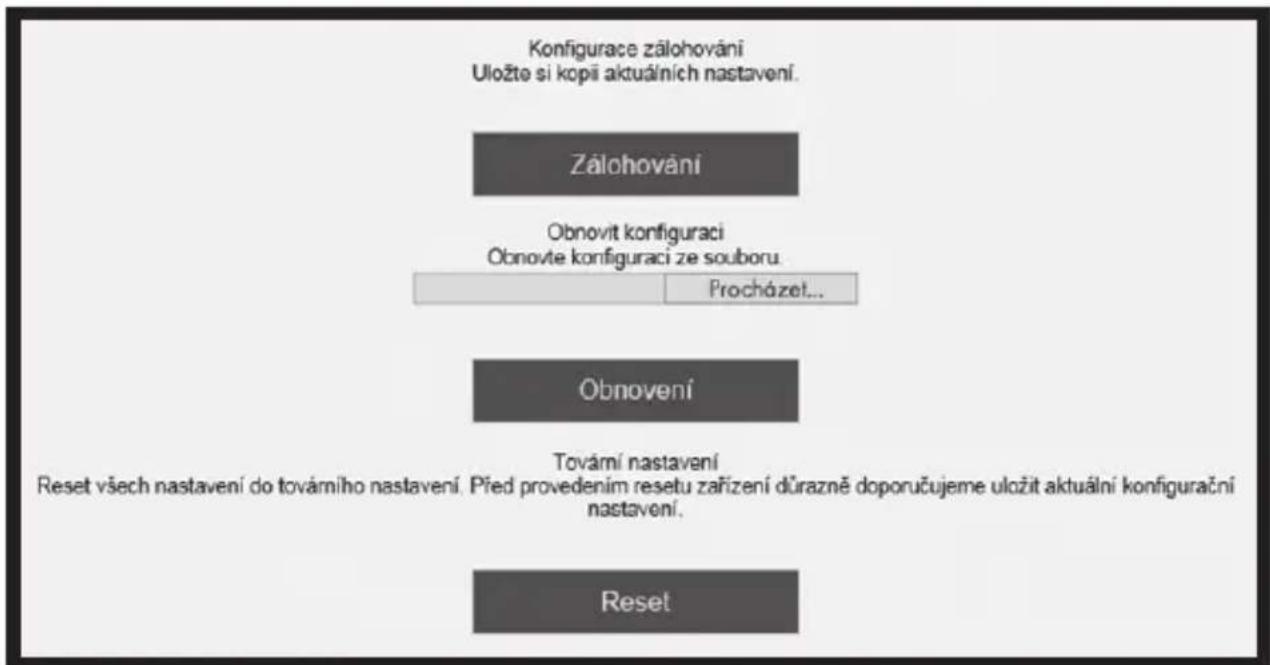

Zálohování/obnovení

Zde lze ukládat, nahrávat a resetovat konfiguraci dvoupásmového zesilovače WiFi signálu.

Pro uložení konfigurace dvoupásmového zesilovače WiFi signálu do souboru na Vašem počítači klikněte na ikonu Zálohování.

Pokud chcete vybrat konfiguraci, klikněte na ikonu Procházet... a vyberte z počítače požadovaný konfigurační soubor. Poté klikněte na Obnovení a Vámi vybraný konfigurační soubor se nahraje.

Pokud chcete dvoupásmový zesilovač WiFi signálu uvést do továrního nastavení, klikněte na ikonu Reset. Následně zobrazený bezpečnostní dotaz potvrd’te tlačítkem OK a tovární nastavení se s konečnou platností nahraje na zařízení, anebo klikněte na Přerušit a výše uvedený proces se přeruší.

Vezměte prosím na vědomí, že při resetu do továrního nastavení se smažou všechna doposud provedená nastavení.

Před předáním dvoupásmového zesilovače WiFi signálu třetím osobám nahrajte na přístroj tovární nastavení, aby se Vaše data nedostala do cizích rukou!

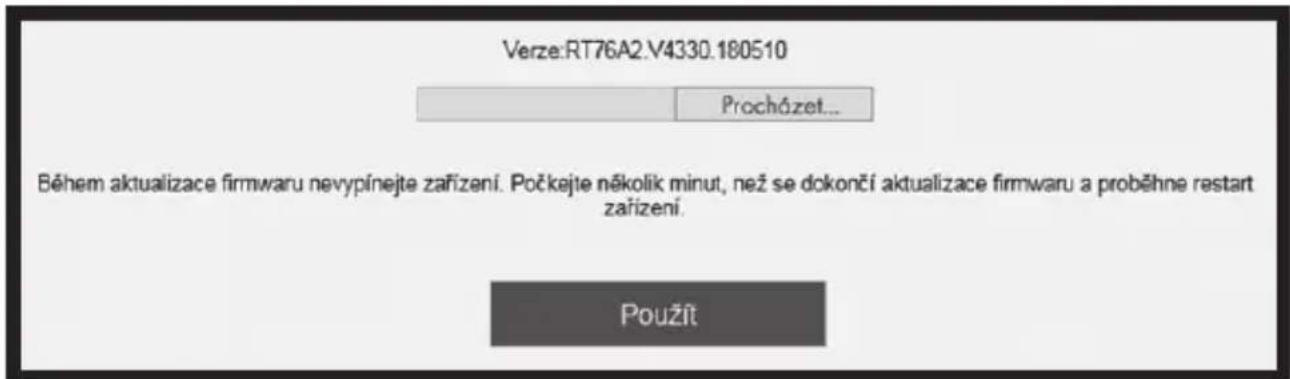

Aktualizace firmwaru

Novou verzi firmware obdržíte popř. od servisu.

Verze:RT76A2.V4330.180510 Procházet... Během aktualizace firmwaru nevypínejte zařízení. Počkejte několik minut, než se dokončí aktualizace firmwaru a proběhne restart zařízení. Použit

Jestliže jste obdrželi novou verzi firmware, můžete ji nainstalovat na přístroj. Klikněte k tomu na ikonu Procházet... a potom na Vašem počítači vyberte novou verzi firmware. Následně klikněte na ikonu Použít a zvolená verze firmware se nainstaluje.

Vezměte prosím na vědomí, že při aktualizaci firmware se dvoupásmový zesilovač WiFi signálu uvede do továrního nastavení a všechna doposud provedená nastavení se smažou.

Pokyny k ochraně životního prostředí a údaje k likvidaci

Přístroje označené tímto symbolem podléhají evropské směrnici 2012/19/EU. Všechna vysloužilá elektrická a elektronická zařízení musejí být likvidována odděleně od domovního odpadu na místech, která jsou k tomu určena státem. Náležitou likvidací starého přístroje zabráníte zátěži životního prostředí a ohrožení Vašeho osobního zdraví. Další informace k likvidaci starého přístroje podle předpisů obdržíte u městské správy, ve sběrném dvoře nebo v prodejně, ve které jste přístroj koupili.

Také obal výrobku předejte k likvidaci v souladu se zásadami ochrany životního prostředí. Kartony lze odevzdat k recyklaci ve sběrných surovinách nebo ve veřejných sběrných dvorech. Fólie a plasty z rozsahu dodávky je třeba odevzdat k likvidaci v místním sběrném dvoře, kde budou ekologicky zlikvidovány.

Informace k prohlášení o shodě EU

Toto zařízení odpovídá, pokud jde o shodu se základními požadavky a ostatními platnými předpisy, směrnici o rádiových zařízeních 2014/53/EU, směrnici ERP 2009/125/EC a směrnici o nebezpečných látkách (RoHS) 2011/65/EU.

Úplné prohlášení o shodě EU si můžete stáhnout pod následujícím odkazem: www.targa.de/downloads/conformity/300187.pdf

Odstraňování závad

Většinu problémů můžete odstranit sami na základě následující tabulky. Pokud problém přetrvává i po provedení těchto pokynů, obraťte se prosím na naši servisní horkou linku (viz strana 375). Nikdy neprovádějte žádné opravy vlastními silami!

Výkonová LED (6) nesvítí.

- Vadná elektrická zásuvka nebo spuštění pojistky; vyzkoušejte funkci elektrické zásuvky pomocí jiného spotřebiče.

Chybí bezdrátové připojení k WiFi routeru

- Vzdálenost k WiFi routeru je příliš velká, zkrafte ji.

Chybí připojení k síti

- Zkontrolujte, zda je síťový kabel správně vložen do portu WAN/LAN (5) dvoupásmového zesilovače WiFi signálu a portu LAN Vašeho koncového zařízení.

Vytvoření připojení pomocí tlačitka WPS selhalo (pokus o připojení WiFi routeru)

• Vytvořte připojení pomocí tlačítka WPS ještě jednou.
• Uved'te dvoupásmový zesilovač WiFi signálu zpět do stavu při dodání. K tomu pomocí špičatého předmětu podržte stisknuté tlačítko Reset (3) po dobu cca 5 sekund a poté jej opět uvolněte. Kontrolky LED krátce zhasnou a dvoupásmový zesilovač WiFi signálu se restartuje. Dvoupásmový zesilovač WiFi signálu vyžaduje určitou dobu (doba bootování), než bude připraven k provozu. Počkejte přibližně jednu minutu, než začnete zařízení používat. Poté vytvořte připojení pomocí tlačítka WPS ještě jednou.
• Odstraňte zdroje rušení mezi dvoupásmovým zesilovačem WiFi signálu a WiFi routerem.
• Vzdálenost mezi dvoupásmovým zesilovačem WiFi signálu a WiFi routerem je príliš velká, zkraťte ji.

Nezobrazuje se konfigurační menu dvoupásmového zesilovače WiFi signálu.

• Do adresního řádku internetového prohlížeče byla špatně zadána adresa https://repeater.setup; zkontrolujte a opravte zadání.
• Konfigurace dvoupásmového zesilovače WiFi signálu se nezdařila. Uved’te dvoupásmový zesilovač WiFi signálu zpět do stavu při dodání. K tomu pomocí špičatého předmětu podržte stisknuté tlačítko Reset (3) po dobu cca 5 sekund a poté jej opět uvolněte. Kontrolky LED krátce zhasnou a dvoupásmový zesilovač WiFi signálu se restartuje. Dvoupásmový zesilovač WiFi signálu vyžaduje určitou dobu (doba bootování), než bude připraven k provozu. Počkejte přibližně jednu minutu, než začnete zařízení používat.
• Zkontrolujte, zda je správně vytvořeno síťové připojení mezi koncovým zařízením a dvoupásmovým zesilovačem WiFi signálu. Vezměte prosím na vědomí, že po konfiguraci v menu se síťové připojení přeruší. Systém vyžaduje určitou (krátkou) dobu pro opětovné vytvoření síťového připojení.
• Provedte restart počitače/notebooku. Poté znovu vytvořte připojení k dvoupásmovému zesilovači WiFi signálu.

Informace o záruce a zajišťování servisu

Záruka TARGA GmbH

Na přístroj obdržíte záruku 3 roky od data nákupu. Uschovejte si prosím pokladní stvrzenku jako doklad o koupi. Před uvedením Vašeho produktu do provozu si prosím přečtěte přiloženou dokumentaci. Pokud by došlo k problému, který není tímto způsobem možno vyřešit, obraťte se prosím na naši zákaznickou linku. Pro případné dotazy si připravte číslo výrobku popř. sériové číslo. Pro případ, že není možné telefonické řešení, zahájí naše zákaznická linka v závislosti na přičině chyby další servisní postup. V rámci záruky je výrobek v případě materiálových a výrobních vad - dle naší volby - bezplatně opraven nebo vyměněn. Opravou nebo výměnou výrobku nezačíná nová záruční doba. Na spotřební materiál jako baterie, akumulátory a osvětlení se záruka nevztahuje.

Vaše zákonné garance vůči prodávajícímu existují vedle této záruky a nejsou jí omezeny.

Servis

Telefon: [phone]

E-mailový: [e-mail]

IAN: 300187

Výrobce

TARGA

GmbH

Coesterweg 45

DE-59494 Soest

NĚMECKO

Índice

Uso previsto 380
