Typ produktu	Chytrý videozvonek
Značka	EVOLVEO
Model	Ringo DB2
Kód produktu	RINGODB2
Napájení	2x integrované 18650 Li-ion baterie nebo 8-24 V AC (volitelné)
Pracovní napětí	3,7 V
Max. spotřeba	280 mA
Připojení	Wi-Fi 2,4 GHz a RF 443 MHz
Stupeň krytí	IP65
Provozní teplota	-20 °C až 50 °C
Životnost baterie	Až 6 měsíců (v závislosti na použití)
Doba nabíjení	Přibližně 4-5 hodin
Paměť	Slot na microSD kartu (karta není součástí)
Zvuk	Obousměrná komunikace (půlduplex)
Detekce pohybu	PIR senzor s nastavitelnou citlivostí (Nízká/Střední/Vysoká)
Detekce lidského těla	Ano (nastavení)
Instalace	Plochý držák, úhlový držák, šrouby nebo 3M lepicí páska
Bezpečnostní šroub	Součástí pro ochranu proti krádeži
Integrace do chytré domácnosti	Google Home a Amazon Alexa
Mobilní aplikace	Smart Life nebo Tuya Smart
Obsah balení	Videozvonek, zásuvkový zvonek, držáky, šrouby, USB kabel, imbusový klíč atd.
Certifikace	V souladu s CE

Často kladené otázky - Ringo DB2 Evolveo

Jak spáruji zvonek s Wi-Fi?

Stiskněte a podržte tlačítko ON, dokud LED nebliká modře a pak červeně. Otevřete aplikaci Smart Life, přidejte zařízení, vyberte 'Video Surveillance' > 'Smart Doorbell', zadejte heslo k Wi-Fi 2,4 GHz a naskenujte QR kód zvonkem. Potvrďte, když uslyšíte pípnutí.

Jak nabíjím zvonek?

Vyjměte zvonek z držáku odšroubováním bezpečnostního šroubu. Připojte přiložený Micro USB kabel ke zdroji napájení 5V/2A. Plné nabití trvá přibližně 4-5 hodin. LED bliká modře během nabíjení.

Mohu nainstalovat zvonek bez šroubů?

Ano, na hladké povrchy jako UPVC můžete použít přiloženou 3M samolepicí pásku. Před aplikací povrch odmastěte. Na stěny použijte dodané šrouby a hmoždinky.

Jak spáruji zvonek se zásuvkovým zvonkem?

Zapojte zásuvkový zvonek do zásuvky. Stiskněte a podržte tlačítko hlasitosti, dokud se LED nerozsvítí, poté do 5 sekund stiskněte tlačítko zvonění na videozvonku. Jednotky jsou nyní spárovány.

Jak obnovím tovární nastavení zvonku?

Nejprve odeberte zařízení z aplikace Smart Life. Poté stiskněte a podržte Reset tlačítko na zadní straně, dokud neuslyšíte pípnutí. Zvonek přejde do režimu párování.

Mohu sdílet zvonek s ostatními uživateli?

Ano, v nastavení aplikace vyberte Sdílet zařízení a přidejte sdílení. Příjemce musí mít účet Smart Life. Sdílení uživatelé mohou prohlížet, ale nemohou měnit nastavení.

Jak připojím zvonek k Google Home?

Otevřete aplikaci Google Home, vyberte 'Smart Life' v Ovládání domácnosti a přihlaste se svým účtem Smart Life. Váš zvonek se objeví v seznamu zařízení.

Jak nastavím citlivost PIR pohybu?

V nastavení zvonku v aplikaci můžete nastavit citlivost PIR na Nízkou (6s zpoždění), Střední (4s zpoždění) nebo Vysokou (1s zpoždění). Zapněte detekci lidského těla pro snížení falešných poplachů.

Co mám dělat, když je zvonek offline?

Ujistěte se, že je zvonek v dosahu Wi-Fi. V aplikaci povolte Upozornění na offline, abyste dostali upozornění, pokud je spojení ztraceno déle než 30 minut. Pokud offline přetrvává, může být nutné resetovat a znovu spárovat.

Jak odstraním zvonek z aplikace?

Přejděte do nastavení zvonku, sjeďte dolů a vyberte Odebrat zařízení. Tím se odstraní všechny záznamy a nastavení z aplikace, ale data na SD kartě zůstanou zachována.

NÁVOD K OBSLUZE Ringo DB2 Evolveo

Specifikace zařízení – chytrý zvonek.... 7

Nastavení a párování aplikace 8

Párování se zvonkem do zásuvky 9

Nabíjení videotelefonu 10

Instalace videotelefonu 10

Používání aplikace.... 13

Oznámení a notifikace 13

Zobrazení záznamů 14

Sdílení záznamů 14

Doporučená nastavení.... 14

Sdílení a příjem hovorů na více zařízeních ..... 15

Spolupráce s Google Home 15

Spárování s Amazon Alexa.... 15

Odstranění zvonku z aplikace 16

Resetování zvonku.... 16

Obsah balení:

1x Chytrý videozvonek
(obsahuje 2 kusy nabíjecích baterií typu 18650)
1x zvonek do zásuvky
1x Uživatelský manuál
1x Plochá montážní konzole
1x Úhlová montážní konzole
1x 3M samolepící montážní nálepka
1x Nabíjecí kabel USB
1x Malý imbusový klíč
1x Bezpečnostní šroub
(s hlavou odpovídající imbusovému klíči)
2x Montážní šrouby + hmoždinky
2x Montážní šrouby pro úhlovou konzoli (malé)
2x Připojovací vodiče pro pevnou kabeláž
(volitelné, pouze pro odbornou montáž)
2x Šrouby pro připojení vodičů
(volitelné, pouze pro pevnou kabeláž)

DŮLEŽITÉ INFORMACE

Tento manuál obsahuje kroky pro každodenní ovládání, nastavení a instalaci zařízení EVOLVEO Ringo DB2 dveřního zvonku.

K nastavení tohoto zařízení je nutné internetové připojení a router s WiFi 2,4GHz. Toto zařízení nespolupracuje s WiFi 5Ghz.

Doporučujeme nastavit zvonek pomocí aplikace před fyzickou instalací.

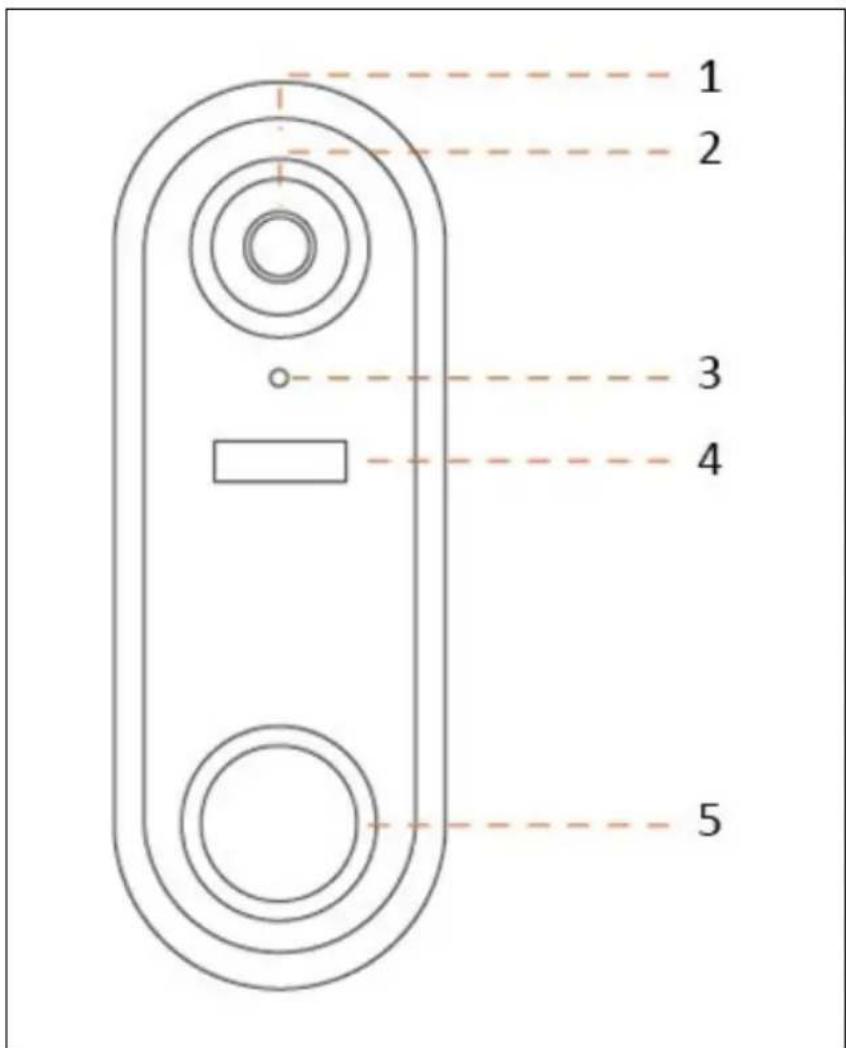

1) mikrofon2) čočka3) světelný senzor

4) pohyblivý senzor5) tlačítko zvonku

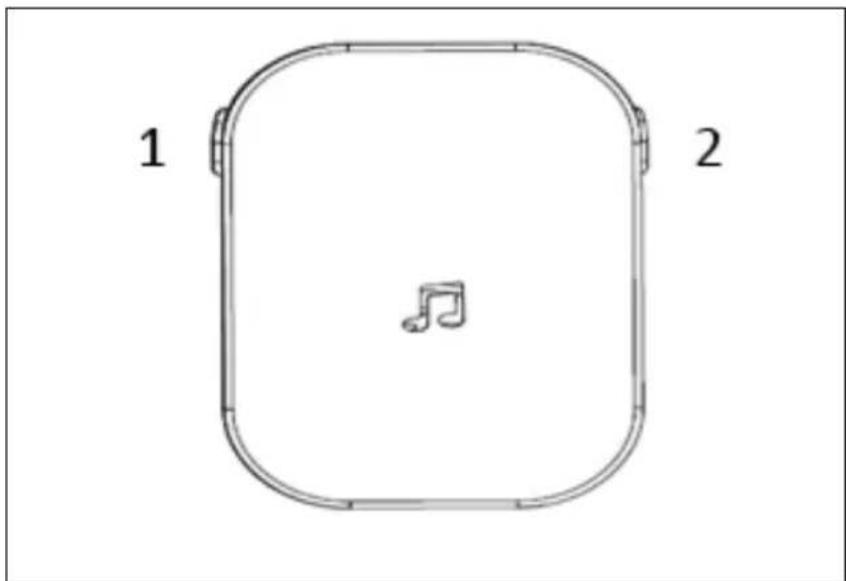

1) tlačítko melodie

2) tlačítko hlasitosti

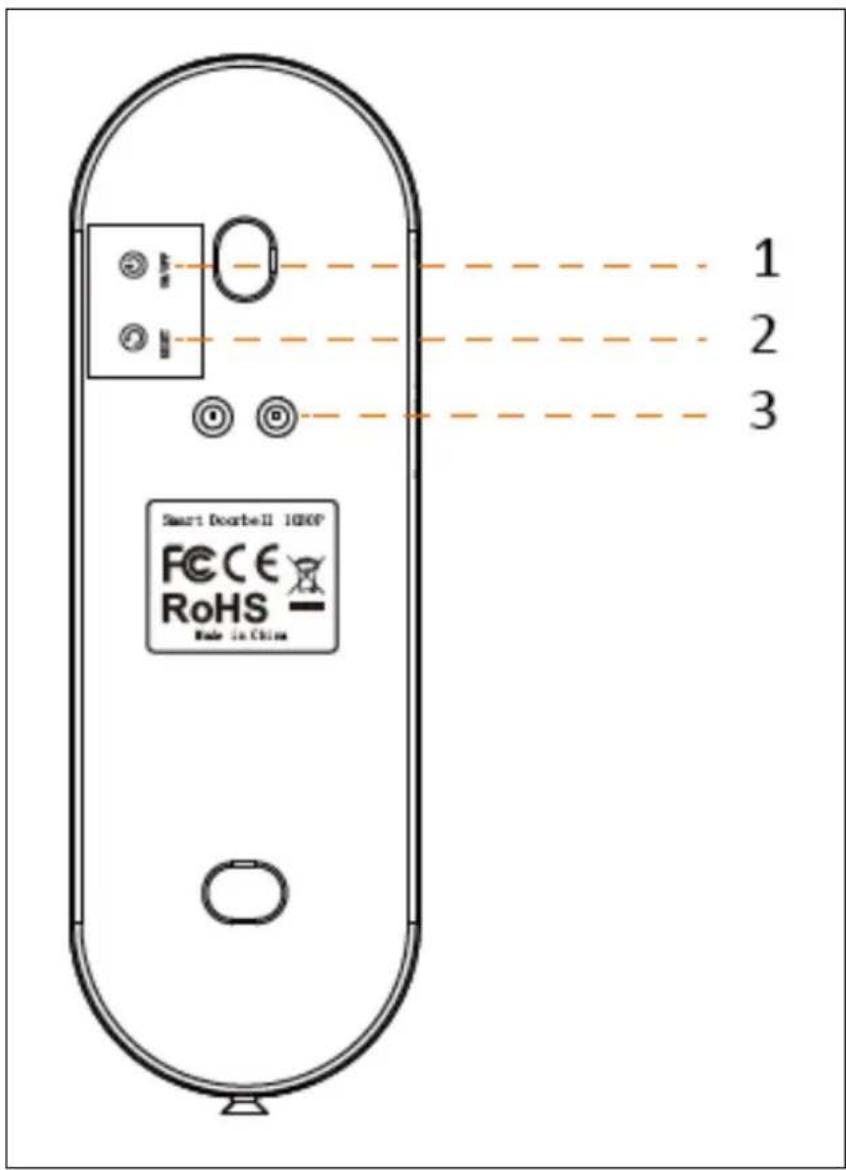

1) vypnutí / zapnutí2) reset

3) AC 8~24V (pouze pro pevnou instalaci)

Specifikace zařízení – chytrý zvonek

Název	EVOLVEO Ringo DB2
Kód produktu	RINGODB2
Napájení	2x integrovaná baterie18650 / 8 ~ 24VAC
Pracovní napětí	3,7V
Spotřeba max.	280mA
Připojení	Wi-Fi 2,4GHz / RF 443MHz
Stupeň krytí venkovní jednotky	IP65, venkovní užití
Pracovní teplota	-20~50°C

Poznámka: zdroj pro externí napájení není součástí balení, lze využít například zdroj pro napájení elektrického zámku, pokud splňuje požadavky na napájení.

Nastavení a párování aplikace

1. S táhněte si do telefonu aplikaci Smat Life. Vyhledejte aplikaci Smat Life ve svém obchodě s aplikacemi, nebo naskenujte QR kód níže. Poznámka: Jako alternativní aplikaci lze použít aplikaci Tuya Smart.

Android

1. Z aregistrujte se a vytvořte si účet pomocí svého emailu. Vyplňte ověřující kroky a nastavte si heslo. Pokud již máte svůj Smat Life účet, přihlaste se.
2. Na domovské stránce vyberte možnost přidat zařízení, symbol „+“ v pravém horním rohu.
3. Zvolte kategorii „Video dohled“ a následně „Smar t Doorbell“.
4. Stiskněte a podržte tlačítko ON na zvonku, dokud s e LED modře nerozbliká. Po chvíli začne LED problikávat červeně. Zvonek je v režimu párování.
5. Potvrd'te v aplikaci, že je zvonek připraven k párování.
6. Zadejte údaje o své WiFi. Kompatibilní je pouz e 2,4GHz.

7. Stiskněte tlačítko „Další“.

8. Naskenujte venkovním zvonkem QR kód zobrazený v aplikaci ze vzdálenosti 15-20cm, dokud neuslyšíte tón. Stiskněte tlačítko „Ozvalo se pípnutí“.

9. Párování se dokončí, jakmile uslyšite tón. Nyní můžete přejmenovat své zařízení (symbol tužky). Následně stiskněte tlačítko „Dokončit“ v pravém horním rohu. Vaše zařízení je úspěšně spárováno.

!!!DŮLEŽITÉ!!!!: Aplikace je neustále aktualizována a vyvíjena, jednotlivé kroky se mohou po aktualizací lišit. V případě jakýchkoliv potíží při postupu se doporučujeme obrátit na servisní středisko.

Párování se zvonkem do zásuvky

Zazvonění kromě aktivace notifikace v telefonu, aktivuje zvonek pro běžné upozornění v domácnosti. EVOLVEO Ringo DB2 a zvonek jsou propojeny prostřednictvím 443MHz (ne WiFi). Po spárování doporučujeme dodržet vzdálenost do 10. metrů pro dosažní nejlepší funkčnosti. Každá překážka, zed' nebo jiný zdroj rušení v okolí může snížit sílu signálu. V takovém případě zvonek přesuňte blíže nebo na jinou pozici.

1. Zapojte zvonek do aktivní zásuvky. Zvonek zazvoní a začne blikat.
2. Opakovaně stiskněte tlačítko hlasitosti a zvol te požadovanou hlasitost zvonku. K dispozici je 5 možností včetně tiché (pouze blikání).
3. Můžete zůstat u výchozího tónu (přejděte na krok 4), nebo opakovaně stiskněte tlačítko melodie pro poslech všech možností.
4. Po zvolení melodie stiskněte a držte tlačítko hlasitosti, dokud LED nezačne svítit.
5. Do 5. sekund stiskněte tlačítko vyzvánění na videozvonku.

Jednotky by nyní mněly být spárovány.

Hlasitost můžete kdykoli upravit bez nutnosti opětovného párování.

Jakákoli změna melodie se projeví až po opětovném spárování.

Pokud přemístíte zvonek, vyzkoušejte připojení v novém místě a v případě potřeby proved'te opětovné spárování.

Nabíjení videotelefonu

Videotelefon obsahuje 2x lithium-iontovou baterii 18650 s dlouhou životností, které při plném nabití vydrží až 6 měsíců nepřetržitého provozu v závislosti na množství aktivací a okolní teplotě. Baterie jsou integrované uvnitř jednotky.

Nepokoušejte se k bateriím přistupovat. Mohlo by dojít k vážnému poškození zařízení a ztrátě záruky.

Videotelefon před prvním použitím řádně nabijte (alespoň 5h). Životnost baterie je zřetelně zobrazena v živém náhledu aplikace. Je-li zapotřebí nabíjení, jednoduše vyjměte zvonek z držáku (odstraněním bezpečnostního šroubu).

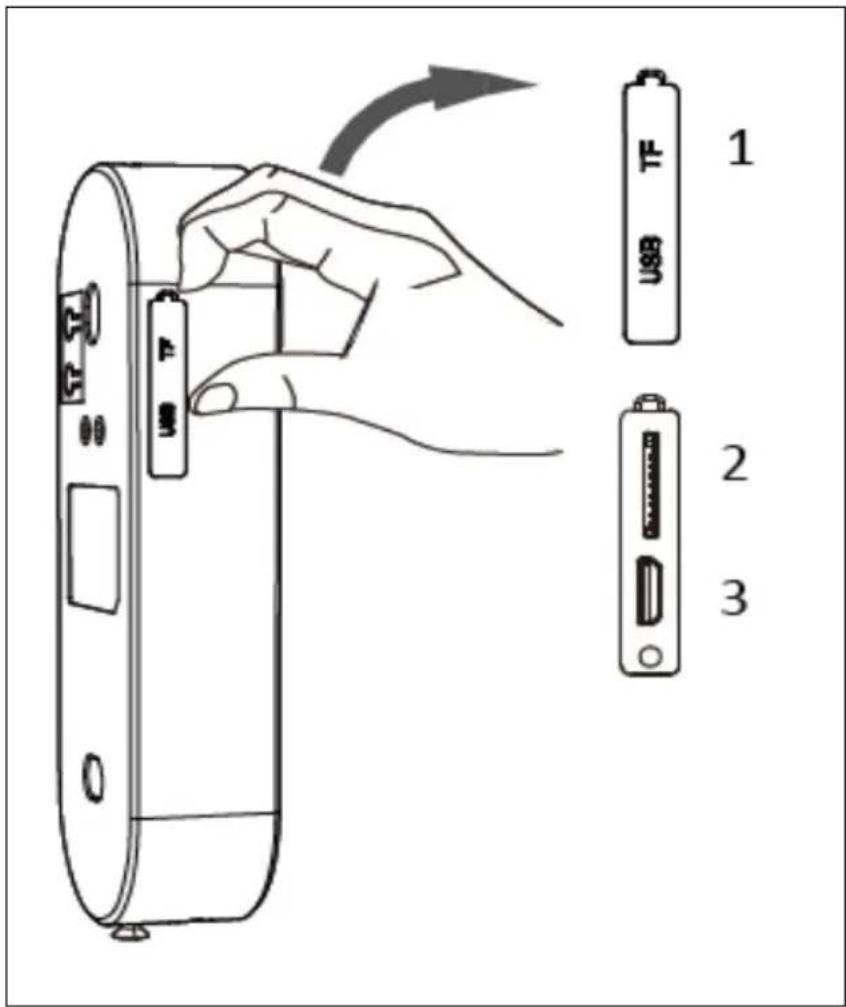

Přiloženým microUSB kabelem připojte zařízení k vhodnému napájecímu zdroji USB 5V/2A.

Plné nabití by mělo trvat přibližně 4-5 hodin. Světlo bude během nabíjení problikávat modře a pomocí aplikace můžete zkontrolovat procento nabití.

Instalace videotelefonu

Montážní konzoli můžete připevnit bud' pomocí oboustranné pásky, nebo pomocí dodaných šroubů. Instalujte jej ve výšce, která vyhovuje vašim potřebám, optimální výška pro instalaci se pohybuje 120-150cm. At' už použijete jakýkoli způsob, vždy nezapomeňte připevnit bezpečnostní šroub ve spodní části držáku, abyste zabránili odcizení zvonku.

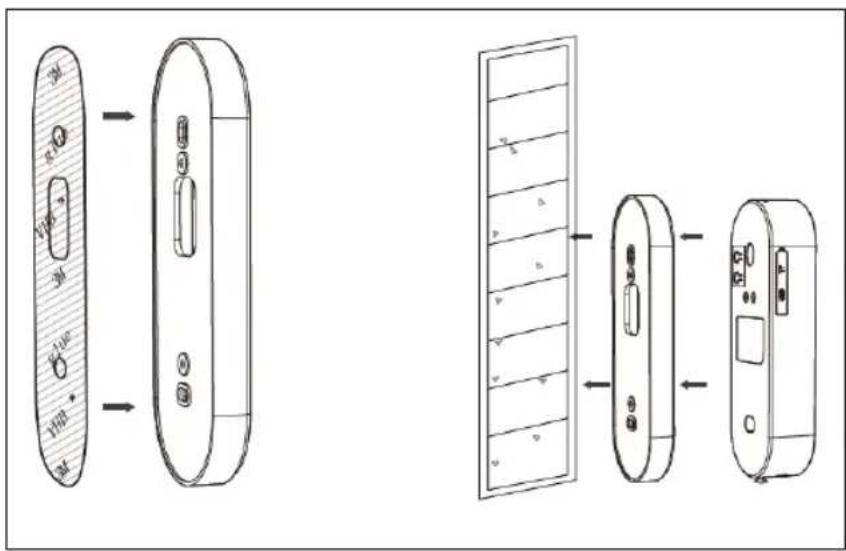

Oboustranná páska – volitelná pro hladký povrch, např. UPVC.

Před instalací pomocí samolepek odmastěte obě plochy, nejlépe lihem.

Upozorňujeme, že po odstranění samolepky mohou zůstat nečistoty, které lze odstranit lihovým prostředkem.

1. Odlepte jednu stranu oboustranné 3M samolepky a nalepte ji na zadní část vodotěsného držáku (NE zvonku) tak, aby všechny otvory odpovídaly.

2. Odlepte zbývající stranu a přitiskněte ji ke stěně ve svém požadovaném místě. Vynaložte tlak pro pevnější připevnění.

3. Vložte zvonek do držáku a připevněte bezpečnostní šroub.

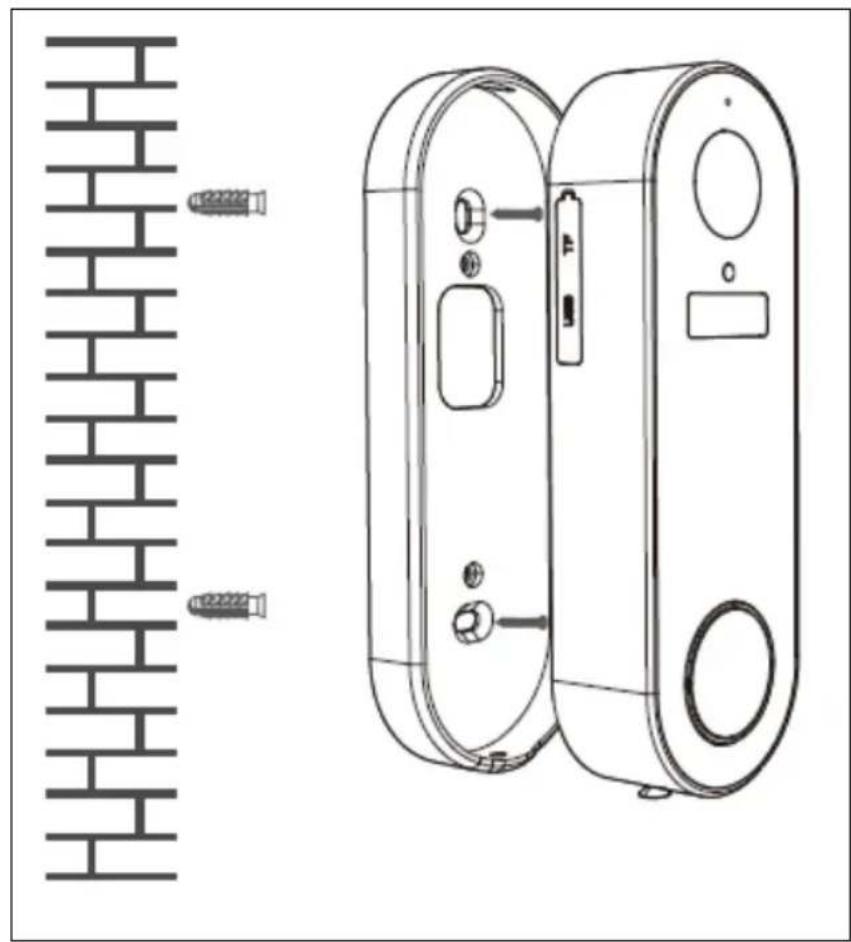

Šroubky – vhodné pro zdi nebo beton.

1. Vyrovnejte držák na požadované místo na stěně a označte si body vrtání v horním a dolním otvoru.

2. Držte držák pevně a umístěte první dlouhý šroub vodorovně do spodního otvoru.

3. Pomocí vrtačky a vhodného vrtáku utáhněte spodní šroub, dokud nebude pevně zajištěn. Postup opakujte pro horní otvor.

4. Vložte zvonek do držáku a připevněte bezpečnostní šroub.

Používáte-li úhlový držák oběma způsoby, nejprve jej připevněte k plochému rámu za použití nejmenších dodaných šroubů.

Umístěte plochý rám na úhelníkový rám, dokud se otvory nebudou překrývat a upevněte šrouby v malých kruhových otvorech.

Pokračujte dle návodu výše.

EVOLVEO Ringo DB2 lze pevně připojit ke zdroji střídavého napětí 8-24V pomocí dodaných vodičů a šroubů. Toto zapojení by mělo být provedeno pouze odbornou firmou nebo elektrikářem.

Používání aplikace

Po zvolení EVOLVEO Ringo DB2 (zobrazí se pod názvem uvedeným při párování) se zobrazí živý náhled a ovládací panel. Zde můžete prohlížet a pořizovat záznamy a měnit nastavení.

Ikony ovládacího panelu (pod živým prěnosem):

Snímek obrazovky: Uloží aktuální zobrazení do alba aplikace.

Mluvit: Umožňuje obousměrnou konverzaci.

Nahrávání: Zaznamená aktuální pohled do alba aplikace.

Přehrávání: Časová osa pořízených záběrů.

Cloud: Přidejte placené cloudové úložiště (třetí strana, není nutné).

Zvukový signál: Zvukový alarm z domovního zvonku.

Album: (přejděte dolů); uložené záběry v aplikaci, které lze sdílet nebo uložit do knihovny telefonu.

Oznámení a notifikace

Systém je přednastaven tak, aby odesílal oznámení na váš telefon, když zazvoní zvonek nebo je detekován pohyb. Kliknutím na upozornění se zobrazí náhled v centru zpráv aplikace; klikněte na tlačítko Zobrazit pro přístup k živému náhledu/ovládacímu panelu. Při náhledu v reálném čase, můžete komunikovat s návštěvníkem. Pokud ne, viz další část. Je nutné povolit potřebná oprávnění pro aplikaci v nastavení vašeho telefonu.

Zobrazení záznamů

V ovládacím panelu vyberte možnost Přehrávání. Zde můžete přejít na různá data a posouvat časovou osu pro zobrazení pořízených záznamů, které se zobrazují jako bílé bloky. Pomocí dvou prstů můžete zvětšovat/zmenšovat pro snadnou navigaci. Přejetím doprava se automaticky přehraje další záznam, popř. můžete ručně posouvat doleva a doprava a vybrat určité bloky. Zde můžete také pořizovat snímky obrazovky/nahrávat záběry do alba aplikace.

Sdílení záznamů

Veškeré snímky obrazovky a nahrávky se ukládají do alba v ovládacím panelu. Zde můžete vybrat a sdílet klipy několika zobrazenými způsoby.

Doporučená nastavení

Do nastavení zvonku se dostanete výběrem ikony vpravo nahoře v živém zobrazení. Níže uvedená nastavení jsou pouze doporučená:

1. Upravte úroveň citlivosti PIR podle svých potřeb: střední je obvykle vhodná pro většinu domácností. Vyzkoušejte, co vám vyhovuje.

Nízká: V tomto stavu bude zařízení schopno se probudit poté, co zařízení detekuje pohyb po dobu 6 s. Zařízení začne pořizovat videa a odešle současně notifikaci do mobilního telefonu.

Střední: V tomto stavu bude zařízení schopno se probudit poté, co zařízení detekuje pohyb po dobu 4 s. Zařízení začne pořizovat video a současně odešle notifikaci na mobilní telefon.

Vysoký: V tomto stavu bude zařízení schopno se probudit poté, co zařízení detekuje pohyb po dobu 1 s. Zařízení začne pořizovat video a současně odešle notifikace na mobilní telefon.

1. Zapněte detekci lidského těla v Nastavení výstrahy detekce, abyste mohli detekovat pouze pohyb lidského těla; tím se minimalizují falešné poplachy od zvířat, vozidel apod., čímž se sníží počet upozornění a spotřeba baterie.

2. Nastavte nízkou úroveň nabití baterie v Nastavení správy napájení. Toto nastavení

odešle upozornění s připomínkou, že je třeba baterii nabít.

1. Zapněte funkci Oznámení když je offline. Tím se odešle oznámení, pokud zvonek ztratí signál na více než 30 minut.

Připomínáme, že nákup VAS/cloudových služeb není nutný pro tento systému. Je to na vašem vlastním uvážení. Tyto služby jsou provozovány nezávisle společností Smat Life jako třetí stranou.

Sdílení a příjem hovorů na více zařízeních

V Nastavení vyberte možnost Sdílet zařízení a Přidat sdílení. Odkaz na přímou pozvánku můžete odeslat několika způsoby, ale příjemce si musí stáhnout aplikaci a vytvořit si Smat Life účet, než bude moci žádost přijmout.

Příjemce pak může jednoduše kliknutím na odkaz, otevřít aplikaci a "přijmout" prohlížení. Sdílení uživatelé mohou prohlížet záběry, ale nemohou upravovat nastavení. Počet sdílení není omezen. Sdílené uživatele můžete kdykoli odebrat tak, že v aplikaci přejdete do stejné sekce.

Spolupráce s Google Home

Otevřete svou aplikaci Google Home a v Home Control vyberte „Smart Life“. Pro úspěšné spárování zadejte správné přihlašovací údaje. Vaše zařízení bude zobrazeno v seznamu Home Control.

Spárování s Amazon Alexa

1) P ropojte svůj Smart Life účet s Alexou.
2) Otevřete aplikaci Alexa, v menu vyberte „Skills“ a vyhledejte „Smart Life“. Po vybrání „Smart Life“ klepněte na „Enable“ pro povolení dovednosti Smart Life.
3) Budete přesměrováni na přihlašovací obrazovku. Zadejte správné přihlašovací údaje ke svému Smart Life účtu. Následně vyberte „Link Now“ pro propojení účtů.
4) Ovládejte své zařízení
5) Rozpoznejte zařízení: Echo nejprve potřebuje vaše zařízení rozpoznat před tím, než jej budete moci

ovládat. Řekněte svému Echu „Alexa, discover devices.“ Echo rozpozná zařízení, která již byla přidána v aplikaci Smart Life. Alternativou pro rozpoznání nového zařízení je výběr tlačítka „discover devices“.

6) Rozpoznaná zařízení budou zobrazena v seznamu.

Poznámka: Kdykoli svému zařízení změníte jméno v aplikaci Smart Life, budete jej muset přes Echo znovu spárovat.

Odstranění zvonku z aplikace

V Nastavení přejděte úplně dolů a vyberte možnost Odebrat zařízení. Tím vymažete všechny záznamy a nastavení. Záznamy na SD kartě zůstanou zachovány.

Resetování zvonku

Odstraňte zařízení ze seznamu zařízení v aplikaci, poté stiskněte a podržte tlačítko resetování na zadní straně, dokud neuslyšíte pípnutí. Zvonek se znovu přepne do režimu párování. Jakékoli záznamy v aplikaci budou ztraceny, proto zvažte jejich zálohování/uložení do aplikace, knihovny telefonu, pokud je to nutné. Záznamy na SD kartě zůstanou zachovány.

Technická podpora

Kontaktujte technickou podporu EVOLVEO:

www.evolveo.cz/helpdesk/

Záruka se NEVZTAHUJE při

• použití přístroje k jiným účelům
• instalaci jiného frimware než toho, který byl v EVOLVEO Ringo DB2 nainstalovaný, nebo toho, který je možné stáhnout manuálně nebo automaticky z menu přístroje
• elektromechanickém nebo mechanickém poškození způsobeném nevhodným používáním
• škodě způsobené přírodními živly jako je oheň, voda, statická elektrína, přepětí, atd.
• škodě způsobené neoprávněnou opravou

Likvidace

Symbol přeškrtnutého kontejneru na výrobku, v literatuře, nebo na obalu znamená, že v EU všechny elektrické a elektronické přístroje, baterie a akumulátory musí být uloženy do tříděného odpadu po ukončení jejich životností. Nevyhazujte tyto výrobky do netříděného komunálního odpadu.

PROHLÁŠENÍ O SHODĚ

Tímto společnost Abacus Electric, s.r.o. prohlašuje, že EVOLVEO Ringo DB2 je v souladu s požadavky notem a nařízení příslušným k tomuto typu přístroje.

Kompletní text Prohlášení o shodě je k nalezení na http://ftp.evolveo.com/CE/

Planá 2, 370 01, Česká republika

Vyrobeno v Číně

Všechna práva vyhrazena.

Design a specifikace mohou být změněny bez předchozího upozornění.

Obsah

Obsah balenia:....19

Párovanie so zvončekom do zásuvky.... 24

Nabíjanie videotelefónu 25

Zobrazenie záznamov 29

Zdiel'anie záznamov 29

1x Inteligentný videozvonček
(obsahuje 2 kusy nabíjacích batérií typu 18650)
1x Zvonček do zásuvky
1x Používatel'ský manuál
1x Plochá montážna konzola
1x Uhlová montážna konzola
1x 3M samolepiaca montážna nálepka
1x Nabíjací kábel USB
1x Malý imbusový klúč
1x Bezpečnostná skrutka
(s hlavou zodpovedajúcou imbusovému klúču)
2x Montážna skrutka + hmoždinky
2x Montážne skrutky pre uhlovú konzolu (malé)
2x Pripájacie vodiče pre pevnú kabeláž
(volitel'né, iba na odbornú montáž)
2x Skrutky pre pripojenie vodičov
(volitel'né, iba pre pevnú kabeláž)

DÔLEŽITÉ INFORMÁCIE

1) tlačidlo melódie

2) tlačidlo hlasitosti

Párovanie so zvončekom do zásuvky

1. Zapojte zvonček do aktívnej zásuvky. Zvonček zazvoní a začne blikat.
2. Opakovane stlačte tlačidlo hlasitosti a zvol'te požadovanú hlasitost' zvončeka. K dispozícii je 5 možností vrátane tichej (iba blikanie).
3. Môžete zostat' u východiskového tónu (prejdite na krok 4) alebo opakovane stlačte tlačidlo melódie pre vypočutie všetkých možností.
4. Po zvolení melódie stlačte a držte tlačidlo hlasitosti, kým LED nezačne svietit'.
5. Do 5 sekúnd stlačte tlačidlo vyzváňania na videozvončeku.

Zvukový signál: Zvukový alarm z domového zvončeka.

1. Zapnite detekciu l'udského tela v Nastavení výstrahy detekcie, aby ste mohli detegovať iba pohyb l'udského tela; tým sa minimalizujú falošné poplachy od zvierat, vozidiel a pod., čím sa zníži počet upozornení a spotreba batérie.

2. Nastavte nízku úroveň nabitia batérie v Nastavení správy napájania. Toto nastavenie
