Typ produktu	Chytrý spínač (dvojitý)
Značka	Evolveo
Model	WiFi dvojitý spínač
Rozměry	86 × 86 × 35 mm
Hmotnost	126 g
Vstupní napětí	AC 100-240V, 50/60Hz
Maximální zatížení na spínač	500 W (odporová)
Maximální proud	10 A @ 250 V
Typ připojení	Wi-Fi 2.4GHz + Bluetooth
Materiál	Samozhášivý V0, PC
LED indikátor	Zelená/Červená (párování/stav)
Třída ochrany	Třída II (dvojitá izolace)
Podpora aplikace	Smart Life (platforma Tuya)
Kompatibilita s hlasovými asistenty	Amazon Alexa, Google Assistant (přes Smart Life)
Požadavky na instalaci	Vyžadován nulový vodič, 2.4GHz WiFi síť
Bezdrátový dosah	Až 25 m (může se lišit podle překážek)
Způsob resetování	Podržte tlačítko napájení po dobu 5 sekund
Obsah balení	Spínač, montážní šrouby, uživatelský manuál
Bezpečnostní certifikace	CE, WEEE v souladu
Provozní teplota	0°C až 40°C (odhad)

Často kladené otázky - WiFi Dual Switch Evolveo

Jaký je dosah WiFi dvojitého spínače?

Spínač funguje do 25 metrů od Wi-Fi routeru nebo brány, ale tato vzdálenost může být ovlivněna zdmi a překážkami.

Může spínač fungovat bez připojení k internetu?

Místní ovládání zůstává funkční, ale dálkové ovládání, hlasové příkazy a plány vyžadují aktivní síťové připojení.

Proč se můj spínač nezapíná?

Ujistěte se, že je spínač připojen k nulovému vodiči; tento model vyžaduje pro provoz nulový vodič. Zkontrolujte také jistič.

Jak připojím spínač k aplikaci?

Stáhněte si aplikaci Smart Life, zaregistrujte se, připojte telefon k síti Wi-Fi 2.4GHz a postupujte podle pokynů pro párování. Spínač musí být v režimu párování (bliká červeně).

Jak resetuji spínač?

Podržte tlačítko napájení po dobu 5 sekund pro resetování spínače do továrního nastavení.

Co mám dělat, když se spínač nepřipojí k aplikaci?

Ujistěte se, že váš telefon a spínač jsou ve stejné síti Wi-Fi 2.4GHz. Také zkontrolujte, zda je spínač napájen a v režimu párování. V případě potřeby spínač resetujte.

Vyžaduje spínač nulový vodič?

Ano, WiFi dvojitý spínač musí být pro správnou funkci připojen k nulovému vodiči.

Je spínač kompatibilní s hlasovými asistenty?

Ano, funguje s Amazon Alexa a Google Assistant prostřednictvím aplikace Smart Life.

Jaké je maximální zatížení na spínač?

Každý spínač zvládne až 500 W odporové zátěže, s maximálním proudem 10 A při 250 V.

Jak mám spínač zlikvidovat?

Nelikvidujte v netříděném komunálním odpadu. Dodržujte místní předpisy pro elektronický odpad (WEEE) nebo jej vraťte do sběrného místa.

NÁVOD K OBSLUZE WiFi Dual Switch Evolveo

Chytrý vypínač slouží k ovládání světel v domě kdykoliv a odkudkoliv pomocí mobilní aplikace. Disponuje možnostmi jako je ovládání světel na dálku, integrace s hlasovými asistenty, nebo časové plánování. Chytrý vypínač je moderní a bezpečné řešení pro chytrý domov.

NEJAKTUÁLNĚJŠÍ VERZE UŽIVATELSKÉHO MANUÁLU

Vzhledem k neustále probíhajícím inovacím výrobků značky EVOLVEO a změnám v legislativě najdete vždy nejaktuálnější verzi tohoto uživatelského

manuálu na webových stránkách www.evolveo.com, nebo jednoduchým naskenováním níže zobrazeného QR kódu mobilním telefonem:

- Nesmí se používat v prostorech s výskytem 6 A jističů.

OBSAH BALENÍ

• Vypínač
- Šrouby
- Uživatelský manuál

SPECIFIKACE

• Rozsah napětí: AC 100 - 240 V \~ 50/60Hz
• Maximální spínaná zátěž: 500 W / přepínač
• Maximální proud: 10 A / 250 V
• Napájecí vedení: live/neutral (500 W / přepínač)
• Materiál: Zpomalovač hoření V0, třída PC
• Připojení: Wi-Fi 2,4 GHz + BT
  • Velikost: 86 × 86 × 35 mm
• Hmotnost: 126 g
• Indikátor LED: zelená/červená

STUPEŇ OCHRANY PŘED ÚRAZEM ELEKTRICKÝM PROUDEM:

Třída II - Ochrana před úrazem elektrickým proudem je zajištěna dvojitou nebo zesílenou izolací.

INSTALACE

Tento spotřebič smí instalovat jen kvalifikovaná osoba. Při neodborné instalaci hrozí nebezpečí poranění nebo poškození spotřebiče.

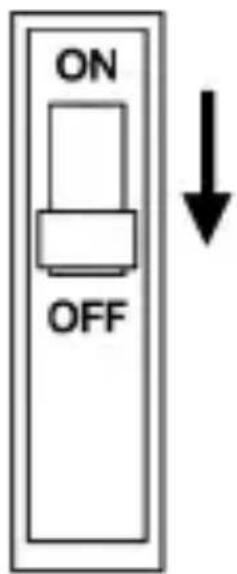

1) Vypněte jistič

Vypněte jistič a pomocí elektrické zkoušečky otestujte, že je napájení vypnuté.

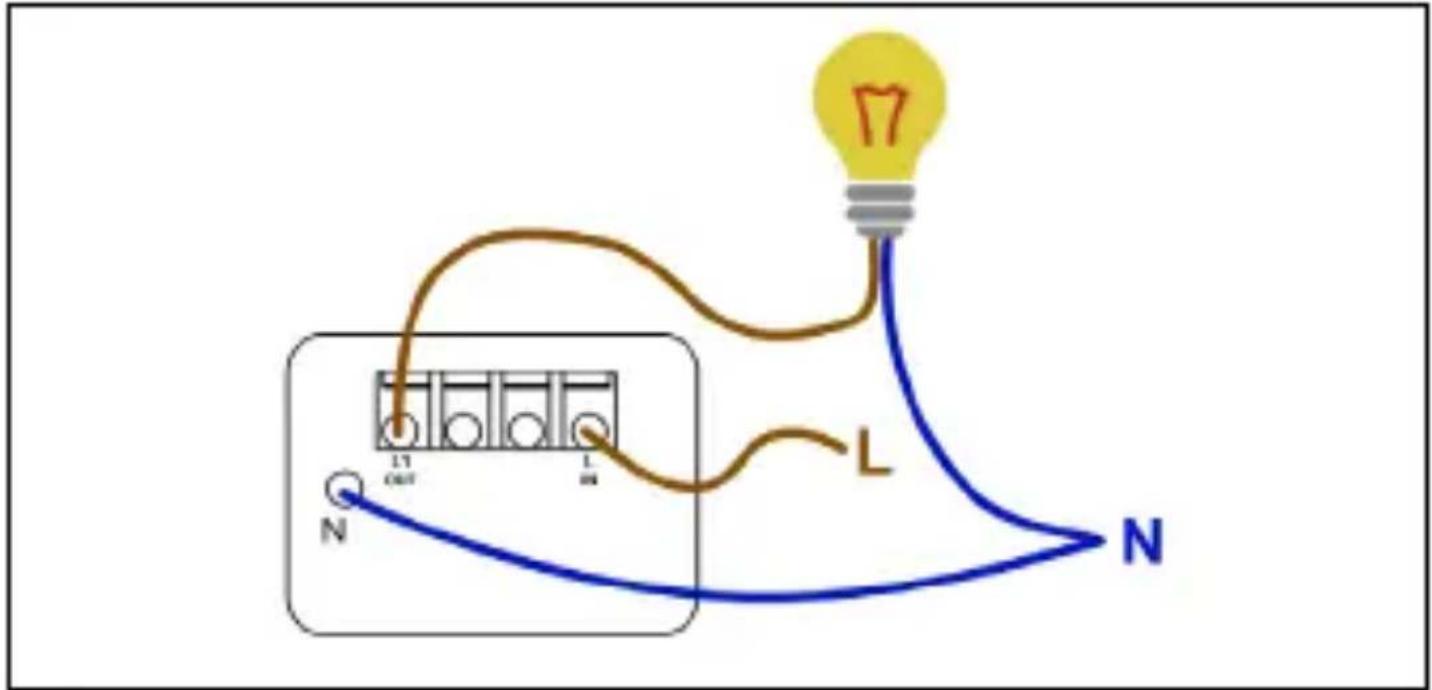

2) Schéma zapojení Single Switch

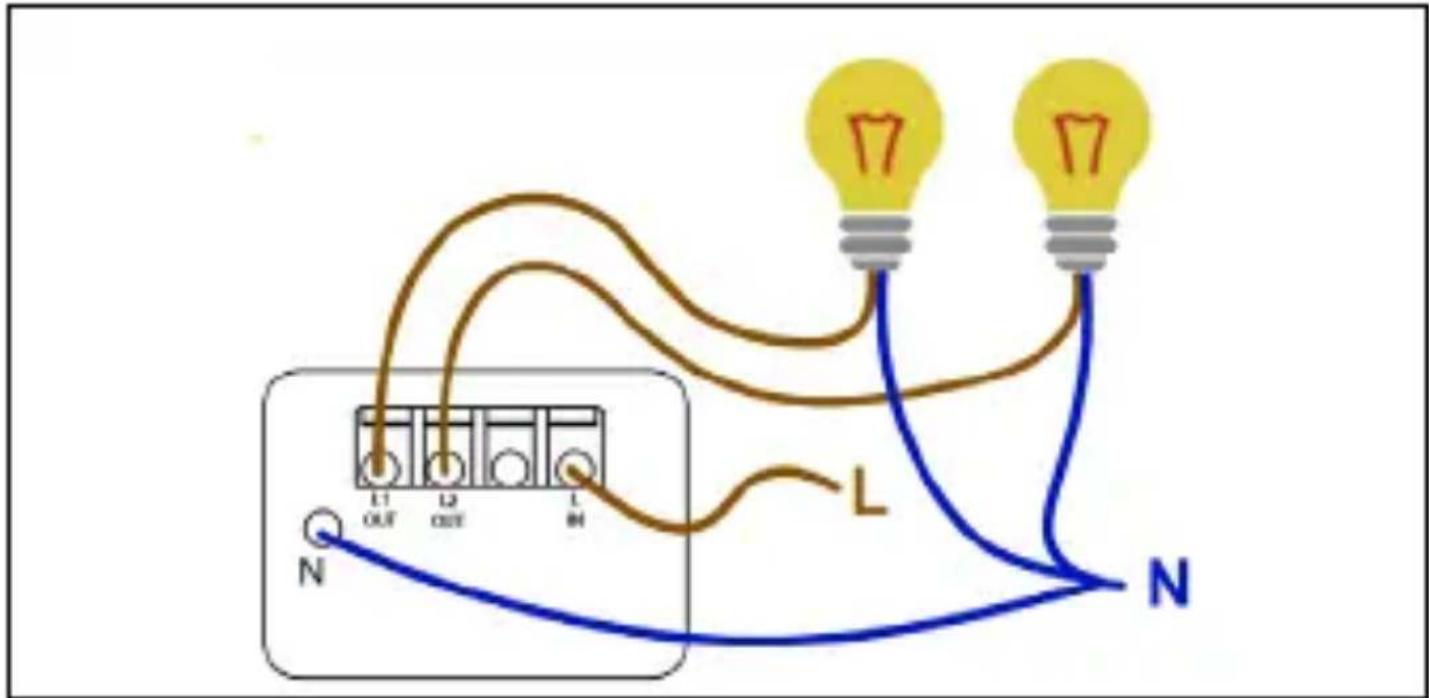

Dual Switch

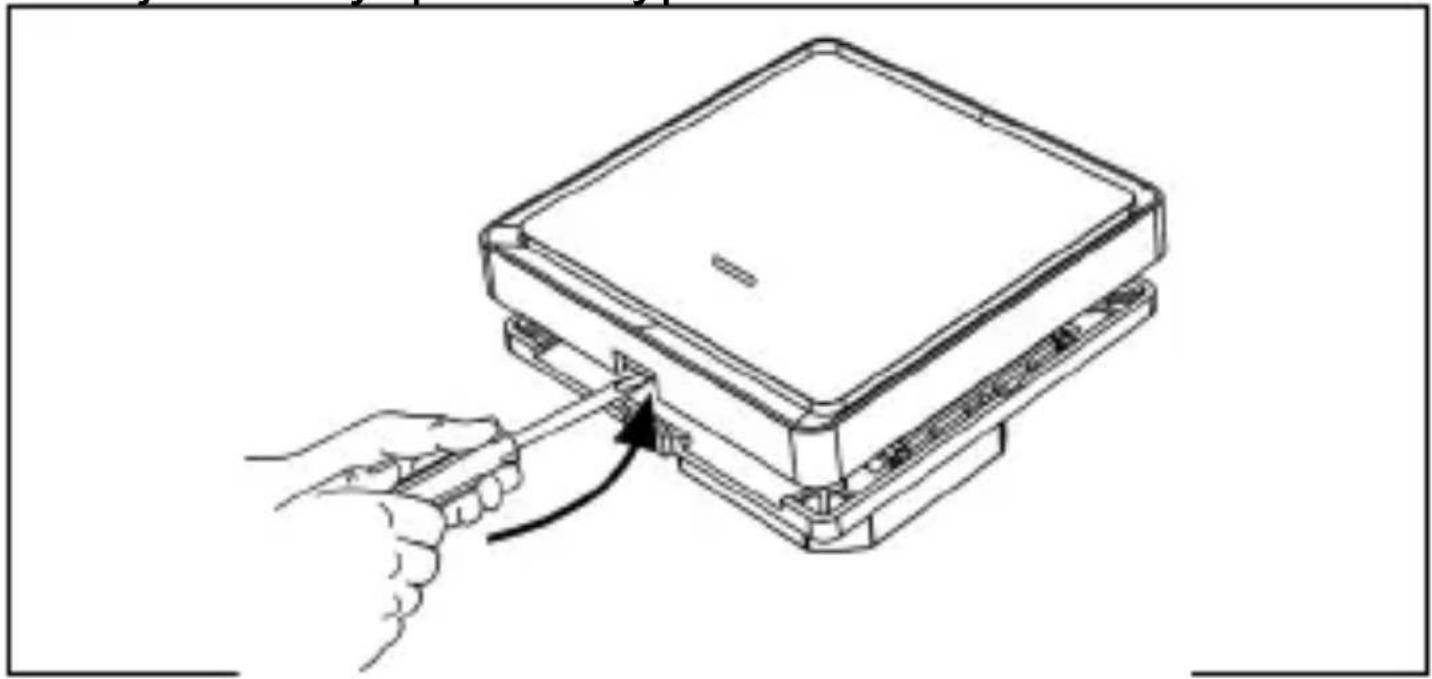

Sejměte kryt panelu vypínače.

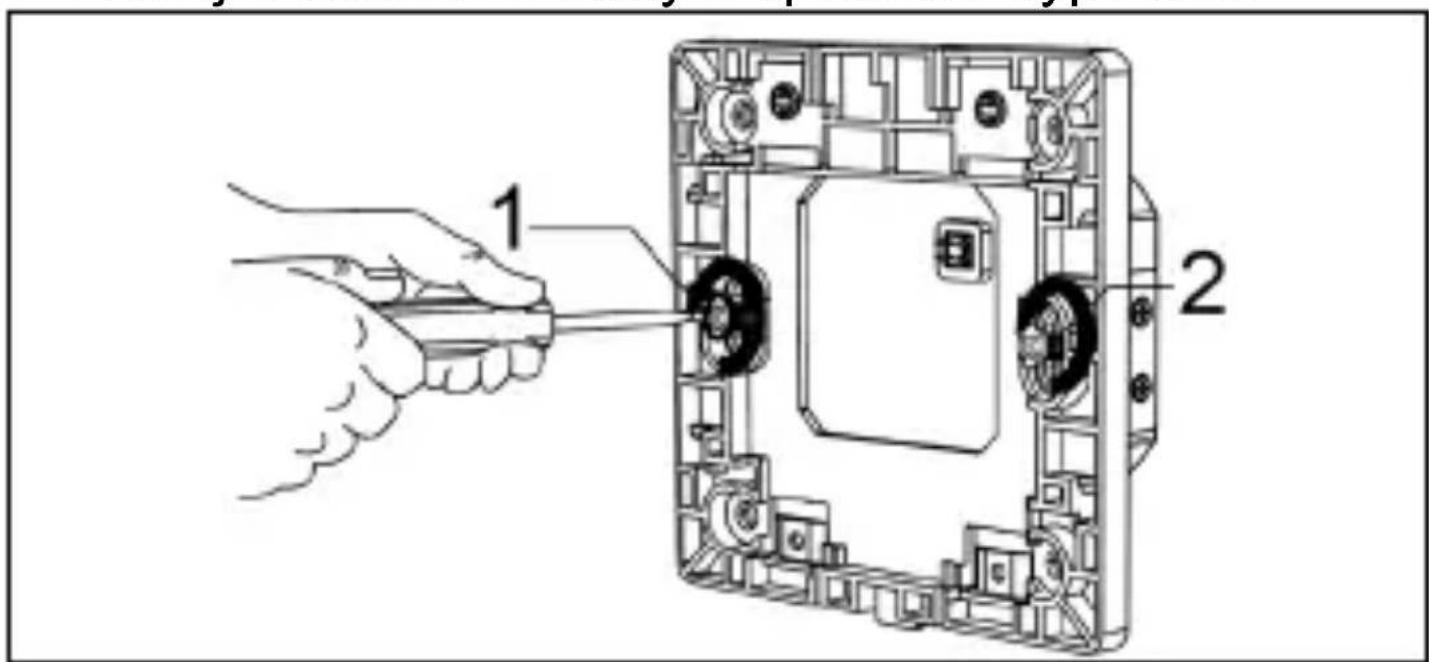

Použijte dodané šrouby k upevnění vypínače.

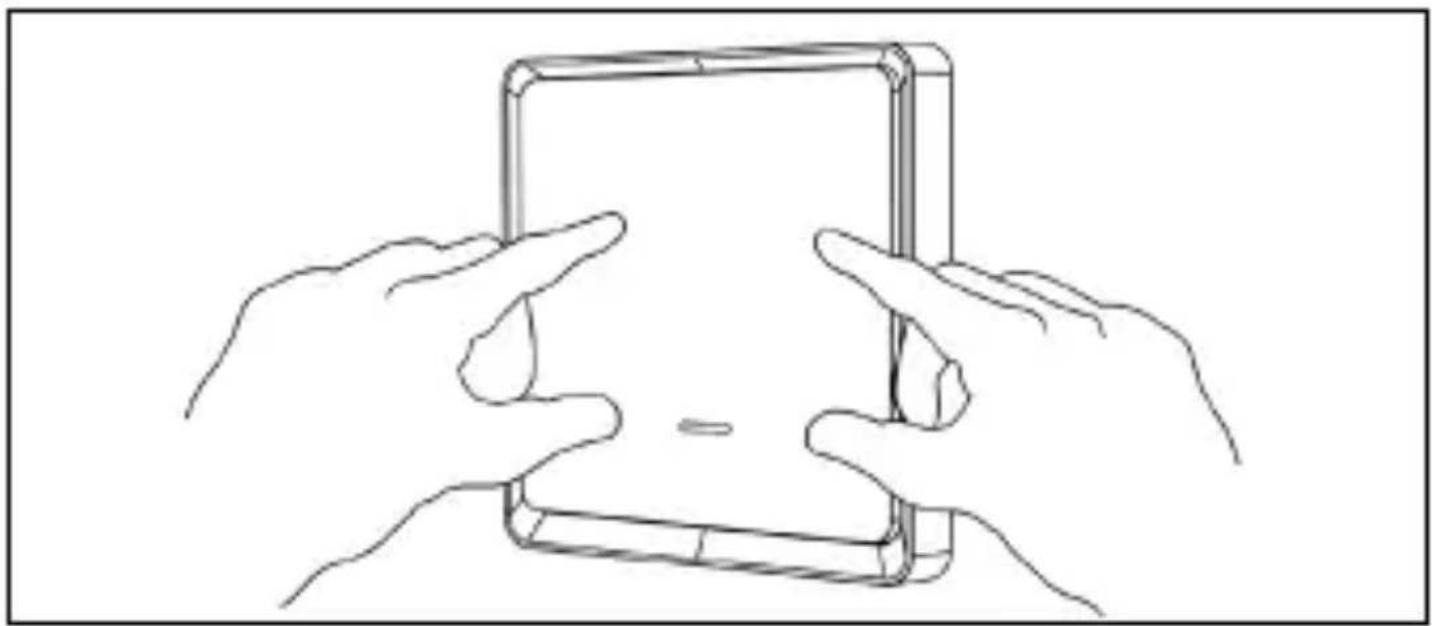

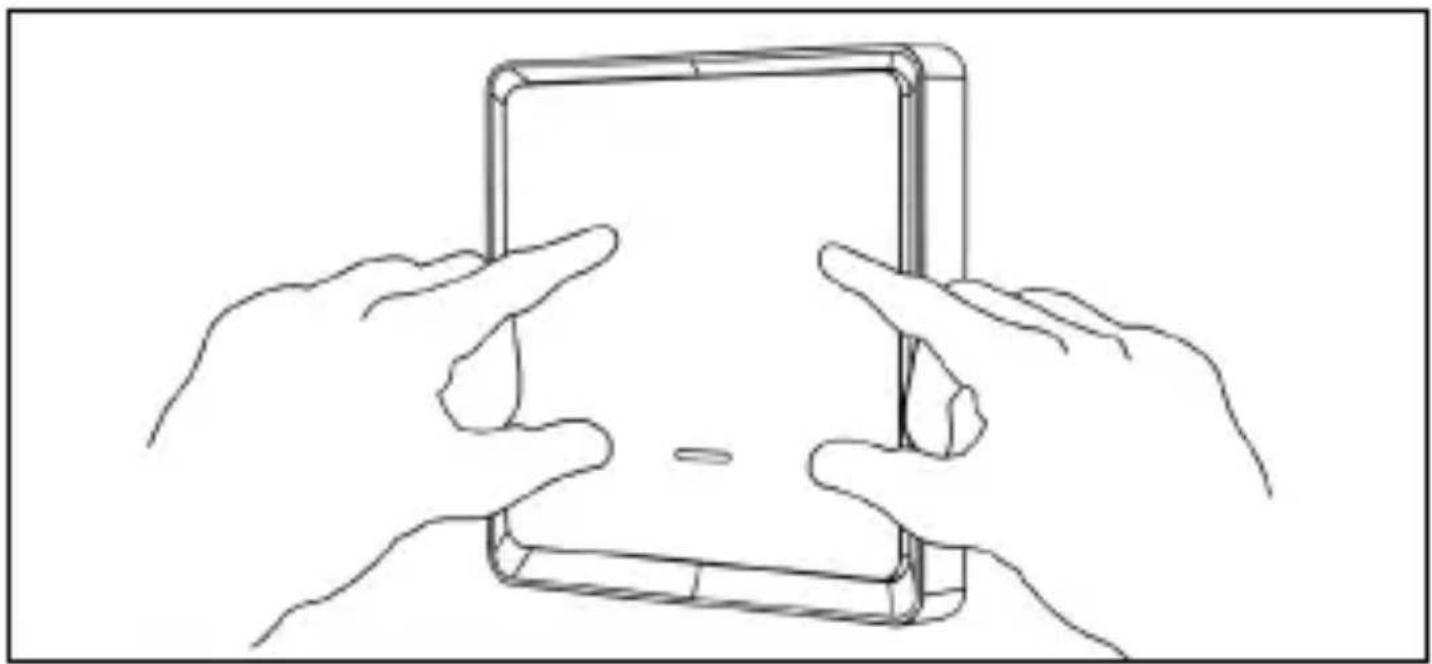

Připevněte kryt panelu k vypínači zacvaknutím.

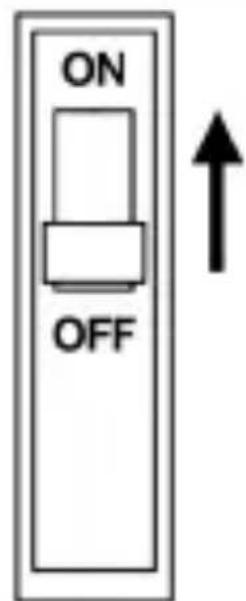

Zapněte jistič a otestujte funkčnost vypínače.

STAŽENÍ APLIKACE A SPÁROVÁNÍ

1. Chytrý vypínač musíte mít nejdříve úspěšně nainstalovaný a připojený k napájení.
2. Mobilním telefonem naskenujte níže zobrazený QR kód a stáhněte si aplikaci Smart Life. Aplikaci můžete také vyhledat manuálně v App Store (Apple) nebo Google Play (Android) pod názvem „Smart Life“.

1. Otevřete aplikaci Smart Life a zaregistrujte se (v případě, že registraci ještě nemáte).
2. Mobilní telefon připojte k WiFi síti 2,4 GHz.
3. Vypínač se po připojení do napájení rozbliká červeně, což znamená, že je v režimu párování.

4. V případě, že časový interval pro párování uplynul, stiskněte tlačítko na vypínači po dobu 5 s.

5. Otevřete aplikaci Smart Life a poklepnutím na modré „+“ vpravo nahoře vyhledejte Chytrý vypínač „Single Switch“, nebo „Dual Switch“ pomocí volby „Add Device“ v kategorii „Electrical“ → „Switch (WiFi)“, nebo využijte funkci automatického vyhledávání zařízení.

6. Dále postupujte dle pokynů v aplikaci

RESET

Stiskněte a podržte tlačítko vypínače po dobu 5 sekund.

ŘEŠENÍ PROBLÉMŮ

Jaký je dosah ovládání? Vzdálenost mezi výrobkem a Wi-Fi směrovače nebo bránou nepřesahuje 25 metrů. Pokud jsou přítomny dělící stěny, zvažte jejich materiál a tloušt'ku, protože mohou ovlivnit komunikaci. Uživatelé možná budou muset upravit umístění směrovače nebo brány nebo zvýšit jejich počet pro optimální komunikaci výrobku. Bude přepínač fungovat i bez připojení k síti? V případě odpojení od sítě bude vypínač během této doby bez možnosti využití všech ovládacích prvků aplikace, inteligentních propojení a dalších síťové funkcí. Místní ovládání zůstane neovlivněno.

Pokud se vypínač nezapíná, zkontrolujte, zda je připojen k nulovému vodiči, protože tento vypínač toto připojení pro svůj provoz vyžaduje. Chybějící nulové vedení na určeném místě znemožní fungování vypínače.

Nelze se připojit k aplikaci? Zkontrolujte, zda jsou mobilní telefon i zařízení ve stejné síti Wi-Fi. Ujistěte se, že je zařízení napájeno a v režimu párování se silným signálem pro efektivní komunikaci.

Likvidace: Symbol přeškrtnutého kontejneru na výrobku, v přiložené dokumentaci či na obalech znamená, že ve státech Evropské Unie musí být veškerá elektrická a elektronická zařízení, baterie a akumulátory po skončení jejich životnosti likvidovány odděleně v rámci tříděného odpadu. Nevyhazujte tyto výrobky do netříděného komunálního odpadu.

PROHLÁŠENÍ O SHODĚ

Tímto společnost Abacus Electric, s.r.o. prohlašuje, že telefon EVOLVEO WiFi Single Switch a WiFi Dual

Switch splňuje požadavky norem a předpisů, které jsou relevantní pro daný typ zařízení.

Plné znění Prohlášení o shodě naleznete na http://ftp.evolveo.com/ce/

Dovozce / Výrobce

Abacus Electric, s.r.o.

Planá 2, 370 01, Česká republika

Výrobce / Výrobca / Manufacturer / Gyártó

Vyrobeno v P.R.C.

Všechna práva vyhrazena. Vzhled a technická specifikace výrobku se mohou změnit bez předchozího upozornění.
