NÁVOD K OBSLUZE FZP 5216-B Fieldmann

Děkujeme vám, že jste si zakoupili tuto řetězovou pilu. Než ji začnete používat, přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího použití.

OBSAH

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY 31

Důležitá bezpečnostní upozornění 31

Obal 31

Návod k použití....31

1. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI....32

2. BEZPEČNOSTNÍ POKYNY 33

Před použitím stroje....33

Bezpečnost obsluhy, pracovní vybavení a oděv 33

Pokyny pri manipulaci s palivem....35

1. POPIS STROJE A OBSAH DODÁVKY 36

Popis stroje (viz Obr. 1)....36

1. INSTALACE OPĚRNÝCH ZUBŮ, VODÍCÍ LISTY A RETĚZU ......37

Instalace opěrných zubů....37

Instalace vodící lišty a řetězu 37

1. PALIVO A OLEJ PRO MAZÁNÍ ŘETĚZU 38

Naplnění nádržky olejem 38

Příprava palivové směsi 38

Skladování paliva....39

1. PŘÍPRAVA NA POUŽITÍ......39

Brzda řetězu (Obr. 1, bod 9)....40

Kontrola funkce brzdy....40

1. SPUŠTĚNÍ A VYPNUTÍ PILY 40

Startování studeného motoru 40

Startování zahřátého motoru....41

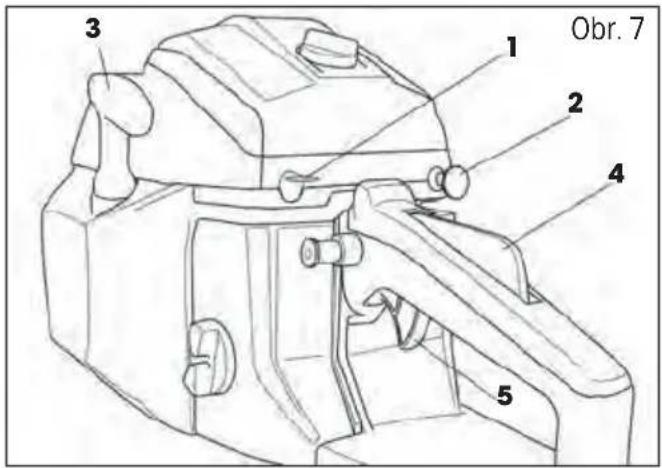

Regulace otáček 41

Zastavení motoru....41

Kontrola mazání řetězu 41

1. SEŘÍZENÍ NAPNUTÍ ŘETĚZU....42

2. ŘEZÁNÍ 42

Bezpečnostní brzda (ochrana proti zpětnému rázu) 42

Kácení stromu....43

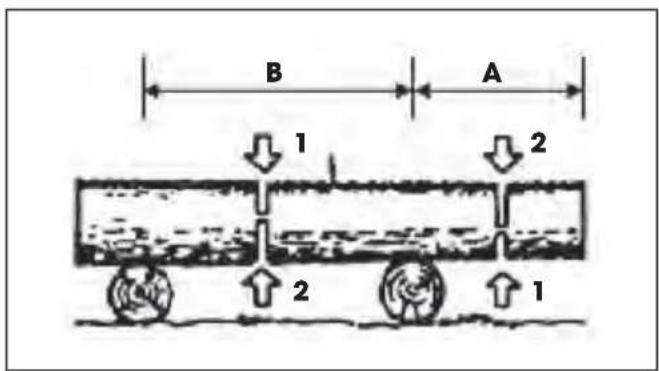

Řezání polen 43

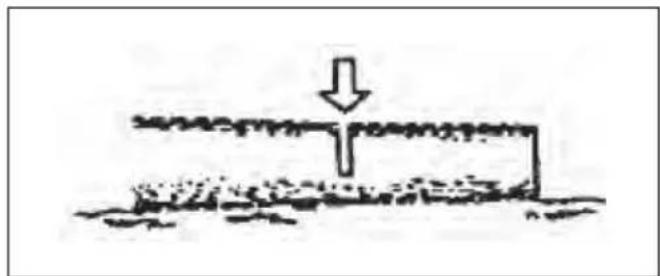

Poleno ležící na zemi....43

Poleno nad zemí 44

Odvětvování padlého stromu 44

1. ČIŠTĚNÍ A ÚDRŽBA NÁŘADÍ 44
   Údržba po každém použití......44
   Čištění tělesa řetězové pily....45
   Údržba vodicí lišty 45
   Běžná údržby vodicí lišty 45
2. OSTŘENÍ PILOVÉHO ŘETĚZU 46
   Vybavení nezbytné pro ostření pilového řetězu....46
   Ostření zubů řetězu....46
   Pilování omezovacího zubu....47
3. VÝMĚNA PILOVÉHO ŘETĚZU....48
4. TABULKA ÚDRŽBY....49
5. ŘEŠENÍ PROBLÉMŮ......50
6. TECHNICKÉ PARAMETRY ....51
7. LIKVIDACE....52
8. PROHLÁŠENÍ O SHODĚ 53

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY

Důležitá bezpečnostní upozornění

Výrobek pečlivě vybalte a dejte pozor, abyste nevyhodili žádnou část obalového materiálu dříve, než najdete všechny součásti výrobku.
Výrobek uchovávejte na suchém místě mimo dosah dětí.
Čtěte všechna upozorněni a pokyny. Zanedbání při dodržování varovných upozorněni a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poraněni.

Obal

Výrobek je umístěn v obalu bránícím poškozením při transportu. Tento obal je surovinou a lze jej proto odevzdat k recyklaci.

Návod k použití

Než začnete se strojem pracovat, přečtěte si následující bezpečnostní předpisy a pokyny k používání. Seznamte se s obslužnými prvky a správným používáním zařízení. Návod pečlivě uschovejte pro případ pozdější potřeby. Minimálně po dobu záruky doporučujeme uschovat originální obal včetně vnitřního balícího materiálu, pokladní doklad a záruční list.

V případě přepravy zabalte stroj zpět do originální krabice od výrobce, zajistíte si tak maximální ochranu výrobku při případném transportu (např. stěhování nebo odeslání do servisního střediska).

POZNÁMKA: Předáváte-li stroj dalším osobám, předejte jej společně s návodem.

Dodržování přiloženého návodu k obsluze je předpokladem řádného používáni stroje. Návod k obsluze obsahuje rovněž pokyny pro obsluhu, údržbu a opravy.

Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování tohoto návodu.

2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI

Před použitím stroje si pozorně přečtěte návod k obsluze.

Při obsluze stroje noste ochranné pomůcky jako ochranné brýle, sluchátka apod.

Při obsluze řetězové pily používejte vždy obě ruce.

Při práci používejte ochranné rukavice.

Používejte pevnou izolační pracovní obuv.

Pozor! Nebezpečí zpětného rázu

Varování! Pozor!

3. BEZPEČNOSTNÍ POKYNY

⚠ POZOR! Bezpečnostní pokyny uvedené v tomto návodu k obsluze označené symbolem obsahuji kritické body, na které je potřeba dávat pozor při obsluze stroje, aby nedošlo k vážným či smrtelným poraněním. Přečtěte si prosím důkladně bezpečnostní instrukce a dodržujte je.

⚠ POZOR! Tento symbol označuje pokyny, které musí být dodržovány, aby nedošlo k nehodám, které mohou mít za následek vážné či smrtelné zraněni.

POZNÁMKA: Tento symbol označuje nápovědu nebo pokyny užitečné při obsluze přístroje.

Před použitím stroje

* Před použitím stroje si pozorně přečtěte návod k obsluze.
* Přístroj nepoužívejte, jste-li pod vlivem alkoholu nebo omamných látek, jste-li unaveni nebo vyčerpání. Přístroj nepoužívejte v případě užívání léků, které by mohly ovlivnit a omezit vaše rozhodovací schopnosti při bezpečné obsluze stroje.
Nepoužívejte stroj ve vnitřních prostorách, uvolněné plyny obsahuji škodlivý oxid uhelnatý.
Nikdy nepoužívejte přístroj za podmínek uvedených níže:

• Pokud je pracovní plocha kluzká nebo v případě, že klimatické podmínky Vám nedovoluji při obsluze stroje udržet stabilní postoj.
• Pokud je tma, silná mlha, nebo za špatných klimatických podmínek, které omezuji viditelnost pracovní plochy.
• Za deště, bouřky, silného větru nebo za jiných podmínek, kterou mohou byt nebezpečné při používáni stroje.

Pokud pilu používáte poprvé, před začátkem práci se prosím poradťe se zkušeným pracovníkem.
V důsledku únavy nebo fyzického vyčerpání může dojit k nepozornosti, která může mít za následek vážné poranění
* Omezte dobu obsluhy stroje na cca 10 minut v případě jednoho použiti a snažte se mezi jednotlivými pracemi zhruba 10–20 minut odpočívat. Omezte celkové množství práci během jednoho dne na zhruba 2 hodiny.
Ujistěte se, že mate návod k obsluze při sobě, pokud byste jej potřebovali použít.
Pokud přístroj prodáváte, půjčujete nebo předáváte, ujistěte se, že jej předáváte spolu s návodem k obsluze.
Nikdy nedovolte dětem, nebo jiným osobám, které nejsou dostatečně seznámeny s návodem k obsluze, aby použivali tento přístroj.

Bezpečnost obsluhy, pracovní vybavení a oděv

Při obsluze řetězové pily byste měli nosit následující pracovní oblečení a ochranné pomůcky:

• Helmu
• Ochranné brýle nebo ochranný štít na obličej
• Pracovní rukavice
  – Protiskluzové pracovní boty
• Ochranná sluchátka

A dále byste sebou měli mít

• Nářadí přiložené v balení
  – Dostatečnou rezervu paliva a oleje pro mazání řetězu
  – Pomůcky, kterými vyznačíte pracovní oblast (lano, varovné značky)
• Píšťalku (pro přivolání pomoci)
  – Pilku nebo sekeru (pro připadne odstranění překážek)

Při práci nikdy nepoužívejte volny oděv, šperky, které by mohly byt zachyceny pilou. Při práci nepoužívejte sandály nebo nepracujte naboso.
Zkontrolujte pracovní plochu, předmět řezání a směr řezání. Odstraňte překážky.
Nikdy nezačinejte práce, pokud není pracovní plocha čista, nemate zajištěn stabilní postoj a nemate naplánovánu únikovou cestu před padajícím stromem.
Dbejte zvýšené opatrnosti a udržujte kolemjdoucí a domácí zvířata mimo pracovní prostor a to ve vzdálenosti minimálně 2,5 násobku délky řezaného objektu.
Zkontrolujte poškozené, opotřebené nebo chybějící součásti stroje. Nikdy stroj nepoužívejte, je-li poškozený, nesprávně seřízený nebo je nekompletní. Ujistěte se, že řetěz se přestane točit, je-li páčka plynu uvolněná.
Udržujte rukojeti suché, čisté a bez skvrn od oleje nebo paliva.
Nedotýkejte se tlumiče, zapalovací svíčky nebo jiných kovových částí motoru, pokud je stroj zapnuty nebo těsně po jeho vypnuti - hrozí riziko popálení nebo úrazu elektrickým proudem.
Věnujte mimořádnou pozornost řezání tenkých větvi a kmínku, protože křehký materiál může byt zachycen řetězem, vymrštěn proti obsluze a může tak způsobit ztrátu rovnováhy.
Při řezání napružených větvi pamatujte na možnost jejich vymrštěni po uvolnění napěti přeříznutím vláken dřeva.
Zkontrolujte a odstraňte suché větve, které by se mohly uvolnit z padajícího stromu.
Pokud přístroj odkládáte, ujistěte se, že je vypnutý.

⚠ POZOR na zpětný ráz! Ke zpětnému rázu může dojit, když se přední část lišty dostane do kontaktu s objektem nebo když řezaný materiál sevře řetěz v řezu. Při kontaktu s objektem může dojít k vymrštění pily se současným pohybem lišty nahoru a vzad směrem k obsluze. Sevření řetězu v řezu může vest k rychlému zpětnému pohybu lišty směrem k obsluze. Obě tyto reakce mohou vest ke ztrátě kontroly nad pilou s následnými těžkými úrazy. Nespoléhejte pouze na bezpečnostní zařízeni pily. Jako uživatel pily musíte neustále dodržovat několik pravidel k předcházení úrazům nebo škodám.

Pokud jste seznámeni s principem zpětného rázu, můžete snížit nebo vyloučit moment překvapeni. Nečekané reakce vedou k nehodám.
Je-li motor v chodu, pilu pevně uchopte oběma rukama, pravou ruku na zadní rukojeti a levou ruku na přední. Rukojeti pily pevně obemkněte palcem směřujícím proti ostatním prstům. Pevné uchopení pomůže omezit zpětný raz a udržet pilu pod kontrolou.
Na pracovišti nesměji byt žádné překážky. Volny konec lišty nesmí při práci s pilou zavadit o větev, kmen nebo jinou překážku.
* Řezejte při vysokých otáčkách motoru.
Při řezání nesmí dojit ke ztrátě stabilního postoje, řezání provádějte nejvýše do výšky ramen.
Dodržujte pokyny výrobce k mazání a ostření řetězu.
Používejte pouze náhradní řetězy a lišty uvedené výrobcem nebo jejich ekvivalenty.

Pokyny pri manipulaci s palivem

Motor stroje je navržen tak, že využívá směs paliva, která je vysoce hořlavá. Nikdy neskladujte nádoby s palivem nebo nedoplňujte palivo v blízkosti otevřeného ohně, kamen, elektrických rozvodů, svařovacích práci nebo jiného zdroje tepla nebo ohně, které by mohlo vézt ke vznícení.

Při obsluze stroje nebo při doplňování paliva je zakázáno kouřit.
V případě doplňování paliva se ujistěte, že je stroj vypnutý a že se v jeho blízkosti nevyskytuje žádný zdroj otevřeného ohně.
Pokud dojde k potřísnění přístroje palivem, použijte suchy hadřík a skvrny vysušte.
Po doplnění paliva zašroubujte uzávěr palivové nádrže a odneste přístroj do vzdálenosti minimálně 3 m od místa, kde bylo palivo doplněno a poté stroj nastartujte.

4. POPIS STROJE A OBSAH DODÁVKY

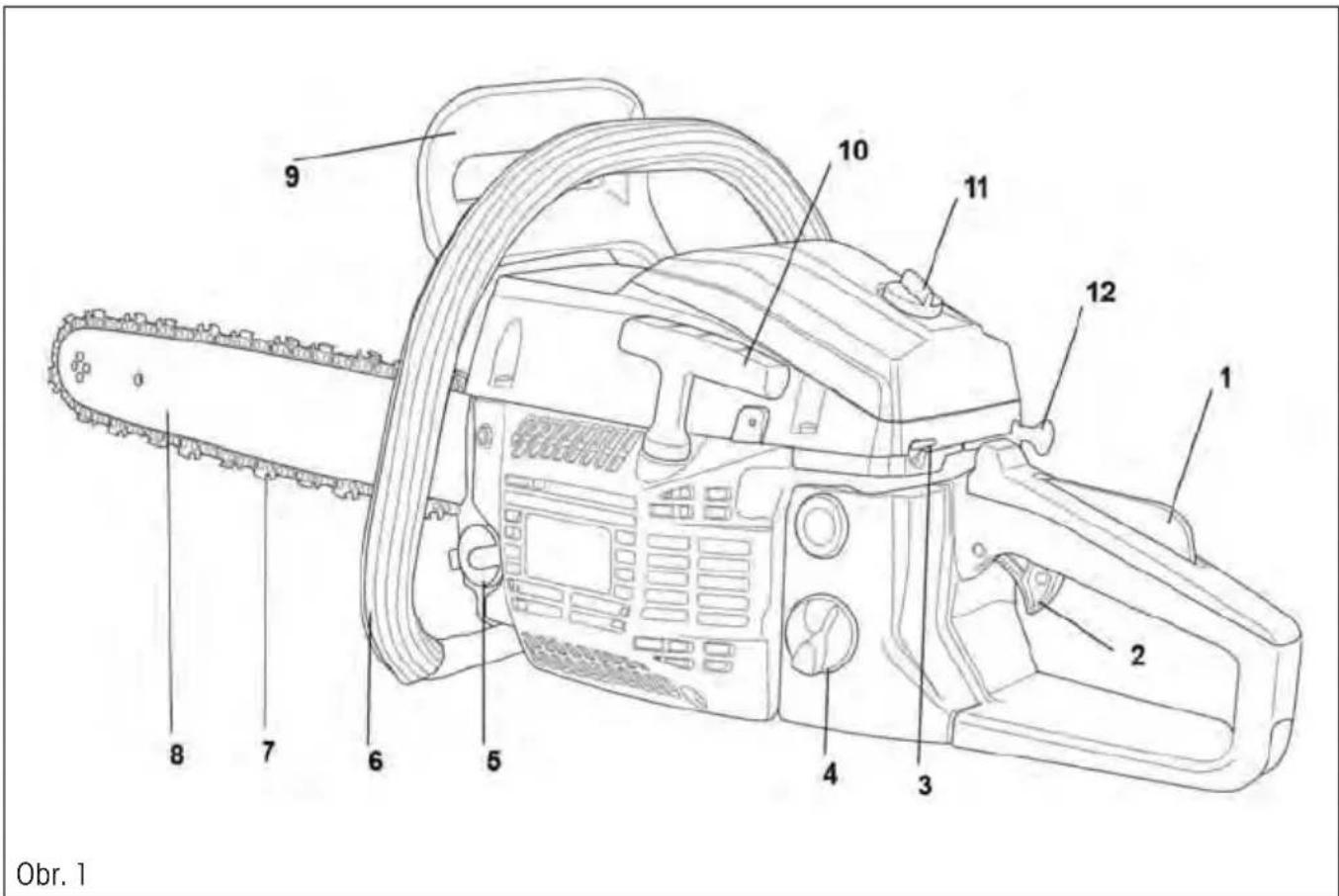

9 10 11 12 1 2 8 7 6 5 4 3 Obr. 1

1. Bezpečnostní pojistka plynu
2. Ovládání plynu
3. Hlavní vypínač
4. Zátka palivové nádrže
5. Zátka olejové nádrže

6. Přední madlo

7. Retěz

8. Vodící lišta
9. Bezpečnostní brzda
10. Madlo startování
11. Šroub krytu vzduchového fi ltru
12. Ovládání sytiče

Obsah balení: Benzínová pila, lišta 405 mm, řetěz, plastový kryt lišty, kalibrovaná nádoba na přípravu palivové směsi, sada nářadí s pilníkem.

5. INSTALACE OPĚRNÝCH ZUBŮ, VODÍCÍ LIŠTY A ŘETĚZU

⚠ POZOR! Při instalaci a při provádění kontrol řetězu používejte vždy ochranné rukavice, abyste zabránili zraněním způsobeným ostrými břity řetězu.

Instalace opěrných zubů

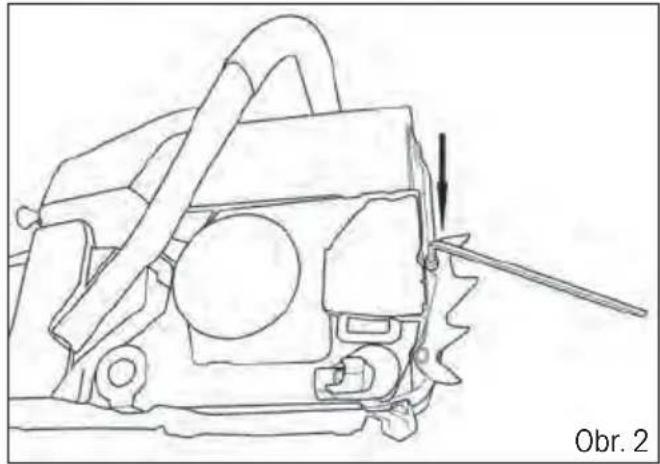

* Pomocí přiloženého šestihranného klíče a šroubů připevněte opěrné zuby, viz obrázek (Obr. 2).

Instalace vodící lišty a řetězu

* Páka bezpečnostní brzdy (Obr. 1, bod 9) musí být odjištěna (přitáhněte směrem k hornímu madlu)
* Povolte dvě matice a sejměte kryt řetězky (Obr. 3, bod 2).

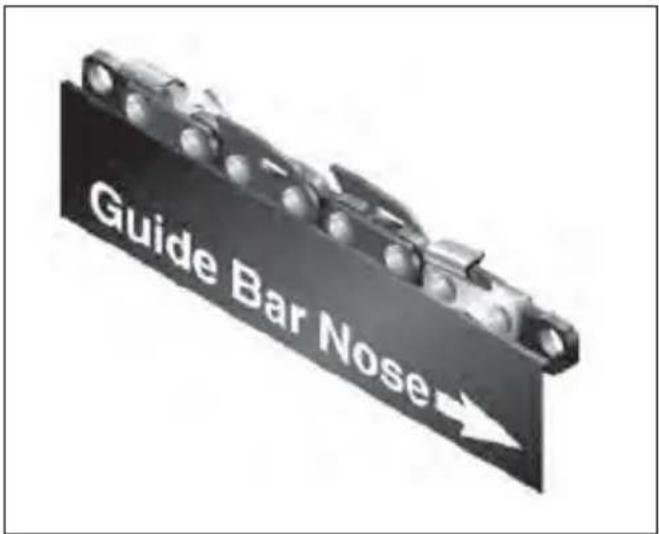

* Retěz nasadte na lištu a poté navlékněte na retězku (pastorek). Současně prídržujte retěz na liště

⚠ POZOR! Čep dopínání řetězu (Obr. 3, bod 3) musí zapadnout do otvoru v lište (Obr. 3, bod 4). Polohu tohoto čepu lze nastavit šroubem pro dopínání řetězu (Obr. 5)

⚠ POZOR! Dbejte na to, aby byl řetěz vždy správně usazen v prstenci řetězky (Obr. 4). V případě, že tomu tak není může dojít k poškození pily.

Nasad'te zpět kryt řetězky. Šrouby zcela neutahujte, dotáhněte je pouze rukou, aby bylo možné dopnout řetěz
* Retěz dopněte dopínacím šroubem (Obr. 5) a následně dotáhněte matice krytu řetězky přiloženým trubkovým klíčem

⚠ POZOR! Napnutí řetězu je správné, můžete-li řetěz zvednout z vodicí lišty a je-li jeho výška v horizontální poloze uprostřed vodicí lišty 3 až 4 mm.

Naplnění nádržky olejem

⚠ POZOR! Nový řetěz vyžaduje určitou dobu záběhu, která trvá zhruba 5 minut. V této fázi je velmi důležité mazání řetězu. Po této době záběhu zkontrolujte napnutí řetězu a je-li to nutné, proved'te jeho další seřízení.

Nádržka na olej u dodané pily je prázdná. Před prvním použitím pily naplňte tuto nádržku olejem.
Používejte pouze olej určený pro ztrátové mazání

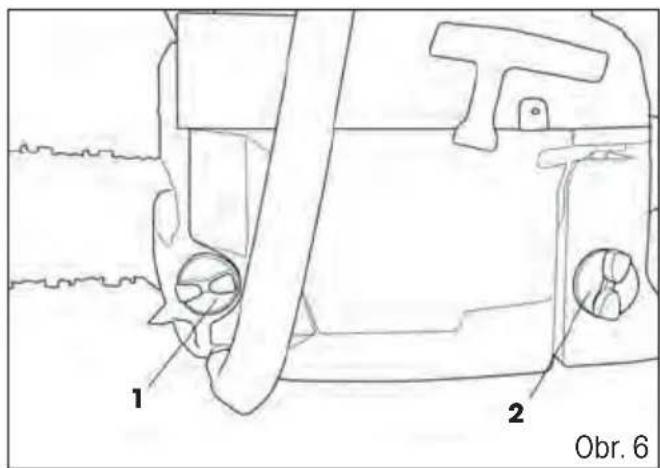

Odšroubujte víčko plnicího otvoru (Obr. 6, bod 1).
Nalijte do nádržky olej (dávejte pozor, abyste zabránili znečištění oleje během plnění nádržky).
Zašroubujte víčko plnicího otvoru.
* Před použitím pily by nádržka na olej neměla být nikdy zcela prázdná, hrozilo by poškození lišty a řetězu
* Kontrolu stavu hladiny oleje lze provést opticky po odšroubování víčka.

⚠️ POZOR! Nepoužívejte olej, který byl již použit nebo zpracován, protože by mohlo dojít k poškození olejového čerpadla.

Příprava palivové směsi

⚠️ POZOR! Nikdy nedoplňujte palivo do palivové nádrže na uzavřeném a nevětraném místě.
⚠️ POZOR! Nedoplňujte palivo v blízkosti otevřeného plamene nebo zdroje jiskření.
⚠️ POZOR! Nádrž nepřelijte. Před nastartováním motoru zajistěte, aby byly setřeny všechny zbytky rozlitého paliva.
⚠️ POZOR! Je-li motor horký, NEDOPLŇUJTE PALIVO.
* Pro tento typ dvoutaktního motoru je používán mix bezolovnatého benzínu s olejem pro dvoutaktní motory, a to v poměru 25:1
⚠️ POZOR! Palivová směs namíchaná v jiném poměru může způsobit poškození motoru. Ujistěte se, zda je tato směs namíchaná správně.
Při míchání benzínu s motorovým olejem pro dvoudobé motory používejte pouze benzín, který neobsahuje ŽÁDNÝ ETANOL nebo METANOL (typy alkoholu).
Používejte kvalitní benzín s oktanovým číslem 95 nebo vyšším. Takto pomůžete zabránit možnému poškození palivového systému a jiných částí motoru.
* Pro namíchání palivové směsi doporučujeme použít kalibrovanou nádobu přiloženou v balení pily. NEPROVÁDĚJTE MÍCHÁNÍ BENZÍNU A OLEJE PŘÍMO V PALIVOVÉ NÁDRŽI.
Odšroubujte zátku palivové nádrže (Obr. 6, bod 2) a nalijte palivo. Poté našroubujte zátku zpět.

Skladování paliva

Skladujte palivo pouze v čistém, bezpečném a schváleném kanystru. Nastudujte si a dodržujte místní předpisy týkající se typu a umístění kanystrů s palivem.

POZOR! Palivo pro dvoudobé motory se může separovat. Před každým použitím každý kanystr s palivem řádně protřepejte.

POZOR! Skladované palivo stárne. Nemíchejte si více paliva, než předpokládáte, že spotřebujete do jednoho měsíce.

DŮLEŽITÉ: Dbejte pokynů pro přípravu palivové směsi! Nedodržení pokynů může vést k poškození motoru! Nepoužívejte palivo, které bylo skladováno déle než dva měsíce. Palivová směs skladovaná déle než dva měsíce způsobí problémy při startování a nižší výkon motoru. Bude-li palivová směs skladována déle než dva měsíce, měla by být odstraněna a musí být použito nové palivo.

POZOR! Používání benzínové řetězové pily může být regulováno místními předpisy.

Zkontrolujte poškozené, opotřebené nebo chybějící součásti stroje. Nikdy stroj nepoužívejte, je-li poškozený, nesprávně seřízeny nebo je nekompletní
Zkontrolujte, zda nedošlo k uvolnění šroubů, matic a montážních prvků. Uvolněné šrouby dotáhněte.
Zkontrolujte, zda není znečišten vzduchový fi ltr. Před zahájením práce odstraňte ze vzduchového fi ltru všechny nečistoty.
Zkontrolujte dopnutí řetězu. Správně dopnutý řetěz můžete zvednout uprostřed vodicí lišty v horizontální poloze 3 až 4 mm
Udržujte rukojeti suché, čisté a bez skvrn od oleje nebo paliva.
Ujistěte se, zda nedochází k únikům z palivové nádrže.
Zkontrolujte pracovní plochu, předmět řezaní a směr řezání. Odstraňte překážky.
Nikdy nezačinejte práci, pokud není pracovní plocha čistá, nemáte stabilní postoj a nemáte naplánovanou únikovou cestu před padajícím stromem.
Dbejte zvýšené opatrnosti a udržujte kolemjdoucí a domácí zvířata mimo pracovní prostor, a to ve vzdálenosti minimálně 2,5 násobku délky řezaného objektu.

UPOZORNĚNÍ: Doporučená kombinace lišty a řetězu vyplývá z technických parametrů uvedených v kapitole 14. Pilu nepoužívejte s delší lištou než 18" (45 cm). Použití delší lišty může způsobit výrazný pokles výkonu.

Brzda řetězu (Obr. 1, bod 9)

Tato pila je vybavena automatickou brzdou, která zastaví rotaci řetězu v případě, že během provozu dojde k zpětnému nárazu. Brzda je spouštěna automaticky působením setrvačné síly na závaží umístěné pod předním krytem. Tuto brzdu lze také obsluhovat ručně sklopením předního ochranného rámu dolů směrem k liště. Brzda se opět uvolní přitažením předního ochranného rámu zpět k madlu pily.

⚠️ POZOR! Před každým použitím ověřte následujícím způsobem, že je brzda řetězu funkční.

Kontrola funkce brzdy

* Položte pilu v chodu na zem a na 1 až 2 sekundy ji nechejte v chodu v maximálních otáčkách.
Zatlačte páku brzdy (Obr. 1, bod 9) dopředu. Řetěz by se měl ihned zastavit.
⚠️ POZOR! Zastavuje-li se řetěz pomalu nebo nezastaví-li se vůbec, pilu nepoužívejte a kontaktujte autorizované servisní středisko.
Chcete-li brzdu uvolnit, přitáhněte páku brzdy směrem k horní rukojeti tak, abyste uslyšeli typický cvaknutí.
⚠ POZOR! Ujistěte se, zda je funkce brzdy řetězu v pořádku. Správně fungující brzda řetězu Vás ochrání proti případnému úrazu, který může způsobit zpětný ráz. V případě, kdy brzda nepracuje správně, svěřte její seřízení nebo opravu autorizovanému servisu.

8. SPUŠTĚNÍ A VYPNUTÍ PILY

⚠️ VAROVÁNÍ

* Před nastartováním motoru se ujistěte, že se řetěz volně pohybuje po liště a nedotýká se žádného cizího předmětu.
Při minimálních otáčkách motoru se řetěz pily nesmí otáčet. V opačném případě kontaktujte autorizované servisní středisko, aby provedlo kontrolu a problém odstranilo.
* Před nastartováním motoru se ujistěte, že se páčka plynu pohybuje volně.

⚠ UPOZORNĚNÍ: Vystavení vibracím může způsobit poškození zdraví osob, které trpí problémy oběhového systému nebo nervovými problémy. Pokud se projeví fyzické symptomy, jako znecitlivění, snížení citlivosti, snížení normální sily nebo změny zabarveni pokožky, obraťte se na lékaře. Tyto symptomy se obvykle projeví na prstech, rukou nebo zapěsti.

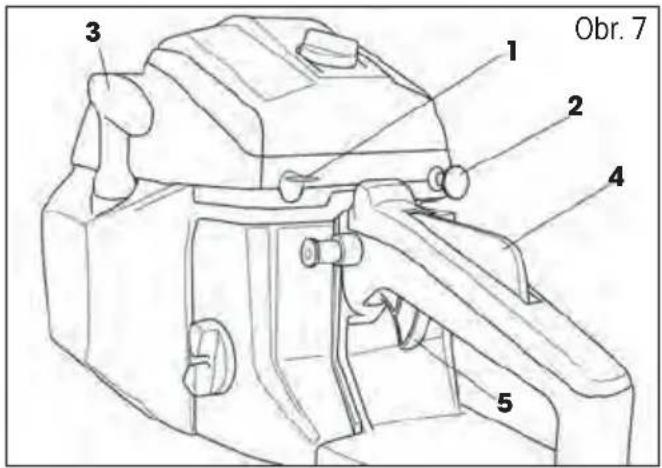

Startování studeného motoru

1. Nastavte hlavní vypínač do horní polohy (viz Obr. 7, bod 1)
2. Vytáhněte páčku sytiče (Obr. 7, bod 2), ale nemanipuluje s páčkou ovládání plynu.
3. Pilu položte na rovnou zem tak, aby byla stabilní a tahejte za rukojeť startovací šňůry, dokud nedojde k protočení motoru (motor projeví snahu nastartovat) (Obr. 8).
4. V tomto okamžiku zatlačte páčku sytiče zpět (Obr. 7, bod 2) a opětovným taháním za startovací šňůru motor nastartujte.

⚠ROZOR! Příliš dlouhé protáčení motoru s vytaženou páčkou sytiče způsobí přeplavení motoru a problémy s jeho startováním.

1. Před zahájením práce nechejte motor několik minut zahřívat na provozní teplotu.

Startování zahřátého motoru

1. Nastavte horní vypínač do horní polohy (viz Obr. 7, bod 1)
2. Tahejte za rukojeť startovací šňůry, dokud nedojde k nastartování motoru (Obr. 8) NEPOUŽÍVEJTE SYTIČ!

⚠ POZOR! Došlo-li k úplnému spotřebování paliva v palivové nádrži, po doplnění paliva zopakujte kroky pro STARTOVÁNÍ STUDENÉHO MOTORU.

Regulace otáček

* Pro zvýšení otáček stiskněte nejdříve dlaní bezpečnostní pojistku plynu (Obr. 7, bod 4) a posléze palcem stlačte páčku ovládaní plynu (Obr. 7, bod 5)

* Pro snížení otáček uvolněte páčku ovládání plynu

3 1 2 4 5 Obr. 7

Uvolněte páčku ovládání plynu (Obr. 7, bod 5) a přepněte hlavní vypínač do polohy „Stop“ (Obr. 1, bod 1).

⚠️ VAROVÁNÍ

Výfukové plyny motoru obsahují chemické látky, které jsou zdraví škodlivé. Nikdy tyto plyny nevdechujte. Pilu vždy startujte mimo budovu.

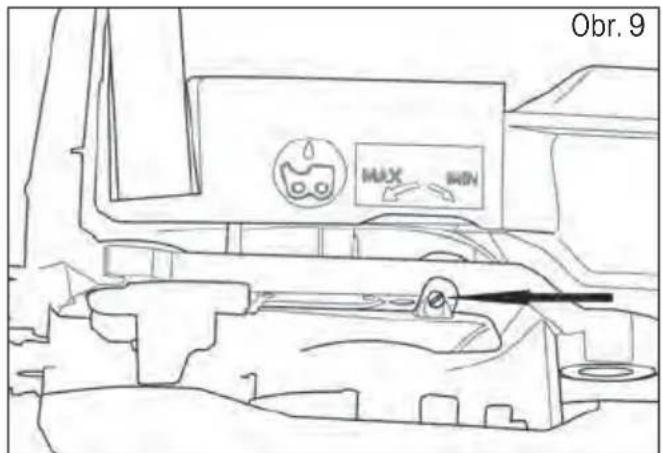

Kontrola mazání řetězu

⚠ POZOR! Dodržujte bezpečnostní opatření a zabraňte kontaktu vodicí lišty s povrchem terénu. Používejte toto nářadí bezpečně a udržujte minimální vzdálenost od země 20 cm.

* Před zahájením práce zkontrolujte namazání řetězu a množství oleje v nádržce pily. Zapněte pilu a držte ji nad zemí. Uvidíte-li zvětšující se stopy po oleji, mazání řetězu probíhá správně. Nebudou-li na zemi žádné stopy oleje, nastavte sílu mazaní na spodní straně pily (Obr. 9)

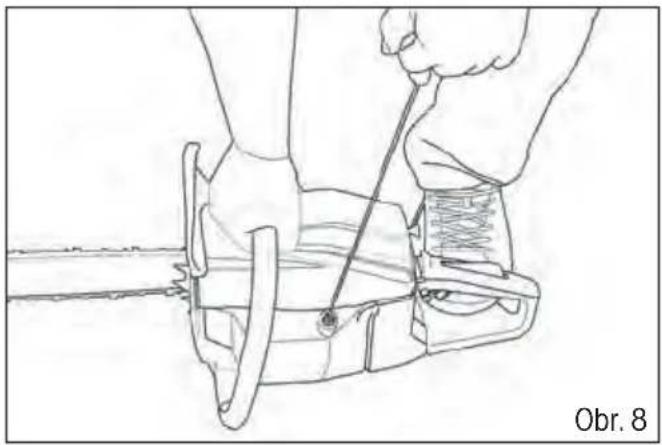

V případě, že ani poté není řetěz dostatečně mazán, očistěte výstupní otvor pro olej (pod krytem řetězky), horní otvor napínání řetězu a rozvod oleje, případně kontaktujte autorizované servisní středisko.

9. SEŘÍZENÍ NAPNUTÍ ŘETĚZU

⚠ POZOR! Během provozu má řetěz pily působením vyšší teploty tendenci se prodlužovat. Delší řetěz se uvolňuje a může sklouznout z vodicí lišty.

Povolte upínací matice krytu řetězky.
Ujistěte se, že je řetěz nasazen ve vodicí drážce vodicí lišty.
* Pro otočení seřizovacího šroubu napnutí řetězu (Obr. 5) použijte šroubovák. Otáčejte seřizovacím šroubem, dokud nedosáhnete požadovaného napnutí řetězu (měli byste řetěz zvednout uprostřed vodicí lišty v horizontální poloze zhruba do výšky 3 až 4 mm).
* Pevně utáhněte upínací matice vodicí lišty.
⚠ POZOR! Řetěz příliš nenapínejte. Přílišné napnutí zahřátého řetězu může vést k jeho nadměrnému napnutí po vychladnutí.

10. ŘEZÁNÍ

POZOR! Než budete pokračovat, přečtěte si kapitolu „Bezpečnostní pokyny“. Doporučujeme získat zkušenosti při řezání menších polen. Tím se také s pilou seznámíte.

Vždy dodržujte bezpečnostní pokyny. Řetězovou pilu lze používat pouze křezání dřeva. Je zakázáno řezat jiné materiály. Vibrace a zpětný raz se pro různé materiály liší. Pilu nepoužívejte jako páku ke zvedání, přemísťování nebo rozbíjení objektů. Je zakázáno k pile připevňovat součásti nebo přípravky jiné než uvedené v technické dokumentaci.
Pilu není nutné do řezu tlačit. Když motor běží na plný plyn, pilu přitlačujte jen zlehka.
Dojde-li k zachycení řetězu v řezu, nezkoušejte jej uvolnit tahem, ale řez roztáhněte klínem nebo pákou.

Bezpečnostní brzda (ochrana proti zpětnému rázu)

Tato pila je vybavena brzdou řetězu, která, pokud pracuje správně, v případě zpětného rázu ihned řetěz zastaví. Činnost brzdy řetězu je nutno zkontrolovat před každým použitím pily. Pilu spusťte na plný plyn po dobu 1–2 sekund a pote sklopte přední ochranný kryt. Řetěz se musí ihned zastavit i při plných otáčkách motoru. Pokud se řetěz zastavuje pomalu nebo nezastaví vůbec, kontaktujte autorizované servisní středisko.
Je mimořádně důležité před každým použitím zkontrolovat funkčnost brzdy řetězu a stav nabroušení řetězu, aby byla zachována potřebná úroveň bezpečnosti pily při zpětném rázu. Odstraněním bezpečnostního příslušenství, při nesprávné údržbě či při použiti nevhodné lišty nebo řetězu může v případě zpětného rázu dojit k těžkým úrazům.

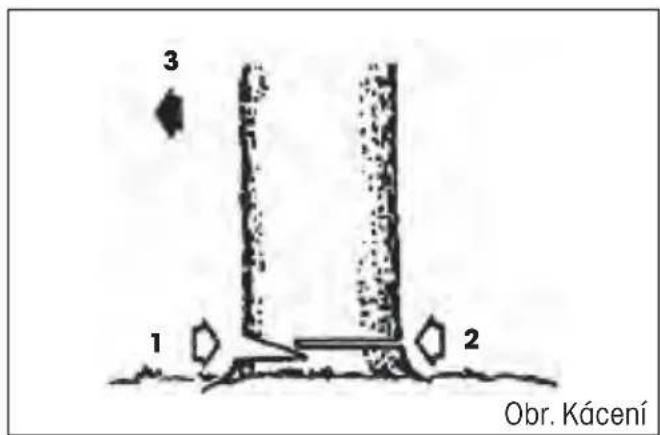

Kácení stromu

* Rozhodněte o směru pádu stromu s přihlédnutím ke směru větru, náklonu stromu a poloze větvi a zvažte také všechny ostatní faktory, před započetím práce.

* Plocha okolo stromu musí být volná, bez překážek, musí umožňovat stabilní postoj. Úniková cesta musí být průchozí.

Do třetiny průměru kmenu proved'te klínový zářez z té strany, na kterou má strom spadnout. (viz Obr. Kacení, bod 1)

* Z opačné strany provedte oddělovací řez v úrovni nad klínovým zářezem. (viz obrázek Kácení, bod 2)

* Pád stromu bude probíhat směrem ke klínovému zářezu. (viz obrázek Kácení, bod 3)

3 1 2 Obr. Kácení

⚠ POZOR! Při kaceni stromů upozorněte ostatní osoby v okolí na potenciálně hrozící nebezpečí. Kácení stromů vyžaduje praxi a bez náležitých zkušeností ho nedoporučujeme provádět.

Řezání polen

⚠️ POZOR! Vždy udržujte stabilní postoj. Nestoupejte na polena.

⚠ POZOR! Před započetím práce se ujistěte, že jsou všechny komponenty na svém místě a všechny šrouby a matky jsou dotažené.

* Řezané poleno se může odvalovat. Zejména při řezání ve svahu stůjte vždy nad řezaným polenem.

* Předcházejte zpětnému rázu pily postupováním v souladu s instrukcemi uvedenými v kapitole „Bezpečnostní pokyny”.

Před zahájením práce zhodnoťte směr sily způsobující ohýbání řezaného kmene. Závěrečný řez vždy provádějte z opačné strany, než působí ohýbající sila, aby nedošlo k sevření lišty v řezu.

Pilu pronášejte pouze za předpokladu, že je motor vypnutý, a lišta chráněna ochranným krytem.

Poleno ležící na zemi

* Přeřízněte do poloviny, pote otočte a dořízněte z opačné strany.

V časti „A“ provedte řez zdola do třetiny polena a pote řez dokončete shora. V části „B“ provedte řez shora do třetiny a pote řez dokončete zdola.

B A 1 2 2 1

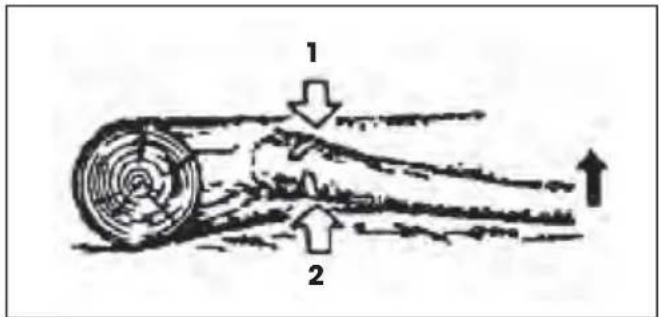

Odvětvování padlého stromu

Nejdříve zjistěte, na kterou stranu je větev ohnuta. Poté proved'te počáteční řez ze strany ohybu a poté dokončete řez z opačné strany.

⚠️ POZOR! Ohnutá větev se může vymrštit.

1 2

11. ČIŠTĚNÍ A ÚDRŽBA NÁŘADÍ

⚠ POZOR! Před čištěním, kontrolou nebo opravou pily musí být motor vypnutý a studený a musí být vyjmuta žhavící svíčka, aby nemohlo dojít k neplánovanému spuštění.

Údržba po každém použití

Demontujte lištu a celou pilu očistěte od usazených pilin pomocí štětce. K odstranění ulpívajících nečistot lze použít špachtli či šroubovák.

Vzduchový filtr:

Povolte šroub (Obr. 1, bod 11) a sejměte víko vzduchového filtru. Vyjměte vložku filtru a kartáčem odstraňte ulpělý prach. Je-li vložka filtru zanesena prachem, rozložte je na 2 části a properte je v benzinu. Pokud používáte stlačeny vzduch, provádí se vyfoukání směrem zevnitř.

Mazací otvor:

Demontujte lištu a zkontrolujte průchodnost mazacího otvoru.

Vodící lišta:

Po demontáži lištv odstraňte prach z drážek a mazacího otvoru.

Ostatní části:

Zkontrolujte případné uniky oleje, uvolněné úchyty a poškozeni hlavních částí, zejména v místech uchyceni rukojeti a lišty. Případně zjištěné závady musejí být před dalším použitím pily opraveny.

Čištění tělesa řetězové pily

Udržujte těleso řetězové pily čisté. Při čištění použijte měkký hadřík namočený v mýdlovém roztoku. Tímto hadříkem pečlivě očistěte těleso řetězové pily.

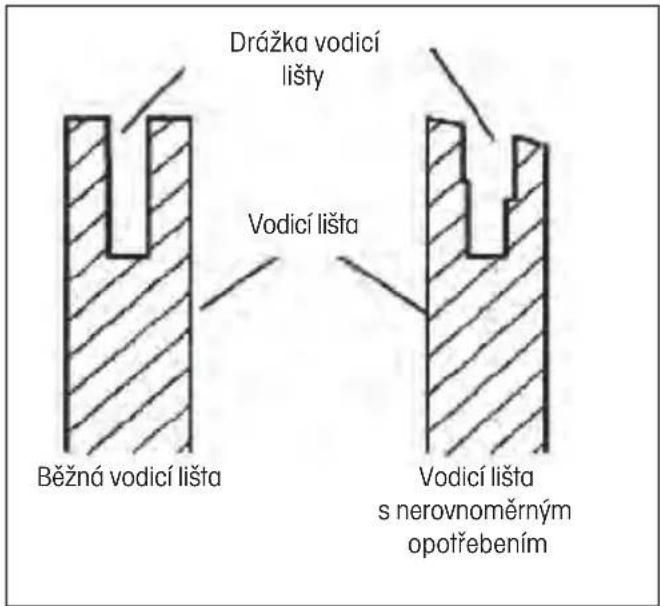

Údržba vodicí lišty

Nejvíce potíží s vodicí lištou nastává v důsledku nerovnoměrného opotřebení. K nerovnoměrnému opotřebení dochází většinou z důvodu nesprávného naostření řetězu a nesprávného nastavení omezovacího zubu. Při nerovnoměrném opotřebení lišty dochází k rozšířování vodicí drážky (viz Obrázek). Důsledkem je pak klapání řetězu a odpadávání nýtů. S pilou nelze provádět rovné řezy. V takovém případě vodicí lištu vyměňte za novou.

* Pred ostřením řetězu vždy zkontrolujte stav vodicí lišty. Použití opotřebené nebo poškozené lišty je velmi nebezpečné. Použitím opotřebené nebo poškozené lišty dojde k poškození řetězu. Řezání s takovým nástrojem bude také výrazně obtížnější a namáhavější.

Drážka vodicí lišty Vodicí lišta Běžná vodicí lišta Vodicí lišta s nerovnoměrným opotřebením

Běžná údržba vodicí lišty

* Demontujte vodicí lištu z tělesa řetězové pily.
Z drážky vodicí lišty pravidelně odstraňujte piliny. Při čištění použijte špachtli nebo drát.
* Olejové drážky vyčistěte po skončení každého pracovního dne.
* Vodicí lištu vyměňte, pokud:

• je ohnutá nebo popraskaná
• má těžce poškozenou nebo opotřebenou drážku

POZNÁMKA: Při výměně vodicí lišty postupujte dle pokynů uvedených v tomto návodu. Správný typ lišty najdete v přehledu technických údajů.

12. OSTŘENÍ PILOVÉHO ŘETĚZU

Pilový řetěz udržujte ostrý. Řezání bude výrazně rychlejší a především bezpečnější. Tupý řetěz zvyšuje opotřebení řetězky, vodicí lišty, řetězu a pohonu. Pokud musíte na pilu tlačit a při rezání se tvoří pouze piliny s pár odřezky, znamená to, že je řetěz tupý.

Za tímto účelem doporučujeme kontaktovat autorizovaný servis.

Vybavení nezbytné pro ostření pilového řetězu

Kulatý pilník viz specifi kace technických parametrů
* Omezovací zub
Vodítko pilníku
Svěrák
* Plochý pilník střední velikosti

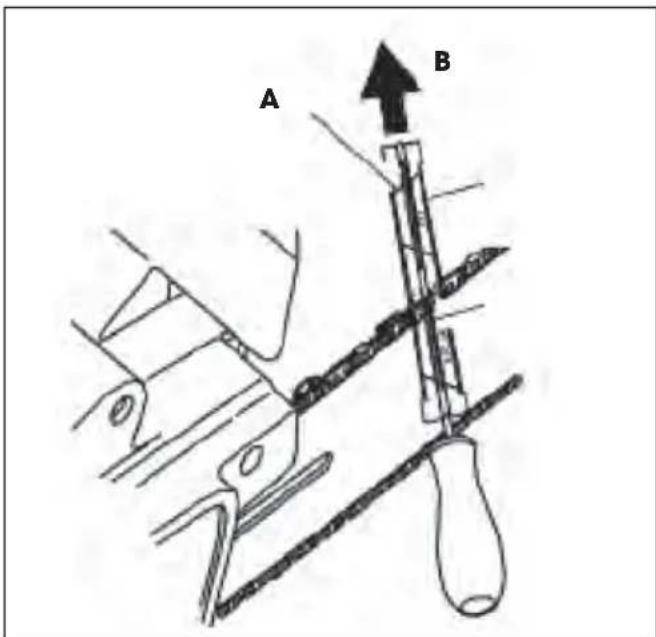

Ostření zubů řetězu

Použijte vodítko pro pilování pod úhlem 30° (značka A, viz obrázek).

Seřid'te napnutí pilového řetězu na správnou úroveň.
Upevněte vodicí lištu do svěráku, abyste měli řetěz ve stabilní poloze.

POZNÁMKA: Samotný řetěz neupevňujte.

Vtlačte kulatý pilník, vložený do vodítka, do drážky mezi horní plech a omezovací zub na řetězu. Řetěz by se měl dotýkat jak horního plechu, tak omezovacího zubu (viz obrázek).

POZNÁMKA: Pilujte ve středu vodicí lišty.

A B

POZNÁMKA: Na obrázku vidíte umístění vodítka pilníku a směr pilování zubů na levé straně řetězu.

Umístěte vodítko pilníku do požadovaného úhlu (značka A, viz obrázek). Ověřte si, že je značka 30° na vodítku pilníku zarovnaná se středem vodicí lišty. Jak se ujistíte, budete pilovat pod úhlem 30°.
Pilujte zub směrem zevnitř ven (ve směru B, viz obrázek), dokud nebude ostrý. Pilujte pouze v tomto směru.

POZNÁMKA: K naostření zubu by měly postačit dva až tři tahy pilníkem.

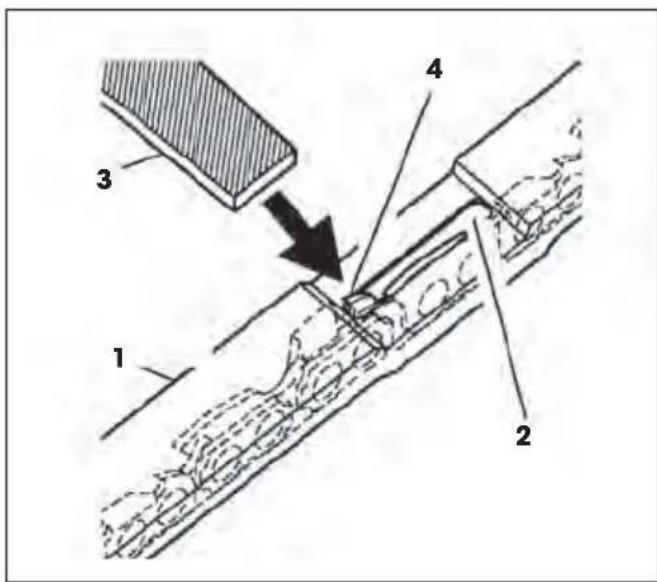

Pilování omezovacího zubu

Důsledkem ostření zubů řetězu je snížení tolerance omezovacího zubu. Po každém druhém až třetím ostření je nezbytné upravit nastavení omezovacího zubu.

Umístěte nástroj pro úpravu omezovacího zubu (viz obr., bod 1) pevně na horní hranu dvou zubů. Ujistěte se, že drážka nástroje zapadla do drážky omezovacího zubu (viz obr., bod 2.)
* Použijte plochý pilník střední velikosti (viz obr., bod 3). Zapilujte omezovací zub (viz obr., bod 4) do úrovně nástroje pro úpravu omezovacího zubu.
Sejměte nástroj pro úpravu omezovacího zubu. Pomocí plochého pilníku zaoblete přední hranu omezovacího zubu (viz obrázek). Při broušení dodržte předepsané hodnoty (viz obr., bod 5).

POZNÁMKA: Po několika ručních ostřeních předejte pilový řetěz k naostření autorizovanému servisnímu středisku nebo jej naostřete speciálním ostřicím strojem.

Tím obnovíte rovnoměrné naostření všech zubů.

⚠️ POZOR! Při výměně pilového řetězu neupínejte řetězovou pilu ani vodicí lištu do svěráku.

Řetěz vyměňte vždy, pokud jsou zuby příliš opotřebené a nelze je naostřit nebo pokud řetěz praskne. Použijte pouze originální náhradní řetěz dle specifi kace tohoto návodu k použití. Při výměně řetězu vždy vyměňte také ozubené kolo řetězky. Tím zajistíte správnou pozici řetězu při pohybu. (Poznámka: Specifi kaci správného typu řetězu a ozubeného kola najdete v přehledu technických údajů.)

* Povolte a sejměte šroub vodicí lišty.
Sejměte kryt řetězky.
Sejměte pilový řetěz.
Obtočte nový řetěz kolem ozubeného kola, poté podél horní drážky vodicí lišty a kolem hrotu vodicí lišty.

⚠ POZOR! Ujistěte se, že řezné zuby řetězu směřují správným směrem. Řetěz umístěte tak, aby zuby na horní straně lišty směřovaly k přední hraně lišty (viz obrázek).

* Před umístěním krytu řetězky do pozice si ověřte, že je regulační hrot napínání řetězu zasunutý do regulačního otvoru vodicí lišty.
Umístěte kryt řetězky zpět na těleso pily.
* Připevněte kryt řetězky šroubem vodicí lišty.

⚠️ POZOR! Šroub utahujte pouze rukou.

* Upravte napnutí pilového řetězu.
Dotáhněte šroub vodicí lišty.

⚠ POZOR! Ujistěte se, že jste neumístili pilový řetěz na vodicí lištu v opačném směru. V opačném případě bude pila vykazovat nadměrné vibrace a nebude řezat.

Guide Bar Nose

1. TABULKA ÚDRŽBY

Uvědomte si prosím, že následující intervaly údržby platí pouze pro běžné pracovní podmínky. Je-li vaše denní práce náročnější než běžná, musí se intervaly údržby příslušně zkrátit.		Před každým použitím	Po každé přestávce pro doplnění paliva	Každý týden	Při poškození nebo závadě	Podle potřeby
Celý stroj Zkontrolovat: úniky, trhliny a opotřebení		X	X
Kontroly: spínač, startér, páčka plynu a páčka aretace plynu	Kontrola činnosti	X	X
Brzda řetězu Kontrola činnosti X	X
	Kontrola autorizovanou opravnou X
Palivová nádržka a olejová nádržka	Zkontrolovat: úniky, trhliny a opotřebení	X	X
Palivový fi ltr Kontrola a čištění X
	Výměna fi ltračního prvku				X	Každých 6 měsíců
Mazání řetězu Kontrola výkonu	X X
Řetěz	Zkontrolovat: poškození, nabroušení a opotřebení	X	X
	Kontrola napnutí	X X
	Naostření: zkontrolovat hloubku brusu				X
Lišta	Zkontrolovat: poškození a opotřebení	X X
	Čištění drážek a vedení oleje	X
	Otočení, namazání hnacího kola a zbavení ořepů			X
	Vyměnit				X
Řetězka	Zkontrolovat: poškození a opotřebení			X		Výměna s každým novým řetězem
Spojka	Zkontrolovat: poškození a opotřebení			X
	Vyměnit				X
Zachycovač řetězu	Zkontrolovat: poškození a opotřebení	X X
	Vyměnit				X
Všechny přístupné šrouby a matice (mimo šroubů na karburátoru)	Zkontrolovat a dotáhnout			X
Vzduchový fi ltr	Vyčistit	X
	Vyměnit				X	Každých 6 měsíců
Žebra válce a šterbiny v krytu startéru	Vyčistit			X
Startovací lanko	Zkontrolovat: poškození a opotřebení			X
	Vyměnit				X
Karburátor	Zkontrolovat minimální otáčky (řetěz se při minimálních otáčkách nesmí otáčet)	X	X
Svíčka	Zkontrolovat vzdálenost elektrod			X
	Vyměnit				X	Každých 6 měsíců
Antivibrační systém Zkontrolovat	poškození a opotřebení		X

15. ŘEŠENÍ PROBLÉMŮ

POZOR: jednotku vždy vypněte a odpojte zapalovací svíčku, než začnete provádět kontroly doporučené v tabulce, mimo případy, kdy se vyžaduje jednotka v činnosti.
Když byly zkontrolovány všechny možné příčiny a problém nebyl vyřešen, spojte se s autorizovaným servisním střediskem. Když zjistíte problém, který nebyl uveden v tabulce, spojte se s autorizovaným servisním střediskem.
PROBLÉM MOŽNÉ PŘÍČINY ŘEŠENÍ
Motor nelze nastartovat nebo zhasne několik sekund po nastartování.(Ujistěte se, že přepínač je v poloze „I”)	1. Svíčka nedává jiskru2. Motor je přehlcený	1. Zkontrolujte jiskru svíčky. Pokud svíčka nedává jiskru, opakujte test s novou svíčkou (WXL7T).2. Vyjměte svíčku a několikrát zatáhněte za startování. Poté očištěnou svíčku namontujte zpět a statujte bez sytiče.
Motor se rozjede, ale řádně nezvyšuje otáčky nebo při vysokých otáčkách nepracuje správně.	Karburátor se musí seřídit.	Spojte se s autorizovaným servisním střediskem pro seřízení karburátoru
Motor nedosáhne plných otáček a/nebo příliš kouří.	1. Zkontrolujte směs oleje s benzínem.2. Znečištěný vzduchový fi ltr.3. Karburátor se musí seřídit.	1. Použijte nový benzín a olej vhodný pro dvoutaktní motory.2. Vyčistěte; viz pokyny v kapitole 1 1.3. Spojte se s autorizovaným servisním střediskem pro seřízení karburátoru.
Motor nastartuje, funguje a zrychluje, ale nedrží si volnoběžné otáčky.	Karburátor se musí seřídit.	Spojte se s autorizovaným servisním střediskem pro seřízení karburátoru.
Lišta a řetěz se během činnosti zahřívají a kouří	1. Prázdná nádržka na olej pro řetěz2. Příliš napnutý řetěz3. Špatná činnost mazací souštavy	1. Nádržka na olej se musí naplnit pokaždé, když se plní palivová nádržka.2. Napnutí řetězu; viz pokyny v kapitole 5.3. Nechte jet na maximální otáčky 15-30 sekund. Zastavte a zkontrolujte, jestli olej odkapává ze špičky lišty. Pokud tam olej je, může být vadná činnost způsobena volným řetězem nebo poškozenou lištou. Pokud olej neodkapává, spojte se s autorizovaným servisním střediskem
Motor se rozjede, ale řetěz se netočí.POZOR: když je motor v činnosti, nikdy se nedotýkejte řetězu	1. Brzda řetězu zapnutá2. Příliš napnutý řetěz3. Montáž lišty a řetězu4. Poškozený řetěz a/nebo lišta5. Poškozená spojka a/nebo pastorek	1. Vypněte brzdu řetězu; viz kapitola 7.2. Napnutí řetězu; viz pokyny v kapitole 9.3. Viz pokyny v kapitole 5.4. Viz pokyny v kapitole 11. a 13.5. V případě potřeby vyměňte; spojte se s autorizovaným servisním střediskem

16. TECHNICKÉ PARAMETRY

Typ....FZP 5216 B

Motor....52 cm ^3

Maximální výkon motoru....1,9 kW / 8 500 rpm

Maximální rychlost motoru s řezacím nástrojem ....10 000 rpm

Maximální rychlost motoru při volnoběhu....3 000 rpm

Délka lišty....405 mm

Řezná délka 345 mm

Dělení řetězu 0,325 inch

Šířka vodící drážky....1,5 mm

Počet vodících článků řetězu 64

Průměr pilníku 4 mm

Hmotnost (bez lišty a řetězu).... 5,20 kg

Palivová směs (benzín : olej)....25:1

Kapacita palivové nádrže....550 ml

Kapacita olejové nádrže 240 ml

Olej pro mazání řetězu ....olej pro ztrátové mazání

Systém mazání řetězu....automatická pumpa s možností nastavení

Vibrace* – přední madlo 4,795 m/s2

Vibrace* – zadní madlo....5,247 m/s2

* Pokud zjistíte, že se vibrace, prěnášené do rukojetí, znatelně zhoršily v porovnání se stavem, když byla pila nová, zkontrolujte opotřebení silenbloků (pogumované upevňovací prvky) a v případě potřeby kontaktujte autorizované servisní středisko pro jejich výměnu.

⚠ POZOR! Práce s řetězovou pilou s nesprávně fungujícím systémem tlumení vibrací může mít za následek zdravotní problémy

17. LIKVIDACE

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

Stroj a jeho příslušenství jsou vyrobeny z různých materiálů, např. z kovu a plastů. Poškozené součástky odevzdejte do tříděného sběru. Informujte se u příslušného úřadu.

Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.

Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

Návod k použití v originálním jazyce.

18. PROHLÁŠENÍ O SHODĚ

Výrobce:

Fast ČR, a.s.,

Černokostelecká 2111, 100 00 Praha 10, Česká republika

DIČ: CZ26726548

Produkt/značka: BENZÍNOVÁ ŘETĚZOVÁ PILA / FIELDMANN

Typ/model: FZP 5216 B

1,9 kW, 52 cm

3

Tento produkt splňuje požadavky níže uvedených směrnic a předpisů:

Elektromagnetická kompatibilita 2014/30/EU

lesnické stroje EN ISO 11681-1:2011

bezpečnost strojních zařízení 2006/42/ES

RoHS 2011/65/EU

Místo vydání:

Praha

Jméno:

Ing. Zdeněk Pech

Předseda představenstva

Datum vydání: 1.5.2018 Podpis:

FAST ČR. a.s. Černákostelecká 1621 251 01 Ęíbany u Prahy IČO: 26726548 DIC: C226726548 Tel.: [phone] Fax: [phone]

Pred použitím stroja....58

Bezpečnostná brzda (ochrana proti spätnému rázu)....68

Stínanie stromu....69

Rezanie polien....69

Poleno ležiace na zemi....69

Poleno nad zemou....70

Odvetvovanie padnutého stromu....70

1. ČISTENIE A ÚDRŽBA NÁRADIA....70
   Údržba po každom použití....70
   Čistenie telesa refazovej píly....71
   Údržba vodiacej lišty....71
   Bežná údržba vodiacej lišty....71
2. OSTRENIE PÍLOVEJ REŠAZE....72
   Vybavenie nevyhnutné na ostrenie pílovej refaze....72
   Ostrenie zubov refaze....72
   Pilovanie obmedzovacieho zuba ....73
3. VÝMENA PÍLOVEJ RETAZE....71
4. TABULKA ÚDRŽBY....75
5. RIEŠENIE PROBLÉMOV 76
6. TECHNICKÉ PARAMETRE 77
7. LIKVIDÁCIA....78
8. VYHLÁSENIE O ZHODE 79

1. VŠEOBECNÉ BEZPEČNOSTNÉ PREDPISY

Dôležité bezpečnostné upozornenia

POZNÁMKA: Ak odovzdávate stroj d'alším osobám, odovzdajte ho spoločne s návodom.

Dodržiavanie priloženého návodu na obsluhu je predpokladom riadneho používania stroja. Návod na obsluhu obsahuje tiež pokyny na obsluhu, údržbu a opravy.

Pred použitím stroja si pozorne prečítajte návod na obsluhu.

Pri práci používajte ochranné rukavice.

Pozor! Nebezpečenstvo spätného rázu

Varovanie! Pozor!

3. BEZPEČNOSTNÉ POKYNY

Pred použitím stroja

1. Bezpečnostná poistka plynu
2. Ovládanie plynu
3. Hlavný vypínač
4. Zátka palivovej nádrže
5. Zátka olejovej nádrže

6. Predné držadlo

7. Refoz

8. Vodiaca lišta
9. Bezpečnostná brzda
10. Držadlo štartovania
11. Skrutka krytu vzduchového fi ltra
12. Ovládanie sýtiča

Povol'te dve matice a odoberte kryt ref'azového kolesa (Obr. 3, bod 2).

* Na zníženie otáčok uvol'nite páčku ovládania plynu

3 1 2 4 5 Obr. 7

⚠ POZOR! Dodržujte bezpečnostné opatrenia a zabráňte kontaktu vodiacej lišty s povrchom terénu. Používajte toto náradie bezpečne a udržujte minimálnu vzdialenosť od zeme 20 cm.

Bezpečnostná brzda (ochrana proti spätnému rázu)

Odvetvovanie padnutého stromu

Údržba po každom použití

Vzduchový fi Iter: Povol'te skrutku (Obr. 1, bod 11) a odoberte veko vzduchového fi ltra. Vyberte vložku fi ltra a kefou odstráňte prilipnutý prach. Ak je vložka fi ltra zanesená prachom, rozložte ju na 2 časti a preperte ju v benzíne. Ak používate stlačený vzduch, vyfúkava sa smerom zvnútra.

Drážka vodiacej lišty Vodiaca lišta Bežná vodiaca lišta Vodiaca lišta s nerovnomerným opotrebením

Bežná údržba vodiacej lišty

* Demontujte vodiacu lištu z telesa reťazovej píly.
Z drážky vodiacej lišty pravidelne odstraňujte piliny. Pri čistení použite špachtľu alebo drôt.
* Olejové drážky vyčistite po skončení každého pracovného dňa.

Černokostelecká 2111, 100 00 Praha 10, Česká republika

DIČ: CZ26726548

Produkt/značka: BENZÍNOVÁ REŤAZOVÁ PÍLA / FIELDMANN

Typ/model: FZP 5216 B

1,9 kW, 52 cm

3

Černokostelecká 2111, 100 00 Praha 10, Czechy

DIČ (NIP): CZ26726548

Produkt/marka: BENZYNOWA PIŁA ŁAŃCUCHOWA / FIELDMANN

Typ/model: FZP 5216 B

1,9 kW, 52 cm

3

Černokostelecká 2111, 100 00 Praha 10, Češka

Záruční list / Záručný list /

Razítko a podpis prodejce

Prodávající poskytuje kupujčímu na výrobek záruku v trvání 24 měsíců od převzetí výrobku kupujícím. Záruka se poskytuje za dále uvedených podmínek. Záruka se vztahuje pouze na nové spotřební zboží prodané spotřebiteli pro běžné domácí použití. Práva z odpovědnosti za vady (reklamací) může kupující uplatnit bud' u prodávajícího, u kterého byl výrobek zakoupen nebo v níže uvedeném autorizovaném servisu. Kupující je povinen reklamací uplatnit bez zbytečného odkladu, aby nedocházelo ke zhoršení vady, nejpozději však do konce záruční doby. Kupující je povinen poskytnout při reklamací součinnost nutnou pro ověření existence reklamované vady. Do reklamačního řízení se přijímá pouze kompletní a z důvodů dodržení hygienických předpisů neznečištěný výrobek. V případě oprávněné reklamace se záruční doba prodlužuje o dobu od okamžiku uplatnění reklamace do okamžiku převzetí opraveného výrobku kupujícím nebo okamžiku, kdy je kupující po skončení opravy povinen výrobek převzít. Kupující je povinen prokázat svá práva reklamovat (doklad o zakoupení výrobku, záruční list, doklad o uvedení výrobku do provozu...).

Záruka se nevztahuje zejména na:

■vady, na které byla poskytnuta sleva ■opotrebení a poškození vzniklé běžným užíváním výrobku ■ poškození výrobkuv důsledku neodborné či nesprávné instalace, použití výrobku rozporu s návodem k použití, platnými právními předpisy a obecně známými a obvyklými způsoby používání, v důsledku použití výrobku k jinému účelu, než ke kterému je určen ■poškození výrobku v důsledku zanedbané nebo nesprávné údržby ■poškození výrobku způsobenéjeho znečištěním, nehodou a zásahem vyšší moci (živelná událost, požár, vniknutí vody...) ■vady funkčností výrobku způsobené nevhodnou kvalitou signálu, rušivým elektromagnetickým polem apod. ■ mechanické poškození výrobku (např.ulomení knoflíku, pád ... ■ poškození způsobené použitím nevhodných médií, náplní, spotřebního materiálu (baterie) nebo nevhodnými provozními podmínkami (např. vysoké okolní teploty, vysoká vlhkost prostředí, otřesy ... ■poškození, úpravu nebo jiný zásah do výrobku provedený neoprávněnou nebo neautorizovanou osobou (servisem) ■ případy, kdy kupující při reklamaci neprokáže oprávněnost svých práv (kdy a kde reklamovaný výrobek zakoupil) ■ případy, kdy se údaje v předložených dokladech liší od údajů uvedených na výrobku ■ případy, kdy reklamovaný výrobek nelze ztotožnit s výrobkem uvedeným v dokladech, kterými kupující prokazuje svá ■ práva reklamovat (např. poškození výrobního čísla nebo záruční plomba přístroje, přepisované údajev dokladech ...)

Záručné podmienky

Autorizovaná servisní střediska / Autorizované servisné strediská / Authorized service centres

FASTČR, a. s.

U Sanitasu 1621 CZ

251 01 Ríčany

Česká republika

Tel.: [phone]

Fax: [phone]

[e-mail]

www.fastcr.cz

FAST ČR, a. s.

Cejl 31

CZ 602 00 Brno

Česká republika

Tel.: [phone]

Fax: [phone]
