Typ produktu	Duální autokamera (přední a zadní)
Značka	Lamax
Model	Drive C5
Displej	4.3" HD LCD
Úhel záběru	140°
Rozlišení videa přední kamery	1920 x 1080 (interpolované)
Rozlišení videa zadní kamery	1280 x 720 HD
Formát videa	MOV / H.264
Rozlišení fotografií	Až 8 MP
Formát fotografií	JPG
Paměťová karta	Micro SDHC, třída 10 nebo vyšší, až 32 GB
G-senzor	Ano (nastavitelná citlivost)
Smyčkové nahrávání	Ano (sekvence 1, 2, 5 min nebo vypnuto)
Parkovací režim	Ano (až 24 hodin)
Detekce pohybu	Ano
IR světlo	Ano
Napájení	Autonabíječka s vypínačem, mini USB
Typ montáže	Gumičky na zpětném zrcátku; zadní kamera pomocí 3M samolepek
Pracovní teplota	0°C až 50°C
Skladovací teplota	-30°C až 70°C
Baterie	Vestavěná (pro parkovací režim, nevyměnitelná)
Certifikace	CE
Záruka	2 roky

Často kladené otázky - Drive C5 Lamax

Jak nainstalovat duální autokameru LAMAX Drive C5?

Připevněte přední kameru na zpětné zrcátko pomocí gumiček. Veďte napájecí kabel podél čelního skla a připojte k zapalovači. Zadní kameru přilepte na zadní okno pomocí 3M samolepek. Propojte přední a zadní kameru A/V kabelem a veďte jej podél karoserie, aby nepřekážel.

Jakou paměťovou kartu mám použít?

Použijte kvalitní micro SDHC kartu třídy 10 nebo vyšší. Pro optimální nahrávání použijte kartu s kapacitou mezi 8 GB a 32 GB. Před prvním použitím kartu naformátujte v kameře.

Jak zapnu parkovací režim?

V nabídce nastavení povolte Park Monitor. Kamera pak začne automaticky nahrávat, když detekuje náraz nebo pokus o vloupání. Parkovací režim vydrží až 24 hodin bez dobíjení.

Proč se moje kamera nezapíná?

Vestavěná baterie může být vybitá. Připojte externí napájecí kabel pro její nabití. Pokud se kamera stále nezapíná, stiskněte a podržte tlačítko ON/OFF po dobu 3–5 sekund. Kamera se také automaticky zapne po připojení k napájení.

Jak přepínám mezi pohledem přední a zadní kamery?

Stiskněte tlačítko ŠIPKA DOLEVA pro přepínání mezi přední kamerou (hlavní pohled) a zadní kamerou (obraz v obraze) nebo zobrazení pouze jedné kamery.

Jak mohu uzamknout video soubor, aby nebyl přepsán?

Během nahrávání stiskněte tlačítko MODE pro uzamčení aktuálního záznamu. Uzamčené soubory jsou v galerii označeny symbolem klíče.

Jak připojím kameru k počítači?

Pomocí mini USB kabelu připojte kameru k počítači. Na obrazovce kamery vyberte pomocí šipek USB Storage a stiskněte OK. Kamera se zobrazí jako vyměnitelný disk.

Jak nastavím kvalitu videa?

V nabídce nastavení přejděte na Video Quality. Můžete si vybrat mezi Full HD 1080i, HD 720p nebo VGA pro přední kameru.

Je použití autokamery legální?

Zákony se liší podle země. V některých zemích EU může být nahrávání na veřejnosti regulováno. Před použitím zkontrolujte místní legislativu. Zaznamenaný materiál může být použit jako důkaz, ale také proti autorovi. Společnost Lamax nenese odpovědnost za nelegální použití.

Jak čistím kameru?

Vypněte kameru. K otření obrazovky a exteriéru použijte měkký hadřík nepouštějící vlákna. Nepoužívejte papírové utěrky ani ostré předměty. Udržujte čočku čistou a vyhněte se vlhkosti nebo přímému slunečnímu záření.

NÁVOD K OBSLUZE Drive C5 Lamax

Braškovská 308/15, 161 00 Praha 6

http://www.lamax-electronics.com

Braškovská 308/15, 161 00 Praha 6

http://www.lamax-electronics.com

Autokamera LAMAX DRIVE C5 Dual má tyto vlastnosti a funkce ....1

Obsah balení ....1

Nákres produktu ....1

Instalace produktu 2

Funkce ovládané rychlou volbou ....2

Vysvětlivky k ikonám 2

Používání autokamery LAMAX DRIVE C5 Dual 2

1) Vložení Micro SDHC karty....2
2) Napájení 2
3) Zapnutí a vypnutí kamery ....2
4) Přepínání režimů a pohyb v menu ....3
5) Nahrávání / focení / prohlížení galerie ....3
6) Mazání pořízeného materiálu přímo v kameře ....3
7) Ochrana pořízeného materiálu v kameře ....3
8) Připojení k PC ....3
9) Přepínání přední a zadní kamery na displeji ....3

Nastavení autokamery LAMAX DRIVE C5 Dual ....3

1) Videokvalita....3
2) Fotokvalita ....3
3) Délka záznamu....3
4) Pohybový senzor ....4
5) Parkovací režim 4
6) Citlivost G-senzoru 4
7) Vyvážení bílé ....4
8) Kontrast....4
9) Expozice 4

10) Automatické nahrávání 4

11) Vypnutí displeje ....4

12) Automatické vypnutí 4

13) Nahrávání zvuku 4

14) Datum 4

15) Jazyk 4

16) Vodoznak 4

17) Formátování 4

18) Tovární nastavení 4

19) Firmware Info 4

Parametry autokamery LAMAX DRIVE C5 Dual ....5

Bezpečnostní opatření 5

Zásady a upozornění 5

Bezpečnostní zásady 6

Údržba přístroje ......6

Další informace ....6

Prohlášení o shodě ....7

Úvod

Děkujeme Vám, že jste zakoupili autokameru LAMAX DRIVE C5 Dual. Získali jste tak spolehlivého společníka na cesty Vaším automobilem. Ve většině zemí EU můžete pořizovat záběry z jízdy a chránit tak svůj majetek a zdraví.

Autokamera LAMAX DRIVE C5 Dual má tyto vlastnosti a funkce

• Interpolované full HD video 1920 x 1080 (přední kamera) a HD 1280 x 720 (zadní kamera)
• G-senzor
• Cyklické nahrávání
• Parkovací mód
• Pohybový senzor
• České menu
• Duální kamera
• Infra přisvícení
  -4,3" displej
• Zpožděné vypínání

Obsah balení

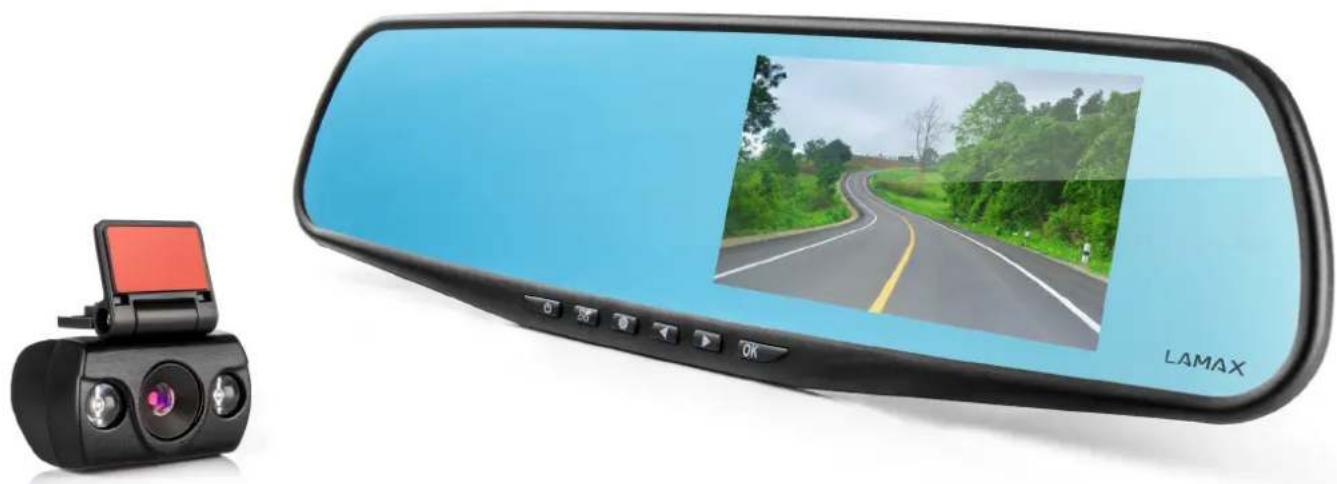

• Přední kamera
• Zadní kamera
• USB kabel
  – Kabel napájení do autozapalovače s vypínačem
  – Propojovací kabel mezi přední a zadní kamerou
  – Upevňovací gumičky

Nákres produktu

1. ZAP/VYP
2. Menu
3. Mode
4. Šipka vlevo
5. Šipka vpravo
6. OK (spoušt)
7. Napájecí konektor (mini USB)
8. Konektor pro připojení zadní kamery
9. Slot na micro SDHC kartu

1) Kabel napájení do autozapalovače vedte okolo předního skla tak, aby nepřekážel řidiči ve výhledu a bezpečně ho upevněte. Přední kameru připevněte pomocí gumiček na vnitřní zpětné zrcátko.
2) Zadní kameru přilepte pomocí 3M samolepky na zadní sklo.
3) Pomocí A/V kabelu propojte přední (konektor 8) a zadní kameru. Kabel ved'te podél kostry automobilu tak, aby nikde nepřekážel. Vyhnete se tak případnému poškození během provozu automobilu.
4) Pokud používáte zařízení poprvé, baterie může být málo nabitá. Jestliže nelze zařízení spustit z důvodů nízké energie, připojte ručně kabel externího napájení a nabijte tak baterii.
5) Používejte značkové micro SDHC karty třídy 10 a vyšší. Pro optimální využití délky záznamu doporučujeme používat karty o kapacitě alespoň 8 GB, maximálně však 32 GB. V případě prvního použití paměťové karty ji doporučujeme naformátovat.

Funkce ovládané rychlou volbou

1) Přepínání mezi přední a zadní kamerou – krátkým stisknutím šipky VLEVO
2) Vypnutí displeje – krátkým stisknutím tlačítka ZAP/VYP
3) Zamknutí souboru – během nahrávání videa lze aktuální záznam zamknout krátkým stisknutím tlačítka MODE.
4) Smazání souboru – krátkým stisknutím tlačítka MENU v režimu „galerie“. Smaže se vždy aktuální snímek či video.

Vysvětlivky k ikonám

[00WK]	Stav baterie Baterie se nabíjí
	Parkovací režim Nahrávání záznamu
	Detekce pohybu	[K00X]	Paměťová karta uvnitřBez paměťové karty
[56X4]	Zvuk zapnut Zvuk vypnut	[SYCT]

Používání autokamery LAMAX DRIVE C5 Dual

1) Vložení Micro SDHC karty

Micro SDHC kartu můžete vložit a vyjmout ze slotu pro micro SDHC kartu, když je kamera vypnutá a není připojená k počítači nebo napájení.

2) Napájení

a) Kameru můžete připojit ke zdroji jak pomocí USB kabelu do počítače, tak pomocí autozapalovače přímo ve voze.
b) Kamera je určena k trvalému napájení. Integrovanou baterii nelze vyjmout ani vyměnit.
c) Integrovaná baterie je určena primárně pro použití při parkovacím režimu.

3) Zapnutí a vypnutí kamery

a) Kameru zapnete stisknutím a podržením tlačítka ZAP/VYP pod dobu 3-5 sekund.
b) Kamera se automaticky zapne po připojení do napájení.
c) Kameru vypnete stisknutím a podržením tlačítka ZAP/VYP po dobu 3-5 sekund.
d) Kamera se automaticky vypne po odpojení z napájení.

4) Přepínání režimů a pohyb v menu

a) Postupným krátkým stisknutím tlačítka MODE můžete přepínat mezi režimy videozáznam/fotoaparát/galerie.
b) Vstup do menu a výstup z menu provedete krátkým stisknutím tlačítka MENU. V menu se následně pohybujete pomocí šipek VLEVO/VPRAVO, přičemž k potvrzování voleb slouží tlačítko OK.
c) K návratu o úroveň zpět slouží tlačítko MODE.

5) Nahrávání / focení / prohlížení galerie

a) Nahrávání záznamu na kameru započne po stisknutí tlačítka OK. Jeho opětovným stisknutím nahrávání ukončíte. Kamera se musí nacházet v režimu „videozáznam“.
b) Automatické nahrávání se spustí po zapojení kamery do napájení. V případě automobilu s napájením závislým na startéru, se kamera zapne a spustí nahrávání po nastartování.
c) Automatické ukončení nahrávání a vypnutí – kamera automaticky přestane nahrávat a vypne se po přerušení napájení, tedy vypnutí motoru. Některé automobily mají zapalovač trvale napájen. V tomto případě nezapomeňte vyjmout napájecí kabel ze zapalovače.
d) Fotografie se pořizují stisknutím tlačítka OK. Kamera se musí nacházet v režimu „fotografie“.
e) Po přepnutí do režimu „galerie“ se zobrazí seznam nahraných videí a pořízených fotografií. Pro pohyb mezi jednotlivými nahrávkami a snímky slouží šipky VLEVO a VPRAVO. Pro spuštění a vypnutí záznamu slouží tlačítko OK. Stisknutím tlačítka MODE během přehrávání záznamu se vrátíte zpět do režimu „galerie“. Uzamčené soubory jsou označeny symbolem klíče.

6) Mazání pořízeného materiálu přímo v kameře

Smazání souboru přímo v kameře lze provést v režimu „galerie“. Po stisknutí tlačítka MENU potvrdíte svoji volbu pomocí šipek a tlačítka OK.

7) Ochrana pořízeného materiálu v kameře

Během nahrávání videa lze aktuální záznam zamknout krátkým stisknutím tlačítka MODE.

8) Připojení k PC

Kameru lze připojit k PC pomocí mini USB kabelu, který je součástí příslušenství. Po připojení se zobrazí možnost volby.

a) Zapnout USB úložiště – připojte kameru k počítači a pomocí šipek VLEVO a VPRAVO, zvolte položku „Zapnout USB úložiště“ a potvrd’te tlačítkem OK. Kamera se chová jako zařízení plug’n’play.
b) Nabíjení – připojte kameru k počítači a pomocí šipek VLEVO a VPRAVO, zvolte položku „Nabíjení“ a potvrd’te tlačítkem OK.

9) Přepínání přední a zadní kamery na displeji

Při správném zapojení přední a zadní kamery se na displeji jako hlavní zobrazí obraz z přední kamery. Obraz ze zadní kamery se objeví v pravém horním rohu jako obraz v obraze. Obě zobrazení lze zaměnit. Na displeji je též možné zobrazit obraz pouze z přední nebo pouze ze zadní kamery. Přepínání mezi jednotlivými zobrazeními je možné provést krátkým stisknutím šipky VLEVO.

Nastavení autokamery LAMAX DRIVE C5 Dual

Kamera LAMAX DRIVE C5 Dual má široké možnosti nastavení. Jejich změnu provedete v menu kliknutím na tlačítko MENU. Pohyb v menu umožňují šipky VLEVO a VPRAVO. Volbu potvrdíte stisknutím tlačítka OK. Odmítnutí volby provedete stisknutím tlačítka MODE.

1) Videokvalita

V sekci videokvalita můžete nastavit rozlišení video z přední kamery full HD (1080i), HD (720p) a VGA.

2) Fotokvalita

V sekci fotokvalita můžete nastavit rozlišení fotografie z přední kamery – 8 MB, 5 MB, 2 MB a 1 MB.

3) Délka záznamu

Kamera natáčený záznam rozděluje na jednotlivé sekvence, jejichž délku lze manuálně nastavit nebo úplně vypnout. Sekvence mohou mít délku 1, 2 nebo 5 minut. Dělení natočeného záznamu je možné úplně vypnout.

4) Pohybový senzor

Při zapnuté detekci pohybu kamera začne automaticky nahrávat v momentě, kdy zaznamená pohyb v zorném poli objektivu přední kamery. Kamera ukončí nahrávání poté, co pohyb ustane.

5) Parkovací režim

Zapnutý parkovací režim spustí kameru a natáčení videa v případě, kdy dojde k nárazu nebo hrubým pokusům o vniknutí do zaparkovaného automobilu. Parkovací režim vydrží až 24 hodin bez nabíjení.

6) Citlivost G-senzoru

Je spojen s dalšími funkcemi autokamery. Lze jej nastavit v několika různých citlivostech (nízká, střední, vysoká). Nastavení správné citlivosti má vliv na funkčnost dalších vlastností kamery. Pro správnou funkčnost „Parkovacího režimu“ doporučujeme vyšší citlivosti kvůli zaznamenání i menších nárazů (při parkování, vandalismu). Pro správnou funkčnost zamykání souborů doporučujeme nižší citlivost pro eliminaci nechtěných zamknutí například při přejezdu terénních nerovností.

7) Vyvážení bílé

Umožňuje nastavit vyvážení bílé barvy v pořizovaném záznamu – automatické, denní světlo, zamračeno, žárovka a zářivka.

8) Kontrast

Umožňuje nastavit kontrast v pořizovaném záznamu (0 – nejnižší kontrast, 5 – nejvyšší kontrast).

9) Expozice

Umožňuje upravit expozici dle potřeby. Nastavení expozice záznamu v rozmezí -3 - +3.

10) Automatické nahrávání

Funkce automatické nahrávání umožňuje nastavit kameru tak, aby se kamera po připojení do napájení automaticky zapnula a spustila nahrávání.

11) Vypnutí displeje

Nastavíte automatické vypnutí při nečinnosti po 10 s, 30 s nebo 1 minutě. Automatické vypnutí displeje je možné úplně vypnout.

12) Automatické vypnutí

Umožnuje nastavit automatické vypnutí při nečinnosti po 1, 2 nebo 5 minutách. Automatické vypnutí je možné úplně vypnout.

13) Nahrávání zvuku

Kamera umožňuje vypnout nahrávání zvuku a předejít tak nechtěným zvukovým záznamům.

14) Datum

Je možné nastavit datum a čas.

15) Jazyk

Umožnuje nastavit jazyk menu.

16) Vodoznak

Umožňuje zapnout či vypnout zobrazení data a času ve videu a fotografii.

17) Formátování

Umožňuje naformátovat micro SDHC kartu.

18) Tovární nastavení

Umožňuje přepnout nastavení kamery do původního továrního nastavení.

19) Firmware Info

Poskytne informaci o aktuálně nainstalovaném firmware.

Parametry autokamery LAMAX DRIVE C5 Dual

Displej 4,3" HD LCD
Úhel záběru 140°
Rozlišení video	Přední kamera 1920x1080 – interpolované,zadní kamera 1280x720
Video formát MOV / H.264
Rozlišení fotografie až 8 Mpx
Formát fotografie jpg
Typ paměti Micro SDHC až 32 GB
Teplota skladování -30°C — 70°C
Provozní teplota 0°C — 50°C
Provozní vlhkost 16 — 65% RH
Kompatibilita operačního systému MS Windows, MacOS

Poznámka: Specifikace se může změnit výměnou některé části zařízení nebo aktualizací softwaru.

Pozor, některé země Evropské unie mají specifické zákony ohledně nahrávání autokamerou. Proto doporučujeme se před každou cestou do zahraničí informovat o místní zákonné úpravě, ideálně u lokálních automotoklubů. Kameru lze použít jako důkazní materiál a to dokonce i při jednání s příslušníkem policie. Opět doporučujeme nastudovat zákonnou úpravu v jednotlivých zemích. Upozorňujeme, že takovýto materiál je též možné použít i proti autorovi takového záznamu. Značka LAMAX Electronics není zodpovědná za nezákonné použití kamer ani materiálu těmito kamerami pořízeným.

Bezpečnostní opatření

1. Kameru nevystavujte nárazům, zabraňte pádu na zem a dalším možnostem vzniku mechanického poškození.
2. Kameru nedávejte do blízkosti objektů vytvářejících silné magnetické pole, jako například magnety nebo elektromotory. Kameru také nedávejte do blízkosti objektů vysílajících silné rádiové vlny, jako například antény. Silné magnetické pole, nebo rádiové vlny mohou způsobit poškození kamery, nebo poškození pořízených obrazových a zvukových záznamů.
3. Nevystavujte kameru působení vysokých teplot a přímého slunečního záření.
4. Používejte pouze značkové Micro SDHC karty. Karty neznačkových výrobců nezaručují správné chování datového úložiště.
5. Neumístujte Micro SDHC karty do blízkosti magnetického pole, nebo do míst vzniku silné statické elektřiny. Zabráníte tím ztrátě uložených dat.
6. V případě, že dojde při nabíjení k přehřátí zařízení, tvoření kouře, nebo podezřelého zápachu, zařízení ihned odpojte a přerušte nabíjení.
7. Během nabíjení kameru uchovávejte mimo dosah dětí. Napájecí kabel by mohl způsobit úraz elektrickým proudem nebo dušení dítěte.
8. Kameru uchovávejte na chladném, suchém a bezprašném místě.

Zásady a upozornění

– Pro zajištění vlastní bezpečnosti nepoužívejte ovládací prvky tohoto přístroje při řízení.
– Při používání zařízení v autě je nezbytný okenní držák. Kameru umístěte na vhodné místo tak, aby nebránila ve výhledu řidiči ani v aktivaci bezpečnostních prvků (např. airbagů).
– Objektiv kamery nesmí být ničím blokován a v blízkosti objektivu se nesmí nacházet žádný reflexní materiál. Uchovávejte objektiv čistý.
– Pokud je čelní sklo automobilu zabarveno reflexní vrstvou, může to omezovat kvalitu záznamu.

Bezpečnostní zásady

– Používejte pouze nabíječku dodávanou s přístrojem. Při použití jiného typu nabíječky může dojít k poruše přístroje anebo může vzniknout jiné nebezpečí.
– Nepoužívejte nabíječku ve vysoce vlhkém prostředí. Nikdy se nabíječky nedotýkejte mokrýma rukama nebo stojíte-li ve vodě.
- Při napájení přístroje nebo nabíjení baterie ponechte kolem nabíječky dostatečný prostor pro cirkulaci vzduchu. Nepřikrývejte nabíječku papíry ani jinými předměty, které by mohly zhoršit její chlazení. Nepoužívejte nabíječku uloženou v transportním obalu.
– Nabíječku připojujte ke správnému zdroji napětí. Údaje o napětí jsou uvedeny na plášti výrobku anebo na jeho obalu.
– Nepoužívejte nabíječku, je-li zjevně poškozena. V případě poškození zařízení sami neopravujte!
– V případě nadměrného zahřívání přístroj okamžitě odpojte od přívodu energie.
– Nabíjejte zařízení pod dohledem.

Údržba přístroje

– Dobrá údržba tohoto přístroje zajistí bezproblémový provoz a omezí nebezpečí poškození.
– Uchovávejte přístroj mimo extrémní vlhkost a teploty a nevystavujte přístroj dlouhodobě přímému slunečnímu nebo ultrafialovému záření.
– Zabraňte pádu přístroje ani jej nevystavujte silným nárazům.
– Nevystavujte přístroj náhlým a prudkým změnám teplot. Mohlo by to způsobit kondenzování vlhkosti uvnitř zařízení, což by mohlo přístroj poškodit. V případě, kdy dojde ke kondenzaci vlhkosti, před dalším používáním nechte přístroj dokonale vyschnout.
– Povrch displeje se může snadno poškrábat. Nedotýkejte se jej ostrými předměty.
– Zásadně nečistěte přístroj, když je zapnutý. K čistění displeje a vnějšího povrchu přístroje používejte měkký netřepivý hadřík. Nečistěte displej papírovými utěrkami.
– Zásadně se nepokoušejte přístroj rozebírat, opravovat nebo jakkoli upravovat. V případě demontáže, úprav nebo jakéhokoli pokusu o opravu dochází k propadnutí záruky a může dojít k poškození přístroje či dokonce ke zranění nebo škodám na majetku.
– Neskladujte ani nepřevážejte hořlavé kapaliny, plyny nebo výbušné materiály pohromadě s přístrojem, jeho částmi nebo doplňky.
– Aby se zabránilo krádeži, nenechávejte přístroj a příslušenství na viditelném místě ve vozidle bez dozoru.
– Přehřátí může přístroj poškodit.

Další informace

1) Pro domácnosti: Uvedený symbol (přeškrtnutý koš) na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další

podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Informace pro uživatele k likvidaci elektrických a elektronických zařízení (firemní a podnikové použití): Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašeho prodejce nebo dodavatele. Informace pro uživatele k likvidaci elektrických a elektronických zařízení v ostatních zemích mimo Evropskou unii: Výše uvedený symbol (přeškrtnutý koš) je platný pouze v zemích Evropské unie. Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašich úřadů nebo prodejce zařízení. Vše vyjadřuje symbol přeškrtnutého kontejneru na výrobku, obalu nebo tištěných materiálech.

2) Záruční opravy zařízení uplatňujte u svého prodejce. V případě technických problémů a dotazů kontaktujte svého prodejce, který Vás bude informovat o dalším postupu. Dodržujte pravidla pro práci s elektrickými

zařízeními. Uživatel není oprávněn rozebírat zařízení ani vyměňovat žádnou jeho součást. Při otevření nebo odstranění krytů hrozí riziko úrazu elektrickým proudem. Při nesprávném sestavení zařízení a jeho opětovném zapojení se rovněž vystavujete riziku úrazu elektrickým proudem.

Prohlášení o shodě

Společnost elem6 s.r.o. tímto prohlašuje, že všechna zařízení LAMAX jsou ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 2004/108/EC. Produkty jsou určeny pro prodej bez omezení v Německu, České republice, Slovensku, Polsku, Maďarsku a v dalších členských zemích EU. Záruční lhůta je na produkty 24 měsíců, pokud není stanovena jinak. Prohlášení o shodě lze stáhnout z webu www.lamax-electronics.com.

Výhradní dovozce produktů LAMAX do EU:

elem6 s.r.o.,

Braškovská 308/15, 161 00 Praha 6

http://www.lamax-electronics.com.

Tiskové chyby a změny v manuálu jsou vyhrazeny!

LAMAX

ELECTRONICS

UŽíVaTeL'sKý manUál

LAMAX DRIVE C5 Dual

Vysvetlivky k ikonám 2

Používanie autokamery LAMAX DRIVE C5 Dual ....2

10) Automatické nahrávanie ....4

11) Vypnutie displeja ....4

Bezpečnostné zásady 6

• Predná kamera
• Zadná kamera
• USB kábel
  – Napájací kábel do autozapal’ovača s vypínačom
  – Prepojovací kábel medzi prednou a zadnou kamerou
  – Upevňovacie gumičky

Nákres produktu

Vysvetlivky k ikonám

	Stav batérie Batéria sa nabíja	[13Y6]
	Parkovací režim Nahrávanie záznamu
	Detekcia pohybu	[6Z3K]	Pamătová karta vnútriBez pamătovej karty
	Zvuk zapnutý Zvuk vypnutý

a) Kameru zapnete stlačením a podržaním tlačidla ON / OFF po dobu 3-5 sekúnd.
b) Kamera sa automaticky zapne po pripojení do napájania.
c) Kameru vypnete stlačením a podržaním tlačidla ON / OFF po dobu 3-5 sekúnd.
d) Kamera sa automaticky vypne po odpojení z napájania.

4) Prepínanie režimov a pohyb v menu

6) Mazanie nasnímaného materiálu priamo v kamere

Zmazanie súboru priamo v kamere možno vykonať v režimu „galérie“. Po stlačení tlačidla MENU potvrdíte svoju volbu pomocou šípok a tlačidla OK.

7) Ochrana nasnímaného materiálu v kamere

Kamera LAMAX DRIVE C5 Dual má široké možnosti nastavenia. Ich zmenu urobíte v menu kliknutím na tlačidlo MENU. Pohyb v menu umožňujú šípky VĽAVO a VPRAVO. Volľbu potvrdíte stlačením tlačidla OK. Odmietnutie volľby vykonáte stlačením tlačidla MODE.

1) Videokvalita

10) Automatické nahrávanie

Umožnuje nastavit jazyk menu.

16) Vodoznak

Braškovská 308/15, 161 00 Praha 6

http://www.lamax-electronics.com.

Braškovská 308/15, 161 00 Praha 6

http://www.lamax-electronics.com.

Braškovská 308/15, 161 00 Praha 6

http://www.lamax-electronics.com.

Braškovská 308/15, 161 00 Praha 6

http://www.lamax-electronics.com.
