ROX 9.0 - Počítač na kolo SIGMA - Bezplatný návod k obsluze

Značka	SIGMA
Model	ROX 9.0
Typ produktu	Cyklopočítač
Zdroj napájení	Baterie CR 2450 (cyklopočítač), CR 2032 (vysílače a hrudní pás)
Displej	6řádkový displej s DOT-maticovými bloky
Funkce	Rychlost, kadence, srdeční tep, výška, stoupání, teplota, čas, záznam, 7 jízd, oblíbené A a B
Senzory	Vysílač rychlosti, vysílač kadence, hrudní pás (srdeční tep)
Bezdrátová komunikace	ANT+ (synchronizace se senzory)
Kapacita paměti	Max. 78 hodin záznamu (v závislosti na intervalu ukládání)
Intervaly ukládání	5, 10, 20 nebo 30 sekund
Měření výšky	Barometrické, s pohybovým senzorem a kalibrací (3 startovní výšky, aktuální výška, tlak vzduchu na hladině moře)
Zóny srdečního tepu	3 zóny (55-70%, 70-80%, 80-100% HFmax)
PC rozhraní	Přes dokovací stanici a software SIGMA DATA CENTER
Údržba	Čištění otvorů pro tlak vzduchu; výměna baterií
Záruka	Podle zákonných předpisů; baterie vyjmuty
Okolní teplota	-10 °C až +60 °C
Hmotnost	Přibližně 50 g (pouze počítač)
Rozměry	Přibližně 70 x 50 x 20 mm

Často kladené otázky - ROX 9.0 SIGMA

Jak poprvé zapnout SIGMA ROX 9.0?

Podržte libovolné tlačítko po dobu 5 sekund pro opuštění hlubokého režimu spánku. Poté postupujte podle pokynů na displeji pro výběr jazyka a uložení.

Jak synchronizovat vysílač rychlosti?

Jeďte pár metrů nebo otáčejte předním kolem, dokud indikace rychlosti nepřestane blikat. Přijímač se obvykle synchronizuje po 3 otáčkách kola.

Proč se nezobrazuje můj srdeční tep?

Zkontrolujte, zda je hrudní pás správně nasazen a elektrody jsou vlhké. Také zkontrolujte baterii hrudního pásu.

Jak kalibrovat výškoměr?

Přejděte do menu 'Nastavení' a vyberte 'Výška'. Můžete zadat startovní výšku, upravit aktuální výšku nebo použít tlak vzduchu na hladině moře. Podržte tlačítko 2 sekundy pro kalibraci.

Jak spustit záznam?

Umístěte cyklopočítač do držáku, přejděte do menu záznamu a stiskněte 'Start'. Záznam se zastaví ručně pomocí 'Stop'.

Mohu nastavit více kol?

Ano, SIGMA ROX 9.0 podporuje dvě kola (Kolo I a Kolo II). Pro každé kolo můžete nastavit velikost kola, vysílače a celkové hodnoty.

Jak vyměnit baterii?

Pro počítač: použijte baterii CR 2450. Pro vysílače a hrudní pás: CR 2032. Otevřete přihrádku na baterii, vyměňte baterii a dbejte na správnou polaritu.

Co dělat, když displej zčerná?

Zkontrolujte baterii a teplotu. Displej nepracuje správně při teplotách nad 60°C nebo pod 0°C. Nechte zařízení vychladnout nebo zahřát.

Jak upravit oblíbené?

Přejděte do 'Nastavení' a vyberte 'Oblíbené A' nebo 'Oblíbené B'. Můžete přidat nebo odebrat až 10 funkcí pomocí tlačítek +/-.

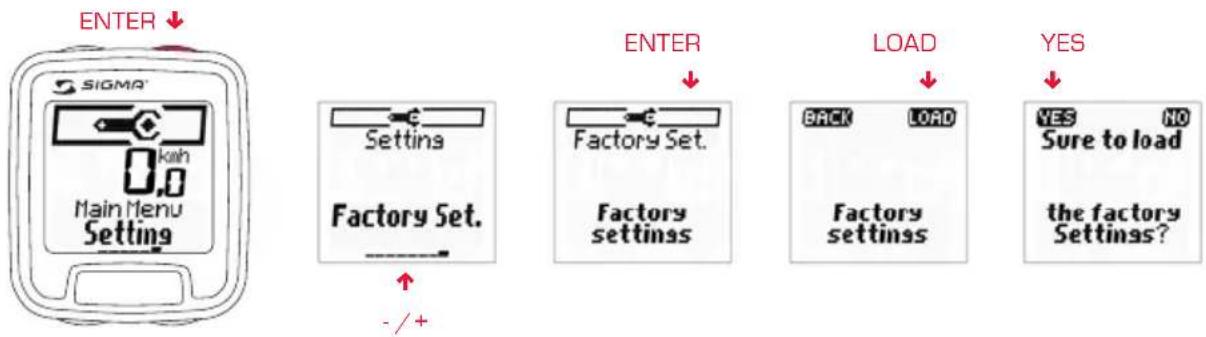

Jak obnovit tovární nastavení?

Přejděte do 'Nastavení' > 'Tovární nastavení'. Potvrďte 'ANO'. Zařízení se vrátí do hlubokého režimu spánku. Podržte tlačítko 5 sekund pro restart.

NÁVOD K OBSLUZE ROX 9.0 SIGMA

2 Montáž SIGMA ROX 9.0 a jeho příslušenství ...... 33

2.1 Montáž držáku 33

2.2 Montáž vysílače - rychlost a frekvence šlapání 33

2.3 Montáž magnetu - rychlost a frekvence šlapání 33

2.4 Montáž SIGMA ROX 9.0 do držáku 33

2.5 Synchronizace 33

2.5.1 Synchronizace rychlosti 33

2.5.2 Synchronizace frekvence šlapání 34

2.5.3 Synchronizace hrudního pásu 34

3 Vše o SIGMA ROX 9.0 34

3.1 První aktivace 34

3.2 Princip navigace SIGMA ROX 9.0 35

3.3 Obsazení tlačítek 35

3.4 Struktura displeje - funkčnost 36

3.4.1 Horní část DOT-Matrix 36

3.4.2 Střední segment/ikony na displeji 37

3.4.3 Dolní část DOT-Matrix 37

3.5 Strom menu SIGMA ROX 9.0 38

3.6 Všeobecné funkce 39

3.6.1 Pohybový senzor 39

3.6.2 Ztlumení hodnot během jízdy 39

3.6.3 Ukládání dat 39

4 Uvedení do provozu 40

4.1 Odchod z „režimu Sleep“ 40

4.2 Rozsah funkcí SIGMA ROX 9.0 40

5 Popis funkcí (funkce, které jsou zobrazeny během jízdy) ..... 40

5.1 Oblíbené A a Oblíbené B 40

5.2 Funkce jízdního kola 41

5.3 Funkce srdeční frekvence 41

5.4 Funkce teploty 41

5.5 Funkce jízdy nahoru 42

5.6 Funkce jízdy dolů 42

5.7 Funkce času 42

5.8 Speciální funkce 43

5.8.1 Spořič světla 43

5.8.2 Kalibrace výšky 43

OBSAH

6 Používání SIGMA ROX 9.0 44

6.1 Oblíbené A a B 44
6.2 Funkce Deník záznamů 44
6.2.1 Interval ukládání 45
6.2.2 Spuštění/zastavení Deníku záznamů 45
6.3 Vynulování/uložení jednotlivých tras (kumulované hodnoty) 46

7 Nastavení 47

7.1 Předmluva 47
7.2 Nastavení SIGMA ROX 9.0 47
7.2.1 Nastavení/přístroj/čas 47
7.2.2 Nastavení/uživatel/den narození 48
7.3 Přístroj 48
7.4 Jízdní kolo I + II 49
7.5 Počáteční výška 49
7.6 Uživatel 49
7.7 Oblíbené A a B 49
7.8 Celkové hodnoty 50
7.8.1 Jízda na kole 50
7.8.2 Srdeční frekvence 50
7.8.3 Jízda nahoru 50
7.8.4 Jízda dolů 50
7.9 Výchozí nastavení 51

8 Počítačové rozhraní/SIGMA DATA CENTER 51

8.1 Požadavky na systém 52
8.2 Instalace datového SIGMA DATA CENTER 52
8.3 Instalace dokovací stanice 52

9 Odstraňování poruch 53

10 Výměna baterie 53

11 Technické údaje 54

11.1 Max/min/výchozí hodnoty 54

11.2 Teplota/Baterie 56

12 Záruka/poskytnutí záruky 56

1 OBSAH BALENÍ

1 OBSAH BALENÍ

→ SIGMA ROX 9.0 hlava computeru

→ Vysílač frekvence šlapání

→ Vysílač rychlosti → Hrudní pás

vč. elastického pásu

→ Upevňovací příslušenství: 12x O-kroužek Power magnet Magnet na kliku 8x kabelová přichytka

→ CD SIGMA DATA CENTER

2 MONTÁŽ SIGMA ROX 9.0 A jEHO PŘÍSLUŠENSTVÍ

2 MONTÁŽ SIGMA ROX 9.0 A jEHO PŘÍSLUŠENSTVÍ

Obrázky k těmto textům k montáži se nacházejí na přiloženém letáku!

2.1 MONTÁŽ DRŽÁKU

→ Ríditka nebo nástavba
→ Odstraňte žlutou fólii

2.2 MONTÁŽ VySÍLAČE - RyCHLOST A FREkvENCE ŠLAPÁNÍ

Oba vysilače je možné namontovat bud pomocí přichytky kabelu (trvalé upevnění), nebo volitelně pomocí O-kroužku.
→ Pro dosažení potřebných 12 mm nebo méně namontujte vysílač a magnet blíže k náboji.

2.3 MONTÁŽ MAGNETU - RyCHLOST A FREkVENCE ŠLAPÁNÍ

2.4 MONTÁŽ SIGMA ROX 9.0 DO DRŽÁKU

2.5 SyNCHRONIzACE

Ve smontovaném stavu je SIGMA ROX 9.0 pri každé aktivaci z režimu Sleep pripraven k synchronizaci s každým vysilačem - rychlosti, frekvence šlapání a srdeční frekvence.

Při synchronizaci s vysilačem rychlosti na displeji bliká zobrazení rychlosti. Jakmile zobrazení přestane blikat,

SIGMA ROX 9.0 je synchronizován s vysílačem rychlosti a ukazuje aktuální rychlost. Přitom se automaticky paralelně synchronizuje vysílač frekvence šlapání a hrudní pás. Jakmile je provedena odpovídající synchronizace, příslušná hodnota se zobrazí v menu Oblibené (A a/nebo B) v horní části DOT-Matrix.

2.5.1 SYNCHRONIzACE RyCHLOSTI

Existují 2 možnosti:

→ Rozjedte se, po 3 otáčkách kol se přijímač zpravidla synchronizuje s vysílačem.

→ Otáčejte předním kolem, dokud nepřestane blikat zobrazení KM/H.

2.5.2 SYNCHRONIzACE FREkVENCE ŠLAPÁNÍ

Existují 2 možnosti:

→ Rozjedte se, po 3 otáčkách pedálů se přijímač zpravidla synchronizuje s vysílačem.

→ Pohybujte pedály nahoru a dolů, dokud se nezobrazí aktuální frekvence šlapání.

2.5.3 SyNCHRONizACE HRUDNÍHO PÁSU

Přiložení hrudního pásu. Pohybujte se prosím v blízkosti SIGMA ROX 9.0 nebo nasedněte na kolo.

SIGMA ROX 9.0 se s hrudním pásem synchronizuje zpravidla za méně než 10 sekund.

Na displeji se pak objeví aktuální puls.

3 VŠE O SIGMA ROX 9.0

3.1 PRVNI AKTIVACE

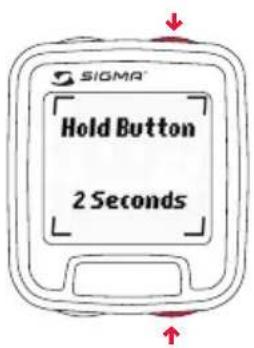

Při dodání se SIGMA ROX 9.0 nachází v tzv. režimu hlubokého spánku. Tento režim ukončíte tisknutím

libovolného tlačitka po dobu 5 sekund. Pak postupujte podle pokynů na displeji.

↑

Libovolné tlačitko přidržte stisknuté po dobu 5 sekund.

Tlačítkem +/- vyberte požadovaný jazyk a uložte pomocí „SAVE“.

Displej preskoči na hlavní menu „Oblíbené A“.

3.2 PRINCIP NAVIGACE SIGMA ROX 9.0

SIGMA ROX 9.0 zahrnuje až 5 úrovní menu. Při navigaci mezi menu a podmenu SIGMA ROX 9.0 byste se měli vždy orientovat podle stromového diagramu v kapitole 3.5.

Navigace v menu SIGMA ROX 9.0 je pro uživatele podstatně zjednodušena pomocí navigační úrovně. Jednorázovým stisknutím jednoho ze dvou horních funkčních tlačítek se automaticky objeví navigační úroveň.

Na této úrovni se zobrazi možné funkce obou horních tlačítek, abyste:

→ se dostali do další nižší úrovně (ENTER),
→ se dostali zpět do další vyšší úrovně (BACK),

→ se dostali do jiné úrovně v menu nastavení (NEXT);
→ potvrdili/uložili nastavení (SAVE/DONE).

Funkci zobrazenou v navigační úrovni potvrdte během 2 sekund dalším kliknutím.

Tato navigační úroveň je v SIGMA ROX 9.0 aktivována standardně. Pokud po delším používání SIGMA ROX 9.0 již tuto navigační úroveň nepotřebujete, je možné ji v menu nastavení deaktivovat.

3.3 OBSAZENÍ TLAČÍTEK

Funkční tlačítko 1

Funkční tlačítko 2

Tímto tlačítkem opustíte podmenu nebo uložíte nastavené hodnoty.

Pomocí tohoto tlačítka se dostanete do podmenu nebo přepnete horní čtyřrádkový displej.

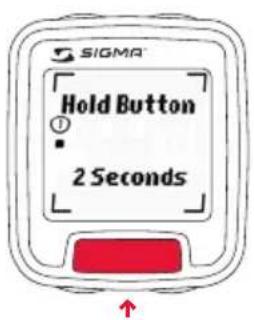

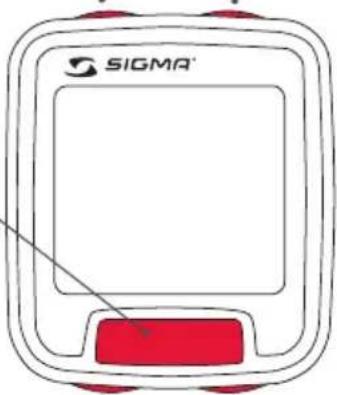

Funkční tlačítko Deník záznamů

Vstup do Deníku záznamů Tímto tlačítkem otevřete menu Deníku záznamů a nastavíte body trasy.

Funkční tlačítko minus

Funkční tlačítko plus

Listovat zpět v jedné úrovni menu...

Listovat vpřed v jedné úrovni menu...

...nebo snížit/změnit zobrazenou hodnotu.

... nebo zvýšit/změnit zobrazenou hodnotu.

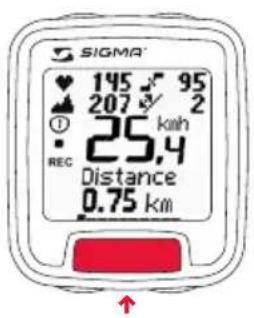

3.4 STRUKTURA DISPLEjE - FUNKČNOST

Zobrazení displeje ROX 9.0 je rozčleněno do 3 hlavních oblastí:

3.4.1 HORNÍ ČÁST DOT-MATRIX

V této části se zobrazují různé informace podle toho, ve kterém menu se nacházíte.

Zde mohou být zobrazeny až 4 aktuální hodnoty:

→ DAktuální výška (permanentně)
→ Aktuální stoupání (permanentně)
→ Aktuální puls (pouze pokud je přiložen hrudní pás)
→ Aktuální frekvence šlapání (pouze pokud je namontován vysílač frekvence šlapání)

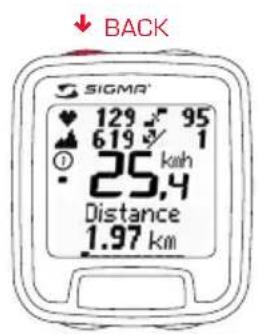

Stisknutím horního pravého tlačítka je možné zobrazení změnit tak, že je zobrazena pouze jedna z celkem 4 funkcí.

3.4.1.2 NAVIGAČNÍ ÚROVEN

Pokud je tato funkce aktivována, objeví se navigační úroveň vždy po jednorázovém stisknutí jednoho ze dvou horních funkčních tlačítek.

V navigační úrovni se zobrazí možné funkce tlačítek. Poté, co se s přístrojem a jeho funkcemí seznámíte, máte možnost v bodě menu „Nastavení“ navigační úroveň vypnout (Nastavení/Přístroj/Tlačítka Informace).

3.4.1.3 INFORMAČNÍ LISTA

Při orientaci v úrovních vám pomáhá horní část DOT-Matrix, tedy tzv. „Informační lišta“. Platí to pro následující úrovně menu:

„Data trasy“; „Doba“; „Pamět“; „Nastavení“.

V horní části displeje se zobrazí hlavní menu, v dolní části podmenu, ve kterém se právě nacházíte.

3.4.2 STŘEDNÍ SEGMENT/IkONy NA DISPLEjí

Toto segmentové zobrazení vám napřiklad udává aktuální rychlost.

V této části displeje lze také vidět následující symboly:

mbol jízdní kolo I/jízdní kolo II

ynání rychlosti

úměrnou rychlostí

V této části je zobrazena zvolená aktivní funkce nezávisle na tom, ve kterém menu/podmenu se nacházíte.

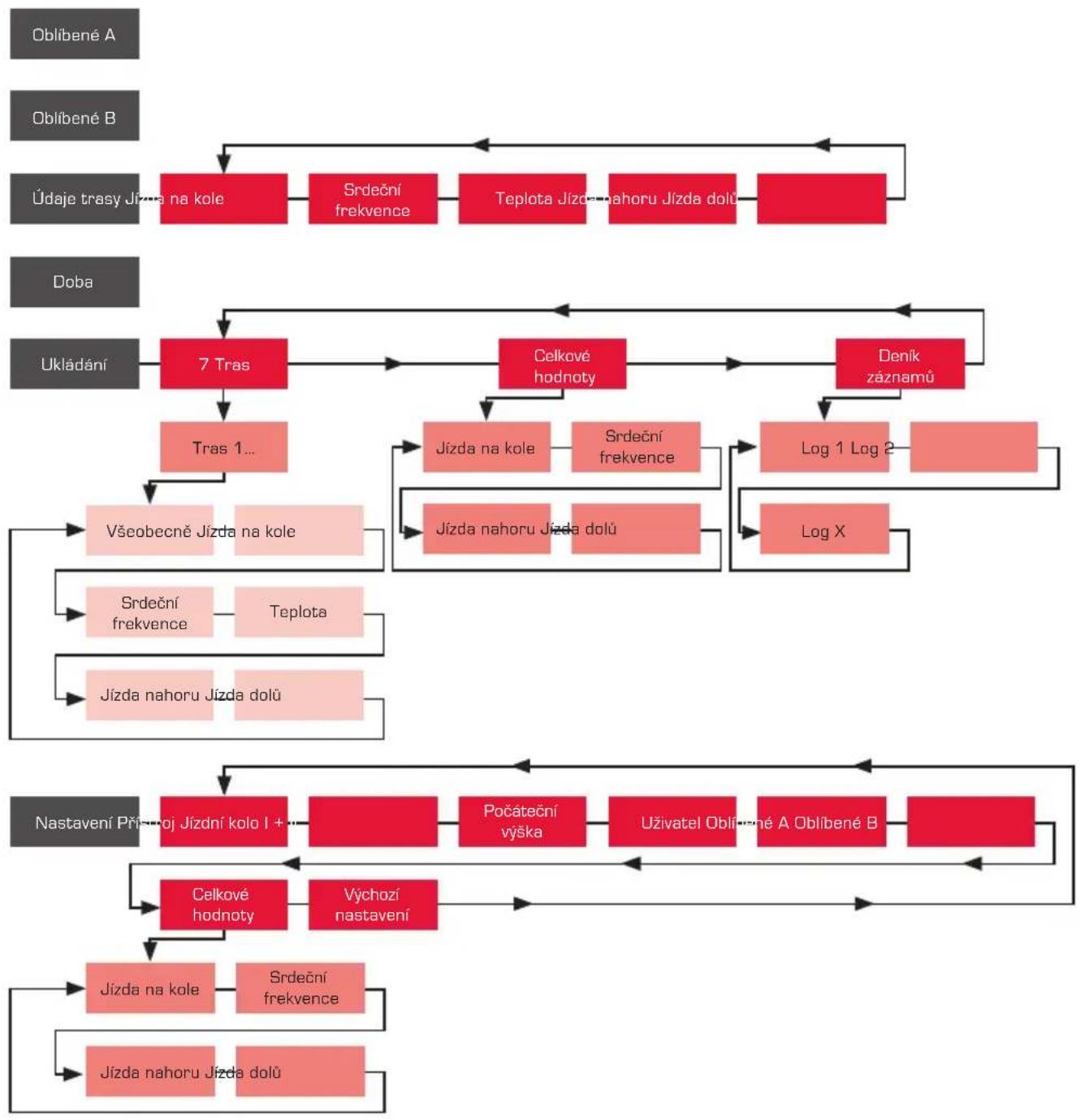

3.5 STROM MENU/ROzČLENĚNÍ SIGMA ROX 9.0

3.6 VŠEOBECNÉ FUNKCE 3.6.1 POHYBOVÝ SENZOR

SIGMA ROX 9.0 je vybaven pohybovým senzorem. Tento pohybový senzor má 2 různé úkoly:

→ Automatická funkce start/stop
→ Měření výšky

Díky pohybovému senzoru se SIGMA ROX 9.0 aktivuje již při malých pohybech jízdního kola (za předpokladu, že je SIGMA ROX 9.0 již přimontován do držáku). Proto není k jeho aktivaci třeba stisknout žádné tlačítko.

Senzor pohybu automaticky koriguje aktuální výšku a SIGMA ROX 9.0 tuto aktuální výšku uloží, než přejde do režimu Sleep. Při přístím probuzení se převezme poslední uložená výška, nehledě na možné změny

tlaku vzduchu. V případě změny místa a když SIGMA ROX 9.0 není přimontován do držáku, registruje pohybový senzor pohyby SIGMA ROX 9.0 a v pravidelných odstupech provádí měření tlaku vzduchu. Výška SIGMA ROX 9.0 se tak aktualizuje během jízdy na další místo. To znamená, že kalibrace v cílovém místě již není nezbytně nutná.

Poznámka: Povšimněte si prosím, že při jízdě autem dojde k omezení měření tlaku vzduchu kvůli klimatizaci, což může vést k nepřesnému měření.

3.6.2 ZTLUMENÍ HODNOT BĚHEM JÍZDY

Během jízdy jsou ztlumeny funkce, které nejsou nezbytně nutné. Máte tak k dispozici 2 menu. Oblíbené a veškerá data tras.

Všechna ostatní hlavní menu – „Pamět“ a „Nastavení“ – jsou ztlumena.

3.6.3 UKLÁDÁNÍ DAT

SIGMA ROX 9.0 má 2 různé formy ukládání dat:

3.6.3.1 7 TRAS

Do této paměti lze selektivně ukládat veškerá data tras tak, jak jsou zobrazena na displeji

SIGMA ROX 9.0. Je možné uložit až 7 tras.

3.6.3.2 DENÍK ZÁZNAMŮ

Kromě 7 tras má SIGMA ROX 9.0 samostatný Deník záznamů, ve kterém je možné trasy uložit a dodatečně vyhodnotit. Data jsou shromaždována v SIGMA ROX 9.0 a pomocí počitačového rozhraní

jsou odesílána do vyhodnocovacího softwaru vyvinutého společností SIGMA SPORT®. Po cestě tak můžete veškerá relevantní data vyhodnotit a analyzovat.

SIGMA ROX 9.0 se aktivuje pri každém pohybu jízdního kola. Pokud SIGMA ROX 9.0 není

namontován do držáku, je jeho aktivace možná stisknutím tlačítka [libovolného].

4.2 ROZSAH FUNKCÍ SIGMA ROX 9.0

→ SIGMA ROX 9.0 je mnohostranný cyklistický computer. Kromě klasických funkcí pro jízdní kolo může SIGMA ROX 9.0 měřit také frekvenci šlapání, puls a výšku/stoupání.
→ Všechny oblasti funkcí - jízdní kolo, puls, výška - jsou rozděleny do dalších oblastí, ve kterých je možné přecíst všechny jednotlivé funkce.
→ Všechny aktuální hodnoty – okamžitá rychlost, aktuální výška, aktuální puls, aktuální frekvence šlapání a aktuální sklon - je možné snadno a kdykoli přecíst na velkém Šrádkovém displeji.
→ Kromě zobrazených funkcí má SIGMA ROX 9.0 také Deník záznamů. Deník záznamů umožňuje

samostatné uložení jízdy/trasy (až do cca 78 hodin), kterou je pak možné prěněst do počítače. Data jsou načítána a vyhodnocována námi vyvinutým vyhodnocovacím softwarem. Více se o Deniku záznamů a vyhodnocovacím softwaru dozvíte v kapitole 6.2.

→ SIGMA ROX 9.0 má také vlastnosti klasického cyklistického computeru, jako např. 2 nastavitelné rozměry kola, které jsou automaticky rozpoznány (pomocí vysilače rychlosti), automatickou funkci start/stop a kalibraci výšky se 3 různými možnostmi.

5 POPIS FUNKCÍ (Funkce, které se zobrazují během jízdy)

5.1 OBLÍBENÉ A A B

Do Oblíbených A a B může být vloženo až 10 funkcí. Tyto funkce si můžete sami vybrat. Námi předem naprogramované nastavení Oblíbených je určeno jak pro roviny tak i pro hory a může být individuálně změněno.

→ Oblíbené A -

Trasa/Doba jízdy/Průměrná rychlost/Maximální rychlost/Ukazatel zón/Kalorie/Časovač odpočítávání/Stopky/Aktuální teplota/Čas.

→ Oblíbené B -

Trasa/Doba jízdy/Průměrná rychlost/Ukazatel zón/Výškoměr X/Trasa X/Stoupání/Max. stoupání X/Maximální výška/Čas.

5 POPIS FUNKCÍ

[Funkce, které se zobrazují během jízdy]

5.2 FUNKCE JÍZDNÍHO KOLA

Veškeré funkce jízdního kola naleznete pod: „Data trasy/Jízda na kole“.

Následující funkce jsou součástí podmenu:

Trasa/Doba jizdy/Průměrná rychlost/Maximální rychlost/Trasa +/

Trasa -/Průměrná frekvence šlapání/Maximální frekvence šlapání.

Jedná se o 2 oddělená počítadla trasy (trasa+/trasa-). Ta umožňují intervalový trénink nebo jízdu podle roadbooku. Obě jsou předem programovatelná a lze je odděleně vymazat.

5.3 FUNKCE SRDEČNÍ FREKVENCE

Veškeré funkce srdeční frekvence naleznete pod: „Data trasy/Srdeční frekvence“. Následující funkce jsou součástí podmenu:

Ukazatel zón/Průměrná srdeční frekvence/Maximální srdeční frekvence/Čas v 1., 2. a 3. zóně/Kalorie

ROX 9.0 má 3 zóny srdeční frekvence. Tyto zóny se automaticky vypočítají při zadání nastavení „Uživatel“.

3 predem vypočítané zóny jsou:

→ Zóna 1: 55-70 % TF max.

Regenerační trénink

→ Zóna 2: 70-80 % TF max.

Kardiovaskulární trénink

→ Zóna 3: 80-100 % TF max.

Výkonnostní trénink

5.4 FUNKCE TEPLOTY

Veškeré funkce teploty naleznete pod: „Data trasy/Teplota“. Následující funkce jsou součástí podmenu:

Aktuální/Min./Max. teplota.

(Funkce, které se zobrazují během jízdy)

5.5 FUNKCE JÍZDA NAHORU

Veškeré funkce jizdy nahoru naleznete pod: „Data trasy/Jízda nahoru“.

Následující funkce jsou součástí podmenu:

Výškoměr/Maximální výška/Trasa/Doba jízdy/Průměrná rychlost/

Stoupání/ Max. stoupání/Průměrný sklon/Maximální sklon.

Míra stoupání vám ukazuje vertikální, aktuální rychlost v metrech za minutu.

Můžete si tak rychle vypočítat, kolik času potřebujete pro dosažení vrcholu.

Jedná se o aktuální funkci podobnou rychlosti.

5.6 FUNKCE JÍZDA DOLÚ

Veškeré funkce jízdy dolů naleznete pod: „Data trasy/Jízda dolů“.

Následující funkce jsou součástí podmenu:

Výškoměr/Trasa/Doba jízdy/Průměrná rychlost/Stoupání/

Max. stoupání/Průměrný sklon/Maximální sklon.

5.7 FUNKCE ČASU

Veškeré funkce času naleznete pod: „Čas“.

Následující funkce jsou součástí podmenu:

Čas/Datum/Stopky/Časovač odpočítávání/Budík.

Stopky spustíte, popř. zastavíte horním pravým tlačítkem. Levým tlačítkem můžete stopky vynulovat. Stopky běží nezávisle na době jízdy a musí být tedy spuštěny, popř. zastaveny manuálně.

K naprogramování odpočítávání předem stiskněte pravé horní tlačitko.

K nastavení času postupujte podle pokynů na displeji. Po nastavení doby spustíte, popř. zastavíte odpočítávání stisknutím horního pravého tlačítka.

Levým tlačítkem odpočítávání opět vynulujete.

5 POPIS FUNKCÍ

[Funkce, které se zobrazují během jízdy]

5.8 SPECIÁLNÍ FUNKCE

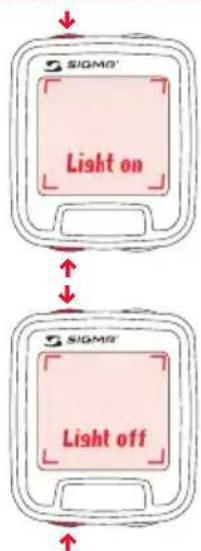

5.8.1 SPOŘIČ SVĚTLA

SIGMA ROX 9.0 je vybaven spořičem světla. Světlo může být aktivováno, popř. deaktivováno (viz následující nákresy). Při aktivovaném světle se s každým stisknutím tlačítka světlo zapne a svítí po dobu 3 sekund za předpokladu, že během těchto 3 sekund nebude stisknuto žádné tlačítko. Displej se během obsluhy světla nemění. K aktivaci jakékoli funkce se zapnutým světlem je třeba během 3 sekund tisknout další tlačítko, dokud nedosáhnete požadované funkce.

Poznámka: Pokud je ROX 9.0 v režimu Sleep, spořič světla se automaticky deaktivuje.

Měření výšky computerem SIGMA ROX 9.0 probíhá na základě měření atmosférického tlaku vzduchu. Každá změna počasí představuje změnu tlaku vzduchu, což může vést ke změně aktuální výšky. Pro kompenzaci této změny tlaku vzduchu se musí v SIGMA ROX 9.0 zadat referenční výška (tzzv. kalibrace).

Kalibraci je možné provést také manuálně. Pokud chcete kalibraci provést manuálně, přečtěte si následující vysvětlivky:

5 POPIS FUNKCÍ

(Funkce, které se zobrazují během jízdy)

5.8.2 KALIBRACE VÝŠKY

SIGMA ROX 9.0 vám nabízí 3 různé formy kalibrace:

→ 3 počáteční výšky

Počáteční výška je výška vašeho obvyklého výchozího bodu (zpravidla bydliště). Tuto hodnotu můžete zjistít z automapy, popř. geografické mapy. Do SIGMA ROX 9.0 se jednorázově nastaví a během několika sekund může být zkalibrována. Do SIGMA ROX 9.0 můžete nastavit 3 různé počáteční výšky.

→ Aktuální výška

Aktuální výška je výška místa, na kterém se právě nacházíte, nezávisle na vaší počáteční výšce (váš výchozí bod cesty, horská chata nebo jiná místa). Aktuální výška se používá, když cestujete se svým jízdním kolem a k dispozici je výškový údaj.

→ Tlak vzduchu na hladině moře

V případě, že se nacházíte na neznámém místě (žádný údaj aktuální výšky není k dispozici), můžete zadat tzv. „tlak vzduchu přepočtený na hladinu moře” ke kalibraci aktuální výšky. Tlak vzduchu přepočtený na hladinu moře můžete zjistit na internetu (např. www.meteo24.de), v denním tisku nebo na letišti.

POZOR: Tlak vzduchu vaší barometrické stanice je aktuální tlak vzduchu, nikoliv tlak vzduchu přepočtený na hladinu moře! Pro měření tlaku vzduchu jsou určeny tři otvory na spodní straně ROX 9.0. Tyto otvory musejí zůstat nezakryté a vyžadují proto pravidelné čištění. Netlačte ostrými předměty do měřicích otvorů!

6 POUŽÍVÁNÍ SIGMA ROX 9.0

V této kapitole objasníme všechny funkce a vlastnosti SIGMA ROX 9.0, abyste mohli bez starostí jezdit.

6.1 OBLÍBENÉ A A B

Oblíbené A a B jsou dvě oblasti, ve kterých si můžete naprogramovat pro vás osobně důležité funkce. Do obou oblastí Oblíbených jsou určité funkce předem vloženy, mohou však být kdykoliv změněny. Do každých z obou oblastí Oblíbených lze vložit celkem

10 funkcí. Takže máte až 15 funkcí (rychlost, aktuální výšku, aktuální puls, aktuální frekvenci šlapání a 10 funkcí z Oblíbených), které můžete během jízdy snadno použít.

6.2 FUNKCE DENÍK ZÁZNAMŮ

SIGMA ROX 9.0 je vybaven samostatným Deníkem záznamů. V Deníku záznamů si můžete své cesty individuálně uložit a především je prénést do vašeho počítače.

Diky vyhodnocovacímu softwaru SIGMA SPORT® můžete každou uloženou trasu vyhodnotit a zpracovat.

6.2.1 INTERVAL UKLÁDÁNÍ

SIGMA ROX 9.0 ukládá rychlost, srdeční frekvenci a výšku v určitých intervalech ukládání. Abyste kapacitu paměti přizpůsobili trase, můžete si sami interval ukládání nastavit: 5 s, 10 s, 20 s a 30 s.

Čím delší je časový interval, tím větší je místo v paměti. Kromě časového intervalu máte k dispozici také informaci o zbývající době paměti.

Maximální doby paměti, podle intervalu ukládání, jsou následující:

5 sekund cca 13 hodin

10 sekund cca 26 hodin

20 sekund cca 52 hodin

30 sekund cca 78 hodin

Veškerá data se zakládají na jedné jediné trase a jedná se o odhady.

6.2.2 SPUSTIT/zASTAVIT DENÍk zÁzNAMÚ

Deník záznamů může být spuštěn teprve tehdy, když je SIGMA ROX 9.0 namontován do držáku. Funkce

musí být ovšem spuštěna, popř. zastavena manuálně.

6.2.2.1 SPUŠTĚNÍ/zASTAVENÍ DENÍkU zÁzNAMŮ

Během jízdy si můžete nastavit takzvané body trasy.

Bod trasy je označení během jízdy, které si po jízdě

chcete zaznamenat. Například počátek stoupání

nebo jiné konkrétní místo. Postupujte prosím takto:

Poznámka: V předem nastaveném intervalu ukládání (ukládání každých 5, 10, 20 nebo 30 sekund) je možné nastavit pouze jeden bod trasy. Pokud se

pokusíte během časového intervalu nastavit druhý bod trasy, objeví se hlášení: „Bod trasy je již v intervalu nastaven“. Předejde se tak „dvojitému kliknutí“.

6.3 VYNULOVÁNÍ/UKLÁDÁNÍ JEDNOTLIVÝCH TRAS (AKTUÁLNÍ HODNOTY)

Hodnoty trasy ROX 9.0 se neukládají automaticky.

Ukládání probíhá manuálně v paměti „7 tras“.

Umožňuje to selektivní ukládání tras. Smazání/

uložení dat trasy je možné pouze v hlavních menu:

smazali/uložili data tras, postupujte následovně:

Pokud již byla data tras smazána, na displeji se objeví: „Data tras uložena a vynulována“.

Poznámka: Když data tras uložíte, aktuální hodnoty se automaticky vynuluji.

7 NASTAVENÍ 7.1 PŘEDMLUVA

V hlavní menu „Nastavení“ se nacházejí všechny nastavitelné funkce. Veškeré obsažené funkce je možné nastavit bud’ přímo v SIGMA ROX 9.0, nebo v počítači a poté převést do SIGMA ROX 9.0. Jak Ize SIGMA ROX 9.0 nastavit prostřednictvím počítače, najdete v kapitole 8.

7.2 NASTAVENÍ V SIGMA ROX 9.0

→ Jazyk
→ Čas
→ Datum
→ Objemy
→ Alarm zón
→ Informace k tlačitküm
→ Moje jméno

7 NASTAVENÍ

7.4 jízDNÍ kOLO I + II

→ Kmh-mph
→ Rozměr kola I
→ Rozměr kola II

→ Počáteční výška 1
→ Počáteční výška 2
→ Počáteční výška 3

7.6 UŽIVATEL

→ Pohlaví
→ Den narození
→ Hmotnost
→ Maximální srdeční frekvence
→ 1. Zóna srdeční frekvence
→ 2. Zóna srdeční frekvence
→ 3. Zóna srdeční frekvence

→ 6. Pozice
→ 7. Pozice
→ 8. Pozice
→ 9. Pozice
→ 10. Pozice

→ Výškoměr I, II a I+II
→ Maximální výška I, II a I+II
→ Trasa I, II a I+II
→ Doba jízdy I, II a I+II

7.8.4 jízDA DOLÚ

SIGMA ROX 9.0 můžete kdykoliv nastavit zpět na výchozí nastavení. Veškeré celkové hodnoty se přitom vynulují a veškerá přednastavení budou zobrazena jako při expedici přístroje.

Abyste nastavili zpět výchozí nastavení, postupujte následovně:

Po zpětném nastavení SIGMA ROX 9.0 do výchozího nastavení se cyklistický computer vrátí do režimu

hlubokého spánku. Abyste opustili tento režim, postupujte prosím podle pokynů v kapitole 3.1.

8 POČÍTAČOVÉ ROzHRANÍ/SIGMA DATA CENTER

Pomocí rozhraní mezi ROX 9.0 a vaším počítačem můžete uložená data, popř. hodnoty tras a celkové hodnoty prěnést do vašeho počítače. Nejprve musíte připojit dokovací stanici ke svému počítači a nainstalovat příslušný dodaný software.

Se softwarem SIGMA SPORT ^® můžete provádět následující činnosti:

→ Nastavení všech funkcí zařízení SIGMA ROX 9.0 prostřednictvím počítače
→ Kontrola stavu baterií zařízení a vysílačů

→ Hstahování uložených dat (pamět, celkové hodnoty a naměřené údaje) jako soubor SIGMA SPORT nebo jako exportovaný formát
→ Tabulkové, resp. grafické zobrazení uložených dat
→ Porovnání 2 jízd
→ Analýza ujetých tras

Další podrobnosti o softwaru si prosim přečtěte v on-line nápovědě softwaru.

8.1 POŽADAVKY NA SYSTÉM

Minimální požadavky:

→ Procesor Intel ^ trídy Pentium ^ alespoň s 1 GHz
→ Microsoft® Windows® 2000 se Service Pack 4, Windows XP se Service Pack 2 nebo Windows Vista®
→ 256 MB RAM

Doporučeno:

→ Procesor Intel ^® třídy Pentium ^® alespoň s 2 GHz
→ Microsoft® Windows® 2000 se Service Pack 4, Windows XP se Service Pack 2 nebo Windows Vista ®
→ 512 MB RAM; 32 MB VRAM

8.2 INSTALACE DATOVÉHO SIGMA DATA CENTER

1. Pred instalací byste měli zavřit všechny spuštěné aplikace.
2. Vložte instalační CD do své CD mechaniky.
3. Instalace se spustí automaticky. Popřípadě vyberte svou CD mechaniku a manuálně spustte „setup.exe“.

4. Postupujte podle instalačních pokynů na obrazovce.

5. K realizaci SIGMA DATA CENTER je třeba Adobe „Air Framework“. Ten se automaticky nainstaluje také. Řidte se prosím instalačními pokyny k Adobe „Air Installation“.

6. Po ukončení instalace můžete CD opět vyjmout.
   Další informace k funkcím „SIGMA DATA CENTER“ najdete v on-line nápovědě programu.

8.3 INSTALACE DOKOVACÍ STANICE

Poznámka: Než připojíte dokovací stanici ke svému počítači, musíte mít nainstalovaný dodaný software. Viz také bod 8.2 „Instalace SIGMA DATA CENTER“.

1. Připojte dodanou dokovací stanici k volnému USB portu na vašem počitači.
2. Váš operační systém automaticky rozpozná nový hardware a nainstaluje vhodný ovladač.

3. Pokud by se automatická instalace nezdařila, můžete ovladač nainstalovat také manuálně prostřednictvím svého správce zařízení. Soubor ovladače najdete na instalačním CD SIGMA v adresáří „Ovladače“.

4. Windows vás varují před necertifikovanými ovladači. Potvrdte prosím toto okno pomocí „Pokračovat v instalaci”.

5. Spustte vyhodnocovací software a klikněte na tlačitko „Spojit“, abyste integrovali svůj SIGMA ROX.
6. Otočte svůj SIGMA ROX na dokovací stanici. Software automaticky rozpozná vaše zařízení a přepne se do režimu „spojeno” (zelená kontrolka na dokovací stanici).
7. Postupujte podle pokynů v softwaru.

9 ODSTRAŇOVÁNÍ PORUCH

Žádné zobrazení rychlosti

→ Je computer správně upnutý do držáku?
→ Zkontroloval/a jste oxidaci/korozi kontaktů?
→ Zkontroloval/a jste vzdálenost magnetu/vysílače (max. 12 mm)?
→ Zkontroloval/a jste, zda magnet magnetizuje?
→ Zkontroloval/a jste stav baterie vysílače rychlosti?

Žádné zobrazení frekvence šlapání

→ Zkontroloval/a jste vzdálenost magnetu/vysilače (max. 12 mm)?
→ Zkontroloval/a jste, zda magnet magnetizuje?
→ Zkontroloval/a jste stav baterie vysílače?

Žádné zobrazení pulsu

→ Jsou elektrody dostatečně vlhké?
→ Zkontroloval/a jste stav baterie?

Displej nic nezobrazuje

→ Zkontroloval/a jste stav baterie SIGMA ROX 9.0?
→ Je baterie vložená správně (+ směřuje nahoru)?
→ Jsou kontakty baterie v pořádku [opatrně po ohnutí]?

Špatné zobrazení rychlosti

→ Jsou namontovány 2 magnety?
→ Je magnet správně umístěn (paralelně k vysílači a středem k vysílači)?
→ Je obvod kola správně nastaven?
→ Je vysilač nastaven na správné jizdní kolo (jizdní kolo I nebo II)?

Zobrazení displeje je černé/pomalé

→ Není teplota příliš vysoká (>60 °C) nebo příliš nízká (<0 °C)?

Žádná synchronizace

→ Zkontroloval/a jste vzdálenost magnetu/vysílače (vysílačů)?
→ Není/nejsou baterie vysílače (vysílačů) vybité?
→ Zkontroloval/a jste dosah príslušného vysílače?
→ Při použití nábojového dynama změňte prosím polohu vysílače.

Zobrazení „TOO MANY SIGNALS“

→ Zvyšte prosím vzdálenost druhého vysílače a stiskněte libovolné tlačitko.

10 VÝMĚNA BATERIE

Informace o stavu baterie přijímače a příslušného vysílače je krátce před vybitím baterie zaslána do přijímače. Displej vypadá následovně:

Výměnu baterie příslušného přístroje provádějte podle přiloženého listu.

Jednotka Přednas- Min. Max. tavení
Jízdní kolo
Rychlost kmh/mph 0.0 0.0 199,8/119,8
Ujetá trasa km/mi 0.0 0.0 9.999,99
Doba jízdy hh:mm:ss 00:00:00 00:00:00 999:59:59
Průměrná rychlost	kmh/mph 0.0 0.0	199,8/119,8
Maximální rychlost	kmh/mph	0.0	0.0	199,8/119,8
Oddělená počítadla trasy [+/-]	km/mi 0.0 -99,99	999,99
Aktuální frekvence šlapání	upm	0	0	180
Průměrná frekvence šlapání	upm	0	0	180
Maximální frekvence šlapání	upm	0	0	180
Srdeční frekvence
Aktuální srdeční frekvence	bpm	0	40	240
% z max. srdeční frekvence	%	0	17	150
Průměrná srdeční frekvence	bpm	0	40	240
Maximální srdeční frekvence	bpm	0	40	240
Doba v tréninkové zóně	hh:mm:ss	00:00:00	00:00:00	99:59:59
Spotřeba kalorií	kcal	0	0	99.999
Teplota
Akt./min./max. teplota	°C/°F	akt. teplota	-10,0/14,0	+70,0/+158,0
Výška
Aktuální výška	m/ft	0	-999	4.999/9.999
Denní výškové metry nahoru/dolů	m/ft	0	-99.999	99.999
Maximální výška	m/ft	0	0	4.999/9.999
Ujetá trasa nahoru/dolů	km/mi 0.0 0.0 9.999,99
Doba jízdy nahoru/dolů	hh:mm:ss	00:00:00	00:00:00	999:59:59
Průměrný sklon nahoru/dolů	%	0	-99	99
Maximální sklon nahoru/dolů	%	0	-99	99
Průměrná rychlost nahoru/dolů	kmh/mph 0.0 0.0	199,8/119,8
Rychlost stoupání	m/min - ft/min	0	-499/-1.699	499/1.699

11.1 MAX/MIN/VÝCHOZÍ HODNOTY

Jednotka Přednas- Min. Max. tavení
Doba
Čas hh:mm 00:00 00:00 23:59
Datum tt.mm.jj 01.01.2006 01.01.2006 31.12.2099
Stopky1/10s	hh:mm:ss,	00:00,0	00:00,0	59:59,9
Časovač odpočítávání	hh:mm:ss	00:00:00	00:00:00	09:59:59
Budík	hh:mm 00:00 00:00 23:59
Nastavení
Objemy	3 1	5
Rozměry kola 1/22.000	mm	2.150/	800	3.999
Počáteční výška 1/2/3	m/ft	0	-999	4.999/9.999
Datum narození1979 1900 2099	tt.mm.jj	31.03.	01.01.	31.12.
Hmotnost	kg/lb	70	20/40	199/399
Maximální srdeční frekvence	bpm	193	100	240
1. zóna - mezní hodnoty	bpm	106	40 Zóna 2	lower -5
2. zóna - mezní hodnotylower +5 lower	bpm-5	135	Zóna 1	Zóna 3
3. zóna - mezní hodnotylower +5 upper	bpm-5	154	Zóna 2	Zóna 3
Celkové hodnoty
Celková trasa jízdní kolo 1/2	km/mi	0	0	99.999
Celková doba jízdní kolo 1/2	hh:mm 00:00 00:00 9.999:59
Celkem spotřeba kalorií jízdní kolo 1/2	kcal	0	0	999.999
Celkové výškové metry jízdní kolo 1/2	m/ft	0	0	999.999
Maximální výška jízdní kolo 1/2	m/ft	0	0	4.999/9.999
Celková trasanahoru/dolů jízdní kolo 1/2	km/mi	0	0	999.999
Celková dobanahoru/dolů jízdní kolo 1/2	hh:mm 00:00 00:00 9.999:59

11 TECHNICKÉ ÚDAJE

11.2 TEPLOTA/BATERIE

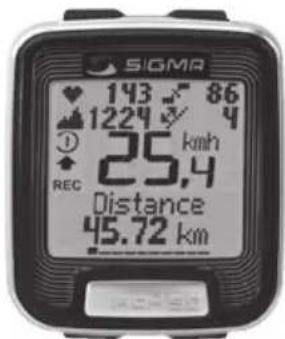

→ Cyklistický computer

Teplota prostředí +60 °C/-10 °C Typ baterie CR 2450 (výr. č. 20316)

→ Vysílač rychlosti

Teplota prostředí +60 °C/-10 °C Typ baterie CR 2032 (výr. č. 00396)

→ Vysílač frekvence šlapání

Teplota prostředí +60 °C/-10 °C Typ baterie CR 2032 (výr. č. 00396)

→ Hrudní pás

Teplota prostředí +60 °C/-10 °C Typ baterie CR 2032 (výr. č. 00396)

12 ZÁRUKA A POSKYTNUTÍ ZÁRUKY

Ručíme vůči našemu příslušnému smluvnímu partnerovi za vady podle zákonných předpisů. Na baterie se záruka nevztahuje. Se žádostí o poskytnutí záruky se obratte na obchodníka, u kterého jste svůj cyklistický computer zakoupili. Svůj cyklistický computer můžete také zaslat společně s dokladem o koupi a všemi díly příslušenství na následující adresu. Dbejte přitom na dostatečné poštovné.

SIGMA Elektro GmbH

Při oprávněném nároku na poskytnutí záruky obdržíte přístroj výměnou. Nárok vzniká pouze na model, který je v současné době aktuální. Výrobce si vyhrazuje právo technických změn.

POzNÁMky

TRESC
