GEBRUIKSAANWIJZING ROX 9.0 SIGMA
1 Inhoud van de verpakking 4
2 Montage van de SIGMA ROX 9.0 en de accessoires .... 5
2.1 Montage van de houder 5
2.2 Montage van de zender - snelheid en trapfrequentie 5
2.3 Montage van de magneet - snelheid en trapfrequentie 5
2.4 Montage van de SIGMA ROX 9.0 op de houder 5
2.5 De synchronisering 5
2.5.1 Synchroniseren van de snelheid 5
2.5.2 Synchroniseren van de trapfrequentie 6
2.5.3 Synchroniseren van de borstriem 6
3 Alles over de SIGMA ROX 9.0 6
3.1 First Wake-up 6
3.2 Navigatieprincipe van de SIGMA ROX 9.0 7
3.3 Toetsindeling 7
3.4 Displayopbouw - functies 8
3.4.1 Bovenste DOT-matrixblok 8
3.4.2 Middelste segment/icoonweergave 9
3.4.3 Onderste DOT-matrixblok 9
3.5 Menuboom van de SIGMA ROX 9.0 10
3.6 Algemene functies 11
3.6.1 Bewegingssensor 11
3.6.2 Verbergen van de waarden tijdens de rit 11
3.6.3 Opslaan van gegevens 11
4 Ingebruikneming 12
4.1 De „slaapmodus“ verlaten 12
4.2 Functiebereik van de SIGMA ROX 9.0 12
5 Functiebeschrijving (functies die tijdens de rit ingeschakeld zijn) . 12
5.1 Favorieten A en favorieten B 12
5.2 Fietsfuncties 13
5.3 Hartslagfunctions 13
5.4 Temperatuurfuncties 13
5.5 Bergopfuncties 14
5.6 Bergaffuncties 14
5.7 Tijdfuncties 14
5.8 Speciale functies 15

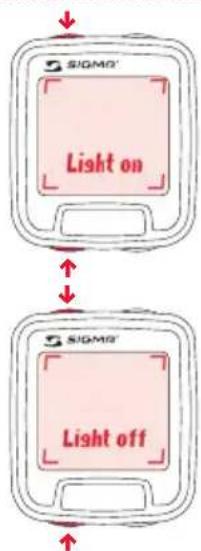

5.8.1 Lichtmanager 15
5.8.2 Kalibreren van de hoogte 15
INHOUD
6 Het gebruik van de SIGMA ROX 9.0 16
6.1 Favorieten A en B 16
6.2 Logboekfunctie 16
6.2.1 Opslaginterval 17

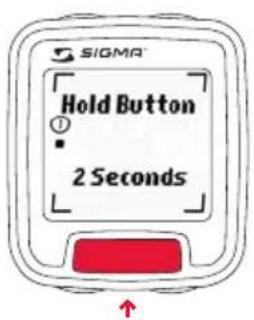

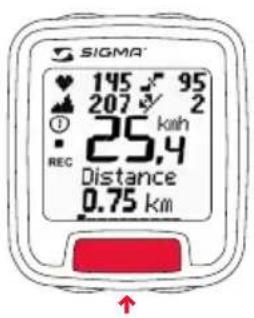

6.2.2 Logboek starten/stoppen 17
6.3 Op nul stellen/opslaan van afzonderlijke ritten (cumulatieve waarden) 18
7 Instellingen 19
7.1 Voorwoord 19
7.2 Instellen van de SIGMA ROX 9.0 19

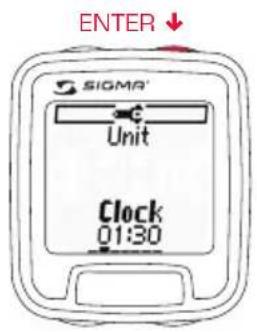

7.2.1 Instellen/apparaat/tijd 19
7.2.2 Instellen/gebruiker/verjaardag 20
7.3 Apparaat 20
7.4 Fiets I+II 21
7.5 Starthoogte 21
7.6 Gebruiker 21
7.7 Favorieten A en B 21
7.8 Totaalwaarden 22
7.8.1 Fietsen 22
7.8.2 Hartfrequentie 22
7.8.3 Bergop 22
7.8.4 Bergaf 22

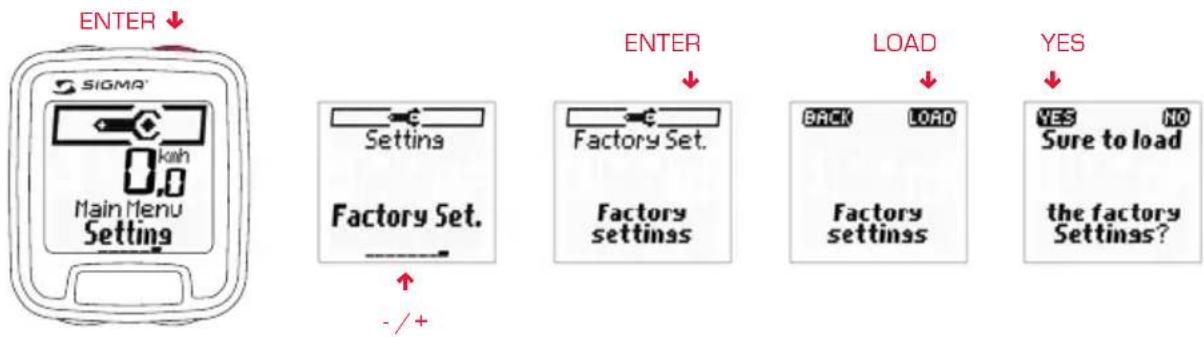

7.9 Fabrieksinstellingen 23
8 PC-interface/SIGMA DATA CENTER 23
8.1 Systeemeisen 24
8.2 Installatie van het SIGMA DATA CENTER 24
8.3 Installatie van het dockingstation 24
9 Problemen oplossen 25
10 Batterijen verwisselen 25
11.2 Temperatuur/batterijen 28
12 Garantie/vrijwaring 28
1 VERPAkkINGSINHOUD
1 VERPAkkINGSINHOUD
→ SIGMA ROX 9.0 computerkop
→ Snelheidszender → Borstriem incl.
→ Bevestigings- materiaal:
12 x 0-ring;
Powermagneet;
Pedaalmagneet;
8 x kabelbinder
De afbeeldingen die bij deze montageteksten horen staan op het bijgeleverde vouwblad!
2.1 MONTAGE VAN DE HOUDER
→ Stuur of voorbouw
→ Gele folie verwijderen
2.2 MONTAGE VAN DE zENDER - SNELHEID EN TRAPFREQUENTIE
→ Beide zenders kunnen ofwel met de kabelbinder [duurzame bevestiging] ofwel naar keuze met de O-ringen gemonteerd worden.
→ Om de vereiste 12 mm. of minder te bereiken, monteert u de zender en de magneet dichter bij de naaf
2.3 MONTAGE VAN DE MAGNEET - SNELHEID EN TRAPFREQUENTIE
2.4 MONTAGE VAN DE SIGMA ROX 9.0 OP DE HOUDER
2.5 DE SYNCHRONISERING
In gemonteerde toestand is de SIGMA ROX 9.0 elke keer als deze uit de slaapmodus wordt gehaald, klaar voor synchronisering met elke zender - snelheid, trapfrequentie en hartslag.
Bij synchronisering met de snelheidszender knippert de snelheidsmelding in het display. Zodra de melding niet meer knippert heeft de SIGMA ROX 9.0 zich
gesynchroniseerd met de snelheidszender en geeft hij de actuele snelheid aan.
De trapfrequentiezender en de borstriem synchroniseren zich automatisch parallel daarmee. In de favorietenmenu's (A en/of B) wordt de desbetreffende waarde in het bovenste DOT-matrixblok getoond zodra de overeenkomstige synchronisering doorlopen is.
2.5.1 SYNCHRONISEREN VAN DE SNELHEID
Hiervoor zijn 2 mogelijkheden:
→ Wegrijden, doorgaans heeft de ontvanger zich na 3 wielomwentelingen met de zender gesynchroniseerd.
→ Voorwiel draaien tot de KMH-melding niet meer knippert.
2.5.2 SYNCHRONISEREN VAN DE TRAPFREQUENTIE
Hiervoor zijn 2 mogelijkheden:
→ Wegrijden, doorgaans heeft de ontvanger zich na 3 wielomwentelingen met de zender gesynchroniseerd.
→ Pedalen naar onder en boven bewegen tot de actuele trapfrequentie getoond wordt.
2.5.3 SYNCHRONISEREN VAN DE BORSTRIEM
Borstriem omdoen.
Ga in de buurt van de SIGMA ROX 9.0 staan of stap op uw fiets.
Doorgaans synchroniseert de SIGMA ROX 9.0 zich met de borstriem in minder dan 10 seconden.
De actuele hartslag verschijnt dan in het display.
3 ALLES OVER DE SIGMA ROX 9.0
3.1 FIRST WAKE-UP
Bij levering bevindt de SIGMA ROX 9.0 zich in een zogenaamde diepeslaapmodus. Om deze modus op te kunnen heffen moet er een willekeurige toets
5 seconden ingedrukt worden.
Volg daarna de aanwijzingen in het display.
↑
Willekeurige toets 5 seconden ingedrukt houden.
Gewenste taal met +/- toets kiezen en met „SAVE“ opslaan.
De melding springt op het hoofdmenu „Favorieten A“.
3.2 NAVIGATIEPRINCIPE VAN DE SIGMA ROX 9.0
De SIGMA ROX 9.0 omvat tot 5 menuniveaus. Bij de navigatie door de menu's en submenu's van de SIGMA ROX 9.0 dient u steeds het boomdiagram in hoofdstuk 3.5 als uitgangspunt te nemen.
Door een navigatieniveau wordt het besturen van het menu van de SIGMA ROX 9.0 door de gebruiker belangrijk vereenvoudigd. Door een van de beide bovenste functietoetsen eenmaal in te drukken verschijnt automatisch het navigatieniveau. Op dit niveau worden de mogelijke toetsfuncties van de bovenste twee toetsen getoond om:
→ lop het volgende lagere niveau te komen (ENTER)
→ terug naar het volgende hogere niveau te gaan (BACK)
→ op een ander niveau in het instellingsmenu te komen (NEXT)
→ een instelling te bevestigen/op te slaan (SAVE/DONE).
Bevestig door binnen 2 seconden nog een keer indrukken de op het navigatieniveau getoonde functie.
Dit navigatieniveau is standaard in de SIGMA ROX 9.0 geactiveerd. Voor het geval u na langer gebruik van de SIGMA ROX 9.0 dit niveau niet meer nodig heeft, kunt u het in het instellingsmenu deactiveren.

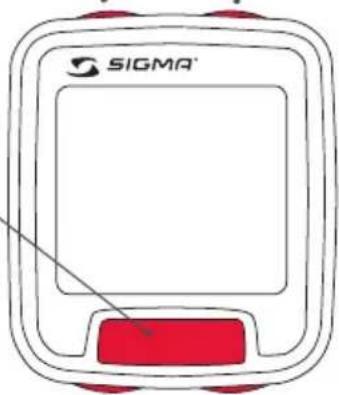

3.3 TOETSINDELING
Functietoets 1
Functietoets 2
Met deze toets verlaat u de submenu's of u slaat er de ingestelde waarden mee op.
Functietoets logboek
Enter logboek Met deze toets opent u het logboekmenu en stelt u de routepunten in.
Functietoets min
Terugbladeren in een menuniveau...
...of de vermelde waarde verlagen/wijzigen.
Met behulp van deze toets komt u in de submenu's of u wijzigt er de bovenste 4-regelige melding mee.
Functietoets plus
Verder bladeren in een menuniveau...
...of de vermelde waarde verhogen/wijzigen.
3 ALLES OVER DE SIGMA ROX 9.0

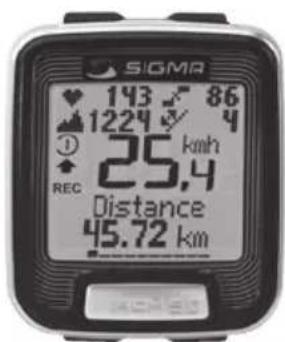

3.4 DISPLAyOPBOUW - FUNCTIONALITEIT
De displayweergave van de ROX 9.0 is in 3 hoofdgebieden verdeeld:
3.4.1 BOVENSTE DOT-MATRIXBLOk
Dit blok toont gedifferentieerde informatie afhankelijk van het menu waarin u zich bevindt.
Hier kunnen tot 4 actuele waarden getoond worden:
→ De actuele hoogte (permanent)
→ De actuele stijging (permanent)
→ De actuele hartslag (alleen als de borstriem omgedaan is)
→ De actuele trapfrequentie (alleen als de trapfrequentiezender gemonteerd is).

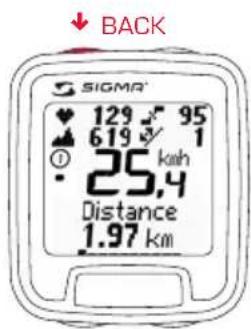

Bij het indrukken van de bovenste rechtertoets kan de weergave gewijzigd worden zodat er slechts nog een van de in totaal 4 fucties getoond wordt.
3.4.1.2 NAVIGATIENIVEAU
Als de functie geactiveerd is, verschijnt het navigatieniveau steeds door eenmalig indrukken van een van de beide bovenste functietoetsen. In het navigatieniveau worden de mogelijke toetsfuncties getoond. Als u wat meer vertrouwd bent met het apparaat en de functies ervan, heeft u de mogelijkheid in het menuonderdeel „Instelling“ het navigatieniveau uit te schakelen [Instellen/Apparaat/Toetsinfo].
Het bovenste DOT-matrixblok, de zogenaamde „Informatielijst“ dus, helpt u bij de oriëntatie van de niveaus. Dit geldt voor de volgende menuniveaus: „Ritgegevens“; „Tijd“; „Opslaan“; „Instellen“.
In het bovenste deel van het display wordt het hoofdmenu getoond, in het onderste deel het submenu waarin u zich op dat moment bevindt.
3.4.2 MIDDELSTE SEGMENT/ICOONWEERGAVE
Deze segmentweergave toont u als voorbeeld de actuele snelheid.
Ook de volgende symbolen zijn in dit deel van het display zichtbaar:
s I/Fiets II-symbool
elheidsvergelijking door middelde snelheid
ringestelde eenheid 'h of mp/h]
opwatch actief
untdown actief
ekker actief
oek actief
3.4.3 ONDERSTE DOT-MATRIXBLOk
In dit blok wordt de geselecteerde actieve functie getoond, ongeacht in welk menu/submenu u zich bevindt.

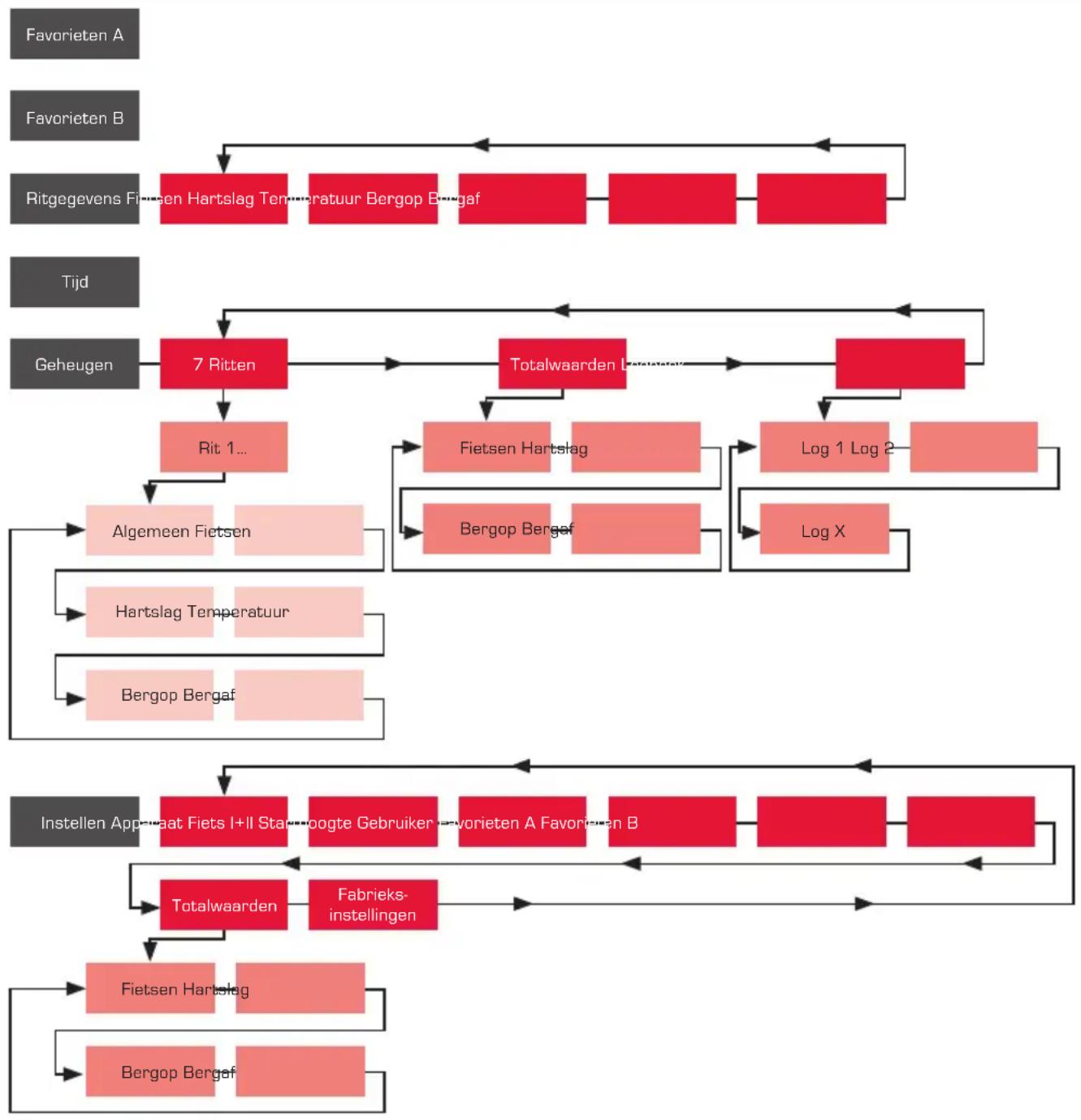

3.5 MENUBOOM/INDELING VAN DE SIGMA ROX 9.0
3.6 ALGEMENE FUNCTIES 3.6.1 BEWEGINGSSENSOR
De SIGMA ROX 9.0 is uitgerust met een bewegings- sensor. Deze bewegingssensor heeft 2 afzonderlijke taken.
→ De automatische Start/Stop
→ De hoogtemeting.
Dankzij de bewegingssensor ontwaakt de SIGMA ROX 9.0 bij kleine bewegingen van de fiets (voorop-gesteld dat de SIGMA ROX 9.0 al op de houder is gemonteerd). Het is dus niet nodig een toets in te drukken om hem te activeren.
De bewegingssensor corrigeert de actuele hoogte automatisch en de SIGMA ROX 9.0 slaat de actuele hoogte op voordat hij in de slaapmodus springt. Bij het volgende ontwaken wordt de laatst opgeslagen
hoogte overgenomen, ongeacht mogelijke luchtdruk-wijzigingen. In geval van een verplaatsing en zonder dat de SIGMA ROX 9.0 op de houder is gemonteerd, registreert de bewegingssensor de bewegingen van de SIGMA ROX 9.0 en verricht met regelmatige tussenpozen een luchtdrukmeting.
Daardoor wordt de hoogte van de SIGMA ROX 9.0 geactualiseerd tijdens de rit naar de volgende plaats. Dat betekent dat een kalibrering op de plaats van bestemming niet meer dwingend noodzakelijk is.
Aanwijzing: Denk eraan dat bij een autorit de lucht-drukmeting door de airco beïnvloedt wordt en tot onnauwkeurige metingen kan leiden.
3.6.2 VERBERGEN VAN DE WAARDEN TIJDENS DE RIT
Tijdens de rit zijn de niet dwingend noodzakelijke functies verborgen. Zo staan de 2 favorietenmenu's en alle ritgegevens ter beschikking.
Alle andere hoofdmenu's - „Opslaan“ en „Instellen“ - zijn verborgen.
3.6.3 OPSLAAN VAN GEGEVENS
De SIGMA ROX 9.0 heeft 2 verschillende vormen van gegevensopslag:
3.6.3.1 7 RITTEN
Hier kunt u nagenoeg alle ritgegevens, zoals in het SIGMA ROX 9.0-display weergegeven, selectief
opslaan. Er zijn tot 7 ritten op te slaan.
3.6.3.2 LOGBOEK
Naast de 7 ritten beschikt de SIGMA ROX 9.0 over een apart logboek om ritten op te slaan en achteraf te kunnen evalueren. De gegevens worden door de SIGMA ROX 9.0 geregistreerd en via een
PC-interface naar de door SIGMA SPORT ^3 ontwikkelde evaluatiesoftware gestuurd. Zo kunt u na de rit alle relevante gegevens bekijken en analyseren.
De SIGMA ROX 9.0 wordt bij elke beweging van de fiets gewekt. Indien de SIGMA ROX 9.0 niet op de houder is gemonteerd, wordt hij pas gewekt door
het indrukken van een willekeurige toets.
4.2 FUNCTIEBEREIK VAN DE SIGMA ROX 9.0
→ Naast de klassieke fietsfuncties kan de SIGMA ROX 9.0 ook de trapfrequentie, de hartslag en de hoogte/stijging meten.
→ Alle functiegebieden – fiets, hartslag, hoogte – zijn weer in andere gebieden onderverdeeld waarin alle afzonderlijke functies af te lezen zijn.
→ Alle actuele waarden - snelheid van dat moment, actuele hoogte, actuele hartslag, actuele trapfrequentie en actuele stijging - zijn in het grote 6-regelige display eenvoudig en permanent af te lezen.
→ Naast de getoonde functies beschikt de SIGMA ROX 9.0 over een logboek. Het logboek maakt het mogelijk een rit/tour (tot ca. 78 uur) apart op te slaan, die vervolgens op de PC kan worden
overgedragen. De gegevens worden in door ons ontwikkelde evaluatiesoftware uitgelezen en geanalyseerd. Meer over het logboek en de evaluatiesoftware vindt u in Hoofdstuk 6.2.
→ De SIGMA ROX 9.0 heeft klassieke kenmerken van de fietscomputer zoals bijvoorbeeld 2 instelbare fietsmaten die automatisch herkend worden [met behulp van de snelheidszenders], een automatische Start/Stop en een kalibrering van de hoogte met 3 verschillende mogelijkheden.
5 FUNCTIEBESCHRIJVING (functies die tijdens de rit ingeschakeld zijn)
5.1 FAVORIETEN A EN B
De favorieten A en B kunnen door max. 10 functies bezet worden. Deze kunt u zelf uitkiezen. De door ons voorgeprogrammeerde instelling van de favorieten is enerzijds voor vlak terrein, anderzijds voor de bergen en kan individueel gewijzigd worden.
→ Favorieten A - afstand/rijtijd/∅-snelheid/max. snelheid/zonebalken/calorieën/ countdown/stopwatch/actuele temperatuur/tijd.
→ Favorieten B - afstand/rijtijd/∅-snelheid/zonebalken/hoogtemeter X/afstand X/stijgingssnelheid/max.stijgingssnelheid X/max.hoogte/tijd.
5 FUNCTIEBESCHRIJVING
[functies die tijdens de rit ingeschakeld zijn]
5.2 FIETSFUNCTIONS
Alle fietsfuncties zijn onder: „ritgegevens/fietsen“ te vinden.
De volgende functies zijn onderdeel van de submenu's:
afstand/rijtijd/∅-snelheid/max. snelheid/afstand+/afstand-/
∅-trapfrequentie/max. trapfrequentie.
Het gaat hier om 2 aparte afstandmeters (afstand+/afstand-).
Zij maken een intervaltraining of een rit volgens Roadbook mogelijk.
Beide zijn voorprogrammeerbaar en apart terug te zetten.
5.3 HARTSLAGFUNCTIES
Alle hartslagfuncties zijn onder: „ritgegevens/hartslag“ te vinden.
De volgende functies zijn onderdeel van de submenu's:
zonebalken/gemiddelde HF/maximale HF/tijd in de 1., 2. en 3. zone/calorieën
De ROX 9.0 heeft 3 hartslagzones. Deze zones worden automatisch, bij invoeren van de „gebruiker“-instellingen, berekend.
De 3 voorberekende zones zijn:
→ Zone 1: 55-70% van de HF max.
Regeneratietraining
→ Zone 2: 70-80% van de HF max.
Hart- bloedsomlooptraining
→ Zone 3: 80-100% van de HF max.
Prestatietraining
5.4 TEMPERATUURFUNCTIES
Alle temperatuurfuncties zijn onder: „ritgegevens/temperatuur“ te vinden.
De volgende functies zijn onderdeel van de submenu's:
actuele/minimale/maximale temperatuur.
(functions die tijdens de rit ingeschakeld zijn)
5.5 BERGOPFUNCTIONS
Alle bergopfuncties zijn onder: „ritgegevens/bergop“ te vinden.
De volgende functies zijn onderdeel van de submenu's:
hoogtemeter/max. hoogte/afstand/rijtijd/∅-snelheid/stijgingssnelheid/max. stijgingssnelheid/∅-stijging/max. stijging.
De stijgingssnelheid toont u de verticale, actuele snelheid in meters per minuut. Zo kunt u snel berekenen hoeveel tijd u tot de top nodig heeft. Het gaat hier om een actuele functie, zoals snelheid.
5.6 BERGAFFUNCTIES
Alle bergaffuncties zijn onder: „ritgegevens/bergaf“ te vinden.
De volgende functies zijn onderdeel van de submenu's:
hoogtemeter/afstand/rijtijd/∅-snelheid/stijgingssnelheid/max.stijgingssnelheid/∅-stijging/max.stijging.
5.7 TIJDFUNCTIES
Alle bergaffuncties zijn onder: „tijd“ te vinden.
De volgende functies zijn onderdeel van de submenu's: tijd/datum/stopwatch/countdown/wekker.
De stopwatch wordt met de bovenste rechtertoets gestart resp. gestopt. Met de linkertoets kunt u de stopwatch op O terugzetten. De stopwatch loopt onafhankelijk van de rijtijd en moet daarom handmatig gestart resp. gestopt worden.
Om de countdown voor te programmeren, drukt u op de rechter boventoets. Volg de aanwijzing in het display om de tijd in te stellen. Na het instellen van de tijd, start, resp. stopt u de countdown door indrukken van de rechter boventoets. Met de linkertoets zet u de countdown weer op O terug.
5 FUNCTIEBESCHRIJVING
[functies die tijdens de rit ingeschakeld zijn]
5.8 SPECIALE FUNCTIONS
5.8.1 LICHTMANAGER
De SIGMA ROX 9.0 is uitgerust met een lichtmanager. Het licht kan geactiveerd, resp. gedeactiveerd worden (zie hiervoor de volgende tekeningen). Bij geactiveerd licht wordt elke keer als een toets wordt ingedrukt het licht ingeschakeld dat vervolgens 3 seconden lang brandt - mits er binnen deze 3 seconden geen toets wordt ingedrukt. De melding wordt door de bediening van het licht niet gewijzigd. Om een functie met ingeschakeld licht te activeren, dient u binnen 3 seconden een andere toets in te drukken, zo lang tot de gewenste functie bereikt is.
Opmerking: Als de ROX 9.0 zich in de slaapmodus bevindt, wordt de lichtmanager automatisch gedeactiveerd.
De hoogtemeting van de SIGMA ROX 9.0 wordt aan de hand van de barometrische luchtdruk berekend. Elke weersverandering betekent een verandering van de luchtdruk wat weer tot een verandering van de actuele hoogte leiden kan. Om deze luchtdruk-verandering te kompenseren dient u een referentie-
hoogte in de SIGMA ROX 9.0 in te voeren (de zogenaamde kalibrering).
U kunt de kalibrering ook handmatig uitvoeren. Het navolgende geeft aan hoe u dat kunt doen:
5 FUNCTIEBESCHRIJVING
(functions die tijdens de rit ingeschakeld zijn)

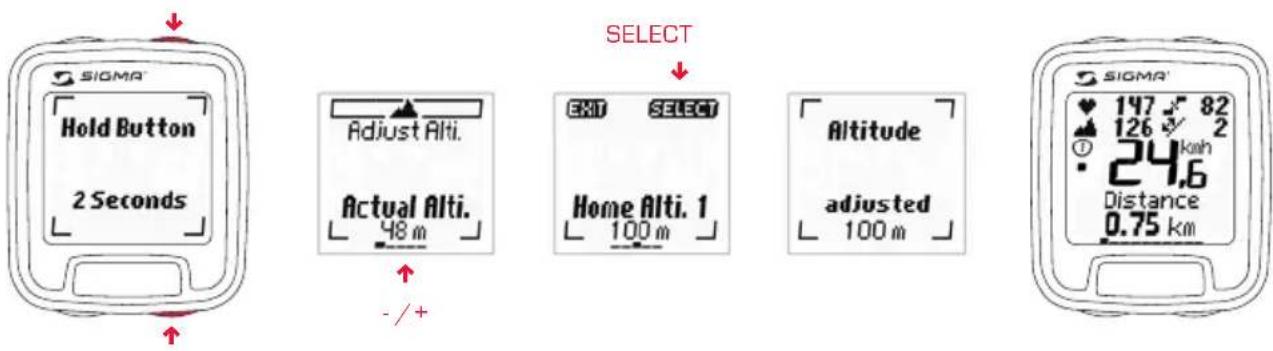

5.8.2 KALIBRERING VAN DE HOOGTE
De SIGMA ROX 9.0 biedt u 3 verschillende vormen van kalibrering:
→ 3 Starthoogten
De starchoogte is de hoogte van uw gebruikelijke startplaats (meestal uw woonplaats). Deze waarde kunt u aflezen van plattegronden of landkaarten. De waarde wordt eenmalig in de SIGMA ROX 9.0 ingevoerd en kan binnen een paar seconden gekalibreerd worden. De SIGMA ROX 9.0 heeft de mogelijkheid 3 verschillende starchoogten in te stellen.
→ De actuele hoogte
De actuele hoogte is de hoogte van de plaats waarop u zich op dat moment bevindt onafhankelijk van de starthoogte (uw startplaats, een berghut of een plaats verder weg). De actuele hoogte wordt gebruikt als u met uw fiets onderweg bent en er een hoogtemelding is.
→ De luchtdruk op zeeniveau
Voor het geval u zich op een onbekende plaats bevindt [geen gegevens van de actuele hoogte beschikbaar], kunt u de zogenaamde „Luchtdruk op zeeniveau“ invoeren om de actuele hoogte te kaliberen. Informatie over de luchtdruk gereduceerd op zeeniveau kunt u op internet (bijv. www.meteo24.de), in de krant of op het vliegveld krijgen.
LET OP: De luchtdruk van uw weerstation is de actuele luchtdruk, niet de luchtdruk gereduceerd op zeeniveau!
Om de luchtdruk te meten zitten er aan de onderkant van de SIGMA ROX 9.0 3 gaatjes. Deze gaatjes moeten altijd open blijven en dienen daarom regelmatig gereinigd te worden. Niet met een puntig voorwerp in de opening steken!
6 GEBRUIK VAN DE SIGMA ROX 9.0
In dit hoofdstuk behandelen we alle functies en eigenschappen van de SIGMA ROX 9.0 om zorgeloos
te kunnen rijden.
De favorieten A en B zijn twee gebieden waarin u uw persoonlijk belangrijkste functies kunt programmeren. Beide favorieten zijn met bepaalde functies bezet maar kunnen op elk moment gewijzigd worden.
Beide favorieten kunnen met in totaal 10 functies gevuld worden. Zo heeft u tot 15 functies (snelheid, actuele hoogte, actuele hartslag, actuele trapfrequentie en 10 functies uit de favorieten) waarop u eenvoudig tijdens de rit kunt teruggrijpen.
6.2 LOGBOEKFUNCTIE
De SIGMA ROX 9.0 is met een apart logboek uitgerust. Met het logboek kunt u uw tour individueel opslaan en met name op uw PC overdragen. Dankzij
de SIGMA SPORT ^® evaluatiesoftware kunt u elke opgeslagen rit evalueren en bewerken.
6.2.1 OPSLAGINTERVAL
De SIGMA ROX 9.0 slaat de snelheid, de hartslag en de hoogte met bepaalde opslagintervallen op. Om de opslagcapaciteit van de rit aan te passen, kunt u de opslagtijdsintervallen zelf instellen: 5 sec., 10 sec., 20 sec. en 30 sec. Hoe langer de tijdsinterval des te groter de opslagplaats. Naast de tijdsinterval staat de resterende opslagtijd als informatie.
De maximale opslagtijden gekoppeld aan de opslaginterval, zijn als volgt:
5 seconden ca. 13 uur
10 seconden ca. 26 uur
20 seconden ca. 52 uur
30 seconden ca. 78 uur
Alle gegevens zijn gebaseerd op een afzonderlijke tour en zijn schattingen.
6.2.2 LOGBOEk STARTEN/STOPPEN
Het logboek kan pas gestart worden als de SIGMA ROX 9.0 op de houder is gemonteerd.
De functie dient evenwel handmatig gestart resp. gestopt te worden.
6.2.2.1 STARTEN/STOPPEN VAN HET LOGBOEk
Tijdens de rit kunt u zogenaamde routepunten vastleggen. Een routepunt is een markering tijdens de rit die u na de route wil onthouden.
Bijvoorbeeld het begin van de stijging of een bepaalde plaats. Hiervoor gaat u als volgt te werk:
Opmerking: U kunt alleen een routepunt in de voor-ingestelde opslaginterval (opslaan elke 5, 10, 20 of 30 seconden) vastleggen. Als u probeert een tweede routepunt binnen de tijdsinterval vast te leggen, verschijnt de melding:
„Een routepunt reeds in de interval vastgelegd“. Op deze manier wordt een „dubbelklik“ vermeden.
6.3 OP NUL STELLEN/OPSLAAN VAN AFZONDERLIJKE RITTEN (ACTUELE WAARDEN)
De ritwaarden van de ROX 9.0 worden niet automatisch opgeslagen. Het opslaan in de „7 ritten“ gebeurt handmatig. Dit maakt het selctief opslaan van ritten mogelijk.
Het wissen/opslaan van ritgegevens is alleen in de hoofdmenu's: „favorieten A“, „favorieten B“, en „ritgegevens“ mogelijk. Om de tourgegevens te wissen/op te slaan, handelt u als volgt:
Als de ritgegevens al gewist werden, verschijnt in het display: „Ritgegevens opgeslagen en op nul gesteld.“
Opmerking: Als u de ritgegevens opslaat, worden de actuele waarden automatisch op nul gesteld.
7 INSTELLINGEN
7.1 VOORWOORD
In het hoofdmenu „instellen“ bevinden zich alle instelbare functies.
Alle daarin verwerkte functies kunnen of direct in de SIGMA ROX 9.0 ingesteld worden, of op de PC ingesteld en daarna naar de SIGMA ROX 9.0 overgedragen worden. Hoe de SIGMA ROX 9.0 via de PC in te stellen is, kunt u lezen in Hoofdstuk 8.
7.2 INSTELLINGEN VAN DE SIGMA ROX 9.0
De instelling van de betreffende functies in de SIGMA ROX 9.0 dient altijd op dezelfde manier te gebeuren.
Het basisprincipe van de instelling wordt aan de hand van het volgende voorbeeld verduidelijkt:
7.2.1 INSTELLEN/APPARAAT/TIJD
→ Taal
→ Tijd
→ Datum
→ Geluidssterkte
→ Zonealarm
→ Toetsinfo
→ Mijn naam
7 INSTELLINGEN
7.4 FIETS I+II
→ Starthoogte 1
→ Starthoogte 2
→ Starthoogte 3
7.6 GEBRUIkER
→ Geslacht
→ Verjaardag
→ Gewicht
→ Maximale Hartfrequentie
→ 1. HF-Zone
→ 2. HF-Zone
→ 3. HF-Zone
→ Afstand I, II en I+II
→ Rijtijd
7.8.2 HARTSLAG
→ Calorieën I,II en I+II
7.8.3 BERGOP
→ Hoogtemeter I,II en I+II
→ Max. Hoogte I,II en I+II
→ Afstand I, II en I+II
→ Rijtijd I,II en I+II
7.8.4 BERGAF
→ Hoogtemeter I,II en I+II
→ Afstand I, II en I+II
→ Rijtijd I,II en I+II
7.9 FABRIEKSINSTELLINGEN
U kunt uw SIGMA ROX 9.0 op elk moment op de fabrieksinstellingen terugzetten. Daarbij worden alle totaalwaarden op nul gesteld en alle voorinstellingen zoals bij levering getoond.
Om op fabrieksinstelling terug te zetten, gaat u als volgt te werk:
Nadat de SIGMA ROX 9.0 op fabrieksinstelling teruggezet is, keert de fietscomputer terug in de diepeslaapmodus.
Om deze modus te verlaten, volgt u de procedure in Hoofdstuk 3.1
8 PC-INTERFACE/SIGMA DATA CENTER
Met behulp van de interface tussen de ROX 9.0 en uw PC kunt u gelogde data, resp. de rit- en totaalwaarden naar uw PC overdragen. Daartoe dient u het Docking Sation op uw PC aan te sluiten en de daarvoor bestemde, bijgeleverde software te installeren.
De SIGMA SPORT® software biedt u de volgende mogelijkheden:
→ Instellen van alle functies van de SIGMA ROX 9.0 met behulp van de PC.
→ Controleren van de batterij van het apparaat en de zenders.
→ Downloaden van opgeslagen gegevens (geheugen, totaalwaarden en gelogde gegevens) als SIGMA SPORT-gegevens of als exportformat.
→ Weergeven van opgeslagen gegevens in tabellen of grafieken
→ Vergelijken van 2 ritten
→ Analyse van de gereden afstanden
Meer details over de software kunt u vinden op de software online-hulp.
8.1 SYSTEEMEISEN
Minimum:
→ Intéprocessor van de Pentium ^® -klasse met minimaal 1 GHz
→ Microsoft®Windows® 2000 met Service Pack 4, Windows XP met Service Pack 2 of Windows Vista ®
→ 256 MB RAM
Aanbevolen:
→ Intelprocessor van de Pentium®-klasse met minimaal 2 GHz
→ Microsoft Windows® 2000 met Service Pack 4, Windows XP met Service Pack 2 of Windows Vista
→ 512 MB RAM; 32 MB VRAM
8.2 INSTALLATIE VAN HET SIGMA DATA CENTER
- Sluit voor de installatie alle lopende toepassingen
- Plaats de installatie-CD in de CD-lade.
- De installatie start automatisch. U kunt ook de CD selecteren en „setup.exe“ handmatig starten.
- Volg de aanwijzingen voor de installatie op het beeldscherm.
-
Voor het uitvoeren van het SIGMA DATA CENTER is het Adobe „Air Framework“ nodig. Dit wordt automatisch meegeinstalleerd. Volg de aanwijzingen van de Adobe „Air Installation“.
-
Na beeindiging van de installatie kunt u de CD weer uitnemen.
Meer informatie over de functies van het „SIGMA DATA CENTER“ vindt u bij de online-hulp van het programma.
8.3 INSTALLATIE VAN HET DOCKINGSTATION
Opmerking: Voordat u het dockingstation op uw PC aansluit, dient u de meegeleverde software geïnstalleerd te hebben. Zie ook punt 8.2 „Installatie van het SIGMA DATA CENTER“.
- Sluit het meegeleverde dockingstation aan op een vrije USB-poort van uw PC.
- Uw besturingssysteem herkent automatisch nieuwe hardware en installeert de passende driver.
-
Mocht de automatische installatie niet lukken, dan kunt u de driver ook handmatig via uw apparaatmanager installeren. De drivergegevens vindt u op de SIGMA installatie-CD onder „Driver“.
-
Windows waarschuwt u voor een niet-gecertificeerde driver. Bevestigt u dit venster met „Doorgaan met installatie“.
- Start de evaluatiesoftware en klik op de knop „Verbinden“ om uw SIGMA ROX te integreren.
- Draai uw SIGMA ROX op het dockingstation. De software herkent uw apparaat automatisch en schakelt naar de modus „Verbonden" (groen lampje op het dockingstation).
- Volg de aanwijzingen in de software
9 PROBLEMEN OPLOSSEN
Geen snelheidsmelding
→ Is de computer op de juiste manier op de houder geschoven?
→ Heeft u het contact op roest/corrosie gecontroleerd?
→ Heeft u de afstand magneet/zender [max. 12 mm.] gecontroleerd?
→ Heeft u gecontroleerd of de magneet gemagnetiseerd is?
→ Heeft u de batterijen van de snelheidszenders gecontroleerd?
Geen trapfrequentiemelding
→ Heeft u de afstand magneet/zender (max. 12 mm.) gecontroleerd?
→ Heeft u gecontroleerd of de magneet gemagnetiseerd is?
→ Heeft u de batterijen van de zenders gecontroleerd?
Geen hartslagmelding
→ Zijn de elektroden vochtig genoeg?
→ Heeft u de batterijen gecontroleerd?
Geen displaymelding
→ Heeft u de batterijen van de SIGMA ROX 9.0 gecontroleerd?
→ Zit de batterij er op de juiste manier in [naar boven]?
→ Zijn de batterijcontactpunten in orde (voorzichtig bijbuigen)?
Foute snelheidsmelding
→ Zijn er 2 magneten gemonteerd?
→ Is de magneet juist geplaatst [parallel aan de zender en centrisch t.o.v. de zender]?
→ Is de wielmaat juist ingesteld?
→ Is de zender op de juiste fiets ingesteld [fiets I of II]?
Display zwart/traag
→ Is de temperatuur te hoog (>60°C) of te laag (<0°C)?
Geen synchronisering
→ Heeft u de afstand magneet/zender(s) gecontroleerd?
→ Is/Zijn de batterijen van de zender(s) leeg? Heeft u de reikwijdte van de betreffende zender gecontroleerd?
→ Bij gebruik van een naafdynamo, de positie van de zenders a.u.b. wijzigen.
→ De afstand tot de andere zenders vergroten en op een willekeurige toets drukken.
10 BATTERIJEN VERWISSELEN
De toestand van de batterij van de ontvanger en die van de betreffende zender wordt kort voordat de batterij leeg is als informatie voor de gebruiker vermeldt. De melding luidt als volgt:
Het verwisselen van de batterij van het betreffende apparaat kunt u vinden in de bijgeleverde tekst.
| Eenheid Voor- Min. Max. instelling | ||||
| Fiets | ||||
| Actuele snelheid kmh/mph 0.0 0.0 199,8/119,8 | ||||
| Dagafstand km/mi 0.0 0.0 9.999,99 | ||||
| Rittijd hh:mm:ss 00:00:00 00:00:00 999:59:59 | ||||
| Gemiddelde snelheid | kmh/mph 0.0 0.0 | 199,8/119,8 | ||
| Maximale snelheid | kmh/mph 0.0 0.0 | 199,8/119,8 | ||
| Instelbare tripafstand (+/-) | km/mi 0.0 -99,99 | 999,99 | ||
| Actuele trapfrequentie | upm | 0 | 0 | 180 |
| Gemiddelde trapfrequentie | upm | 0 | 0 | 180 |
| Maximale trapfrequentie | upm | 0 | 0 | 180 |
| Hartslag | ||||
| Actuele hartslag | bpm | 0 | 40 | 240 |
| % van de max. hartslag | % | 0 | 17 | 150 |
| Gemiddelde hartslag | bpm | 0 | 40 | 240 |
| Maximale hartslag | bpm | 0 | 40 | 240 |
| Tijd in de trainingszone | hh:mm:ss | 00:00:00 | 00:00:00 | 99:59:59 |
| Calorieënverbruik | kcal | 0 | 0 | 99.999 |
| Temperatuur | ||||
| act./min./max. temperatuur | °C/°F | act. temp. | -10,0/14,0 | +70,0/+158,0 |
| Hoogte | ||||
| Actuele hoogte | m/ft | 0 | -999 | 4.999/9.999 |
| Daghoogtemeter bergop/bergaf | m/ft | 0 | -99.999 | 99.999 |
| Maximale hoogte | m/ft | 0 | 0 | 4.999/9.999 |
| Gereden afstand bergop/bergaf | km/mi 0.0 0.0 9.999,99 | |||
| Gereden tijd bergop/bergaf | hh:mm:ss | 00:00:00 | 00:00:00 | 999:59:59 |
| ∅-helling bergop/bergaf | % | 0 | -99 99 | |
| Maximale helling bergop/bergaf | % | 0 | -99 | 99 |
| ∅-snelheid bergop/bergaf | kmh/mph 0.0 0.0 | 199,8/119,8 | ||
| Stijgsnelheid | m/min - ft/min | 0 | -499/-1.699 | 499/1.699 |
| Eenheid Voor- Min. Max. instelling | ||||
| Tijd | ||||
| Kloktijd hh:mm 00:00 00:00 23:59 | ||||
| Datum tt.mm.jj 01.01.2006 01.01.2006 31.12.2099 | ||||
| Stopwatch 1/10s | hh:mm:ss, | 00:00,0 | 00:00,0 | 59:59,9 |
| Countdown timer | hh:mm:ss | 00:00:00 | 00:00:00 | 09:59:59 |
| Wekker | hh:mm 00:00 00:00 23:59 | |||
| Instellingen | ||||
| Volume | 3 1 | 5 | ||
| Fietsmaat 1/2 2.000 | mm | 2.150/ | 800 | 3.999 |
| Starthoogte 1/2/3 | m/ft | 0 | -999 | 4.999/9.999 |
| Geboortedatum 1979 1900 2099 | tt.mm.jj | 31.03. | 01.01. | 31.12. |
| Gewicht | kg/lb | 70 | 20/40 199/399 | |
| Maximale hartslag | bpm | 193 | 100 | 240 |
| 1. Zone - Grenswaarden | bpm | 106 | 40 Zone 2 | lower -5 |
| 2. Zone - Grenzwaarden lower +5 lower | bpm -5 | 135 | Zone 1 | Zone 3 |
| 3. Zone - Grenzwaarden lower +5 upper | bpm -5 | 154 | Zone 2 | Zone 3 |
| Totaalwaarden | ||||
| Totaalafstand fiets 1/2 | km/mi | 0 | 0 | 99.999 |
| Totaaltijd fiets 1/2 | hh:mm 00:00 00:00 9.999:59 | |||
| Totaal calorieënverbruik fiets 1/2 | kcal | 0 | 0 | 999.999 |
| Totaalhoogtemeter fiets 1/2 | m/ft | 0 | 0 | 999.999 |
| Maximale hoogte fiets 1/2 | m/ft | 0 | 0 | 4.999/9.999 |
| Totaalafstand bergop/bergaf fiets 1/2 | km/mi | 0 | 0 | 999.999 |
| Totaaltijd bergop/bergaf fiets 1/2 | hh:mm 00:00 00:00 9.999:59 |
Omgevingstemperatuur +60°C/-10°C Batterijtype CR 2450 (Art.nr. 20316)
→ Trapfrequentiezender
Omgevingstemperatuur +60°C/-10°C Batterijtype CR 2032 (Art.nr. 00396)
→ Snelheidszender
Omgevingstemperatuur +60°C/-10°C Batterijtype CR 2032 (Art.nr. 00396)
→ Borstriem
Omgevingstemperatuur +60°C/-10°C Batterijtype CR 2032 (Art.nr. 00396)
12 GARANTIE/VRIjWARING
Wij zijn bij gebreken volgens de wettelijke regels aansprakelijk voor onze betreffende handelspartners. Batterijen zijn van de garantie uitgesloten. Wendt u zich bij een garantiekwestie tot de winkelier waar u uw fietscomputer heeft gekocht. U kunt de fietscomputer met de kassabon en alle toebehoren ook naar het volgende adres sturen. Let daarbij a.u.b. op voldoende frankering.
SIGMA Elektro GmbH
Bij een terecht beroep op de garantie ontvangt u een vervangend exemplaar. Er bestaat slechts recht op het op dat moment actuele model. Technische wijzigingen door de producent voorbehouden.
NOTES
