| Typ výrobku | Plynový vařič (vestavný) |
| Značka | Gorenje |
| Model | GT76AB1 |
| Počet hořáků | 5 |
| Typy hořáků a výkon | Ultra rychlý (3100 W), Rychlý (2800 W), Polorychlý pravý přední (1400 W), Polorychlý levý zadní (1750 W), Pomocný (1000 W) |
| Kategorie plynu | II2H3+ (Zemní plyn G20 20 mbar, Butan G30 28-30 mbar, Propan G31 37 mbar) |
| Přípojka plynu | 1/2" závit plynu rovnoběžný vnější (EN 10226) |
| Napájení | 220-240 V~, 50/60 Hz |
| Celková spotřeba zemního plynu | 10.05 kW |
| Celková spotřeba LPG | 731 g/h |
| Zapalování | Automatické elektrické zapalování |
| Bezpečnostní prvky | Zařízení pro kontrolu plamene na všech hořácích |
| Podpěry nádob | Smaltovaná ocel (5 kusů) |
| Rozměry (výřez) | Šířka 553 mm, Hloubka 473 mm, Výška 63.5 mm (minimální vůle nad 175 mm) |
| Čištění | Umývejte vlažnou mýdlovou vodou; nepoužívejte abrazivní prášky ani parní trysky |
| Instalace | Musí být instalován kvalifikovaným odborníkem; vyžaduje odpovídající větrání a přípojku plynu |
| Provozní teplota | Nespecifikováno, ale okolní |
Často kladené otázky - GT76AB1 GORENJE
Dotazy uživatelů ohledně GT76AB1 GORENJE
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Sporák ve formátu PDF zdarma! Najděte svůj návod GT76AB1 - GORENJE a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. GT76AB1 značky GORENJE.
NÁVOD K OBSLUZE GT76AB1 GORENJE
1 Hořák s trojitou hlavou 3100 W 2 Rychlý hořák 2800 W 3 Polorychlý přední pravý hořák 1400 W 4 Polorychlý zadní levý hořák 1750 W 5 Doplňkový hořák 1000 W 6 Kulatý litinový rošt hořáku č. 1 7 Kulatý litinový rošt hořáku č. 2 8 Kulatý litinový rošt hořáku č. 3 9 Kulatý litinový rošt hořáku č. 4 10 Kulatý litinový rošt hořáku č. 5 11 Ovladač k hořáku č. 1 12 Ovladač k hořáku č. 2 13 Ovladač k hořáku č. 3 14 Ovladač k hořáku č. 4 15 Ovladač k hořáku č. 5 19 Tlačítko elektrického zapalování
- automatické elektrické zapálení
Před prováděním jakéhokoli čištění odpojte spotřebič od elektrického a plynového napájení.
2) PRACOVNÍ PLOCHA

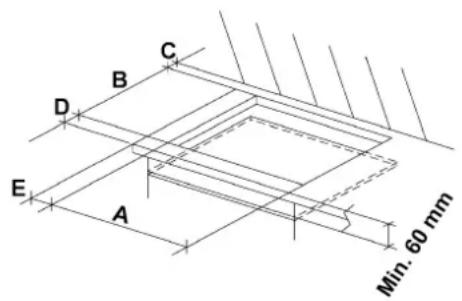

ROZMĚRY, KTERÉ MUSÍTE DODRŽET (v mm od základny)
| A B | C D E | ||||
| 4F (60) | 553 | 473 | 63.5 | 63.5 | 100 min. |
| 5F (70) | 553 | 473 | 63.5 | 63.5 | 175 min. |
OBR. 7
CEE 90/396 + 93/68 o bezpečnosti plynových zařízení.
Při připojení spotřebiče k síti pomocí elektrické zásuvky:
písmeno L (fáze) = vodič hnědé barvy;
písmeno N (nulový) = vodič modré barvy;
symbol uzemnění = vodič zeleno-žluté barvy.
- zapalte hořák a otočte ovládací knoflík do polohy "Minima" (malý plamen na obr. 1).
Rychlým otočením ovládacího knoflíku z polohy „Maxima“ do polohy „Minima“ zkontrolujte, zda plamen nezhasne.
Před jakýmkoli úkonem údržby odpojte spotřebič od elektrického a plynového napájení.
11) VÝMĚNA DÍLŮ
Σ Qn Zemný plyn = 6.95 kW
Σ Qn GPL = 505 g/h
PŘÍKON = 220 - 240 V~
FREKVENCE = 50/60 Hz
5 HOŘÁKŮ
KATEGORIE = II 2H3B/P
G 30 - Butan = 30 mbar
G 31 - Propan = 30 mbar
G 20 - Zemní plyn = 20 mbar
Σ Qn Zemní plyn = 10.05 kW
Σ Qn GPL = 731 g/h
PŘÍKON = 220 - 240 V~
FREKVENCE = 50/60 Hz
TECHNICKÉ ÚDAJE PRO NASTAVENÍ PLYNU SPOTŘEBIČE
| This appliance must be installed in compliance with the current provisions in force and only used in rooms, equipped with adequate ventilation. Consult the instruction manual before proceeding with installation or use of the appliance. For another type of gas, operate as described in the directions for the installation and use.This household appliance is adjusted to work at:GBSpotřebič musi byt instalován pouze autorizovaným pracovníkem. Tento spotřebič musi byt instalován v souladu s platnými předpisy a jeho použití se připoušti pouze v dobfé větraném prostoru. Před instalováním a použiváním spotřebiče se seznamte s návodem.Tento spotřebič je nastaven na propan-butan a vstupni přetlak:CZSpotrebič musi byT inštalovány iba autorizovaným pracovníkom. Tento spotrebič musi byT inštalovaný v súlade s platnými predpismia može byT použitý iba v dobre vetranom priestore. Pred inštaláciou a použivaním spotrebíča si pozome prečitajte návod.Tento spotrebič je nastavený na zemný plyn h a vstupný pretlak:SKG20 - "p" 20 mbar 2H | Acest aparat poate fi instalat si functiona doar in locuri permanent ventilate , asa cum prevad normele în vigoare. Pentru a conecta aparatul la reteaua de gaz, trebuie sa folositi tuburi metalice rigide sau tuburi metalice flexible, in conformitate cu dispozitiile normativului în vigoare. Acest aparat este reglat sa functioneze pentru:ROBu cihaz yürürlükteki yönelmeliklere uygun olarak ve sadece iyi havalandirlmış yerlerde tahss edilmelidir. Bu cihazı kumadan veya kullanmadan önce talimatları okuyunuz.Farkli tipte gazlar için, kullanma kilavuzunda belirtilen açıklamalara basvununuz.Bu cihaz așagıda tipi belirtilen gaz le çalışmasićin ayarlanmıştır:TR | |
SERVIS A NÁHRADNÍ DÍLY
Pokyny pro montáž a údržbu
GT64AB1 - GT76AB1

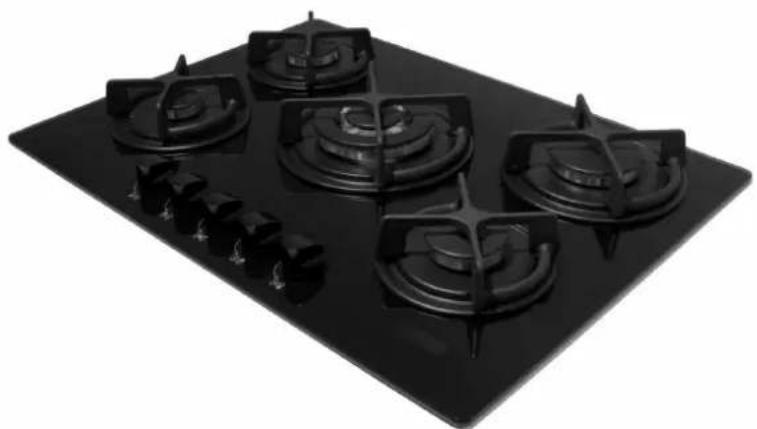

Uživatelská příručka s pokyny
GT64AB1 - GT76AB1
1 Hořák s trojitou hlavou 3100 W 2 Hořák rychlý 2800 W 3 Hořák polorychlý přední pravý 1400 W 4 Hořák polorychlý zadní levý 1750 W 5 Hořák doplňkový 1000 W 6 Rošt z nerezového smaltu na 1 hořáky 7 Rošt z nerezového smaltu na 2 hořáky 8 Rošt z nerezového smaltu na 3 hořáky 9 Rošt z nerezového smaltu na 4 hořáky 10 Rošt z nerezového smaltu na 5 hořáky 11 Ovladač hořáku č. 1 12 Ovladač hořáku č. 2 13 Ovladač hořáku č. 3 14 Ovladač hořáku č. 4 15 Ovladač hořáku č. 5 19 Tlačítko pro el. zapnutí
Upozornění: tento spotřebič byl navržen pro použití v domácnosti a pro použití soukromými osobami.
POUŽITÍ
1) HOŘÁKY
Na ovládacím panelu je u každého ovladače nakresleno schéma, které určuje, ke kterému hořáku daný ovladač náleží. Po otevření přívodu plynu z distribuční sítě nebo z plynové bomby zapalte hořáky dle níže uvedeného popisu:
- Automatické elektrické zapalování
Stlačte a pootočte ovladačem proti směru hodinových ručiček do polohy maximum (velký plamen viz obr. 1) a stlačte ovladač směrem dovnitř.
- Zapalování hořáků vybavených termopojistkou
U hořáků s termopojistkou pootočte ovladačem proti směru hodinových ručiček do polohy maximum (velký plamen viz obr. 1), dokud neucítíte malý protitlak, poté stlačte ovladač a zopakujte výše uvedený postup. Po zapálení podržte ovladač stisknutý po dobu asi 10 vteřin.
Jak používat hořáky
K dosažení maximálního výkonu s minimálním odběrem plynu je důležité zapamatovat si následující:
- pro každý hořák použijte odpovídající nádobí (viz následující tabulka a obr. 2).
- Po dosažení bodu varu pootočte ovladačem do polohy minimum (malý plamen obr. 1).
- Používejte vždy hrnce s pokličkou.
- Používejte pouze nádobí s plochým dnem.
Hořáky výkon W průměr hrnců,
| nádobí (cm) | ||
| Trojitou hlavou 3100 | 24 ÷ 26 | |
| Rychlý | 2800 | 20 ÷ 22 |
| Polorychlý přední pravý | 1400 | 16 ÷ 18 |
| Polorychlý zadní levý | 1750 | 16 ÷ 18 |
| Doplňkový | 10 ÷ 14 | |
UPOZORNĚNÍ:
- hořáky s termopojistkou mohou být zapáleny pouze tehdy, pokud je ovladač nastaven do polohy Maximum (velký plamen obr. 1).
- V případě, že nelze použít elektrické zapalování, je možno použít zápalky.
- Během použití hořáků nenechávejte spotřebič bez dozoru a dohlédněte, aby se v jeho blízkosti nepohybovaly děti. Obzvláště se ujistěte, aby rukojeti hrnců byly správně umístěny a kontrolujte přípravu jídel, u kterých se používají oleje a tuky, jelikož jsou velmi hořlavé.
- Není dovoleno používat tuto techniku lidem (včetně dětí) s omezenými fyzickými či mentálními schopnostmi anebo s nedostatečnými vědomostmi o používaní elektrických přístrojů, kromě případů, kdy pracují pod dozorem anebo byli poučení dospělými lidmi, zodpovědnými za jejich bezpečnost. Děti musí být pod dohledem pro ujištění se, že si nehrají s technikou.
- Nepoužívejte spreje v blízkosti zapnutého spotřebiče.
- Pokud je varná deska vybavena poklopem, před tím, než ho otevřete, odstraňte všechny zbytky potravin, které ulpěly na jeho povrchu. Pokud spotřebič bude vybaven skleněným poklopem a dojde k jeho zahřátí, poklop může prasknout. Před tím, než poklop zavřete, vypněte a nechejte vychladnout všechny hořáky.
- Nedoporučuje se používat nádobí přečnívající za okraje povrchu varní plochy.
použití varného plynového spotřebiče způsobuje tvorbu tepla a vlhkosti v místnosti, ve které je instalován. Proto je nezbytné, aby bylo zajištěno dobré větrání této místnosti tak, že ponecháte otevřené otvory přirozené ventilace (obr. 3) a zapnete mechanické ventilační zařízení (odsávač par nebo elektrický ventilátor, obr. 4 a 5).
Intenzivní a dlouhodobé používání spotřebiče může vyžadovat doplňkové větrání, např. otevření oken nebo účinnější větrání zvýšením výkonu mechanického větrání, pokud je k dispozici.
| (*) PŘÍVOD VZDUCHU: VIZ. KAPITOLA TÝKAJÍCÍ SE INSTALACE (BOD 5 A 6) | ||
 |  |  |
| OBR. 3 | OBR. 4 | OBR. 5 |
ČIŠTĚNÍ
POZOR:
dříve než přistoupíte k jakémukoliv čištění, odpojte přístroj od napájení plynem a elektrinou.
2) PRACOVNÍ PLOCHA
Pokud chcete zachovat povrch čistý jako krystal, je velmi důležité ho mýt po každém použití ve vlažné vodě se saponátem, opláchnout a osušit. Stejným způsobem je třeba mýt smaltované podpory, smaltovaná víčka „C“a hlavy hořáků „M“ (viz obr. 6). Čištění je nutné provést, když nejsou deska a složky horké a nesmějí se používat kovové houbičky, abrazivní prostředky v prášku nebo leptavé spreje.
Zabraňte tomu, aby ocet, káva, mléko, slaná voda a citrónová šťáva nebo rajčatový protlak zůstaly dlouhou dobu na povrchu.
UPOZORNĚNÍ:
při opětovném smontování složek doporučujeme se řídit níže uvedenými radami:

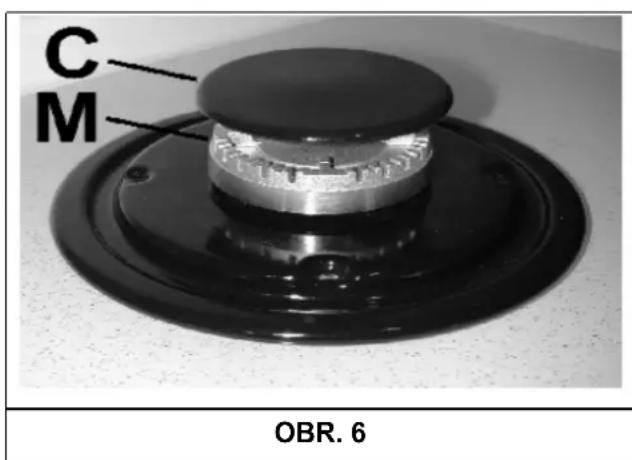

- zkontrolujte, zda štěrbiny hlav hořáků „M“ (obr. 6) nejsou ucpány cizími tělísky.
- Ujistěte se, že smaltované víčko „C“ (obr. 6) je umístěn řádně na hlavě hořáku. Tato podmínka může být považována za splněnou, pokud víčko umístěné na hlavě je dokonale stabilní.
- Pokud je otevírání a zavírání některého z knoflíků obtížné, neprovádějte to násilím, ale ihned vyžádejte zákrok technické pomoci.
- Pro čištění přístroje nepoužívejte parní trysky.
Instalace, veškeré regulace, transformace a údržby uvedené v této části musí provést výhradně kvalifikovaný personál.
Chybná instalace může způsobít zranění osob, zvířat nebo poškození věcí, vůči kterým výrobce nemůže být považován za odpovědného.
Bezpečnostní nebo regulační automatické zařízení přístrojů v průběhu jejich životnosti mohou být měněna pouze výrobcem nebo náležitě oprávněným dodavatelem.
3) ZAPOJENÍ DESKY
Poté, co jste odstranili vnější obal a vnitřní obaly různých pohyblivých částí, se ujistěte, že je deska kompletní. V případě pochybností přístroj nepoužívejte a obraťte se na kvalifikovaný personál.
Prvky obalů (lepenka, sáčky, polystyrénová pěna, hřebíky...) nesmějí být nechány v dosahu dětí, protože jsou případným zdrojem nebezpečí.
V desce sektorového nábytku se musí provést otvor pro vestavbu rozměrů uvedených na obr. 7 a přitom se ujistěte, že jsou dodrženy kritické rozměry prostoru, do kterého má být přístroj instalován (viz obr. 7 a 8).
Přístroj se musí umístit do třídy 3 a tudíž podléhá všem předpisům stanoveným normami pro takové přístroje.

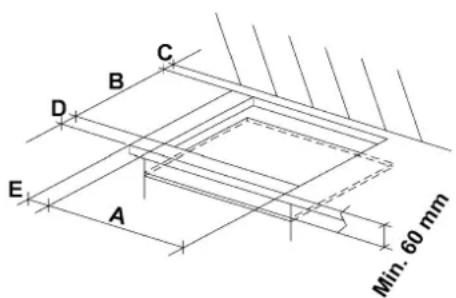

MÍRY, KTERÉ JE TŘEBA DODRŽOVAT (v mm od prolisu)
| A B | C D E | ||||
| 4F (60) | 553 | 473 | 63.5 | 63.5 | 100 min. |
| 5F (70) | 553 | 473 | 63.5 | 63.5 | 175 min. |
OBR. 7 OBR. 8
Deska je opatřená speciálním těsněním tak, aby nedošlo k jakémukoliv pronikání kapaliny do nábytku. Pro správné položení tohoto těsnění Vám doporučujeme se pečlivě řídit níže uvedenými radami:
- odejměte všechny pohyblivé části desky.
- Rozřízněte těsnění na 4 části nutné délky tak, abyste ho umístili na 4 okraje skla.

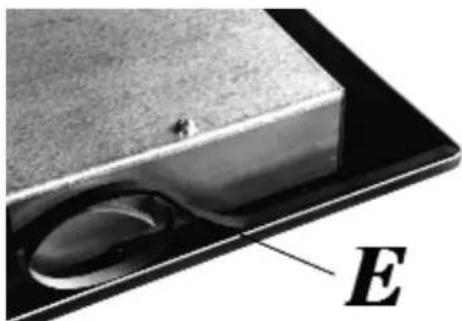

- Překlopte desku a správně umístěte adhezní stranu těsnění „E“ (obr. 9) pod okraj desky tak, aby vnější část samotného těsnění dokonale přiléhala k vnějšímu obvodovému okraji skla. Konce pruhů musejí přiléhat aniž by se překrývaly.
- Nechte přilehnout těsnění ke sklu stejnoměrně a bezpečně tak, že ho přimáčknete prsty.
- Vložte varnou desku do připraveného otvoru v kuchyňské lince a upevněte ji pomocí šroubků "F" do fixačních háčků "G" (obr. 10).
- Aby nedošlo k případnému náhodnému styku s povrchem přehřáté krabice desky během jejího fungování, je třeba použít dřevěné oddělení, blokované šrouby při minimální vzdálenosti 60 mm od vrchu (obr. 7).
Upozorňujeme instalatéra, že případné boční stěny nesmějí výškově překročit varnou desku. Kromě toho zadní stěna a přilehlé povrchy a povrchy sousedící s deskou musí odolat nadměrné teplotě 65K.
Lepidlo, které spojuje plastickou fólii k nábytku, musí odolávat teplotám i 150°C, aby nedošlo k oddělení samotného těsnění.
Instalace přístroje musí být v souladu s předpisy platných norem.
Tento přístroj není napojen na zařízení pro odvádění produktů spalování. Musí být proto napojen v souladu s pravidly instalace uvedenými výše. Musí se věnovat zvláštní pozornost níže uvedeným ustanovením pokud jde o ventilaci a větrání.
5) VĚTRÁNÍ MÍSTNOSTÍ
Je nezbytné, aby místnost, ve které je přístroj instalován, byla stále větrána, aby se zajistilo jeho správné fungování. Množství potřebného vzduchu je to, které zajišťuje pravidelné spalování plynu a větrání místnosti, jejíž objem nesmí být menší než 20 m³. Přirozený přívod vzduchu musí být zajištěn přímo skrze stálé otvory ve stěnách větrané místnosti, které vedou ven s minimálním průřezem 100 cm² (viz obr. 3). Tyto otvory musí být provedeny tak, aby nemohly být uzavřeny.
Je rovněž dovoleno nepřímé větrání prostřednictvím čerpání vzduchu z místností přilehlých k větrané místnosti a přitom zásadně dodržovat předpisy platných norem.
POZOR: pokud hořáky pracovní desky nedisponují bezpečnostním termočlánkem, větrací otvor musí mít minimální průřez 200 cm².
6) POLOHA A VĚTRÁNÍ

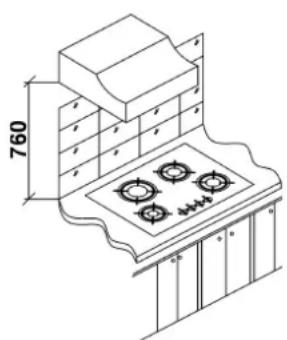

Varná zařízení na plyn musejí stále vypouštět produkty spalování digestoří spojenou s komínem, rourou sopouchu nebo přímo ven (viz obr. 4). V případě, že nebude možné uplatnit digestoř, připouští se použití ventilátoru instalovaného na okně nebo na stěně směřující ven, aby současně uvedl do provozu zařízení (viz obr. 5), za předpokladu, že budou zásadně dodržována ustanovení týkající se větrání uvedené v platných normách.
INSTALACE
7) PŘIPOJENÍ PLYNU
Dříve než přístroj napojíte, ujistěte se, že údaje na identifikačním štítku nalepené na spodní části desky jsou kompatibilní s údaji distribuční sítě plynu.
Vytištěná etiketa tohoto návodu a etiketa nalepená na spodní části desky udává podmínky regulace přístroje: typ plynu a provozní tlak.
Když je plyn distribuován rozvodnou sítí, přístroj musí být připojen na zařízení přívodu plynu:
o pevnou kovovou ocelovou trubkou podle platných norem, jejíž spojky musí být provedeny prostřednictvím závitových spojů v souladu s normou EN 10226. o Měděnou trubkou podle platné normy, jejíž spojky musí být provedeny prostřednictvím spojů s mechanickým kotvením v souladu s platnou normou. o Hadičkou z ušlechtilé oceli se spojitou stěnou, podle platné normy, s maximálním dopojením 2 metrů a těsněními v souladu s platnou normou. Tato hadička musí být instalována tak, aby se nedotýkala pohyblivých částí vestavného modulu (například zásuvky) a nesmí přecházet prázdné prostory, které by mohly být ucpány.
Když je plyn dodáván přímo z tlakové lahve, přístroj napájený regulátorem tlaku v souladu s platnou normou, musí být připojen:
o měděnou trubkou podle platné normy, jejíž spojky musí být provedeny prostřednictvím spojů s mechanickým kotvením v souladu s platnou normou. o Hadičkami z ušlechtilé oceli se spojitou stěnou, podle platné normy, s maximálním prodloužením 2 metrů a těsněními v souladu s platnou normou. Tato hadička musí být instalována tak, aby se nedotýkala pohyblivých částí vestavného modulu (například zásuvky) a nesmí přecházet prázdné prostory, které by mohly být ucpány.
Doporučujeme na hadičku umístit speciální adaptér, který lze snadno koupit na trhu, pro usnadnění spojení s nosičem gumy regulátoru tlaku namontovaného na tlakové lahvi.
Po dokončení připojení zkontrolujte dokonalou těsnost za použití mýdlového roztoku a nikdy plamene.
UPOZORNĚNÍ:
- připomínáme, že kloub vstupu plynu zařízení je závitový 1/2" kuželovitý plyn. mužský v souladu s normou EN 10226.
- Přístroj je v souladu s předpisy níže uvedených evropských směrnic:
CEE 90/396 + 93/68 týkající se bezpečnosti plynu.
Kromě toho stěny a přilehlé povrchy a povrchy sousedící s deskou musí odolat nadměrné teplotě 65K.
INSTALACE
8) ELEKTRICKÉ PŘIPOJENÍ
Elektrické připojení musí být provedeno v souladu s normami a ustanoveními platných zákonů.
- Dříve než provedete připojení, zkontrolujte, zda je zásuvka nebo zařízení vybaveno účinným uzemněním v souladu s normami a v současnosti platnými ustanoveními zákona. Odmítáme veškerou odpovědnost za nedodržování těchto ustanovení.
Když je spojení na napájecí síť provedeno prostřednictvím zásuvky:

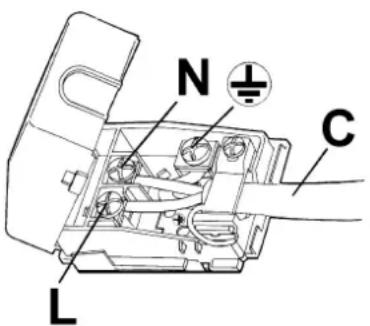

- připevněte na napájecí kabel „C“, pokud jím nedisponuje (viz obr. 11) standardizovanou zástrčku uzpůsobenou hodnotě uvedené na identifikačním štítku. Napojte kabely v souladu s nákresem obr. 11 a přitom zajistěte níže uvedené shodnosti:
písmeno L (fáze) = kabel hnědé barvy;
písmeno N (neutrální) = kabel modré barvy; symbol země = kabel zeleno-žluté barvy.
- Napájecí kabel musí být umístěn tak, aby v žádném bodě nedosáhl nadměrné teploty 65K.
- Pro připojení nepoužívejte redukční převody, adaptéry nebo bočníky, neboť by mohly způsobit chybné kontakty a následkem toho nebezpečná přehřátí.
- Při zapuštění musí být zásuvka přístupná.
Když je připojení provedeno přímo na elektrickou síť:
- vložte mezi přístroj a síť vícepólový jistič, dimenzovaný na zatížení přístroje podle platných instalačních norem.
- Pamatujte, že uzemňovací kabel nesmí být přerušen vypínačem.
- Pro lepší bezpečnost může být elektrické připojení rovněž chráněno diferenčním spínačem s vysokou citlivostí.
Důrazně doporučujeme připevnit vhodný zelenožlutý uzemňovací kabel k účinnému uzemňovacímu zařízení.
UPOZORNĚNÍ:
všechny naše přístroje jsou navrženy a vyrobeny v souladu s evropskými normami EN 60 335-1, EN 60 335-2-6 a EN 60 335-2-102, navíc související pozměňovací návrhy.
Přístroj je v souladu s předpisy evropských směrnic:
- Směrnice CEE 2004/108/ES o elektromagnetické kompatibilitě.
- Směrnice CEE 2006/95/ES o elektrické bezpečnosti.
OBR. 11
CZ
REGULACE
Před prováděním jakékoliv regulace přerušte přívod proudu do přístroje.
Na konci regulací nebo předběžných regulací musí být technikem obnovena případná zaplombování.
Regulace primárního vzduchu na našich hořácích není nutná.
9) KOHOUTKY
Regulace „minima“:
- Zapalte hořák a uveďte ovládací knoflík do polohy „minima“ (malý plamen, obr. 1).

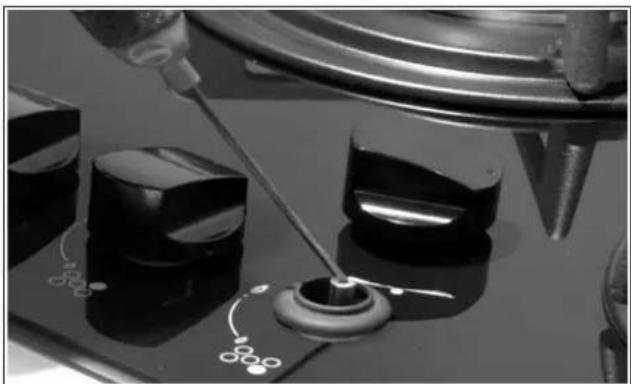

- Vyjměte připevněný ovládací knoflík (obr. 12) kohoutku jednoduchým zatlačením na kolík hořáku.
- Vložte malý šroubovák do otvoru (obr. 12) a otáčejte doprava nebo doleva škrtícím šroubem, dokud plamen hořáku nebude vhodně seřízen na „minimum“. Ujistěte se, že při rychlém přecházení z polohy „maximum“ do polohy „minimum“ plamen nezhasne.
Je ujednáno, že výše uvedená regulace se provede pouze s hořáky fungujícími při G20, zatímco hořáky fungující s G30 nebo G31 musí mít šroub utažen na doraz (ve směru hodinových ručiček).
Hořáky jsou použitelné na více druhů plynu pomocí výměny trysky odpovídající danému plynu. Pro výměnu trysek je nutné sejmout hlavy hořáků a klíčem „B“ vymontovat trysku „A“ (viz obr. 13) a vyměnit ji za trysku odpovídající typu použitého plynu.
Doporučuje se trysku řádně upevnit.
Po provedené výměně by měl technik provést regulaci hořáků, popsanou v paragrafu 9, zaplombovat případné seřízené části zařízení a
místo starého štítku výměnou nalepit na spotřebič štítek odpovídající novému druhu plynu. Tento štítek je přiložen v sáčku s náhradními tryskami.
Sáček, který obsahuje vstřikovací trysky a štítky může být součástí vybavení nebo je k dispozici u autorizovaného servisu.
Pro lepší orientaci technika uvádíme níže tabulku s tepelnými výkony hořáků, průměrem trysek a přetlakem odpovídajícím různým druhům plynu.
USPOŘÁDÁNÍ HOŘÁKŮ
TABULKA
| Hořáky | Druh plynu | Přetlak | Tepelný výkon | Průměr trysek | Tepelný výkon (W) | |||
| č. | název | mbar | g/h | l/h | 1/100 mm | Min. | Max. | |
| 1 | S TROJITOU HLAVOU | G 30 - ButanG 31 - PropanG 20 - Zemní | 303020 | 225225 | 295 | 9090121 Y | 140014001400 | 310031003100 |
| 2 | RYCHLÝ | G 30 - ButanG 31 - PropanG 20 - Zemní | 303020 | 204204 | 267 | 8383117 Y | 750750750 | 280028002800 |
| 3 | POLORYCHLÝ PŘEDNÍ RAVÝ | G 30 - ButanG 31 - PropanG 20 - Zemní | 303020 | 102102 | 133 | 585885 Y | 500500500 | 140014001400 |
| 4 | POLORYCHLÝ ZADNÍ LEVÝ | G 30 - ButanG 31 - PropanG 20 - Zemní | 303020 | 127127 | 167 | 656598 Z | 500500500 | 175017501750 |
| 5 | DOPLŇKOVÝ | G 30 - ButanG 31 - PropanG 20 - Zemní | 303020 | 7373 | 95 | 515175 X | 400400400 | 100010001000 |
Před provedením jakékoliv údržby odpojte zařízení od přívodu elektrické energie a plynu.
11) VÝMĚNA SOUČÁSTEK

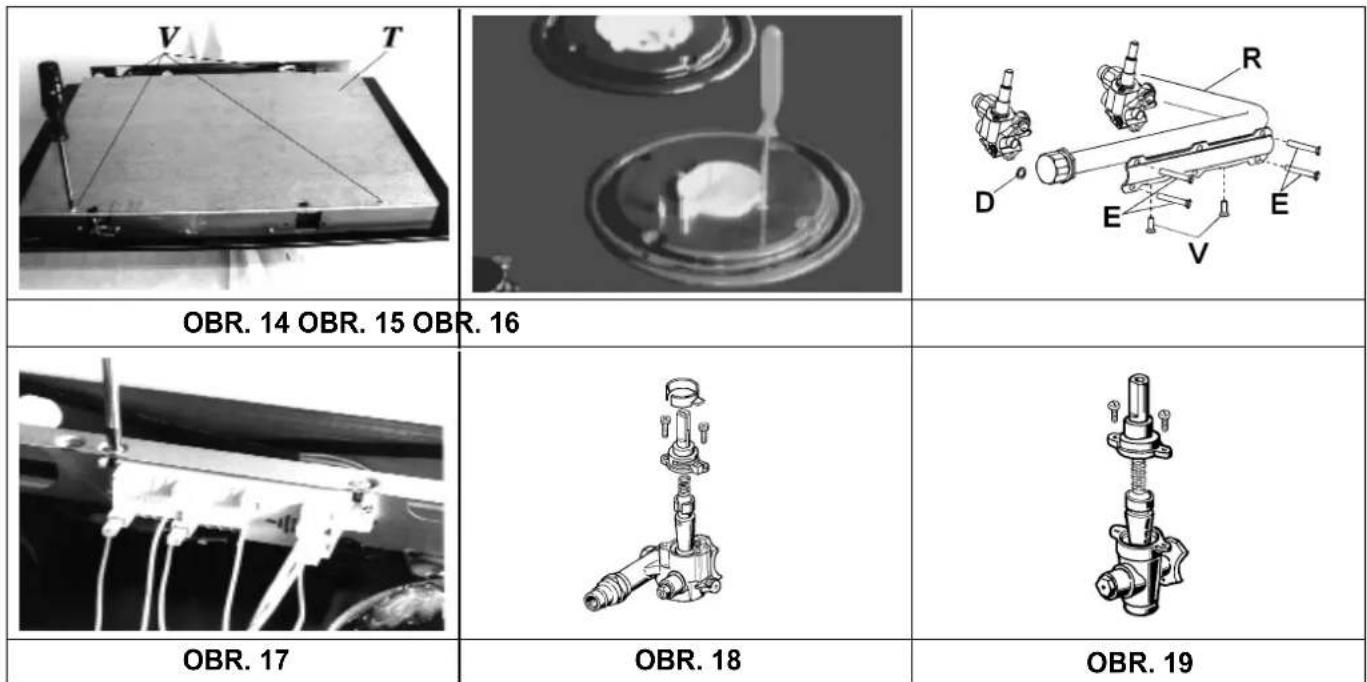

Pro výměnu součástek uvnitř desky je třeba vyjmout rošty a těla hořáků z vrchní části desky, odšroubovat fixační šrouby hořáků „V“ (obr. 14) a lehkým tlakem vyjmout ovladače, tak, aby bylo možno desku vysadit.
Po provedení výše uvedených operací, se mohou vyměnit hořáky (obr. 15), ventily (obr. 16) a elektrické součásti (obr. 17).
Doporučuje se vyměnit těsnění „D“ pokaždé, kdy se mění ventil, aby byla zajištěna perfektní přilnavost mezi tělem a ramenem.
Promazávání ventilů (kohoutků) (viz obr. 18 - 19)
Pokud jde ovladačem ventilu ztěžka pohybovat, je nutno ho neprodleně promazat dle následujících instrukcí:
- odmontovat tělo ventilu.
- Vyčistit kužel a jeho přilehlé části hadříkem namočeným v rozpouštědle.
- Lehce promazat kužel vhodným mazivem.
- Vložit kužel, několikrát ho protočit, opět vyjmout a setřít přebytečné mazivo. Ubezpečit se, že se průchody plynu neucpaly.
- Namontovat zpět všechny části v opačném pořadí, než jak je uvedeno při demontáži.
- Kontrola těsnění musí být provedena pomocí mýdlové vody; použití plamene je zakázáno!
Pro zjednodušení údržby předkládáme na následující straně tabulku, kde jsou uvedeny typy a průměry přívodních kabelů a výkon jednotlivých elektrických součástí.
ÚDRŽBA
TYPY A PRŮŘEZY NAPÁJECÍCH KABELŮ
| TYP DESKY TYP KABELU | JEDNOFÁZOVÉJEDNOFÁZOVÉ |
| Plynová deska H05 RR-F Průřez 3 x 0.75 mm | 2 |
POZOR!!!

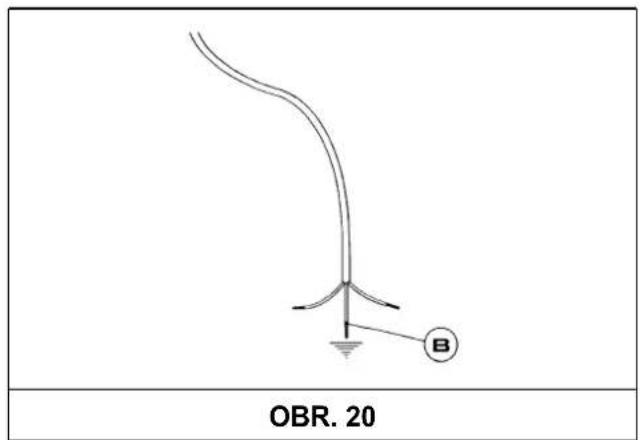

V případě výměny napájecího kabelu instalátor bude muset držet uzemňovací vodič „B“ delší vůči fázovým vodičům (obr. 20) a dále bude muset dodržovat upozornění uvedená v odstavci 8.
TECHNICKÉ ÚDAJE UVEDENÉ NA IDENTIFIKAČNÍM ŠTÍTKU
4 PLOTÝNKY
Kategorie = II 2H3B/P
G 30 - butan = 30 mbar
G 31 - propan = 30 mbar
G 20 - zemní = 20 mbar
Σ Qn zemní plyn = 6.95 kW
Σ Qn GPL = 505 g/h
napětí = 220 - 240 V ~
frekvence = 50/60 Hz
5 PLOTÝNEK
Kategorie = II 2H3B/P
G 30 - butan = 30 mbar
G 31 - propan = 30 mbar
G 20 - zemní = 20 mbar
Σ Qn zemní plyn = 10.05 kW
Σ Qn GPL = 731 g/h
napětí = 220 - 240 V ~
frekvence = 50/60 Hz
TECHNICKÉ ÚDAJE PRO NASTAVENÍ PLYNU U SPOTŘEBIČE
| This appliance must be installed in compliance with the current provisions in force and only used in rooms equipped with adequate ventilation. Consult the instruction manual before proceeding with installation or use of the appliance.For another type of gas, operate as described in the directions for the installation and use.This household appliance is adjusted to work at:GB | Questo apparecchio puñ essere installato e funzionare solo in locali permanentemente ventilati secondo le norme UNI 7129e 7131.Per collegare alla rete d distribuzione del gas usare tubi metallici rigidi o tubi metallici flessibili conformi alla norma UNI EN 14800.Consultare il libretto distruzioni prima d'installare questo apparecchio.Questo apparecchio č regolato per funzionare a:IT | Acest aparat poate fi instalat si functiona doar in locuri permanent ventilate , asa cum prevad normele în vigoare.Pentru a conecta aparatul la reteaua de gaz, trebuie sa folositi tuburi metalice rigide sau tuburi metalice flexibile,in conformitate cu dispoztiile normativului în vigoare.Acest aparat este reglat sa functioneze pentru:RO |
| Spotřebič musi být instalován pouze autorizovaným pracovníkem. Tento spotřebič musi být instalován v souladu s platnými předpisy a jeho použití se připoušti pouze v dobré větraném prostoru. Před instalováním a použiváním spotřebiče se seznannte s návodem.Tento spotřebič je nastaven na propan-butan a vstupní přetlak:CZ | Spotrebič musi byťi inštalovány iba autorizovaným pracovníkom. Tento spotrebič musi byťi inštalovaný v súlade s platnými predpismi a može byť použitý iba v dobre vetranom priestore. Pred ištaláciou a použivanim spotrebiča si pozome prečítajte návod.Tento spotrebič je nastavený na zemný plyn h a vstupný pretlak:SK | Bu cihaz yürürlükteki yönelmeliklere uygun olarak ve sadece iyi havalandirlmış yerlerde tahss edilmelidir. Bu cihazı kurmadan veya kullanmadan önce talimatları okuyunuz.Farklı tipte gazlar için, kullanma kılavuzunda belitilen açıklamalara başvurunuz.Bu cihaz aşağıdatipi belirtilen gaz ile çalışması için ayarlanmıştır:TR |
| G20 -"p" 20 mbar 2H | ||
SERVIS A NÁHRADNÍ DÍLY
Tento spotřebič byl před expedicí ze závodu testován a kontrolován odborným a zkušeným personálem tak, aby byla zaručena co nejlepší funkčnost výrobku.
Originální náhradní díly jsou k dostání pouze v našich servisních centrech a v autorizovaných prodejnách.
Každá oprava nebo seřízení musí být provedena s maximální pečlivostí a pozorností kvalifikovanou osobou.
Z tohoto důvodu doporučujeme, abyste kontaktovali naše informační linky, kde nahlásíte příslušné údaje (značku výrobku, model, sériové číslo a druh poškození spotřebiče, který vlastníte). Příslušné údaje jsou uvedeny na informačním štítku, který se nachází na zadní straně výrobku a na štítku umístěném na obalové krabici.
Tyto informace umožní pracovníkovi servisu obstarat si odpovídající náhradní díly a následně tak zajistit rychlý a cílený servisní zásah. Doporučujeme vám, abyste si tato data zapsali do následujících kolonek, abyste je měli vždy po ruce.
ZNAČKA: ..... MODEL: ..... SÉRIE: ....
Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/EG o nakládání s použitými elektrickými a elektronickými zařízeními (waste electrical and electronic equipment - WEEE). Tato směrnice stanoví jednotný evropský (EU) rámec pro zpětný odběr a recyklování použitých zařízení.
NÁVOD K POUŽITÍ
GT64AB1 - GT76AB1
Spotřebič musí být instalován pouze autorizovaným pracovníkem. Tento spotřebič musí být instalován v souladu s platnými předpisy a jeho použití se připouští pouze v dobře větraném prostoru. Před instalováním a používáním spotřebiče se seznamte s návodem.
Tento spotřebič je nastaven na propan-butan a vstupní přetlak:
Spotřebič musí být instalován pouze autorizovaným pracovníkem. Tento spotřebič musí být instalován v souladu s platnými předpisy a může být použit pouze v dobře větraném prostoru. Před instalací a používáním spotřebiče si pozorně přečtěte návod.
Tento spotřebič je nastaven na zemní plyn H a vstupní přetlak:
- AUTOMATICKÉ ELEKTRICKÉ ZAPÁLENÍ
- PRACOVNÍ PLOCHA
- VÝMĚNA DÍLŮ
- HOŘÁKŮ
- TECHNICKÉ ÚDAJE PRO NASTAVENÍ PLYNU SPOTŘEBIČE
- SERVIS A NÁHRADNÍ DÍLY
- POKYNY PRO MONTÁŽ A ÚDRŽBU
- UŽIVATELSKÁ PŘÍRUČKA S POKYNY
- POUŽITÍ
- HOŘÁKY
- AUTOMATICKÉ ELEKTRICKÉ ZAPALOVÁNÍ
- ZAPALOVÁNÍ HOŘÁKŮ VYBAVENÝCH TERMOPOJISTKOU
- JAK POUŽÍVAT HOŘÁKY
- UPOZORNĚNÍ
- ČIŠTĚNÍ
- POZOR
- ZAPOJENÍ DESKY
- VĚTRÁNÍ MÍSTNOSTÍ
- POLOHA A VĚTRÁNÍ
- INSTALACE
- PŘIPOJENÍ PLYNU
- ELEKTRICKÉ PŘIPOJENÍ
- REGULACE
- KOHOUTKY
- REGULACE „MINIMA
- VÝMĚNA SOUČÁSTEK
- ÚDRŽBA
- TYPY A PRŮŘEZY NAPÁJECÍCH KABELŮ
- TECHNICKÉ ÚDAJE UVEDENÉ NA IDENTIFIKAČNÍM ŠTÍTKU
- PLOTÝNKY
- PLOTÝNEK
- TECHNICKÉ ÚDAJE PRO NASTAVENÍ PLYNU U SPOTŘEBIČE
- NÁVOD K POUŽITÍ

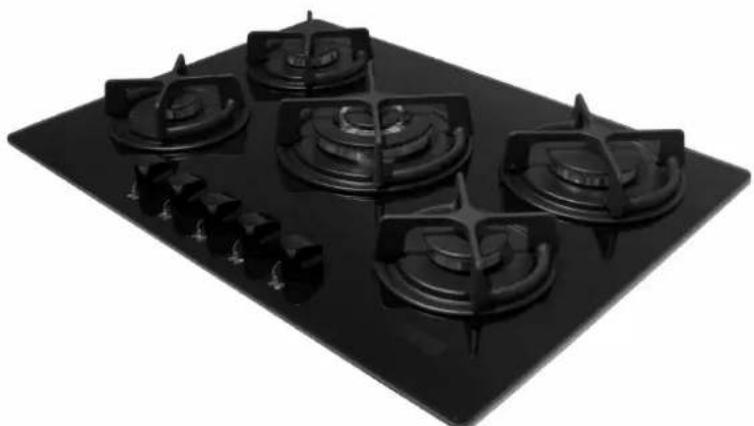

Značka : GORENJE
Model : GT76AB1
Kategorie : Sporák
