GT64AB1 - GT76AB1

Manuale istruzioni

GT64AB1 - GT76AB1

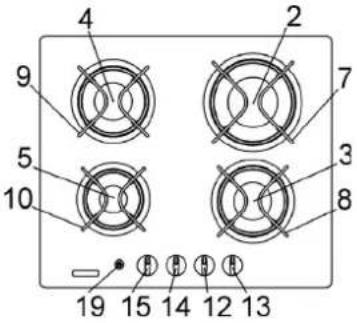

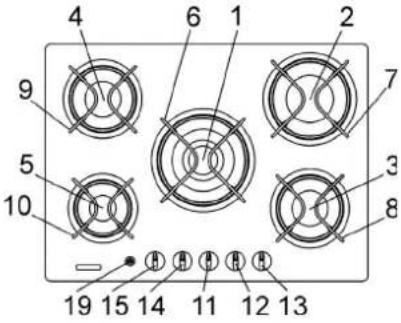

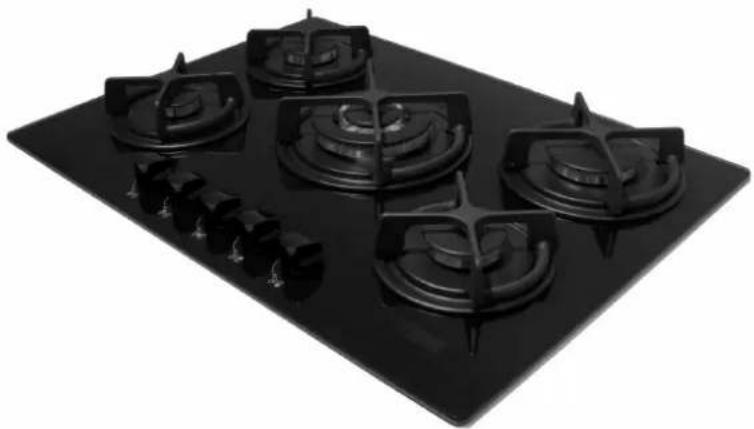

DESCRIZIONE PIANI DI COTTURA

MOD.: GT64AB1	MOD.: GT76AB1

1 Bruciatore ultrarapido di 3100 W
2 Bruciatore rapido di 2800 W
3 Bruciatore semirapido anteriore destro di 1400 W
4 Bruciatore semirapido posteriore sinistro di 1750 W
5 Bruciatore ausiliario di 1000 W
6 Griglia bruciatore ultrarapido
7 Griglia bruciatore rapido
8 Griglia bruciatore semirapido anteriore destro
9 Griglia bruciatore semirapido posteriore sinistro
10 Griglia bruciatore ausiliario
11 Manopola comando bruciatore n° 1
12 Manopola comando bruciatore n° 2
13 Manopola comando bruciatore n° 3
14 Manopola comando bruciatore n° 4
15 Manopola comando bruciatore n° 5
19 Pulsante accensione elettrica

Attenzione: questo apparecchio è stato concepito per uso domestico, in ambienti domestici e da parte di soggetti privati.

1) BRUCIATORI

Sul frontalino è serigrafato sopra ad ogni manopola uno schema in cui è indicato a quale bruciatore la manopola stessa si riferisce. Dopo aver aperto il rubinetto della rete gas o della bombola gas, accendere i bruciatori come più sotto descritto:

- Accensione elettrica automatica

Premere e ruotare in senso antiorario la manopola corrispondente al bruciatore da usarsi, portarla sulla posizione di Massimo (fiamma grande fig. 1) quindi premere la manopola a fondo.

- Accensione bruciatori dotati di termocoppia di sicurezza

Con i bruciatori dotati di termocoppia di sicurezza, si deve ruotare in senso antiorario la manopola corrispondente al bruciatore da usarsi, portarla sulla posizione di Massimo (fiamma grande fig. 1) sino ad avvertire un piccolo fermo quindi premere la manopola e ripetere le operazioni indicate precedentemente.

Ad accensione avvenuta mantenere premuta la manopola per circa 10 secondi.

Come usare i bruciatori

Per ottenere il massimo rendimento con il minimo consumo di gas è utile ricordare quanto sotto specificato:

• utilizzare per ciascun bruciatore pentole adeguate (vedi la tabella seguente e la fig. 2).
• Quando si è giunti all'ebollizione portare la manopola in posizione di Minimo (fiamma piccola fig. 1).
• Usare sempre pentole con coperchio.

Bruciatori Potenze W ∅ Pentole cm

Tripla corona 3100 24 ÷ 26

Rapido 2800 20 ÷ 22

Semirapido ant. dx 1400 16 ÷ 18

Semirapido post. sx 1750 16 ÷ 18

Ausiliario 1000 10 ÷ 14

AVVERTENZE:

• l'accensione dei bruciatori con termocoppie di sicurezza può avvernire solamente quando la manopola è sulla posizione di Massimo (fiamma grande fig. 1).
• Mancando l'energia elettrica è possibile accendere i bruciatori con i fiammiferi.
• Durante l'uso dei bruciatori non lasciare incustodito l'apparecchio e fare attenzione che i bambini non siano nelle vicinanze. In particolare assicurarsi che le maniglie delle pentole siano posizionate in modo corretto e sorvegliare le cotture di cibi che utilizzano olii e grassi in quanto facilmente infiammabili.
• L'uso di questo apparecchio non è consentito a persone (incluso i bambini) dalle ridotte capacità fisiche e mentali, o carenti di esperienza nell'uso di apparecchiature elettriche, a meno che non siano supervisionati o istruiti da parte di persone adulte e responsabili per la loro sicurezza. I bambini devono essere controllati per assicurarsi che non giochino con l'apparecchio.
• Non utilizzare spray in prossimità dell'apparecchio quando è in funzione.
• Se il piano di cottura è dotato di un coperchio, prima di aprirlo, eliminare tutti i residui d'alimenti traboccati sulla sua superficie. Se l'apparecchio verrà dotato di un coperchio in vetro, questo può scoppiare quando viene scaldato. Spegnere e lasciare raffreddare tutti i bruciatori prima di chiudere il coperchio.
• Si sconsiglia l'utilizzo di recipienti che escano dai bordi del piano.

l'utilizzo di un apparecchio di cottura a gas produce calore ed umidità nel locale in cui è installato. Necessita pertanto assicurare una buona aerazione del locale mantenendo sgombre le aperture della ventilazione naturale (fig. 3) ed attivando il dispositivo meccanico di aerazione (cappa di aspirazione o elettroventilatore fig. 4 e fig. 5).

Un utilizzo intensivo e prolungato dell'apparecchio, può necessitare di una aerazione supplementare, per esempio l'apertura di una finestra, oppure un'aerazione più efficace aumentando la potenza dell'aspirazione meccanica se esiste.

(*) ENTRATA ARIA: VEDI CAPITOLO INSTALLAZIONE (PARAGRAFI 5 E 6)

prima di effettuare qualsiasi operazione di pulizia, disinserire l'apparecchio dalla rete d'alimentazione gas ed elettrica.

2) PIANO LAVORO

Se si vuole mantenere la superficie in cristallo lucente, è molto importante lavarla dopo ogni utilizzo con acqua saponata tiepida, risciacquarla ed asciugarla. Allo stesso modo devono essere lavati le griglie smaltate, i coperchietti smaltati "C" e le teste bruciatori "M" (vedi fig. 6).

La pulizia deve essere eseguita quando il piano ed i componenti non sono caldi e non si devono utilizzare spugnette metalliche, abrasivi in polvere o spray corrosivi. Non permettere che aceto, caffè, latte, acqua salina e succo di limone o di pomodoro rimangano per lungo tempo a contatto delle superfici.

AVVERTENZE:

nel rimontare i componenti si prega di attenersi alle sottonotate raccomandazioni:

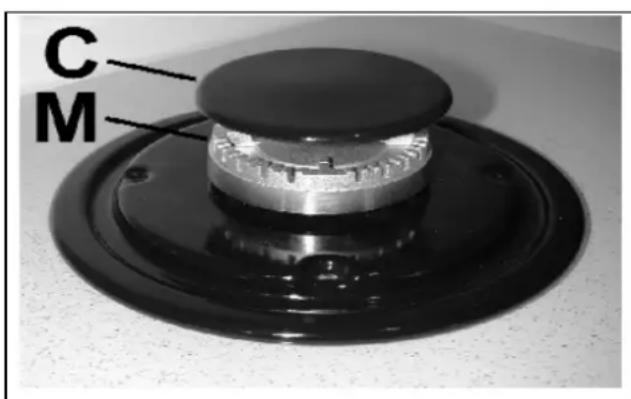

- verificare che le fessurazioni delle teste bruciatori "M" (fig. 6) non siano otturate da corpi estranei.

• Assicurarsi che il coperchietto smaltato "C" (fig. 6) sia posizionato correttamente sulla testa bruciatore. Questa condizione può ritenersi soddisfatta quando il coperchietto posizionato sulla testa risulti perfettamente stabile.
• Se la manovra di apertura e chiusura di qualche rubinetto è difficoltàosa, non forzare, ma richiedere con urgenza l'intervento dell'assistenza tecnica.
• Non usare getti di vapore per la pulizia dell'apparecchio.

FIG. 6

INSTALLAZIONE

NOTIZIE TECNICHE DEDICATE AI SIGNORI INSTALLATORI

L'installazione, tutte le regolazioni, le trasformazioni e le manutenzioni elencate in questa parte devono essere eseguite esclusivamente da personale qualificato (legge n° 46 e D.P.R. 447).

Una errata installazione può causare danni a persone, animali o cose, nei confronti dei quali il costruttore non può essere considerato responsabile.

I dispositivi di sicurezza o di regolazione automatica degli apparecchi durante la vita dell'impianto potranno essere modificati solamente dal costruttore o dal fornitore debitamente autorizzato.

3) INSERIMENTO PIANO

Dopo aver tolto l'imballo esterno e gli imballi interni delle varie parti mobili, assicurarsi dell'integrità del piano. In caso di dubbio non utilizzare l'apparecchio e rivolgersi a personale qualificato.

Gli elementi dell'imballaggio (cartone, sacchetti, polistirolo espanso, chiodi...) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.

Si deve praticare nel piano del mobile componibile una apertura per l'incasso delle dimensioni espresse in mm indicate nella fig. 7, curando che siano rispettate le distanze critiche tra il piano, le pareti laterali, la parete posteriore e quella superiore (vedi fig. 7 e 8).

L'apparecchio deve classificarsi in classe 3 ed è pertanto soggetto a tutte le prescrizioni previste dalle norme per tali apparecchi.

Il piano è corredato di una speciale guarnizione al fine di evitare qualsiasi infiltrazione di liquido nel mobile. Per applicare correttamente questa guarnizione, si prega di attenersi scrupolosamente a quanto specificato più sotto:

• togliere tutte le parti mobili del piano.
• Tagliare la guarnizione in 4 parti della lunghezza necessaria in modo da posizionarla sui 4 bordi del cristallo.

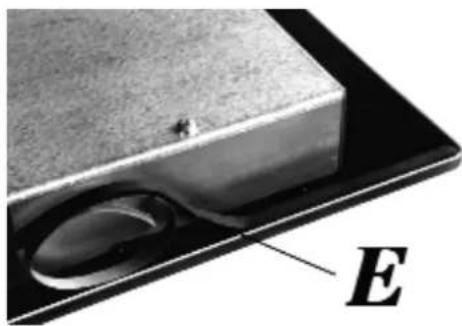

• Rovesciare il piano e posizionare correttamente il lato adesivo della guarnizione "E" (fig. 9) sotto il bordo dello stesso in modo che il lato esterno della guarnizione stessa combaci perfettamente

con il bordo perimetrale esterno del vetro. Le estremità delle striscie devono combaciare senza sormontarsi.

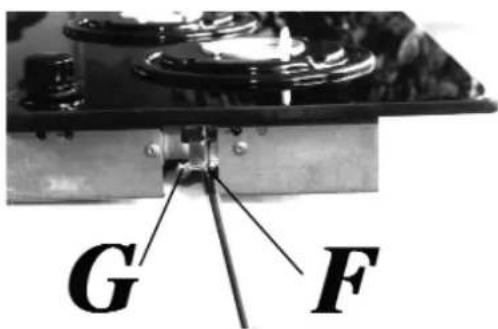

• Fare aderire al vetro la guarnizione in modo uniforme e sicuro, pressandola con le dita, quindi, posizionare il piano cottura nel foro praticato sul mobile e bloccarlo con le apposite viti "F" dei ganci di fissaggio "G" (vedi fig. 10).
• Al fine di evitare possibili contatti accidentali con la superficie della scatola del piano surriscaldata durante il funzionamento dello stesso, necessita applicare una separazione in legno bloccata da viti ad una minima di 60 mm dal top (fig. 7).

FIG. 9 FIG. 10

IT

INSTALLAZIONE

IMPORTANTI PRESCRIZIONI D'INSTALLAZIONE

Si segnala all'installatore che le eventuali pareti laterali non devono superare in altezza il piano di cottura. Inoltre la parete posteriore e le superfici adiacenti e circostanti al piano devono resistere ad una sovratemperatura di 65K.

Il collante che unisce il laminato plastico al mobile, deve resistere a temperature non inferiori a 150° C per evitare lo scollaggio del rivestimento stesso.

L'installazione dell'apparecchio deve essere conforme a quanto prescritto dalle norme UNI 7129 e 7131.

Questo apparecchio non è collegato ad un dispositivo d'evacuazione dei prodotti della combustione. Esso deve pertanto essere collegato conformemente alle regole d'installazione più sopra menzionate.

Particolare attenzione si dovrà prestare alle sottonotate disposizioni applicabili in materia di ventilazione e di aerazione.

5) VENTILAZIONE LOCALI

E' indispensabile che il locale dove viene installato l'apparecchio sia permanentemente ventilato per garantire un corretto funzionamento dello stesso. La quantità d'aria necessaria è quella richiesta dalla regolare combustione del gas e dalla ventilazione del locale il cui volume non potrà essere inferiore a 20 m³. L'afflusso naturale dell'aria deve avvenire per via diretta attraverso aperture permanenti praticate sulle pareti del locale da ventilare che danno verso l'esterno con una sezione minima di 100 cm² (vedi fig. 3). Queste aperture devono essere realizzate in modo che non possano essere ostruite.

E' consentita anche la ventilazione indiretta mediante prelievo dell'aria da locali attigui a quello da ventilare, rispettando tassativamente quanto prescritto dalle norme UNI 7129 e 7131.

ATTENZIONE: se i bruciatori del piano lavoro sono privi della termocoppia di sicurezza, l'apertura di ventilazione deve avere una sezione minima di 200 cm².

6) UBICAZIONE ED AERAZIONE

Gli apparecchi di cottura a gas devono sempre scaricare i prodotti della combustione a mezzo cappe collegate a camini, a canne fumarie o direttamente all'esterno (vedi fig. 4). In caso non esista la possibilità di applicazione della cappa, è tollerato l'utilizzo di un ventilatore installato su finestra o su parete affacciata all'esterno, da mettere in funzione contemporaneamente all'apparecchio (vedi fig. 5), purché siano tassativamente rispettate le disposizioni riguardanti la ventilazione elencate nelle norme UNI 7129 e 7131.

INSTALLAZIONE

7) ALLACCIAMENTO GAS

Prima di collegare l'apparecchio accertarsi che i dati dell'etichetta segnaletica applicata nella parte inferiore del cassone siano compatibili a quelli della rete di distribuzione gas.

Un'etichetta stampata di questo libretto ed una applicata sulla parte inferiore del cassone, indica le condizioni di regolazione dell'apparecchio: tipo di gas e la pressione d'esercizio.

Quando il gas viene distribuito a mezzo canalizzazione, l'apparecchio deve essere allacciato all'impianto di adduzione gas:

ocon tubo metallico rigido d'acciaio a norme UNI 8863, le cui giunzioni devono essere realizzate mediante raccordi filettati conformemente alla norma UNI EN 10226.

o Con tubo di rame a norma UNI 6507 serie B, le cui giunzioni devono essere realizzate mediante raccordi a tenuta meccanica a norma UNI 8050.

oCon tubo flessibile di acciaio inossidabile a parete continua, secondo la norma UNI-CIG 9891, con estensione massima di 2 metri e guarnizioni di tenuta conformi alla norma UNI 9264. Questo tubo deve essere installato in maniera che non possa venire in contatto con parti mobili del modulo d'incasso (per esempio cassetti) e non deve attraversare vani che possono venire stipati.

Quando il gas viene erogato direttamente da una bombola, l'apparecchio, alimentato con un regolatore di pressione conforme alla norma UNI-CIG 7432, deve essere allacciato:

o con tubo di rame a norma UNI 6507 serie B, le cui giunzioni devono essere realizzate mediante raccordi a tenuta meccanica a norma UNI 8050. o Con tubi flessibili di acciaio inossidabile a parete continua, secondo la norma UNI-CIG 9891, con estensione massima di 2 metri e guarnizioni di tenuta conformi a norma UNI 9264. Questo tubo deve essere installato in maniera che non possa venire in contatto con parti mobili del modulo d'incasso (per esempio cassetti) e non deve attraversare vani che possono venire stipati. Si consiglia di applicare sul tubo flessibile lo speciale adattatore, facilmente reperibile sul mercato, per facilitare il collegamento con il portagomma del regolatore di pressione montato sulla bombola.

Ad allacciamento ultimato verificare la perfetta tenuta utilizzando una soluzione saponosa e mai una fiamma.

AVVERTENZE:

• si rammenta che il raccordo di entrata gas dell'apparecchio è filettato 1/2" gas conico maschio a norme UNI EN 10226.
• L'apparecchio è conforme alle prescrizioni delle sottonotate Direttive Europee: CEE 90/396 + 93/68 relative alla sicurezza gas.

Si segnala all'installatore che l'apparecchio misto è di tipo Y. Inoltre le pareti e le superfici adiacenti e circostanti al piano devono resistere ad una sovratemperatura di 65K.

INSTALLAZIONE

8) ALLACCIAMENTO ELETTRICO Il collegamento elettrico deve essere eseguito in conformità con le norme e le disposizioni di legge in vigore.

- Prima di effettuare l'allacciamento, verificare che la presa o l'impianto sia munito di un efficace collegamento a terra secondo le norme e le disposizioni di legge attualmente in vigore. Si declina ogni responsabilità per l'inosservanza di queste disposizioni.

Quando il collegamento alla rete

d'alimentazione è effettuato tramite presa:

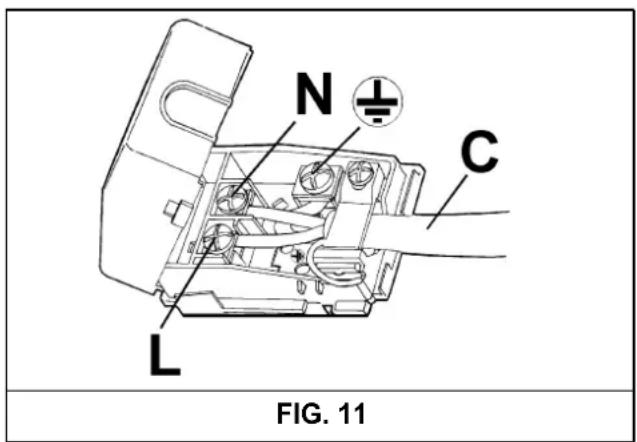

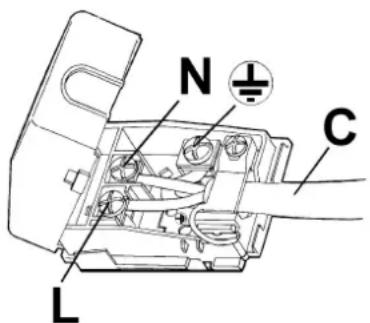

- applicare al cavo d'alimentazione "C" se sprovvisto (vedi fig. 11) una spina normalizzata adatta al carico indicato sull'etichetta segnaletica. Allacciare i cavetti secondo lo schema della fig. 11 avendo cura di rispettare le sottonotate rispondenze:

lettera L (fase) = cavetto colore marrone;

lettera N (neutro) = cavetto colore blu; simbolo terra ≠ cavetto colore verde-giallo.

• Il cavo d'alimentazione deve essere posizionato in modo che non raggiunga in nessun punto una sovratemperatura di 65K.
• Non utilizzare per il collegamento riduzioni, adattatori o derivatori in quanto potrebbero provocare falsi contatti con conseguenti pericolosi surriscaldamenti.
• Ad incasso avvenuto la presa deve essere accessibile.

Quando il collegamento è effettuato direttamente alla rete elettrica:

• interporre tra l'apparecchio e la rete un interruttore onnipolare, dimensionato al carico dell'apparecchio, con apertura minima fra i contatti di 3 mm.
• Ricordare che il cavo di terra non deve essere interrotto dall'interruttore.
• In alternativa, il collegamento elettrico può essere anche protetto con un interruttore differenziale ad alta sensibilità.

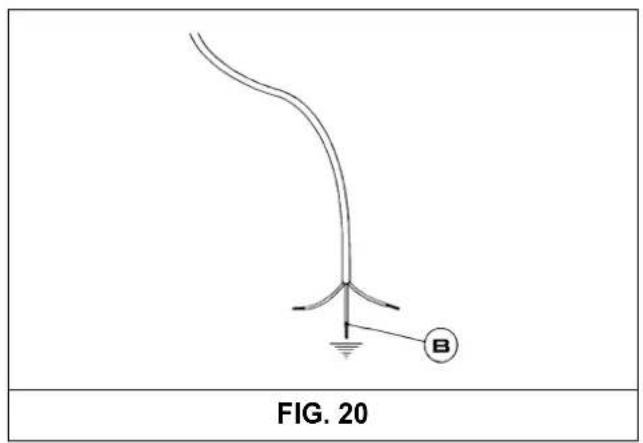

Si raccomanda vivamente di fissare l'apposito cavetto di terra colorato verde-giallo ad un efficiente impianto di terra.

AVVERTENZE:

inoltre le pareti e le superfici adiacenti e circostanti al piano devono resistere ad una sovratemperatura di 65K.

Tutti i nostri apparecchi sono progettati e costruiti secondo le norme europee EN 60 335-1, EN 60 335-2-6 e EN 60 335-2-102 più relativi emendamenti.

L'apparecchio è conforme alle prescrizioni delle Direttive Europee:

• CEE 2004/108/CE relativa alla compatibilità elettromagnetica.
• CEE 2006/95 relativa alla sicurezza elettrica.

Prima di eseguire qualsiasi regolazione togliere corrente all'apparecchio.

Al termine delle regolazioni o preregolazioni, le eventuali sigillature devono essere ripristinate dal tecnico.

La regolazione dell'aria primaria sui nostri bruciatori non è necessaria.

9) RUBINETTI

Regolazione del "Minimo":

• accendere il bruciatore e mettere la manopola sulla posizione di "Minimo" (fiamma piccola fig. 1).

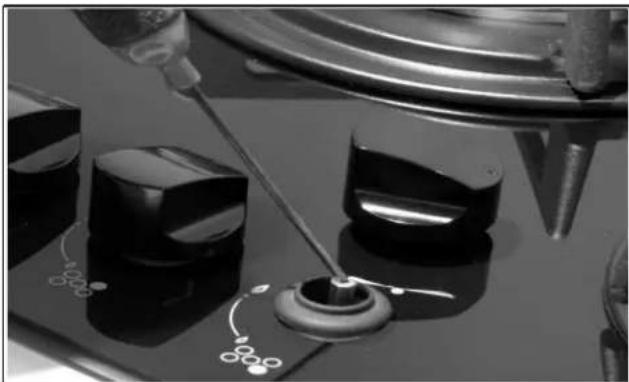

• Togliere la manopola (fig. 12) del rubinetto fissata per semplice pressione sull'astina dello stesso.
• Introdurre un piccolo cacciavite nel foro (fig. 12) e

girare a destra o a sinistra la vite di strozzamento fino a che la fiamma del bruciatore sia regolata convenientemente al “Minimo”.

Assicurarsi che passando velocemente dalla posizione di “Massimo” alla posizione di “Minimo” la fiamma non si spenga.

Resta inteso che la regolazione suddetta va eseguita soltanto con bruciatori funzionanti a G20, mentre con bruciatori funzionanti a G30 o G31 la vite deve essere bloccata a fondo (ruotando in senso orario).

I bruciatori sono adattabili ai diversi gas montando gli ugelli corrispondenti al gas d'utilizzazione. Per fare questo è necessario togliere le teste dei bruciatori e con una chiave diritta "B", svitare l'ugello "A" (vedi fig. 13) e sostituirlo con un ugello corrispondente al gas d'utilizzazione.

Si consiglia di bloccare energicamente l'ugello.

Dopo aver eseguito le suddette sostituzioni, il tecnico dovrà procedere alla regolazione dei bruciatori come descritto nel paragrafo 9, sigillare gli eventuali organi di regolazione o

preregolazione ed applicare sull'apparecchio, in sostituzione di quella esistente, l'etichetta corrispondente alla nuova regolazione gas effettuata sull'apparecchio. Questa etichetta è contenuta nella busta degli ugelli di ricambio.

La busta contenente gli iniettori e le etichette può essere inclusa nella dotazione o disponibile c/o il centro assistenza autorizzato.

Per comodità dell'installatore riportiamo più sotto una tabella con le portate, le portate termiche dei bruciatori, il diametro degli ugelli e la pressione di esercizio per i vari gas.

DISPOSIZIONE DEI BRUCIATORI

TABELLA

BRUCIATORI		GAS	PRESSIONE DI ESERCIZIO mbar	PORTATA TERMICA		DIAMETRO UGELLO 1/100 mm	PORTATA TERMICA (W)
N°	DENOMINAZIONE			g/h	l/h		Min.	Max.
1	TRIPLA CORONA	G 30 - BUTANO 28 G 31 - PROPANO 37 G 20 - NATURALE	- 30 225 90 14 37 222 90 1400 20 295 121 Y	00 3100 3100 1400	3100 3100
2	RAPIDO	G 30 - BUTANO G 31 - PROPANO G 20 - NATURALE	28 - 30 20 37 200 83 20	4 83 83	750 750 267	2800 2800 117 Y	750	2800
3	SEMIRAPIDO ANT. DX	G 30 - BUTANO G 31 - PROPANO G 20 - NATURALE	28 - 30 102 58 37 100 58 20	58	500 500 133	1400 1400 85 Y	500	1400
4	SEMIRAPIDO POST. SX	G 30 - BUTANO 28 G 31 - PROPANO G 20 - NATURALE	- 30 127 68 500 37 20	125	1750 167	68 98 Z	500 500	1750 1750
5	AUSILIARIO	G 30 - BUTANO G 31 - PROPANO G 20 - NATURALE	28 - 30 37 71 51 20	73	400 95	51 1000 75 X	400 400	1000 1000

Prima d'effettuare qualsiasi operazione di manutenzione, disinserire l'apparecchio dalla rete d'alimentazione gas ed elettrica.

11) SOSTITUZIONE DEI COMPONENTI

Per sostituire i componenti alloggiati all'interno del piano è necessario toglierlo dal mobile, capovolgerlo, svitare le viti "V" e togliere il cassone "T" (vedi fig. 14).

Dopo aver eseguito le operazioni indicate sopra, si possono sostituire i bruciatori (fig. 15), i rubinetti (fig. 16) ed i componenti elettrici (fig. 17).

Si consiglia di cambiare la guarnizione "D" tutte le volte che si sostituisce un rubinetto, al fine di assicurare una perfetta tenuta tra il corpo e la rampa.

Ingrassaggio dei rubinetti (vedi fig. 18 - 19)

Se la manovra di un rubinetto diventa dura, senza aspettare altro tempo bisogna ingrassarlo seguendo le sottonotate istruzioni:

• smontare il corpo rubinetto.
• Pulire il cono ed il suo alloggiamento con uno straccio imbevuto di diluente.
• Ingrassare leggermente il cono con l'apposito grasso.
• Introdurre il cono, manovrarlo più volte, estrarlo di nuovo, togliere il grasso superfluo e assicurarsi che i passaggi del gas non siano otturati.
• Rimontare tutti i pezzi nell'ordine inverso dello smontaggio.
• Il controllo della tenuta deve essere effettuato con l'ausilio di acqua saponata; l'uso di una fiamma è vietato.

Per facilitare il lavoro del manutentore riportiamo, nella pagina successiva, una tabella con i tipi e le sezioni dei cavi d'alimentazione.

V T		R D E E V
FIG. 14 FIG. 15 FIG. 16
FIG. 17	FIG. 18	FIG. 19

IT

MANUTENZIONE

TIPI E SEZIONI DEI CAVI DI ALIMENTAZIONE

TIPO DI PIANO TIPO DI CAVO	ALIMENTAZIONE MONOFASE
Piano a gas H05 RR - F Sezione 3 x 0.75 mm	2

ATTENZIONE!!!

Nel caso di sostituzione del cavo di alimentazione, l'installatore dovrà tenere il conduttore di terra più lungo rispetto ai conduttori di fase (vedi fig. 20) ed inoltre dovrà rispettare le avvertenze indicate nel paragrafo 8.

DATI TECNICI RIPORTATI SULL'ETICHETTA SEGNALETICA

4 FUOCHI

CATEGORIA = II _2 H3+

G 30 - BUTANO = 28 - 30 mbar

G 31 - PROPANO = 37 mbar

G 20 - NATURALE = 20 mbar

G 30 - BUTANO = 28 - 30 mbar

G 31 - PROPANO = 37 mbar

G 20 - NATURALE = 20 mbar

Σ Qn Gas Naturale = 10.05 kW

Σ Qn GPL = 731 g/h

TENSIONE = 220 - 240 V\~

FREQUENZA = 50/60 Hz

DATI TECNICI DELLA REGOLAZIONE GAS DELL'APPARECCHIO

This appliance must be installed in compliance with the current provisions in force and only used in rooms equipped with adequate ventilation. Consult the instruction manual before proceeding with installation or use of the appliance. For another type of gas, operate as described in the directions for the installation and use.This household appliance is adjusted to work at:	Questo apparecchio puñ essere installato e funzionare solo in locali permanentemente ventilati secondo le norme UNI 7129e 7131.Per collegare alla rete d distribuzione del gas usare tubi metallici rigidi o tubi metallici flessibili conformi alla norma UNI EN 14800.Consultare il libretto d'istruzioni prima d'installare questo apparecchio.Questo apparecchio č regolato per funzionare a:	Acest aparat poate fi instalat si functiona doar in locuri permanent ventilate , asa cum prevad normele în vigoare.Pentru a conecta aparatul la reteaua de gaz, trebuie sa folositi tuburi metalice rigide sau tuburi metalice flexible,in conformitate cu dispoztiile normativului în vigoare.Acest aparat este reglat sa functioneze pentru:
Spotřebič musi být instalován pouze autorizovaným pracovníkem. Tento spotřebič musi být instalován v souladu s platnými předpisy a jeho použitise připoušti pouze v dobře vétraném prostoru. Před instalováním a použiváním spotřebiče se seznamte s návodem.Tento spotřebič je nastaven na propan-butan a vstu pni přetlak:	Spotrebič musi byT inštalovány iba autorizovaným pracovníkom. Tento spotrebič musi byT inštalovaný v súlade s platnýri predpismi a može byT použitý iba v dobre vetranom priestore. Pred inštaláciou a použivanim spotrebiča si pozorne prečitajte návod.Tento spotrebič je nastavený na zemný plyn h a vstupný pretlak:	Bu cihaz yürürlükteki yönetmelikdere uygun olarak ve sadece iyi havalandırılmış yerlerde tahsıs edilmelidir. Bu cihazı kumadan veya kullanmadan önce talimatları okuyunuz.Farklı tipte gazlar için, kullanma kılavuzunda belirtilen açıklamalara besvurunuz.Bu cihaz aşağıdatipi belirtilen gaz ile çalışmasiçin ayarlanmıştır:
G20 -"p" 20 mbar 2H

ASSISTENZA TECNICA E RICAMBI

Questa apparecchiatura, prima di lasciare la fabbrica, è stata collaudata e messa a punto da personale esperto e specializzato, in modo da garantire i migliori risultati di funzionamento.

I ricambi originali si trovano solo presso i nostri Centri di assistenza Tecnica e negozi autorizzati.

Ogni riparazione, o messa a punto che si rendesse in seguito necessaria deve essere fatta con la massima cura ed attenzione da personale qualificato.

Per questo motivo raccomandiamo di rivolgerVi sempre al Concessionario che ha effettuato la vendita od al nostro Centro di Assistenza più vicino specificando la marca, il modello, il numero di serie ed il tipo di inconveniente dell'apparecchiatura in Vostro possesso. I dati relativi sono stampigliati sull'etichetta segnaletica applicata sulla parte inferiore dell'apparecchio e sull'etichetta applicata alla scatola imballo.

Queste informazioni permettono all'assistente tecnico di munirsi degli adeguati pezzi di ricambio e garantire di conseguenza un intervento tempestivo e mirato. Si consiglia di riportare più sotto tali dati in modo da averli sempre a portata di mano:

MARCA:

MODELLO:

SERIE: ....

INFORMAZIONE AGLI UTENTI

Ai sensi dell'art. 13 del Decreto Legislativo 25 luglio 2005, n. 151 "Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti".

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

Questo apparecchio puñ essere installato e funzionare solo in locali permanentemente ventilati secondo le norme UNI 7129e 7131.

Per collegare alla rete di distribuzione del gas usare tubi metallici rigidi o tubi metallici flessibili conformi alla norma UNI EN 14800.

Consultare il libretto d'istruzioni prima d'installare questo apparecchio. Questo apparecchio è regolato per funzionare a:

• CEE 2004/108/CE privind compatibilitatea electromagnetică.
• CEE 2006/95 relativa alla sicurezza elettrica.

FIG. 11

REGLĂRI
