GT76AB1 - Ocak GORENJE - Ücretsiz kullanım kılavuzu

Ürün Tipi	Gazlı Ocak (Ankastre)
Marka	Gorenje
Model	GT76AB1
Brülör Sayısı	5
Brülör Tipleri ve Güçleri	Ultra Hızlı (3100 W), Hızlı (2800 W), Yarı Hızlı Sağ Ön (1400 W), Yarı Hızlı Sol Arka (1750 W), Yardımcı (1000 W)
Gaz Kategorileri	II2H3+ (Doğal Gaz G20 20 mbar, Bütan G30 28-30 mbar, Propan G31 37 mbar)
Gaz Bağlantısı	1/2" gaz paralel erkek diş (EN 10226)
Güç Kaynağı	220-240 V~, 50/60 Hz
Toplam Doğal Gaz Tüketimi	10.05 kW
Toplam LPG Tüketimi	731 g/h
Ateşleme	Otomatik elektrikli ateşleme
Güvenlik Özellikleri	Tüm brülörlerde alev kesici cihaz
Tava Destekleri	Emaye çelik (5 parça)
Boyutlar (Kesit)	Genişlik 553 mm, Derinlik 473 mm, Yükseklik 63.5 mm (üstten minimum boşluk 175 mm)
Temizlik	Ilık sabunlu suyla yıkayın; aşındırıcı tozlar veya buhar püskürtücüler kullanmayın
Kurulum	Kalifiye bir uzman tarafından kurulmalıdır; yeterli havalandırma ve gaz bağlantısı gerektirir
Çalışma Sıcaklığı	Belirtilmemiş, ancak ortam sıcaklığı

Sık sorulan sorular - GT76AB1 GORENJE

GT76AB1'de bir brülörü nasıl ateşlerim?

İlgili düğmeyi saat yönünün tersine tam açık konuma (büyük alev) çevirin ve ardından düğmeye basın. Alev kesici cihazı olan brülörlerde, ateşlemeden sonra düğmeyi yaklaşık 10 saniye basılı tutun.

Bu ocakta hangi gaz türleri kullanılabilir?

Ocak, Doğal Gaz G20 (20 mbar) ve LPG (Bütan G30 28-30 mbar, Propan G31 37 mbar) için uygundur. Dönüşüm, enjektörlerin değiştirilmesini ve muslukların ayarlanmasını gerektirir.

Ocağı nasıl temizlemeliyim?

Ilık sabunlu suyla temizleyin, iyice durulayın ve kurulayın. Aşındırıcı tozlardan ve buhar püskürtücülerden kaçının. Kapsamlı temizlik için tava desteklerini ve brülör kapaklarını çıkarın.

Brülör alevi çok yüksek veya çok düşükse ne yapmalıyım?

Düğmeyi çıkararak ve küçük bir tornavidayla gaz ayar vidasını çevirerek 'küçük alev' ayarını yapın. LPG için vida tamamen kilitlenmelidir.

Ocağı farklı bir gaz türüne nasıl dönüştürebilirim?

Yeni gaz için uygun enjektörlerle değiştirin ve kılavuzda (bölüm 9 ve 10) açıklandığı gibi muslukları ayarlayın.

Cihaz güvenli mi?

Evet, alev söndüğünde gaz beslemesini otomatik olarak kesen bir alev kesici cihaza sahiptir. Uygun havalandırma ve kalifiye bir teknisyen tarafından kurulum sağlayın.

Kurulum boyutları nelerdir?

Kesme boyutları: Genişlik 553 mm, Derinlik 473 mm, Yükseklik 63.5 mm. 5 brülörlü model için ocağın üzerindeki minimum boşluk 175 mm'dir. Ayrıntılar için kılavuza bakın.

Elektrik kesintisi sırasında ocağı kullanabilir miyim?

Evet, brülörleri kibritle ateşleyebilirsiniz. Elektrikli ateşleme elektrik olmadan çalışmaz.

Hangi tava boyutları önerilir?

Tabloya bakın: Ultra hızlı brülör: 24-26 cm, Hızlı: 20-22 cm, Yarı hızlı: 16-18 cm, Yardımcı: 10-14 cm.

Elektrik gereksinimi nedir?

Ocak, 220-240 V~, 50/60 Hz güç kaynağı gerektirir ve uygun şekilde topraklanmalıdır. Standart bir fiş kullanın veya bir omnipolar devre kesici üzerinden bağlayın.

KULLANIM KILAVUZU GT76AB1 GORENJE

1. Çok hızlı yanma gözü 3100 W için
2. Hızlı yanma gözü 2800 W için
3. Yarım hızlı yanma gözü sağ 1400 W için
4. Yarım hızlı yanma gözü sol 1750 W için
5. Yavaş yanma gözü 1000 W için
6. Çok hızlı yanma gözü gril
7. Hızlı yanma gözü gril 8. Yarım hızlı yanma gözü sağ gril
8. Yarım hızlı yanma gözü sol gril 10. Yavaş yanma gözü gril
9. 1 nolu yanma gözü için kontrol düğmesi
10. 2 nolu yanma gözü için kontrol düğmesi
11. 3 nolu yanma gözü için kontrol düğmesi
12. 4 nolu yanma gözü için kontrol düğmesi
13. 5 nolu yanma gözü için kontrol düğmesi
14. Elektrikli ateşleme düğmesi

Dikkat: bu ürün ev kullanımı için imal edilmiştir.

KULLANIM

1) YANICI GÖZLER

Ön panelde bulunan kontrol düğmelerinin üzerinde görülen şekiller, ilgili düğmenin hangi yanıcı gözü kontrol ettiğini belirtmektedir. Ana gaz girişlerini açtıktan sonra aşağıda belirtildiği şekilde ocağınızı kullanabilirsiniz:

- Otomatik Elektrikli Ateşleme

Kullanmak istediğiniz yanma gözüne ait kontrol düğmesine basarak saatin tersi istikametine (bkz. ŞEK. 1) tam kapasiteye (full on position) gelinceye kadar çevirin ve sonra ateşleme düğmesini kullanarak ocağınızı ateşleyin.

- Gaz Kesme Emniyet Sistemi Bulunan Ocaklarda Ateşleme

Kullanmak istediğiniz göze ait kontrol düğmesine saat yönünün tersine (bkz. Şekil 1) büyük alev işaretine gelinceye ve duruncaya kadar çeviriniz. Bu noktada düğmeye bastırınız ve daha önce anlatılan işlemleri tekrarlayınız. Otomatik ateşleme işlemi gerçekleşecek ve ocak yanmaya başlayacaktır. Emniyet sisteminin devreye girebilmesi için düğmeyi 10 saniye daha basılı tutmanız gerekecektir.

YANICI GÖZLERİ NASIL KULLANIRSINIZ

Aşağıda belirtilen bilgiler ocağınızda minimum gaz sarfiyatıyla maksimum verimi alabilmeniz için size sunulmuştur:

• Her yanıcı göz için uygun ölçüdeki tencereleri kullanmanız gerekmektedir (bkz. ŞEK.2 ve tablo).
• Tencere kaynamaya başladığında ateşi kısınız.
• Her zaman tencerenin kapağını kapatınız.

Yanıcılar Güç Ölçümleri Tencere Çapı (cm)

Çok Hýzlý 3100 24 ÷ 26
Hýzlý 2800 20 ÷ 22
Yari Hýzlý sag	1400 16 ÷ 18
Yari Hýzlý sol	1750 16 ÷ 18
Yavap	1000

UYARILAR:

• Otomatik gaz kesme özelliği olmayan ocaklar ancak yakılmak istenen gözün düğmesinin maksimum konumuna getirilmesi halinde alev alırlar (büyük alev Şekil 1).
• Elektrik kesintilerinde ocağı ateşlemek için kibrit kullanabilirsiniz.
• Çalışır vaziyette iken ocağınızın yanından ayrılmayın ve çocukları ocağa yaklaştırmayın. Tencere kulplarının doğru şekilde konumlandırıldığına dikkat ediniz ve yağ ihtiva eden yemek pişirimlerinde, herhangi bir taşma halinde yağın çabuk alev alabileceğini göz önünde bulundurarak dikkat ediniz.
• Bu aparatın fiziksel ve zihinsel kapasiteleri yetersiz kişiler (çocuklar dahil) tarafından veya kendi güvenlikleri açısından, yetişkin sorumlu kişiler tarafından eğitilene veya denetim altında tutulana kadar, elektrikli aparatların kullanımı hakkında deneyim sahibi olmayan kişiler tarafından kullanılmasına izin verilmez. Çocukların aparat ile oynamadıklarından emin olmak için, denetim altında tutulmalıdır. - Ocak çalışır konumdayken yakınında patlayıcı (sprey) ürünler bulundurmayınız.
• Eğer ocağınızın kapağı varsa, kapak üzerine dökülen yiyecekler kapak açılmadan önce temizlenmelidir. Cam kapağınız varsa kapak kapalıyken ocağın yakılması camın ısıdan patlamasına sebep olabilir. Kapağı kapatmadan önce ocağın söndürülmüş olduğundan emin olunuz.
• Plakanın kenarlarından taşan kapların kullanılması tavsiye edilmez.

Pişirme esnasında mutfağınızda ısı ve nem oluşacaktır. Bunun sonucunda mutfağınız iyi bir şekilde havalandırılmalıdır. Bu işlem esnasında havalandırma boşluklarının önü açık olmalı (bknz. ŞEK. 3) ve havalandırma cihazlarınız (davlumbazlar ya da merkezi havalandırma sistemleriniz Bknz. ŞEK. 4 ve ŞEK. 5) açık vaziyette olmalıdır. Sık ve uzun süreli pişirimlerde, ekstra havalandırma gerekebilir. Bunun için pencere açılabilir ya da havalandırma cihazınızın gücü arttırılabilir.

(*) HAVA GÝRÝPÝ: MONTAJLA ÝLGÝLÝ 5 VE 6 NOLU PARAGRAFLARA BAKINIZ
ŞEKİL 3	ŞEKİL 4	ŞEKİL 5

KURMA

DİKKAT:

Her türlü temizlik işlemini gerçekleştirilmeden önce, aparatın gaz ve elektrik şebeke bağlantısını kesin.

2) PİŞİRME PLAKASI

Kristal cam yüzeyin parlak tutulmasının istenmesi halinde, her kullanım sonrasında ılık sabunlu su ile yıkanması, durulanması ve kurulanması çok önemlidir. Emaye griller, emaye kapaklar “C” ve bek kafaları “M” da aynı şekilde yıkanmalıdır (bakınız res. 6).

Temizlik, plaka ve komponentler sıcak olmadıklarında gerçekleştirilmelidir ve metal süngerler, toz halinde aşındırıcı maddeler veya korozif spreyler kullanılmamalıdır.

Sirke, kahve, süt, tuzlu su ve limon suyu veya domates suyunun uzun süre yüzeyler ile temas halinde kalmalarına izin vermeyin.

UYARILAR:

Komponentleri yeniden monte ederken, aşağıda belirtilmiş tavsiyelere uymanız rica edilir:

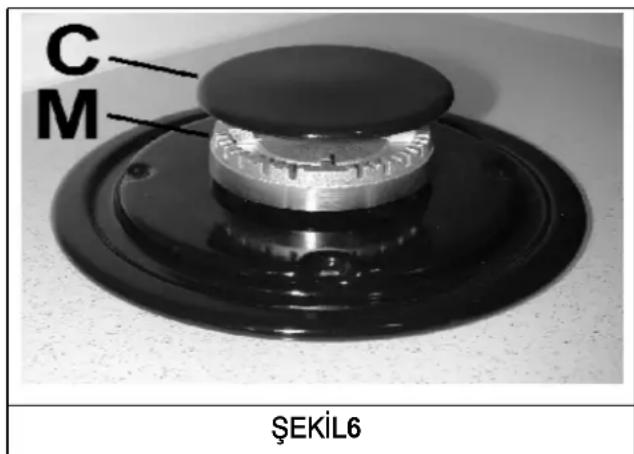

• Bek kafalarının "M" deliklerinin (res. 6), yabancı cisimler tarafından tıkanmamış olduklarını kontrol edin.
• Emaye kapağın "C" (res. 6), bek kafası üzerine doğru şekilde yerleştirilmiş olduğunu kontrol edin. Kafa üzerine yerleştirilmiş kapak mükemmel şekilde yerine oturmuş olduğunda bu şartın yerine getirilmiş olduğu kabul edilebilir.

- Musluklardan birinin açma ve kapama hareketinin zor olması halinde zorlamayın, derhal ve acil olarak teknik servis müdahalesi talep edin.

- Aparatın temizlenmesi için buhar jetleri kullanmayın.

KURMA

YETKİLİ SERVİS İÇİN TEKNİK BİLGİLER

Montaj, kontrol ayarları ve bakım servisleri yetkili bir teknisyen tarafından yapılmalıdır. Yanlış montaj, parçaların, hayvanların ve evinizin zarar görmesine sebep olabilir ve üretici firma bundan sorumlu değildir. Ürünün kullanımı süresince, cihaz üzerindeki tüm güvenlik ve ayarlama işlemleri üretici firma ya da yetkili bir servis tarafından yapılmalıdır.

3) OCAĞIN MONTAJI

Ürününüzü kutusundan çıkardıktan sonra hasarlı olup olmadığına dikkat ediniz. Herhangi bir şüphe durumunda, ürünü kullanmayınız ve satın aldığınız bayi ile irtibata geçiniz. Montajı yapılan ürünler için iade işlemi yapılamaz.

Paketleme malzemelerini (kutular, poşetler, straforlar, vidalar, vb...) çocukların ulaşamayacağı yerlerde tutunuz.

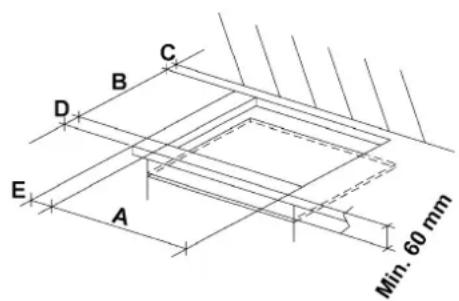

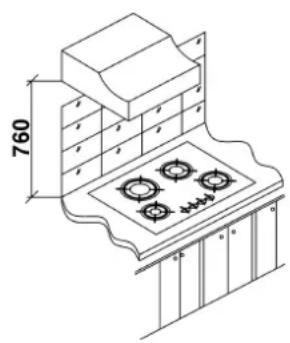

Ocağınızın montajı için mutfak dolabınız üzerinde açılması gereken boşluk ölçülerini ŞEK.7'de bulabilirsiniz. Mutlaka aşağıda belirtilen ölçülere uyunuz (bknz. ŞEK.7 ve 8).

Ürününüz 3 no'lu ürün sıralamasına aittir ve bu sıralamanın getirdiği tüm koşullara uygundur.

UYULMASI GEREKEN ÖLÇÜLER (mm olarak açıklıktan mesafe)

	A B	C D E
4F (60)	553 473	63.5	63.5	100 min.
5F (70)	553 473	63.5	63.5	175 min.

ŞEKİL 7

Plaka, tezgaha her türlü sıvı infiltrasyonunu önlemek üzere özel bir conta bant ile donatılmıştır. Bant şeklindeki bu contanın doğru şekilde uygulanması için aşağıda belirtilenlere titizlikle uyulması rica edilir:

• Plakanın bütün seyyar kısımlarını çıkarın.
• Bandı, kristal camın 4 kenarı üzerine yerleştirecek şekilde, gerekli uzunluktaki 4 parçaya kesin.

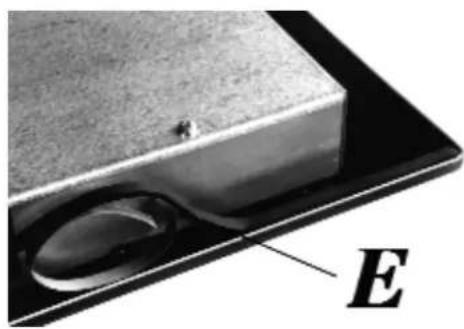

• Plakayı ters çevirin ve bandın "E" (res. 9) yapışkan tarafını contanın dış tarafı, camın dış çevre kenarı ile mükemmel şekilde çakışacak şekilde yerleştirin. Bantların uçları, birbirleri üzerine binmeden uç uca gelmelidirler.
• Bandı, parmaklar ile bastırarak eşit ve güvenli şekilde cama yapıştırın. Çıkık kısmı, taban üzerinde oluşturulmuş deliğe geçirmeye dikkat ederek ve braket tezgah üzerinde bloke olana kadar vidayı "F" sıkıştırarak bandı, özel braketler "G" ile bloke edin (bakın res. 10).
• Plakanın işlemesi esnasında aşırı ısınmış plaka kutusunun yüzeyi ile olası kazara temasları önlemek için, tezgahtan minimum 60 mm'lik bir mesafede vidalar ile bloke edilmiş ahşap bir bölme uygulamak gerekir (res. 7).

Montaj elemanının önemle üzerinde durması gereken hususlardan biri, ocağın montaj edileceği dolabın yan duvarlarının ocaktan yüksek olmaması gerekmektedir ve arka duvarların 65°C ısıya dayanıklı olması gerekmektedir.

Mutfak dolabı kaplamasında kullanılan laminant plakaları yapıştırmak için kullanılan yapıştırıcının en az 150°C'ye kadar dayanıklı olması gerekmektedir.

Ocağınız, olası bir alev almayı söndürecek bir cihaza bağlı değildir. Bu konuda size belirtilen montaj talimatlarına uymanız gerekmektedir.

Cihazınızın tam kapasite ile çalışabilmesi için ocağın montaj edildiği odanın iyi bir şekilde havalandırılması gerekmektedir. Odadaki gaz oranını dengelemek için gereken hava oranı 20 m³'ten az olmamalıdır. Hava doğal bir şekilde oda içinde bulunan havalandırma deliklerinde hareket etmeli ve havayı oda dışına atmalıdır (bknz. ŞEK. 3).

6) MONTAJ YERİ VE HAVALANDIRMA

Ocaklarda havalandırma sürekli olarak aspiratör ya da davlumbaz türü havalandırma aletleri ile yapılmalıdır ve bunlar direkt olarak bacaya ya da dışarıya (bknz. ŞEK. 4) bağlanmalıdır. Bu koşullar sağlanamazsa cama yerleştirilecek bir elektrikli havalandırma aleti de kullanılabilir.

7) GAZ BAĞLANTISI

Ocağın bağlantısı yapılmadan önce ocağın alt kısmında bulunan tablodaki değerlerle evinizdeki gaz ve elektrik değerlerinin aynı olmasına dikkat ediniz. Ocağınızın üstünde bulunan değerler; kullanmanız gereken gaz tipini ve basıncını belirtir.

Bakır boru veya gaz idaresinin önerdiği tipte boru kullanılması gerekmektedir.

UYARILAR:

Cihazınızın gaz giriş borusunun 1/2" inç paralel gaz erkek tipli ve EN 10226 standartlarına uygun olduğunu unutmayınız.

MONTAJ

8) ELEKTRİK BAĞLANTISI

Elektrik bağlantısı, yürürlükteki standartlar ve kanun hükümlerine uygun olarak gerçekleştirilmelidir.

- Bağlantıyı gerçekleştirmeden önce priz veya tesisin, yürürlükteki standartlar ve kanun hükümleri uyarınca etkili bir toprak bağlantısı ile donatılmış olduğunu kontrol edin. Üretici, bu kurallara uyulmadığında her türlü sorumluluktan muaftır.

Besleme şebekesine bağlantı, priz aracılığı ile gerçekleştirilmiş olduğunda:

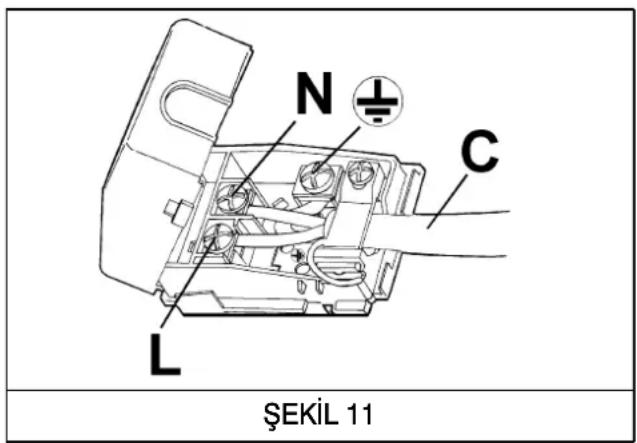

- donatılmamış olması halinde besleme kablosuna "C" (bakın res. 11), bilgi etiketi üzerinde belirtilmiş yüke uygun normalize edilmiş bir fiş uygulayın. Kabloları, aşağıda belirtilmiş karşılıklara dikkat ederek res. 11'deki şema uyarınca bağlayın:

L harfi (faz) = kahverengi ufak kablo;

N harfi (nötr) = mavi renkli ufak kablo;

toprak sembolü = yeşil-sarı renkli ufak

kablo.

• Besleme kablosu, hiçbir noktada 65K aşırı sıcaklığına ulaşmayacak şekilde konumlandırılmalıdır.
• Bağlantı için redüksiyonlar, adaptörler veya derivatörler kullanmayınız; bunlar, tehlikeli aşırı ısınma sonuçları ile kontak arızalarına neden olabilirler.
• Ankastre gerçekleştirildikten sonra priz erişilebilir olmalıdır.

Bağlantı doğrudan elektrik şebekesine yapıldığında:

• aparat ve şebeke arasına, geçerli kurma kuralları uyarınca, aparatın yüküne göre boyutlandırılmış, omnipolar bir anahtar yerleştirin.
• Toprak kablosunun anahtar tarafından kesilmemesi gerektiğine dikkat edin.
• Daha fazla güvenlik için elektrik bağlantısı, yüksek hassasiyetli diferansiyel bir anahtar ile de korunabilir. Özel yeşil-sarı renkli toprak kablosunu, etkin bir toprak tesisine bağlamanız özellikle tavsiye edilir.

UYARILAR:

bütün aparatlarımız, EN 60 335-1, EN 60 335-2-6 ve EN 60 335-2-102 Avrupa standartları ve de bunlara ilişkin değişikliklere uygun olarak tasarlanmış ve üretilmiştir.

Aparat, aşağıdaki Avrupa Direktiflerinin talimatlarına uygundur:

• elektromanyetik uyumluluğa ilişkin CEE 2004/108/CE sayılı direktifi.
• Elektrik emniyetine ilişkin CEE 2006/95 sayılı direktifi.

AYARLAMALAR

Herhangi bir ayarlama yapmadan önce, aparatın elektrik şebekesi ile bağlantısını kesin.

Ayarlamaların veya ön ayarlamaların sonunda, olası hermetik kapatmalar teknisyen tarafından yeniden düzenlenmelidir.

Beklerimizde birincil havanın ayarlanması gerekmez.

9) MUSLUKLAR

"Minimum" ayarı:

- Beki yakın ve düğmeyi "Minimum" pozisyonuna (küçük alev, res. 1) getirin.

- Musluğun, bunun çubuğuna sadece basılarak sabitlenmiş düğmesini (res. 12) çıkarın.

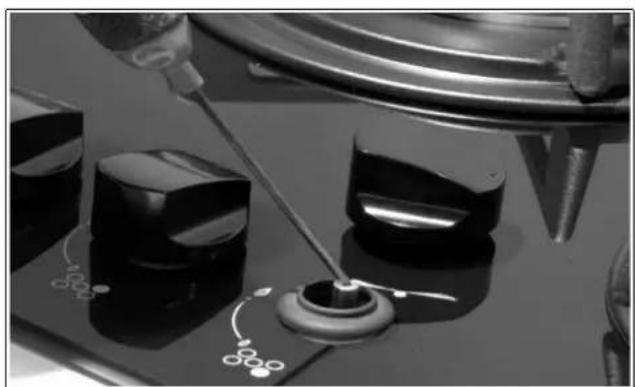

- Deliğe küçük bir tornavida sokun (res. 12) ve

bekin alevi uygun şekilde "Minimum" olarak ayarlanana kadar kısma vidasını sağa veya sola çevirin. Hızlı şekilde "Maksimum" pozisyonundan "Minimum" pozisyonuna geçerek alevin sönmediğinden emin olun.

Yukarıdaki ayarlama, sadece G20 ile işleyen bekler ile gerçekleştirilmeli, G30 veya G31 ile işleyen bekler ile ise vida, iyice sıkıştırılmış (saat yönüne) olmalıdır.

10) NOZÜLLERİ DEĞİŞTİRME

Bekler, kullanılan gaza uygun nozüller monte edilerek farklı gazlara uygulanabilirler. Bunu gerçekleştirmek için beklerin kafalarını çıkarmak ve düz bir anahtar "B" ile nozülü "A" çözmek (bakın res. 13) ve kullanılan gaza uygun bir nozül ile değiştirmek gerekir.

Nozülü sıkı şekilde sıkıştırmanız tavsiye edilir.

Yukarıdaki değiştirmeleri gerçekleştirdikten sonra teknisyen, paragraf 9'da belirtildiği gibi

beklerin ayarına geçmeli, olası ayarlama veya ön ayarlama organlarını hermetik kapatmalı ve aparatın üzerine mevcut etiketin yerine aparat üzerinde gerçekleştirilmiş yeni gaz ayarına karşılık gelen etiketi uygulamalıdır. Bu etiket, yedek nozüllerin zarfında bulunur.

Kurucunun görevini kolaylaştırmak için kapasiteler, beklerin termik kapasiteleri, nozüllerin çapı ve çeşitli gazlar için çalışma basıncı ile aşağıda bir tablo yer almaktadır.

YANMA GÖZLERİNİN OCAK ÜSTÜNDEKİ KONUMLARI

TABLO

GÖZLER		GAZ	NORMAL BASINÇ mbar	NORMAL DEGER		ENJEKTÖR ÇAPI 1/100 mm	NOMYNAL ISI GIRIPI
N°	AÇIKLAMA			g/h	l/h		MÍN	MÁX
1 ÜÇ TAÇLI G31 - PROPAN		G30 - BÜTAN 30 225 90 1400 3100 30 225 90 1400 3100 G20 - DOĐALGAZ 20 295 121 Y			1400 3100
2	HIZLI	G30 - BÜTAN 30 G31 - PROPAN 30 G20 - DOĐALGAZ 20 20		204 204		83 83 117 Y	750 750 750	2800 2800 2800
3	ORTA HIZLI SAG	G30 - BÜTAN 30 G31 - PROPAN 30 G20 - DOĐALGAZ 20 133 85 Y		102 102		58 58 1400	500 500	1400 1400
4	ORTA HIZLI SOL	G30 - BÜTAN 30 G31 - PROPAN 30 G20 - DOĐALGAZ 20 167 98 Z		127 127		68 68 1750	500 500	1750 1750
5	BALIK	G30 - BÜTAN 30 G31 - PROPAN 30 G20 - DOĐALGAZ 20		73 73		51 51 75 X	400 400 400	1000 1000 1000

Herhangi bir servis işlemine başlamadan önce mutlaka cihazınızı ana gaz ve elektrik bağlantısından ayırın.

11) OCAGIN PARÇALARININ DEĞİŞTİRİLMESİ

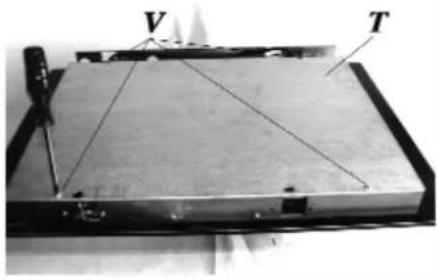

Cihazın içindeki parçaları değiştirmeden önce, cihazınızı demonte edebilmek için cihazın üzerindeki kafaları ve kapakları çıkarın; “V” vidasını sökün (ŞEK.14), kontrol düğmelerini çıkarın.

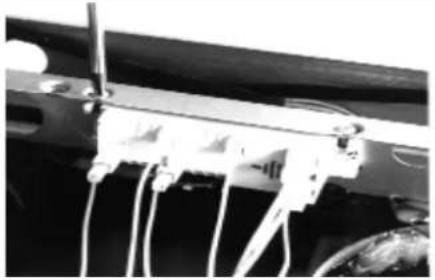

Yukarıda belirtilen işlemleri tamamladıktan sonra; ŞEK. 15, 16 ve 17'de bulunan parçaları değiştirebilirsiniz.

Kafayı değiştirdikten sonra “D” contasını değiştirmenizi tavsiye ederiz.

Muslukları yağlamak (bknz. ŞEK. 18 - 19)

Eğer gaz musluklarının çalışması zorlanıyorsa, aşağıda yollar izlenerek acil şekilde yağlanmaları gerekmektedir:

• Gaz musluğunu çıkarınız.
• Hafif ıslatılmış bir bezle musluğu siliniz.
• Musluğu hafif şekilde yağlayınız.
• Musluğu yerine oturtun ve birkaç kere çalıştırın ve sonra tekrar yerinden sökün. Eğer fazla yağ artıkları kalmışsa temizleyin ve yerine takın.
• Sıklığını sabunlu su kullanarak kontrol edin.
• Kontrol için kesinlikle ateş kullanmayın.

Servislerin işini kolaylaştırmak adına aşağıdaki tabloda elektrik kablolarının tipleri ve kesitleri gösterilmiştir.

ŞEKİL14 ŞEKİL15 ŞEKİL16
ŞEKİL17	ŞEKİL18	ŞEKİL19

SERVİS

KABLO TİPLERİ VE BÖLÜMLERİ

OCAĐIN TÝPÝ KABLO	TÝPÝ TEK FAZLI GÜÇ HATTI
Gazli Ocak	H05 RR - F	Section 3 x 0,75 mm 2

DİKKAT!!!

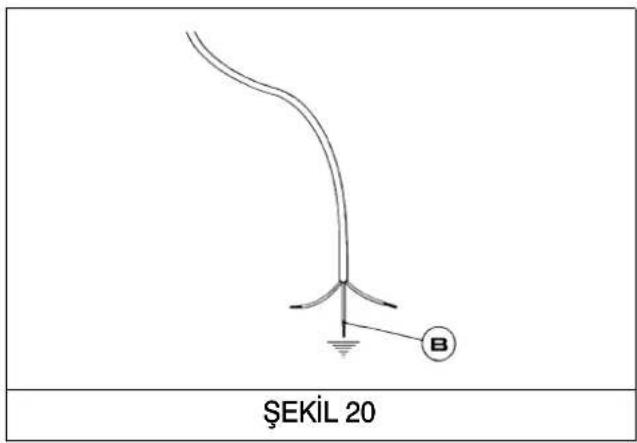

Montaj elemanı güç kablosunu değiştirmişse, toprak hattını faz hatlarından daha uzun bırakmalı (ŞEK. 20) ve paragraf 8'de belirtilen işlemler yapılmalıdır.

BİLGİ ETİKETİ ÜZERİNDE BULUNAN TEKNİK BİLGİLER

4 LÜ OCAKLAR.

KATEGORİ = I2H3B/P

Toplam gaz ölçüsü = 6.95 kW

Toplam LPG ölçüsü = 505 g/h

Voltaj = 220 - 240 V~

Frekans = 50/60 Hz

5 LÜ OCAKLAR.

KATEGORİ = I2H3B/P

Toplam gaz ölçüsü = 10.05 kW

Toplam LPG ölçüsü = 731 g/h

Voltaj = 220 - 240 V~

Frekans = 50/60 Hz

AYGITIN GAZ AYARI İLE İLGİLİ TEKNİK BİLGİLER

Bu cihaz yürürlükteki yönetmeliklere uygun olarak ve sadece iyi havalandırılmış yerlerde kullanılmalıdır. Bu cihazı kurmadan veya kullanmadan önce talimatları okuyunuz.

Farklı tipte gazlar için, kullanma kılavuzunda belirtilen açıklamalara başvurunuz.

Bu cihaz aşağıda tipi belirtilen gaz ile çalışması için ayarlanmıştır:

G20 - "p" 20 mbar 2H

TEKNİK SERVİS VE YEDEK PARÇALAR

Bu cihaz fabrikayı terk etmeden önce, en iyi sonuçları alabilmek için uzmanlar tarafından test edilmiş ve ayarlanmıştır.

Eğer gerekli ise cihazınızda yapılacak tüm onarımlar yetkili ve uzman bir kişi tarafından yapılmalıdır.

Bu durumlarda en yakınınızda bulunan teknik servisimize ya da Satış Sonrası Hizmetler Servisimize başvurunuz.

Herhangi bir yedek parça alımında Satış Sonrası Hizmetler Servisine başvurunuz.

Yukarıdaki bilgiler cihazınızın içinde bulunan etikette ve paketleme etiketinde bulunmaktadır.

CİNS: ....

MODEL:

SERİ: ....

Bu cihaz, 2002/96/EC numaralı Atık Elektrikli ve Elektronik Malzemeler Avrupa Yönetmeliği'ne (WEEE) uygun olduğunu belirtecek şekilde işaretlenmiştir.

Bu uygulama tüm Avrupa'da geçerlidir ve "Atık Elektrikli ve Elektronik Malzemeler"in tekrar kullanımını ve geri dönüşümünü sağlar.
