Typ výrobku	Ochranná plachta pro karavan
Značka	MSW
Model	MSW-CC-500-130
Použití	Venkovní a vnitřní ochrana proti dešti, sněhu, UV záření, prachu, listí a ptačímu trusu
Rozměry (D x Š x V)	250 cm x 450-500 cm x 220 cm
Hmotnost	7,3 kg
Materiál	Netkaná textilie SFS 3 vrstvy, gramáž 130 g/m²
Odolnost proti vodě	Ano
Ochrana proti UV	Ano
Propustnost vzduchu	Ano (prodyšná textilie)
Zesílené švy	Ano
Zipy	Ano, v rozích pro přístup ke stěnám
Upevňovací popruhy	Ano, boční pro provlečení pod karavanem
Přepravní taška	Součástí balení
Počet osob potřebných k montáži	Nejméně 2
Kompatibilita	Karavany o šířce max 250 cm, délce max 500 cm, výšce max 220 cm
Čištění	Měkký kartáč a teplá voda; po čištění usušit
Údržba	Skladovat čisté a suché, mimo zdroje tepla
Bezpečnost	Nepoužívat během tažení; před použitím si přečtěte návod
Opravitelnost	Opravy pouze servisním střediskem výrobce
Náhradní díly	Používejte pouze originální díly
Napájení	Bez napájení

Často kladené otázky - CC-500-130 MSW

Jak nainstalovat plachtu na můj karavan?

Instalace vyžaduje nejméně dvě osoby. Začněte z přední části karavanu (strana tažného zařízení). V případě potřeby otevřete zipy v rozích. Položte plachtu na karavan, poté protáhněte boční popruhy pod karavanem a připevněte je na protější straně. Mírně utáhněte pro pevné uchycení bez nadměrného napětí.

Mohu plachtu používat při tažení karavanu?

Ne, je přísně zakázáno táhnout karavan s nasazenou plachtou. Plachta je určena pouze pro použití v klidu.

Jak čistit plachtu?

Použijte měkký kartáč nebo houbu s teplou vodou. Neperte v pračce ani nečistěte chemicky. Po čištění plachtu důkladně osušte před uložením.

Je plachta vodotěsná?

Ano, netkaná textilie SFS 3 vrstvy je odolná proti vodě. Nenabízí však úplnou ochranu za všech povětrnostních podmínek, protože je také prodyšná, aby se zabránilo kondenzaci.

Jaké jsou maximální rozměry kompatibilního karavanu?

Tento model (MSW-CC-500-130) je vhodný pro karavany nepřesahující 250 cm šířky, 500 cm délky a 220 cm výšky.

Mohu plachtu používat v zimě?

Ano, plachta chrání před sněhem a nepřízní počasí. Před nasazením se ujistěte, že je karavan čistý a suchý, a že jsou vypnuty zdroje tepla, aby se zabránilo kondenzaci.

Jak plachtu uložit?

Před uložením musí být plachta čistá a suchá. Vložte ji do přiložené přepravní tašky a skladujte na suchém místě mimo zdroje tepla.

Chrání plachta proti UV záření?

Ano, materiál netkaná textilie SFS 3 vrstvy poskytuje ochranu proti UV záření, což pomáhá předcházet vyblednutí a poškození sluncem.

Co dělat, když je plachta poškozena?

Nepokoušejte se o opravu sami. Pro jakékoli opravy kontaktujte servisní středisko výrobce. Používejte pouze originální náhradní díly.

Je možné přistupovat ke dveřím karavanu s nasazenou plachtou?

Ano, díky zipům umístěným v rozích můžete otevřít stěny plachty a přistoupit ke dveřím a bokům karavanu, aniž byste museli plachtu celou sundat.

NÁVOD K OBSLUZE CC-500-130 MSW

Popisparametru	Hodnotaparametru
Název výrobku	PLACHTA NA OBYTNÝ PŘÍVĚS
Model	MSW-CC-450-130	MSW-CC-500-130	MSW-CC-550-130	MSW-CC-600-130	MSW-CC-650-130
Rozměry (pro obytný přívěs nepřekračující uvedené hodnoty) [Šířka x Délka x Výška; cm]	250 x 400-450 x 220	250 x 450-500 x 220	250 x 500-550 x 220	250 x 550-600 x 220	250 x 600-650 x 220
Hmotnost [kg]	7,3	7,3	7,7	8,2	8,6
Materiál	Trvanlivý, lehký, měkký třívrstvý materiál SFS se zesílenými švy, voděodolný, odolný proti UV záření a propouštějící vzduch
Gramáž materiálu [g/m2]	130
Popisparametru	Hodnotaparametru
Název výrobku	PLACHTA NA OBYTNÝ PŘÍVĚS
Model	MSW-CC-700-130	MSW-CC-750-130	MSW-CC-800-130	MSW-CC-850-130
Rozměry (pro obytný přívěs nepřekračující uvedené hodnoty) [Šířka x Délka x Výška; cm]	250 x 650-700 x 220	250 x 700-750 x 220	250 x 750-800 x 220	250 x 800-850 x 220
Hmotnost [kg]	9,1	9,5	10	10,5
Materiál	Trvanlivý, lehký, měkký třívrstvý materiál SFS se zesílenými švy, voděodolný, odolný proti UV záření a propouštějící vzduch
Gramáž materiálu [g/m2]	130

1. Všeobecný popis

Účelem pokynů je pomoc při bezpečném a spolehlivém používání. Výrobek je navržený a vyrobený přísně podle technických pokynů pomocí nejnovějších technologií a komponentů a při zachování nejvyšších standardů kvality.

PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PROSTUDUJTE TYTO POKYNY.

Pro zajištění dlouhodobého a spolehlivého provozu zařízení dbejte na jeho řádnou obsluhu a údržbu podle doporučení uvedených v těchto pokynech. Technické údaje a specifikace uvedené v těchto pokynech k obsluze jsou aktuální. Výrobce si vyhrazuje právo provádět změny související se zvýšením kvality. S ohledem na technický pokrok a omezení hluku je zařízení navrženo a vyrobeno tak, aby bylo riziko vyplývající z emisí hluku omezeno na co nejnižší úroveň.

Vysvětlení symbolů

Před použitím se seznamte s pokyny.

UPOZORNĚNÍ! Ilustrace použité v těchto pokynech k obsluze slouží pouze k náhledu a v některých detailech se mohou lišit od skutečného vzhledu výrobku.

Originální pokyny tvoří německá verze. Ostatní jazykové verze jsou překlady z německého jazyka.

2. Bezpečné používání

UPOZORNĚNÍ! Prostudujte si všechna varování týkající se bezpečnosti a všechny pokyny. Nedodržování varování a pokynů může způsobit těžké zranění nebo smrt.

Výrazy „zařízení“ nebo „výrobek“ použité u varování a v pokynech se týkají: PLACHTA NA OBYTNÝ PŘÍVĚS.

2.1. Bezpečnost na pracovišti

a) V případě pochybností, zda produkt funguje správně, nebo při zjištění jeho poškození kontaktujte servis výrobce.

b) Opravy výrobku smí provádět výhradně servis výrobce. Výrobek nikdy neopravujte sami!
c) Pokyny k používání si uložte pro pozdější použití. Pokud má být zařízení předáno třetím osobám, předejte současně s ním rovněž pokyny k používání.
d) Části balení a drobné montážní prvky ukládejte mimo dosah dětí.

2.2. Osobní bezpečnost

a) Zařízení není určeno k tomu, aby bylo používáno osobami (včetně dětí) se sníženými psychickými, smyslovými a mentálními funkcemi nebo osobami bez příslušných zkušeností a/nebo znalostí, nejsou-li pod dohledem osoby odpovědné za jejich bezpečnost nebo nebyly-li touto osobou poučeny o obsluze zařízení.

2.3. Bezpečné používání zařízení

a) Zařízení udržujte v dobrém technickém stavu.
b) Opravu a údržbu zařízení musí provádět kvalifikovaní pracovníci pomocí výhradně originálních náhradních dílů. Bude tak zajištěno bezpečné používání.
c) Zařízení pravidelně čistěte, aby nedošlo k trvalému usazování nečistot.
d) Je zakázáno zasahovat do konstrukce zařízení a provádět změny jeho parametrů nebo konstrukce.
e) Zařízení nepoužívejte ani neukládejte v blízkosti zdrojů ohně a tepla.
f) Plachtu používejte pouze a výhradně během stání přívěsu – je zakázáno vléct přívěs s nasazenou plachtou!

UPOZORNĚNÍ! Přestože zařízení bylo navrženo tak, aby bylo bezpečné a mělo dostatečné ochranné prostředky a navzdory použití dalších bezpečnostních prvků chránících uživatele, existuje i nadále malé riziko úrazu či zranění při práci se zařízením. Doporučujeme, abyste při používání s výrobkem nakládali opatrně a rozumně.

3. Zásady používání

Výrobek je určen pro ochranu obytných přívěsů proti vnějším vlivům (déšť, sníh, sluneční záření, prach, listí, ptačí trus apod.) – může se použít na přívěs stojící jak venku, tak v uzavřených prostorách. Speciální „dýchající“ látka zabraňuje hromadění vlhka a vzniku plísní pod plachtou, nicméně za určitých povětrnostních

podmínek plachta nezajistí stoprocentní vodotěsnost – nejedná se o vadu výrobku a vyplývá to ze specifických vlastností použitého materiálu! Odpovědnost za veškeré škody způsobené v důsledku používání, které je v rozporu s určením zařízení, nese uživatel.

3.1. Popis zařízení

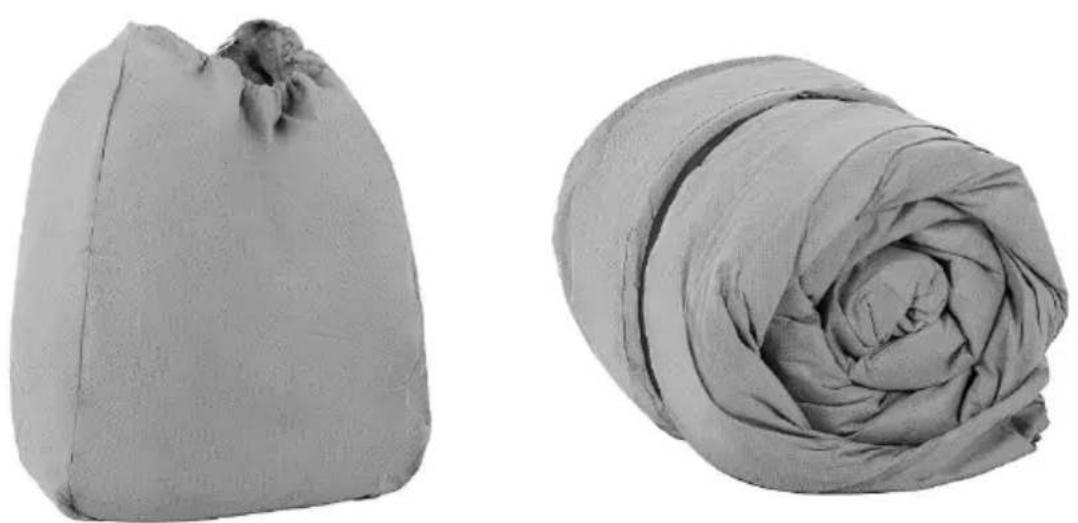

Pro pohodlnou přepravu je výrobek zabalen do pytle. Samotná plachta je při přepravě chráněna před roztažením dodatečným páskem.

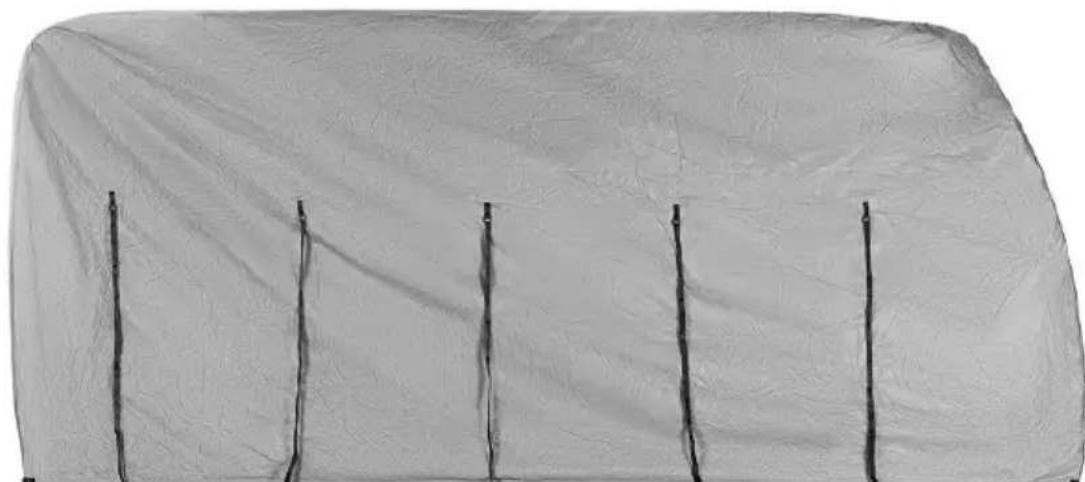

V rozích plachty se nacházejí zipy, které umožňují dostat se ke každé stěně přívěsu, aniž by bylo nutné sundávat celou plachtu.

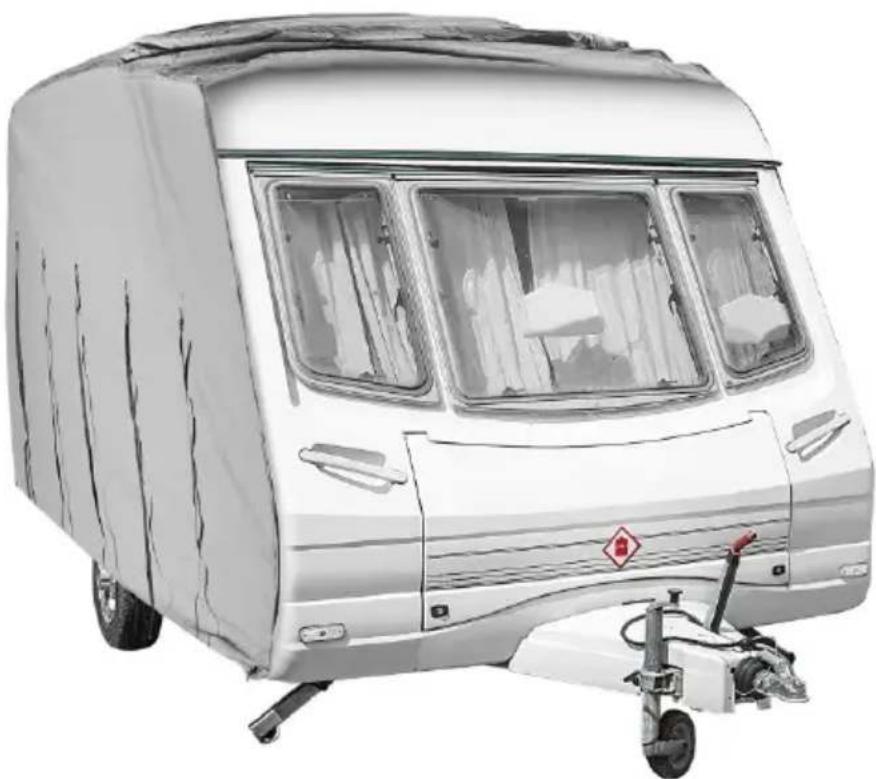

Speciální pásky na bočních stěnách (sloužící k přetažení pod spodkem přívěsu) zajišťují pevnější upevnění plachty a zabraňují jejímu stržení větrem.

3.2. Příprava

PŘED NASAZENÍM PLACHTY:

- plachta by měla být v rámci možností co nejčistší a suchá.

• kola přívěsu musí být znehybněna (spuštěním parkovací brzdy) a v jeho rozích musí být podloženy stabilizační podpěrky.
• ujistěte se, že všechna okna jsou zavřená, tepelné zdroje a lednice uvnitř vypnuté a na povrchu přívěsu se nenachází žádné volně ležící a/nebo vyčnívající předměty, jako např. antény.
• dejte pozor na veškeré vyčnívající a/nebo ostré hrany, zejména kovové, které by případně mohly plachtu poškodit.

Plachtu nasazujte alespoň ve 2 lidech a doporučuje se podpůrně k tomu použít žebřík nebo plošinu. Plachtu natáhněte na přívěs zepředu, tj. ze strany, kde se přívěs připojuje k vozidlu. Pro usnadnění celého postupu můžete rozepnout zipy na okrajích plachty. Po natažení plachty přes celý přívěs přetáhněte pod spodkem přívěsu pásky nacházející se na jedné z bočních stěn plachty. Jejich kolíky zachytte v příslušných otvorech, které se nacházejí na druhé, rovnoběžné stěně plachty. Pásky utáhněte tak, aby plachta dobře přiléhala k bočním stěnám přívěsu, ale nenatahujte je příliš silně, aby se nepoškodila samotná plachta.

Složení plachty provedte v opačném pořadí kroků než při nasazování.

DŮLEŽITÉ: Než složíte nepoužívanou plachtu do pytle, ujistěte se, že nemá žádné nečistoty a hlavně je suchá. Plachtu uchovejte v suchu a bezpečné vzdálenosti od zdrojů přímého tepla.

3.3. Čištění a údržba

a) K čištění povrchu používejte měkký kartáč, případně teplou vodu a měkkou houbičku.
b) Po každém čištění pomocí vody je třeba nechat výrobek důkladně vyschnout, než ho znovu použijete nebo uložíte.
c) K čistění nepoužívejte ostré a/nebo kovové předměty (např. drátěný kartáč nebo kovovou lopatku), které mohou poškodit povrch materiálu, z něhož je plachta vyrobena.
d) Výrobek neperte a nečistěte chemicky!
