NÁVOD K OBSLUZE BC16SFRC Be Cool

Podstavný ventilátor 40 cm s dálkovým ovládáním BC16SFRC

Aktuální návod k obsluze a další jazyky

Stáhněte si nejnovější návod k obsluze v různých jazycích prostřednictvím odkazu www.becool.at/downloads nebo naskenujte zobrazený QR kód. Postupujte podle pokynů na webové stránce.

Ventilátor je určen výhradně pro větrání suchých místností. Je určen pouze pro soukromé použití a není vhodný pro komerční použití.

BE COOL

Ventilátor používejte pouze způsobem popsaným v tomto návodu k obsluze.

1. Spotřebič používejte pouze v souladu s pokyny uvedenými v návodu k obsluze. Jakékoli jiné použití, které není doporučeno výrobcem, může vést k požáru, úrazu elektrickým proudem nebo zranění osob.
2. Vyjměte obal a zkontrolujte, zda není jednotka poškozena. V případě pochybností jednotku nepoužívejte a obrat'te se na servisní středisko nebo na svého prodejce.
3. Zabraňte dětem v přístupu k obalovým materiálům. Při požití hrozí nebezpečí udušení!
4. Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem nebo autorizovaným servisním střediskem, aby se předešlo všem možným rizikům.
5. Před připojením spotřebiče k elektrické síti zkontrolujte, zda typ proudu a sít'ové napětí odpovídají údajům na typovém štítku spotřebiče.
6. Elektrická zásuvka, do které přístroj připojíte, nesmí být vadná nebo uvolněná a musí být vhodná pro požadované proudové zatížení a především spolehlivě uzemněná.
7. Nepoužívejte prodlužovací kabel, protože by se mohl přehřát a způsobit požár.
8. Je zakázáno jakkoli upravovat nebo měnit vlastnosti tohoto spotřebiče a používat pouze náhradní díly a příslušenství doporučené výrobcem (v opačném případě zaniká záruka a nárok na záruku).
9. Pokud má přístroj závadu, vypněte jej a kontaktujte prodejce nebo zákaznickou linku.
10. Vždy a pouze v případě oprav spotřebiče, síťové zástrčky nebo kabelu se obracejte na servisní střediska

BE COOL

autorizovaná výrobcem. Servisní střediska naleznete na internetové adrese www.becool.at.

1. Děti mladší 8 let a osoby se sníženými fyzickými, duševními, smyslovými nebo duchovními schopnostmi nebo s nedostatkem zkušeností a znalostí by neměly tento spotřebič používat, pokud jim nebyl poskytnut dohled nebo nebyly poučeny o bezpečném používání spotřebiče a pokud nerozumí souvisejícím nebezpečím.
2. Nepoužívejte přístroj bez dozoru. Pokud opustíte místnost, vždy přístroj vypněte.
3. Děti si se spotřebičem nesmí hrát.
4. Sít'ový kabel nekrut'te ani neohýbejte.
5. Nepoužívejte spotřebič s mokrýma rukama.
6. Přístroj nepoužívejte ve venkovním prostředí.
7. Přístroj nikdy nepoužívejte v místnostech, kde se vyskytuje plyn, olej nebo síra.
8. Přístroj nepoužívejte v blízkosti vody nebo vysoké vlhkosti, např. ve vlhkých sklepích, v blízkosti bazénů, van nebo sprch. Dbejte na to, aby se do přístroje nedostala voda.
9. Na přístroj nepokládejte žádné předměty.
10. Umístěte jednotku na stabilní a rovný povrch.
11. Přístroj nikdy nezakrývejte.
12. Nikdy nevkládejte do přístroje prsty, pera ani jiné předměty a dbejte na to, aby nebyl zablokován přívod a odvod vzduchu.
13. Před odpojením spotřebiče od elektrické sítě jej vždy vypněte.

BE COOL

1. Při odpojování spotřebiče od elektrické sítě netahejte za síťový kabel. Pro odpojení síťového kabelu vždy zatáhněte za zástrčku.

2. Abyste předešli úrazu elektrickým proudem, nemanipulujte se zástrčkou mokrýma rukama.

3. Odpojte spotřebič od sítě, pokud jej nepoužíváte, před čištěním, při potřebě údržby nebo při prénášení z jednoho místa na druhé.

4. Udržujte jednotku v dobrém stavu údržbou a čištěním. V případě jakýchkoli dotazů ohledně údržby se můžete obrátit na zákaznickou linku/servisní středisko autorizované výrobcem.

5. Pokud spotřebič nepoužíváte, skladujte jej na bezpečném a suchém místě mimo dosah dětí.

BE COOL

Recyklace, likvidace, prohlášení o shodě

	RECYKLACEObalové materiály lze recyklovat. Proto se doporučuje vyhazovat je do tříděného odpadu.
	DISPOZICESymbol "přeškrtnuté popelnice" vyžaduje oddělenou likvidaci odpadních elektrických a elektronických zařízení (OEEZ). Elektrická a elektronická zařízení mohou obsahovat nebezpečné a pro životní prostředí nebezpečné látky.Nevyhazujte je proto do netříděného zbytkového odpadu, ale na určeném sběrném místě pro odpadní elektrická a elektronická zařízení. Tím přispějete k ochraně zdrojů a životního prostředí. Další informace získáte u svého prodejce nebo na místních úřadech. Směrnice 2012/19/EU
	LIKVIDACE BATERIÍV souladu s legislativním nařízením 188 ze dne 20. listopadu 2008, kterým se provádí směrnice 2006/66/ES o bateriích, akumulátorech a souvisejících odpadech, symbol přeškrtnuté popelnice na baterii znamená, že je zakázáno vyhazovat použité baterie do domovního odpadu.Baterie a akumulátory obsahují vysoce znečišťující látky. Uživatel je povinen odevzdat použité baterie na sběrných místech v obci nebo do příslušných kontejnerů. Tato služba je bezplatná. Tímto způsobem jsou splněny zákonné požadavky a je chráněno životní prostředí.Tyto značky najdete na bateriích:Li = baterie obsahuje lithiumAl = baterie obsahuje alkálieMn = baterie obsahuje manganCR 2025 (Li); AA (Al, Mn); AAA (Al, Mn)
	PROHLÁŠENÍ O SHODĚTímto potvrzujeme, že tento článek je v souladu se základními požadavky, nařízeními a směrnicemi EU. Podrobné prohlášení o shodě si můžete kdykoli prohlédnot pod následujícím odkazem:https://www.schuss-home.at/downloads

S výjimkou chyb a technických úprav.

BE COOL

Technické informace

Pokud je nutné ventilátor dlouhodobě skladovat a není pravidelně používán, uložte jej v původním obalu na suché místo.

Při prvním použití po delší době nečinnosti se ujistěte, že je ventilátor čistý a lopatky motoru jsou bez omezení (jednotka není napájena).

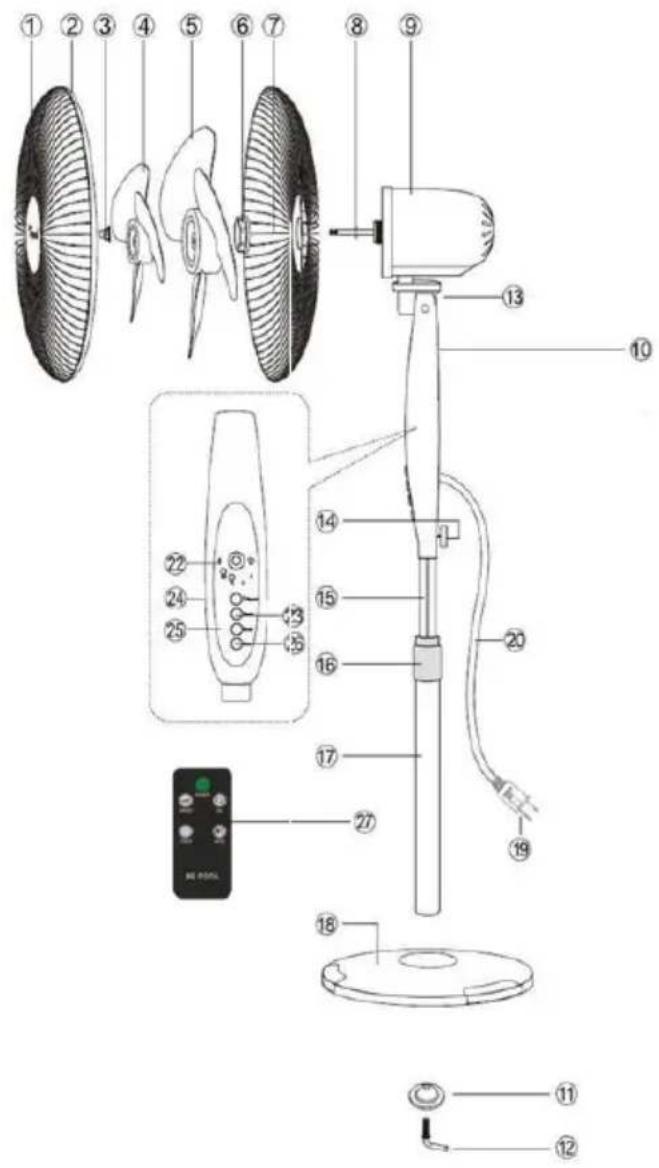

1: Přední ochranná mřížka
2: Plastový kroužek
3: Matka
4: Malý rotorový list
5: List hlavního rotoru
6: Plastová matice
7: Zadní ochranná mřížka
8: Náprava skříně motoru
9: Kryt motoru
10: Řídicí jednotka
11: Myčka
12: L šroub
13: joint
14: Šroub pro řídicí jednotku
15: Nastavitelná trubka
16: Pojistný šroub trubky
17: Sloupec
18: základna
19: Sít'ová zástrčka
20: Sítový kabel
22: Indikátor LED
23: Časovač
24: Přepínač rychlosti
25: Přepínač pro funkci otáčení
26: Vypínač
27: Dálkové ovládání

Než začnete výrobek montovat, ujistěte se, že jsou k dispozici všechny díly. Porovnejte díly se seznamem obsahu balení a výše uvedeným schématem. Pokud některý díl chybí nebo je poškozený, nepokoušejte se výrobek sestavit. Pro náhradní díly se obraťte na náš zákaznický servis.

• Předpokládaná doba montáže: 30 minut
• Potřebné nástroje pro montáž: křížový šroubovák (není součástí dodávky).

Montáž

Montáž základny, sloupu, nastavitelného sloupu a ručního ovládacího panelu

Krok 1: Umístěte sloup na základnu a ujistěte se, že otvory ve sloupu odpovídají otvorům v základně. Zašroubujte upevňovací matici sloupu ve směru hodinových ručiček, aby byl sloup v základně zajištěn.

Krok 2: Držte nastavitelnou tyč a otáčením proti směru hodinových ručiček uvolněte šroub nastavení výšky. Nastavte tyč do požadované výšky a poté šroub nastavení výšky utáhněte.

Krok 3: Umístěte ruční ovládací panel na nastavitelnou tyč a utáhněte šroub ovládacího panelu.

BE COOL

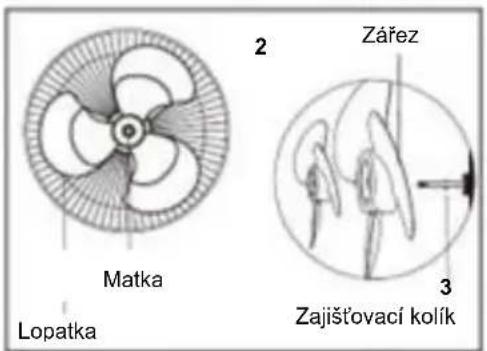

Montáž rotorových listů a ochranné mřížky

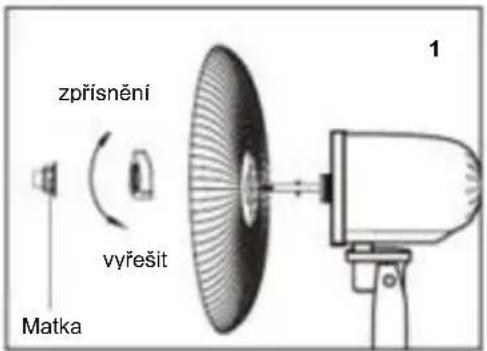

Krok 1: Odstraňte rotor a plastovou matici z přední části motoru. Připevněte zadní mřížku a plastovou matici k hřídeli motoru a utáhněte plastovou matici. Vyjměte plastový kroužek z obalu a zasuňte kroužek zadní mřížky do hluboké drážky plastového kroužku.

Krok 2: Odstraňte PVC pouzdro z hřídele. Vložte nůž do hřídele a ujistěte se, že je zajišťovací kolík zasunut v drážce nože. Našroubujte rotor proti směru hodinových ručiček, aby se lopatka utáhla.

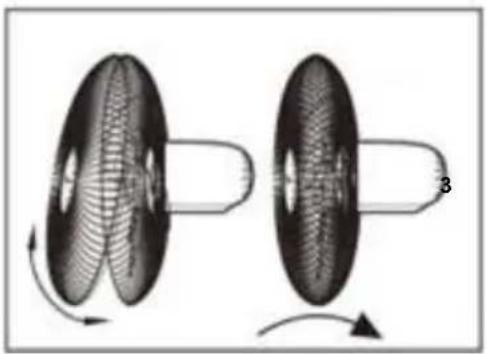

Krok 3: Po nastavení středového dílu přední mřížky zasuňte kroužek přední mřížky do další drážky plastového kroužku a šroubovákem utáhněte šroub v kloubu kroužku.

Upozornění: Abyste předešli rizikům, ujistěte se před použitím, že plastový kroužek spojuje přední a zadní mřížku.

zpřisnění vyřešit Matka 1

Matka Lopatka Zářez 3 Zajišťovací kolík

Příprava dálkového ovládání - Vložení nebo výměna baterie

Postupujte podle níže uvedených pokynů:

Počáteční operace:

Chcete-li dálkový ovladač poprvé použít, vyjměte plastový chránič z prostoru pro baterie na zadní straně dálkového ovladače.

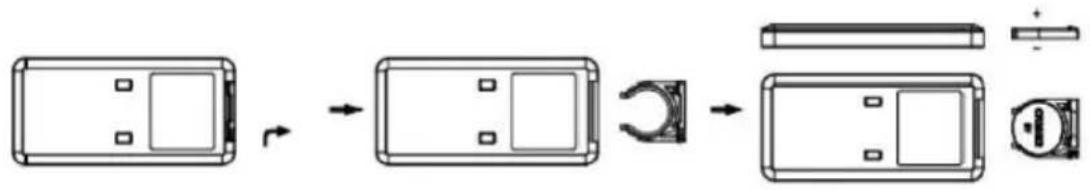

Vyměňte baterii:

Vytáhněte držák baterie na zadní straně dálkového ovládání a vyjměte z něj starou baterii:

Nyní vložte novou baterii CR2025, přičemž vždy dbejte na označení polarity (+/-) na baterii a na držáku baterie.

Poté zasuňte držák baterií zcela zpět do dálkového ovladače.

A: Tlačítko ON/OFF (POWER)
B: Tlačítko rychlosti (SPEED)
C: Klíč pro funkci otáčení (OSC)
D: Tlačítko pro přepínání času (TIMER)
E: Tlačítko provozního režimu (MODE)

A POWER B SPEED OSC C D TIMER MODE E BE COOL

BE COOL

Operace

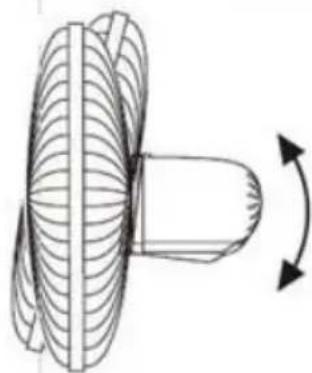

Můžete si zvolit úhel nahoru a dolů a libovolně ovládat vítr.

Uvolněte knoflík pro nastavení výšky, nastavte chromovanou trubku do požadované výšky a knoflík utáhněte.

Tlačítko ON/OFF (1):

Stisknutím tlačítka ON/OFF (1) přístroj zapnete nebo vypnete.

Kontrolka se rozsvítí, když je přístroj zapnutý, a přestane svítit, když je vypnutý.

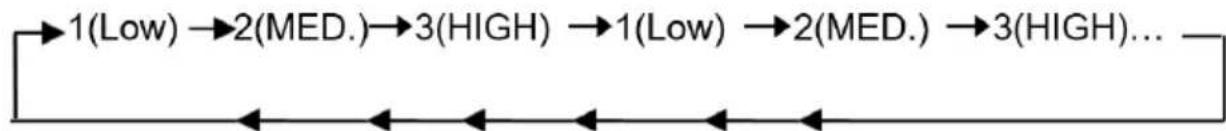

Tlačítko SPEED (2):

Stisknutím tohoto tlačítka přepnete do režimu rychlosti větru. Rozsvítí se příslušná kontrolka. Opětovným stisknutím tohoto tlačítka se zobrazí posloupnost proudění vzduchu podle následujícího schématu.

Tlačítko SWING (3):

Toto tlačítko slouží ke spuštění nebo zastavení funkce otáčení ventilátoru.

DŮLEŽITÉ UPOZORNĚNÍ:

Nepokoušejte se násilně měnit orientaci hlavy ventilátoru rukou, mohlo by dojít k jeho poškození.

BE COOL

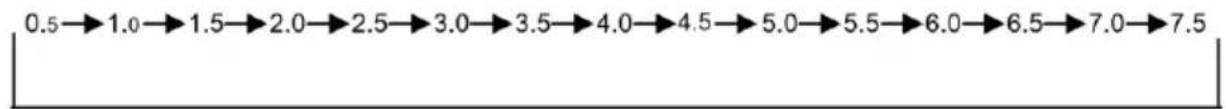

Tlačítko TIMER (4):

Stisknutím tohoto tlačítka nastavíte požadovaný čas. Následující obrázek ukazuje pořadí nastavení časovače.

Pokud má být ventilátor v provozu nepřetržitě, nestiskněte tlačítko časovače. V takovém případě jsou všechny kontrolky časovače vypnuté.

Stisknutím tohoto tlačítka můžete volit mezi třemi různými režimy větru.

Stisknutím tohoto tlačítka můžete volit mezi normálním, přirozeným a spánkovým režimem.

ČIŠTĚNÍ

DŮLEŽITÉ UPOZORNĚNÍ:

Před čištěním vždy odpojte síťovou zástrčku ze zásuvky.

• NEPONOŘUJTE přístroj do vody ani jej nestříkejte jinými kapalinami.
• K čištění NEPOUŽÍVEJTE rozpouštědla ani jiné chemické prostředky.

Pokud ventilátor nepoužíváte, skladujte jej na suchém místě.

- Když na konci sezóny přestanete ventilátor používat, otřete z něj prach, aby byl v dobrém stavu pro další sezónu. V případě potřeby demontujte mřížku a vyjměte ventilátor; vyčistěte jej měkkým vlhkým hadříkem.

BE COOL

Technické informace
Jmenovité napětí	220-240V~
Frekvence	50 Hz
Jmenovitý výkon	45 Wattů
Hladina zvuku	56 dB(A)
Rozměry	430×1370×410 mm
Hmotnost	6,25 kg
Požadavky na informace podle nařízení EU (VO) 206/2012
Číslo položky	BC16SFRC
Jmenovité napětí	220 – 240 V
Třída ochrany	II
Spotřeba proudu ve vypnutém stavu ( P_OFF )	0 W
Sezónní spotřeba elektrické energie (Q)	16.35 kWh/a
Označení	Symbol	Hodnota	Jednotka
Maximální objemový průtok	F	49,86	m^3/min
Příkon ventilátoru	P	51,1	W
Servisní poměr	S/	0,98	(m^3/min)/W
Příkon v pohotovostním režimu	P_SB	0	W
Hladina akustického výkonu ventilátoru	L_WA	58	dB(A)
Maximální rychlost vzduchu	c	6,0	m/s
Měřicí norma pro stanovení servisního poměru	IEC 60879:2019
Kontaktní adresy pro další informace a servisní linky:	Schuss Home Electronic GmbHScheringgasse 3, A-1140 VídeňTel: [phone] - 0www.becool.atRegistrační číslo společnosti: 236974tObchodní rejstříkový soud: Vídeň

BE COOL

ZÁRUKA

S tímto kvalitním výrobkem od společnosti BE COOL jste se rozhodli pro inovaci, trvanlivost a spolehlivost.

Na tento spotřebič BECOOL poskytujeme záruční dobu 2 roky od data nákupu platnou v Rakousku!

Pokud by v rozporu s očekáváním bylo během této doby přesto nutné provést na vašem zařízení servisní práce, zaručujeme tímto bezplatnou opravu zařízení (náhradní díly a práce) nebo (podle uvážení společnosti Schuss) výměnu výrobku. Pokud by oprava ani výměna nebyla z ekonomických důvodů možná, vyhrazujeme si právo vystavit dobropis v aktuální hodnotě.

V případě klimatizačních jednotek se nejprve obraťte na zákaznickou linku (viz nálepka na jednotce nebo titulní strana návodu k obsluze), v případě ventilátorů se obraťte na svého specializovaného prodejce nebo přímo na nás. Rádi bychom upozornili, že oprava, která nebyla provedena autorizovaným smluvním servisem v Rakousku, okamžitě ukončí platnost této záruky.

Tato záruka se nevztahuje na:

• Nepřebíráme žádnou odpovědnost za následné škody v případě nesprávného použití.
• Oprava nebo výměna dílů v důsledku běžného opotřebení.
  • Poškození v důsledku nedodržení návodu k obsluze
• Zařízení, která se používají - i jen částečně - ke komerčním účelům.
  zařízení mechanicky poškozené vnějšími vlivy (pád, náraz, rozbití, nesprávné použití atd.), jakož i opotrebení estetické povahy.
  • Zařízení, se kterým bylo nesprávně manipulováno.
  • Jednotky, které nebyly otevřeny naším autorizovaným servisem.
• Poškození způsobené v důsledku nesprávně uzavřených ventilů pro vypouštění kondenzátu z klimatizace nebo nesprávně vložené nádržky na vodu.
• Nesplněná očekávání spotřebitelů.
• Škody způsobené vyšší mocí, vodou, bleskem, přepětím.
  • Jednotky, u nichž bylo typové označení a/nebo výrobní číslo na jednotce změněno, vymazáno, nečitelné nebo odstraněno.
  • Služby mimo naše autorizované servisy, náklady na dopravu do autorizovaného servisu nebo k nám a zpět a související rizika.

Výslovně upozorňujeme, že v záruční době bude v případě provozních chyb nebo v případě, že nebyla zjištěna žádná chyba, účtován paušál ve výši 60,- € (indexovaný základ CPI 2010, červen 2015).

Poskytnutí záručního servisu (oprava nebo výměna spotřebiče) neprodlužuje absolutní záruční dobu 2 let od data nákupu.

Dvouletá záruka je platná pouze po předložení dokladu o koupi (musí obsahovat jméno a adresu prodejce a úplné označení přístroje) a příslušného záručního listu, na kterém musí být uveden typ přístroje a výrobní číslo (viditelné na krabici a na zadní nebo spodní straně přístroje)! Bez záručního listu platí pouze zákonná záruka!

Výslovně zdůrazňujeme, že práva ze zákonné záruky nejsou touto zárukou dotčena a zůstávají zachována.

Společnost Schuss Home Electronic GmbH a její zástupci odpovídají za škody pouze v případě hrubé nedbalosti nebo úmyslu. Odpovědnost za ušlý zisk, očekávané, ale neuskutečněné úspory, následné škody a škody z nároků třetích osob je v každém případě vyloučena. Z odpovědnosti za škodu jsou vždy vyloučeny škody na nahraných datech nebo na nich.

Blahopřejeme vám k výběru. Doufáme, že si svůj spotřebič BE COOL užijete!

ADRESA Distribuce BE COOL:

Schuss Home Electronic GmbH

A-1140 Vídeň, Scheringgasse 3

Tel.: [phone]

Označení typu:......

Sériové číslo:

V případě reklamace musí být tento záruční list předán autorizovanému servisnímu středisku společně s přístrojem.

BE COOL

NÁVOD NA OBSLUHU

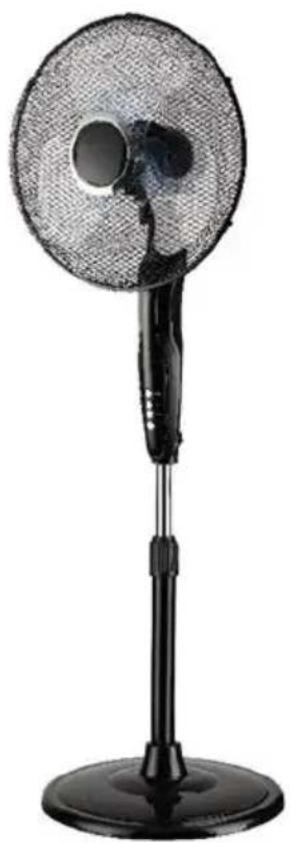

Podstavný ventilátor 40 cm s dial'kovým ovládaním BC16SFRC

Ventilátor je určený výlučne na vetranie suchých miestností.

BE COOL

S výnimkou chýb a technických úprav.

BE COOL

Montáž základne, stípa, nastavitelného stípa a ručného ovládacieho panela

Ak chcete dial'kový ovládač používat' prvýkrát, vytiahnite plastový chránič z priestoru pre batérie na zadnej strane dial'kového ovládača.

Vymeňte batériu:

Vytiahnite držiak batérie na zadnej strane dial'kového ovládača a vyberte z neho starú batériu:

Teraz vložte novú batériu CR2025, pričom vždy dbajte na označenie polarity (+/-) na batérii a držiaku batérie.

Potom držiak batérie zasuňte úplne spät' do dial'kového ovládača.

Pred čistením vždy vytiahnite siet'ovú zástrčku zo zásuvky.

Gratulujeme vám k výberu. Dúfame, že sa vám bude váš spotrebič BE COOL páčit!

ADRESA Distribúcia BE COOL:

Schuss Home Electronic GmbH

A-1140 Viedeň, Scheringgasse 3

Tel.: [phone]

Typové označenie:

Sériové číslo:....
