BEDIENUNGSANLEITUNG BC16SFRC Be Cool

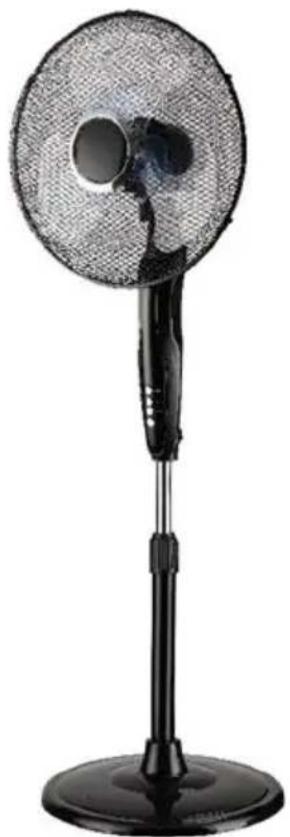

Standventilator 40cm mit Fernbedienung BC16SFRC

VIELEN DANK, DASS SIE SICH FÜR EIN PRODUKT VON BE COOL ENTSCHIEDEN HABEN.

Aktuelle Bedienungsanleitungen und weitere Sprachen

Laden Sie aktuelle Bedienungsanleitungen in verschiedenen Sprachen über den Link www.becool.at/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

LESEN SIE DIESE ANLEITUNG BITTE SORGFÄLTIG DURCH, BEVOR SIE MIT DER INSTALLATION, DEM BEDIENUNG ODER WARTUNG BEGINNEN. SCHÜTZEN SIE SICH SELBST UND ANDERE, INDEM SIE DIE SICHERHEITSHINWEISE BEFOLGEN. DIE NICHTBEACHTUNG VON ANWEISUNGEN KÖNNTE ZU PERSONEN UND/ODER SACHSCHÄDEN UND/ODER ZUM VERLUST DES GARANTIEANSPRUCHS FÜHREN!

WICHTIGE INFORMATIONEN ZUR SICHERHEIT, STANDORT UND ZUM ELEKTRISCHEN ANSCHLUSS.

Bestimmungsgemäßer Gebrauch

Der Ventilator ist ausschließlich für die Belüftung von trockenen Räumen konzipiert.

BE COOL

Er ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet.

Verwenden Sie den Ventilator nur wie in dieser

Bedienungsanleitung beschrieben.

1. Verwenden Sie dieses Gerät ausschließlich gemäß den Richtlinien in der Bedienungsanleitung. Jede andere Verwendung, die nicht vom Hersteller empfohlen wird, könnte zu Bränden, elektrischen Schlägen oder Personenschäden führen.
2. Entfernen Sie die Verpackung und stellen Sie sicher, dass das Gerät nicht beschädigt ist. Im Zweifelsfall verwenden Sie das Gerät nicht und kontaktieren die Servicestelle oder Ihren Händler.
3. Halten Sie Kinder von Verpackungsmaterialen fern. Beim Verschlucken besteht Erstickungsgefahr!
4. Ist das Stromversorgungskabel beschädigt muss es vom Hersteller oder einer autorisierten Servicestelle ausgetauscht werden, um alle möglichen Risiken zu vermeiden.
5. Vor Anschluss, an das Netz müssen Sie überprüfen, ob Stromart und Netzspannung mit den Angaben des Gerätetypenschildes übereinstimmen.
6. Die elektrische Steckdose, in der Sie das Gerät anschließen, darf nicht defekt oder lose sein und muss für die erforderliche Strombelastung geeignet und vor allem zuverlässig geerdet sein.
7. Vermeiden Sie die Verwendung eines Verlängerungskabels, denn dieses könnte überhitzten und einen Brand erzeugen.

BE COOL

1. Es ist verboten die Eigenschaften dieses Gerätes wie auch immer anzupassen oder zu modifizieren und verwenden Sie nur vom Hersteller empfohlene Ersatz- und Zubehörteile (Nichtbeachtung führt zum Verlust der Garantie und Gewährleistung).
2. Weist das Gerät einen Defekt auf, so schalten Sie es aus und kontaktieren Ihren Händler oder die Kundenhotline.
3. Wenden Sie sich für eventuelle Reparaturen des Geräts, des Netzsteckers oder Kabels stets und ausschließlich an vom Hersteller autorisierte Kundendienststellen. Die Kundendienststellen können Sie online unter www.becool.at abrufen.
4. Kinder unter 8 Jahren und Personen mit eingeschränkten physischen, psychischen, sensorischen oder geistigen Fähigkeiten sowie mangelnder Erfahrung und Wissen dürfen dieses Gerät nur benutzen, wenn es unter einer angemessenen Aufsicht geschieht und es zu einer ausführlichen Anleitung zur Benutzung des Geräts in einer sicheren Art und Weise gekommen ist, sowie die bestehenden Gefahren beschrieben wurden.
5. Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus.
6. Kinder dürfen nicht mit dem Gerät spielen.
7. Verdrehen Sie das Netzkabel nicht und knicken Sie es nicht ab.
8. Verwenden Sie das Gerät nicht mit nassen Händen.
9. Verwenden Sie das Gerät nicht im Freien.

BE COOL

1. Betreiben Sie das Gerät keinesfalls in Räumen wo Gas, Öl oder Schwefel vorkommen.
2. Benutzen Sie das Gerät nicht in der Nähe von Wasser oder starker Feuchtigkeit, z.B. im feuchten Kellern, neben Schwimmbecken, Badewannen oder Duschen. Achten Sie darauf, dass kein Wasser in das Gerät eindringt.
3. Stellen Sie keine Gegenstände auf das Gerät.
4. Stellen Sie das Gerät auf einen stabilen und ebenen Untergrund.
5. Decken Sie das Gerät niemals ab.
6. Stecken Sie niemals Finger, Stifte oder andere Gegenstände in das Gerät und achten Sie darauf, dass Luftein- und -auslass niemals blockiert werden.
7. Schalten Sie das Gerät immer aus, bevor Sie den Netzstecker ziehen.
8. Ziehen Sie nicht am Netzkabel, um das Gerät vom Netzstrom zu trennen. Ziehen Sie immer am Stecker, um das Netzkabel herauszuziehen.
9. Fassen Sie den Stecker nicht mit nassen Händen an, um Stromschläge zu vermeiden.
10. Ziehen Sie den Stecker, wenn Sie das Gerät nicht verwenden, bevor Sie es reinigen, es gewartet werden muss oder von einem Ort zu einem anderen bewegt wird.
11. Erhalten Sie das Gerät in einem guten Zustand, indem Sie das Gerät pflegen und reinigen. Falls Sie Fragen zur Instandhaltung haben, können Sie mit der vom Hersteller autorisierten Kundenhotline/ Servicestelle in Kontakt treten.

BE COOL

28. Bewahren und lagern Sie das Gerät an einem sicheren, trockenen und für Kinder unzugänglichem Ort auf, wenn es nicht verwendet wird.

Recycling, Entsorgung, Konformitätserklärung

	RECYCLINGDie Verpackungsmaterialien können recycelt werden. Deswegen wird empfohlen, diese im sortierten Abfall zu entsorgen
	ENTSORGUNGDas Symbol "durchgestrichene Mülltonne" erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Elektrische und elektronische Geräte können gefährliche und umweltgefährdende Stoffe enthalten. Entsorgen Sie dieses daher nicht im unsortierten Restmüll, sondern an einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden. Richtlinie 2012/19/EU
	BATTERIEENTSORGUNGGemäss der Gesetzesverordnung 188 vom 20. November 2008 zur Umsetzung der Richtlinie 2006/66/EG über Batterien, Akkumulatoren und verwandte Abfälle weist das Symbol der durchgestrichenen Mülltonne auf der Batterie darauf hin, dass es verboten ist, Altbatterien im Hausmüll zu entsorgen.Batterien und Akkus enthalten stark umweltbelastende Stoffe. Der Benutzer ist verpflichtet, Altbatterien an den Sammelstellen in der Gemeinde oder in den entsprechenden Behältern zu entsorgen. Der Service ist kostenlos. Auf diese Weise werden die gesetzlichen Anforderungen eingehalten und die Umwelt geschont.Diese Zeichen finden Sie auf Batterien:Li = Batterie enthält LithiumAl = Batterie enthält AlkaliMn = Batterie enthält ManganCR 2025 (Li); AA (Al, Mn); AAA (Al, Mn)
	KONFORMITÄTSERKLÄRUNGHiermit bestätigen wir, dass dieser Artikel den grundlegenden Anforderungen, Vorschriften und Richtlinien der EU entspricht. Die ausführliche Konformitätserklärung können Sie jederzeit unter folgendem Link einsehen:https://www.schuss-home.at/downloads

Irrtümer und technische Änderungen vorbehalten.

BE COOL

Technische Informationen

Wenn der Ventilator lange gelagert werden muss und nicht regelmäßig verwendet wird, stellen Sie das Gerät in seiner Originalverpackung an einen trockenen Ort.

Wenn Sie ihn nach einer langen Zeit der Inaktivität zum ersten Mal verwenden, stellen Sie sicher, dass der Lüfter sauber ist und die Motorschaufeln ohne Einschränkungen (Gerät nicht mit Strom versorgt) werden.

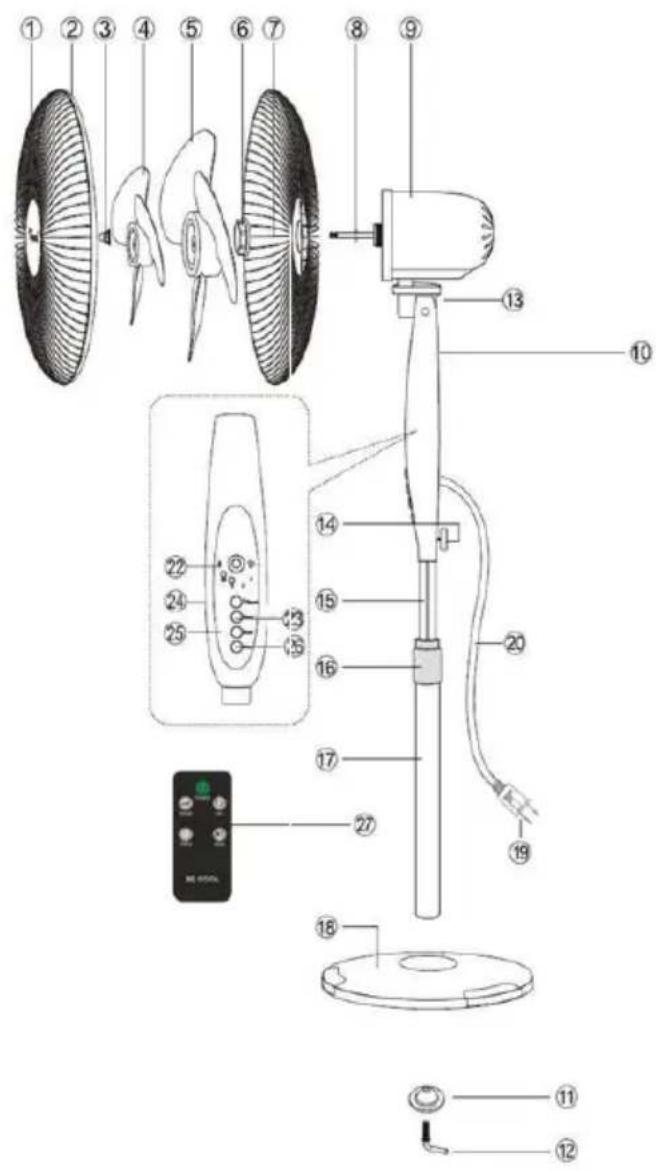

1: Vorderes Schutzgitter

2: Plastik Ring

3: Mutter

4: Kleines Rotorblatt

5: Haupt Rotorblatt

6: Plastikmutter

7: Hinteres Schutzgitter

8: Achse des Motorgehäuses

9: Motorgehäuse

10: Steuereinheit

11: Unterlegscheibe

12: L-Schraube

13: Gelenk

14: Schraube für Steuereinheit

15: Verstellbares Rohr

16: Rohr-Feststellschraube

17: Säule

18: Basis

19: Netzstecker

20: Netzkabel

22: LED Indikator

23: Zeitschalter

24: Schalter für Geschwindigkeit

25: Schalter für Schwenkfunktion

26: AUS-Schalter

27: Fernbedienung

Bevor Sie mit der Montage des Produkts beginnen, stellen Sie sicher, dass alle Teile vorhanden sind. Vergleichen Sie die Teile mit der Liste des Verpackungsinhalts und dem oben stehenden Diagramm. Wenn ein Teil fehlt oder beschädigt ist, versuchen Sie nicht, das Produkt zusammenzubauen. Kontaktieren Sie unseren Kundendienst für Ersatzteile.

• Voraussichtliche Montagezeit: 30 Minuten
- Benötigte Werkzeuge für die Montage: Kreuzschlitz-Schraubendreher (nicht enthalten).

Montage

Montage der Basis, Säule, des verstellbaren Stabs und des manuellen Bedienfelds

Schritt 1: Positionieren Sie die Säule über der Basis und stellen Sie sicher, dass die Löcher in der Säule mit den Löchern in der Basis übereinstimmen. Schrauben Sie die Säulen-Befestigungsmutter im Uhrzeigersinn auf die Säule, um sie sicher in der Basis zu befestigen.

Schritt 2: Halten Sie den verstellbaren Stab und lockern Sie die Höhenverstellungsschraube, indem Sie sie gegen den Uhrzeigersinn drehen. Passen Sie den Stab auf die gewünschte Höhe an und ziehen Sie dann die Höhenverstellungsschraube fest.

Schritt 3: Platzieren Sie das manuelle Bedienfeld auf dem verstellbaren Stab und ziehen Sie die Schraube des Bedienfelds fest.

BE COOL

Montage von Rotorblatt und Schutzgitter

Schritt 1: Entfernen Sie den Rotor und die Plastikmutter von der Vorderseite des Motors. Befestigen Sie das hintere Gitter und die Plastikmutter auf der Motorwelle und ziehen Sie die Plastikmutter fest. Nehmen Sie den Plastikring aus der Verpackung und schieben Sie den Ring des hinteren Gitters in die tiefe Nut des Plastikrings.

Schritt 2: Entfernen Sie die PVC-Hülse von der Welle. Setzen Sie die Klinge in die Welle ein und stellen Sie sicher, dass der Sicherungsstift in die Nut der Klinge eingerastet ist. Schrauben Sie den Rotor gegen den Uhrzeigersinn, um die Klinge festzuziehen.

Schritt 3: Nachdem Sie das Mittelstück des vorderen Grills aufgestellt haben, schieben Sie den Ring des vorderen Grills in einen anderen Schlitz des Plastikrings und ziehen Sie die Schraube in der Verbindung des Rings mit einem Schraubendreher fest.

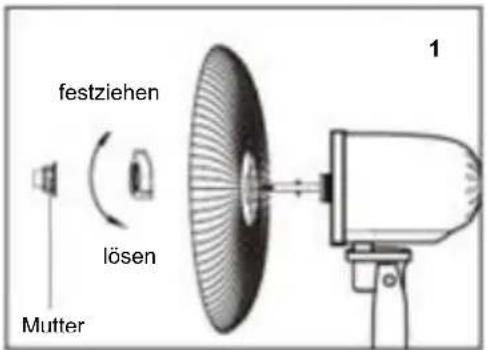

festziehen lösen Mutter 1

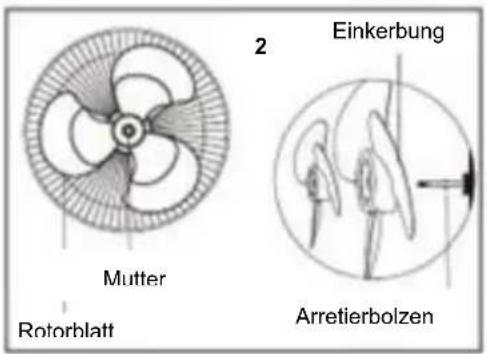

Mutter Rotorblatt 2 Einkerbung Arretierbolzen

Achtung: Um Risiken zu vermeiden, stellen Sie sicher, dass der Plastikring den vorderen und hinteren Grill vor der Inbetriebnahme verbindet.

BE COOL

Fernbedienung

Fernbedienung vorbereiten – Batterie einlegen oder tauschen

Bitte beachten Sie die folgenden Anweisungen:

Erstbetrieb:

Für den Erstbetrieb der Fernbedienung ziehen Sie bitte den Plastikschutz aus dem Batteriefach auf der Rückseite der Fernbedienung heraus.

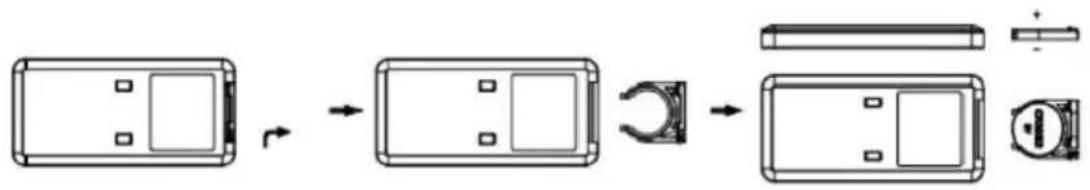

Batterie wechseln:

Ziehen Sie die Batteriehalterung auf der Rückseite der Fernbedienung heraus und entnehmen die alte Batterie aus der Halterung:

Setzen Sie nun eine neue CR2025 Batterie ein und achten dabei immer auf die Polaritätsmarkierungen (+/-) auf der Batterie und der Batteriehalterung.

Schieben Sie anschließend die Batteriehalterung wiedervollständig in die Fernbedienung ein.

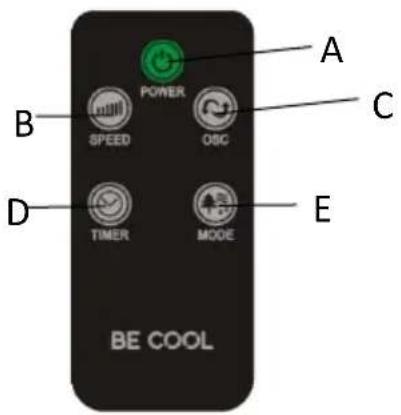

A: EIN/AUS-Taste (POWER)
B: Taste für Geschwindigkeit (SPEED)
C: Taste für Schwenkfunktion (OSC)
D: Taste für Zeitschaltung (TIMER)
E: Taste für die Betriebsart (MODE)

A POWER B SPEED OSC C D TIMER MODE E BE COOL

BE COOL

Betrieb

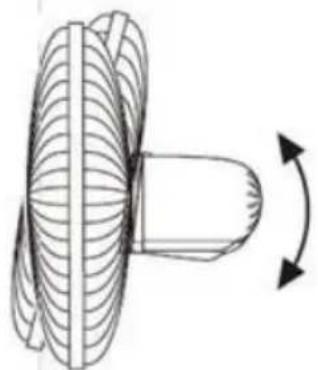

Sie können den Auf- und Abwinkel wählen und den Wind frei kontrollieren.

Lockern Sie den Höheneinstellknopf, stellen Sie das Chromrohr auf die gewünschte Höhe ein und ziehen Sie den Knopf fest.

EIN/AUS-Taste (1):

Drücken Sie die ON/OFF Taste (1), um das Gerät ein- oder auszuschalten.

Die Kontrollleuchte leuchtet auf, wenn das Gerät eingeschaltet wird, und hört auf zu leuchten, wenn es ausgeschalten wird.

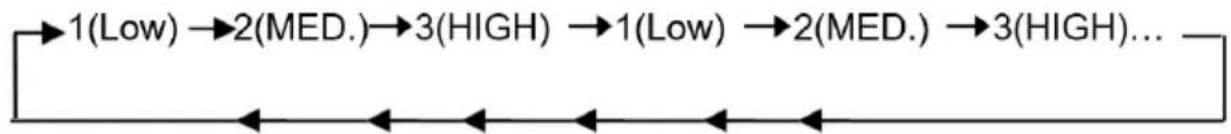

SPEED-Taste (2):

Drücken Sie diese Taste, um in den Windgeschwindigkeitsmodus zu wechseln. Die entsprechende Anzeigelampe wird eingeschaltet. Drücken Sie diese Taste erneut, um die Reihenfolge des Luftstroms anhand des folgenden Diagramms anzeigen zu lassen.

SWING-Taste (3):

Diese Taste dient dazu, die Schwenkfunktion des Ventilators zu starten oder zu stoppen.

WICHTIGER HINWEIS:

Versuchen Sie nicht, die Ausrichtung des Ventilatorkopfs gewaltsam von Hand zu ändern, da der Ventilator dadurch beschädigt werden kann.

BE COOL

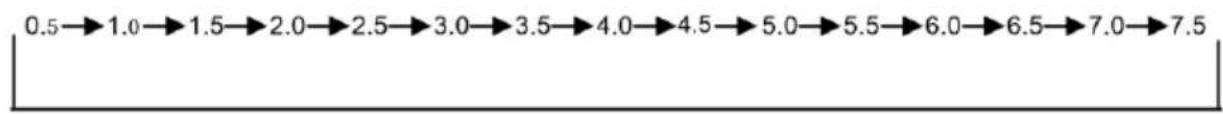

TIMER-Taste (4):

Drücken Sie diese Taste, um die benötigte Zeit einzustellen. Die folgende Abbildung zeigt die Reihenfolge der Timer-Einstellung.

Drücken Sie die Timer-Taste nicht, wenn der Ventilator kontinuierlich betrieben werden soll. In diesem Fall sind alle Timer-LEDs ausgeschaltet.

Drücken Sie diese Taste, um zwischen drei verschiedenen Windmodi zu wählen. Drücken Sie die Taste um zwischen Normal-, Natur- und Schlafmodus zu wählen.

REINIGUNG

WICHTIGER HINWEIS:

Trennen Sie vor der Reinigung immer den Netzstecker von der Steckdse.

• Tauchen Sie das Gerät NICHT in Wasser oder spritzen Sie es nicht mit anderen Flüssigkeiten an.
• Verwenden Sie KEINE Lösungsmittel oder andere chemische Produkte zur Reinigung. Lagern Sie den Ventilator bei Nichtverwendungen an einem trockenen Ort.
• Wenn Sie den Ventilator am Ende der Saison nicht mehr verwenden, wischen Sie den Staub ab, um ihn für die nächste Saison in gutem Zustand zu halten. Falls erforderlich, das Gitter demontieren und den Lüfter entfernen; reinigen Sie es mit einem weichen, feuchten Tuch.

BE COOL

Technische Informationen
Nennspannung	220-240V~
Frequenz	50 Hz
Nennleistung	45 Watt
Schallpegel	56 dB(A)
Maße	430×1370×410 mm
Gewicht	6,25 kg
Informationsanforderungen der Verordnung EU (VO) 206/2012
Artikelnummer	BC16SFRC
Nennspannung	220 - 240 V
Schutzklasse	II
Stromverbrauch im ausgeschalteten Zustand (POFF)	0 W
Saisonaler Stromverbrauch (Q)	16.35 kWh/a
Bezeichnung	Symbol	Wert	Einheit
Maximaler Volumenstrom	F	49,86	m3/min
Ventilator-Leistungsaufnahme	P	51,1	W
Serviceverhältnis	SV	0,98	(m3/min)/W
Leistungsaufnahme im Bereitschaftszustand	PSB	0	W
Ventilator-Schallleistungspegel	LWA	58	dB(A)
Maximale Luftgeschwindigkeit	c	6,0	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	IEC 60879:2019
Kontaktadressen für weitere Informationen und Serviceline:	Schuss Home Electronic GmbH Scheringgasse 3, A-1140 Wien Tel: [phone] - 0 www.becool.at Firmenbuch-Nr: 236974t Firmenbuch-Gericht: Wien

BE COOL

GARANTIE

Mit diesem Qualitätsprodukt von BE COOL haben Sie eine Entscheidung für Innovation, Langlebigkeit und Zuverlässigkeit getroffen.

Für dieses BECOOL Gerät gewähren wir eine Garantiezeit von 2 Jahren ab Kaufdatum gültig in Österreich!

Sollten in diesem Zeitraum wider Erwarten dennoch Servicearbeiten an Ihrem Gerät notwendig sein, garantieren wir Ihnen hiermit eine kostenlose Reparatur (Ersatzteile und Arbeitszeit) oder (nach Ermessen der Firma Schuss) das Produkt auszutauschen. Sollten weder Reparatur noch Tausch aus wirtschaftlichen Gründen möglich sein, behalten wir uns das Recht vor, eine Zeitwertgutschrift zu erstellen.

Bitte wenden Sie sich im Falle von Klimageräten auf jeden Fall als ersten Schritt an die Kundenhotline (siehe Kleber am Gerät bzw. Titelseite Gebrauchsanweisung), bei Ventilatoren hierzu an Ihren Fachhändler oder direkt an uns. Wir weisen darauf hin, dass Reparaturarbeiten, die nicht durch die autorisierte Vertragswerkstätte in Österreich vorgenommen worden sind, die Gültigkeit dieser Garantie sofort beenden.

Von dieser Garantie nicht umfasst sind:

• Bei nicht Ordnungsgemäßer Verwendung übernehmen wir keine Folgeschäden
• Reparatur oder Tausch von Teilen aufgrund üblicher Verschleißerscheinungen
• Schäden aufgrund Nichtbeachtung der Bedienungsanleitung
• Geräte, die - auch nur teilweise - gewerblich genutzt werden
- durch äußeren Einfluss mechanisch beschädigte Geräte (Sturz, Stoß, Bruch, unsachgemäßer Gebrauch etc.) sowie Abnutzungsserscheinungen ästhetischer Art.
• Geräte, die unsachgemäß behandelt wurden
• Geräte, die nicht von unserer autorisierten Servicewerkstätte geöffnet wurden.
- Schäden, die in Folge nicht ordnungsgemäß geschlossener Kondenswasserablassventile von Klimageräten oder nicht korrekt eingesetztem Wasserbehälter entstanden sind.
• Nicht erfüllte Konsumentenerwartungen.
• Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind.
Geräte, bei denen die Typenbezeichnung und/oder Seriennummer am Gerät geändert, gelöscht, unleserlich gemacht oder entfernt worden ist.
- Dienstleistungen außerhalb unserer Vertragswerkstätten, die Transportkosten zu einer Vertragswerkstatt oder an uns und retour sowie die damit verbundenen Risiken.

Wir weisen nachdrücklich darauf hin, dass innerhalb der Garantiezeit bei Bedienungsfehlern oder wenn kein Fehler festgestellt wurde ein Pauschalbetrag von € 60,- (indiziert Basis VPI 2010, Juni 2015) in Rechnung gestellt wird.

Durch die Erbringung einer Garantieleistung (Reparatur oder Austausch des Gerätes) wird die absolut Garantiedauer von 2 Jahren ab Kaufdatum nicht verlängert.

Die 2 Jahres Garantie gilt nur gegen Vorlage des Kaufbelegs (muss Name und Anschrift des Händlers sowie die vollständige Gerätebezeichnung enthalten) und des dazugehörigen Garantiezertifikats, auf dem die Gerätetype sowie die Seriennummer (am Karton und auf der Geräterück- bzw. Unterseite ersichtlich) zu vermerken sind! Ohne Vorlage des Garantiezertifikats gilt nur die gesetzliche Gewährleistung!

Wir weisen ausdrücklich darauf hin, dass die gesetzlichen Gewährleistungsrechte durch diese Garantie nicht berührt werden und unvermindert fortbestehen.

Eine Schadenersatzpflicht seitens Schuss Home Electronic GmbH sowie deren Erfüllungsgehilfen besteht nur bei Vorliegen grober Fahrlässigkeit oder Vorsatz. Ausgeschlossen ist jedenfalls die Haftung für entgangenen Gewinn, erwartete, aber nicht eingetretene Ersparnisse, Folgeschäden und Schäden aus Ansprüchen Dritte. Schäden an oder für aufgezeichnete Daten sind immer aus der Schadenersatzpflicht ausgenommen.

Herzliche Gratulation zu Ihrer Wahl. Wir wünschen Ihnen viel Freude mit Ihrem BE COOL Gerät!

ANSCHRIFT Vertrieb BE COOL:

Schuss Home Electronic GmbH

A-1140 Wien, Scheringgasse 3

Tel.: [phone]

Typenbezeichnung:

Seriennummer:

Dieses Garantiezertifikat ist im Garantiefall gemeinsam mit dem Gerät der autorisierten Servicewerkstätte auszuhändigen.

BE COOL
