NÁVOD K OBSLUZE HR504XX Vonroc
CS Překlad originálního návodu k obsluze 32

- Vyvrtejte do zdi 4 otvory o průměru 12 mm a hloubce 65 mm, jak je znázorněno na obrázku B1.
- Vložte hmoždinky (7) do vyvrtaných otvorů.
- Vyrovnejte otvory v držáku (2) s hmoždinkami (7).
- Zašroubujte podložky (9) a vruty (8) skrz držák do hmoždinek ve zdi (7).
- Utáhněte vruty (8) pomocí klíče.
- Nasad'te čepičky (10) na vruty.
4.OBSŁUGA
Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k vážnému zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.
V tomto návodu k obsluze a na tomto výrobku jsou použity následující symboly:

Přečtěte si návod k obsluze.

Upozorňuje na riziko zranění osob, ztráty života nebo poškození zařízení, nebudou-li dodržovány pokyny uvedené v tomto návodu.

Výrobek není určen pro použití dětmi.

Nebezpečí zranění předpjatými pružinami. Box na hadici nesmí být otevírán.

Chraňte automatický naviják na hadici před mrazem.

Tento výrobek je vyroben v souladu s platnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU.
BEZPEČNOSTNÍ VAROVÁNÍ
TOTO ZAŘÍZENÍ MOHOU POUŽÍVAT DĚTI STARŠÍ 8 LET A OSOBY SE SNÍŽENÝMI FYZICKÝMI, SMYSLOVÝMI NEBO MENTÁL-NÍMI SCHOPNOSTMI NEBO NEDOSTAT-KEM ZKUŠENOSTÍ A ZNALOSTÍ POUZE V PŘÍPADĚ, POKUD JSOU POD DOH-LEDEM NEBO BYLY POUČENY O BEZ-PEČNÉM POUŽÍVÁNÍ TOHOTO ZAŘÍZENÍ A POROZUMĚLY SOUVISEJÍCÍM RIZIKŮM. DĚTI SI NESMÍ HRÁT S TÍMTO ZAŘÍZENÍM. ČIŠTĚNÍ A UŽIVATELSKOU ÚDRŽBU NESMÍ PROVÁDĚT DĚTI BEZ DOZORU.
Před použitím tohoto zařízení si pečlivě a důkladně přečtěte tyto pokyny a uschovejte si je pro budoucí použití. Je velmi důležité, abyste rozuměli bezpečnému používání tohoto zařízení, proto věnujte čas seznámení s požadavky uvedenými v tomto návodu.
- Máte-li jakékoliv pochybnosti o používání tohoto zařízení, důrazně doporučujeme, abyste využili služeb vhodně kvalifikované osoby.
- Nebezpečí zranění předpajtými pružinami. Box na hadici nesmí být otevírán.
- Udržujte děti a domácí zviřata v dostatečné vzdálenosti od pracovního prostoru a nikdy nedovolte dětem používat toto zařízení.
- Není-li toto zařízení používáno, uložte jej na bezpečném místě mimo dosah dětí.
- Nikdy nenechávejte zařízení během používání bez dozoru.
- Používaný tlak vody nesmí být vyšší než 8 bar / 0,8 MPa, aby nedošlo k poškození výrobku.
- Při navíjení hadice přidržujte trysku a sledujte její navíjení až do konce.
2. INFORMACE O VÝROBKU
| Model č. HR504XX | |
| Délka hadice 35 m | |
| Maximální tlak vody na vstupu: 8 bar / 0,8 MPa | |
| Hmotnost 11,5 kg | |

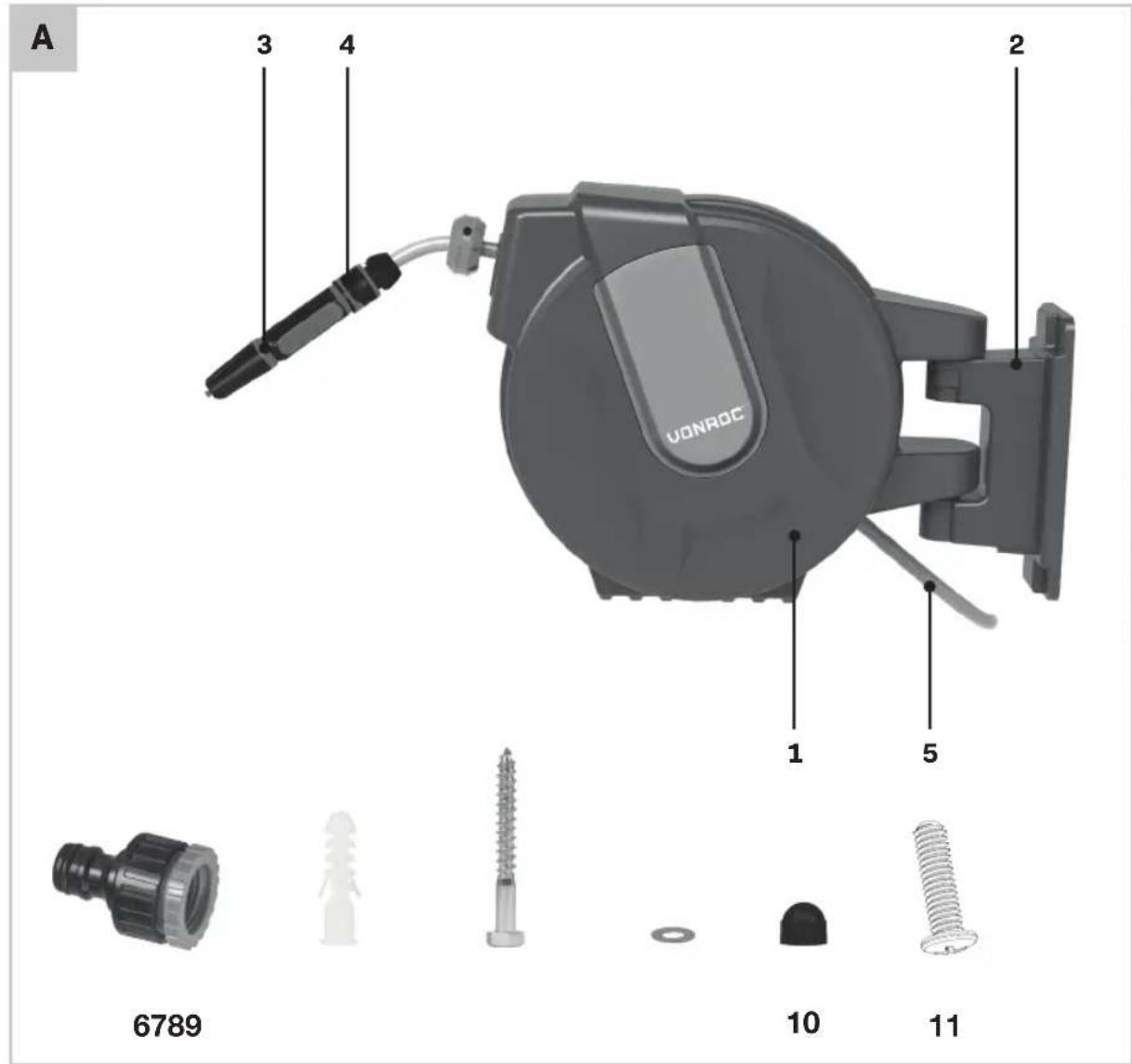

POPIS
Čísla v následujícím textu odkazují na obrázky na stranách 2–3.
- Box na hadici
- Držák na stěnu
- Stříkacítryska
4.Hadicováspojka - Hadice přívodu vody
- Přípojka na vodovodní kohoutek
- Hmoždinka (4 kusy)
- Vrut (4 kusy)
- Podložka (4 kusy)
- Krytka (4 kusy)
- Pojistnýšroub
3. INSTALACE
Montáž držáku na stěnu (obr. A, B)
Nejvhodnější poloha pro upevnění boxu na stěnu je ve výšce, která není výše než 1 metr nad zemí.
- Vyvrtejte do stěny 4 otvory s průměrem 12 mm a hloubkou 65 mm, jak je zobrazeno na obr. B1.
-
Zasuňte hmoždinky (7) do vyvrtaných otvorů.
-
Srovnejte otvory v držáku (2) s hmoždinkami (7).
- Zašroubujte vruty (8) s podložkami (9) přes držák do hmoždinek (7) ve stěně.
- Utáhněte vruty (8) pomocí klíče.
- Nasadte na hlavy vrutů krytky (10).
4. POUŽITÍ
Před použitím (Obr. A, C)

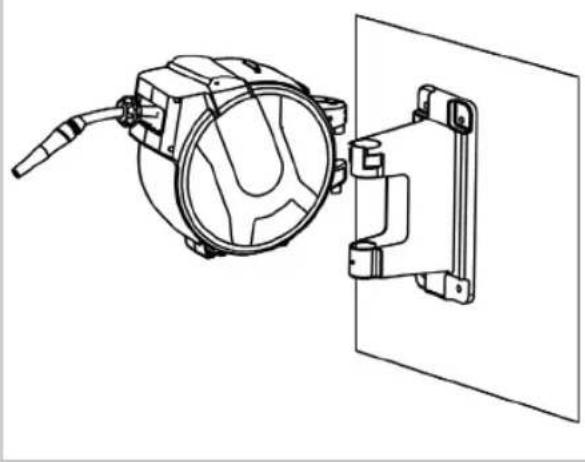

- Namontujte box na hadici (1), jak je zobrazeno na obr. C1.
- Umístěte do držáku pojistný šroub (11) a připojte stříkací trysku (3), jak je zobrazeno na obr. C2.
- Připojte hadici přívodu vody (5) na vodovodní kohoutek, jak je zobrazeno na obr. C3.
- Zkontrolujte, zda tato hadice není zamotaná.
- Zatáhněte za hadici a zastavte její odmotávání, jakmile dosáhne požadované délky. Maximální délka je 35 metrů.
- Otevřete přívod body a zkontrolujte, zda nedochází k únikům.
- Nyní je automatický naviják na hadici připraven k použití.
Nenechávejte hadici odvinutou. Po použití musí být zastaven přívod vody a hadice musí být vypuštěna. Hadice musí být navinuta, aby nedošlo k poškození hadice a pružiny.

Při navíjení hadice přidržujte stříkací trysku (3) a sledujte navíjení hadice až do konce.

Při navíjení musí být hadice srovnávána. Pokud se hadice zkroutí, zcela ji opět odmotejte pomalu ji navíjejte zpět, aby se navinula rovně.
- Uzavřete přívod vody.
- Vypustte vodu z hadice.
- Očistěte hadici měkkým hadříkem, ideálně po každém použití.
- Vytáhněte hadici asi o 5–16 cm, jak je zobrazeno na obr. D. Hadice se navine automaticky zpět. Při navíjení hadice přidržujte stříkací trysku (3) a sledujte navíjení hadice až do konce.
- Odpojte stříkací trysku (3).
-
Odpojte hadici přívodu vody (5) od vodovodního kohoutku.
-
Odstraňte pojistný šroub (11) a sejměte box na hadici (1).
- Box na hadici je nyní připraven na přepravu a uložení.
5. ÚDRŽBA
Čištění
- Při čištění nikdy neponořujte toto zařízení do vody.
- Nepoužívejte čisticí prostředky ani rozpouštědla. Otřete toto zařízení měkkým hadříkem.
- Pravidelně čistěte hadici měkkým hadříkem, ideálně po každém použití.
Uložení
Tento automatický naviják na hadici musí být uložen na bezpečném a suchém místě, mimo dosah dětí. Nepokládejte na toto zařízení žádné předměty.
ZÁRUKA
Výrobky VONROC jsou vyvíjeny v souladu s požadavky norem na nejvyšší kvalitu a je zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období k závadě v důsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo firmu VONROC.
Z této záruky jsou vyloučeny následující případy:
- Opravy nebo úpravy tohoto zařízení byly provedeny nebo byly provedeny pokusy o jejich provedení v neautorizovaných servisech.
- Běžnéopotřebování.
- Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba.
- Byly použity neoriginální náhradní díly.
Výše uvedené představuje jedinou záruku poskytovanou společností, ať už výslovnou nebo předpokládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti a vhodnosti pro určitý účel. VONROC v žádném případě neodpovídá za jakékoliv náhodné ani následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevyhovujících jednotek nebo dílů.
Na tomto výrobku a v tomto návodu mohou být prováděny změny. Specifikace mohou být změněny bez dalšího upozornění.
CE
DECLARATION OF CONFORMITY HR504XX - AUTOMATIC HOSEREEL 35M
(EN) We declare under our sole responsibility that this product is in conformity and accordance with the following standards and regulations:
(DE) Der Hersteller erklärt eigenverantwortlich, dass dieses Produkt den folgenden Standards und Vorschriften entspricht:
(NL) Wij verklaren onder onze volledige verantwoordelijkheid dat dit product voldoet aan, en in overeenstemming is met, de volgende standaarden en reguleringen:
(FR) Nous déclarons sous notre seule responsabilité que ce produit est conforme aux standards et directives suivants:
(ES) Declaramos bajo nuestra exclusiva responsabilidad que este producto cumple con las siguientes normas y estándares de funcionamiento:
(IT) Dichiariamo, sotto la nostra responsabilità, che questo prodotto è conforme alle normative e ai regolamenti seguenti:
(SV) Vi garanterar på eget ansvar att denna produkt uppfyller och följer följande standarder och bestämmelser:
(DA) Vi erklærer under eget ansvar, at dette produkt er I overensstemmelse med følgende standarder og bestemmelser:
(PL) Deklarujemy na własną odpowiedzialność, że ten product spełnia wymogi zawarte w następujących normach I przepisach:
RO) Declarăm prin aceasta cu răspunderea deplină că produsul acesta este în conformitate cu următoarele standarde sau directive:
(PT) Declaramos, sob a nossa inteira responsabilidade, que este equipamento está em conformidade com as seguintes normas e regulamentos:
(HU) Kizárólagos felelősségünk tudatában kijelentjük, hogy a termék megfelel a következő szabványoknak és jogszabályoknak:
(CS) Tímto na svou výhradní odpovědnost prohlašujeme, že tento výrobek splňuje všechny požadavky následujících norem a předpisů:
2006/42/EC
Zwolle, 01-10-2022 H.G.FRosberg CEO
