Pred uvedením stroje do provozu si nejprve přečtěte návod, dbejte všech uvedených pokynů a stroj správně sestavte. Teprve potom lze stroj používat.

Návod pečlivě uschovejte pro případné pozdější použití.

Obsah

ES Prohlášení o shodě	27
Obsah dodávky 27
Hodnoty hluku 27
Provozní doby 28
Symboly: na stroji / v návodu 28
Použití stroje 28
Zbytková rizika 28
Bezpečnost práce 29
Náhradní díly / Popis stroje 27
Montáž	29
Příprava k provozu 29
Uvolnění přepravního jištění	29
Uvedení do provozu 29
Práce s pilou 30
Údržba a čištění	30
– Výměna pilového kotouče	31
– Výměna umělohmotné vložky	31
– Výměna zpětné pružiny	32
Doprava	32
Skladování	33
Likvidace, ochrana životního prostředí	33
Záruka	34
Možné poruchy 33
Technická data 34

ES Prohlášení o shodě

Č. (S-No.): 27785

Na základě směrnic ES: 2006/42

Prohlašujeme

Altrad Lescha Atika GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

na vlastní zodpovědnost, že výrobek

Brennholzwippkreissäge (Kolébková pila na palivové dřevo)

BWS 500-2

Seriové číslo: 000001 - 020000

odpovídají výše uvedeným směrnicím ES a rovněž odpovídají následujícím směrnicím ES:

2004/108/ES a 2011/65/EU.

Zapracovány byly následující harmonizované normy:

EN 1870-6:2017, DIN EN 60204-1:2016,

EN 61000-3-2:2014, EN 61000-3-3:2013,

EN 55014-1:2017, EN 55014-2:2015

Zplnomocněná osoba pro tvorbu technických podkladů:

Altrad Lescha Atika GmbH – Technické oddělení –

Josef-Drexler-Str. 8, 89331 Burgau – Germany

Burgau, 31.07.2020

i.A. i.A. G. Koppenstein, Rízení konstrukce

Obsah dodávky

1 Kolébková pila na palivové dřevo
2 Spojovací výztuha
3 Osy
4 Kolečka (2x)
5 Montážní klíč M12
6 Sáček se šrouby
7 | Návod k použití
8 Návod k montáži a k použití stroje
Záruční list

Po vybalení zkontrolujte obsah dodávky z hlediska

▶ úplnosti
▶ event. škod způsobených dopravou

V případě nesrovnalostí ohlašte neprodleně nedostatky svému dodavateli resp. výrobci. Na pozdější reklamace nebude brán zřetel.

Obaly jsou recyklovatelné a musí být předány do recyklačního centra odpadů.

Hodnoty hluku

	Hladina akustického výkonu	Hladina akustického tlaku na pracovišti
Při řezání	L_WA = 115 dB(A)	L_PA = 96 dB(A)

Tolerance měření: 4 dB

Udané hodnoty jsou emisními hodnotami a na určitých pracovištích nemusi přesně odpovídat. Ačkoliv existuje jistý vztah mezi emisními hodnotami a imisní hladinou hluku, nelze zodpovědně určit, zda dodatečná protihluková opatření jsou nutná, či nikoliv. Faktory, které na určitém pracovišti danou imisní hladinu hluku mohou ovlivnit, obsahují dobu účinku, zvláštnosti pracoviště, další hlukové zdroje, např. počet strojů a další pracovní procesy. Rovněž povolené emisní hladiny na pracovišti se liší v jednotlivých zamích. Tato informace tedy má pomoci uživateli pro lepší odhad ohrožení a rizika a jejich vyloučení.

Provozní doby

Prosíme Vás, abyste se informovali o Vašich místních předpisech o ochraně proti hluku.

Symboly v návodu

	Hrozíci nebezpeči nebo nebezpečná situace. Jestliže nebudete dbát těchto upozornění, může Vaše nedbalost přívodit zranění či věcné škody.
	Důležité pokyny pro správné užití stroje. Jestliže se nebudete těmito pokyny řidit, můžete způsobit poruchy na stroji.
	Uživatelské pokyny. Tyto pokyny Vám pomohou, jak veškeré funkce optimálně využít.
	Montáž, obsluha a údržba. Zde je vysvětleno, co vše je třeba učinit, aby Vaše pila dokonale fungovala.
...	Je-li v přiložených návodech uvedeno číslo obrázku, prostudujte a srovnejte je s textem.

Symboly na stroji

	Před uvedením do provozu si přečtěte návod k použití a dbejte všech bezpečnostních pokynů v něm uvedených.		Noste ochranné rukavice.
	Používejte pracovní ochrannou obuv.		Používejte ochranu očí a uší.
	Používejte lehkou ochranu dýchacích orgánů.		Noste ochranné oblečení.
	Nebezpečí zranění prstů či ruky pilovým kotoučem.		Je zakázáno namontované ochranné prvky odmontovávat nebo měnit.
		Před opravou, údržbou či čištěním stroje vždy vypněte motor a odpojte jej od zdroje el. energie.
	Pozor před horkými povrchy pily. Nebezpečí popálení! Nedotýkejte se horkých částí motoru.
	Pozor - elektrické napětí! 230 V.	[44447]	Směr otáčení pilového kotouče.
	Výrobek je v souladu s evropskými směrnicemi platnými pro specifiku těchto produktů.
	Elektrospotřebiče nepatří do domácího odpadu. Zařízení, příslušenství a obal odevzdávejte k recyklaci šetřící životní prostředí. Podle evropské směrnice 2012/19/EU o elektro-a elektronických starších přístrojích je nutné použité elektropřístroje odděleně shromažďovat a dodávat k ekologické recyklaci.

Použití kolébkové pily

■ Stroj je určen pro příčné řezání palivového dřeva v domácím či hobby-použití.
- Řezání kulatiny o průměru pod 30 mm nebo přes průměr 170 mm není povoleno protože tyto kusy nelze bezpečně upevnit.
- Maximální délka řezaného materiálu je 1000 mm. Minimální délka nesmí být menší než 250 mm.
- Lze používat pouze kvalitní pilový kotouč podle EU 847-1 s maximálním průměrem 505 mm.
- Kolébková pila může být používána pouze ve venkovním prostředí (nemá odsávací zařízení pro piliny a prach).
- Řezat lze pouze dřevo, které je bezpečně uloženo v kolébce.
- Použití pilových kotoučů HSS (vysoce legovaná ocel pro řezání oceli) není povoleno, protože tato ocel je tvrdá a křehká. Nebezpečí zranění při prasknutí kotouče a následně odlétnuvšími zbytky pilového kotouče.
- Do této kapitoly též patří dodržení všech podmínek, které výrobce předepisuje pro provoz, údržbu a čištění stroje a rovněž dodržení všech bezpečnostních pokynů tak, jak jsou v návodu uvedeny.
- Dodržujte veškerý soubor předpisů pro zabránění zranění, stejně jako ostatní obecně známá pravidla o ochraně zdraví při práci a bezpečnostně-technická pravidla.
- Vekeré jiné použití stroje, než je zde uvedeno, nespadá do okruhu použití této pily. Za takto způsobené škody všeho druhu výrobce neručí a veškerou zodpovědnost přebírá uživatel pily.
- Svévolné změny na stroji vylučují ručení výrobce za takto způsobené škody všeho druhu.
- Kolébková pila může být sestavována, užívána a udržována pouze osobami, které jsou s pilou seznámeny a poučeny o možných nebezpečích. Opravy stroje smí provádět pouze výrobcem schválený odborný servis.
- Pilu nepoužívejte ve výbušném prostředí nebo na dešti.

- Z řezaného materiálu odstraňte všechny kovové části (hřebíky, vruty apod.).

Zbytková rizika

I při dodržení veškerých predepsaných bezpečnostních opatření a předpisů, vyplývají z účelu pily a její konstrukce ještě jistá zbytková rizika.

Tato rizika lze minimalizovat, jestliže budete striktně dbát veškerých bezpečnostních opatření, pilu používat jen za účelem, ke kterému je určena a dbát pokynů v návodu.

Ohleduplnost a pozornost při práci snižují riziko zranění osob a škod na majetku.

• Nebezpečí zranění prstů či rukou pracovním náčiním, (pilový kotouč) nebo nářadím (např. při výměně pilového kotouče).
  ■ Nebezpeči zranění odlétnuvšími zbytky řezaného dřeva.
  Zpětný úder řezaného dřeva nebo jeho štěpků.
  ■ Prasknutí kotouče a jeho odmrštěnými částmi.
• Ohrožení el.proudem při použití nesprávného či poškozeného přívodního kabelu.
• Ohrožení el.proudem při dotyku odkrytých součástí el.vedení.
• Poškození sluchu při dlouhotrvající práci bez ochranných sluchátek.
• Emise zdraví škodlivého pracu ze dřeva. Používejte ochrannou dýchací roušku.
• Pro snížení emisních hodnot hluku používejte kotouče pro toto konstruované a stroj udržujte v dobrém stavu.

I přes všechna zajišťovací opatření nelze další zbytková rizika vyloučit.

Bezpečnost práce

Dřevobrábějící stroje mohou být při nesprávném zacházení zpečné. Při použití strojů na el. pohon je třeba dodržet všechna dní bezpečnostní opatření, aby rizika ohně, úrazu el. proudem anění osob při práci byla vyloučena.

Proto čtěte a dbejte, před uvedením pily do provozu, následujících pokynů a souboru předpisů zabraňujících zranění, platných ve Vašich profesních sdruženích resp. platných ve Vaší zemi, abyste ochránili sebe i další osoby.

Předejte veškeré bezpečnostní pokyny všem osobám, které s pilou budou pracovat.
i Bezpečnostní pokyny dobře uchovávejte.

• Před použitím se prostřednictvím návodu k použití seznamte se strojem, abyste se dostatečně proškolili v používání, nastavování a obsluze.
• Bud'te pozorní. Soustřed'te se na to, co děláte. K práci přístupujte pozorně a nikdy pilu nepoužívejte, jste-li pod vlivem drog, alkoholu nebo léků. Stačí okamžik nepozornosti a může dojít k vážným zraněním.
• Přístroj nesmějí používat osoby se sníženými tělesnými, smyslovými nebo duševními schopnostmi nebo osoby s nedostatečnými vědomostmi či zkušenostmi kromě případů, kdy budou pracovat pod dozorem nebo vedením osoby za ně odpovědné.
  ■ Přístroj nesmějí používat děti.
• Osoby mladší 18 let nesmí pilu obsluhovat.
• Přístroj nesmějí obsluhovat osoby, které si nepřečetly provozní návod.
• Dávejte pozor na děti. Ujistěte se, že si s přístrojem nebudou hrát.
  ■ Děti se nesmějí zdržovat v blízkosti stroje.
• Pilu nenechávejte bez dozoru.
• Z pracovište vykažte ostatní osoby. Nenechte další osoby (zejména děti) dotýkat se stroje či přívodního kabelu. Zejména děti nesmějí být v pracovním prostoru.
• Nepracujte v nenormální tělesné poloze. Postarejte se o to, abyste pracovali na bezpečném místě, pevném podkladu a vždy udržujte rovnováhu. Nenaklánějte se vpřed.

■ Používejte vhodné pracovní oblečení:

• nepoužívejte žádný volný oděv či ozdoby - tyto mohou být zachyceny pohyblivými částmi pily
• noste protismykové ochranné boty
  – máte-li dlouhé vlasy, použijte síťku na vlasy

■ Používejte vhodnou osobní ochrannou výstroj:

- ochranná sluchadla (hladina hluku na pracovišti přesahuje 85 dB(A))

• ochranu zraku
  – ochranu dýchacích orgánů

• rukavice při manipulaci s pilovými listy → např. při výměně pilového listu (měla by kdykoli existovat možnost přepravovat pilové listy v nosiči nástrojů)

• Vystavení se prachovým emisím je ovlivněno druhem řeazaného materiálu. Protože kolébková pila nemá odsávací zařízení, je možné ji používat pouze ve venkovním prostředí.

• Při práci vznikající prach je zdraví škodlivý a nesmí být vdechnut. Usazený prach vždy odstraňte např.vysavačem.
• Pilu provozujte pouze na

- pevném

• rovném
• nesmykovém

• nechvějivém povrchu.

• Pracoviště udržujte v pořádku. Nepořádek zapřičiňuje úrazy.
  ■ Přihlédněte a respektujte okolní vlivy a podmínky:

– Pilu neprovozujte za deště.
– Pilu nepoužívejte ve vlhkém či mokrém prostředí.
– Postarejte se o dobré osvětlení.

Pilu nepoužívejte v blízkosti hořlavých či explozivních látek.

• Stroj musí stát během provozu na vodorovné, hladké podlaze a podlaha kolem stroje musí být hladká, dobře udržovaná a bez odpadů, jako jsou např. třísky a odříznuté obrobky.
• Obrobky určené ke zpracování a hotové obrobky uspořádejte v blízkosti běžného pracoviště obsluhy.
• Při práci zaujměte správnou polohu. Postavte se na stranu obsluhy čelně k pilovému kotouči.
• S řezáním započněte teprve v momentě, kdy pilový kotouč dosáhne maximálních otáček.
• Stroj nepřetěžujte. Nejlepších pracovních výsledků dosáhnete v udaném výkonnostním režimu.
• Poruchy na stroji včetně uvolněných ochranných zařízení ihned řešte, jakmile je zaznamenáte.
• Zajistěte, aby oddělující ochranná zařízení nezbytná pro provoz stroje i další bezpečnostní zařízení byla namontována, byla v dobrém provozním stavu a byla na nich prováděna řádná údržba. Na nich neměňte nic, co by mohlo snížit bezpečnost provozu.
• Je-li vložka ve štěrbině pilového kotouče vytlučena či poškozena, je třeba ji vyměnit (umělá hmota).
• Nikdy nepoužívejte naprasklé pilové kotouče nebo kotouče, které mají pozměněný tvar či formu.
• Používejte pouze ostré pilové kotouče. Tupé kotouče nejen, že zvyšují nebezpečí zpětného úderu, ale i přetěžují motor.
• Pro minimalizaci tvorby hluku používejte ostré pilové kotouče a všechny ochranné prvky, které tvorbu hluku ovlivňují, musí být správně namontovány nebo nastaveny (kryty atd.).
• Nikdy nepoužívejte pilové kotouče z rychlořezné oceli (HSS). Tyto jsou tvrdé a křehké. Používat se smějí pouze kotouče podle EU normy 847-1.

⚠️ Použití nesprávných součástí či jiného příslušenství znamená nebezpečí zranění.

Dbejte na to, aby pilový kotouč odpovídal technickým datům (uvedeným v kapitole Technická data) a aby splňoval uvedené rozměry. Rovněž dbejte na to, aby řezaný materiál odpovídal účelu tohoto stroje.

■ Dbejte na hodnoty max.otáček, které jsou na kotouči uvedeny.
- Používejte pouze originální přírubu pilového kotouče.
- Dřevo k řezání a nařezané kusy rovnejte na hranici v blízkosti pracovního místa.

• Řežte vždy pouze jeden kus dřeva. Nikdy nevkládejte do kolébky více kusů i když jsou spojeny ve svazek. Může dojít k jejich nekontrolovanému zachycení pilovým kotoučem a nebezpečí zranění.
• Dbejte na to, aby uřezané kusy nebyly pilovým kotoučem zachyceny a odmrštěny.
• Nikdy pilu nepoužívejte k jiným účelům, než je určena (viz kapitola Použití kolébkové pily).
• Před řezáním odstraňte ze dřeva případné kovové částice (např. hřebíky).
• Rovněž dbejte na to, aby dřevo neobsahovalo kabel, lano, drát či podobné části.
• Režte pouze materiál s takovými rozměry, které umožňují bezpečné držení v průběhu řezání.
• Maximální délka řezaného materiálu je 1000 mm. Minimální délka nesmí být menší než 250 mm.
• Lze řezat pouze dřevo do průměru 170 mm, tím je vyloučen nebezpečný zvratný řez.
• Při práci vždy udržujte bezpečný odstup od pilového kotouče a ostatních pohyblivých částí pily.
• Po vypnutí pily kotouč dobíhá. Chcete-li odstranit piliny, třisky a další nečistoty, vyčkejte úplného zastavení kotouče.
• Nikdy nebrzděte pilový kotouč postranním tlakem.
• Odstranění zbytků řezání z okruhu pilového kotouče nikdy neprovádějte rukou.
• Odstraňte zbytky po řezání (tak.jak požadavky vyžadují) od stroje, abyste nesnížili bezpečnost na pracovišti. Totéž platí pro třísky a štěpiny, odvod pilin a třísek musí zůstat volný.
• Nezapomeňte v průběhu práce (když stroj běží) odstranit odřezky nebo jiné částice z oblasti řezání. K tomu vždy použijte posunovací dřevo (ne ruce).

• Vypněte motor a stroj odpojte od sítě vytažením síťové zásuvky při:

• Opravách
  – Údržbě a čištění

• Odstranění poruch (k tomu patří i odstranění zbytků po řezání)
  – Kontrole přívodního kabelu, zda není poškozen či zamotaný.
• Přepravě pily
  – Výměně pilového kotouče
• Opuštění pily (i krátkých přerušeních práce)

■ O svou pilu pozorně pečujte:

– Pro lepší výsledky práce udržujte kotouč ostrý a čistý.
– Dodržujte údržbové pokyny a pokyny pro event.výměnu částí pily.
— Madla udržujte čistá a suchá. Pozor na mastnoty či olej.

- Pilu kontrolujte na event.možná poškození:

• Před každým dalším použití pily, ochranné prvky na pile a event. lehce poškozené díly přezkoušejte, aby splňovaly bezvadnou funkčnost, která je jim určena.
• Rovněž přezkoušejte, zda pohyblivé části pily plní svoji funkci, nejsou blokovány či poškozeny. Veškeré díly musí být správně namontovány a splňovat všechny podmínky pro zaručení bezvadné funkčnosti stroje.
• Poškozené ochranné prvky a další díly je třeba opravit nebo vyměnit. Tyto práce musí provádět odborný servis, jestliže není v tomto návodu uvedeno jinak.
• Rovněž poškozené či nečitelné samolepky na stroji je třeba vyměnit.

■ Nikdy nenechte nářadí ve stroji!
Pozorně se ujistěte, že před zapnutím pily jsou montážní klíče nebo seřizovací náčiní z pily odstraněny.
- Nepouživanou pilu skladujte v suché, uzamčené místnosti vždy z dosahu dětí.
- Provádějte bezpečné postupy a opatření při očistě stroje, při údržbě, při odstraňování odřezků, třísek a prachu abyste vyloučili riziko požáru.
- Je třeba se ubezpečit, aby v průběhu předpokládané životnosti stroje se jeho části v průběhu přepravy ,montáže, vyřazování z provozu a sešrotování nekontrolovaným způsobem upadly,sesmekly nebo se pohybovaly

Elektrická bezpečnost

• Provedení přívodního kabelu je podle IEC 60 245(H 07 RN-F) s přičným průřezem vodiče nejméně
• 1,5 mm ^2 při délce kabelu do 25 m
• 2,5 mm ^2 při délce kabelu přes 25 m
• Dlouhé a tenké kabely zapřičiňují napěťový výpadek. Motor nedosáhne svého maximálního výkonu, funkce pily je snížena.
• Vidlice a spojovací prvky na přívodním kabelu musí být z gumy, měkčeného PVC nebo jiného termoplastického materiálu, který má stejnou mechanickou pevnost, nebo těmito materiály potaženy.
• Chraňte se před úrazem el.proudem. Zamezte dotyku těla s uzemněnými částmi stroje.
• Vidlice a zásuvka na kabelu musí mít ochranu proti tlakové vodě.
  ■ Při použití kabelového bubnu kabel zcela odviňte.
• Kabel používejte pouze za účelem jeho funkce. Chraňte kabel před horkem, olejem nebo ostrými hranami. Při odpojování vidlice ze sítě netahejte za kabel.
• Přívodní kabel pravidelně kontrolujte a je-li poškozen, nechte jej v servisu opravit nebo vyměnit.
• Při natahování přívodního kabelu dbejte na to, aby kabel nebyl přerušený, skřípnutý nebo zmáčknutý a aby spojovací vidlice se zásuvkou nebyly vlhké.
• Prodlužovací kabel pravidelně kontrolujte a v případě poškození jej vyměňte.
  ■ Nikdy nepoužívejte poškozený kabel.
• Ve venkovním prostředí použijte pouze k tomu povolený a označený kabel.
• Nikdy nepoužívejte provizorních elektrických připojení.
• Ochranné el.prvky nikdy nepřemošťujte nebo nevyřazujte z provozu.
• Pilu připojte výhradně přes proudový chránič (30mA).

El. přípoj resp.opravy na el.částech stroje může provádět pouze koncesovaný servis. Je třeba dbát místních předpisů a zejména ochranných opatření z hlediska el.bezpečnosti.

Opravy ostatních částí pily provádí bud' výrobce nebo rovněž výrobcem uznané servisní středisko.

Používejte pouze originální díly, příslušenství nebo ostatní části stroje. Při použití jiných náhradních dílů či jiného příslušenství se vystavujete nebezpečí zranění. Za takto způsobené škody všeho druhu nepřebírá výrobce zodpovědnost.

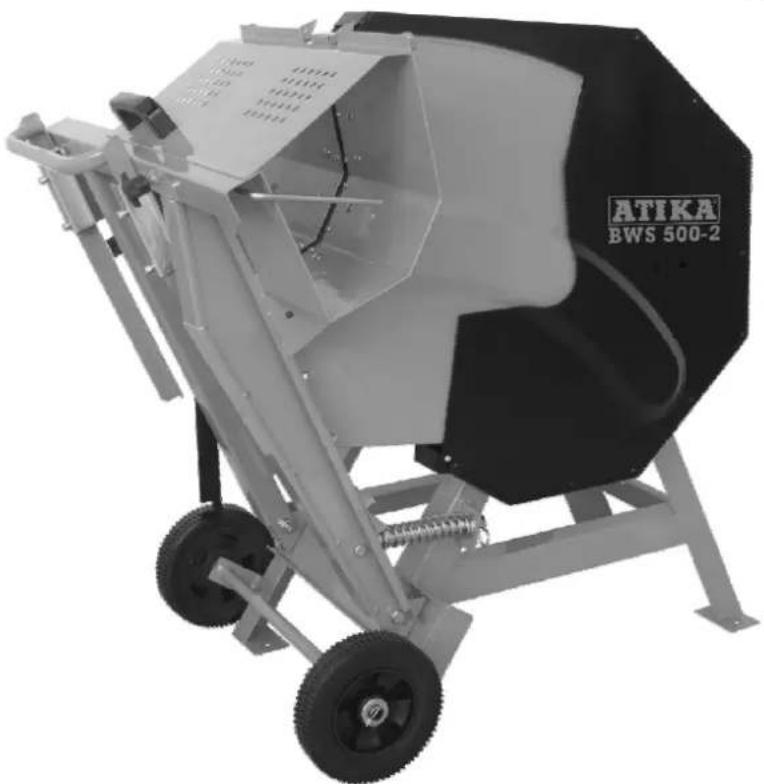

Popis stroje / Náhradní díly

Pos.	Obj. číslo Popis
1	365224	Ochranná krytka
2	365248	Madlo
3		Kolébka
4	365261	Nástavec opěrné plochy
4a	365264	Hvězdicové šrouby M8x12
5		Spínač/Vypínač
6	365265	Pojistné háky
7	365268	Kolečko
7a		Podložka ∅ 20 4
7b	392211	Dlaha 2,5x32 4
8	365267	Osy
8a		Šroub M8x20 3
8b		Podložka ∅ 8 3
8c		Šroub M8 3
9	365275	Brzdná tyčka
10		Motor
11	365223	Doraz
12	365221	Uzavírací kryt
12a		Podložka ∅ 6 12
12b		Matice M6 12
13		Ochranný kryt
14	365260	Doraz délky špalku
14a	365264	Hvězdicové šrouby M6x20
15	365269	Zpětné čepy (zcela)
15a		Čep
15b		Pružinová zástrčka
15c		Podložka ∅ 20
15d		Zpětná pružina
16	365218	Přední příruba
16a		Podložka ∅ 12 15
16b		Šroub M12x30 15
17	365216	Pilový kotouč tvrzená ocel I ∅ 505 mm 15
18	365217	Zadní příruba kotouče (bez obrázku)
19	365215	Sada plastová vložka 16
19a		Šroub ST 4,2x12 16
20	365219	Přechodová pružina 8x7x30 15
21	365272	Větrací kryt
22	365273	Větrací křídlo (bez obrázku)
23	365213	Montážní klič
24	365256	Bezpečnostní nálepka

Montáž

Postupujte podle přiloženého montážního listu!

Montáž kol

Připevněte osu (8) na jednotku přístroje.

4x Šroub M8x20 (8a), 8x podložka A8,4 (8b), 4x matice M8 (8c), samojistící

Nejdříve nasadťe 2 podložky (7a) na konce osy. Nasadťe kola (7) a zajistěte je na každé straně podložkou (7a) a závlačkou (7b). [2x závlačka, 6x podložka A 20].

Montáž prodloužení opěrné plochy

Povolte šroub s hvězdicovou hlavou (4a). Zavedte prodloužení opěrné plochy (4) do kolébky a fixujte je šroubem s hvězdicovou hlavou (4a).

Příprava k provozu

i Abyste dosáhli perfektní funkce pily, dbejte uvedených pokynů:

- Pilu postavte na pracoviště, které splňuje tyto podmínky:

• venkovní prostředí
• nesmykové
  – pevný, nechvějivý podklad
• rovný
• bez nebezpečí klopýtnutí
  – dostatečné osvětlení

- Aby bylo řezání ještě bezpečnější, zajistěte pilu proti samovolnému posunu.

■ Před každým provozem ještě přezkoušejte:

– zda přípojný kabel je v pořádku (praskliny, naříznutí atd.)

⚠️ Je-li kabel vadný, nepoužívejte jej.

– zda je pilový stůl v řádném stavu (vložka kotouče)
- zda pilový kotouč je v dokonalém pořádku
– zda kolébka je funkční

- Nepoužívejte nikdy pilové kotouče, které jsou naprasklé nebo mají pozměněný tvar.

■ Nikdy nepoužívejte pilové kotouče z rychlořezné oceli.
■ Je-li stolová vložka poškozena ihned ji vyměňte.
- Zaujměte správnou pracovní polohu. Postavte se na obslužnou stranu pily, čelem ke směru otáčení pilového kotouče.

Umístění stroje

7 Stroj musí být instalován bezpečně proti převržení na stabilním a rovném podkladu (např. na betonové podlaze).

Pro zajištění bezpečnosti proti převržení je potřebné přišroubovat stroj čtyřmi hmoždinkami a šrouby (nejméně ∅10 x 80) na podla

Uvolnění přepravního jištění

8 Zatlačte kolébku (3) ve směru k pilovému listu až k dorazu (11).

i Ochranná krytka (1) musí být správně uzavřená.

Pojistné háky (6) budou uvolněny.

Odklopte pojistný hák.

Kolébka se díky působení zpětné pružiny dostane do klidové polohy.

Nastavení výšky pro obsluhu

Výšku rukojeti můžete nastavit.

10 Vyšroubujte čtyři šrouby (A) na rukojeti a posuňte ji do požadované polohy. Příšroubujte rukojeť znovu ke kolébce (3).

Uvedení do provozu

Směr otáčení pilového kotouče

Dbejte na to, aby směr otáčení pilového kotouče souhlasil se šipkou na krytu (13) kotouče.

Výběr pilového kotouče

Dbejte na to, abyste při volbě pilového kotouče nepoužili kotouč poškozený či tupý a průměr upínacího otvoru byl 30 mm (viz typový štítek)

Připojení k síti el. energie

Porovnejte udané napětí na typovém štítku s napětím ve Vaší síti, např. 230 V a pilu připojte do zásuvky, která odpovídá předpisům el.bezpečnosti.

Použijte ochrannou zásuvku s napětím 230 V a proudovým chráničem s vybavovacím proudem 30 mA

Jištění

i 16 A pomalá

Spínač-zapnuto / vypnuto

Pilu nesmíte používat, je-li spínací zařízení poškozeno např. se nedá vypnout. Poškozený spínač je třeba vyměnit. Tuto práci může provádět pouze servisní středisko.

Zapnutí pily

Stlačte zelené tlačítko( I ) na spínači.

Při výpadku proudu se stroj automaticky vypne. Chcete-li jej znovu spustit, stlačte opět zelené tlačítko (1).

Vypnutí pily

Stlačte červené tlačítko ( O ). Pilový kotouč je vybaven motorovou brzdou a v průběhu 10 sec se zastaví.

Pilu nesmíte používat, jestliže motorová brzda není funkční tzn. jestliže po vypnutí pily nedojde k zastavení pilového kotouče do 10 sec.

Ochrana motoru

Motor je vybaven ochranným vypínačem, který při přetižení samočinně vypne. Po určité době(cca po 5 – 10 min), kdy motor vychladne, je možné jej opět zapnout.

Práce s pilou

⚠️ Pred počátkem práce dodržujte následující bezpečnostní pokyny – jen tak můžete snížit riziko zranění na nejmenší míru.

• Pilový kotouč, vložka pilového kotouče a zpětná pružina jsou v pořádku a funkční?
  ■ Pracoviště je uklízené?
• Pilu nesmíte použít dříve, dokud si nepřečtete tento návod a nebudete dbát veškerých uvedených pokynů. Současně s tím dbejte, aby pila byla sestavena podle zde uvedeného popisu.

⚠️ Před všemi pracemi na stroji, nebo před nastavením pily (např.výměna pilového kotouče)

– Pilu vypněte
– Vyčkejte úplného zastavení kotouče
– Odpojte od sítě vytažením vidlice přívodního kabelu ze zásuvky

Mimo to ještě dbejte těchto důležitých bodů:

■ Stavte se mimo nebezpečný okruh.
■ Vložte dřevo do kolébky. Řežte dřevo stejnoměrným tlakem.
- Neodstraňujte nikdy volné třísky, piliny a odřezky rukou.

⚠️ Vždy a za všech okolností dbejte bezpečnostních pokynů.

Pracovní pokyny

▶ Zajistěte pilu proti posuvu.
▶ Rezaný materiál vložte do kolébky.

⚠️ Kulaté dřevo smí být řezáno od minimálního průměru 30 mm do maximálního průměru 170 mm.

9 Stejně dlouhých špalků docílíte, jestliže vytáhnete délkový doraz (14) na požadovanou délku špalku a opět jej zajistíte hvězdicovým šroubem (14a).
5 Při obrábění dlouhých dřevěných obrobků použijte nástavec opěrné plochy (4). Povolte šroub s hvězdicovou

hlavou (4a), povytáhněte nástavec ven a potom šroub znovu utáhněte.

▶ 11 Zavřete ochrannou krytu (1).

⚠️ Rezání se musí provádět s uzavřenou ochrannou krytkou.

Nyní uchopte oběma rukama madlo (2) na ochranné krytce a přitlačte kolébku rovnoměrně k pilovému kotouči. Neprovádějte zpětné pohyby!

Vruby v kolébce zabraňují pootočení materiálu při řezání.

Netlačte kolébku s řezaným dřevem příliš silně na kotouč. Otáčky motoru by neměly příliš poklesnout!

▶ Po řezu se kolébka samočinně vrací do výchozí polohy tlakem zpětné pružiny.

Je-li zpětná pružina (15d) prasklá, nevrací se kolébka samostatně do výchozí polohy. V tpmto připadě zpětnou pružinu ihned vyměňte. Viz „Výměna zpětné pružiny.“

⚠ Nikdy neřežte bez, nebo s poškozenou zpětnou pružinou!

▶ Po provedení řezu řezané dřevo posuňte.

Co dělat při úrazu nebo výpadku

1. Stiskněte červené tlačítko (O) na spínači/vypínači.
2. Vyčkejte úplného zastavení pilového kotouče.
3. Odpojte stroj od sítě vytažením vidlice ze zásuvky.
4. Při zranění provedte veškeré kroky první pomoci a případně vyhledejte či zavolejte lékaře.

Co dělat při zablokovaném pilovém kotouči, jehož příčinou je zaklíněné dřevo.

1. Stiskněte červené tlačítko (O) na spínači/vypínači.
2. Odpojte stroj od sítě vytažením vidlice ze zásuvky.
3. Odstraňte zablokované dřevo.

⚠️ Použijte ochranné rukavice.

Odstranění zablokovaného dřeva neprovádějte rukama, ale použijte k tomu určenou dřevěnou tyčku.

1. Zkontrolujte pilový kotouč, zda není blokací poškozený.

Čištění a Údržba

Vždy před údržbou nebo očistou stroje

• Vypněte pilu
  – Vyčkejte úplného zastavení kotouče
• Odpojte stroj od zdroje el.energie vytažením vidlice ze zásuvky

Určité práce na údržbě a očistě, které zde nejsou uvedené, může provádět pouze autorizované servisní středisko.

Jestliže při těchto pracech je třeba odstranit některé ochranné prvky na stroji, dbejte na to, aby tyto byly opět správně namontovány zpět a přezkoušeny.

Používejte pouze originální náhradní díly. Použití jiných dílů může vést ke škodám na zdraví či majetku.

Čištění

i Abyste udrželi funkčnost pily, dodržujte tyto pokyny:

■ Nikdy stroj nečistěte tlakovou vodou.
- Odřezky, piliny a prach odstraňujte štětečkem nebo vysavačem.
- Pravidelně čistěte a olejujte všechny pohyblivé díly.

① Nikdy nepoužívejte mazací tuk!

K mazání použijte např.olej na šicí stroje, řídké hydraulické oleje nebo ekologický olejový sprej.

- Dbejte, aby pilový kotouč nebyl rezavý a nebyly na něm zbytky pryskyřice.

• Povrch kolébky udržujte čistý a odstraňte zbytky pryskyřice.
  Pryskyřici odstraňte obvyklými domácími prostředky nebo speciálním sprejem.
• Pilový kotouč je opotřebitelný a po delším a častém použití se otupí.
  V tom případě je třeba jej vyměnit nebo nechat nabrousit.

Údržba

Výměna pilového kotouče

Před výměnou pilového kotouče odpojte stroj od sítě vytažením vidlice ze zásuvky.

⚠️ Nebezpečí pořezání! Pilový kotouč je relativně těžký a může se sesmeknout. Noste ochranné rukavice.
■ Nepoužívejte pilové kotouče z rychlořezné oceli.
- Nepoužívejte pilové kotouče, které jsou naprasklé nebo mají pozměněný tvar.
- Pilové kotouče použijte pouze dokonale ostré.

Nebezpečí popálení! Krátce po skončení řezání je kotouč horký.
12 Vyšroubujte matici M6 (12a) z uzavíracího plechu a odstraňte podložky(12b).

17 Zajistěte kolébku (3) přepravní pojistkou (6).

13 Vytáhněte pružinovou závlačku (15b) a odstraňte podložky (15c). Uvolněte přepravní pojistku (6) a pomalu sklopte kolébku (3) směrem k podložka.

14 Zajistěte pilový kotouč (17) pomocí brzdné tyčinky (9) proti pootočení.

15 Pomocí přiloženého montážního klíče (23) uvolněte šroub M12 x 30 (16a). Vyjměte podložku (16b), přední pilovou přírubu (16) a pilový kotouč (17) Očistěte obě příruby (16, 18). Zkontrolujte lícované pero (20). Poškozené / opotřebované pero ihned vyměňte. Nasadťe nový ostrý pilový list.

⚠ Dbejte na správné otáčení kotouče: Šipka na krytu kotouče a šipka na pilovém listu musí ukazovat stejný směr! Nasad'te zpět přední přírubu a podložku. Pilový kotouč zajistěte šroubem (16a).

13 Zdvihněte kolébku a protáhněte úchytný čep otvorem držáku (B).
Na úchytný čep (15a) nasuňte podložku (15c).
Prostrčte pružinovou zástrčku (15b) skrz čep (15a).

12 ⚠️ Přišroubujte uzavírací plech (12).

14 ! Vyjměte blokovací tyčinku (9).

Výměna plastové vložky

⚠️ Opotřebovanou nebo poškozenou plastovou vložku (18) bezpodmínečně vyměňte.

16 Uvolněte šrouby vložky a vyjměte ji. Vsadťe novou vložku a pevně ji utáhněte.

Výměna zpětné pružiny

⚠️ Opotřebovanou či prasklou zpětnou pružinu je třeba bezpodmínečně vyměnit.

12 Vyšroubujte matici M6 (12a) z uzavíracího plechu a odstraňte podložky(12b).

17 Zajistěte kolébku (3) přepravní pojistkou (6).

13 Uvolněte přepravní pojistku a pomalu sklopte kolébku směrem k podložka (15c). Uvolněte přepravní pojistku a pomalu sklopte kolébku směrem k podlaze.

Sundejte zpětnou pružinu (15d).

Na úchytný čep (15a) nasuňte novou zpětnou pružinu.

Zdvihněte kolébku a protáhněte úchytný čep otvorem držáku (B).

Na úchytný čep (15a) nasuňte podložku (15c).

Prostrčte pružinovou zástrčku (15b) skrz čep (15a).

Prostrčte pružinovou zástrčku (15c) skrz čep (15a).

12 Přišroubujte uzavírací plech (12).

Doprava

Před každou změnou stanoviště odpojte stroj od sítě.

17 Zatlačte kolébku (3) ve směru k pilovému listu až k dorazu (11).

Ochranná krytka (1) musí být správně uzavřena Pojistné háky (6) překlopte do polohy, kdy zaklapnou.

18 Přeprava: uchopte madlo (2), zatěžte jednou nohou osu a překlopte pilu k sobě.

V této poloze lze pilu snadno přepravovat Usazení: jednou nohou zatěžte osu a pilu pozorně usad'te.

Skladování

Odpojit od sítě.

- Pilu skladujte v suché a uzamčené místností, kam děti nemají přístup.

- Před dlouhodobějším uskladněním splňte následující body:

→ Provedte dokonalou očistu stroje.
→ Všechny pohyblivé části ošetřete ekologickýcm olejem.

Nikdy nepoužívejte mazací tuk!

Záruka

Prosíme o přečtení přiloženého záručního listu.

Možné poruchy

Před každou opravou

• Vypněte pilu
  – Vyčkejte zastavení kotouče
• Odpojte od sítě

Po každé opravě je třeba vyzkoušet, zda všechny ochranné prvky jsou správně namontovány a jsou funkční.

Porucha	Možná příčina	Odstranění
Po zapnutí stroj neběží.	Výpadek proudu.Poškozený přívodní kabel.Vadný motor nebo spínač.	Zkontrolujte pojistky.Zkontrolujte kabel.Poškozený kabel vyřaďte a nepoužívejte.Motor nebo spínač nechte přezkoušet v servisu a nechte jej vyměnit (používat pouze originální díly)
Kolébka není funkční	Pojistné háky nejsou uvolněnyOchranná krytka není přitlačena správným způsobem	Uvolněte pojistné háky (6).Přitlačte ochrannou krytku správným způsobem
V průběhu řezání se kotouč zastaví.	Tupý kotouč.Přilišný tlak na kotouč.	Pilový kotouč nabrušte resp. vyměňte.Nechte motor vychladnout a dále pracujte s menším tlakem na kotouč.
Obrobek se svírá při posunu vpřed nebo při vracení	Tupý pilový kotouč	Obrobek pevně přidržte a ihned vypněte pilu. Potom vyměňte kotouč
Spáleniny na řezu.	Tupý kotouč	Kotouč nabrušte resp. vyměňte.
Pila vibruje.	Pilový kotouč je příliš opotřebován.Kotouč není správně nasazen.	Kotouč vyměňteKotouč správně upevněte.
Zpětný mechanismus na kolébce není funkční.	Zpětná pružina je prasklá nebo opotřebovaná.	Vyměňte zpětnou pružinu.
Malý brzdný účinek (čas k zastavení je delší než 10 sec.)	Poškozená brzdaMožné jiné příčiny	Opravu svěřte autorizovanému servisu

Technická data

Typ	BWS 500-2
Rok výroby	viz poslední strana
Výkon motoru P1	3,0 kW S2 15 Min (– krátkodobý provoz 15 min)
Sítové napětí	230 V
Sítová frakvence	50 Hz
Otáčky motoru bez zatížení	cca. 2800 min -1
Stupeň krytí	IP 54
Jištění [SKHT]	16 A pomalá
Pilový kotouč tvrzený max.průměr	505 mm (Tvrzená ocel)
Průměr otvoru v kotouči	30 mm
Počet zubů	40
Tloušťka kotouče	2,6 mm
Šířka řezu	3,6 mm
Řezací výkon	cca. ∅ min. 30 mm až max. 170 mm
Max. délky řeziva	cca 1000 mm
Minimální délky řeziva	cca. 250 mm
Rozměry stroje v mm (délka x šířka x výška)	cca. 1015 mm x 809 mm x 994 mm
Hmotnost (včetně příslušenství)	cca. 57,6 kg

Technické změny vyhrazenyl

Brennholzwippkreissäge (Kolísková píla na palivové drevo) BWS 500-2

Seriové číslo: 000001 – 020000

	Hladina akustického výkonu	Hladina akustického tlaku na pracovisku
Pri rezaní	L_WA = 115 dB(A)	L_pA = 96 dB(A)

Tolerancia merania: 4 dB

- noste protišmykové ochranné topánky

- ochranu dýchacích ciest

■ Množstvo drevného prachu je odvislé od druhu rezaného dreva. Kolísková píla nie je vybavená odsávacím zariadením a preto je možné použitie iba vo venkovnom prostredí.

- Při práci sa vytvára drevný prach, který je pre zdravie škodlivý a nesmie byť vdechnutý. Usadený prach je třeba odstraňovať napr. vysavačem.

- Dbajte maximálních otáčok, uvedených na kotúči.

- Drevo pre rezanie a drevo už přeřezané porovnávajte do hraníc v blízkosti pracoviska.

- Taktiež dbajte na to, aby drevo neobsahovalo kábel, lano, drôt či podobné časti.

- Pri práci vždy udržujte bezpečný odstup od pilového kotúča a ostatných pohyblivých časti píly.

– Opustení pily (i krátkych prerušeniach práce)

■ O svoju pílu sa pozorne starajte:

- Dodržiavajte údržbové pokyny a pokyny pre event. výmenu častí píly.

– Madlá udržiavajte čisté a suché. Pozor na mastnoty či olej.

Elektrická bezpečnost'

2 Os (8) pripevnite na prístrojovú jednotku.
3 4x Sechskantschraube M8x20 (8a), 8x Scheibe A8,4 (8b), 4x Sechskantmutter M8 (8c), selbstsichernd
4 Najskôr posuňte 2 podložky (7a) na každý koniec osi. Nasuňte kolesá (7) a na každej strane ich zaistite podložkou (7a) a závlačkou (7b). [2x závlačky, 6x podložky A 20].

Ak je kábel poškodený, nepoužívajte ho.

Sklopte poistné háky.

Nastavenie výšky ovládania

Porovnajte udané napätie na typovom štítku s napätím vo Vašej sieti, napr. 230 V a pílu pripojte do zásuvky, ktorá zodpovedá predpisom el.bezpečnosti.

Spínač- zapnuté / vypnuté

Stlačte zelené tlačidlo ( I ) na spínači.

Stlačte červené tlačidlo ( O ).

⚠️ Vždy a za každých okolností dodržiavajte bezpečnostné pokyny.

Pracovné pokyny

▶ Zaistite pílu proti posunu.
▶ Drevo vložte do kolísky.

▶ Teraz obidvomi rukami chytěte rúčku (2) a pritlačte dvojramennú páku k pílovému listu. Nevykonávajte spätné pohyby!

Vždy pred údržbou alebo očistou stroja

• Vypnite pílu
  – Počkajte na úplné zastavenie kotúča
• Odpojte stroj od zdroja el. energie vytiahnutím vidlice zo zásuvky

i Nikdy nepoužívajte mazací tuk!

- Povrch kolísky udržiavajte čistý a odstráňte zbytky živice.

Skontrolujte zalícované pružiny (xx). Poškodené / opotrebované zalícované pružiny okamžite vymeňte.

Nasad'te nový, ostrý pílový list.

13 Zdvihnite kolísku a upínací čap vedte cez otvor v uchytení (B).

Nasuňte podložku (15c) na upínací čap (15a).

Prestrčte pružinovú (15b) zásuvku vez čap (15a).

12 Znovu priskrutkujte uzatvárací kryt (12).

14 Vytiahnite blokovaciu tyčinku (9).

16 Uvolnite skrutky vložky a vytiahnite ju.

Zdvihnite kolísku a upínací čap vedte cez otvor v uchytení (B).

Nasuňte podložku (15c) na upínací čap (15a).

Prestrčte pružinovú (15b) zásuvku vez čap (15a).

12 Znovu priskrutkujte uzatvárací kryt (12).

Doprava

Pred každou zmenou stanovišt'a odpojte stroj od siete.

Pred každým transportom:

17 Stlačte kolísku (3) v smere pilového listu až po hraničnú zarážku (11).

Nikdy nepoužívajte mazací tuk!

Záruka

Prosíme o prečítanie priloženého záručného listu.

Možné poruchy

Pred každou opravou

• Vypnite pílu
  — Počkajte na zastavenie kotúča
• Odpojte od siete el.energie

Technické změny vyhradené!

Baujahr
