NÁVOD K OBSLUZE PerfectCharge MCP 1207 DOMETIC

Návod na obsluhu....235

cs

Nabíječka baterií

Návod k obsluze ..... 251

HU

Akkumulátortöltő

1 Vysvetlenie symbolov 236
2 Všeobecné bezpečnostné upozornenia ..... 236
3 Rozsah dodávky 240
4 Príslušenstvo 240
5 Používanie na stanovený účel .....241
6 Technický popis .....241
7 Použitie nabíjačky batérie 245
8 Použitie príslušenstva 246
9 Údržba a čistenie nabíjačky batérie ..... 247
10 Odstraňovanie porúch 248
11 Záruka 249
12 Likvidácia.... 249
13 Technické údaje 250

1 V y s v e t l e

NEBZPEČENSTVO!

2 Všeobecné bezpečnostné upozornenia

2.1 Všeobecná bezpečnost'

2.2 Základy bezpečnosti

NEBZPEČENSTVO!

- Dbajte na to, aby sa nikdy navzájom nedotýkali červená a čierna svorka.

2.5 Bezpečnost' pri manipulácii s batériami

VÝSTRAHA!

- Nebezpečenstvo výbuchu!

- Noste ochranné okuliare a ochranné oblečenie, ked' pracujete na batérii. Počas práce na batérii sa nedotýkajte vašich očí.

1 Nabíjačka batérií
2 Pripojovací kábel s 12 V zástrčkou (zásuvka zapaľovača cigariet)
3 Pripojovací kábel s káblovými očkami
4 Pripojovací kábel so svorkami na batériu
– Návod na použitie

4 P r í s l u š e n

(vrátane pripojovacieho kábla s káblovými očkami)

Stenový držiak nabíjačky batérie 9102500079

Nabíjačka batérií je určená výlučne na prevádzku v uzavretých priestoroch.

Nabíjačka batérií nie je určená na montáž napevno. Na to sa musí použit nástenná konzola (príslušenstvo; č. výrobku 9102500079).

6 T e c h n i c k y

• Režim 1: Režim nabíjania s napätím 14,4 V Tento režim sa používa pre olovené, gélové a bezúdržbové batérie.
• Režim 2: Režim nabíjania s napätím 14,7 V Tento režim sa používa pre AGM batérie.
• Režim 3: Zásobovanie napätím 13,7 V (batéria nie je spojená) Tento režim slúži ako funkcia sieťového zdroja, napr. pre prívod napätia do vozidla pri výmene batérie alebo pri údržbárskych prácach so servisnými zariadeniami.

Na obrázku je verzia pre Európu.

Poz. v obr. 2, Označenie Opis strane 3

Režim 1: Tlačidlo podržte stlačené 1 sekúnd (Batéria je spojená)

Režim 2: Tlačidlo podržte stlačené 5 sekúnd (Batéria je spojená)

Režim 3: Tlačidlo podržte stlačené 10 sekúnd (Batéria nie je spojená)

3 230 V kábel Pripojenie k sietovému napätiu
4 12 V kábel Pripojenie pre pripojovací kábel
5 Káblový priečinok Na uloženie pripojovacieho kábla

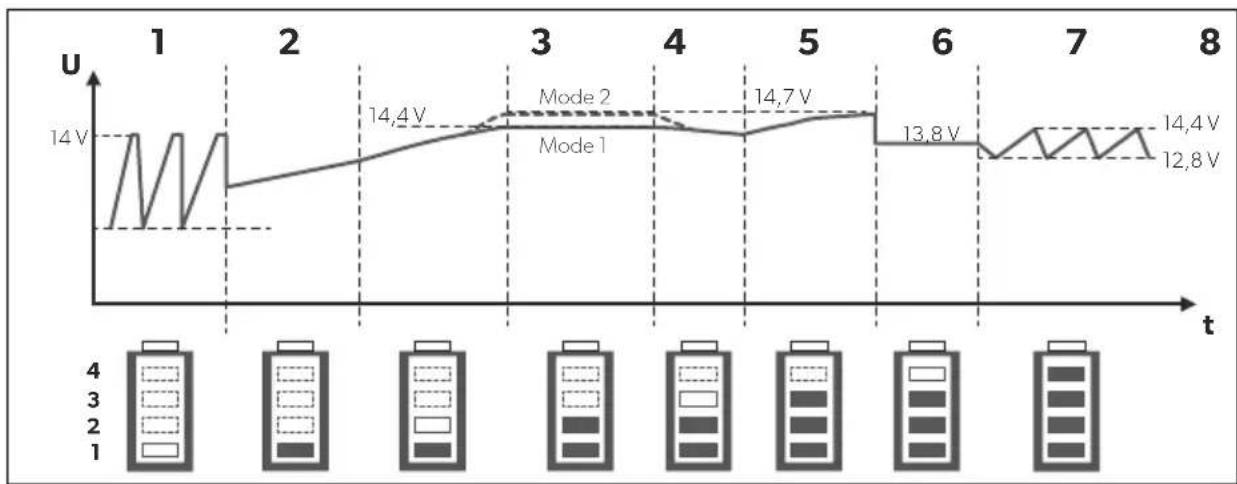

Význam modrých LED (režim 1 a 2)

Legenda k obrázkom:

Vo fáze Soft Start sa skontroluje schopnosť nabíjania batérie na základe odberu prúdu. Ked’je batéria poškodená, proces nabíjania sa preruší.

3: I fáza (celok)

Prázdna batéria sa nabíja konštantným prúdom (100 % nabíjací prúd). Hned'ako napätie batérie dosiahne nabíjacie napätie, nabíjací prúd klesne.

4: U0 fáza (absorpcia)

V údržbovej fáze je vypnuté nabíjacie napätie a permanentne sa meria napätie batérie. Ak toto klesne pod 12,8 V, nabíjačka nabije batériu maximálne na 14,4 V. Potom znovu vypne nabíjacie napätie a opakovane zmeria napätie batérie.

Vďaka tomu je možné, napr. bezpečné prezimovanie.

7 Použitie nabíjačky batérie

POZOR!

Dbajte na to, aby polarita nebola zamenená.

• Kladná svorka batérie: červená svorka
  • Záporná svorka batérie: čierna svorka
  Nesprávna polarita môže nabíjačku batérie poškodit.

7.1 Pripojenie nabíjačky batérie

▶ Skontrolujte batériu na riadny stav.
▶ Skontrolujte:

- teleso batérie na poškodenia

– stav kvapaliny batérie

▶ Sietový kábel nabíjačky batérie pripojte k 230 V sieti so striedavým napätím.
Ked' používate pripojovací kábel s 12 V konektorom: Zapnite zapal'ovanie vášho vozidla.

Pripojenie nabíjačky batérie k batérii (obr. 4, strane 4)

POZNÁMKA

Pripojovací kábel s 12 V zástrčkou je vhodný výlučne na použitie s káblami a príslušenstvom značky.

▶ Vyberte želaný režim:

Režim 1 (batéria je pripojená): Tlačidlo podržte stlačené 1 sekúnd.

Režim 2 (batéria je pripojená): Tlačidlo podržte stlačené 5 sekúnd.

Režim 3 (batéria nie je pripojená): Tlačidlo podržte stlačené 10 sekúnd.

Červená LED vodičovi oznamuje:

Před uvedením do provozu si pečlivě přečtěte tento návod k obsluze a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli.

Obsah

1 Vysvětlení symbolů 252
2 Všeobecné bezpečnostní pokyny 252
3 Rozsah dodávky 256
4 Příslušenství 256
5 Použití v souladu se stanoveným účelem. 257
6 Technický popis 257
7 Obsluha nabíječky baterií....261
8 Použití příslušenství. 262
9 Čištění a péče o nabíječku baterií 263
10 Odstraňování závad 264
11 Záruka 264
12 Likvidace 264
13 Technické údaje 265

1 Vysvětlení symbolů

NEBEZPEČÍ!

Bezpečnostní pokyny: Následkem nedodržení pokynů jsou smrtelná nebo vážná zranění.

VÝSTRAHA!

Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění.

UPOZORNĚNÍ!

Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy.

POZOR!

Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku.

POZNÁMKA

Doplňující informace týkající se obsluhy výrobku.

2 Všeobecné bezpečnostní pokyny

2.1 Obecná bezpečnost

V následujících případech nepřebírá výrobce žádné záruky za škody:

• Chybná montáž nebo chybné připojení
• Poškození výrobku působením mechanických vlivů a přepětí
• Změna výrobku bez výslovného souhlasu výrobce
• Použití k jiným účelům, než jsou popsány v tomto návodu

Při použití elektrických přístrojů dodržujte následující zásadní bezpečnostní opatření k ochraně před těmito nebezpečími:

• úraz elektrickým proudem
• nebezpečí požáru
  • Úrazy

2.2 Základní bezpečnost

NEBEZPEČÍ!

- V případě požáru použijte hasicí přístroj, který je vhodný k hašení elektrických přístrojů.

VÝSTRAHA!

• Používejte přístroj pouze v souladu s jeho určením.
• Dávejte pozor, aby nikdy nedošlo ke vzájemnému kontaktu červené a černé svorky.
• Přístroj odpojte od sítě:

– Před každým čištěním a údržbou

- Pokaždém použití

– Před výměnou pojistek

• V případě, že jsou přístroj nebo přívodní kabel poškozeny, nesmíte výrobek dále používat.
• Pokud je přívodní kabel přístroje poškozen, musíte jej nechat vyměnit výrobcem, jeho servisním centrem nebo jinou kvalifikovanou osobou tak, aby nemohlo dojít k žádnému ohrožení.

- Opravy tohoto výrobku smějí provádět pouze odborníci. Nesprávně provedené opravy mohou být zdrojem značných rizik.

- Přístroj nesmíte neodborně otevřít, v opačném případě nelze dále zaručit krytí IP65.

- Tento přístroj mohou používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo osoby s nedostatkem zkušeností a znalostí, pokud budou pod dozorem, nebo pokud byly poučeny o bezpečném použití přístroje a rozumějí nebezpečím, které z použití výrobku vyplývají.

- Elektrické přístroje nejsou hračky pro děti!

Přístroj používejte a skladujte mimo dosah dětí.

- Děti musejí být pod dohledem tak, aby si s výrobkem nehrály.

POZOR!

• Před uvedením do provozu porovnejte údaj o napětí na typovém štítku se stávajícím zdrojem napájení.
• Zajistěte, aby jiné předměty nezpůsobily zkrat na kontaktech přístroje.
• Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel.
• Přístroj skladujte na suchém a chladném místě.

2.3 Bezpečnost při elektrickém připojování přístroje

NEBEZPEČÍ! Ohrožení života elektrickým proudem!

- Při instalaci na lodích:

V případě nesprávného připojení elektrických přístrojů na lodích může dojít ke korozi lodi. Nechejte přístroj připojit odborným (lodním) elektrikářem.

- Pokud pracujete na elektrických zařízeních zajistěte, aby byla na blízku další osoba, která vám může v nouzovém případě pomoci.

VÝSTRAHA!

- Používejte vždy uzemněné zásuvky jištěné ochranným spínačem Fl.

- Pamatujte na dostatečný průřez vodiče.

- Instalujte kabely tak, aby nemohly být poškozeny dveřmi nebo kryty motorového prostoru.

Přivřené kabely mohou mít za následek životu nebezpečné úrazy.

UPOZORNĚNÍ!

- Instalujte vodiče tak, aby nehrozilo nebezpečí zakopnutí a nemohlo dojít k poškození kabelů.

2.4 Bezpečnost za provozu prístroje

NEBEZPEČÍ! Ohrožení života elektrickým proudem!

- Nikdy se nedotýkejte odizolovaných vodičů. To platí především pro provoz v síti se střídavým napětím.

- K tomu, abyste mohli přístroj v případě nebezpečí rychle odpojit od elektrické sítě, musí být zásuvka umístěna v blízkosti přístroje tak, aby byla snadno dostupná.

VÝSTRAHA!

- Používejte přístroj výhradně v uzavřených dobře větraných prostorách.

- Nepoužívejte přístroj v uzavřených místnostech s olověnými kyselinovými akumulátory. Tyto akumulátory odpařují výbušný plynný vodík, který se může vznítit následkem jiskření na elektrických kontaktech.

UPOZORNĚNÍ!

• Nepoužívejte přístroj za těchto podmínek:

– Vlhké nebo mokré prostředí, prostředí s obsahem soli
– Blízkost agresivních výparů
– Blízkost hořlavých materiálů
– Oblasti ohrožené explozí

• Před uvedením do provozu zkontrolujte, zda jsou přívodní kabel a zástrčka suché.
• Při práci na přístroji vždy přerušte napájení elektrickým proudem.
• Pamatujte, že i po vypnutí ochranného zařízení (pojistky) mohou být součásti přístroje pod napětím.
• Neodpojujte žádné kabely, dokud je přístroj ještě v provozu.

POZOR!

- Pamatujte na dostatečný přívod vzduchu.

2.5 Bezpečnost při manipulaci s bateriemi

VÝSTRAHA!

- Baterie mohou obsahovat agresivní a leptavé kyseliny. Zabraňte jakémukoliv tělesnému kontaktu s kapalinou z baterie. Pokud přesto dojde ke kontaktu s kapalinou baterie, řádně opláchněte potřísněnou část těla vodou.

Při úrazu způsobeném kyselinou ihned vyhledejte lékaře.

UPOZORNĚNÍ!

- Při práci s baterií na sobě nesmíte mít žádné kovové předměty, jako jsou hodinky nebo prsteny.

Olověné baterie mohou generovat zkratové proudy, které mohou způsobit závažné popáleniny.

- Nebezpečí exploze!

Nikdy se nepokoušejte nabíjet zmrzlou nebo vadnou baterii.

V tomto případě umístěte baterii na místo chráněné před mrazem a vyčkejte, dokud se baterie nepřizpůsobí okolní teplotě. Teprve potom zahajte nabíjení.

- Při práci s bateriemi používejte ochranné brýle a ochranný oděv. Když pracujete s baterií, nedotýkejte se očí.

- Nekuřte a zajistěte, aby v blízkosti motoru nebo baterie nevznikalo žádné jiskření.

POZOR!

• Používejte výhradně dobíjecí baterie.
• Zabraňte pádu kovových součástí na baterii. Mohlo by dojít k jiskření nebo ke zkratování baterie a jiných elektrických součástí.
• Dodržujte při připojování správnou polaritu.
• Dodržujte návody výrobce baterie a výrobce zařízení, nebo výrobce vozidla, ve kterém jsou baterie používány.
• Pokud budete muset baterie vyjmout, odpojte nejprve přípojku kostry. Odpojte od baterie všechny přípojky a všechny spotřebiče dříve, než baterii vyjmete.

3 Rozsah dodávky

Pol. na

obr. 1,

Název

strana 3

1 Nabíječka baterií
2 Přívodní kabel se zástrčkou 12 V (zapalovač cigaret)
3 Přívodní kabel s kabelovými oky
4 Přívodní kabel se svorkami pro baterie
- Návod k obsluze

4 P ř í s l u š e n

Dostupné jako příslušenství (není součástí dodávky):

Název Výr. č.

Indikátor stavu baterie

9600000094

(včetně přívodního kabelu s kabelovými oky)

Nástěnný držák nabíječky baterií 9102500079

5 Použití v souladu se stanoveným účelem

Nabíječka baterií může být používána k nabíjení nebo napájení 12 V baterií, určených na palubách lodí nebo ve vozidlech k napájení proudem nebo k udržovacímu nabíjení.

Nabíječku baterií můžete používat pro následující typy baterií:

• Olověné startovací baterie
•Gelové baterie
• Baterie se skelným vláknem (AGM)
- Bezúdržbové baterie

POZOR!

Nabíječku baterií nesmíte používat s bateriemi jiných typů (např. NiCd, NiMH apod.) nebo s vadnými bateriemi (např. se zkratovanými články).

Nabíječka baterií není určena k provozu v uzavřených prostorech.

Nabíječka baterií není vhodná k pevné montáži. K tomu účelu je nutné použít nástěnný držák (příslušenství; obj. č. 9102500079).

6 T e c h n i c k y

Nabíječka baterií je určena jako zdroj napětí k nabíjení baterií, které jsou používány na palubách lodí nebo ve vozidlech, nebo tyto baterie napájí udržovacím napětím tak, aby se nevybily.

Životnost většiny olověných baterií zkracuje tak zvaná sulfatace: Sulfát olova tvoří časem velké hladké krystaly. Mizí tak amorfní houbovitá struktura. Systematicky klesá schopnost nabíjen, a tím i kapacita nabití, a baterie stárne.

Nabíječka baterií pracuje v jednotlivých částech charakteristiky nabíjení se specifickými frekvencemi. Tím dochází k rozkmitání krystalů jejich vlastní frekvencí. Opět se tak rozpadnou do své amorfní struktury. Jejich molekuly tak mohou být opět integrovány do procesu nabíjení. Zvyšuje se tím nabíjecí napětí, zkušební proud za studena a kapacita baterie.

Veškeré olověné baterie chráníte pravidelným nabíjením pomocí nabíječky baterií před předčasným stárnutím.

Nabíječku baterií můžete používat ve třech provozních režimech:

• Režim 1: Režim nabíjení 14,4 V
Tento režim je používán pro olověné, gelové a bezúdržbové baterie.

• Režim 2: Režim nabíjení 14,7 V

Tento režim je používán pro baterie se skelným vláknem (AGM).

- Režim 3: Napájení 13,7 V (baterie není připojena)

Tento režim zastává funkci síťového zdroje, např. k napájení vozidla při výměně baterie nebo během údržby pomocí servisních přístrojů.

Pro stacionární úschovu můžete přístroj namontovat ke stěně pomocí nástěnného držáku (příslušenství).

Kromě toho můžete používat externí indikátor stavu baterií (příslušenství). Ten informuje o kapacitě baterie a může být trvale připojen k baterii přívodním kabelem s kabelovými oky. Pokud je indikováno, že baterie je vybitá, můžete připojit k indikátoru stavu baterie nabíječku baterií a baterii přímo nabíjet.

Indikátor stavu baterie můžete pomocí nástěnného držáku připevnit ke stěně nebo k nástěnnému držáku nabíječky baterií.

6.1 Ovládací prvky

POZNÁMKA

Vyobrazena je verze pro kontinentální Evropu.

Pol. na obr. 2, Název Popis strana 3

1 Stavové LED Viz kap. „Provozní kontrolky“ na stranì 259

2 Tlačítko Výběr provozního režimu:

Režim 1: Stiskněte tlačítko a podržte 1 s (baterie je připojena)

Režim 2: Stiskněte tlačítko a podržte 5 s (baterie je připojena)

Režim 3: Stiskněte tlačítko a podržte 10 s (baterie není připojena)

3 Kabel 230 V Připojení k síťovému napětí

4 Kabel 12 V Přípojka přívodních kabelů

5 Přihrádka na kabely K uschování přívodního kabelu

6.2 Provozní kontrolky

Název Popis

Červená LED	Bliká: Záměna polarity nebo napětí baterie nižší než 9 V.Svítí: Během nabíjení byla odpojena baterie.
Zelená LED Svítí: Aktivní režim 1 nebo 3.Bliká: Režim 2 je aktivní.
Modré LED	LED indikují v režimech 1 a 2, v jaké fázi je nabíječka baterií (viz následující tabulka).LED postupně blikají, jakmile je nabíječka baterií v režimu čekání (sítové napětí není připojeno, baterie není připojena).LED blikají současně, pokud je nabíječka baterií připravena k provozu (sítové napětí připojeno, baterie připojena, tlačítko není stisknuto).

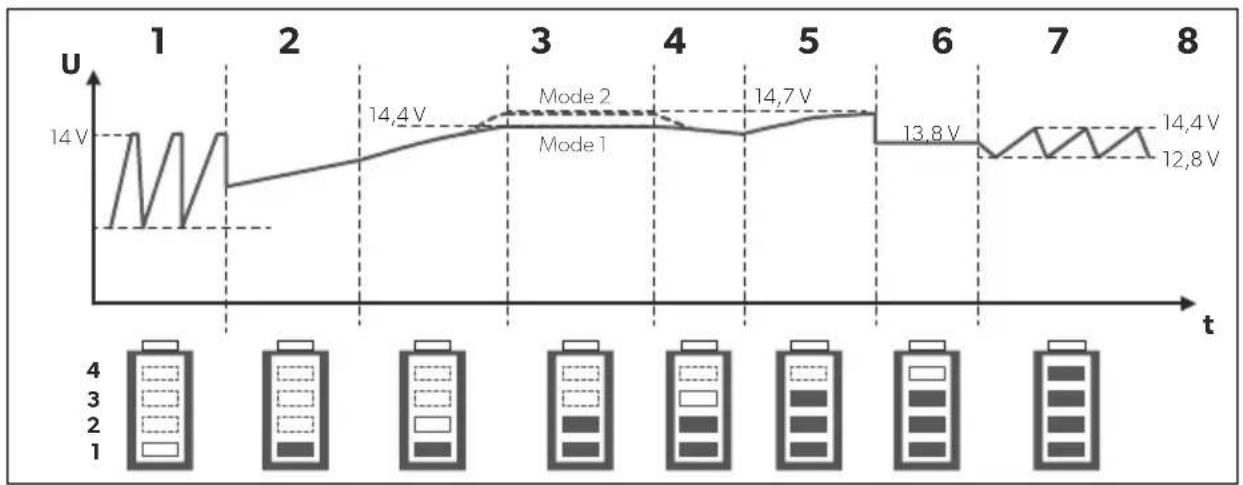

Význam modrých LED (režim 1 a 2)

Legenda k obrázku:

Stav LED Význam
	Vypnuto
	Bliká
	Trvale svítící

6.3 Funkce nabíjení baterie

Nabíječka baterií pracuje v osmi fázích (obr. 3, strana 4).

1: Desulfatace (Desulphation)

Ve fázi desulfatace dochází k obnově kapacity sulfatovaných baterií. Napětí a proud pulzují, także sulfát se rozpadá na amorfní strukturu. Dochází k obnově kapacity baterie.

2: Soft Start

Ve fázi Soft Start je provedena kontrola schopnosti baterie k dalšímu nabíjení na základě příkonu. Pokud je baterie vadná, dojde k přerušení procesu nabíjení.

3: Fáze I (Bulk)

Vybitá baterie je nabíjena konstantním proudem (100 % nabíjecí proud). Jakmile napětí baterie dosáhne nabíjecího napětí, nabíjecí proud klesne.

4: Fáze U0 (Absorption)

Během fáze UO zůstává napětí konstantní (UO). Jakmile je baterie plně nabita, je fáze UO ukončena.

5: Analýza

Ve fázi analýzy je provedena kontrola, jak baterie udrží stav nabití. Pokud napětí příliš rychle poklesne, baterie nevydrží nabitá a musí být vyměněna.

6: Rekondice (Recondition)

Ve fázi rekondice je napětí znovu zvýšeno tak, aby v baterii došlo ke kontrolované tvorbě plynu. Tato tvorba zabrání k vytváření vrstev kyseliny (různá koncentrace kyseliny v jednotlivých článcích baterie).

7: Fáze U (Float)

Ve fázi U přepne nabíječka baterií do režimu udržovacího nabíjení. Napětí baterie je udržováno na hodnotě 100 %.

8: Údržba (Maintenance)

Ve fázi údržby se vypne nabíjecí napětí a trvale se měří napětí baterie. Pokud napětí klesne pod 12,8 V, nabíječka baterií nabíjí baterii maximálně na 14,4 V. Poté nabíjecí napětí opět vypne a měří znovu napětí baterie.

Tím lze např. zajistit bezpečné přezimování.

7 Obsluha nabíječky baterií

POZOR!

Dávejte pozor, abyste nezaměnili polaritu:

• Kladná svorka baterie: červená svorka
  • Záporná svorka baterie: černá svorka

Nesprávná polarita může způsobit poškození nabíječky baterií.

7.1 Připojení nabíječky baterie

▶ Zkontrolujte rádný stav baterie.
▶ Kontrola:

• Poškození těla baterie
  – Stav kapaliny v baterii

Do baterie případně dolijte výrobcem specifikované médium.

- K o n t a k t y p ó l ů

Očistěte případné nečistoty.

▶ Připojte přívodní kabel nabíječky baterií ke střídavému proudu 230 V.
▶ Pokud používáte přívodní kabel se zástrčkou 12 V: Zapněte zapalování vozidla.

Připojte nabíječku baterií k baterii (obr. 4, strana 4)

POZNÁMKA

Přívodní kabel se zástrčkou 12 V slouží výhradně k použití kabelů a příslušenství.

Zapojte nabíjecí zástrčku (1) do zásuvky in die 12 V--- (např. zapalovač cigaret) nebo
...připojte přívodní kabel (2) svorkami k připojení baterie k baterii (3) nebo k bodům k nabíjení baterie ve vozidle.

7.2 Obsluha nabíječky baterií

▶ Vyberte požadovaný režim:

Režim 1 (baterie je připojena): Stiskněte tlačítko a podržte je 1 s stisknuté.

Režim 2 (baterie je připojena): Stiskněte tlačítko a podržte je 5 s stisknuté.

Režim 3 (baterie není připojena): Stiskněte tlačítko a podržte je 10 s stisknuté.

√ V režimu 1 a 2 je zahájen proces nabíjení.
V režimu 3 je zahájeno konstantní napájení.
√ LED indikují stav nabíjení baterie nabíječkou baterie (viz kap. „Provozní kontrolky” na stranì 259).
▶ K ukončení procesu nabíjení stiskněte znovu tlačítko.

POZNÁMKA

Pokud bliká červená LED, protože je napětí baterie nižší než 9 V, lze baterii nabíjet v režimu 3 napětím 9 V. K tomu účelu odpojte svorku baterie a přepněte do režimu 3. Pokud je baterie nabita napětím 9 V, lze nabíječku baterií opět přepnout do režimu 1 nebo 2 a spustit tak běžný postup nabíjení.

8 P o u ž i t í p ř

POZNÁMKA

Příslušenství není součástí dodávky.

V případě dotazů týkajících se příslušenství kontaktujte svého servisního partnera.

8.1 Úschova nabíječky baterií v nástěnném držáku

Montážní pokyny

Při výběru místa instalace nástěnného držáku dodržujte následující pokyny:

• Nástěnný držák musí být instalován na místě chráněném před vlhkostí.
• Nástěnný držák nesmíte instalovat v prostředí s hořlavými materiály.
• Nástěnný držák nesmíte instalovat v prašném prostředí.
• Montážní plocha musí být rovná a dostatečně pevná.

Montáž nástěnného držáku

Namontujte nástěnný držák takto (obr. 5, strana 5):

▶ Upevněte nástěnný držák (1) na vámi vybraném místě.
▶ Upevněte adaptér (2) k nabíječce baterií (3).

Skladování nabíječky baterií

Nabíječku baterií skladujte takto (obr. 5, strana 5):

▶ Nasad'te nabíječku baterií (3) adaptérem shora do kuželově sbíhavých držáků. K uvolnění zvedněte nabíječku baterií nahoru z držáků.

8.2 Použití nabíječky baterií s indikátorem stavu baterie

POZNÁMKA

Pokyny k připojení k indikátoru stavu baterií a k pužití indikátoru stavu baterií najdete v návodu k montáži a obsluze indikátoru stavu baterií.

▶ Připojte nabíječku baterií k indikátoru stavu baterií.
Používejte nabíječku baterií podle popisu (viz kap. „Obsluha nabíječky baterií“ na stranì 262).

9 Čištění a péče o nabíječku baterií

POZOR!

Nepoužívejte k čištění žádné tvrdé nebo ostré předměty, může dojít kpoškození výrobku.

▶ Příležitostně vyčistěte výrobek zvlhčenou utěrkou.

10 Odstraňování závad

VÝSTRAHA!

Přístroj neotevírejte. V opačném případě se vystavujete nebezpečí zásahu elektrickým proudem!

POZNÁMKA

Podrobnější informace o technických údajích nabíječky baterií získáte od výrobce (adresy viz zadní strana návodu).

Indikace LED Příčina Odstranění

Bliká Přepólování (záměna pólů) Zkontrolujte vodiče a spoje.

Bliká Napětí baterie < 9 V Baterii nelze nabíjet.

Vyměňte baterii.

Svítí Baterie již není připojena Během nabíjení byla odpojena baterie.

Zkontrolujte vodiče a spoje.

Vypnula pojistka v přívodním kabelu.

Vyměňte pojistku (pojistka do automobilů 10 A)

11 Záruka

Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo do specializovanému prodejci.

K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:

• Kopii účtenky s datem zakoupení,
• Uvedení důvodu reklamace nebo popis vady.

12 Likvidace

▶ Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.

13 Technické údaje

	PerfectCharge MCP1204	PerfectCharge MCP1207
Jmenovité vstupní napětí: 230 V	~???
Max. trvalý výstupní proud:	4,0 A ± 0,25 A	7,0 A ± 0,5 A
Absorpční napětí: 14,4 V ± 0,2 V (režim 1)
Udržovací napětí: 13,8 V ± 0,2 V
Výstupní napětí režim 3: 13,7 V ± 0,2 V
Maximální nabíjecí proud: 4,0 A 7,0 A
Účinnost až: 85 %
Typy baterií: Baterie 12 V:	Olověné startovací baterieGelové baterieBaterie se skelným vláknem (AGM)Bezúdržbové baterie
Doporučené kapacity baterií:Nabíjení:	7 – 110 Ah	15 – 160 Ah
Udržovací nabíjení:	7 – 180 Ah	15 – 250 Ah
Krytí:	IP65
Okolní teplota za provozu:	-5 °C až +50 °C
Okolní teplota při skladování:	-20 °C až +70 °C
Rozměry Š × H × V:	90 x 220 x 55 mm	90 x 250 x 55 mm
Hmotnost:	0,5 kg	0,7 kg
Certifikace:	CE
