58G787 - Elektrický mixér Graphite - Bezplatný návod k obsluze

Typ výrobku	Elektrický míchač
Značka	Graphite
Model	58G787
Napájecí napětí	230 V AC
Frekvence	50 Hz
Jmenovitý výkon	1600 W
Rozsah otáček (rychlost I)	250-500 min⁻¹
Rozsah otáček (rychlost II)	400-800 min⁻¹
Závit sklíčidla	M14
Třída ochrany	II (dvojitá izolace)
Hmotnost	5,6 kg
Počet rychlostí	2 mechanické + elektronický regulátor 1-5
Míchadla v ceně	2 typy: výtlačné a zvedací
Příslušenství v ceně	Míchací tyč, 2 vidlicové klíče
Hladina akustického tlaku	93 dB(A)
Hladina akustického výkonu	104 dB(A)
Hodnota vibračního zrychlení	2,95 m/s²
Bezpečnost	Blokovací tlačítko, obouruční použití
Údržba	Čištění suchým hadříkem, nepoužívat vodu
Vyměnitelné uhlíkové kartáče	Ano, odborníkem
Použití	Pouze do interiéru

Často kladené otázky - 58G787 Graphite

Jak bezpečně používat míchač?

Nářadí vždy držte za izolované plochy rukojetí. Nedotýkejte se rotujících částí. Před odložením nářadí počkejte na úplné zastavení. Používejte osobní ochranné prostředky (brýle, chrániče sluchu). Před jakýmkoli seřízením odpojte ze sítě.

Jaké typy míchadel jsou součástí dodávky a k čemu slouží?

Jsou součástí dvě míchadla: výtlačné pro nehusté roztoky (barvy, omítky) a zvedací pro husté roztoky (malty, lepidla). Vyberte podle míchané látky.

Jak nastavit otáčky?

Použijte otočný volič (5) pro plynulé nastavení od 1 do 5. Dále přepínač rychlostí (8) nabízí dva rozsahy: poloha 1 pro vysoký krouticí moment, poloha 2 pro vysoké otáčky. Nikdy neměňte rozsah za chodu.

Co dělat, když se nářadí zablokuje?

Okamžitě zastavte nářadí uvolněním spínače. Buďte připraveni na trhnutí. Zkontrolujte příčinu zablokování a před opětovným spuštěním odstraňte překážku.

Jak vyměnit uhlíkové kartáče?

Povolte krytky (4), vyjměte opotřebované kartáče, vyfoukejte prach, vložte nové kartáče (oba současně). Uzavřete. Nechte běžet naprázdno 1-2 minuty. Svěřte tuto operaci kvalifikovanému odborníkovi.

Mohu míchat hořlavé látky?

Ne. Míchač nesmí být používán v výbušné atmosféře ani k míchání ředidel nebo látek s bodem vzplanutí nižším než 210 °C.

Jak čistit zařízení?

Použijte suchý hadřík nebo stlačený vzduch o nízkém tlaku. Nepoužívejte vodu, rozpouštědla ani agresivní čisticí prostředky. Pravidelně čistěte ventilační otvory.

Jaký je výkon a napětí?

Výkon: 1600 W. Napětí: 230 V AC, 50 Hz. Zkontrolujte, zda zásuvka odpovídá hodnotám na typovém štítku.

Co znamená symbol dvojité izolace?

Čtverec ve čtverci znamená, že nářadí je třídy ochrany II. Nevyžaduje uzemněnou zásuvku a poskytuje zesílenou izolaci proti úrazu elektrickým proudem.

Kde najdu náhradní díly?

Náhradní díly (uhlíkové kartáče, míchadla) musí být originální. Obraťte se na autorizovaný servis výrobce pro jakoukoli opravu nebo výměnu.

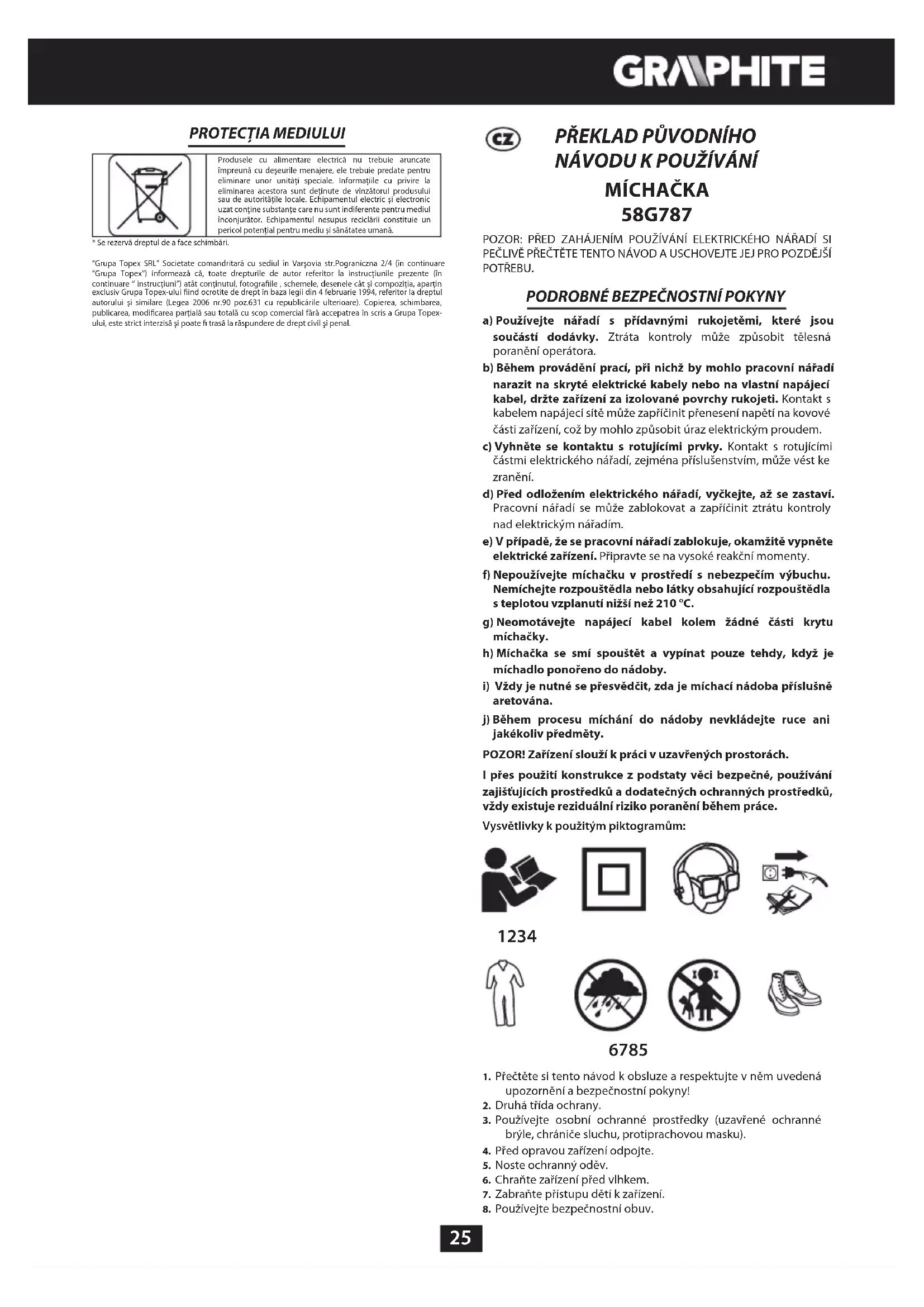

NÁVOD K OBSLUZE 58G787 Graphite

a) Používejte nářadí s přídavnými rukojetěmi, které jsou součástí dodávky. Ztráta kontroly může způsobit tělesná poranění operátora.
b) Během provádění prací, při nichž by mohlo pracovní nářadí narazit na skryté elektrické kabely nebo na vlastní napájecí kabel, držte zařízení za izolované povrchy rukojeti. Kontakt s kabelem napájecí sítě může zapříčinit přenesení napětí na kovové části zařízení, což by mohlo způsobit úraz elektrickým proudem.
c) Vyhněte se kontaktu s rotujícími prvky. Kontakt s rotujícími částmi elektrického nářadí, zejména příslušenstvím, může vést ke zranění.
d) Před odložením elektrického nářadí, vyčkejte, až se zastaví. Pracovní nářadí se může zablokovat a zapříčinit ztrátu kontroly nad elektrickým nářadím.
e) V případě, že se pracovní nářadí zablokuje, okamžitě vypněte elektrické zařízení. Připravte se na vysoké reakční momenty.
f) Nepoužívejte míchačku v prostředí s nebezpečím výbuchu. Nemíchejte rozpouštědla nebo látky obsahující rozpouštědla s teplotou vzplanutí nižší než 210 °C.
g) Neomotávejte napájecí kabel kolem žádné části krytu míchačky.
h) Michačka se smí spouštět a vypinat pouze tehdy, když je míchadlo ponořeno do nádoby.
i) Vždy je nutné se přesvědčit, zda je míchací nádoba příslušně aretována.
j) Během procesu michání do nádoby nevkládejte ruce ani jakékoliv předměty.

POZOR! Zařízení slouží k práci v uzavřených prostorách.

I přes použití konstrukce z podstaty věci bezpečné, používání zajišťujících prostředků a dodatečných ochranných prostředků, vždy existuje reziduální riziko poranění během práce.

Vysvětlivky k použitým piktogramům:

1234

6785

1. Přečtěte si tento návod k obsluze a respektujte v něm uvedená upozornění a bezpečnostní pokyny!
2. Druhá třída ochrany.
3. Používejte osobní ochranné prostředky (uzavřené ochranné brýle, chrániče sluchu, protiprachovou masku).
4. Před opravou zařízení odpojte.
5. Noste ochranný oděv.
6. Chraňte zařízení před vlhkem.
7. Zabraňte přístupu dětí k zařízení.
8. Používejte bezpečnostní obuv.

KONSTRUKCE A POUŽITÍ

Elektrická míchačka je elektrickým nářadím určeným k Nepalretržitému provozu, které se používá jak ve stavebnictví, tak i v jiných oblastech. Díky možnosti použití různých míchacích pracovních nástrojů, které jsou přizpůsobeny míchané látce, lze míchat cement, sádru, podlahové směsi, ušlechtilé omítky, barvy, obyčejné omítky, samonivelační malty a různé chemikálie. Množství jednorázově namíchaného výrobků závisí na jeho složení a na typu použitého pracovního nástroje.

Elektrické zařízení je nutné používat v souladu s jeho určením.

POPIS STRAN S VYOBRAZENÍMI

Níže uvedené číslování se vztahuje k prvkům zařízení znázorněným na vyobrazeních v tomto návodu.

1. Vřeteno míchačky
2. Spínač
3. Tlačítko pro blokování spínače
4. Kryt uhlíkového kartáče
5. Otočný ovladač pro regulaci otáček
6. Trn míchadla
7. Michadlo
8. Přepínač rychlostních stupňů

* Skutečný výrobek se může lišit od vyobrazení.

POPIS POUŽITÝCH GRAFICKÝCH OZNAČENÍ

POZOR

VÝSTRAHA

MONTÁŽ / NASTAVENÍ

INFORMACE

VYBAVENÍ A PŘÍSLUŠENSTVÍ

1. Trn míchadla - 1 ks
2. Míchadlo - 2 ks
3. Plochý klíč - 2 ks

PŘÍPRAVA K PRÁCI

MONTÁŽ MÍCHADLA

Odpojte elektrické nářadí od napájení.

Míchačka je vybavena 2 míchadly s různým určením.

Souběžné – je určeno pro slabé roztoky, jako jsou např. barvy, sádrové omítky, strukturální barvy.

Protiběžné – je určeno pro husté roztoky, jako jsou zednické malty, beton, lepidla, které obsahují písek, štěrk a keramzit.

• Našroubujte trn míchadla (6) na vřeteno míchačky (1) (obr. A).
• Našroubujte míchadlo (7) do trnu (6).

PROVOZ / NASTAVENÍ

ZAPÍNÁNÍ / VYPÍNÁNÍ

Sítové napětí musí odpovídat velikosti napětí uvedené na typovém štítku míchačky.

Míchačka je vybavena tlačítkem pro blokování spínače (3), které chrání před náhodným spuštěním.

Zapínání:

• Stiskněte tlačítko pro blokování spínače (3) (obr. B).
  • Stiskněte tlačítko spínače (2).

Vypnuti:

- Povolte tlačitko spínače (2).

REGULACE OTÁČEK

Na rukojeti míchačky je umístěn otočný knoflík pro regulaci otáček (5) (obr. C). Otáčky lze regulovat v rozsahu od 1 do 5. Otáčky můžete měnit při jednotlivých rychlostních stupních podle potřeb uživatele.

DVOUSTUPŇOVÝ PŘEPÍNAČ

Otáčky lze měnit pomocí dvoupolohového přepínače rychlostních stupňů (8) (obr. D). Nastavte přepínač pro změnu rychlostního stupně do příslušné polohy v závislosti na plánované činnosti.

• Poloha „1“ zaručuje nižší rychlost a vyšší točivý moment.
• Po otočení přepínače doprava do polohy „2“ se zvýší rychlost a sníží točivý moment.
• Pro nastavení zpět na nižší rychlost je třeba otočit přepínačem doleva.

Nikdy přepínač rychlostních stupňů nepřepínejte, když je míchačka v provozu. Mohlo by to vést k poškození elektrického nářadí. Pokud přepínač nelze přepnout, je nutno mírně pootočit vřetenem.

OBSLUHA MÍCHAČKY

• Přesvědčte se, zda síťové napětí činí 230 V AC.
• Připojte elektrické nářadí k napájecí síti.
• Při používání míchačku vždy pevně držte (oběma rukama).
• Elektronický regulátor umožňuje pomalé spouštění a ukončování michání, což zamezuje rozstříknutí míchaného materiálu.
• Otáčením otočného knoflíku regulátoru otáček (5) lze zvyšovat nebo snižovat otáčky vřetene.

PÉČE A ÚDRŽBA

Před zahájením jakýchkoliv činností souvisejících s instalací, seřizováním, nastavením, opravami nebo údržbou je nutné vytáhnout zástrčku napájecího kabelu ze síťové zásuvky.

ÚDRŽBA A SKLADOVÁNÍ

- Doporučuje se čistit zařízení ihned po každém použití.

• K čištění nepoužívejte vodu ani jiné kapaliny.

Nepoužívejte žádné čisticí prostředky nebo rozpouštědla, protože mohou poškodit plastové součásti.
- Čistěte zařízení suchým hadříkem nebo proudem stlačeného vzduchu s nízkým tlakem.
- Pravidelně čistěte ventilační otvory v krytu motoru, aby nedocházelo k přehřátí zařízení.
• Vyskytuje-li se na komutátoru nadměrné jiskření, nechte zkontrolovat stav uhlíkových kartáčů motoru osobou s příslušnými kvalifikacemi.
- Skladujte zařízení vždy na suchém místě mimo dosah dětí.

VÝMĚNA UHLÍKOVÝCH KARTÁČŮ

Opotrebované (kratší než 5 mm), spálené nebo prasklé uhlíkové kartáče motoru je třeba neprodleně vyměnit. Vždy je nutné vyměnit současně oba uhlíkové kartáče.

- Odšroubujte kryty uhlíkových kartáčů (4) (obr. E).

• Vyjměte opotřebované uhlíkové kartáče.
• Pomocí stlačeného vzduchu odstraňte případný uhlíkový prach.
• Vložte nové uhlíkové kartáče. Uhlíkové kartáče by měly jít volně zasunout do držáků kartáčů (obr. F).
• Namontujte kryty uhlíkových kartáčů (4).

Po provedení výměny uhlíkových kartáčů spustte zařízení bez zatížení a vyčkejte 1–2 minuty, až se uhlíkové kartáče přizpůsobí komutátoru motoru. Uhlíkové kartáče by měla vyměňovat pouze kvalifikovaná osoba za použití originálních dílů.

Veškeré závady je nutné nechat odstranit v autorizovaném servisu výrobce.

TECHNICKÉ PARAMETRY

JMENOVITÉ ÚDAJE

Míchačka 58G787
Parametr Hodnota
Napájecí napětí 230 V AC
Napájecí kmitočet 50 Hz
Jmenovitý výkon 1600 W
Rozsah otáček bez zatížení – Stupeň č. 1 250-500 min	-1
Rozsah otáček bez zatížení – Stupeň č. 2 400-800 min	-1
Závit vřetene M14
Třída ochrany II
Hmotnost 5,6 kg
Rok výroby 2019
58G787 znamená typ a určení stroje

ÚDAJE O HLUKU A VIBRACÍCH

Hladina akustického tlaku Lp	_A = 93 dB(A) K = 3 dB(A)
Hladina akustického výkonu Lw	_A = 104 dB(A) K = 3 dB(A)
Hodnota zrychlení a	_h = 2,95 m/s^2 K = 1,5 m/s^2

Informace týkající se hluku a vibrací

Informace týkající se hluku a vibrací

Hladina emise hluku zařízení byla popsána: úrovní emise akustického tlaku Lp A a úrovní akustického výkonu Lw A (kde K je nejistota měření). Vibrace, které zařízení vysílá, byly popsány hodnotou zrychlení vibrací a _h (kde K je nejistota měření).

Uvedené v tomto návodu: hladina emise akustického tlaku Lp A , úroveň akustického výkonu Lw A a hodnoty zrychlení vibrací a h byly naměřeny v souladu s normou EN 60745-1:2009+A11:2010. Uvedená úroveň vibrací a h může být použita ke srovnání zařízení a prvotnímu posouzení expozice vibracím.

Uvedená hladina vibrací je representativní pro základní použití zařízení. Je-li zařízení používáno pro jiné práce nebo s jinými pracovními nástroji, může být úroveň vibrací jiná. Na vyšší víbrace může mít vliv nedostatečná nebo prováděná nepříliš často údržba zařízení. Výše uvedené příčiny mohou způsobit navýšení expozice vibracím během celé doby provozu.

Pro presné zhodnocení expozice vibracím je potřeba zohlednit období, kdy je zařízení vypnuto nebo kdy je zapnuto, ale nepoužíváno k práci. Po důkladném zhodnocení všech faktorů může být celková expozice vibracím mnohem nižší.

K ochraně uživatele proti účinkům vibrací, je nutné zavést další bezpečnostní opatření, jako například: cyklická údržba zařízení a pracovních nástrojů, zajištění teploty rukou a vhodná organizace práce.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Elektricky napájené výrobky nevyhazujte spolu s domácim odpadem, nýbrž je odevzdejte k likvidaci v příslušných zavodech pro zpracování odpadu. Informace ohledné likvidace Vám poskytne prodejce nebo místní úřady. Použítá elektrická a elektronická zařízení obsahuji látky škodlivé pro životní prostředí. Nerecyklovaná zařízení predstavují potenciální nebezpeči pro životní prostředí a zdravi osob.

* Právo na provádění změn je vynrazeno.

„Grupa Topex Spółka z ograniczoną odpowiedzialności“, Spółka komandytowa se sidlem ve Varšavę, na ul. Pograniczna 2/4 (dale jen: „Grupa Topex“) informuje, że veškerá autorská prava k obsahu tohoto návodu (dale jen: „návod“), včetně m.j. textu, použitych fotografii, schémat, vykresů a také jego uspořadání, nálezi vyhradne firmé Grupa Topex a jsou právně chráněna podle zákona ze dne 4. února 1994, o autorských právech a právech příbuzných (sbírka zákonů z roku 2006 č. 90 położka 631 s pozdějšími změnamí). Kopirování, zpracovávání, zveřejňování či modifikování celého návodu jakož i jeho jednotlivých částí pro komerční účely bez písemného souhlasu firmy Grupa Topex je přísně zakázano a múže mit za následek občanskopravní a trestní stílnání.

PREKLAD PÔVODNÉHO NÁVODU NA POUŽITIE MIEŠAČKA 58G787

UPOZORNENIE: SKÓR, AKO PRISTÚPITE K POUŽÍVANIU ELEKTRICKÉHO NÁRADIA, POZORNE SI PREČÍTAJTE TENTO NÁVOD A USCHOVAJTE HO NA NESKORŠIE POUŽITIE.

PODROBNÉ BEZPEČNOSTNÉ PREDPISY

Elektrické náradie nepoužívajte v rozpore s jeho určením.

VYSVETLIVKY KU GRAFICKEJ ČASTI

Akékolívek poruchy musia byt odstránené autorizovaným servisom výrobcu.

TECHNICKÉ PARAMETRE

MENOVITÉ ÚDAJE

Hladina akustického tlaku Lp	_A = 93 dB(A) K = 3 dB(A)
Hladina akustického výkonu Lw	_A = 104 dB(A) K = 3 dB(A)
Hodnota zrýchlení a	_h = 2,95 m/s^2 K = 1,5 m/s^2
