ПОСІБНИК КОРИСТУВАЧА 58G787 Graphite

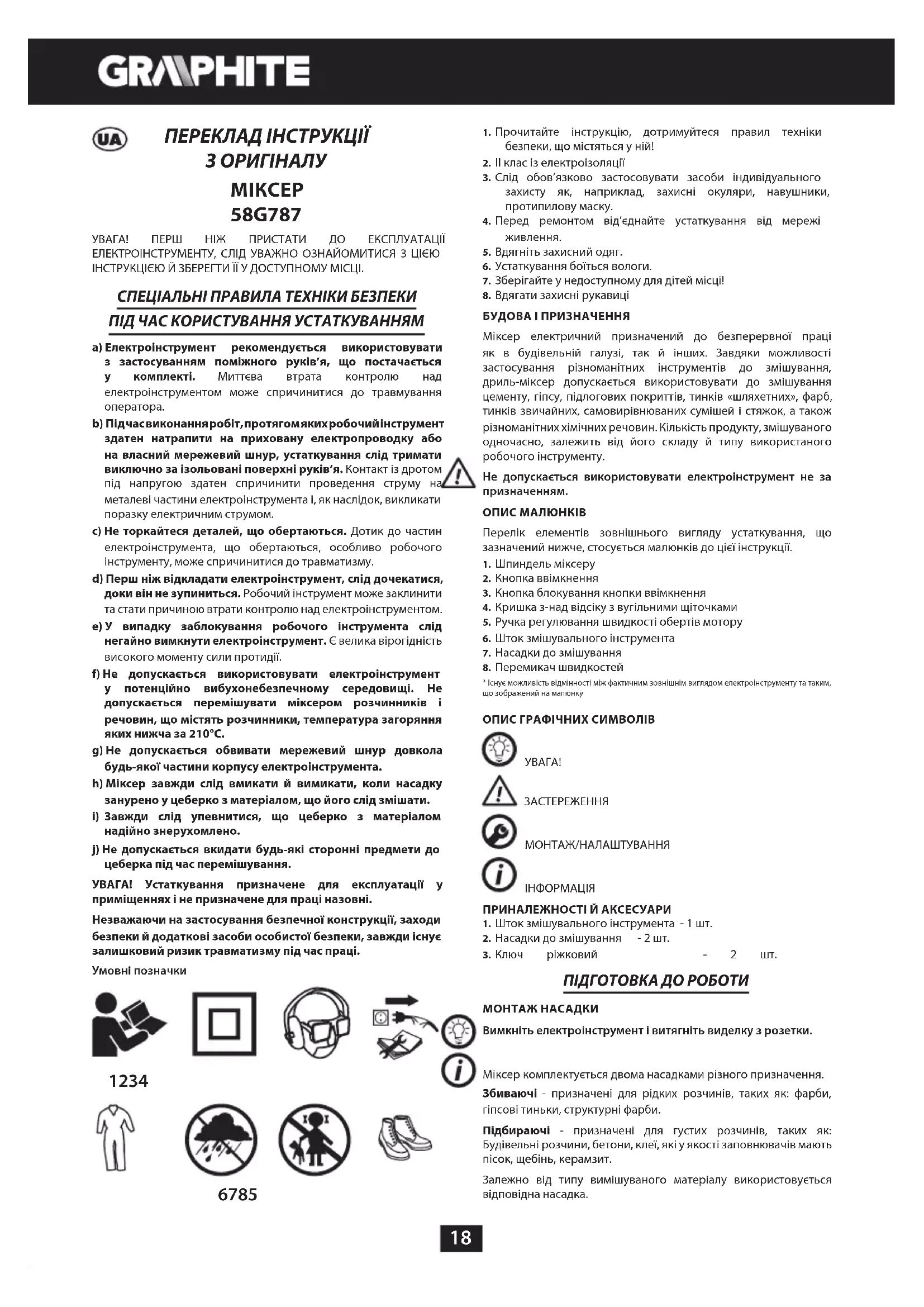

58G787 УВАГА! ПЕРШ НІЖ ПРИСТАТИ ДО ЕКСПЛУАТАЦІЇ ЕЛЕКТРОІНСТРУМЕНТУ, СЛІД УВАЖНО ОЗНАЙОМИТИСЯ З ЦІЄЮ ІНСТРУКЦІЄЮ Й ЗБЕРЕГТИ ЇЇ У ДОСТУПНОМУ МІСЦІ. СПЕЦІАЛЬНІ ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ ПІД ЧАС КОРИСТУВАННЯ УСТАТКУВАННЯМ a) Електроінструмент рекомендується використовувати з застосуванням поміжного руків’я, що постачається у комплекті. Миттєва втрата контролю над електроінструментом може спричинитися до травмування

b) Під час виконання робіт, протягом яких робочий інструмент здатен натрапити на приховану електропроводку або на власний мережевий шнур, устаткування слід тримати виключно за ізольовані поверхні руків’я. Контакт із дротом під напругою здатен спричинити проведення струму на металеві частини електроінструмента і, як наслідок, викликати поразку електричним струмом. c) Не торкайтеся деталей, що обертаються. Дотик до частин електроінструмента, що обертаються, особливо робочого інструменту, може спричинитися до травматизму. d) Перш ніж відкладати електроінструмент, слід дочекатися, доки він не зупиниться. Робочий інструмент може заклинити та стати причиною втрати контролю над електроінструментом. e) У випадку заблокування робочого інструмента слід негайно вимкнути електроінструмент. Є велика вірогідність високого моменту сили протидії. f) Не допускається використовувати електроінструмент у потенційно вибухонебезпечному середовищі. Не допускається перемішувати міксером розчинників і речовин, що містять розчинники, температура загоряння яких нижча за 210°C. g) Не допускається обвивати мережевий шнур довкола будь-якої частини корпусу електроінструмента. h) Міксер завжди слід вмикати й вимикати, коли насадку занурено у цеберко з матеріалом, що його слід змішати.

i) Завжди слід упевнитися, що цеберко з матеріалом

надійно знерухомлено. j) Не допускається вкидати будь-які сторонні предмети до цеберка під час перемішування. УВАГА! Устаткування призначене для експлуатації у приміщеннях і не призначене для праці назовні. Незважаючи на застосування безпечної конструкції, заходи безпеки й додаткові засоби особистої безпеки, завжди існує залишковий ризик травматизму під час праці. Умовні позначки

1. Прочитайте інструкцію, дотримуйтеся правил техніки

безпеки, що містяться у ній!

2. II клас із електроізоляції

3. Слід обов’язково застосовувати засоби індивідуального

захисту як, наприклад, захисні окуляри, навушники, протипилову маску.

4. Перед ремонтом від’єднайте устаткування від мережі

5. Вдягніть захисний одяг.

6. Устаткування боїться вологи.

7. Зберігайте у недоступному для дітей місці!

8. Вдягати захисні рукавиці

БУДОВА І ПРИЗНАЧЕННЯ Міксер електричний призначений до безперервної праці як в будівельній галузі, так й інших. Завдяки можливості застосування різноманітних інструментів до змішування, дриль-міксер допускається використовувати до змішування цементу, гіпсу, підлогових покриттів, тинків «шляхетних», фарб, тинків звичайних, самовирівнюваних сумішей і стяжок, а також різноманітних хімічних речовин. Кількість продукту, змішуваного одночасно, залежить від його складу й типу використаного робочого інструменту. Не допускається використовувати електроінструмент не за призначенням. ОПИС МАЛЮНКІВ Перелік елементів зовнішнього вигляду устаткування, що зазначений нижче, стосується малюнків до цієї інструкції.

2. Кнопка ввімкнення

3. Кнопка блокування кнопки ввімкнення

4. Кришка з-над відсіку з вугільними щіточками

5. Ручка регулювання швидкості обертів мотору

6. Шток змішувального інструмента

7. Насадки до змішування

8. Перемикач швидкостей

• Існує можливість відмінності між фактичним зовнішнім виглядом електроінструменту та таким, що зображений на малюнку ОПИС ГРАФІЧНИХ СИМВОЛІВ

ЗАСТЕРЕЖЕННЯ МОНТАЖ/НАЛАШТУВАННЯ

1. Шток змішувального інструмента - 1 шт.

2. Насадки до змішування - 2 шт.

3. Ключ ріжковий - 2 шт.

ПІДГОТОВКА ДО РОБОТИ МОНТАЖ НАСАДКИ Вимкніть електроінструмент і витягніть виделку з розетки. Міксер комплектується двома насадками різного призначення. Збиваючі - призначені для рідких розчинів, таких як: фарби, гіпсові тиньки, структурні фарби. Підбираючі - призначені для густих розчинів, таких як: Будівельні розчини, бетони, клеї, які у якості заповнювачів мають пісок, щебінь, керамзит. Залежно від типу вимішуваного матеріалу використовується відповідна насадка.19

• Вкрутіть хвостовик насадки (6) в шпиндель міксера (1) (мал. A).

• Вкрутіть насадку (7) в шток (6). ПОРЯДОК РОБОТИ/РОБОЧІ НАЛАШТУВАННЯ ВМИКАННЯ-ВИМИКАННЯ Напруга живлення у мережі повинна відповідати характеристикам, вказаним у таблиці на міксері. Міксер обладнано кнопкою блокування кнопки ввімкнення (3), що призначена для запобігання самочинного ввімкнення електроінструмента. Ввімкнення:

• Натисніть кнопку блокування кнопки ввімкнення (3) (мал. B).

• Натисніть кнопку ввімкнення (2).

• Відпустіть кнопку ввімкнення (2). РЕГУЛЮВАННЯ ШВИДКОСТІ ОБЕРТАННЯ На руків’ї міксера знаходиться коліщатко регулювання швидкості обертання (5) (мал. C). Діапазон швидкості від 1 до 5 допускається обирати в будь-якому з положень коліщатка регулювання швидкості (залежно від потреб користувача). ПЕРЕМИКАЧ НА 2 ШВИДКОСТІ Міксер обладнано перемикачем швидкостей на два положення (8), що уможливлює зменшення швидкості обертання (мал. D). Перемикач швидкості обертання встановлюється у положення, що відповідає характеру робіт, які виконуються.

• Позиція «1» відповідає нижчій швидкості й більшому моменту

• Після переведення перемикача праворуч у положення «2» отримують вищу швидкість і менший момент обертання.

• Щоб повернутися до попередньої швидкості слід перевести перемикач у ліве положення. Не допускається змінювати швидкість обертання (передачу) під час праці електроінструмента. Це може спричинитися до поламки електроінструменту. В разі якщо перемикач не перемикається (опір перемикача), злегка крутніть патрон довкола вісі. ЕКСПЛУАТАЦІЯ МІКСЕРА

• Упевніться, що напруга мережі складає 230 В зм.струму.

• Вставте виделку до розетки мережі живлення.

• Під час праці міксер ціпко тримайте обома руками.

• Електронний регулятор дозволяє виконувати повільний, без розбризкування, пуск і завершення змішування.

• Обертаючи коліщатко регулювання швидкості (5) встановіть бажану швидкість обертання шпинделя. ЗБЕРІГАННЯ ТА ОБСЛУГОВУВАННЯ Перш ніж регулювати, ремонтувати устаткування або виконувати регламентні роботи з ним, вимкніть електроінструмент кнопкою ввімкнення й витягніть виделку

• Чистити електроінструмент рекомендується безпосередньо після кожного використання.

• Не допускається чистити устаткування за допомогою води чи іншої рідини.

• Не допускається використовувати при цьому ані мийні засоби, ані розчинники, оскільки вони здатні пошкодити пластикові елементи електроінструменту.

• Устаткування допускається чистити виключно за допомогою сухої ганчірки, пензля або струменем стисненого повітря низького тиску.

• Вентиляційні щілини у корпусі двигуна належить утримувати у чистоті, щоб запобігти перегріванню електроінструмента.

• У разі появи надмірного іскрення комутатору електроінструмент слід передати кваліфікованому спеціалісту на перевірку стану вугільних щіточок двигуна.

• Електроінструмент зберігають в сухому місці, недоступному

ЗАМІНА ВУГІЛЬНИХ ЩІТОК Вугільні щіточки у двигуні, що зносилися (тобто коротші за 5 мм), спалені чи тріснуті, слід негайно замінити. Завжди слід заміняти обидві щіточки одночасно.

• Вигвинтіть кришки з-над щіточок (4) (мал. E).

• Витягніть зужити щітки.

• Слід усунути вугільний пил за допомогою стисненого повітря.

• Вставте нові вугільні щіточки. Щітки повинні вільно увійти до щітко утримувачів (мал. F).

• Встановити корпус відсіку щіточок (4). Після заміни щіток слід ввімкнути електроінструмент на яловому ході й зачекати прибл. 1-2 хвилини, поки щітки допасують до колектору електромотору. Заміну вугільних щіточок завжди слід доручати кваліфікованим спеціалістам і використовувати виключно оригінальні запчастини. У разі будь-яких неполадок слід звертатися до авторизованого сервісного центру виробника. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ НОМІНАЛЬНІ ХАРАКТЕРИСТИКИ Міксер 58G787 Характеристика Вартість Напруга живлення 230 В зм.стр. Частота струму 50 Гц Потужність номінальна 1600 Вт Швидкість обертів без навантаження, діапазон (передача І) 250-500 хв.

Швидкість обертів без навантаження, діапазон (передача ІІ) 400-800 хв.

Гвинт шпинделя M14 Клас електроізоляції II Маса 5,6 кг Рік виготовлення 2019 58G787 є позначкою типу та опису устаткування ІНФОРМАЦІЯ ПРО РІВЕНЬ ШУМУ І КОЛИВАНЬ Рівень тиску галасу Lp

= 93 dB(A) K = 3 dB(A) Рівень акустичної потужності Lw

= 104 dB(A) K = 3 dB(A) Значення вібрації (прискорення коливань):

Інформація щодо галасу та вібрації Рівень галасу, який утворюється устаткуванням, описаний шляхом: визначення рівня тиску галасу Lp

та рівня акустичної потужності Lw

(де K означає невпевненість вимірювання). Коливання, які утворюються устаткуванням, виражені значенням прискорення коливань a

(де K означає невпевненість вимірювання). Вказані у цій інструкції: рівень утворюваного тиску галасу Lp

, рівень акустичної потужності Lw

та значення прискорення коливань a

, ― виміряні згідно з нормою EN 60745-1:2009+A11:2010. Вказаний рівень коливань a

використовуватися до порівняльної характеристики пристроїв і до попередньої оцінки експозиції на коливання.20 Вказаний рівень коливань є репрезентативним виключно для основних функції експлуатації електроінструменту. Якщо електроінструмент експлуатується з іншою метою або з іншими робочими інструментами, рівень коливань може відрізнятися. Рівень коливань може збільшитися у випадку недостатніх або нерегулярних регламентних робіт із устаткуванням. Вищезгадані причини можуть викликати підвищену експозицію вібрації протягом усього періоду експлуатації. Для ретельного визначення експозиції вібрації слід взяти до уваги періоди, коли устаткування вимкнене або коли воно ввімкнене, але не використовується у роботі. Таким чином, після ретельного аналізу всіх факторів сумарна експозиція вібрації може виявитися суттєво меншою. З метою захисту користувача від наслідків вібрації слід впровадити додаткові заходи безпеки, такі як: регулярний догляд за устаткуванням і робочим інструментом, забезпечення відповідної температури рук, належна організація праці. ОХОРОНА СЕРЕДОВИЩА Зужиті продукти, що працюють на електричному живленні, не слід викидати разом з побутовими відходами, а утилізовувати в спеціальних закладах. Відомості про утилізацію можна отримати в продавця продукції чи в органах місцевої адміністрації. Відпрацьовані електричні та електронні прилади містять речовини, що не є сприятливими для природного середовища. Обладнання, що не передається до переробки, може становити небезпеку для середовища та здоров’я людини.* Виробник залишає за собою право вносити зміни.«Grupa Topex Spółka z ograniczoną odpowiedzialnością» Spółka komandytowa, з юридичною адресою в Варшаві, ul. Pograniczna 2/4, (тут і далі згадуване як «Grupa Topex») сповіщає, що всі авторські права на зміст даної інструкції (тут і далі називаної «Інструкція»), в тому на її текст, розміщені світлини, схематичні рисунки, креслення, а також розташування текстових і графічних елементів належать виключно до Grupa Topex і застережені відповідно до Закону від 4 лютого 1994 року «Про авторське право й споріднені права» (див. орган держдруку Польщі «Dz. U.» 2006 № 90 п. 631 з подальш. зм.). Копіювання, переробка, публікація, переробка в комерційних цілях всієї Інструкції чи окремих її елементів без письмового дозволу Grupa Topex суворо заборонене. Недотримання до цієї вимоги тягне за собою цивільну та карну відповідальність
