NÁVOD K OBSLUZE Cost Manager TECHNOLINE

COST MANAGER – návod k obsluze

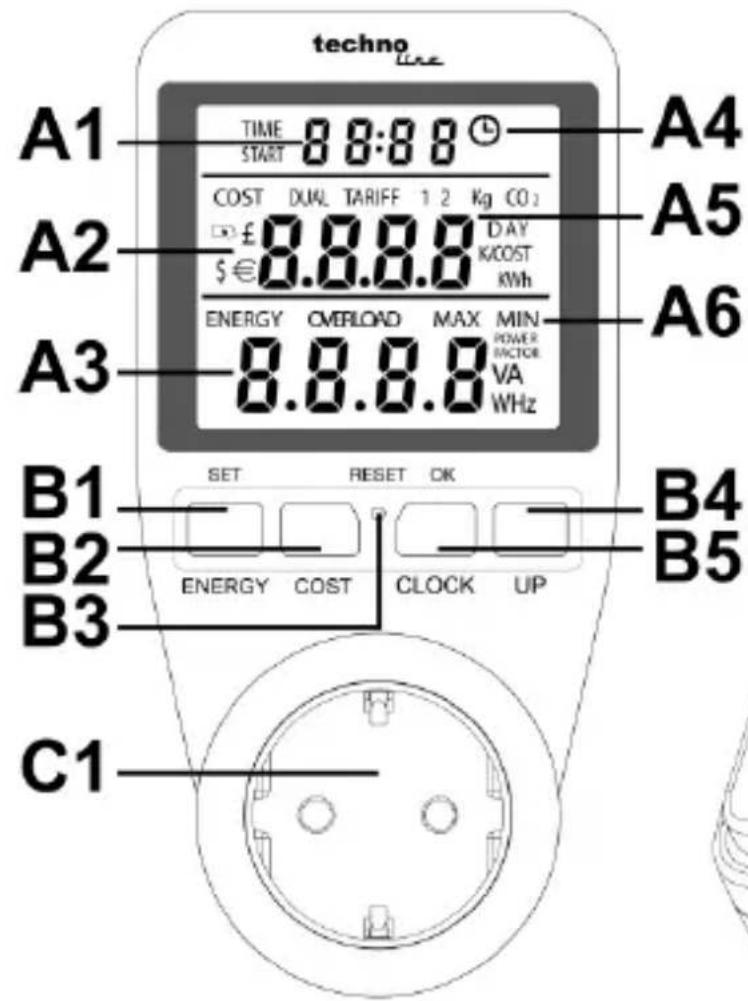

Přehled

techno A1 TIME 8:8:88 START COST DUAL TARIFF 1 2 Kg CO2 £ 8.8.8.8 DAY $€ K/COST kWh A2 ENERGY OVERLOAD MAX MIN POWER MOTOR VA WHz A3 8.8.8.8 B1 SET RESET OK B2 ENERGY COST CLOCK UP B3 B4 B5 C1

C2 C3

A – displej

A1 – Čas/odpočítávání

A2 – Ikony měn

A3 – Energie/zobrazení přetížení

B – tlačítka

B1 – Tlačítko SET / ENERGY

B2 – Tlačítko COST

B3 – Tlačítko RESET

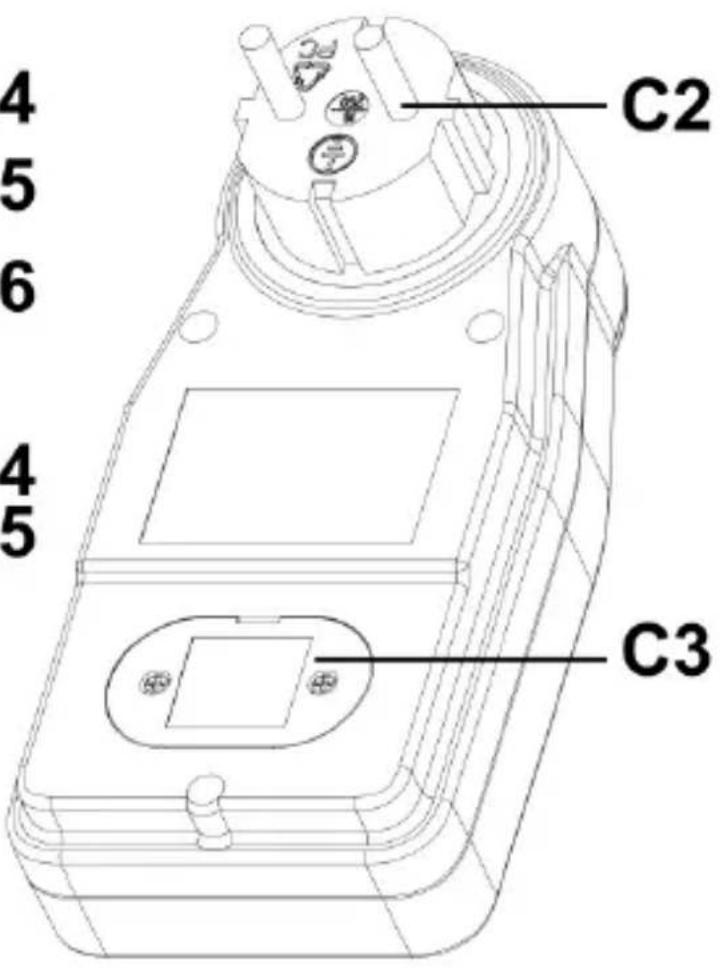

C - Kryt

C1 – Zásuvka pro spravované zařízení

C2 – Zástrčka do elektrické zásuvky

A4 – Ikona hodin

A5 – Náklady/tarif (1/2)/CO₂/denní zobrazení

A6 – Ikony MAX/MIN

B4 – Tlačítko UP

B5 – Tlačítko OK / CLOCK

C3 – Prostor pro baterie

Funkce

Cost Manager je elektronické zařízení s dvojím zobrazením tarifních nákladů, které dokáže měřit energii a náklady domácích spotřebičů a pomáhá uživatelům snižovat účty za elektřinu a emise uhlíku.

Provozní kroky

Vytáhněte bezpečnostní pásek z prostoru pro baterie, aby se knoflíkové baterie připojily do COST MANAGER a poskytly mu záložní napájení pro bezpečné nastavení.

Poté připojte elektrické spotřebiče k COST MANAGER a připojte jej k napájení domácnosti. COST MANAGER je nyní připraven a spustí se v režimu zobrazení s hodinami.

Výměna baterií

Dojde-li k vybití baterií a je třeba je vyměnit, odpojte COST MANAGER od elektrických spotřebičů a domácí elektrické sítě. Odšroubujte šrouby, které drží kryt prostoru pro baterie, a kryt sejměte. Vyměňte 2× knoflíkové baterie LR44 za nové baterie, znovu zavřete kryt prostoru pro baterie a utáhněte šrouby. Opětovně připojte COST MANAGER k elektrickým spotřebičům a k domácí elektrické síti.

Režim zobrazení

Po zapnutí se na LCD displeji COST MANAGER na 3 sekundy zobrazí celý jeho obsah a poté se začne zobrazovat čas, náklady a energie.

Poznámka:

Po 10 sekundách bez provozu se LCD displej vypne, aby se šetřila energie, ale operace budou na pozadí stále aktivní.

Zobrazení hodin

V horním řádku se zobrazí ikona (hodiny) a 0:00. V prvních 60 minutách (0:00 až 0:59) první číslo zobrazuje minuty a následující číslo sekundy. Po prvních 60 minutách (1:00 až 23:59) se jako první číslo zobrazují hodiny a jako druhé číslo minuty.

Nastavení hodin

Stiskněte a podržte tlačítko „CLOCK“ po dobu 3 sekund a ikona (hodiny) začne blikat, zatímco COST MANAGER přejde do režimu nastavení času. Čísla vlevo blikají (hodiny) a stisknutím tlačítka „UP“ lze nastavit hodiny. Stiskněte tlačítko „SET“ a začnou blikat čísla vpravo

(minuty), stisknutím tlačítka „UP“ lze nastavit minuty.

Stisknutím tlačítka „SET“ se vrátíte k nastavení hodin nebo stisknutím tlačítka „CLOCK“ ukončíte režim nastavení a vrátíte se k zobrazení hodin.

Změna mezi zobrazením hodinového času a počítaného času

Jedním stisknutím tlačítka „CLOCK“ přepnete mezi zobrazením hodinového času a počítaného času. Stisknete-li například tlačítko „CLOCK“, když se na LCD displeji zobrazuje čas hodin, změní se na počítaný čas. První řada zobrazuje hodinovou a minutovou část, druhá řada zobrazuje denní část (rozsah:0,000–9999 dní).

Ikona zmizí, zatímco na LCD displeji se zobrazí počítaný čas.

Při přepnutí zpět na zobrazení hodin se opět zobrazí ikona

Zobrazení počítaného času

Když COST MANAGER zjistí přetížení napájení o 2 W, začne počítat čas a na LCD displeji se zobrazí 0:00. V prvních 60 minutách (0:00 až 0:59) první číslo zobrazuje minuty a následující číslo sekundy. Po prvních 60 minutách (1:00 až 23:59) se jako první číslo zobrazují hodiny a jako druhé číslo minuty. Je-li čas delší než 24 hodin, počítaný čas se vynuluje na 0:00.

Zobrazení nákladů

Druhý řádek zobrazuje elektrický náboj a podobné hodnoty, stisknutím tlačítka „COST“ můžete procházet různé možnosti zobrazení:

Objem kg CO₂ (rozsah: 0,000 až 9999 kg CO₂, 1 kWh se změní na 0,998 kg CO₂) →

Rychlost elektrického náboje (rozsah: 0,000 až 9999 COST/kWh, výchozí hodnota systému je 1,00 COST/kWh)

Poznámka:

Při zobrazení elektrického náboje a ceny na displeji LCD je vždy viditelný symbol příslušné měny. Počáteční měna v továrním nastavení je nastavena na hodnotu .

Nastavení nákladů

Stisknutím a podržením tlačítka „COST“ po dobu 3 sekund přejděte do režimu nastavení elektrického náboje a poté nastavte následující:

- Tento COST MANAGER má čtyři druhy symbolů měny, například

(symbol peněz); £ (libra); \$ (americký dolar); € (euro).

Stisknutím tlačítka „UP“ zvolte požadovaný symbol, poté jej stisknutím tlačítka „OK“ vyberte a pokračujte.

• Po dokončení nastavení měny stiskněte tlačítko „UP“ pro výběr tarifu. Jednoduchý tarif je „TARIFF 1“, dvojí tarif je „DUAL TARIFF“. Stisknutím tlačítka „UP“ přepínejte mezi možnostmi a stisknutím tlačítka „OK“ vyberte a pokračujte.
• Zvolíte-li „DUAL TARIFF“, stiskněte tlačítko „SET“ pro výběr blikajícího čísla (druhý řádek LCD), poté stiskněte tlačítko „UP“ pro nastavení sazby (rozsah: 0,000 až 9999 COST/kWh). Stisknutím tlačítka „OK“ volbu vyberte a pokračujte.
• Poté se na LCD displeji zobrazí „time start“, stiskněte tlačítko „SET“ pro výběr blikajícího čísla (první pozice na LCD displeji), poté stiskněte tlačítko „UP“ pro nastavení (rozsah prvních dvou čísel: 0–23; rozsah posledních dvou čísel: 0–59). Stisknutím tlačítka „OK“ volbu vyberte a pokračujte. Stisknutím tlačítka „COST“ uložte a ukončete režim nastavení a vraťte se do původního zobrazeného režimu LCD.

Poznámky:

• Zvolíte-li jednoduchý tarif „TARIFF 1“, stačí nastavit sazbu „TARIFF 1“, poté stisknout tlačítko „COST“ pro uložení a ukončení režimu nastavení a návrat do původního režimu zobrazení na LCD displeji.
• Při nastavování parametru ceny se zobrazí příslušný symbol měny.
• Je-li systém v režimu „DUAL TARIFF“, znamená ukončený tarif 2 začátek tarifu 1; ukončený tarif 1 znamená začátek tarifu 2.

Zobrazení a nastavení parametrů elektrické energie

- Třetí řádek zobrazuje výkon, napětí a podobné hodnoty, stisknutím tlačítka „ENERGY“ můžete procházet různé možnosti zobrazení:

Současný výkon (rozsah: 0,000 až 9999 W) →

Současné napětí (rozsah: 0,000 až 9999 V) →

Současná frekvence (rozsah: 0,000 až 9999 Hz) →

Současný proud (rozsah: 0,000 až 9999 A) →

Současný účiník (0,000 až 1,000 účiník) →

MAX přetížení ve wattech (rozsah: 0,000–9999 W) →

MIN přetížení ve wattech (rozsah: 0,0 W–9999 W) →

Nastavení alarmu přetížení ve wattech (rozsah: 0,000–9999 W).

- Stisknutím tlačítka „ENERGY“ po dobu delší než tři sekundy přejděte do nastavení „OVERLOAD“ ve wattech a na obrazovce bude blikat

„OVERLOAD“. Stisknutím tlačítka „SET“ vyberte bod a poté stisknutím tlačítka „UP“ nastavte vybraný bod. Stisknutím tlačítka „ENERGY“ uložte a ukončete režim nastavení a vraťte se do původního zobrazeného režimu LCD.

Poznámky:

- Stisknete-li tlačítko, ale neprovedete žádnou reakci, funkce OVERLOAD se automaticky ukončí.

- Když aktuální výkon zátěže překročí parametr přetížení, který byl předtím nastaven, bude stále blikat „OVERLOAD“, což znamená nebezpečí a má bezpečnostní mezeru, což je původní nastavený parametr 3680 W.

Všeobecné informace

• Na displeji LCD se vždy zobrazí symbol „COST“, který je v levém horním rohu druhého řádku, a „ENERGY“, který je v levém horním rohu třetího řádku.
• Mimo nastavení nemá tlačítko „UP“ žádnou funkci.
• V režimu nastavení stiskněte a podržte tlačítko „UP“ pro rychlé nastavení hodnoty.

Řešení problémů:

• Zkontrolujte, zda se používá připojený zdroj napájení.
• Zkontrolujte, zda lze baterie v COST MANAGER normálně používat.
- Je-li zobrazení abnormální nebo nereaguje, stiskněte na COST MANAGER tlačítko „RESET“.

Prohlášení o shodě

Společnost Technotrade prohlašuje, že tento výrobek COST MANAGER vyhovuje nezbytným požadavkům a dalším příslušným ustanovením směrnice 2014/30/EU a směrnice ROHS 2011/65/ES. Originál prohlášení o shodě EU lze nalézt na webu: www.technoline.de/doc/4029665000886

Technické údaje

Normální provozní napětí: 230 V stř./50 Hz

Zátěžový proud: MAX: 16 A

Pracovní rozsah napětí: 175 V stř. až 276 V stř.

Rozsah zobrazení času: 0 sekund až 9999 dní

Rozsah zobrazení výkonu: 0,000 až 9999 W

Rozsah zobrazení napětí: 0,000 až 9999 V

Rozsah zobrazení proudu: 0,000 až 9999 A

Rozsah zobrazení frekvence: 0,000 až 9999 Hz

Rozsah rychlosti dodávky elektriny: 0,000 až 99,99 COST/kWh

Rozsah celkové spotřeby nákladů: 0,000 až 9999 tisíc (ve vybrané měně)

Rozsah celkového objemu CO₂: 0,000 až 9999 kg

Rozsah celkové spotřeby energie: 0,000 až 9999 kWh

Provozní podmínky:

Pracovní napětí: 175 V stř. až 276 V stř.

Frekvence napětí: 45 až 65 Hz

Pracovní proud: ≤16 A

Pracovní teplota: -10 až 50 °C

Pracovní vlhkost: 15 % až 80 %

Pracovní nadmořská výška: ≤2000 km

Bezpečnostní opatření

• Toto zařízení je určeno k používání pouze ve vnitřních prostorách.
• Nevystavujte jednotku působení nadměrné síly ani oťresům.
• Nevystavujte jednotku extrémním teplotám, přímému slunečnímu svitu, prachu či vlhkosti.
• Neponořujte do vody.
• Vyhněte se kontaktu s jakýmkoliv korozivním materiálem.
• Nevhazujte jednotku do ohně, hrozí nebezpečí exploze.
• Neotevírejte vnitřní kryt a nemanipulujte s žádnými součástkami této jednotky.

Bezpečnostní opatření u baterií

• Používejte pouze alkalické baterie, nikdy ne dobíjecí baterie.
  • Vložte baterie se správnou polaritou (+/−).
  • Vždy vyměňte kompletní sadu baterií.
• Nikdy nemíchejte dohromady použité a nové baterie.
• Slabé baterie okamžitě vyjměte.
• Jestliže zařízení nepoužíváte, vyjměte z něj baterie.
• Baterie nenabíjejte a nevhazujte je do ohně – mohou explodovat.
• Baterie skladujte mimo dosah kovových předmětů, kontakt s nimi může způsobit zkrat.
• Nevystavujte baterie extrémním teplotám, vlhkosti či přímému

slunečnímu svitu.

- Veškeré baterie skladujte mimo dosah dětí. Hrozí riziko udušení.

Výrobek používejte pouze k zamýšlenému účelu!

Likvidace baterií podle předpisů

Staré baterie nepatří do domovního odpadu, protože by mohly ohrožovat zdraví a poškodit životní prostředí. Použité baterie můžete zdarma vrátit prodejci a do sběrných míst. Jako koncoví uživatelé jste vázáni zákonem použité baterie vrátit distributorům a do jiných sběrných míst!

Povinnosti dle zákona o elektrických zařízeních

Tento symbol znamená, že po ukončení životnosti elektrického zařízení je nutno jej likvidovat odděleně od běžného domovního odpadu. Zařízení vrat'te do místního sběrného místa nebo centra pro recyklaci. To platí pro všechny země Evropské unie a ostatní evropské země se samostatným systémem shromažd'ování odpadu.
