WS 9175 - Teploměr TECHNOLINE - Bezplatný návod k obsluze

Typ produktu	Bezdrátový digitální teploměr s venkovním čidlem
Značka	TECHNOLINE
Model	WS 9175
Napájení základnové stanice	2 baterie AAA/LR03 (mikro) nejsou součástí
Napájení venkovního čidla	2 baterie AA/LR06 (mignon) nejsou součástí
Rozsah měření vnitřní teploty	0°C až 50°C (32°F až 122°F)
Rozsah měření venkovní teploty	-39,9°C až 59,9°C (-39,8°F až 139,8°F)
Vysílací frekvence	433 MHz
Maximální vysílací výkon	8 dBm
Dosah přenosu	Až 30 m (100 stop) na volném prostranství
Displej	LCD s časem, vnitřní a venkovní teplotou, min/max
Hlavní funkce	Zobrazení času 12/24h, teplota ve °C nebo °F, paměť min/max, ruční nastavení času
Údržba a čištění	Otřete měkkým suchým hadříkem. Nepoužívejte rozpouštědla ani abrazivní prostředky. Chraňte před vlhkostí a nárazy.
Bezpečnost	Používejte pouze alkalické nenabíjecí baterie. Dodržujte polaritu. Nevystavujte ohni, vodě ani extrémním teplotám. Uchovávejte mimo dosah dětí.
Náhradní díly a opravitelnost	Nejsou k dispozici žádné náhradní díly. Zařízení není uživatelsky opravitelné. Po skončení životnosti odevzdejte do sběrného místa pro elektroodpad.
Obecné informace	V souladu se směrnicemi 2014/53/EU a ROHS 2011/65/CE. Prohlášení o shodě k dispozici na vyžádání.

Často kladené otázky - WS 9175 TECHNOLINE

Jak ručně nastavit čas ?

Podržte tlačítko SET po dobu 3 sekund. Režim 12/24h bliká: pomocí + vyberte. Stiskněte SET, blikají hodiny: nastavte pomocí +. Znovu stiskněte SET, blikají minuty: nastavte pomocí +. Stiskněte SET pro potvrzení a ukončení.

Jak přepínat mezi °C a °F ?

Stiskněte tlačítko °C/°F (nebo SET/°C/°F) pro přepínání mezi stupni Celsia a Fahrenheita.

Jak zobrazit minimální a maximální teploty ?

Stiskněte tlačítko MEM jednou pro zobrazení maxima, dvakrát pro minima, třikrát pro návrat k aktuálním hodnotám. Pro reset podržte MEM po dobu 3 sekund.

Proč se venkovní čidlo nepřipojuje ?

Ujistěte se, že baterie v čidle jsou správně vloženy a že základnová stanice je od čidla vzdálena méně než 30 m bez výrazných překážek (betonové zdi, elektrické spotřebiče, kovové konstrukce). Připojení může trvat až 3 minuty; během vyhledávání bliká ikona antény.

Jaké baterie použít a jak je vyměnit ?

Základnová stanice: 2 baterie AAA/LR03. Venkovní čidlo: 2 baterie AA/LR06. Používejte alkalické nenabíjecí baterie. Dodržujte polaritu (+/-). Vyměňte všechny baterie současně.

Jaký je maximální dosah přenosu ?

Dosah může být až 30 metrů (100 stop) na volném prostranství. Překážky (zdi, stromy atd.) dosah snižují, někdy až o polovinu.

Jak čistit teploměr ?

Použijte měkký suchý hadřík. Nepoužívejte chemické prostředky, rozpouštědla ani abrazivní houbičky. Neponořujte zařízení do vody.

Co dělat, když je displej abnormální nebo zamrzlý ?

Vyjměte baterie z obou zařízení, počkejte 30 sekund a poté je vložte zpět. Tím se resetuje připojení. Pokud problém přetrvává, zkontrolujte stav baterií a vzdálenost.

Jak zlikvidovat zařízení po skončení životnosti ?

Nevyhazujte zařízení do směsného odpadu. Odevzdejte jej do sběrného místa pro elektrická a elektronická zařízení (DEEE) nebo v obchodě. Použité baterie odevzdejte do příslušných sběrných nádob.

Mohu teploměr používat venku ?

Základnová stanice je určena pouze pro vnitřní použití. Venkovní čidlo je odolné vůči povětrnostním vlivům, ale nesmí být ponořeno. Umístěte čidlo mimo přímý déšť a slunce.

NÁVOD K OBSLUZE WS 9175 TECHNOLINE

• Ruční nastavení času.
• Zobrazení teploty ve °C nebo °F.
  • 12/24hodinové zobrazení času.
• Zobrazení pokojové/venkovní teploty a MIN/MAX pokojové/venkovní teploty

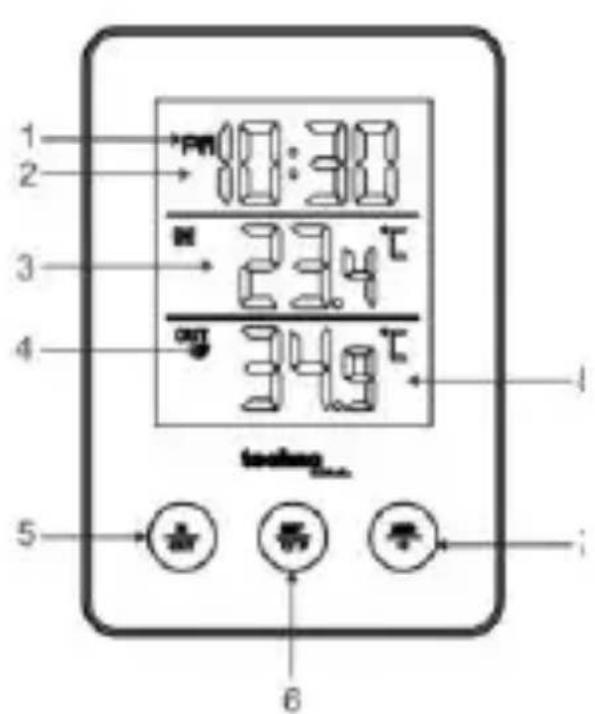

LCD OBRAZOVKA A NASTAVENÍ

1 2 3 4 5 6 7 8:30 23.4℃ 34.9℃ tuning...

9 10

1 Ikona PM/AM
2 Čas
3 Pokojová teplota:
4 Ikonu signálu RC
5 Tlačítko pokojová/venkovní
6 Tlačítko Nastavit/°C/°F
7 Tlačítko Mem/+
8 Venkovní teplota

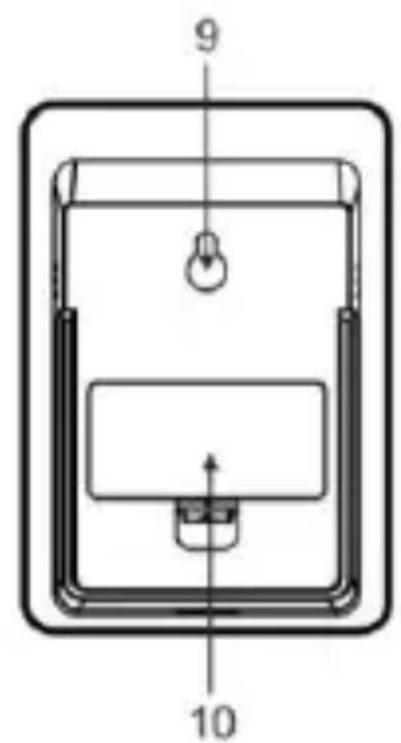

9 Otvor pro montáž na stěnu
10 Prostor pro baterie

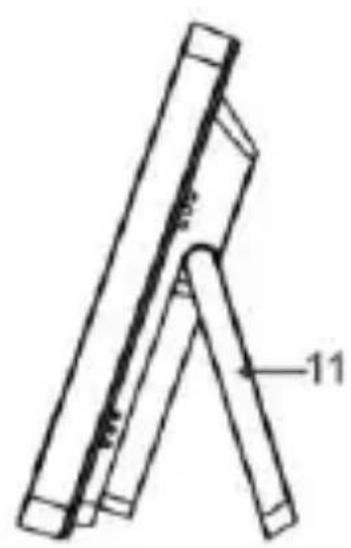

11 Stojan

Bezdrátový vzdálený snímač (vysílač)

• Frekvence vysílače: 433,92 MHz.
- Rozsah prěnosu je až 30 m.

- Otevřete prostor pro baterie na zadní straně venkovního dálkového snímače a vložte 2x AA baterie. Dbejte na správnou polaritu. Zavřete prostor pro baterie

- Otevřete prostor pro baterie na zadní straně základnové stanice a vložte 2x AAA baterie. Dbejte na správnou polaritu. Zavřete prostor pro baterie.

- Po vložení baterií se všechny ikony na displeji LCD krátce na 3 sekundy rozsvítí.

- Základnová stanice nyní začne navazovat spojení s venkovním snímačem. Tato operace trvá asi 3 minuty a je na základnové stanici signalizována blikajícím symbolem přijímací rádiové antény v části displeje

„OUTDOOR“.

Ruční nastavení času:

• Stisknutím tlačítka „SET“ po dobu asi 3 sekund potvrdíte nastavení, začne blikat 12/24 hodinové zobrazení času.
  Stisknutím tlačítka „+“ nastavte správný 12/24 hodinový režim.
• Dalším stisknutím tlačítka „SET“ potvrdíte nastavení, začne blikat zobrazení hodin. Stisknutím tlačítka „+“ nastavte správnou hodinu.
• Dalším stisknutím tlačítka „SET“ potvrdíte nastavení, začne blikat zobrazení minut. Stisknutím tlačítka „+“ nastavte správnou minutu.
• Dalším stisknutím tlačítka „SET“ potvrdíte nastavení, dokončíte postup nastavení a vstoupíte do režimu zobrazení času.

Poznámka:

- Po uplynutí 30 sekund bez stisknutí jakéhokoli tlačítka se hodiny automaticky přepnou z režimu nastavení času do režimu zobrazení času.

Zobrazení teploty ve °C nebo °F:

- Teplota je zobrazena ve °C nebo °F. Stisknutím tlačítka „°C/°F“ mezi těmito jednotkami přepínáte.

Zobrazení maximální a minimální teploty:

- Chcete-li přepínat mezi maximální a minimální venkovní teplotou, stiskněte tlačítko „MEM“.

- Jedním stisknutím zobrazíte maximální pokojové/venkovní teploty.

- Dvojím stisknutím zobrazíte minimální pokojové/venkovní teploty.

- Trojím stisknutím se vrátíte na hodnoty aktuálních teplot.

- Chcete-li vynulovat maximální a minimální teploty, stiskněte a podržte tlačítko „MEM“ po dobu asi 3 sekund. Dojde k vynulování všech údajů o minimální a maximální teplotě zaznamenaných až do aktuálně zobrazených hodnot.

Zobrazení POKOJOVÉIVENKOVNÍ teploty:

- Stiskněte tlačítko „IN / OUT" pro přepnutí polohy vnitřní a venkovní teploty na displeji.

Technotrade tímto prohlašuje, že tento WS9175 je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 2014/53/EU a ROHS 2011/65/ES. Originál EU prohlášení o shodě lze nalézt na:

Rozsahy vnitřního měření: 0 °C (32 °F) \~ 50 °C (122 °F)

Rozsah venkovní teploty: -39,9°C (-39,8°F) \~ 59,9°C (139,8°F)

Baterie: 2 x AAA/LR03 Micro pro základnovou stanici

2 x AA/LR06 Mignon pro venkovní snímač.

Přenosová frekvence: 433 MHz

Maximální prěnosový výkon: 8 dBm

Vlivy prostředí na příjem signálu

Stejně jako u všech bezdrátových zařízení může být příjem stanice případně ovlivněn následujícími okolnostmi:

• Dlouhá prěnosová vzdálenost
• Umístění mezi vysokými stavbami

• Umístění uvnitř betonových staveb

• Blízkost elektrických zařízení (počítačů, televizorů apod.) a kovových předmětů

• Umístění uvnitř jedoucích vozidel

Stanici umístěte na místě s optimálním signálem, to znamená v blízkosti okna a mimo dosah vlivu kovových povrchů nebo elektrických zařízení.

Mějte na paměti, že venkovní vysílač má optimální prénosový dosah pouze v otevřeném prostoru bez jakýchkoli překážek.

Jakákoli překážka mezi vysílačem a stanicí (střecha, stěny, podlahy, stropy, vzrostlé stromy apod.) sníží přenosový dosah na polovinu.

Bezpečnostní opatření

• Tato jednotka je určena pro použití ve vnitřních prostorách.

• Nevystavujte jednotku působení nadměrné síly ani otřesům.

• Nevystavujte jednotku extrémním teplotám, přímému slunečnímu svitu, prachu či vlhkosti.

• Neponořujte do vody.
  • Vyhněte se kontaktu s jakýmkoliv korozivním materiálem.
• Nevhazujte jednotku do ohně, hrozí nebezpečí exploze.
• Neotevírejte vnitřní kryt a nemanipulujte s žádnými součástkami této jednotky.

Bezpečnostní opatření u baterií

• Používejte pouze alkalické baterie, nikdy ne dobíjecí baterie.
• Vložte baterie se správnou polaritou (+/-).
• Vždy vyměňte kompletní sadu baterií.
• Nikdy nemíchejte dohromady použité a nové baterie.
• Slabé baterie okamžitě vyjměte.
• Jestliže zařízení nepoužíváte, vyjměte z něj baterie.
• Baterie nenabíjejte a nevhazujte je do ohně – mohou explodovat.
• Baterie skladujte mimo dosah kovových předmětů, kontakt s nimi může způsobit zkrat.
• Nevystavujte baterie extrémním teplotám, vlhkosti či

přímému slunečnímu svitu.

- Veškeré baterie skladujte mimo dosah dětí. Hrozí riziko udušení.

Výrobek používejte pouze k zamýšlenému účelu!

Likvidace baterií podle předpisů

Staré baterie nepatří do domácího odpadu, protože mohou způsobit škody na zdraví a životním prostředí. Použité baterie můžete zdarma vrátit prodejci a do sběrných míst. Jako koncoví uživatelé jste vázáni zákonem použité baterie vrátit distributorům a do jiných sběrných míst!

Povinnosti dle zákona o elektrických zařízeních

Tento symbol znamená, že elektrická zařízení na konci jejich životnosti je třeba likvidovat odděleně od běžného domácího odpadu. Zařízení vrat’te do místního sběrného místa nebo centra pro recyklaci. To platí pro všechny země Evropské unie a ostatní evropské země se samostatným systémem

shromažd'ování odpadu.
