ESE 3000 i - Generátor Endress - Bezplatný návod k obsluze

Typ produktu	Střídačový generátor (invertor)
Značka	Endress
Model	ESE 3000 i
Trvalý výkon (PRP)	3000 W
Maximální výkon (LTP)	3300 W
Jmenovité napětí	230 V ~1
Frekvence	50 Hz
Jmenovitý proud	13 A
Typ alternátoru	Měnič
Motor	1 válec 4-taktní OHV, 171 cm³
Chlazení	Nucený vzduch
Objem nádrže	6,8 L
Spotřeba při 75% zatížení	1,3 L/h
Výdrž při 75% zatížení	Cca 5 h
Hladina akustického tlaku ve 7 m	68 dB(A)
Hmotnost (připraveno k provozu)	41 kg
Rozměry (D x Š x V)	588 x 442 x 452 mm
Stupeň krytí alternátoru	IP 23
Výstup DC baterie	12 V / 8,3 A
USB výstup	5 V / 2,1 A
Startování	Elektrické a ruční (naviják)
Speciální funkce	ECOtronic (proměnné otáčky), multifunkční displej ECD 03
Údržba motorového oleje	Výměna po 25 h, poté každých 100 h (0,6 l, 10W-30)
Údržba vzduchového filtru	Čištění každých 50 h, výměna v případě potřeby
Údržba zapalovací svíčky	Kontrola každých 100 h, mezera 0,7-0,8 mm
Bezpečnost	Vypnutí při nízké hladině oleje, ochrana proti přetížení, jistič
Náhradní díly	K dispozici na endressparts.com

Často kladené otázky - ESE 3000 i Endress

Jaký je maximální výkon generátoru ESE 3000 i?

Maximální výkon (LTP) je 3300 W a trvalý výkon (PRP) je 3000 W.

Jak nastartovat generátor?

Dvě metody: elektrické startování (startovací spínač) nebo ruční (naviják startéru). Ujistěte se, že palivový kohout je otevřený a ventilace nádrže je v poloze ON.

Jak aktivovat režim ECOtronic?

Přepněte přepínač režimu ECO na ovládacím panelu do polohy 'I' (Zapnuto). Otáčky motoru se automaticky přizpůsobí zátěži, čímž se sníží spotřeba a hluk.

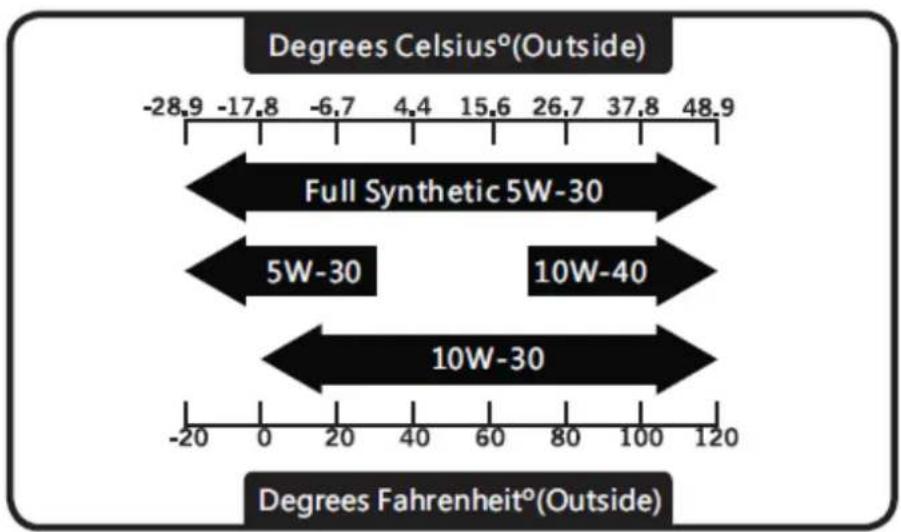

Jaký typ motorového oleje použít?

Použijte vícegradní motorový olej 10W-30 pro 4taktní motory. Ve velmi chladném nebo velmi horkém klimatu se řiďte tabulkou viskozity v návodu.

Kdy je nutné vyměnit motorový olej?

Po prvních 25 hodinách provozu, poté každých 100 hodin (nebo alespoň jednou ročně). Množství oleje je 0,6 litru.

Jak udržovat vzduchový filtr?

Čistěte filtrační vložku každých 50 hodin provozu. Vyjměte ji, umyjte v mýdlové vodě, osušte, nasákněte novým motorovým olejem a vyždímejte přebytek. V případě poškození ji vyměňte.

Co dělat, když generátor nestartuje?

Zkontrolujte hladinu paliva, motorového oleje, stav zapalovací svíčky a baterie. Prohlédněte si tabulku odstraňování problémů v kapitole 12 návodu.

Mohu generátor používat uvnitř?

Ne. Výfukové plyny obsahují toxický oxid uhelnatý. Vždy používejte generátor venku, na dobře větraném místě.

Jak dobít startovací baterii?

Demontujte baterii (nejprve černý kabel, poté červený). Nabijte ji na větraném místě vhodnou nabíječkou. Dodržujte pokyny výrobce baterie.

Kde najít náhradní díly pro tento generátor?

Náhradní a spotřební díly jsou k dispozici na webu endressparts.com nebo u vašeho prodejce Endress. Kontaktujte zákaznický servis na [phone].

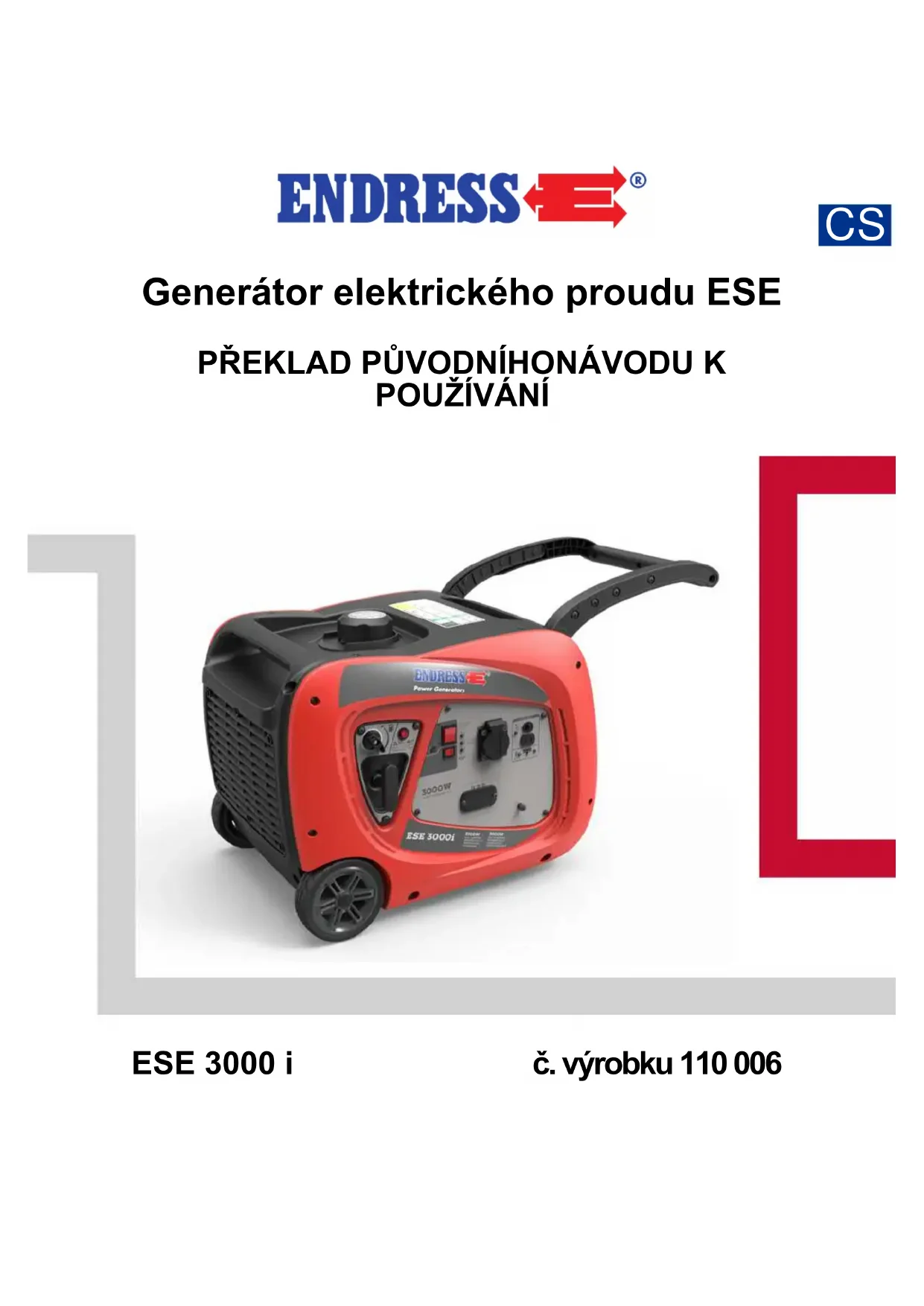

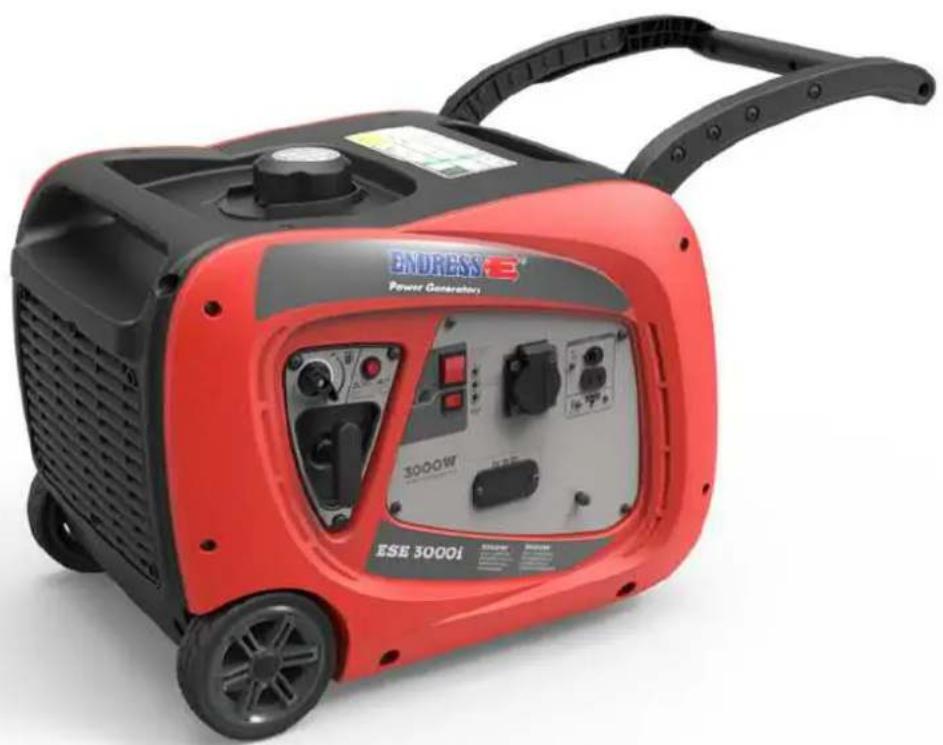

NÁVOD K OBSLUZE ESE 3000 i Endress

Generátor elektrického proudu ESE

PŘEKLAD PŮVODNÍHONÁVODU K POUŽÍVÁNÍ

Číslo / verze dokumentu E136085 / i03

Datum vydání Leden 2019

Copyright

Tato dokumentace včetně všech svých součástí je chráněna autorským právem. Jakékoli využití, popř. změna mimo úzkých mezí zákona o autorských právech není bez souhlasu firmy ENDRESS Elektrogerätebau GmbH dovolená a je trestná.

To platí obzvlášte pro rozmnožování, překládání, fotografování na mikrofilm a ukládání a zpracování v elektronických systémech.

Upozornění týkající se předání k tisku

Všechny popisy, technické údaje a vyobrazení se vztahují k provedení generátoru elektrického proudu v době předání návodu k tisku.

Zásadně si vyhrazujeme právo na změny ve smyslu dalšího technického vývoje. Technické změny po vydání tohoto návodu k obsluze tiskem nejsou zohledněny.

Podání barev v tomto návodu se může, z technických důvodů souvisejících s tiskem, v jednotlivých případech lišit od skutečného stavu.

Obsah

1 Seznamy 5

2 K tomuto návodu....6

2.1 Použití tohoto návodu k obsluze .....6

3 Identifikační označení výrobku 9

3.1 Společnost ENDRESS vás srdečně vítá! 9

3.2 Váš výrobek....9

3.2.1 Popis zařízení a používání v souladu s určením....9

3.2.2 Předvídatelné chybné použití .....10

3.3 Rozsah dodávky vašeho generátoru elektrického proudu....12

3.4 Značení na generátoru elektrického proudu .....13

4 Pro vaši bezpečnost ....15

4.1 Bezpečnostní značky....15

4.2 Všeobecné bezpečnostní pokyny 17

4.3 Ostatní nebezpečí 17

4.4 Oprávněný obslužný personál - kvalifikace a povinnosti....23

5 Kontrola elektrické bezpečnosti....24

6 Popis zařízení....26

6.1 Zobrazení v jednotlivých pohledech .....26

6.2 Důležité komponenty na sací straně a na straně obsluhy....27

6.3 Důležité komponenty na straně výfuku a na straně údržby....28

7 Uvedení do provozu ....31

7.1 Přeprava a instalace generátoru elektrického proudu....32

7.2 Plnění palivové nádrže vašeho generátoru elektrického proudu....33

7.3 Spouštění vašeho generátoru elektrického proudu....34

7.4 Vypnutí vašeho generátoru elektrického proudu....37

7.5 Připojení spotřebičů....37

8 Provoz zařízení....41

8.1 Obsluha multifunkčního displeje ECD 03 .....41

8.2 ECOtronic (snížení otáček při volnoběhu)....41

9 Údržba....43

9.1 Plán údržby 43

9.2 Údržbové práce .... 44

9.3 Motorový olej 45

9.3.1 Kontrola hladiny oleje 45

9.3.2 Výměna motorového oleje....47

9.4 Údržba vzduchového filtru....48

9.5 Údržba zapalovací svíčky 50

9.6 Spouštěcí baterie....52

9.6.1 Nabíjení baterie....52

9.6.2 Výměna baterie....53

9.7 Čištění lapače jisker ....54
9.8 Čištění generátoru elektrického proudu....55

10 Uskladnění....57
11 Likvidace ....58
12 Odstraňování chyb .....59
13 Technická data....62
14 Náhradní díly 63

Seznam hesel....65

1 S e z n a m y

1.1 Seznam obrázků

Obr. 3-1 Příklad typového štítku .9

Obr. 3-2 Rozsah dodávky .12

Obr. 3-3 Značení na zařízení .13

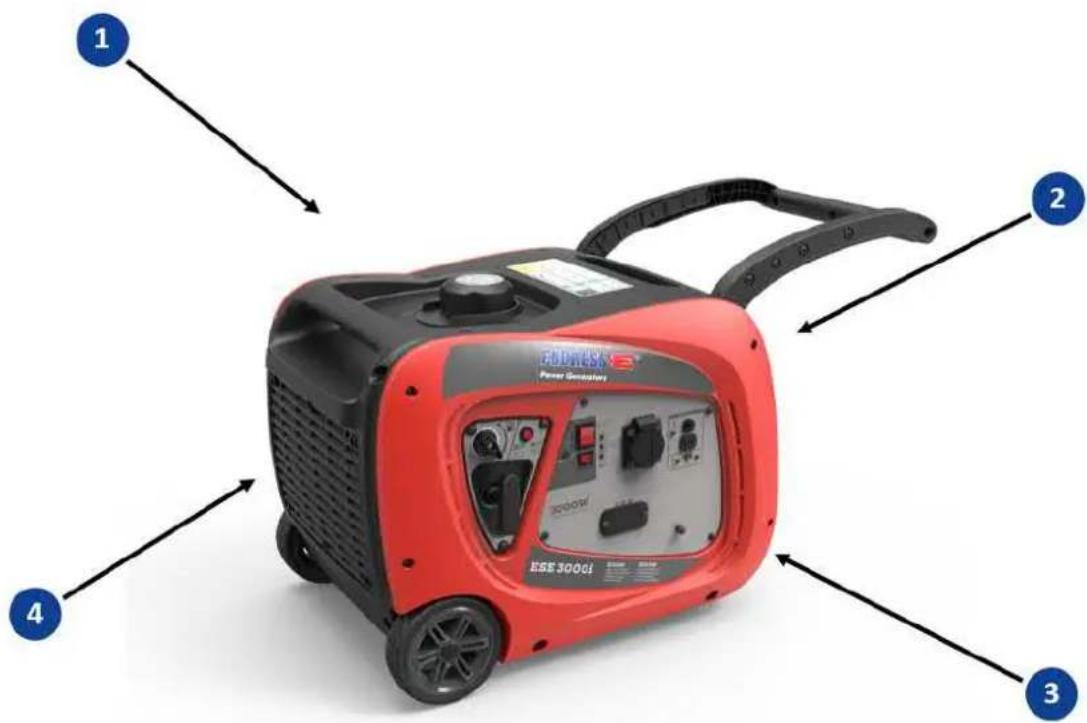

Obr. 6-1 Pohledy na generátor elektrického proudu .26

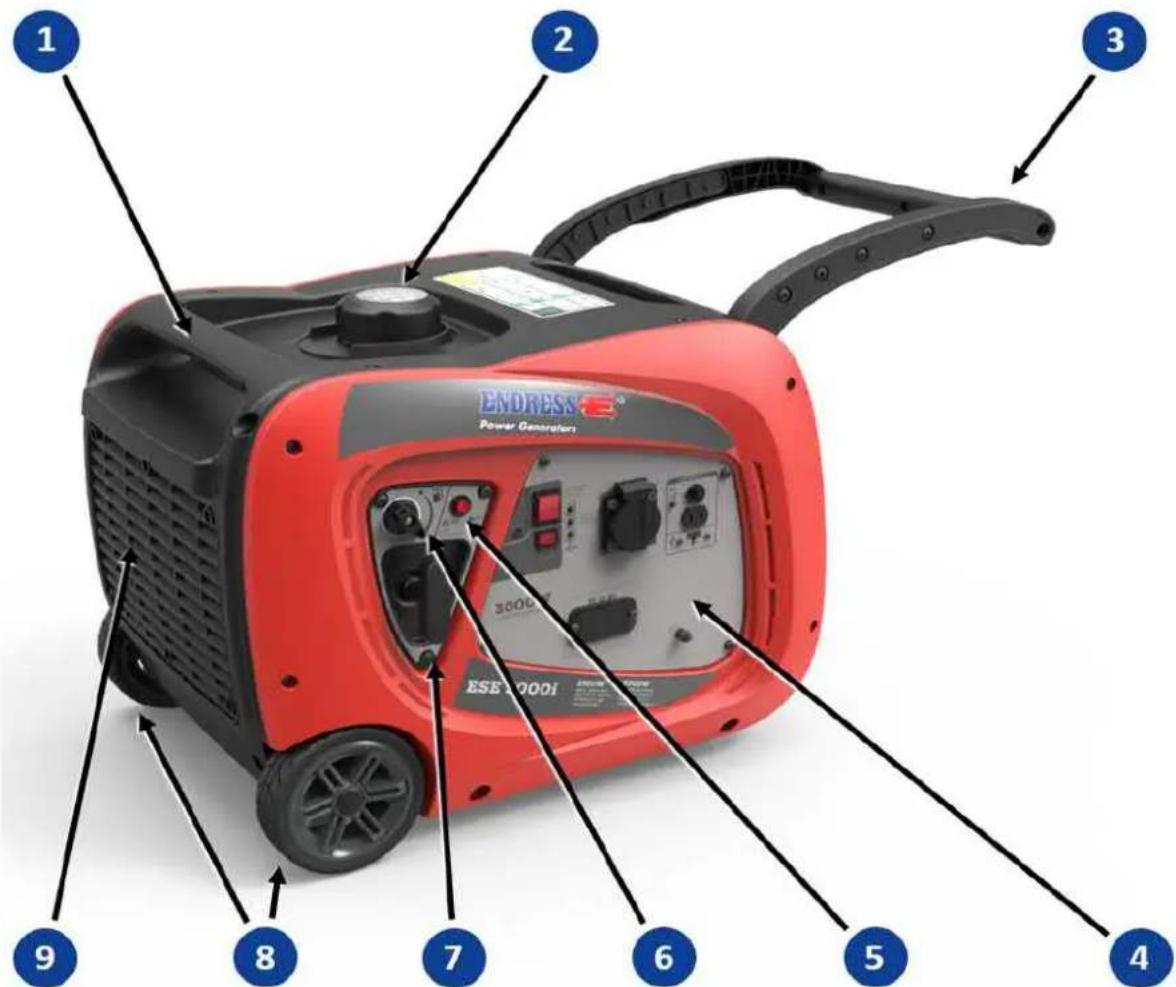

Obr. 6-2 Komponenty na sací straně a na straně obsluhy .27

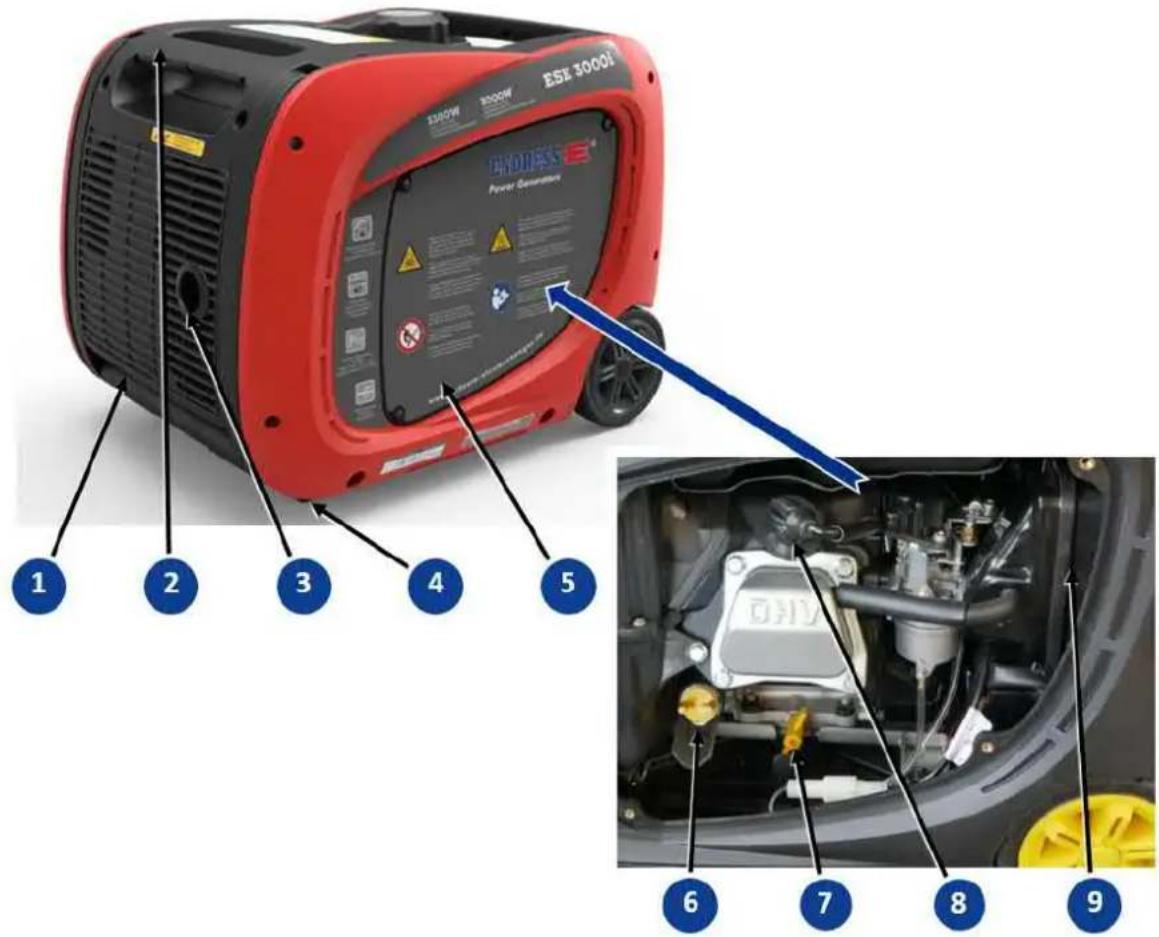

Obr. 6-3 Komponenty na straně výfuku a na straně údržby .28

Obr. 7-1 První uvedení do provozu .31

Obr. 7-2 Doplňování paliva do generátoru elektrického proudu .34

Obr. 7-3 Ovládací prvky elektrického a ručního spouštění .36

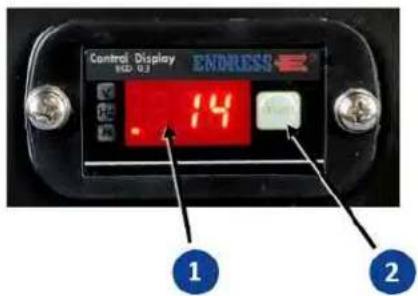

Obr. 8-1 Multifunkční displej ECD 03 .41

Obr. 9-2 Kontrola a výměna motorového oleje .46

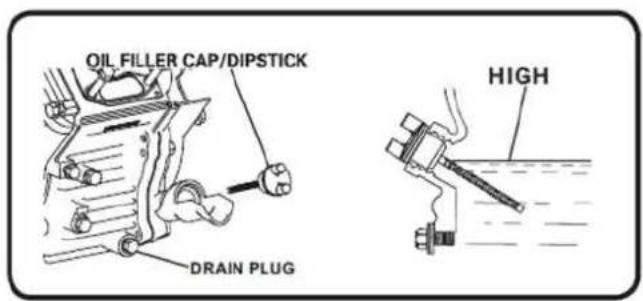

Obr. 9-3 Tyčová olejová měrka .46

Obr. 9-4 Plnicí pomocný prostředek .47

Obr. 9-5 Vzduchový filtr za větrací mřížkou (odstraněnou) .49

Obr. 9-7 Demontáž zapalovací svíčky .51

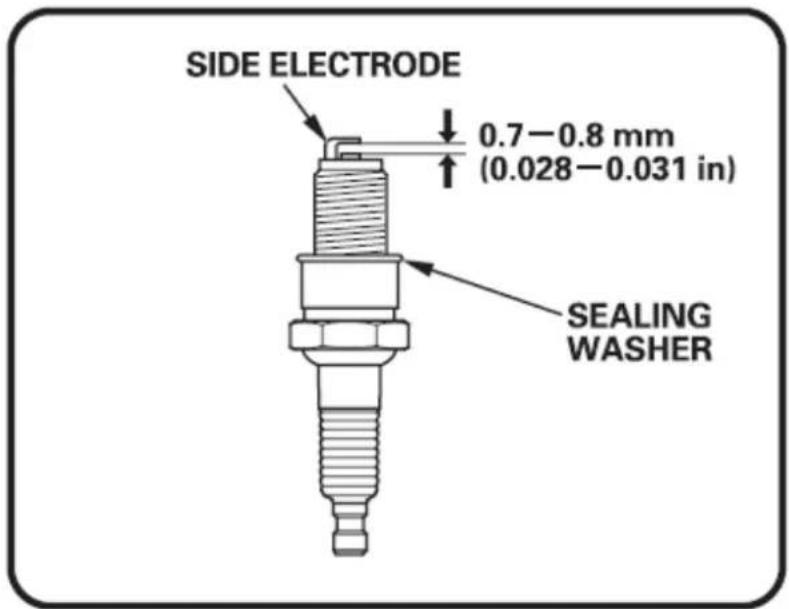

Obr. 9-8 Kontrola zapalovací svíčky .51

Obr. 9-9 Výměna spouštěcí baterie .54

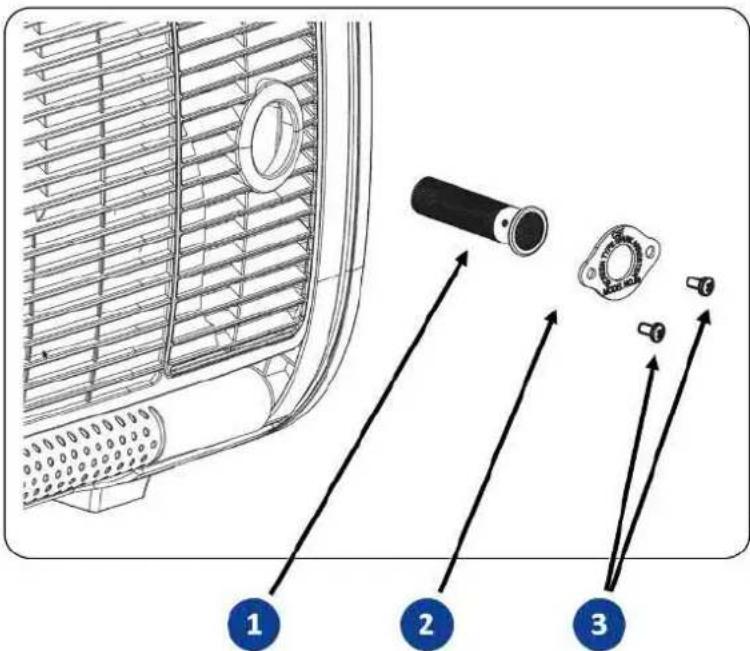

Obr. 9-10 Lapač jisker .55

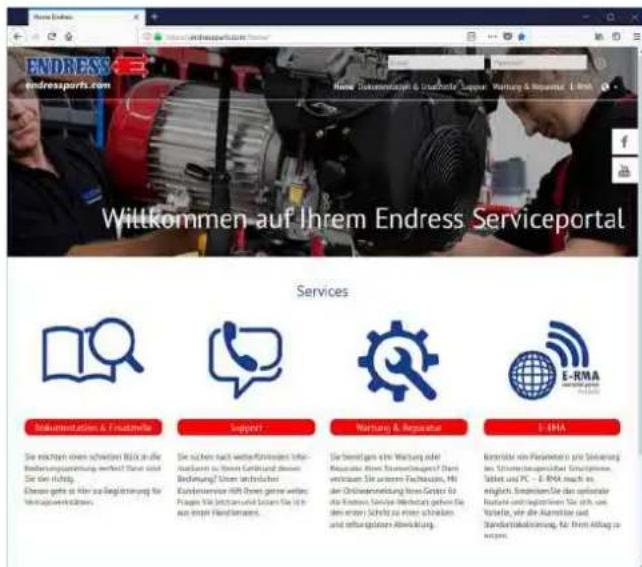

Obr. 14-1 Náhradní díly prostřednictvím stránek endressparts.com .63

1.2 Seznam tabulek

Tab. 3-1 Značení na zařízení .14

Tab. 5-1 Doporučené lhůty zkoušek .25

Tab. 9-1 Plán údržby generátoru elektrického proudu .44

Tab. 12-1 Odstraňování chyb .61

Tab. 13-1 Technická data generátoru elektrického proudu .62

2 K tomuto návodu

Prostřednictvím tohoto návodu k obsluze bychom vám chtěli předložit co nejvýstižnější popis a vysvětlení generátoru elektrického proudu a způsobu jeho použití. Abychom toho dosáhli, při sestavování tohoto návodu jsme se řídili novou evropskou normou DIN EN 82079-1 obsahující pokyny k vytváření návodů k použití.

OZNÁMENÍ!

Pro zajištění bezpečného používání zařízení v souladu s jeho určením, je nezbytně potřebné, abyste si pozorně přečetli tento návod k obsluze a porozuměli mu, než zařízení poprvé uvedete do provozu.

Dodržování pokynů obsažených v tomto návodu je předpokladem

• pro zamezení vzniku nebezpečí hrozících vám i jiným osobám,
- snížení nákladů na opravy a prostoje,
- jakož i zvýšení spolehlivosti a životnosti generátoru elektrického proudu.

Kromě pokynů obsažených v tomto návodu se musí dodržovat zákony, předpisy, směrnice a normy platné v zemi jeho používání.

V tomto dokumentu je popsána bezpečná obsluha generátoru elektrického prou- du představujícího celé zařízení. V rozsahu dodávky můžete navíc nalézt po- drobnější technické informace, které mají závaznou platnost pro jednotlivé komponenty zařízení.

2.1 Použití tohoto návodu k obsluze

Aby byla zvýšena čitelnost, srozumitelnost a přehlednost, jsou určité informace zdůrazněny nebo zvýrazněny podle jednotné systematiky. Patří sem zejména:

Varovná upozornění na nebezpečí ohrožující zdraví a život

Bezpečnostní pokyny a varovná upozornění jsou potřebné všude tam, kde zařízení představuje zdroj potenciálních nebezpečí, která souvisejí se způsobem jeho používání a která nelze odstranit konstrukčními opatřeními. Rozsah těchto pokynů a upozornění jsme omezili na povolenou minimální míru tak, aby se nacházela vždy na správném místě a přitom byla dostatečně výrazná, aniž by však snižovala čitelnost a srozumitelnost návodu k obsluze jako celku. Podle ustanovení mezinárodní normy DIN ISO 3864 se všechny bezpečnostní pokyny a varovná upozornění řídí pevně stanoveným pravidlem, jak je zřejmé z následujícího příkladu.

Příklady:

Signal Word

Hazard Type

Hazard Consequence

▶ Hazard Avoidance

! NEBEZPEČÍ!

Elektrické napětí

Nebezpečí životu nebezpečného zasažení elektrickým proudem při styku se součástmi, které jsou pod napětím

▶ Používejte výlučně nepoškozená připojovací vedení
Při připojování spotřebičů se vyhýbejte jakémukoli mokrému prostředí
▶ Generátor elektrického proudu nikdy neuvádějte do provozu s otevřeným ovládacím panelem

Uvedená norma zařazuje bezpečnostní rizika do rozdílných kategoríí, které odpovídají úrovni potenciálního nebezpečí. Abyste se obeznámili s možnými nebezpečími, která ohrožují zdraví a život, a uměli jim předcházet, bezpodmínečně si přečtěte související pokyny a informace v kapitole 4.

Bezpečnostní značky

Výše uvedená varovná upozornění se zpravidla používají společně s bezpečnostní značkou, která symbolicky zdůrazňuje druh nebezpečí; viz vedlejší příklad. Výčet bezpečnostních značek, které jsou v tomto návodu k obsluze použity, naleznete v kapitole 4.1. Bezpečnostní značky nejsou nikdy zobrazovány osamoceně.

Pokyny k zamezení vzniku škod na zařízení

Podle normy DIN ISO 3864 musí být upozornění a pokyny, které varují před možnými škodami na zařízení nebo použitém vybavení, zřetelně rozlišitelné od výše uvedených varovných upozornění, pokud upozorňují na možné nebezpečné situace, při kterých není ohroženo zdraví. Příklad takového upozornění naleznete zde:

Signal Word

Používání nesprávného nebo nadměrně starého paliva může způsobit poškození nebo zničení motoru.

Jako palivo používejte výlučně schválenou motorovou naftu.
▶ Řidte se informacemi o skladovatelnosti poskytnutými dodavatelem paliva.
▶ Dodržujte pokyny obsažené v návodu k obsluze vydaném výrobcem motoru

Symboly a formátování v průběžném textu

Aby byla zvýšena čitelnost a přehlednost, jsou různé informace a činnosti opatřeny jednotně uspořádanými, opakujícími se odrážkami nebo rozlišujícím formátováním. Následující příklad znázorňuje způsob zvýraznění sledu provádění postupu, který sestává z určených pracovních kroků:

Příklad:

√ Předpoklad, který musí být před zahájením sledu provádění postupu splněn
1. Kroky postupu, které jsou prováděny ve stanoveném sledu.
2. Vždy musí být proveden celý uvedený sled kroků postupu.
Dílčí výsledek dosažený provedením sledu kroků postupu
3. Uvedené pořadí musí být dodrženo.
Konečný výsledek, kterého je dosaženo provedením sledu kroků postupu.

Doplňující pokyny k provozu nebo funkci určité jednotky jsou označeny tímto symbolem, který jim předchází.

OZNÁMENÍ!

Všude tam, kde je nutno přečíst si a respektovat dokumentaci poskytnutou subdodavateli a přiloženou k výrobku, je uváděn vedlejší symbol, který poukazuje na

▶ odpovídající informace,
▶ úkoly nebo
▶ kroky prováděného postupu.

Odkazy na detaily a konstrukční součásti vyobrazené na ilustracích jsou v textu zvýrazněny čísly pozic opatřenými modrým rámečkem, jak je předvedeno prostřednictvím příkladu týkajícího se označení CE na výrobním štítku, viz Obr. 3-1.

3 Identifikační označení výrobku

3.1 Společnost ENDRESS vás srdečně vítá!

Těší nás, že jste se rozhodli pro pořízení generátoru elektrického proudu ENDRESS. V jeho podobě jste získali mimořádně výkonný výrobek, který jsme vytvořili s využitím svých po řadu desetiletí shromažďovaných zkušeností a do kterého jsme začlenili mnoho funkcí zaměřených na potřeby každodenního provozu. Díky pečlivému výběru vysoce kvalitních komponent a materiálů ve spojení s pověstnou německou technickou dokonalostí jste nyní získali zařízení, které vám bude po mnoho let spolehlivě sloužit i v náročných provozních podmínkách.

3.2 Váš výrobek

Zákaznický servis

Aby bylo váš generátor elektrického proudu možno přesně identifikovat, je na něm připevněn typový štítek (viz Obr. 3-3 ), který obsazuje, mimo jiné, údaje o označení zařízení a jeho sériovém čísle „S/N“. S dotazy týkajícími se podrobných informací o zařízení, funkcí nebo pokynů k obsluze, se můžete kdykoli obracet na náš

zákaznický servis tel. [phone]

Kompetentní kontaktní osoby zde naleznete také tehdy, budete-li potřebovat informace o originálních náhradních dílech a o dílech podléhajících opotřebení. (viz také kapitola Obr. 14-1)

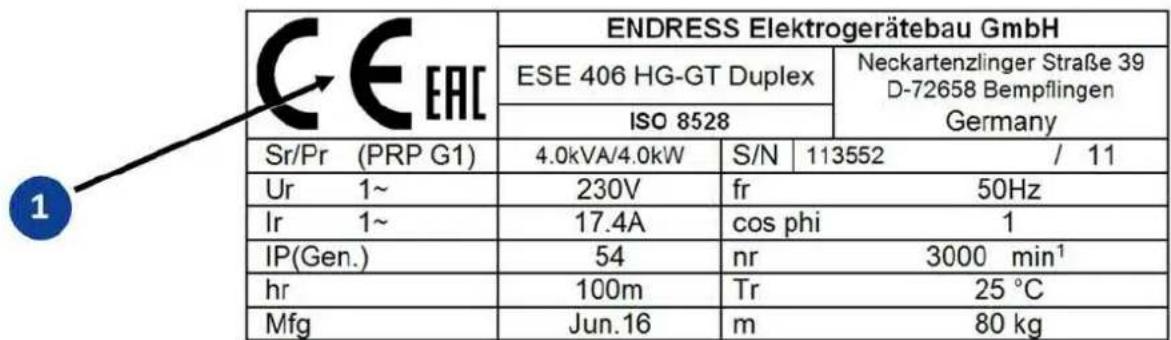

Typový štítek

Níže vyobrazený typový štítek odpovídá nálepce na zařízení. Informace, které jsou na něm uvedeny, mějte, prosím, připraveny při kontaktování našeho servisního oddělení, aby byla umožněna přesná identifikace vašeho zařízení.

Obr. 3-1 Příklad typového štítku

3.2.1 Popis zařízení a používání v souladu s určením

Váš generátor elektrického proudu je mobilní napájecí zdroj, který poskytuje elektrickou energii odebíranou běžnými elektrickými přístroji a zařízeními (dále uváděnými jako spotřebiče), které pracují se střídavým napětím o velikosti 230 V.

Generátor elektrického proudu je svojí konstrukcí určen pro provoz s jediným připojeným elektrickým spotřebičem (podle normy VDE 100, část 551). Ochranný vodič přitom přebírá funkci vodiče pro vyrovnávání potenciálu. Odběr proudu se uskutečňuje prostřednictvím zásuvky v provedení s ochranným kontaktem a s ochranou proti vodě, jejíž jmenovité napětí činí 230 V / 50 Hz 1\~ (viz Obr. 6-2 ).

Generátor elektrického proudu se nesmí připojovat na jiné energetické rozvodné systémy (např. veřejné dodávky elektřiny) a systémy na výrobu energie (např. jiné elektrické generátory, solární zařízení atd.).

Váš generátor elektrického proudu sestává z generátoru zahrnujícího střídač a poháněného spalovacím motorem, který je s ním pevně spojen sešroubováním. Tato agregátová jednotka je prostřednictvím tlumičů chvění elasticky uložena v ochranné skříni, která zajišťuje izolaci proti přenosu vibrací a hluku.

Stabilita a kvalita dodávaného napětí jsou zajišťovány elektronicky, prostřednic-tvím střídače.

Generátor elektrického proudu se smí používat pouze ve venkovním prostředí a pouze v rámci uvedených mezí napětí, výkonu a jmenovitých otáček (viz výrobní štítek).

Generátor elektrického proudu se nesmí používat v prostředích, ve kterých hrozí nebezpečí výbuchu.

Generátor elektrického proudu se nesmí používat v prostředích, ve kterých hrozí nebezpečí požáru.

Generátor elektrického proudu se musí používat v souladu s pokyny uvedenými v technické dokumentaci.

Jakékoli použití, které není v souladu s určením, popř. všechny činnosti na generátoru elektrického proudu, které nejsou popsány v tomto návodu, je nedovolené nesprávné použití mimo zákonné limity ručení výrobce.

3.2.2 Předvídatelné chybné použití

Podle požadavků zákonodárců musí být kromě popisu použití v souladu s určením uváděna také konkrétní upozornění na následky případného „přiměřeně předvídatelného chybného použití“. Při chybném použití, popř. ne- odborném zacházení s generátorem elektrického proudu zaniká platnost ES prohlášení o shodě výrobce a tím automaticky také povolení k provozu. U výrobků, na které se vztahuje záruka poskytnutá výrobcem, navíc výrobce odmítá jakékoli nároky vyplývající ze záruky a vztahující se na škody, které budou způsobeny chybným použiváním a jeho bezprostředními i poz-dějšími následky.

Za neschválené chybné použití se považuje zejména:

• provoz generátoru elektrického proudu bez platných zkoušek týkajících se – elektrické bezpečnosti
  – předepsaných činností údržby a postupů při provádění oprav

• provoz generátoru elektrického proudu bez ochranných zařízení namontovaných výrobcem

- konstrukční nebo elektrické změny a úpravy generátoru elektrického proudu

- změny softwaru nebo továrních nastavení generátoru elektrického proudu

- použivání generátoru elektrického proudu nedostatečně poučeným a zaškoleným obslužným personálem

Navíc je nutno vyhýbat se za všech okolností následujícím způsobům chybného použití:

- Nikdy neprovádějte doplňování vlastní nádrže generátoru elektrického proudu při běžícím motoru. Vibrace a silné proudění odpadního vzduchu vznikající při provozu mohou mit za následek rozlití paliva. Tento stav vede ke zvýšenému nebezpečí požáru a výbuchu a tím i ohrožení obslužného personálu, životního prostředí a samotného zařízení.

- Nikdy neprovádějte doplňování vlastní nádrže generátoru elektrického proudu v době, kdy je zařízení horké. Přeteklé palivo a výpary paliva unikající z nádrže nebo jiné nádoby se mohou na horkých površích součástí zařízení vznítit.

- Generátor elektrického proudu nikdy nepřipojujte přímo k jiným sítím pro rozvádění elektrické energie (např. k veřejné rozvodné sítí) nebo energetickým výrobním soustavám (např. k jiným generátorům elektrického proudu, solárním zařízením atd.). V prvním případě je tento způsob použití zpravidla zakázán příslušným energetickým distribučním podnikem. V obou případech má tento způsob použití nevyhnutelně za následek vznik vážných škod a případně i těžkých zranění.

- Generátor elektrického proudu nikdy nepoužívejte v prostředích, ve kterých hrozí nebezpečí výbuchu. Jednotlivé konstrukční součásti generátoru elektrického proudu nejsou provedeny jako součásti chráněné proti výbuchu.

- Generátor elektrického proudu nikdy neuvádějte v činnost v místnostech, v úzkých jámách či výkopech nebo ve vozidlech. Spaliny vznikající při provozu generátoru obsahují jedovaté látky, které se při nedostatečné cirkulaci mohou hromadit za vzniku smrtelně nebezpečných koncentrací – mimo jiné oxid uhelnatý (CO), což je plyn, který je bez zápachu a při vdechování má smrtelné účinky. Kromě toho má nedostatečný přívod čerstvého vzduchu za následek přehřívání a případné poškození nebo i zničení generátoru elektrického proudu.

- Z téhož důvodu také nikdy neodvádějte odpadní vzduch od generátoru do místnosti nebo vozidel za účelem jejich vyhřívání.

- K čištění generátoru elektrického proudu nikdy nepoužívejte vysokotlaké či-sticí zařízení nebo silný proud vody.

- Nikdy neumožněte, aby se dovnitř generátoru elektrického proudu dostala voda. Nikdy generátor elektrického proudu nepolévejte vodou a nečistěte jej za použití vodní hadice nebo vysokotlakého čisticího zařízení.

- Nikdy generátor elektrického proudu nepoužívejte v oblasti, která může být zaplavena v důsledku povodní nebo jiných událostí. Třída ochrany zařízení krytím (viz kapitola 13 ) sice umožňuje provoz, při kterém je zařízení vystaveno účinkům stříkající vody, nikoli však provoz v zaplaveném stavu.

3.3 Rozsah dodávky vašeho generátoru elektrického proudu

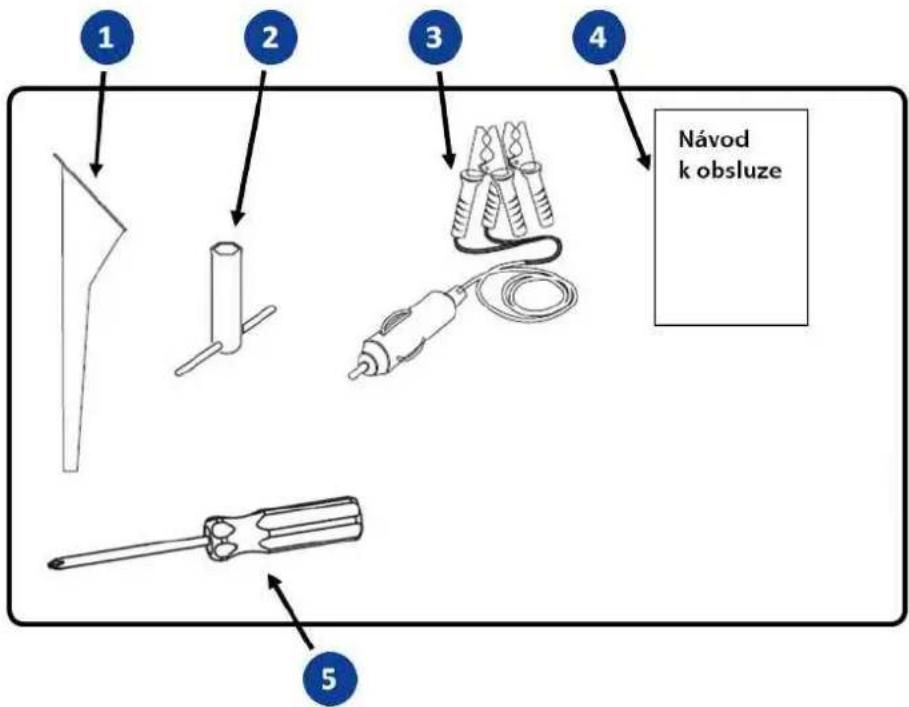

Kromě technické dokumentace uvedené v kapitole patří také následující položky do rozsahu dodávky vašeho generátoru elektrického proudu:

1 2 3 4 Návod k obsluze 5

Obr. 3-2 Rozsah dodávky

Poz. Označení
1	Plnicí trychtýř pro výměnu oleje
2	Klíč na zapalovací svíčky
3	Nabíjecí kabel baterie
4	Návod k obsluze a dokumentace subdodavatelů
5	Šroubovák

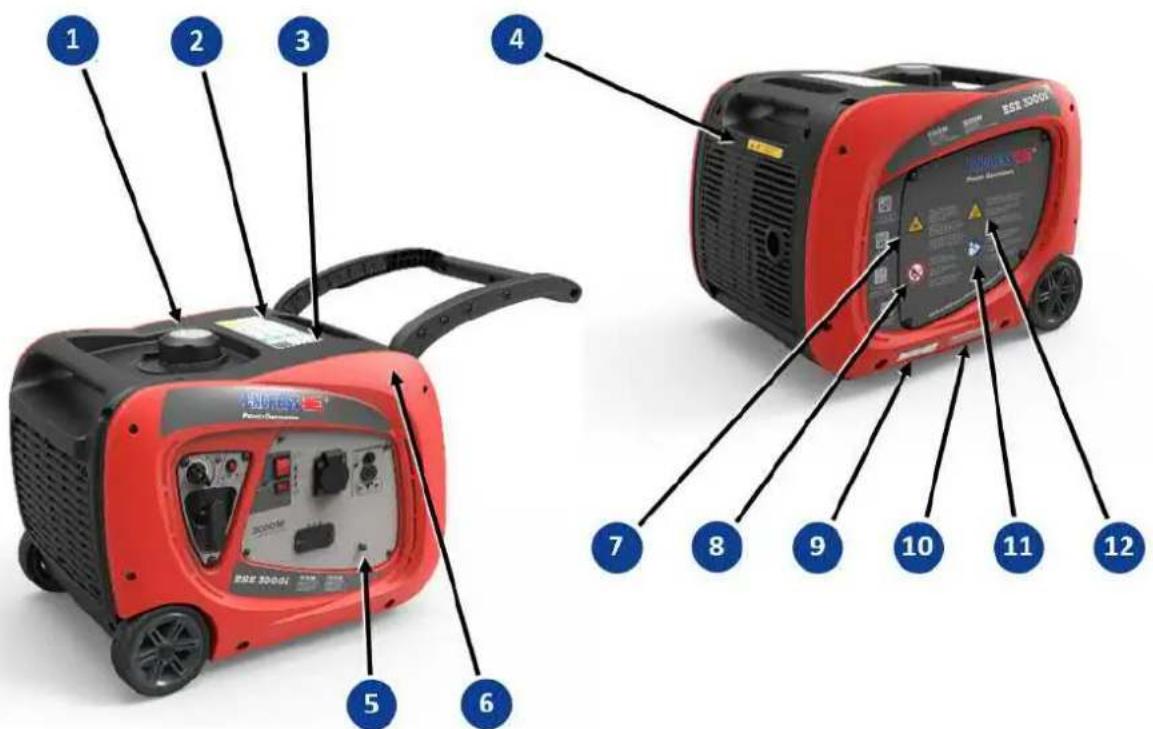

3.4 Značení na generátoru elektrického proudu

Důležitá část návodu k obsluze se nachází ve formě popisků a upozorňujíd značení přímo na generátoru elektrického proudu. Tyto nálepky se nesmějí odstraňovat a musí trvale zůstávat v dobře čitelném stavu. V případě poškození značení je toto možno dodatečně objednat u našeho zákaznického servisu. Následující vyobrazení a tabulky uvádějí předepsané místo připevnění značení a stručné vysvětlení tohoto značení.

1 2 3 4 5 6 7 8 9 10 11 12

Obr. 3-3 Značení na zařízení

Poz. Značení Význam
1		Upozornění Kvalita paliva
2		Odkaz na stručný návod k obsluze sloužící jako po-můcka k nahlížení
3		Výrobní štítek

Poz.	Značení Význam
4		Horké povrchy! Za provozu se těchto povr-chů nedotýkejte
5		Vyrovnávání potenciálů (uzemnění při použití ochranného zařizení proti zbytkovému proudu)
6		Upozornění Emise hluku
7		Jedovaté spaliny Nikdy neuvádět do provozu v místnostech nebo jámách!
8		Upozornění Nepřibližujte se s otevřeným ohněm
9		Pokyny k údržbě motoru
10		Upozornění na potřebu pro-vádění kontroly oleje a údaj o plnicím množství
11		Upozornění na nutnost pře-čtení návodu k obsluze
12		Upozornění na horký povrch

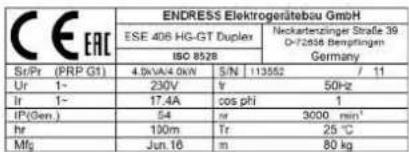

Tab. 3-1 Značení na zařízení

4 Pro vaši bezpečnost

Následující kapitola popisuje základní bezpečnostní pokyny, jejichž dodržování je předpokladem pro bezpečný provoz vašeho generátoru elektrického proudu. Vaše zařízení je velmi výkonný elektrický stroj, s jehož provozem jsou nevyhnu-telně spojena potenciální nebezpečí, nejsou-li jeho instalace, zprovoznění, údrž-ba a opravy prováděny podle příslušných pokynů uvedených v návodu k obsluze. K návodu k obsluze patří, kromě zde uvedených položek, případně také přiložené listy, které obsahují odchylné pokyny závisející na předpisech platných v zemi používání.

Provádění obsluhy, používání, údržby i jakéhokoli jiného zacházení s generáto- rem elektrického proudu je v důsledku toho dovoleno pouze takovým osobám, které si přečetly tuto kapitolu a které jsou schopny uplatňovat její ustanovení v praxi!

Dodatečně k základním bezpečnostním pokynům naleznete v dalších částech tohoto návodu k obsluze také konkrétní varovná upozornění. Tato se ve vysvětlujícím textu nacházejí vždy bezprostředně před popisem pracovních kroků, jejichž provádění bez současného dodržení uvedených pokynů povede ke vzniku ohrožení. Abyste těmto bezpečnostním pokynům a varovným upozorněním správně a rychle porozuměli, přečtěte si následující odstavce. Tyto popisují systematickou skladbu použitých značek a symbolů, jakož i jejich význam.

4.1 Bezpečnostní značky

Bezpečnostní značky znázorňují obrazovou formou určitý zdroj nebezpečí. Abychom zajistili rychlé a jednoznačné přiřazení jednotlivým nebezpečným situacím, používáme mezinárodně platné bezpečnostní značky převzaté z normy ISO 7010. V následujícím popisu naleznete varovné značky, které jsou v tomto návodu k obsluze použity, společně s vysvětlením příslušných nebezpečných situací.

Varování před obecným nebezpečím

Tato výstražná značka je umístěna před činnostmi, při nichž může způsobit ohrožení více příčin. Konkrétní nebezpečí musí být vždy upřesněno prostřednictvím dalších, podrobnějších pokynů a upozornění.

Varování před nebezpečným elektrickým napětím

Tato výstražná značka je umístěna před činnostmi, při nichž hrozí nebezpečí zasažení elektrickým proudem, případně i se smrtelnými následky.

Varování před výbušnými látkami

Tato výstražná značka je umístěna před činnostmi, při nichž hrozí nebezpečí výbuchu, případně i se smrtelnými následky.

Varování před jedovatými látkami

Tato výstražná značka je umístěna před činnostmi, při nichž hrozí nebezpečí otravy, případně i se smrtelnými následky.

Varování před žíravými látkami

Tato výstražná značka je umístěna před činnostmi, při nichž hrozí nebezpečí úniku žíravých látek do okolního prostředí a poleptání osob, případně i se smrtelnými následky.

Varování před látkami poškozujícími životní prostředí

Tato výstražná značka je umístěna před činnostmi, při nichž hrozí nebezpečí znečištění životního prostředí, případně i s následky katastrofálního rozsahu.

Varování před horkými povrchy

Tato výstražná značka je umístěna před činnostmi, při nichž hrozí nebezpečí popálení, případně s trvalými následky.

Varování před zavěšenými břemeny

Tato výstražná značka je umístěna před činnostmi, při nichž hrozí nebezpečí zra- nění způsobeného pádem zavěšených břemen, případně se smrtelnými násled- ky.

Varování před automaticky se rozbíhajícími stroji

Tato výstražná značka je umístěna před činnostmi, při nichž hrozí nebezpečí zra-nění způsobeného automaticky se rozbíhajícími stroji, případně se smrtelnými následky.

4.2 Všeobecné bezpečnostní pokyny

Generátory elektrického proudu ENDRESS jsou dimenzovány pro provoz elektrických zařízení s vhodnými požadavky na výkon. Jiné způsoby použití mohou mit za následek těžká zranění obslužného personálu i okolostojících osob. Kromě toho hrozí zvýšené nebezpečí poškození generátoru elektrického proudu i vzniku dalších věcných škod.

! NEBEZPEČÍ!

Ohrožení života následkem zasažení elektrickým proudem při styku se součástmi, které jsou pod napětím.

▶ Zařízení nikdy neuvádějte do provozu, je-li v poškozeném stavu.
Nikdy nepoužívejte elektrické spotřebiče a spojovací kabely (zařízení spotřebovávající elektrický proud), které se nacházejí v poškozeném stavu.
Nikdy nedodávejte elektrický proud přímo do stávajících sítí, které jsou již připojeny ke zdroji energie (např. k energetické rozvodné sítí, solárnímu systému atd.).
▶ Nikdy stroj neobsluhujte mokrýma rukama.

Většině zranění a věcných škod se dá předejít, když se dodržují všechny pokyny v tomto návodu a všechny pokyny umístěné na zařízení.

Generátor elektrického proudu nesmí být žádným způsobem modifikován nebo přestavován, a to ani přechodně. Toto počínání může mít za následek ohrožení života obslužného a provozního personálu a poškození zařízení včetně připojených spotřebičů.

Provozovatel a Členové obslužného personálu smějí generátor elektrického proudu používat pouze podle pokynů uvedených ve veškeré technické dokumentaci (tento způsob používání je dále označován jako používání v souladu s určením).

Jakékoli používání, které není v souladu s určením, jakož i všechny činnosti na generátoru elektrického proudu, které nejsou popsány v tomto návodu, jsou považovány za nedovolené nesprávné používání, a proto jsou vyloučeny z rozsahu zákonné odpovědnosti výrobce za škody. V souvislosti s takovým nesprávným používáním zanikají jakékoli nároky na náhradu škody a nároky vyplývající ze záruky, které by bylo možno uplatňovat vůči firmě ENDRESS-Elektrogerätebau GmbH.

4.3 Ostatní nebezpečí

Jako výrobce strojů, které jsou ve shodě se směrnicemi a nařízeními EU, vynakládá společnost ENDRESS velké úsilí k tomu, aby zamezila vzniku možných zdrojů ohrožení prostřednictvím konstrukčních opatření přijímaných již ve fázi vývoje svých výrobků. V případech, kdy takový postup nelze realizovat, aniž by tím byly v rozhodující míře nepříznivě ovlivněny funkce přístroje, používáme vhodná ochranná opatření, jejichž účelem je uchránit uživatele před možnými škodami.

Existují-li i poté zbytková rizika, která jsou spojena s provozem zařízení, zřetelně uživatele upozorňujeme na tyto zdroje nebezpečí, možné následky i opatření k jejich zamezení.

Zbytková nebezpečí byla analyzována a posouzena v průběhu vývoje a konstrukce generátoru elektrického proudu, a to za použití analýzy nebezpečí podle norem DIN EN 60204, DIN EN ISO 12100 a DIN EN ISO 8528-13.

Upozornění na všeobecné zdroje nebezpečí naleznete v kapitolách 4 a 5 . Od kapitoly 6 pak naleznete konkrétní varovná upozornění, která jsou uváděna před každým krokem postupu nebo činnosti, který v sobě skrývá zbytkové nebezpečí.

Přesná skladba a obsah varovných nebezpečí jsou definovány v normě ISO 3864 a platí pro ně pevně stanovený způsob značení, který umožňuje okamžité rozpoznání stupně závažnosti příslušného ohrožení. Důkladně se obeznamte s přesným způsobem značení čtyř rozdílných stupňů ohrožení, abyste byli při čtení návodu k obsluze schopni spolehlivě posuzovat nebezpečí spojená s jednotlivými provozními stavy a kroky prováděných postupů.

NEBEZPEČÍ!

NEBEZPEČÍ označuje ohrožení s vysokým stupněm rizika, které má za ná-sledek těžká nebo smrtelná zranění, není-li mu zamezeno.

▶ Jednotlivé body představují ustanovení
▶ a pokyny k přijímání nápravných opatření,
▶ která jsou zaměřena na zamezení vzniku nebezpečí nebo na její snížení na přijatelnou míru.

VAROVÁNÍ!

VAROVÁNÍ označuje ohrožení se středním stupněm rizika, které může mít za následek těžká nebo smrtelná zranění, není-li mu zamezeno.

▶ Jednotlivé body představují ustanovení
▶ a pokyny k přijímání nápravných opatření,
▶ která jsou zaměřena na zamezení vzniku nebezpečí nebo na její snížení na přijatelnou míru.

UPOZORNĚNÍ!

OPATRNOST označuje ohrožení s nízkým stupněm rizikakteré může mít za následek nepatrná nebo lehká zranění, není-li mu zamezeno.

▶ Jednotlivé body představují ustanovení
▶ a pokyny k přijímání nápravných opatření,
▶ která jsou zaměřena na zamezení vzniku nebezpečí nebo na její snížení na přijatelnou míru.

OZNÁMENÍ!

POZOR se vztahuje k situaci nebo ke způsobu jednání, která, resp. který může mít za následek vznik věcných škod a/nebo chybných funkcí, není-li jí/mu zamezeno.

▶ Jednotlivé body představují ustanovení a pokyny
▶ k přijímání nápravných opatření, která zamezí nebo předejdou vzniku věcných škod.

! NEBEZPEČÍ!

Ohrožení života následkem zasažení elektrickým proudem při styku se součástmi, které jsou pod napětím.

▶ Zařízení nikdy neuvádějte do provozu, je-li v poškozeném stavu.
Nikdy nepoužívejte elektrické spotřebiče a spojovací kabely (zařízení spotřebovávající elektrický proud), které se nacházejí v poškozeném stavu.
Nikdy nedodávejte elektrický proud přímo do stávajících sítí, které jsou již připojeny ke zdroji energie (např. k energetické rozvodné sítí, solárnímu systému atd.).
▶ Nikdy stroj neobsluhujte mokrýma rukama.

NEBEZPEČÍ!

Spaliny vznikající při chodu motoru obsahují jedovaté a částečně neviditelné plyny, jakými jsou oxid uhelnatý (CO) a oxid uhličitý (CO2).

Ohrožení života otravou nebo udušením.

▶ Během celé doby trvání provozu zajistěte dostatečné větrání.
▶ Generátor elektrického proudu používejte pouze ve volném venkovním prostoru.
Výfukové plyny a odpadní vzduch vznikající při provozu generátoru elektrického proudu nikdy neodvádějte do místností nebo jam.

! NEBEZPEČÍ!

Nebezpečí těžkých nebo smrtelných zranění způsobených pádem zavěše- ných břemen.

Nikdy se nezdržujte pod zavěšeným břemenem nebo v jeho těsné blízkosti, a to ani tehdy, poskytujete-li pomoc.
Zajistěte, aby se žádná osoba nezdržovala v rozsahu výkyvného pohybu zvedacího zařízení.
Přijetím vhodných opatření zabraňte možnosti rozkývání zavěšeného břemena.

! NEBEZPEČÍ!

Vytékající motorový olej a palivo mohou začít hořet nebo vybuchnout.

Nebezpečí těžkých až smrtelných popálenin.

▶ Přijměte opatření k zabránění možnosti úniku motorového oleje nebo paliva.
▶ Uniklé provozní látky neprodleně odstraňte stanoveným způsobem.
Při spouštění motoru generátoru nepoužívejte žádné přídavné pomocné prostředky.
Je zakázáno kouřit, používat otevřený oheň a manipulovat se zdroji jiskření.

! NEBEZPEČÍ!

Horké části generátoru mohou zapálit hořlavé nebo výbušné látky.

Nebezpečí těžkých až smrtelných popálenin.

Generátor elektrického proudu nikdy nepoužívejte v blízkosti hořlavých nebo vznítitelných látek.
▶ Generátor elektrického proudu nikdy nepoužívejte v prostředích, ve kterých panují podmínky, které mohou způsobit nebezpečí výbuchu.

! VAROVÁNÍ!

Nebezpečí výbuchu a požáru při neodborném zacházení se zařízením a nebezpečí vzniku jisker při manipulaci s baterií.

Nebezpečí hrozící od kyseliny sírové rozstřikované do okolí. Nebezpečí těžkého až smrtelného popálení a poleptání. Nebezpečí oslepnutí.

▶ Nikdy nepokládejte vodivé předměty na spouštěcí baterií.
Je zakázáno kouřit, přibližovat se s ohněm, přístroji vytvářejícími jiskry a ote-vřeným světlem.
Zabraňte vzniku jisker při manipulaci s kabely a elektrickými přístroji i vlivem elektrostatického náboje.
▶ Zabraňte vzniku zkratu.
▶ Používejte ochranný oděv, který je odolný proti kyselinám.

! VAROVÁNÍ!

Nebezpečí úniku kyseliny sírové nebo jejích žíravých výparů, a to během postupu nabíjení i po jeho ukončení. Nebezpečí těžkého až smrtelného poleptání.

Pracujte pouze za použití ochranného vybavení, které je odolné proti kyselinám.
▶ Povrchy zasažené kyselinou ihned opláchněte dostatečným množstvím vody.
Nabíjení spouštěcí baterie provádějte pouze v dobře větraném prostředí.

UPOZORNĚNÍ!

Určité povrchy zařízení mohou být při provozu velmi horké.

Nebezpečí popálení

Během provozu a rovněž po dobu několika minut po jeho skončení se nedotýkejte žádných součástí motoru (zejména výfukového systému).
▶ Horké součásti motoru nechejte vždy vychladnout, než se jich dotknete.

UPOZORNĚNÍ!

Vysoká hmotnost zařízení. Nebezpečí přimáčknutí při nesprávné manipulaci během provozu nebo přepravy.

Zvedání generátoru elektrického proudu provádějte pouze za použití všech k tomu určených rukojetí nebo vhodného zvedacího zařízení.
Při přepravě na vozidlech dbejte na provedení předepsaného zajištění nákladu.
Nachází-li se generátor elektrického proudu v zavěšené poloze, nikdy pod něj nevstupujte ani se nezdržujte v jeho těsné blízkosti.

OZNÁMENÍ!

Vytékající motorový olej a provozní látky znečist'ují půdu a podzemní vodu.

Dbejte na to, aby generátor elektrického proudu byl přepravován i nainstalován ve vodorovné poloze.
▶ Za všech okolností zamezte možnosti úniku provozních látek.
- Kontaminovanou půdu neprodleně odstraňte podle příslušných předpisů.

OZNÁMENÍ!

Používání nesprávného nebo nadměrně starého paliva může způsobit poškození nebo zničení motoru.

▶ Používejte pouze palivo, které je uvedeno na štítku s pokyny (Tab. 3-1).
▶ Respektujte případnou přiloženou dokumentaci obsahující údaje o schválení paliva výrobcem motoru
▶ Řid'te se informacemi o skladovatelnosti poskytnutými dodavatelem paliva.
▶ Řid'te se pokyny obsaženými v návodu k obsluze motoru.

OZNÁMENÍ!

Nadměrně vysoká teplota nebo vlhkost mohou způsobit zničení generátoru.

▶ Vždy zajistěte dostatečný přívod vzduchu a odvod tepla.
▶ Generátor elektrického proudu nikdy neuvádějte v činnost v místnostech nebo v úzkých jámách či výkopech.
K čištění zařízení nepoužívejte proud vody ani vysokotlaké čisticí zařízení.
▶ Nikdy neumožněte, aby se dovnitř zařízení dostala voda.

4.4 Oprávněný obslužný personál - kvalifikace a po- vinnosti

Váš generátor Generátor elektrického proudu je složitý stroj, jehož obsluha a údržba vyžadují přesnou znalost funkcí a potenciálně nebezpečných stavů či situací. V důsledku toho smí být jakýkoli druh činností na zařízení prováděn pouze obslužným personálem, který je k tomu oprávněn a který je náležitě poučen.

Nehledě na oprávnění, které musí udělit provozovatel zařízení, smějí obsluhu, zprovožňování nebo údržbu tohoto zařízení provádět pouze takové osoby, které splňují následující kritéria. V tomto návodu k obsluze jsou tyto osoby souhrnně označovány jako obslužný personál.

Oprávněný obslužný personál musí

• zahrnovat plnoleté osoby.
- absolvovat školení první pomoci a být schopen tuto první pomoc poskytnout,
- znát a umět uplatňovat bezpečnostní předpisy a pokyny týkající se zacházení s generátorem Generátor elektrického proudu.
- být obeznámen s kapitolou 4 Pro vaši bezpečnost, rozumět jejímu obsahu a umět tento uplatňovat a realizovat v praxi.
- být vyškolen a obeznámen s pravidly chování v případě poruchy.
- mít tělesné a duševní předpoklady k provádění svých pravomocí, úkolů a činností na generátoru Generátor elektrického proudu.
- být vyškolen a obeznámen v souladu se svými pravomocemi, úkoly a činnostmi prováděnými na generátoru Generátor elektrického proudu.
- znát a prakticky používat technickou dokumentaci ve vztahu ke svým kompetencím, úkolům a činnostem prováděným na generátoru Generátor elektrického proudu.

5 Kontrola elektrické bezpečnosti

Kontrola elektrické bezpečnosti vyžaduje rozdílná opatření, která smějí být prováděna pouze skupinou náležitě oprávněných osob. Přitom je nutno dodržovat příslušná ustanovení předpisů VDE a norem EN a DIN v aktuálně platném znění.

Zejména se nesmějí používat vadné nebo poškozené spotřebiče, spojovací kabely nebo konektory (prostředky spotřebovávající elektrickou energii). Je nutno provádět v pravidelných časových intervalech kontroly řádného stavu (viz Tab. 5-1)

Váš generátor Generátor elektrického proudu je svojí konstrukcí určen pro provoz s jedním (1) připojeným elektrickým spotřebičem. Systém ochranných vodičů připojeného spotřebiče zde přebírá funkci vyrovnávání potenciálů. Připojovací svorka (Obr. 6-4 ) je s tímto systémem vyrovnávání potenciálů pevně spojena. Uzemnění generátoru elektrického proudu není potřebné.

Elektrickou bezpečnost generátoru elektrického proudu musí, navíc ke zde obsaženým údajům, v pravidelných intervalech kontrolovat elektrikář s náležitou odbornou kvalifikací. Lhůty kontrol musí být určeny tak, aby bylo možné generátor elektrického proudu a všechny připojované provozní prostředky na základě obecného stavu znalostí, provozních zkušeností nebo na bázi specifických dokladů bezpečně provozovat v období mezi dvěma kontrolami. (příklady v TRBS 1201, prováděcí pokyny k §5 vyhlášky BGV/GUV-V A3, BGI 594, BGI 608, příloha 2, doporučení BGI/GUV-I 5090 „Opakující se kontroly mobilních elektrických pracovních prostředků“).

OZNÁMENÍ!

Za stanovení a dodržování termínů a intervalů kontrol je zodpovědný provozovatel. Především je nutno respektovat a dodržovat příslušné platné národní předpisy.

Tato zodpovědnost se vztahuje také na dodatečné vybavení, které je se zařízením spojeno.

Doporučujeme následující kontroly a termíny jako obecné orientační hodnoty:

Kdy Co / Jak Kdo
První uvedení do provo-zu v místě použití	Viz kapitola 7Vizuální kontrola zevně viditelných závad, jako např. po-škození při přepravě	Obslužný per-sonál
Každodenní uvádění do provozu	Viz kap. 7.3Vizuální kontrola zevně viditelných závad (např. poško- zená izolace, zástrčky, kabely; netěsnosti, neobvyklé zvuky)	Obslužný per-sonál
Opakovaná kontrola nejpozději jednou za šest měsíců	Podle BGI/GUV-I 5090 „Opakující se kontroly mobilních elektrických pracovních prostředků“Vzorový zkušební protokol podle informace 203-032 DGUV *)	Elektrikář
	*) Stáhnout jako textový soubor ze stránek → www.dguv.deWebcode: d138299

Tab. 5-1 Doporučené lhůty zkoušek

6 Popis zařízení

6.1 Zobrazení v jednotlivých pohledech

Prostřednictvím následujícího odstavce získáte přehled o označení a poloze nejdůležitějších komponent generátoru elektrického proudu. Je důležité, abyste se s těmito údaji důkladně obeznámili a byli tak schopni porozumět dále popsaným funkcím a krokům obslužných postupů včetně bezpečného způsobu jejich provádění. Nerespektování tohoto pokynu může mít za následek těžká nebo dokonce smrtelná zranění osob a/nebo vznik škod na generátoru elektrického proudu a k němu připojených spotřebičích.

Aby bylo možno kdykoli jednoznačně identifikovat obslužné prvky a komponenty, které jsou uvedeny v následujících pokynech a dílčích návodech, jsou jednotlivé pohledy na generátor elektrického proudu obecně označeny tak, jak je zřejmé z následujícího vyobrazení.

1 2 3 4 ESE300GJ Power Sensitary 300GW ESE300GJ

Obr. 6-1 Pohledy na generátor elektrického proudu

1	Strana údržby Strana výfuku	2
3	Strana obsluhy Sací strana	4

6.2 Důležité komponenty na sací straně a na straně obsluhy

1 2 3 ENDRESS® Power Generator 300Ω ESE 000i 9 8 7 6 5 4

Obr. 6-2 Komponenty na sací straně a na straně obsluhy

1	Přepravní rukojeť Víko nádrže s odvzdušnění nádrže
3	Přepravní rukojeť, sklopná Ovládací pole	4
5	Lanovod sytiče Uzavírací kohout palivového potrubí
7	Rukojeť Startér s lankem Přepravní kolečka	8
9	Mřížka chránící přívod nasávaného a chladicího vzduchu

6.3 Důležité komponenty na straně výfuku a na straně údržby

ESE 3000i 32kW 3000W 1 2 3 4 5 环形功率器 Power Generation 6 7 8 9

Obr. 6-3 Komponenty na straně výfuku a na straně údržby

1	Přepravní rukojeť, sklopná Přepravní rukojeť	2
3	Výstupní strana výfuku Opěrné nožky	4
5	Odklopný kryt pro provádění údržby	6	Uzavírací šroub olejového plnicího otvo-ru s měrkou oleje
7	Šroub k vypouštění oleje Nástrčka zapalovači svíčky	8
9	Vzduchový filtr motoru

1	Úsporné zapojení v režimu ECO Rozběhový 3/náč motoru
3	Ukazatel provozního stavu Zásuvka s ochraným	4	kontaktem 230 V / 16 A / 1~
5	Ochranný spínač externího nabíjení baterie	6	Zásuvka pro nabíjení baterie 12 V / 8 A DC *
7	Nabíjecí zásuvka USB se světelnou kontrolkou	8	Multifunkční displej
9	Přípojné místo pro Vyrovnávání potenciálu	10	Zásuvka s ochranným kontaktem 230V / 16A / 1~ IP 68**
11	Varovné světlo signalizující nízkou hladi-nu oleje	12	Varovné světlo signalizující přetížení
13	Provozní světelná kontrolka

* pouze pro podobné olověné baterie s elektrolytem
** volitelně

7 Uvedení do provozu

Následující kapitola popisuje základní postup při prvotním nebo opakovaném uvádění generátoru elektrického proudu do provozu. Níže popsane pracovní kroky provádějte tehdy, jestliže zprovožňování elektrického proudu provádíte poprvé nebo opakovaně po přepravě.

OZNÁMENÍ!

V souvislosti se zprovožňováním a provozem generátorů elektrického proudu na staveništích a v místech montáže vyžaduje poskytovatel německého zákonného úrazového pojištění (DGUV) v informačním materiálu DGUV 203-032 vydaném v květnu 2016 dodržování speciálních ochranných opatření a pravidel chování.

Postup podle příslušných informací DGUV důrazně doporučujeme také při srovnatelných podmínkách používání.

Obr. 7-1 První uvedení do provozu

Při vybalování dodaného generátoru elektrického proudu z přepravního obalu a při jeho následném prvním uvádění do provozu musíte provést následující přípravné pracovní kroky:

Předpoklady

√ Generátor elektrického proudu je zcela vybalený.
√ Je připraven vhodný motorový olej (viz kapitola 9.3.1).
√ Je připraveno vhodné palivo (viz kapitola 7.3).

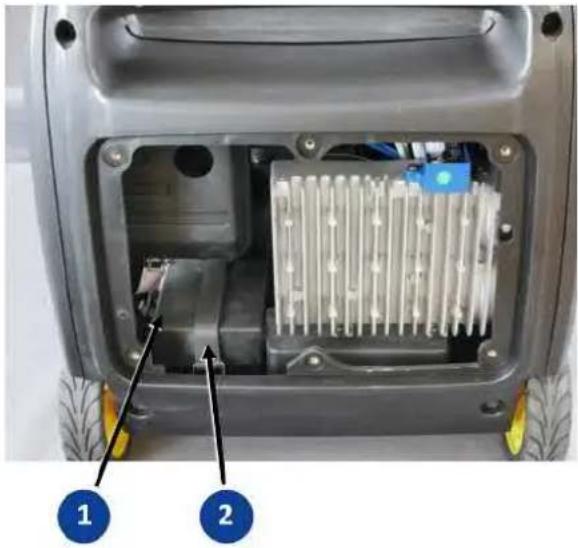

1. Povolte šrouby na boční klapce pro údržbu motoru 3 poté tuto klapku otevřete.

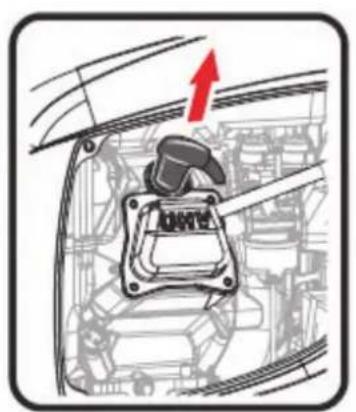

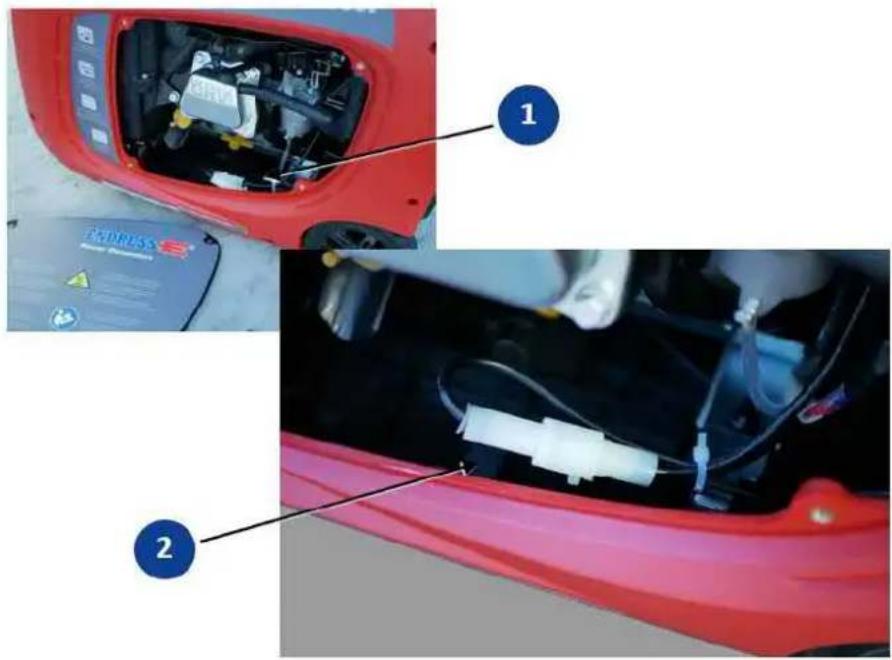

2. Odstraňte kabelový stahovací pásek na 12V kabelu .1

3. Zasunutím zástrčky do spojky (viz) 3 fipojte baterii spouštěče k elektrickému napájecímu zdroji.

Generátor elektrického proudu je připraven k uvedení do provozu.

7.1 Přeprava a instalace generátoru elektrického proudu

Předpoklady

Před zahájením přepravy generátoru elektrického proudu musí být splněny následující předpoklady:

√ plocha, na které bude generátor umístěn, má rovný a dostatečně únosný podklad
√ generátor elektrického proudu je vypnutý
√ generátor elektrického proudu je studený
√ uzavírací kohout palivového potrubí je v poloze „0“
√ odvzdušňovací ventil nádrže je v poloze „OFF“ (zavřeno)
√ pro prénášení jsou k dispozici dvě osoby

! VAROVÁNÍ!

Nebezpečí související s vysokou hmotností zařízení.

Nebezpečí přimáčknutí při sklouznutí nebo pádu stroje

▶ Mějte na paměti, že hmotnost zařízení bez provozních náplní dosahuje až 41 kg.
▶ Zařízení musí prénášet vždy dvě osoby.
▶ Zařízení zvedejte jen pomocí k tomu určených rukojetí.
▶ Zařízení zvedejte/pokládejte stejnoměrně.
▶ Při prénášení zařízení se pohybujte pomalou chůzí.

OZNÁMENÍ!

Vytékající motorový olej a provozní látky znečist'ují půdu a podzemní vodu.

Dbejte na to, aby generátor elektrického proudu byl přepravován i nainstalován ve vodorovné poloze.
▶ Za všech okolností zamezte možnosti úniku provozních látek.
- Kontaminovanou půdu neprodleně odstraňte podle příslušných předpisů.

Tlačení generátoru elektrického prou-du

1. Zcela vyklopte pohyblivou rukojeť pro prénášení.
2. Při převážení generátoru elektrického proudu k místu použití tlačením je zařízení třeba držet ve zvednuté poloze pomocí této rukojeti.
3. Zařízení pokládejte rovnoměrně.
4. Rukojeť pro prénášení opět zcela sklopte.
   Zařízení je převezeno na místo použití a nainstalováno.

Přenášení generá- toru elektrického proudu

Generátor elektrického proudu je opatřen také druhou, pevnou rukojetí pro přenášení, která umožňuje jeho zvedání nebo přenášení přes nesjízdný terén. Při provádění této činnosti si přizvěte na pomoc druhou osobu.

1. Obě osoby musí generátor elektrického proudu uchopit jednak za odklopenou rukojeť a jednak za pevnou rukojeť pro prénášení.
2. Generátor elektrického proudu rovnoměrně zvedněte.
3. Přejděte s generátorem elektrického proudu k místu použití.
4. Zde zařízení pomalu a rovnoměrně položte.

Zařízení je převezeno na místo použití a nainstalováno.

7.2 Plnění palivové nádrže vašeho generátoru elektrického proudu

Při doplňování paliva do generátoru elektrického proudu postupujte následujícím způsobem.

Předpoklady √ generátor elektrického proudu je vypnutý

√ generátor elektrického proudu je studený
√ je zajištěn dostatečný přívod i odvod vzduchu
√ všechny spotřebiče jsou odpojené nebo vypnuté

! NEBEZPEČÍ!

Vytékající motorový olej a palivo mohou začít hořet nebo vybuchnout.

Nebezpečí těžkých až smrtelných popálenin.

▶ Přijměte opatření k zabránění možnosti úniku motorového oleje nebo paliva.
▶ Uniklé provozní látky neprodleně odstraňte stanoveným způsobem.
Při spouštění motoru generátoru nepoužívejte žádné přídavné pomocné prostředky.
Je zakázáno kouřit, používat otevřený oheň a manipulovat se zdroji jiskření.

OZNÁMENÍ!

Uniklé palivo způsobí znečištění půdy a podzemních vod.

▶ Věnujte pozornost zbývajícímu množství paliva v nádrži a max. kapacitě nádrže.
▶ Mějte na paměti, že ukazatel stavu naplnění nádrže reaguje s časovým zpožděním.
▶ Maximální úroveň naplnění nádrže má činit 95%.
▶ Vždy používejte vhodný pomocný plnicí prostředek (např. trychtýř).

OZNÁMENÍ!

Používání nesprávného nebo nadměrně starého paliva může způsobit poškození nebo zničení motoru.

▶ Používejte pouze palivo, které je uvedeno na štítku s pokyny (Tab. 3-1).
▶ Respektujte případnou přiloženou dokumentaci obsahující údaje o schválení paliva výrobcem motoru
▶ Řidte se informacemi o skladovatelnosti poskytnutými dodavatelem paliva.
▶ Řid'te se pokyny obsaženými v návodu k obsluze motoru.

ANDRESS Power Generators 3000W ESE 3000i

1

2

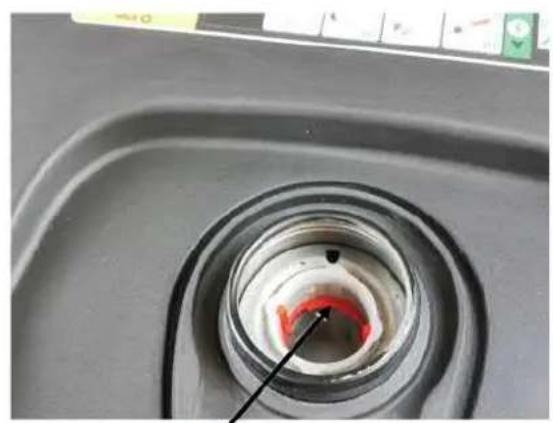

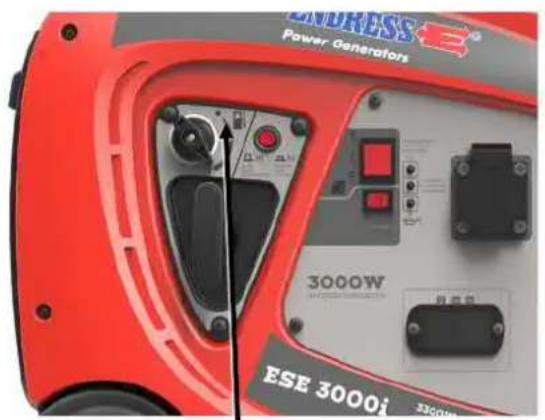

Obr. 7-2 Doplňování paliva do generátoru elektrického proudu

Doplňování paliva do generátoru elektrického proudu

1. Přestavte Uzavírací kohout palivového potrubí polohy „0“.
2. Odšroubujte víčko nádrže (Obr. 6-2).2
3. Zasuňte pomocný plnicí prostředek do hrdla nádrže.
4. Palivo doplňujte pomalu a rovnoměrně.
5. Nádrž naplňte maximálně po úroveň označenou červeným výstupkem, aby nedošlo k jejímu přeplnění.
6. Odstraňte pomocný plnicí prostředek.
7. Připevněte zpět víčko nádrže.

Palivová nádrž generátoru elektrického proudu je naplněna.

7.3 Spouštění vašeho generátoru elektrického prou-du

Vaše zařízení Generátor elektrického proudu je sériově vybaveno funkcí elektrického spouštění, díky čemuž je můžete uvádět v činnost stisknutím tlačítka spouštěcího spínače. K dispozici je rovněž přídavná funkce ručního spouštění, kterou je možno používat například při vybité baterii spouštěče. Následuje popis obou způsobů spouštění.

Při elektrickém spouštění generátoru elektrického proudu postupujte následujícím způsobem:

Předpoklady

√ je zkontrolována elektrická bezpečnost (viz kap.5).
√ palivová nádrž je dostatečně naplněna.
√ byla provedena každodenní provozní kontrola (viz 9).
√ je zajištěn dostatečný přívod i odvod vzduchu.
√ v případě potřeby je nasunuta dodaná hadice pro odvádění spalin (zvláštní příslušenství).
√ všechny spotřebiče jsou odpojené nebo vypnuté.

! NEBEZPEČÍ!

Vytékající motorový olej a palivo mohou začít hořet nebo vybuchnout.

Nebezpečí těžkých až smrtelných popálenin.

▶ Přijměte opatření k zabránění možnosti úniku motorového oleje nebo paliva.
▶ Uniklé provozní látky neprodleně odstraňte stanoveným způsobem.
Při spouštění motoru generátoru nepoužívejte žádné přídavné pomocné prostředky.
Je zakázáno kouřit, používat otevřený oheň a manipulovat se zdroji jiskření.

! NEBEZPEČÍ!

Spaliny vznikající při chodu motoru obsahují jedovaté a částečně neviditelné plyny, jakými jsou oxid uhelnatý (CO) a oxid uhličitý (CO2).

Ohrožení života otravou nebo udušením.

▶ Během celé doby trvání provozu zajistěte dostatečné větrání.
▶ Generátor elektrického proudu používejte pouze ve volném venkovním prostoru.
Výfukové plyny a odpadní vzduch vznikající při provozu generátoru elektrického proudu nikdy neodvádějte do místností nebo jam.

OZNÁMENÍ!

Váš generátor Generátor elektrického proudu se dodává bez motorového oleje.

Při prvním uvádění generátoru do provozu bezpodmínečně provedte naplnění motoru motorovým olejem, a to způsobem popsáným v kapitole 9.3.2.

Elektrické spouštění

1. Otočte odvzdušnovací ventil na víčku palivové nádrže Obr. 6-2 do polohy „ON“ (Zapnuto).
2. Otevřete palivový kohout přestavením otočného knoflíku 2 do polohy „I“.
3. Vytáhněte páčku sytiče, 📄 studeném motoru zcela, při zahřátém motoru v odpovídající míře méně.
4. Stiskněte spouštěcí spínač motoru 5 održte jej v poloze „II“. Motor se rozběhne. Rozsvítí se zelená provozní kontrolka 7
5. Spouštěcí spínač motoru opět uvolněte.
6. Páčku sytiče opet pomalu zasuňte. Začne-li motor běžet nepravidelně, páčku sytiče znovu na krátkou dobu povytáhněte a postup zopakujte.
   Motor běží stálými otáčkami.
   Můžete připojit spotřebiče.
   Můžete použít hospodárný režim ECO (viz kapitola 8.2).

OZNÁMENÍ!

Spouštěč aktivujte pouze krátce (max. 5–10 s). Nikdy nestartujte motor ani jej nenechávejte běžet s odpojenou baterií.

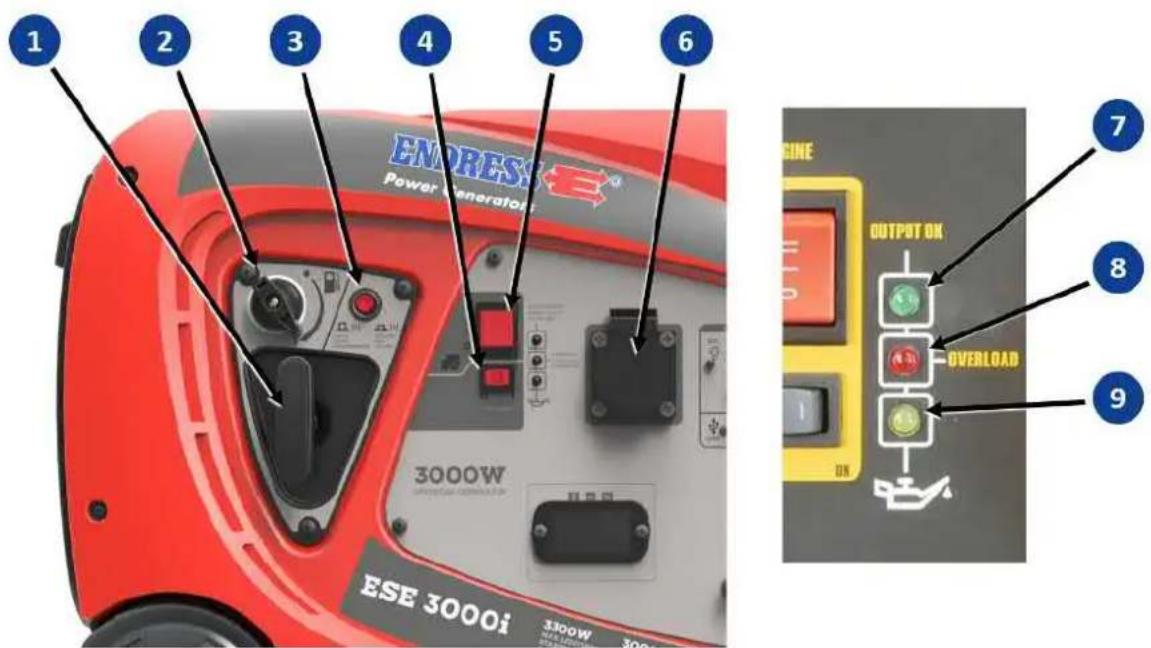

1 2 3 4 5 6 ENDRES Power Generator 3000W ESE 3000i 3300W 300W OUTPUT ON OVERLOAD 7 8 9

Obr. 7-3 Ovládací prvky elektrického a ručního spouštění

Ruční spouštění

1. Otočte odvzdušnovací ventil na víčku Obr. 6-2 2 palivové nádrže do polohy „ON“ (Zapnuto).
2. Otevřete palivový kohout přestavením otočného knoflíku ② do polohy „I“.
3. Vytáhněte páčku sytiče, studeném motoru zcela, při zahřátém motoru v odpovídající míře méně.
4. Přestavte spouštěcí spínač motoru 15 polohy „l“.
5. Jednou rukou nebo nohou se opřete o zařízení a rázně zatáhněte za rukojeť 1 lankového spouštěče. Motor se rozběhne.
6. Rukojeť volně nepouštějte, níbrž ji přidržujte tak, aby se mohla pomalu vrátit zpět ke generátoru elektrického proudu. Rozsvítí se zelená provozní kontrolka 7
7. Páčku sytiče ojet pomalu zasuňte. Začne-li motor běžet nepravidelně, páčku sytiče snovu na krátkou dobu povytáhněte a postup zopakujte. Motor běží stálými otáčkami. Můžete připojit spotřebiče. Můžete použít hospodárný režim ECO (viz kapitola 8.2).

OZNÁMENÍ!

Je-li generátor elektrického proudu studený, po spuštění jej nezačínejte ihned zatěžovat.

▶ Jestliže byl generátor elektrického proudu po dobu delší než osm hodin mimo provoz (nebo jestliže byl mimo provoz při velmi nízkých venkovních teplotách), nechejte jeho motor před připojením zátěže několik minut zahřívat.

7.4 Vypnutí vašeho generátoru elektrického proudu

Při vypínání generátoru elektrického proudu postupujte následujícím způsobem:

Předpoklady

√ připojený spotřebič je oddělený nebo vypnutý.

! UPOZORNĚNÍ!

Určité povrchy zařízení mohou být při provozu velmi horké.

Nebezpečí popálení

Během provozu a rovněž po dobu několika minut po jeho skončení se nedotýkejte žádných součástí motoru (zejména výfukového systému).
▶ Horké součásti motoru nechejte vždy vychladnout, než se jich dotknete.

Vypnutí generátoru elektrického prou-du

1. Nechejte motor dále běžet bez zatížení po dobu asi dvou minut.
2. Stiskněte spouštěcí spínač motoru Obr. 7-3 - 5 polohy „0“. Motor se zastaví a generátor elektrického proudu je vypnutý.
3. Přestavte otočný knoflík palivového kohoutu Obr. 7-3 - zět do polohy „0“. Generátor elektrického proudu je vypnutý a zajištěný.

NEBEZPEČÍ!

Nebezpečí výbuchu unikajícího paliva nebo jeho výparů.

Nebezpečí těžkých až smrtelných popálenin.

Uzavírací kohout palivového potrubí (přívod benzínu) zavírejte pokud možno ihned po odstavení generátoru elektrického proudu.
Uzavírací kohout palivového potrubí (přívod benzínu) zavírejte nejpozději po ukončení používání, popř. PŘED přepravou.

7.5 Připojení spotřebičů

! NEBEZPEČÍ!

Ohrožení života následkem zasažení elektrickým proudem při styku se součástmi, které jsou pod napětím.

▶ Zařízení nikdy neuvádějte do provozu, je-li v poškozeném stavu.
Nikdy nepoužívejte elektrické spotřebiče a spojovací kabely (zařízení spotřebovávající elektrický proud), které se nacházejí v poškozeném stavu.
Nikdy nedodávejte elektrický proud přímo do stávajících sítí, které jsou již připojeny ke zdroji energie (např. k energetické rozvodné síti, solárnímu systému atd.).
▶ Nikdy stroj neobsluhujte mokrýma rukama.

Předpoklady

Při připojování spotřebiče ke generátoru elektrického proudu postupujte následujícím způsobem:

√ Generátor elektrického proudu je spuštěný a zahřátý na provozní teplotu (viz kapitola 7.3).
√ Spotřebiče jsou odpojené nebo vypnuté.

Připojení spotřebičů

1. Odklopte ochranný kryt proti stříkající vodě u zásuvky s ochranným kontaktem 7.3 6a obslužném panelu směrem nahoru.
2. Zasuňte zástrčku připojovaného spotřebiče až na doraz do zásuvky. Spotřebič je připojen ke generátoru elektrického proudu a připraven k použití.

OZNÁMENÍ!

Při výběru spotřebiče nepřekračujte maximální hodnotu výkonu dodávaného generátorem elektrického proudu, která činí 3.000 W (krátkodobě 3.330 W).

Mějte na paměti, že u určitých spotřebičů (např. okružních pil, dmýchadel atd.) může být spouštěcí výkon z důvodu zvýšeného rozběhového proudu značně vyšší než udávaný jmenovitý výkon. Údaje naleznete v provozním návodu k příslušnému spotřebiči.

Váš generátor elektrického proudu je určen pro mobilní použití a jeho konstrukční provedení zahrnuje ochranné opatření

ochranné odpojování s vyrovnáním potenciálů podle DIN VDE 0100-551:2017-02 (HD 60364-5-551 + A11:2016-05)

. V souvislosti s tímto opatřením se rozlišuje, zda zprovoznění provádí osoba s odbornou elektrotechnickou kvalifikací nebo laik. Pro laika z toho vyplývají dvě možnosti použití:

1. Připojení jediného spotřebiče ke generátoru elektrického proudu

V tomto případě nejsou potřebná ochranná opatření jdoucí nad rámec kontroly elektrické bezpečnosti (viz kapitola „Elektrická bezpečnost“ v návodu k obsluze). Ochranný vodič zástrčky s chráněnou vidlicí přebírá funkci vodiče pro vyrovnávání potenciálu. Tento případ výslovně vylučuje použití zařízení k rozvádění proudu (vícenásobné zásuvky).

2. Připojení více než jednoho spotřebiče ke generátoru elektrického proudu

V tomto případě požaduje výše uvedená norma jedno z následujících dvou dodatečných ochranných opatření:

a) ochranné odpojení se zařízením pro kontrolu izolace (IMD) a automatickým vypínáním
b) ochranné odpojení s ochranným zařízením proti chybnému proudu (RCD) a automatickým vypínáním
Pro každou zásuvku nebo elektrický obvod zde musí být použito po jednom ochranném zařízení RCD, resp. PRCD. U trifázových sítí doporučujeme použití ochranného zařízení RCD typu B.

Datum vydáníProśinec 2017

Zodpovědná osobaHWB

POZNÁMKY

8 Provoz zařízení

8.1 Obsluha multifunkčního displeje ECD 03

Pomocí ovládacího displeje jsou zobrazovány různé provozní stavy generátoru elektrického proudu. Zobrazování se zahajuje automaticky, jakmile je generátor elektrického proudu spuštěn.

Control Display ND 0.3 ENDLESS 14 2

Obr. 8-1 Multifunkční displej ECD 03

1. Po spuštění generátoru elektrického proudu se na displeji žobrazí aktuální napětí, což je zřejmé podle světelného bodu nacházejícího se vedle symbolu „V\~“ pro jednotku střídavého napětí.

2. Po jednorázovém stisknutí tlačítka 📄 zobrazení na displeji změní na údaj o aktuální frekvenci, což je zřejmé podle světelného bodu nacházejícího se vedle symbolu „Hz“ pro jednotku frekvence.

Displej je tedy přepnut do režimu zobrazení frekvence.

1. Po dalším stisknutí tlačítka ② se zobrazení na displeji změní na údaj o provozních hodinách, což je zřejmé podle světelného bodu nacházejícího se vedle symbolu „h\~“ pro hodiny (viz obr. Obr. 8-1 ).

Displej je tedy přepnut do režimu zobrazení provozních hodin.

1. Po dalším stisknutí tlačítka 2 se zobrazení na displeji změní na počáteční údaj o aktuálním napětí ve voltech.

Displej je nyní přepnut do režimu zobrazení napětí.

8.2 ECOtronic (snížení otáček při volnoběhu)

Váš generátor Generátor elektrického proudu je vybaven funkcí ECOtronic. Při aktivaci úsporného režimu se dosahuje snížení spotřeby paliva a úrovně emisí škodlivin, a to tím, že se otáčky motoru automaticky přizpůsobují výkonu odebíranému připojeným spotřebičem. Dodatečně se tím snižuje také hladina hluku. Při zvyšujícím se odebíraném výkonu se ve stejné míře opět zvyšují také otáčky motoru, čímž je zajištěn bezporuchový provoz příslušného připojeného spotřebiče. Jakmile připojený spotřebič zapnete, elektronika opět nastaví vyšší otáčky motoru, aby byl poskytován plný výkon.

OZNÁMENÍ!

Než uvedete do provozu spotřebič s velmi vysokým příkonem, funkci ECOtronic vypněte. Otáčky motoru se zvýší na jmenovitou hodnotu, čímž bude umožněno nezpožděné poskytování plného výkonu v okamžiku zapnutí připojeného spotřebiče.

Chcete-li generátor Generátor elektrického proudu používat v úsporném režimu, postupujte následujícím způsobem:

Předpoklady

√ Generátor elektrického proudu je připraven k provozu
√ Generátor elektrického proudu je spuštěný (viz kap. Obr. 7-3)

Zapnutí funkce ECOtronic

Funkci snížení otáček při volnoběhu zapnete takto:

1. kolébkový přepínač Obr. 7-3 čestavte do polohy „I“ (zapnuto).

Snížení otáček při volnoběhu je zapnuto. Je-li v provozu spotřebič s velmi nízkým výkonem nebo je-li připojený spotřebič vypnutý, otáčky motoru se výrazně snížují.

Vypnutí funkce ECOtronic

Takto vypnete snížení otáček při volnoběhu:

1. kolébkový přepínač Obr. 7-3 4 kolébkový přepínač do polohy „0“ (vypnuto).

Funkce snížení otáček při volnoběhu je vypnuta. Otáčky hnacího motoru se zvýší na jmenovitou hodnotu (viz kapitola 13 Technická data).

9 Ú d r ž b a

V tomto oddílu naleznete popis údržby generátoru elektrického proudu. Tuto údržbu smí provádět pouze personál s odbornou kvalifikací.

Práce související s údržbou nebo opravami, které nejsou popsány v tomto návodu k obsluze ani v případně dodaných doplňujících návodech pro provoz a údržbu, smějí být prováděny pouze oprávněným servisním personálem výrobce.

9.1 Plán údržby

Na vašem generátoru elektrického proudu je nutno provádět v pravidelných časových intervalech různé práce údržby, aby byla dlouhodobě zajištěna jeho provozuschopnost a spolehlivost. Provádění těchto prací svěřujte pouze odbornému personálu, který má náležitou kvalifikaci. Obrat'te se na svého prodejce nebo na naši

servisní pohotovostní linku [phone]

Mějte na paměti, že v případě uzavřené záruční smlouvy dochází ke ztrátě platnosti jakýchkoli nároků, není-li údržba generátoru elektrického proudu prováděna podle předpisů výrobce.

Přehled o časovém rozvrhu a rozsahu nezbytných prací údržby naleznete v následujícím plánu údržby.

Údržbové práce Interval údržby podle času nebo v pro-vozních hodinách [h]
Položka Krok postupu údržby Denně /	8h	Po 3 mě-sících /25h	Kaž-dých 6měsíců /50h	Ročně /100h
Elektrická bezpečnost Zkontrolovat X
Motorový olej	Zkontrolovat hladinu X
	Vyměnit	X		X
Vzduchový filtr	Vyčistěte, v případě potřebyvyměňte		X
Palivový filtr v nádrži	Vyčistěte, v případě potřebyvyměňte			X
Palivová potrubí	Zkontrolovat se zaměřením napraskliny a poškození, v přípa-dě potřeby vyměnit	X
Údržbové práce by měly být prováděny vaším servisním partnerem.

Údržbové práce Interval údržby podle času nebo v pro-vozních hodinách [h]
Položka Krok postupu údržby Denně /	8h	Po 3 mě-sících /25h	Kaž-dých 6měsíců /50h	Ročně /100h
Zapalovací svíčka	Zkontrolovat vzdálenost mezi elektrodami, vyčistit, v případě potřeby vyměnit			X
Výfuková soustava	Zkontrolovat se zaměřením na těsnost, upevnit, v případě po-třeby vyměnit těsnění	X
	Zkontrolovat lapač jisker, vyčis-tit, v případě potřeby vyměnit			X
Karburátor Zkontrolovat funkci sytiče X
Startér s lankem	Kontrola stavu lanka a funkce startéru	X
Upevnění a šroubová spojení	Zkontrolovat se zaměřením na upevnění a poškození, v přípa-dě potřeby vyměnit			X
Údržbové práce by měly být prováděny vaším servisním partnerem.

Tab. 9-1 Plán údržby generátoru elektrického proudu

9.2 Údržbové práce

Práce údržby smí provádět pouze náležitě oprávněný personál. Provádějte všechny kroky údržby, které jsou uvedeny v plánu údržby, a to v souladu s následujícími pokyny.

UPOZORNĚNÍ!

Určité povrchy zařízení mohou být při provozu velmi horké.

Nebezpečí popálení

Během provozu a rovněž po dobu několika minut po jeho skončení se nedotýkejte žádných součástí motoru (zejména výfukového systému).
▶ Horké součásti motoru nechejte vždy vychladnout, než se jich dotknete.

OZNÁMENÍ!

V souvislosti s kontrolami a činnostmi údržby, které se týkají elektrické bezpečnosti generátoru elektrického proudu, si bezpodmínečně přečtěte také kapitolu „Kontrola elektrické bezpečnosti“.

Abyste zabránili možnosti neúmyslného rozběhnutí motoru během provádění prací, odpojte svorku záporného pólu baterie spouštěče (viz kapitola 9.6.2).

9.3 Motorový olej

Hnací motor vašeho generátoru elektrického proudu vyžaduje, jako každý spalovací motor, vhodný motorový olej zajišťující mazání a vnitřní chlazení. Důležité je rovněž to, aby jak při doplňování, tak i při výměně byl používání správný motorový olej a aby byly dodržovány předepsané intervaly výměny.

Při doplňování a výměně oleje používejte běžně dostupný vícerozsahový olej viskozitní třídy 10W-30, který je určený pro čtyřdobé motory a který se používá také v automobilových motorech. Toto platí pro používání generátoru elektrického proudu v oblastech s mírným klimatem. Při velmi nízkých nebo velmi vysokých venkovních teplotách může být nutné používat motorový olej o jiné viskozitě. Přesnější informace získáte prostřednictvím následujícího informativního grafického znázornění.

Obr. 9-1 Výběr správného motorového oleje

9.3.1 Kontrola hladiny oleje

Váš generátor elektrického proudu je vybaven systémem automatického vypínání při zjištění nedostatku oleje, jejímž prostřednictvím se předchází možnému poškození motoru následkem příliš nízké hladiny oleje. Tento systém poskytuje dvě funkce:

1) Zabránění spuštění hnacího motoru při nedostatečné hladině motorového oleje
2) Vypínání hnacího motoru při zjištění snížení hladiny motorového oleje pod minimální úroveň během provozu.

Jestliže systém automatického vypínání zjistí nedostatek oleje, je tento stav signalizován také rozsvícením žluté varovné světelné kontrolky Obr. 7-3 9 . Aby bylo zamezeno vzniku zpoždění a přerušování provozu, kontrolujte tedy stav motorového oleje před každým uvedením zařízení v činnost.

Předpoklady

Před zahájením provádění kontroly se ujistěte, že jsou splněny následující předpoklady:

Zajistěte, aby byl generátor elektrického proudu nainstalován ve vodorovné poloze.

√ Před zahájením kontroly po předcházejícím činném provozu počkejte alespoň pět minut, aby se motorový olej mohl opět nahromadit v olejové vaně, což je předpokladem pro získání správného výsledku měření.

! UPOZORNĚNÍ!

Motor a provozní prostředky generátoru elektrického proudu se při provozu mohou silně zahřívat.

Nebezpečí popálení

Během provozu i po dobu několika minut po jeho ukončení se nedotýkejte žádných součástí motoru (zejména výfukové soustavy).
Před zahájením provádění kontroly nebo výměny motorového oleje nechejte motor alespoň pět minut vychladnout.

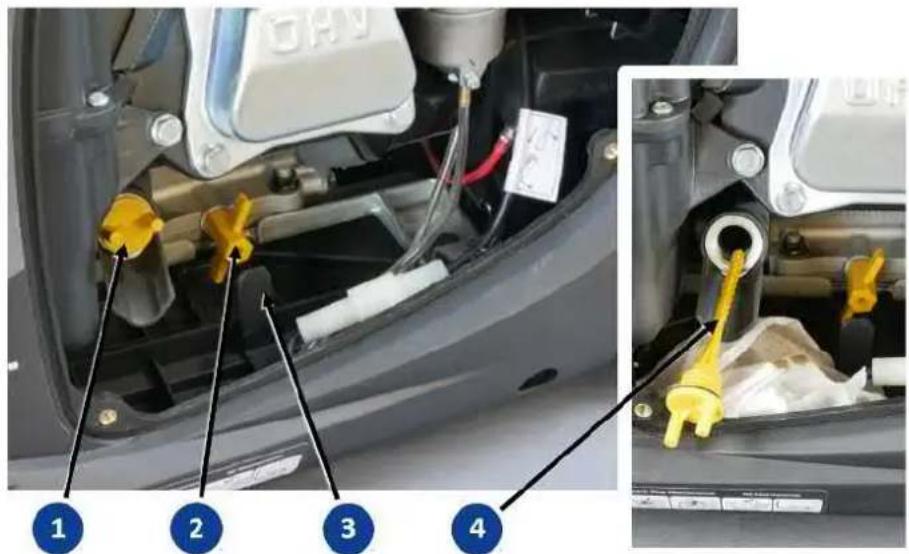

Obr. 9-2 Kontrola a výměna motorového oleje

Kontrola hladiny oleje

1. Povolte čtyři šrouby odklopného krytu pro provádění údržby Obr. 6-3 a poté tento odklopný kryt sejměte.
2. Povolte žlutý uzavírací šroub 1 vyjměte jej z otvoru pro plnění oleje. PO-ZOR: Tyčová olejová měrka, která je na šroubu připevněna, byla ponořena v oleji.
3. Odečtěte hladinu oleje na tyčové měrce 4ato hladina by se neměla nacházet pod střední úrovní mezi značkami „L“ a „H“ a v žádném případě nad značkou „H“.

L H

OIL FILLER CAP/DIPSTICK DRAIN PLUG HIGH

Obr. 9-3 Tyčová olejová měrka

OPEN

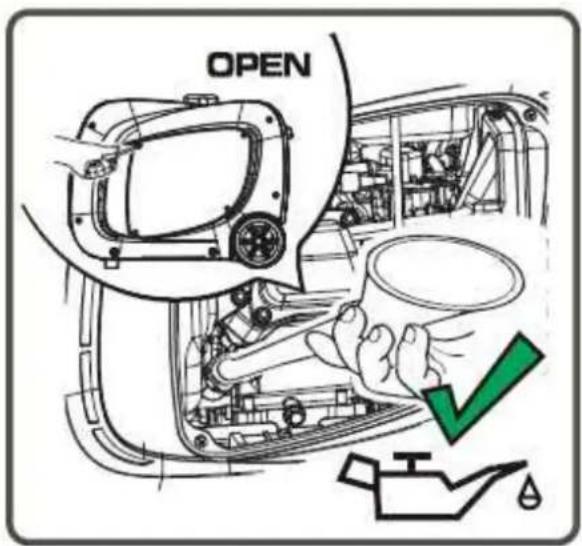

Obr. 9-4 Plnicí pomocný prostředek

Doplňování moto- rového oleje

Je-li hladina oleje příliš nízká, upravte ji provedením postupu sestávajícího z níže uvedených kroků.

1. Připravte si motorový olej, který má být při doplňování použit.
2. Zasuňte dodaný plnicí trychtýř do předem otevřeného plnicího otvoru motoru (viz obr. Obr. 9-4).
3. Nalijte do trychtýře pouze malé množství motorového oleje a počkejte, než tento olej zcela odteče.
4. Odstraňte plnicí pomocný prostředek.
5. Porovnejte hladinu oleje s vyobrazením Obr. 9-3 (vpravo dole) a postupně opakujte kroky 2 až 4, dokud motorový olej nedosáhne okraje plnicího otvoru.
6. Očistěte tyčovou olejovou měrku pomocí čisté tkaniny a otáčením ve směru hodinových ruček ji zašroubujte až na doraz do plnicího otvoru.

Olej je doplněn a jeho hladina je zkontrolována.

9.3.2 Výměna motorového oleje

Motorový olej vašeho generátoru elektrického proudu je nutno vyměnit poprvé po 25 provozních hodinách, nejpozději však po třech měsících, aby byly odstraněny nečistoty vzniklé otěrem během fáze záběhu. Následně provádějte výměnu oleje vždy po 100 provozních hodinách, nejpozději však jedenkrát ročně (viz plán údržby Tab. 9-1).

UPOZORNĚNÍ!

Motor a provozní prostředky generátoru elektrického proudu se při provozu mohou silně zahřívat.

Nebezpečí popálení

Během provozu i po dobu několika minut po jeho ukončení se nedotýkejte žádných součástí motoru (zejména výfukové soustavy).
Před zahájením provádění kontroly nebo výměny motorového oleje nechejte motor alespoň pět minut vychladnout.

Předpoklady

Před zahájením provádění výměny motorového oleje se ujistěte, že jsou splněny následující předpoklady:

Umístěte generátor elektrického proudu tak, aby bylo možno vložit vhodnou záchytnou nádobu pod šroub pro vypouštění oleje.
Zajistěte, aby byl generátor elektrického proudu nainstalován ve vodorovné poloze.
√ Před zahájením postupu výměny oleje po předcházejícím činném provozu počkejte alespoň pět minut, aby motorový olej mohl odtéci zpět do olejové vany a současně vychladnout.

OZNÁMENÍ!

Uniklý motorový olej znečistuje půdu a podzemní vodu.

▶ Používejte vhodnou nádobu k jímání vypouštěného oleje.
▶ Starý olej představuje speciální odpad, který smí být likvidován pouze prostřednictvím náležitě oprávněných sběrných středisek.

Vypouštění starého oleje

1. Povolte čtyři šrouby odklopného krytu pro provádění údržby Obr. 6-3 a poté tento odklopný kryt sejměte.

2. Pod generátor elektrického proudu umístěte vhodnou záchytnou nádobu.

3. Povolte žlutý uzavírací šroub Obr. 9-2 a vyjměte jej z otvoru pro plnění oleje. POZOR: Tyčová olejová měrka, která je na šroubu připevněna, byla ponořena v oleji.

4. Otevřete kryt Obr. 9-2 a znávu se ujistěte, že je záchytná nádoba správně umístěna.

5. Odstraňte šroub pro vypouštění oleje Obr. 9-2 .2 Starý olej vyteče otvorem ve skříni do záchytné nádoby.

6. Po odtečení veškerého starého oleje uzavřete vypouštěcí otvor pomocí no- vého uzavíracího šroubu.

7. Starý olej zlikvidujte v souladu s příslušnými předpisy.

Starý olej je vypuštěn.

Naplnění motoru novým motorovým olejem

1. Při plnění motoru novým motorovým olejem postupujte způsobem, který je popsán v kapitole Obr. 9-2 . Dodržujte pokyny týkající se výběru vhodného oleje. Plnicí množství oleje činí 0,6 litru.

2. Kryt Obr. 9-2 opět pečlivě uzavřete.

3. Znovu připevněte odklopný kryt pro provádění údržby Obr. 6-3 pořnoci čtyř šroubů.

Motorový olej je vyměněn. Váš generátor elektrického proudu je opět připraven k provozu.

9.4 Údržba vzduchového filtru

Po každých 50 provozních hodinách je nutno provádět čištění a v případě potřeby i výměnu vložky vzduchového filtru. Provoz se znečištěným vzduchovým filtrem zvyšuje spotřebu paliva, emise škodlivin a opotřebení motoru. Poškozený nebo chybějící vzduchový filtr může způsobit zničení motoru.

Při provádění údržby vzduchového filtru postupujte následujícím způsobem.

Předpoklady √ Generátor elektrického proudu je vypnutý.

√ Motor je dostatečně vychladlý.
√ Je připravena nová vložka vzduchového filtru.

Výměna vložky vzduchového filtru

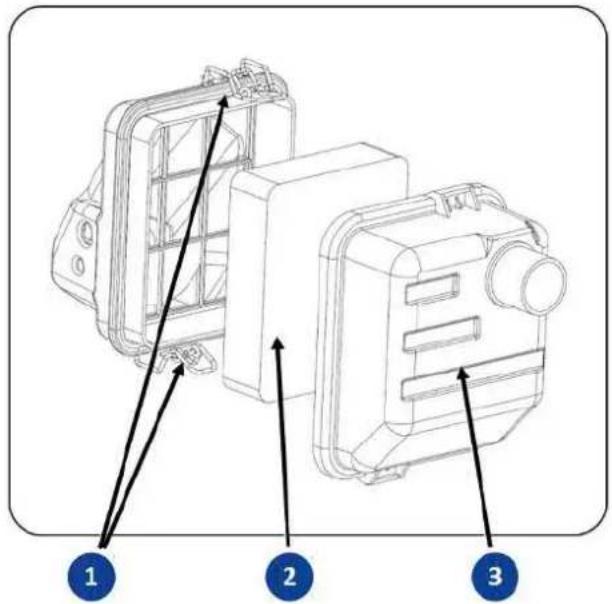

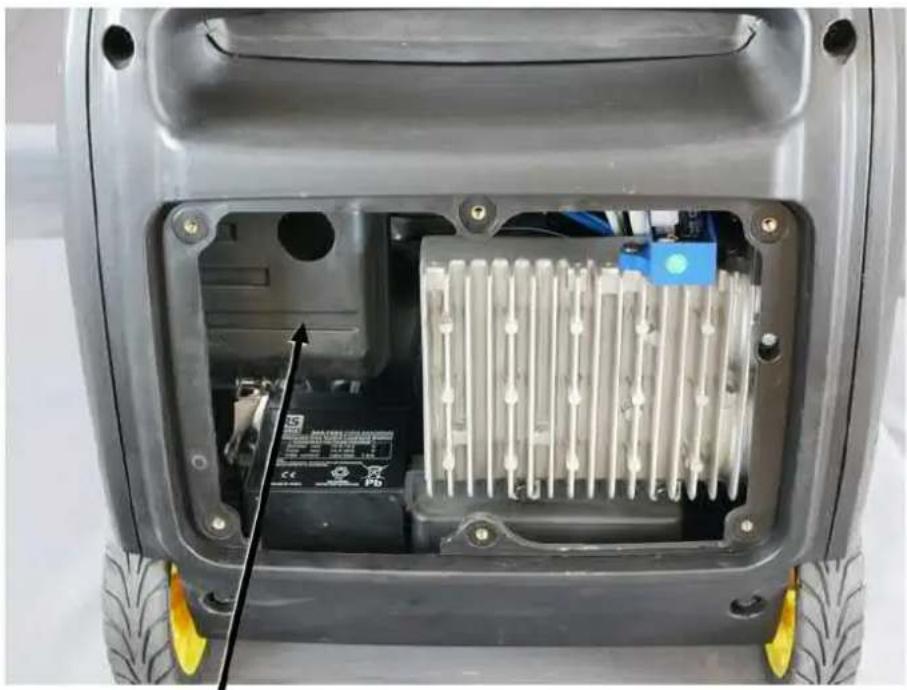

Obr. 9-5 Vzduchový filtr za větrací mřížkou (odstraněnou)

1. Povolte šest šroubů, aby bylo možno uvolnit větrací mřížku Obr. 6-2 a 9 zpřístupnit těleso Obr. 9-5 1zduchového filtru.
2. Otevřete obě upevňovací svorky Obr. 9-6 -1 a sejměte víko vzduchového filtru Obr. 9-6 -3 tělesa filtru.

3. Vyjměte vložku vzduchového filtru Obr. 9-6 -② a po posouzení jejího stavu rozhodněte o dalším postupu:
   a) Při nepatrném znečištění postačuje odstranění volných částic nečistot z vložky vzduchového filtru.
   b) Při silnějším znečištění je třeba použít novou vložku vzduchového filtru.

4. Očistěte těleso a víko vzduchového filtru, zejména pak sací otvor.

5. Chraňte své ruce před stykem s motorovým olejem.

6. Na očištěnou nebo novou vložku vzduchového filtru naneste několik kapek motorového oleje.

7. Poté vložku vzduchového filtru promněte, aby olej rovnoměrně vsákl do pěnové hmoty.

8. Následně vložku vzduchového filtru vyždímejte, aby se z ní odstranil přebytečný olej.

9. Vložte vložku vzduchového filtru do tělesa vzduchového filtru.

10. Opatrně nasadte víko vzduchového filtru 3 na těleso vzduchového filtru a upevněte je pomocí svorek 1

11. Vsad'te zpět větrací mřížku Obr. 6-2 9 a upevněte ji pomocí šesti šroubů.

1. Znečištěnou vložku vzduchového filtru zlikvidujte v souladu s příslušnými předpisy.

Postup údržby vzduchového filtru je dokončen.

9.5 Údržba zapalovací svíčky

Zapalovací svíčku je nutno kontrolovat a v případě potřeby vyměňovat po každých 100 provozních hodinách, minimálně však jedenkrát ročně. Nesprávně nastavené, znečištěné nebo opotrebené zapalovací svíčky mají nepříznivý vliv na chování motoru při spouštění, na jeho chod, spotřebu paliva a emise škodlivin.

OZNÁMENÍ!

Při výměně zapalovací svíčky používejte výlučně jeden z následujících typů:

Při provádění údržby zapalovací svíčky postupujte následujícím způsobem:

Předpoklady √ generátor elektrického proudu je vypnutý,

√ motor je dostatečně vychladlý,
√ je připravena náhradní zapalovací svíčka.

Potřebné nářadí • klíč na zapalovací svíčky (obsažen v rozsahu dodávky)

• klíč na zapalovací svíčky (obsažen v rozsahu dodávky)
• měrka pro seřizování vzdálenosti elektrod

Obr. 9-7 Demontáž zapalovací svíčky

Demontáž zapalo- vací svíčky

1. Povolte čtyři šrouby odklopného krytu pro provádění údržby Obr. 6-3 a poté tento odklopný kryt sejměte.
2. Stáhněte nástrčku zapalovací svíčky Obr. 9-7 -1 ze zapalovací svíčky. Při provádění tohoto úkonu působte tahem přímo na nástrčku, v žádném případě na zapalovací kabel!
3. Nasuňte montážní klíč na zapalovací svíčku Obr. 9-7 - 2 a tuto povolte otáčením proti směru hodinových ruček.

Zapalovací svíčka je vymontována a následně je nutno provést posouzení jejího stavu.

SIDE ELECTRODE 0.7-0.8 mm (0.028-0.031 in) SEALING WASHER

Obr. 9-8 Kontrola zapalovací svíčky

Kontrola zapalovací svíčky

1. Zkontrolujte zapalovací svíčku se zaměřením na poškození a v případě, že je nadále použitelná, provedte její očištění pomocí vhodného kartáče.
2. Zkontrolujte stav a vzdálenost elektrod, a to i při použití nové zapalovací svíčky. V případě potřeby nastavte vzdálenost na správnou hodnotu (viz obr. Obr. 9-8).

Zapalovací svíčka je připravena k namontování.

Montáž zapalovací svíčky

1. Zkontrolovanou zapalovací svíčku zašroubujte otáčením ve směru hodinových ruček silou ruky do závitového otvoru pro zapalovací svíčku v motoru (viz obr. Obr. 9-7 -2). Dbejte na to, aby svíčka byla vsazena rovně a bylo tak zamezeno možnosti poškození jejího závitu.
2. Pomocí dodaného klíče na zapalovací svíčky pak zapalovací svíčku dotáhněte.
3. Natlačte nástrčku zapalovací svíčky pevně na zapalovací svíčku.

Postup údržby zapalovací svíčky je řádně dokončen.

Generátor elektrického proudu je opět připraven k použití.

9.6 Spouštěcí baterie

9.6.1 Nabíjení baterie

Po delším odstavení nebo nadměrné spotřebě proudu v řídicím proudovém obvodu generátoru se může baterie vybít.

Před nabíjením baterii spouštěče bezpodmínečně vymontujte (viz kap. 9.6.2). Dodržujte přesně předpis k zacházení s baterií výrobce baterie. Nesprávný postup při nabíjení způsobí zničení baterie!

! VAROVÁNÍ!

Nebezpečí výbuchu a požáru při neodborném zacházení se zařízením a nebezpečí vzniku jisker při manipulaci s baterií.

Nebezpečí hrozící od kyseliny sírové rozstřikované do okolí. Nebezpečí těžkého až smrtelného popálení a poleptání. Nebezpečí oslepnutí.

▶ Nikdy nepokládejte vodivé předměty na spouštěcí baterií.
Je zakázáno kouřit, přibližovat se s ohněm, přístroji vytvářejícími jiskry a otevřeným světlem.
Zabraňte vzniku jisker při manipulaci s kabely a elektrickými přístroji i vlivem elektrostatického náboje.
▶ Zabraňte vzniku zkratu.
▶ Používejte ochranný oděv, který je odolný proti kyselinám.

! VAROVÁNÍ!

Nebezpečí úniku kyseliny sírové nebo jejích žíravých výparů, a to během postupu nabíjení i po jeho ukončení. Nebezpečí těžkého až smrtelného poleptání.

Pracujte pouze za použití ochranného vybavení, které je odolné proti kyselinám.
▶ Povrchy zasažené kyselinou ihned opláchněte dostatečným množstvím vody.
Nabíjení spouštěcí baterie provádějte pouze v dobře větraném prostředí.

Předpoklady √ Baterie spouštěče je vymontovaná.

Nabíjení baterie

√ Baterie spouštěče je připravena k nabíjení na dostatečně větraném místě.
1. Připojte baterii spouštěče k nabíječce v souladu s pokyny vydanými výrobci baterie i nabíječky.
2. V případě potřeby nastavte na nabíječce vhodnou hodnotu nabíjecího proudu.
3. Po uplynutí potřebné doby nabíjení vypněte nabíječku.
4. Odpojte baterii spouštěče od nabíječky.
5. Nechejte baterii spouštěče po dobu asi třiceti minut v klidu.
6. Namontujte baterii spouštěče zpět do generátoru elektrického proudu (viz kap. 9.6.2).

Baterie spouštěče je nabitá.

Není-li po úplném nabití baterie možno spustit motor generátoru elektrického proudu, závada spočívá v obvodu spouštěče motoru generátoru. Obrat'te se na příslušného servisního partnera.

OZNÁMENÍ!

Baterie spouštěče, která byla s generátorem dodána z výrobního závodu, nevyžaduje po celou dobu své životnosti žádnou údržbu.

▶ Nikdy se nepokoušejte baterii otevřít – nebezpečí zničení.

9.6.2 Výměna baterie

Při provádění výměny spouštěcí baterie postupujte následujícím způsobem:

Předpoklady √ Generátor elektrického proudu je vypnutý.

Demontáž spouště- cí baterie

1. Povolte šest šroubů, aby bylo možno uvolnit větrací mřížku Obr. 6-2 sejmout ji.
   Spouštěcí baterie je přístupná pod krytem Obr. 9-9 - 1.

2. Odstraňte přidržovací pásku Obr. 9-9 - .2

3. Odstraňte kryt Obr. 9-9 - z1baterie.

4. Opatrně vytáhněte spouštěcí baterii z její přihrádky tak, aby byla zpřístupněna její přípojná místa.

5. NEJPRVE uvolněte černý kabel Obr. 9-9 - 3 od záporného pólu baterie.

6. Jako POSLEDNÍ uvolněte červený kabel Obr. 9-9 - 4 kladného pólu baterie.

1. Stáhněte červený ochranný kryt z kladného pólu baterie a jako POSLEDNÍ uvolněte červený kabel od baterie.
2. Baterii zcela vyjměte z bateriové přihrádky.
3. Povolte šest šroubů, aby bylo možno uvolnit větrací mřížku Obr. 6-2 sejmout ji.

Spouštěcí baterie je vymontovaná.

Obr. 9-9 Výměna spouštěcí baterie

Montáž spouštěcí baterie

1. Připravte si novou spouštěcí baterii (postupujte podle pokynů výrobce baterie).
2. NEJPRVE připevněte červený kabel Obr. 9-9 -4 ke kladnému pólu baterie.
3. Jako POSLEDNÍ připevněte černý kabel Obr. 9-9 - 3 k zápornému pólu baterie.
4. Umístěte spouštěcí baterii do bateriové přihrádky.
5. Přetáhněte kryt Obr. 9-9 - přes baterii.
6. Upevněte baterii pomocí přidržovací pásky Obr. 9-9 - .2

7.

Spouštěcí baterie je vyměněna. Generátor elektrického proudu je možno spustit.

9.7 Čištění lapače jisker

Lapač jisker, který se nachází bezprostředně v oblasti výstupu výfukových plynů, zabraňuje tomu, aby z výfuku vycházely žhnoucí částice obsažené ve výfukových plynech. V intervalu po 100 provozních hodinách je nutno provádět jeho demontáž a čištění. Při silném znečištění nebo poškození je nutné provedený výměny lapače jisker.

Při provádění údržby lapače jisker postupujte následujícím způsobem:

Potřebné nářadí • úzký plochý šroubovák

- drátěný kartáč

Předpoklady √ Generátor elektrického proudu je vypnutý.

√ Motor a zejména jeho výfuková soustava jsou vychladlé.

1. Povolte oba šrouby Obr. 9-10 - lapače jisker.
2. Odstraňte upevňovací desku Obr. 9-10 - lapače jisker.
3. Pomocí úzkého plochého šroubováku uvolněte lapač jisker Obr. 9-10 - 1 z výstupní strany výfuku a zcela jej vytáhněte. Lapač jisker je vyjmutý.
4. Provedte posouzení stavu lapače jisker a v případě zjištění poškození i jeho výměnu.
5. Není-li nutno provádět výměnu lapače jisker, provedte jeho důkladné vyčištění pomocí drátěného kartáče.
6. Při opětovném upevňování lapače jisker provedte kroky 1 až 3 v obráceném pořadí.

Údržba lapače jisker je provedena. Generátor elektrického proudu je možno uvést do provozu.

9.8 Čištění generátoru elektrického proudu

Generátor Generátor elektrického proudu udržujte v čistém a suchém stavu, aby bylo kdykoli umožněno jeho bezpečné použití a aby byla zachována jeho dlouhá životnost. Generátor Generátor elektrického proudu nikdy nevystavuje účinkům extrémních povětrnostních podmínek a nepoužívejte jej v prostředích se silným výskytem prachu a nečistot, vlhkosti nebo agresivních výparů.

NEBEZPEČÍ!

Nebezpečí průchodu proudu při vniknutí vody.

Ohrožení života při zasažení elektrickým proudem

▶ Čištění zařízení nikdy neprovádějte za jeho provozu.
Zařízení nikdy nečistěte pod tekoucí vodou nebo pomocí vysokotlakého čisticího zařízení.

OZNÁMENÍ!

Generátor Generátor elektrického proudu nikdy nečistěte pomocí zahradní hadice. Skrze chladicí štěrbiny může dovnitř zařízení vniknout voda, která způsobí jeho poškození.

Při provádění čištění generátoru Generátor elektrického proudu postupujte následujícím způsobem:

• Odstraňte nečistoty a olej pomocí měkkého kartáče.
• Vnější plochy zařízení čistěte pomocí vlhké tkaniny
• Kontrolujte, zda jsou všechny větrací a chladicí štěrbiny čisté a volně průchodné.
• Po očištění zařízení vždy důkladně osušte pomocí čistého hadříku nebo pomocí vzduchového kompresoru (max. tlak 1,7kPa / bar).

10 Uskladnění

Jakmile je ukončen činný provoz generátoru elektrického proudu, je důležité umístit jej v prostoru, který je vhodný pro jeho uskladnění.

• Místo zvolené pro uskladnění musí být zastřešené a nesmí být vystaveno účinkům stojaté vody, agresivních výparů, znečišťujících látek a zvýšené prašnosti.
• Zařízení chraňte zakrytím plachtou z prodyšného materiálu.
• Dbejte na to, aby se teplota a vlhkost vzduchu při skladování nacházely v uvedených rozsazích mezních hodnot (viz Technické údaje).

Z důvodu omezené skladovatelnosti různých provozních prostředků je při odstavení zařízení, které má trvat déle než jeden měsíc, nutno přijmout dodatečná opatření související s jeho uskladněním. Přitom se řídte pokyny uvedenými v přiloženém návodu pro provoz a údržbu, který byl vydán výrobcem motoru.

11 Likvidace

Jakožto elektrické, popř. elektronické zařízení podléhá váš generátor elektrického proudu ustanovením evropské směrnice 2012/19/EU („Směrnice WEEE“), která byla v Německu začleněna do národního práva prostřednictvím nařízení ElektroStoffV. Toto nařízení upravuje podmínky likvidace a recyklace vyřazených elektrických zařízení. Vedle vyobrazený symbol přeškrtnuté nádoby na odpadky, který je na vašem zařízení umístěn, udává, že toto zařízení nesmí být po skončení své životnosti likvidováno společně s běžným domovním odpadem.

Jako soukromému koncovému spotřebiteli (takzvanému zákazníkovi kategorie b2c) jsou vám k dispozici bezplatná recyklační místa (sběrné dvory), kde lze odevzdávat vyřazená elektrická zařízení, popř. další odběrná místa nacházející se v blízkosti vašeho bydliště. Adresy získáte u příslušného městského nebo obecního správního úřadu. Pokud vyřazené elektrické, popř. elektronické zařízení obsahuje osobní údaje, jste sami zodpovědní za smazání těchto údajů před odevzdáním zařízení.

Zařízení spadající výlučně do kategorie b2b (tedy zařízení, která jsou určena k výlučnému používání v průmyslové nebo komerční oblasti) nesmějí být v Německu a v dalších zemích EU likvidována prostřednictvím veřejných sběrných míst. V záležitosti zpětného odběru svého vyřazeného elektrického zařízení se obraťte na příslušného autorizovaného prodejce generátorů elektrického proudu ENDRESS. Tento prodejce je vaší kontaktní osobou rovněž v případech, kdy v příslušné zemi použití platí odchylná ustanovení. Navíc je nutno brát v úvahu případná další ujednání obsažená v kupní smlouvě.

Při likvidaci starého oleje je bezpodmínečně nutno dodržovat příslušné předpisy týkající se ochrany životního prostředí. Doporučujeme, abyste olej určený k likvidaci odvezli v uzavřené nádobě do sběrny starého oleje. Použitý motorový olej nikdy nelikvidujte společně s běžným domovním odpadem. Ukládání starého oleje na skládkách nebo jeho vylévání ve volné přírodě je spojeno s vysokými pokutami.

Neodborně zlikvidovaná baterie může značně poškodit životní prostředí. Starou baterii můžete bezplatně odevzdat přímo u prodejce při zakoupení nové baterie.

Vždy dodržujte platné místní předpisy a zákony týkající se správné likvidace veškerých starých dílů a provozních prostředku. Ohledně výměny se, prosím, obracejte na příslušného servisního partnera společnosti ENDRESS.

12 Odstraňování chyb

V podobě následující tabulky získáte pomůcku pro případ, že se během provozu zařízení vyskytnou poruchy. Na základě získaných zkušeností může být většina provozních poruch odstraňována nebo většina příčin poruch vymezována již samotným obslužným personálem. Ve všech ostatních případech se obracejte, jak je rovněž uvedeno v tabulce, na příslušného servisního partnera. Totéž se týká poruch, které v tabulce nejsou uvedeny.

Nelze-li některou poruchu odstranit prostřednictvím jednoho ze zde popsanych opatření k nápravě, vyřad'te generátor elektrického proudu z provozu a zajistěte jej proti jakémukoli dalšímu používání. Obrat'te se na příslušného servisního partnera a kromě zjištěných příznaků mu popište také možné příčiny, které jste již sami vyloučili na základě tabulky. Tím usnadníte provedení diagnostického postupu, jelikož závady lze často identifikovat již při telefonické nebo písemné výměně informací s naším odborným personálem.

OZNÁMENÍ!

Následující tabulka si neklade nárok na úplnost a nepojednává o poruchách, které jsou způsobovány chybami při obsluze.

▶ Abyste se vyhnuli chybám při obsluze, postupujte vždy presně v souladu s pokyny obsaženými v tomto návodu i v další dokumentaci dodané se zařízením.

Porucha Možná příčina Odstranění

	Hladina paliva je příliš nízká Doplňte palivo
	Palivový filtr je zanesený Vyměňte palivový filtr
	Palivo je nepoužitelné následkem nadměrného stáří	Vyčistěte karburátor, případně vyčistěte palivovou nádrž a vyměňte palivo
Motor se otáčí, avšak nerozbí-há se.	Nástrčka zapalovací svíčky je staže-ná	Pevně nasuňte nástrčku zapa-lovací svíčky
	Zapalovací svíčka je silně znečištěná nebo vadná	Očistěte a seřídte zapalovací svíčku, případně ji vyměňte
	Hladina motorového oleje je příliš nízká (automatické vypnutí při zjiště-ní nedostatku oleje)	Doplňte hladinu motorového oleje po značku maximální úrovně
	Nedostatečná komprese	Kontaktujte servisního partnera

Porucha Možná příčina Odstranění
Motor se neotáči	Spouštěcí baterie je vybitá nebo vad-ná (pouze při elektrickém spouštění)	Očistěte zkorodované póly ba-terieProvedte kontrolu a nabitíspouštěcí baterie, případněbaterii vyměňte
	Spouštěč je vadný Provedte výměnu spouštěče
	Motor je mechanicky blokován (také při ručním spouštění)	Kontaktujte servisního partnera
Motor se rozbíhá, avšak po krátké době se opět zastavuje	Hladina paliva je příliš nízká Doplňte palivo
	Palivový filtr je zanesený Vyměňte palivový filtr
	Hladina motorového oleje je příliš nízká (automatické vypnutí při zjiště-ní nedostatku oleje)	Doplňte hladinu motorového oleje po značku maximální úrovně
	Nástrčka zapalovací svíčky je staže-ná	Pevně nasuňte nástrčku zapa-lovací svíčky
	Odvzdušnění nádrže (ve víku nádr-že) je zanesené	Vyčistěte odvzdušňovací otvo-ry
Generátor elektrického proudu běží, nedodává však napětí do zásuvky	Aktivovala se ochrana proti přetížení (ukazatel provozního stavu svítí čer-veně)	Připojte spotřebič s nižším vý-konem
	Generátor nebo jeho zapojení jsou vadné	Kontaktujte servisního partnera
	Regulátor otáček motoru je nespráv-ně nastavený nebo vadný	Kontaktujte servisního partnera
Generátor elektrického proudu běží, napětí je však mimo tole-ranční rozsah	Elektronická regulace napětí je ne-správně nastavená nebo vadná	Kontaktujte servisního partnera
	Zátěž představovaná připojeným spotřebičem je příliš vysoká	Připojte spotřebič s nižším vý-konem
Užitečný výkon je výrazně niž-ší než jmenovitý výkon	Provoz za extrémních klimatických podmínek	Přizpůsobte klimatické pod-mínky nebo změňte provozní nastavení
	Údržba generátoru elektrického proudu je nedostatečná	Nechejte provést údržbu
	Generátor elektrického proudu dosá-hl mezního stavu opotřebení	Kontaktujte servisního partnera
Motor kouří	Množství motorového oleje je příliš vysoké	Vypust’te přebytečný olej
	Vložka vzduchového filtru (papírová) je znečištěná nebo nasáklá olejem	Proved’te vyčištění nebo vý- měnu vložky vzduchového fil- tru
	Vložka vzduchového filtru (z pěnové hmoty) je znečištěná	Proved’te vyčištění a opětovné naolejování vložky vzducho- vého filtru
Generátor elektrického proudu běží se silným kolísáním otá- ček a napětí	Motor se dosud nachází ve fázi za- hřívání	Počkejte, než motor dosáhne provozní teploty
	Karburátor je nesprávně nastavený nebo vadný	Kontaktujte servisního partne- ra
	Regulátor otáček motoru je vadný Kontaktujte servisního partne- ra

Tab. 12-1 Odstraňování chyb

V případě potřeby provedení podrobnější diagnostiky závad a obstarání originálních náhradních dílů nebo dílů podléhajících opotřebení se obracejte na náš

zákaznický servis, tel. [phone]

[e-mail] nebo

www.endressparts.com (viz kapitola 14)

13 Technická data

V následující tabulce naleznete technické údaje svého generátoru elektrického proudu.

Označení Hodnota Jednotka
	ESE 3000 i
Druh generátoru se střídačem
Maximální výkon [[LTP] 3300 [W]
Trvalý výkon [PRP] 3000 [W]
Jmenovitý účiník 1,0 [cosφ]
Jmenovitá frekvence 50 [Hz]
Jmenovité otáčky 3 800 [min]		-1]
Jmenovité napětí ~1	230 [V]
Jmenovitý proud ~1	13	[A]
Výstup stejnosměrného proudu (pro nabíjení baterie)	12 / 8,3	[V] / [A]
Výstup USB	5 / 2,1	[V] / [A]
Hmotnost (připraven k provozu)	41	[kg]
Hnací motor 1válcový 4dobý OHV
Zdvihový objem	171	[cm3]
Chlazení	zařízení chlazené vzduchem
Množství motorového oleje	0,6	[l]
Objem nádrže	6,8	[l]
Spotřeba paliva (při zatížení 75 %) 1)	1,3	[l/h]
Doba chodu (při zatížení 75 %), přibližná 1)	5	[l/h]
Rozměry d x š x v	588 x 442 x 452	[mm]
Hladina akustického tlaku na pracovišti L_pA 2)	85	[db (A)]
Hladina akustického tlaku ve vzdálenosti 7m L_pA 3)	68	[db (A)]
Hladina akustického výkonu L_WA 3)	93	[db (A)]
Třída ochrany generátoru krytím	IP 23
1) průměrná hodnota, závislá na podmínkách používání, a proto nezávazná2) měřeno ve vzdálenosti 1 m a ve výšce 1,6 m podle normy ISO 3744 (část 10)3) měřeno podle normy ISO 3744 (část 10)

Tab. 13-1 Technická data generátoru elektrického proudu

14 Náhradní díly

Díly potřebné pro údržbu a náhradní díly získáte rychlým a nekomplikovaným způsobem prostřednictvím příslušného servisního partnera společnosti ENDRESS nebo prodejce výrobků ENDRESS. Podporu vám alternativně poskytne také náš centrální zákaznický servis

telefonicky: [phone]

e-mailem: [e-mail]

Mějte připraveno číslo výrobku a sériové číslo svého zařízení, aby byla umožněna jeho identifikace.

Jako registrovaný uživatel můžete prostřednictvím naší domovské stránky získat rychlý a jednoduchý přístup k řadě služeb, včetně možnosti dodávek vhodných originálních náhradních dílů pro provádění údržby a oprav. Za tím účelem zadejte ve svém internetovém prohlížeči adresu

https://endressparts.com

a zde klikněte na oblast „Dokumentace a náhradní díly“.

Obr. 14-1 Náhradní díly prostřednictvím stránek endressparts.com

POZNÁMKY

Seznam hesel

B

Bezpečnostní pokyny 15

Bezpečnostní značky 15

C

Chybné použití 10

d

doplňování paliva 33

D

Domovská stránka 63

E

Elektrická bezpečnost 24

Emise hluku 14

Energetický distribuční podnik 11

|

Impressum 2

K

Klíč na zapalovací svíčky 12

Kvalita paliva 13

L

Lanovod sytiče 27

M

Měrka oleje 28

Multifunkční displej 29

N

Nabíjecí kabel baterie 12

Nabíjecí zásuvka USB 29

Nálepky 13

Nástrčka zapalovací svíčky 28

Návod k obsluze 7

Normy

DIN EN 60204 18

DIN EN 82079-1 6

DIN EN ISO 12100 18

DIN EN ISO 8528-13 18

DIN ISO 3864 6

ISO 7010 15

ISO 3864 18

VDE 100, část 551 9

0

obslužný personál 17

0

Objem nádrže 13

Obslužný personál 23

Ochranný spínač 29

Odklopný kryt pro provádění údržby 28

Odvzdušnění nádrže 27

Ovládací pole 27

P

Plnicí trychtýř 12

Povinnosti provozovatele 24

Přepravní kolečka 27

Přepravní rukojeť 27

Provozní světelná kontrolka 29

R

Rozběhový spínač motoru 29

Rozsah dodávky 12

Rukojeti pro prénášení 32

S

Sací strana 26

Směrnice WEEE 58

Spaliny 19 35

Spouštění 34

Startér s lankem 27

Strana obsluhy 26

Strana údržby 26

Strana výfuku 26

§

Šroub hrdla k plnění oleje 28

Šroub k vypouštění oleje 28

Šroubovák 12

u

uzavírací kohout palivového potrubí 34

U

Ukazatel provozního stavu 29

Uzavírací kohout palivového potrubí 27

ú

Úsporné zapojení v režimu ECO 29

v

vyrovnávání potenciálu 29

V

Varovná signální světla 29

Varovná upozornění 18

Víko nádrže 27

Vypínání 37

Výrobní štítek 13

Vyrovnávání potenciálu 24

Výstupní strana výfuku 28

Vzduchový filtr 28

Z

Zákaznický servis 63

Zásuvka pro nabíjení baterie 29

Zásuvky

Ochranný kontakt 29

Zbytkové nebezpečí 18

Značení 13
