HG07442A - Nabíjecí stanice TRONIC - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma HG07442A TRONIC ve formátu PDF.
| Typ produktu | Vícenásobná nabíjecí stanice |
| Značka | TRONIC |
| Model | HG07442A |
| Hmotnost | cca 190 g |
| Provozní teplota | 5 - 35 °C |
| Skladovací teplota | 0 - 45 °C |
| Vlhkost (bez kondenzace) | 10 - 70 % |
| Délka nabíjecího kabelu | cca 1 m |
| Vstup | 9 V, 3 A |
| Výstup nabíjecí plochy Qi | max. 10 W |
| Výstup USB typu A (1) | max. 5 V, 1 A |
| Výstup USB typu A (pro hodinky) | max. 5 V, 1 A |
| Celkový proud USB výstupů | max. 1 A, pokud jsou použity oba |
| Maximální vzdálenost nabíjení Qi | ≤ 5 mm |
| Frekvenční pásmo | 114,54 - 144,07 kHz |
| Max. přenášený výkon (pole H) | -20,55 dBµA/m při 10 m |
| Hlavní funkce | Bezdrátové nabíjení Qi, dva porty USB-A, držák pro chytré hodinky |
| LED indikátor | Modrá: pohotovost/nabíjení, Červená: překážka nebo nekompatibilní adaptér |
| Bezpečnost | Neotvírejte, nezakrývejte, vyhýbejte se vlhkosti, udržujte v dostatečné vzdálenosti od kardiostimulátorů |
| Údržba a čištění | Měkký, mírně vlhký hadřík, jemné čisticí prostředky |
| Náhradní díly a opravitelnost | Žádné díly opravitelné uživatelem, záruka 3 roky |
| Obsah balení | 1 nabíjecí USB kabel, 1 návod k použití |
| Doporučené napájení | USB adaptér min. 27 W (není součástí balení) |
| Určené použití | Nabíjení mobilních zařízení kompatibilních s Qi a USB zařízení |
Často kladené otázky - HG07442A TRONIC
Dotazy uživatelů ohledně HG07442A TRONIC
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Nabíjecí stanice ve formátu PDF zdarma! Najděte svůj návod HG07442A - TRONIC a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. HG07442A značky TRONIC.
NÁVOD K OBSLUZE HG07442A TRONIC
Pokyny pro obsluhu a bezpečnostní pokyny
SK
MULTINABÍJAČKA
Pokyny pre obsluhu a bezpečnostné pokyny
ES
CZ Návod k použití a bezpečnostní pokyny Strana 113
SK Pokyny pre obsluhu a bezpečnostné pokyny Strana 133
Použitá varování a symboly ...... Strana 114
Úvod ...... Strana 116
Zamýšlené použití ...... Strana 116
Oznámení o ochranných známkách...... Strana 116
Bezpečnostní pokyny ...... Strana 117
Popis součástí ...... Strana 120
Technické údaje ...... Strana 121
Obsah dodávky...... Strana 122
Před použitím...... Strana 122
Používání ...... Strana 123
Odstraňování potíží ...... Strana 126
Skladování mimo používání......Strana 128
Čištění...... Strana 128
Odstranění do odpadu ...... Strana 128
Zjednodušené EU prohlášení o shodě ...... Strana 130
Záruka a servis.... Strana 130
Záruka.... Strana 130
Postup v případě uplatňování záruky ...... Strana 131
Servis ...... Strana 132

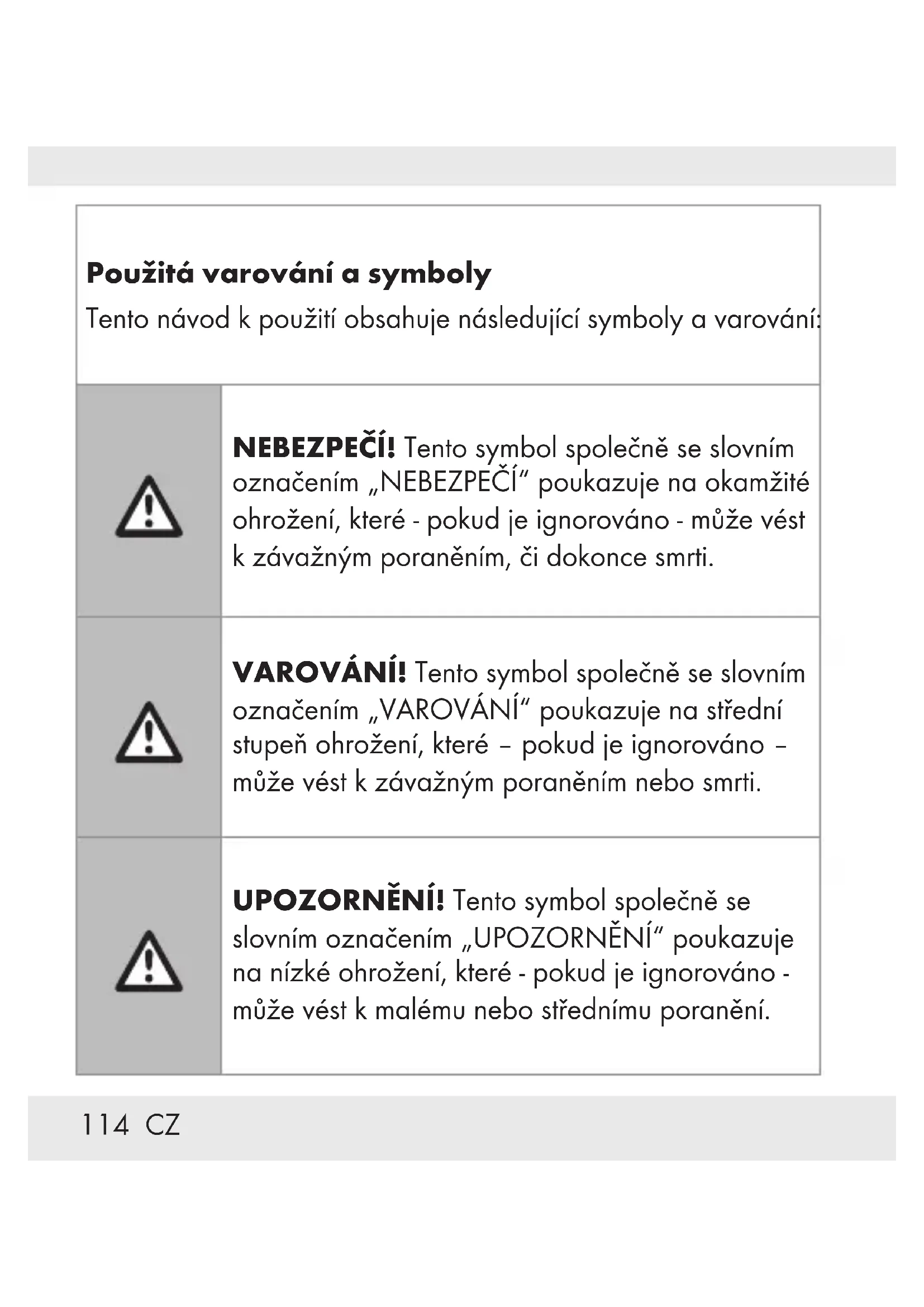

| Použitá varování a symbolTento návod k použití obsahuje následující symboly a varování: | |
 | NEBEZPEČÍ! Tento symbol společně se slovním označením „NEBEZPEČÍ“ poukazuje na okamžité ohrožení, které - pokud je ignorováno - může vést k závažným poraněním, či dokonce smrti. |
 | VAROVÁNÍ! Tento symbol společně se slovním označením „VAROVÁNÍ“ poukazuje na střední stupeň ohrožení, které - pokud je ignorováno - může vést k závažným poraněním nebo smrti. |
 | UPOZORNĚNÍ! Tento symbol společně se slovním označením „UPOZORNĚNÍ“ poukazuje na nízké ohrožení, které - pokud je ignorováno - může vést k malému nebo střednímu poranění. |
 | POZOR! Tento symbol se slovním označením „POZOR“ poukazuje na potenciální nebezpečí poškození majetku - může vést k poškození majetku. |
 | POZNÁMKA: Tento symbol společně se slovním označením „POZNÁMKA“ uvádí dodatečné užitečné informace. |
 | Stejnosměrný proud/napětí |
 | „Qi“ a logo Qi jsou ochranné známky společnosti Wireless Power Consortium (WPC). |
 | Tento symbol upozorňuje, že tento produkt je třeba používat podle pokynů. |
 | Značka CE vyjadřuje soulad s příslušnými směrnicemi EU, které se vztahují na tento výrobek. |
MULTIFUNKČNÍ NABÍJECÍ STANICE
•Úvod
Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.
●Zamýšlenépoužití
Tato MULTIFUNKČNI NABIJECI STANICE (dále pouze „výrobek“) je zařízení informační techniky. Tento výrobek je určen pouze pro nabíjení mobilních zařízení, které využívají technologii Qi. Tento výrobek je určen pouze pro privátní použití a nikoli pro komerční použití. Výrobce nepřebírá žádnou odpovědnost za škody způsobené neoprávněnými úpravami nebo nevhodným používáním.
- Oznámení o ochranných známkách
■ ^® je USB registrovaná ochranná známka organizace USB Implementers Forum, Inc.
„Qi“ a logo Qi jsou ochranné známky společnosti Wireless Power Consortium (WPC).
Ochranná známka a obchodní název TRONIC je majetke příslušných vlastníků.
Všechny ostatní názvy produktů jsou ochrannými známka nebo registrovanými ochrannými známkami příslušných vlastníků.
Bezpečnostnípokyny
Před použitím produktu se prosím seznamte se všemi bezpečnostními a provozními pokyny! Při předávání tohoto produktu další osobě rovněž předejte veškerou dokumentaci!
⚠️ VAROVÁNÍ! OHROŽENÍ ŽIVOTA A RIZIKO ZRANĚNÍ U BATOLAT A MALÝCH DĚTÍ!
⚠️ NEBEZPEČÍ! NEBEZPEČÍ UDUŠENÍ! Zásadně neponechávejte malé děti bez dozoru s obalovým materiálem. Obalový materiál představuje riziko udušení. Děti si často neuvědomují rizika. Obalový materiál není na hraní.
Tento výrobek mohou používat děti od 8 let a osoby s omezenými fyzickými, citovými a mentálními schopnostmi
nebo s nedostatečnými zkušenostmi a znalostmi, jestliže jsou pod dohledem nebo byly zaučeny výrobek bezpečně používat a porozuměly možným nebezpečím při jeho používání. Děti si s tímto spotřebičem nesmí hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru. Tento produkt není na hraní.
⚠️ POZOR! Poškození majetku
- Před každým použitím výrobek zkontrolujte! Pokud zjistíte poškození produktu nebo propojovacího kabelu, přestaňte produkt používat!
Tento produkt neobsahuje žádné součásti, které by si mohl uživatel opravit vlastními silami.
Uchovávejte tento produkt mimo dosah vlhkosti nebo kapající nebo stříkající vody!
Neumístujte zapálení svíčky nebo jiné zdroje otevřeného ohně na produkt nebo vedle něho.
■ Pokud zaregistrujete kouř, neobvyklý zvuk nebo zápach, ihned odpojte připojení USB.
Náhlé změny teploty mohou způsobit kondenzování vody uvnitř výrobku. V takovém případě nechte produkt před další používáním nějakou dobu aklimatizovat, aby se zabránilo zkratu!
Nepoužívejte výrobek v blízkosti zdrojů tepla, například radiátorů nebo jiných zařízení vyzařujících teplo!
■ Tento produkt nevhazujte do ohně ani nevystavujte vysoký teplotám.
■ Produkt v žádném případě neotevírejte. Vnitřní součásti nevyžadují údržbu.
Tento výrobek nesmí být během provozu zakrytý. Do výro nesmí vniknout žádné cizí předměty. Během provozu nesmí na nabíjecí ploše Qi ležet žádné cizí předměty.
Tento výrobek v žádném případě nenabíjejte z počítače nebo notebooku z důvodu vysokého příkonu.
⚠️ POZOR! Rádiové rušení
Tento produkt nepoužívejte v letadlech, v nemocnicích, ve velínech nebo v blízkosti zdravotnických elektronických systémů. Vysílané bezdrátové signály mohou negativně ovlivňovat fungování citlivé elektroniky.
Toto zařízení udržujte alespoň 20 cm od kardiostimulátorů nebo implantovaných kardioverter-defibrilátorů, protože elektromagnetické pole může narušovat fungování kardiostimulátorů.
Vysílané rádiové vlny mohou způsobit rušení naslouchade
Tento výrobek v žádném případě neumístujte v blízkosti hořlavých plynů nebo do míst s potenciálním nebezpečím
výbuchu (například obchod s nátěrovými hmotami), protože vyzářované rádiové vlny mohou způsobit výbuch a požár.
Společnost OWIM GmbH & Co KG nenese odpovědnost za rušení rádií nebo televizory způsobené neoprávněnými úpravami produktu. Společnost OWIM GmbH & Co KG dále nepřebírá žádnou odpovědnost za používání nebo nahrazení kabely a produkty, které společnost OWIM nedistribuuje.
Uživatel tohoto výrobku nese výhradní odpovědnost za odstranění rušení způsobeného neoprávněnými úpravami výrobku a také za náhradu takových upravených výrobků.
●Popis součástí
Viz rozložitelné stránky.
1 Držák (pro vložení podložky pro nabíjení hodinek)
2 Kryt držáku podložky pro nabíjení chytrých hodinek
3 Rozhraní nabíjení Qi
4 Indikátor LED
5 Výstup USB typ A
6 Zásuvka vstupu USB typ C
7 Zástrčka USB typ A
8 Nabíjecí kabel USB
9 Zástrčka USB typ C
10 Návod k použití
11 Výstup USB typ A (podložka pro nabíjení chytrých hodinek)
●Technické údaje
Rozměry (Š x V x H): přibližně 179 x 85 x 85 mm
Hmotnost: přibližně 190 g
Provozní teplota: 5 - 35 °C
Skladovací teplota: 0 - 45 °C
Vlhkost (bez kondenzace): 10 - 70 %
Délka nabíjecího
kabelu USB: cca 1 m
Vstup: 9 V ——, 3 A
Výstup rozhraní
nabíjení Qi 3 : 10 W max.*
Výstup USB typ A 5 : 5 V , 1 A max.**
Výstup USB typ A 11
(pro podložku pro nabíjení
Frekvenční pásmo: 114,54-144,07 kHz
Maximální prénášený
radiofrekvenční
výkon (pole H): -20,55 dBuA/m na
vzdálenost 10 m
Maximální vzdálenost mezi nabíjecí plochou Qi a mobilním zařízením: ≤ 5 mm
* i POZNÁMKA: K dosažení maximálního výstupního výkonu 10 W je nutné použít USB adaptér s výstupním výkonem alespoň 27 W. Takový USB adaptér není součástí dodávky. (Přiložen je pouze nabíjecí kabel USB typ A na typ C.)
**i POZNÁMKA: Výstup USB typ A 5 a vstup USB typ A (pro podložku pro nabíjení hodinek) 11 celkový výstupní proud 1 A max., pokud se používají oba výstupy.
Změna technických údajů a designu bez předchozího upozornění vyhrazena.
●Obsah dodávky
1 bezdrátová nabíječka
1 nabíjecí kabel USB
1 návod k obsluze
●Před použitím
i POZNÁMKA:
Před použitím ověřte, zda je obsah krabice úplný a nepoškozený!
- Veškeré součásti musí být vybaleny a obalový materiál mu být kompletně odstraněn.
V případě, že zjistíte poškození výrobku nebo chybějící díl obraťte se na prodejce.
●Používání
⚠ POZOR! Tento výrobek v žádném případě nenabíjejte z počítače nebo notebooku z důvodu vysokého příkonu.
POZNÁMKA:
■ Tento produkt podporuje pouze zařízení s bezdrátovou technologií Qi.
Nabíjení zařízení z rozhraní nabíjení Qi 3
-
Připojte zástrčku USB typ A 7 napájecího kabelu USB 8 k portu USB na vhodném adaptéru USB (není součástí dodávky) a připojte zástrčku USB typ C 9 ke vstupní zástrčce USB typ C 6 produktu.
-
Připojte USB adaptér (není součástí dodávky) ke snadno přístupné elektrické zásuvce.
-
Když je výrobek v pohotovostním režimu a na nabíjecí ploše Qi 3 není žádné mobilní zařízení, rozsvítí se přibližně na dvě sekundy indikátor LED 4.
-
Umístěte mobilní zařízení na nabíjecí plochu Qi 3. Střed zařízení musí ležet na středu nabíjecí plochy Qi. Nabíjení bude zahájeno, jakmile se nabíjené zařízení dotkne nabíjecí plochy. Indikátor LED 4 svítí modře, když je aktivní nabíjení na ploše Qi 3.
Ochranné kryty, které chrání mobilní zařízení, mohou bránit nabíjení. V takovém případě je nezbytné vyjmout mobilní zařízení z ochranného krytu.
* i POZNÁMKA: V závislosti na použitém napájecím adaptéru je maximální nabíjecí výkon 10 W.
Stav indikátoru LED 4
Tento výrobek je vybaven indikátorem LED, který signalizuje provozní stav výrobku:
| Indikátor LED Stav | |
| Na dvě sekundy se rozsvítí modře | Spouštění / pohotovostní režim |
| Rozsvítí se modře Nabíjení / plné nabití | |
| Červený indikátor bliká Kovová překážka | |
Indikátor LED Stav
Červený indikátor svítí Byl použit nekompatibilní adaptér nebo kabel

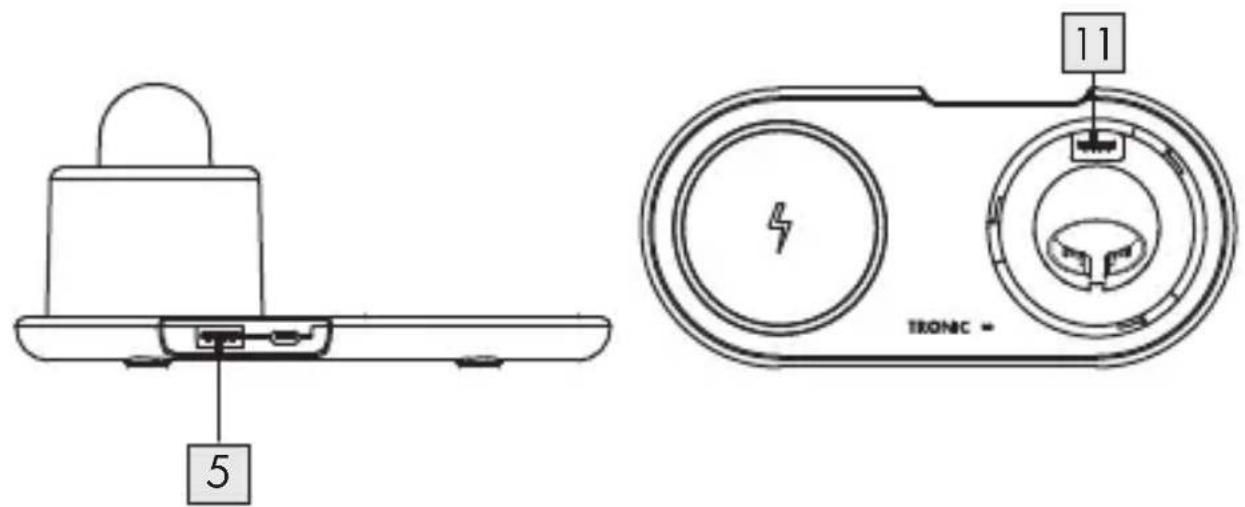

Používání výstupu USB typ A 5
Tato nabíječka má dva výstupy USB typ A (5 a 11). Při současném používání nesmí celková proudová spotřeba všech připojených zařízení překročit 1 A.
Chcete-li použít výstup USB-A 11 k nabíjení vašich chytrých hodinek, postupujte následovně:
■ Uvolněte krytočením proti směru hodin a sejměte jej směrem nahoru.
■ Umístěte podložku pro nabíjení chytrých hodinek do držáku 1.
Oviňte kabel podložky pro nabíjení okolo držáku podložky
1 a připojte zástrčku USB-A nabíjecího kabelu smartphonu
k portu USB-A 11.
■ Nasad'te kryt2pětotočením po směru hodin jej zajistěte.
●Odstraňování potíží
Jak postupovat, když indikátor LED na výrobku nesvítí během zahájení procesu (fáze zavádění)?
Zkontrolujte připojení kabelu USB mezi USB adaptérem (není součástí dodávky) a výrobkem. Kabel USB musí být řádně připojen.
Zkontrolujte spojení mezi elektrickou zásuvkou a USB adaptérem (není součástí dodávky).
■ Nebo musí uživatel vyzkoušet jinou elektrickou zásuvku.
Jak postupovat, pokud se mobilní zařízení nenabíjí?
■ Zkontrolujte, zda je mobilní zařízení vybaveno technologií bezdrátového nabíjení Qi.
■ Zkontrolujte, zda je mobilní zařízení umístěno vodorovně uprostřed poloha nabíjecí plochy Qi.
■ Zkontrolujte, zda nabíjení není blokováno žádným cizím předmětem.
■ Zkontrolujte, zda je mobilní zařízení vyjmuto z ochranného krytu.
Jak postupovat, pokud indikátor LED bliká červeně?
To znamená, že došlo k kovové překážce.
■ Ihned odpojte připojení USB.
■ Zkontrolujte, zda nabíjení není blokováno žádným cizím předmětem.
- Nechte výrobek vychladnout a potom to zkuste znovu.
Jak postupovat, pokud indikátor LED svítí červeně?
■ Znamená to, že byl použit nekompatibilní adaptér nebo kabel.
■ Ihned prerušte pripojení..
■ Zvolte vhodný adaptér a podle návodu k použití adaptéru ověřte, zda jej lze používat s tímto produktem.
■ Pro připojení k produktu použijte přiložený kabel USB.
●Skladování mimo používání
Tento produkt skladujte na suchém vnitřním místě chráněném před prímým slunečním zářením, pokud možno v původním obalu.
Čištění
Uvnitř produktu nejsou žádné díly vyžadující údržbu. Vniknutí vlhkosti může vést k poškození produktu.
Dávejte pozor, aby se při čištění nedostala do produktu vlhkost, zabráníte tím jeho neopravitelnému poškození.
Nepoužívejte žádné agresivní nebo abrazivní čisticí prostředky ani prostředky obsahující rozpouštědla. Mohly by poškodit povrch výrobku.
Čistěte výrobek jen mírně navlhčeným hadrem a mírným prostředkem na mytí nádobí.
●Odstranění do odpadu
Balení:
Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.
Při třídění odpadu se řid'te podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky.
Výrobek:
Informujte se o možnostech likvidace vysloužilého výrobku u správy Vaší obce nebo města.
Vedle uvedený symbol přeškrtnuté odpadní nádoby na kolečkách značí, že pro výrobek platí směrnice 2012/19/EU. Tato směrnice stanovuje, že se přístroj nesmí odstraňovat do normálního domácího odpadu, ale do zvláštních, speciálně založených sběren, sběren zužitkovatelných materiálů nebo speciálních provozů.
Toto odstranění do odpadu je pro Vás bezplatné.
Chraňte životní prostředí a odstraňujte do odpadu odborně.
Výrobek je recyklovatelný, podléhá rozšířené zodpovědnosti výrobce a likviduje se odděleně.
●Zjednodušené EU prohlášení o shodě
Neckarsulm, NĚMECKO prohlašuje, že výrobekt
MULTIFUNKČNÍ NABÍJECÍ STANICE HG07442A/
HG07442B, odpovídá směrnicím 2014/53/EU a
2011/65/EU.
Úplné znění EU prohlášení o shodě je k dispozici na této
internetové adrese: www.owim.com
●Záruka a servis
Záruka
Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.
Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.
Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.
Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.
- Postup v případě uplatňování záruky
Pro zajištění rychlého zpracování Vašeho případu se říd'te následujícími pokyny:
Pro všechny požadavky si připravte pokladní stvrzenku a číslo artiklu (IAN 386222_2110) jako doklad o zakoupení.
Číslo artiklu najdete na typovém štítku, gravuře, titulní stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně.
V případě poruch funkce nebo jiných závad nejdříve kontaktujte, telefonicky nebo e-mailem, v následujícím textu uvedené servisní oddělení.
Výrobek registrovaný jako vadný potom můžete s přiloženým dokladem o zakoupení (pokladní stvrzenkou) a údaji k závadě a kdy k ní došlo, bezplatně zaslat na adresu servisu, která Vám byla sdělena.
Servis
Servis Česká republika
Tel.: 800 600632
E-Mail: owim@lidl.cz
Použité výstrahy a symboly......Strana 134
Úvod ...... Strana 136
Bezpečnostné poznámky ...... Strana 137
Technické údaje ...... Strana 141
Obsah dodávky...... Strana 143
Pred použitím...... Strana 143
Bezpečnostnépoznámky
⚠️ POZOR! Rádiové rušenie
Hmotnost': približne 190 g
kábla USB: približne 1 m
Vstup: 9 V
---, 3 A
Výstup nabíjacieho povrchu
(pre nabíjaciu podložku
1 nabíjací kábel USB
1 Návod na používanie
●Pred použitím
i POZNÁMKA:
Výrobok podporuje len zariadenia s bezdrôtovou technológiou Qi.
Nabijanie zariadenia pomocou nabijacieho povrchu Qi 3
* i POZNÁMKA: Nabíjací výkon je maximálne 10 W, a to v závislosti od použitého napájacieho adaptéra.
Bliká červenou farbou Kovová prekážka
Svieti červenou farbou Pripojený je nekompatibilný adaptér alebo kábel
Odomknite2krytočením proti smeru hodinových ručičiek a odstráňte ho pohybom nahor.
■ Umiestnite nabíjaciu podložku inteligentných hodiniek smartwatch do držiaka nabíjacej podložky 1.
Oviňte kábel nabíjacej podložky okolo držiaka nabíjacej podložky 1 a pripojte zástrčku USB-A nabíjacieho kábla smartfónu k portu USB-A 11.
Založte spáž krytuzamknite ho otočením v smere hodinových ručičiek.
●Riešenie problémov
■ Skontrolujte, či nabíjanie neblokuje nejaký cudzí predmet.
Čo mám urobit, ak LED indikátor bliká červenou farbou?
To naznačuje, že došlo k kovovej prekážke.
Ihned' odpojte konektor USB!
■ Skontrolujte, či nabíjanie neblokuje nejaký cudzí predmet.
- Nechajte výrobok chvíl'u vychladnút' a skúste ho znova použit'.
