| Typ produktu | Kombinovaný hoblík a srovnávač |
| Model | ZIHB305 |
| Značka | Zipper |
| Napájecí napětí | 230 V ~ 50 Hz |
| Výkon | 1500 W |
| Maximální hloubka záběru | 2 mm |
| Nastavení výšky | 3 mm na otáčku kliky |
| Rozměry stolu | 450 x 350 mm |
| Hmotnost | 35 kg |
| Otáčky | 9000 ot./min |
| Počet nožů | 2 |
| Ochrana | Tlačítko nouzového zastavení, ochrana řezné hlavy |
| Funkce | Srovnávání, hoblování |
| Odsávání | Přípojka pro vysavač (adaptabilní kryt) |
| Materiál rámu | Hliníková slitina |
| Údržba | Mazání každých 100 hodin, výměna nožů, čištění po každém použití |
| Bezpečnost | Automatické zastavení při přetížení, ochrana proti opětovnému spuštění |
| Záruka | 2 roky pro kutilské použití, 1 rok pro profesionální použití |
Často kladené otázky - ZIHB305 Zipper
Dotazy uživatelů ohledně ZIHB305 Zipper
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Hoblík ve formátu PDF zdarma! Najděte svůj návod ZIHB305 - Zipper a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. ZIHB305 značky Zipper.
NÁVOD K OBSLUZE ZIHB305 Zipper
CZ NÁVOD K POUŽITÍ Srovnávací a tloušťkovací frézka
SL NAVODILA ZA UPORABO Poravnalno – debelinski skobeljni stroj
29.2 Bezpečnostní pokyny....43
30 UVEDENÍ DO PROVOZU 44
30.1 Montáž / Nastavení 44
31 PROVOZ 46
31.1 Srovnávání 46
31.2 Tlouštkování....47
32 PĚČE A ÚDRŽBA 47
32.1 Údržba a předepsané práce 47
32.2 Po prvních 10 hodinách provozu....48
32.3 Výměna nožů 48
32.4 Skladování....48
33 ODSTRANĚNÍ ZÁVAD 48
34 UVOD (SL) 49
35 VARNOST 50
35.1 Namenska uporaba....50
CZ CE-SHODA: Tento výrobek odpovídá směrnicím ES.
CZ PŘEČTĚTE SI TENTO NÁVOD! Přečtěte si řádně návod na obsluhu a údržbu Vašeho stroje a dobře se seznamte s ovládacími prvky stroje, aby byl tento řádně obsluhován a předešlo se ke škodám na stroji a zraněním osob.
VÝSTRAHA! Dbejte bezpečnostních symbolů! Nedodržování předpisů a
CZ pokynů může vést k těžkým poraněním osob nebo dokonce smrtelným úrazům.
CZ Používejte ochranné prostředky!
SL Obvezno nošenje zaščitne opreme!
CZ Stroj před údržbou a přestávkami vypněte a odpojte ze sítě!
CZ Pouze vyškolená obsluha!
SL Samo usposobljeno osebje!
CZ Obsluha se šperky na těle zakázána!
SL Med delom s strojem je nošenje nakita prepovedano!
HR Zabranjeno rukovanje s nakitom!
DE Bedienung mit Krawatte verboten!
EN Operation with tie forbidden!
ES iUso prohibido llevando corbata!
FR Utilisation avec port de cravate interdit!
CZ Obsluha s kravatou zakázána!
SL Med delom s strojem je nošenje kravate prepovedano!
HR Zabranjeno rukovanje s kravatom!
DE Bedienung mit offenem Haar verboten!
EN Operation with long hair forbidden!
ES iUso prohibido con el pelo largo suelto!
FR Utilisation avec cheveux long detachés interdit!
CZ Obsluha s rozpuštěnými vlasy zakázána!
SL Med delom s strojem so spuščeni lasje prepovedani!
HR Zabranjeno rukovanje s raspuštenom kosom!
CZ Nebezpečné elektrické napětí!
SL Nevarna električna napetost!
HR Opasan električni napon!
CZ Výstraha před řeznými poraněními!
SL Svarilen od usek poškodba!
CZ Výstraha před rotujícími částmi!
Zkontrolujte úplnost dodávky. Poznamenejte eventuelní škody vzniklé při dopravě na dodací list. Odhalené škody vzniklé při transportu ihned nahlaste dopravci a prodejci.
Tento návod k použití obsahuje důležité informace a pokyny pro uvedení do provozu a používání ZIPPER srovnávací a tloušťkovací frézky ZI-HB305.. Návod k použití je nedílnou součástí stroje a nesmí být od něj odejmut. Chraňte ho pro pozdější použití a vždy, když někomu stroj předáváte, návod přiložte!
Vezměte prosím na vědomí bezpečnostní pokyny!
Přečtěte si pečlivě tento návod před uvedením do provozu. Správná péče je usnadněno nedorozumění a možné poškození zabránit. Držte se varování a bezpečnost. Zanedbání může vést k vážnému zranění.
Vzhledem k neustálému vývoji našich produktů obrazů a obsah se může mírně lišit. Pokud najdete nějaké chyby, dejte nám prosím vědět.
Technické změny vyhrazeny!
Zkontrolujte, zda výrobek ihned po jeho obdržení a poznamenejte si všechny rozhodnutí bean Stan v přijetí dodávky na nákladním listu!
Dopravní škody musí být vykazovány samostatně do 24 hodin s námi.
Poškození při přepravě není uvedeno Zipper může dělat žádnou záruku.
Autorské právo
© 2018
Tato dokumentace je chráněna autorským právem.
Všechna práva vyhrazena! Zvláště nedovolený tisk, překlady, použití fotografií a vyobrazení budou trestně stíhány – soudním místem je Wels!
Adresa zákaznického servisu:
Srovnávací a tloušťkovací frézka ZIPPER ZI-HB305 je výhradně určena pro následně vyjmenované činnosti při dodržení v tomto návodu uvedených bezpečnostních pravidel, pokynů a pravidel údržby a vyjmenovaných omezení:
- Srovnávání a tloušťkování dřeva v mezích technických dat a při maximálním úběru třísky do 2 mm.
- Výhradně způsobem, popsaným v kapitole Provoz.
- Obsluha výhradně jednou osobou.
■ Provoz pouze při teplotách +5° až +40°C, kde při+40°C nesmí vlhkost vzduchu převýšit 60%. - Je třeba zamezit provozu při vysokých teplotách a vysoké vzdušné vlhkosti.
- Stroj smí být provozován pouze do 1000mnm.
Pro jiná použití a z nich pramenící věcné škody nebo zranění, nepřebírá firma Zipper Maschinen žádnou odpovědnost a neposkytuje žádnou záruku.
Svévolné změny a manipulace se strojem vedou taktéž ke ztrátě záruky a všech nároků na odškodnění.
29.2 Bezpečnostní pokyny
Varovné štítky a/nebo samolepky na stroji, které jsou nečitelné nebo odstraněné ihned obnovte!
Nejdůležitějším faktorem dostatečné bezpečnosti je dobrý zdravotní stav obsluhy. Pozornost a soudnost je nejlepší ochranou proti zranění. Seznam všeobecných bezpečnostních pokynů si neklade za cíl postihnout všechna nebezpečí, nýbrž pokouší se vyzdvihnout ty nejdůležitější z nich.
Jednotlivý pracovníci jsou povinni vyhledat varovné a bezpečnostní značky jak na stroji, tak na pracovním místě, seznámit se s nimi, porozumět jim a osvojit si je.
Dostatečné osvětlení pracovního místa je nezbytné!
Pří únavě, špatné koncentraci, popř. pod vlivem léků alkoholu nebo drog je práce se strojem zakázaná!
Ujistěte se, že stroj má pro práci stabilní pozici! Zvláště pozorní budte na vlhkých a nerovných pracovních plochách! Zajistěte si pořádek na pracovišti, aby nedošlo o zakopnutí.
Uklouznutí/zakopnutí/pád jsou hlavními přičinami úrazů a smrtelných zranění. Dávejte pozor na kluzkých nebo nerovných pracovištích.
Nikdy nestoupejte na stroj, zvláště pak ne když je v provozu.
Těžká zranění mohou být způsobena převrácením stroje!
Stroj může být obsluhován pouze odborně vyškolenou obsluhou. Nepovolané osoby a zvláště pak děti, jakož i nevyškolené osoby se musí zdržovat mimo dosah stroje!
Pokud pracujete se strojem, nenoste volné šperky a ozdoby, široké a volné šaty, kravatu, dlohé rozpuštěné vlasy atd.
Volně ležící předměty se mohou dostat do pohyblivých částí stroje a způsobit zranění!
Při práci se strojem noste vhodné ochranné vybavení (ochranné rukavice, brýle, chrániče sluchu, ...)!
Pracující stroj nesmí být ponechán bez dozoru! Před opuštěním stroje vypněte motor a počkejte, dokud se nezastaví!
Před zahájením práce se strojem odstraňte z okolí všechny nástroje a nářadí.
Pro práci se strojem ZI-HB 254 používejte pouze schválené hoblovací nože. Vadné nebo tupé nože ihned nahradte nebo nabruste.
Tupé nože zvyšují nebezpečí zpětného vrhu obrobku!
Stroj nepřetěžujte!
30 UVEDENÍ DO PROVOZU
30.1 Montáž / Nastavení

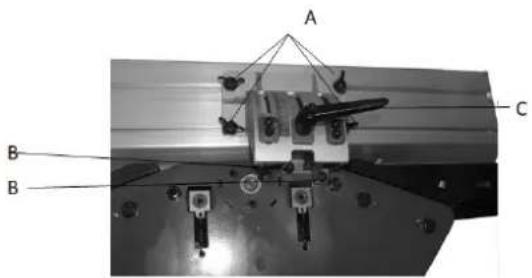

Srovnávací pravítko
Upevněte srovnávací pravítko dvěma mbusovými šrouby (B) na zadní stranu stroje. Po uvolnění aretační páky (C) se může pravítko naklánět Uvolněte (A), srovnávací vodítko pravítka lze posunout doleva nebo doprava.
Odsávací hubice
Odsávací hubice se ke stroji připevňuje pomocí dvou spon, kterými se připevní na srovnávací stůl. Při srovnávání hubici připevněte pod stůl, aby hobliny mohly být spodem odsávány. Při tloušťkování odmontujte kryt válce a nasadte hubici do připravených vyfrézování ve stole.
POZOR!
Pro čistou a bezpečnou práci se strojem ZI-HB305 v každém případě doporučujeme připojení odsávání.
Při práci v uzavřených prostorech je použití odsávání povinné!
Upevnění stroje
Upevněte stroj ke stabilní podložce, např. k pracovnímu stolu nebo hoblici. Pro dobré výsledky práce musí být stroj dobře upevněn, aby se zamezilo vibracím a pohybům stroje během provozu. Při provozu stroje během montáží nábytku mimo dílnu je nutné se postarat o odpovídající stabilní polohu.
31 PROVOZ

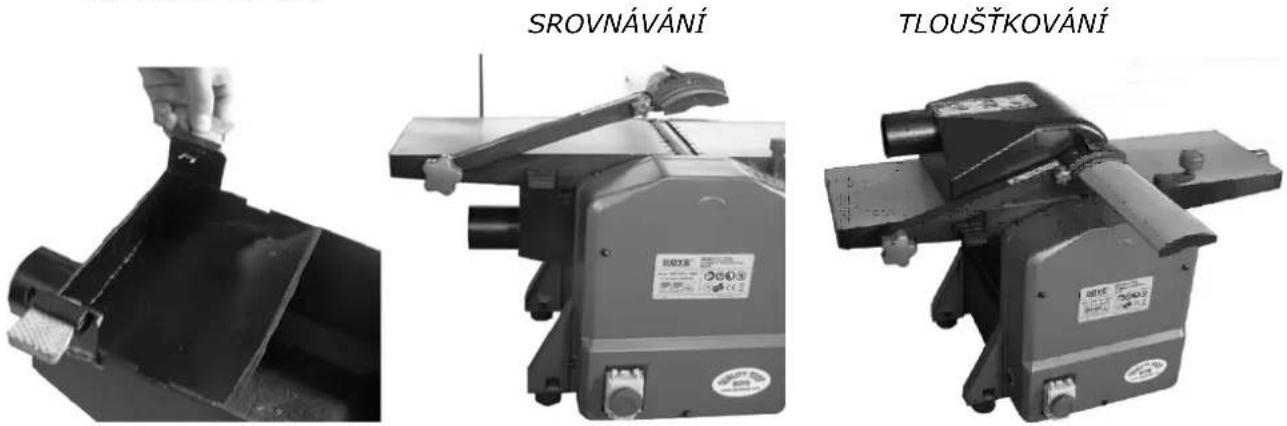

31.1 Srovnávání
Upevněte odsávací hubici:
Nastavte tloušťkovací stůl do nejnižší polohy B. Vytáhněte plastikové spony C ven. Umístěte hubici do spodní polohy na stůl a zamáčkněte spony C do příslušných vyfrézování A na srovnávacím stole.
Srovnávání tenkých obrobků
Při opracování tenkých obrobku musí být kryt válce Nastaven přes celou jeho šířku. Posun obrobku provádějte s pomocí podavačů. Stůjte ve stabilním postoji a posunujte obrobek přes hoblovací válec. Nikdy nestůjte přímo před nebo za hoblovacím válcem. Toto platí obecně.

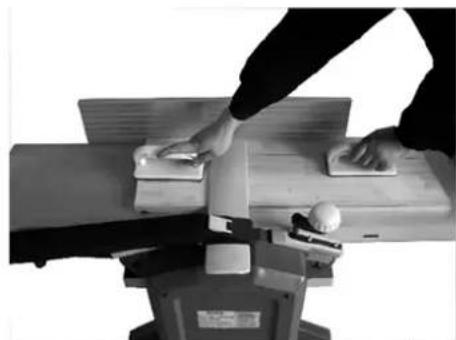

Srovnávání úzkých obrobků a hran
Nastavte kryt válce tak, aby zůstala odkrytá pouze část nutná pro obrábění. Srovnávací pravítko nastavte na 90°, nastavte úběr třísky, obrobek posouvejte podle obrázku, ruce mějte na horní hraně obrobku.
Tento návod nenahrazuje odborné školení pro práci s hoblovacími stroji.
31.2 Tloušťkování
Namontujte odsávací hubici:
Odklopte kryt válce směrem nahoru a umístěte odsávací hubici přes hoblovací válec na srovnávací stůl tak, aby upevňovací spony zapadly do vyfrézování zadního stolu.
Zamáčkněte spony do vyrézování a upevněte tak odsávací hubici. Srovnejte hubici na stole.
- Ručním kolem nastavte požadovanou výšku tlouštkování. Jedna otáčka ručního kola představuje 3 mm výšky.
- Dbejte na správné nastavení výšky, resp. Úběru třísky, která smí být maximálně 2.0mm.
- Snižte tření na tloušťkovacím stole s pomocí speciální kluzné pasty pro hoblování.
- Obrobky, zablokované ve stroji smí být odstraněny pouze po vypnutí stroje a jeho odpojení od napájení.
- Příliš krátké obrobky nesmí být obráběny.
- Pokud dojde k zablokování obrobku, nikdy nenechávejte běžící stroj bez dozoru. Vždy stroj vypněte a odpojte od sítě.
32 PÉČE A ÚDRŽBA
POZOR!
Čištění a údrbu provádějte pouze na vypnutém stroji odpojeném od sítě! Při náhodném zapnutí hrozí nebezpečí zranění a věcných škod!
K tomu platí:
Před zahájením údržby vždy odpojte stroj od sítě!
Stroj má malé nároky na údržbu a má jen málo dílů, které musí uživatel udržovat.
Závady nebo poruchy, které mohou mít vliv na bezpečnost stroje okamžitě odstraňte
Opravy stroje mohou být provedeny pouze odborným personálem!
32.1 Údržba a předepsané práce
| roly stroje | |
| Uvolněné nebo ztracené šrouby | Denně před provozem |
| Poškození jakýchkoliv dílů | Denně před provozem |
| Funkce nouzového vypínače | Denně před provozem |
| Stav hoblovacích nožů | Denně před provozem |
| Čištění stroje | Denně před provozem |
Stroj čistěte pouze s prostředky, které chrání povrchové plochy před korozí.
32.2 Po prvních 10 hodinách provozu
Všechny spojovací díly, rolny, válce, kontaktní body atd. nakonzervujte olejem.
32.3 Výměna nožů
• Demontujte kryt válce
• Válec nastavte tak, aby se nůž nacházel mezi stoly
• Uvolněte tři šrouby v klínu a uvolněte klín a nůž
• Nůž a klín vyjměte
• Sedlo nože, nůž a klín pečlivě vyčistěte od usazenin
• Nůž umístěte na místo spolu s klínem
• Opět dotáhněte upevňovňovací šrouby
• Zkontrolujte, zda je nůž rovnoběžně s hranou stolu
• Nastavte výšku nože stejně s výškou zadního stolu s pomocí dřevěného pravítka
32.4 Skladování
Nikdy neskladujte stroj venku!
Skladujte stroj při teplotách od +5° do +40°C, přičemž při +40°C nesmí vlhkost vzduch převýšit 60%. Skladujte na suchém a čistém místě.
33 ODSTRANĚNÍ ZÁVAD
Opravy mohou být provedeny pouze odborně proškoleným personálem, který k tomu má odborné předpoklady, vzdělání a zkušenosti.
| Závada | Možná příčina | Odstranění |
| Motor nestartuje | Vypínač není zapnut | Prověřte vypínač, zda je v poloze „Zapnuto” |
| Vadný prodlužovací kabel | Odpojte a prověřte s jiným strojem. | |
| Špatná síť (frekvence, napětí) | Prověřte, zda napájení odpovídá údajům na štítku stroje. | |
| Vadný vypínač | Nechte vyměnit vypínač elektromechanikem | |
| Zpětný vrh obrobku | Příliš velký úběr třísky | Snižte úběr třísky |
| Suky nebo cizí materiál v obrobku | Prověřte materiál před obráběním | |
| Špatně nebo nerovnoměrně obráběný povrch | Tupé nebo vadné nože, nesprávně namontované a vyrovnané | Nabrousit nožeVyměnit nožeNastavit nože |
34 UVOD (SL)
Spoštovani kupec!
Použitím originálních dílů od společnosti ZIPPER používáte díly, které spolu dokonale sedí a jejich montáž je časově méně náročná. Originální náhradní díly zaručují delší životnost stroje.
UPOZORNÉNÍ
Použití jiných než originálních náhradních dílů má za následek ztrátu záruky!
Platí: Při výměně komponent/dílů používejte pouze originální náhradní díly.
Adresu pro objednání dílů naleznete v kontaktech na zákaznický servis v předmluvě této dokumentace.
Společnost ZIPPER stroje zaručuje, mechanické a elektrické komponenty, je záruční doba 2 roky pro hobby použití; v komerčním využití je zárukou 1 rok, počínaje od nabytí koncového uživatele / kupujícího. Pokud v této lhůtě případné závady, které nejsou založeny na uvedené v bodě 3 vyloučení detaily, takže. Zipper Fa opraví nebo vymění jednotku dle svého uvážení.
2.) Zpráva:
V je možno ověřit příkaz k povolení záručních reklamací, musí kupující kontaktovat svého prodejce; Tyto písemně defektu došlo na přístroji vybírat. zipem. V případě oprávněné reklamace přístroj od dealerů Zipper je vybral. Návrat zásilek bez předchozího souhlasu s firmou. Zipper nebudou akceptovány a přijaty.
3) Ustanovení:
a) Záruční nároky budou přijaty pouze tehdy, pokud je výrobek doprovází kopii originálu faktury nebo prodejního dokladu je vyřešena obchodními partnery na zip. Jde to hned na záruku, pokud zařízení není plně hlášena s veškerým příslušenstvím pro sběr.
b) Záruka zahrnuje bezplatné kontroly, údržby, kontroly a servis zařízení. Vady způsobené nesprávným používáním ze strany koncového uživatele nebo její distributoři jsou také nepřijímá reklamace. Například: použití špatného paliva, poškození mrazem ve vodních nádržích, pohonných hmot přes zimu v palivové nádrži jednotky.
c) Nezahrnuje vady opotrebení dílů, jako jsou uhlíkové kartáčky, rybářských tašek, nože, válečky, řezání desek, frézy, průvodců, spojky, těsnění, oběžná kola, Sage listy, Splitter kríže, dělení klíny, mezera rozšíření klín, hydraulické oleje, olejové - air-u. Palivový filtr, řetězy, zapalovací svíčky, posuvné bloky, atd.
d) poškození zařízení jsou vyloučeny způsobeno: nesprávným používáním, neschopnost ovládat zařízení; není jeho normální zamýšlené použití v souladu s; Nedodržení s operačním-u. Návod k údržbě; Vyšší moci; Opravy nebo technické úpravy podle neoprávněným služby nebo zákazníka. Užíváním neoriginální náhradní díly nebo příslušenství zipem.
e) musí být vynaloženy náklady (dopravné) a náklady s žádnými oprávněných reklamací bude účtována po kontrole náš profesionální personál k zákazníkovi nebo distributorovi.
f) zařízení mimo záruční doby: Oprava je možná pouze po dokončení prodejce fakturu v souladu s odhadem nákladů (včetně přepravného) od zipem.
g) Záruční nároky bude poskytnuta pouze pro zákazníky obchodníka na zip, který výrobek zakoupili přímo od společnosti. Zipper. Tato tvrzení jsou nepřenosné po opakovaném prodeji zařízení.
4) Nároky na náhradu škody a ostatních závazků:
Zip Fa odpovědnost ve všech případech omezena na hodnotu jednotky. Nároky na náhradu škody kvůli špatnému výkonu, defekty, nebo následné škody či ztrátu výdělku v důsledku závady během záruční doby nebudou akceptovány. Fa. Zipper je o zákonných práv spotřebiče opravy.
