NÁVOD K OBSLUZE NT 702 Tc Kärcher

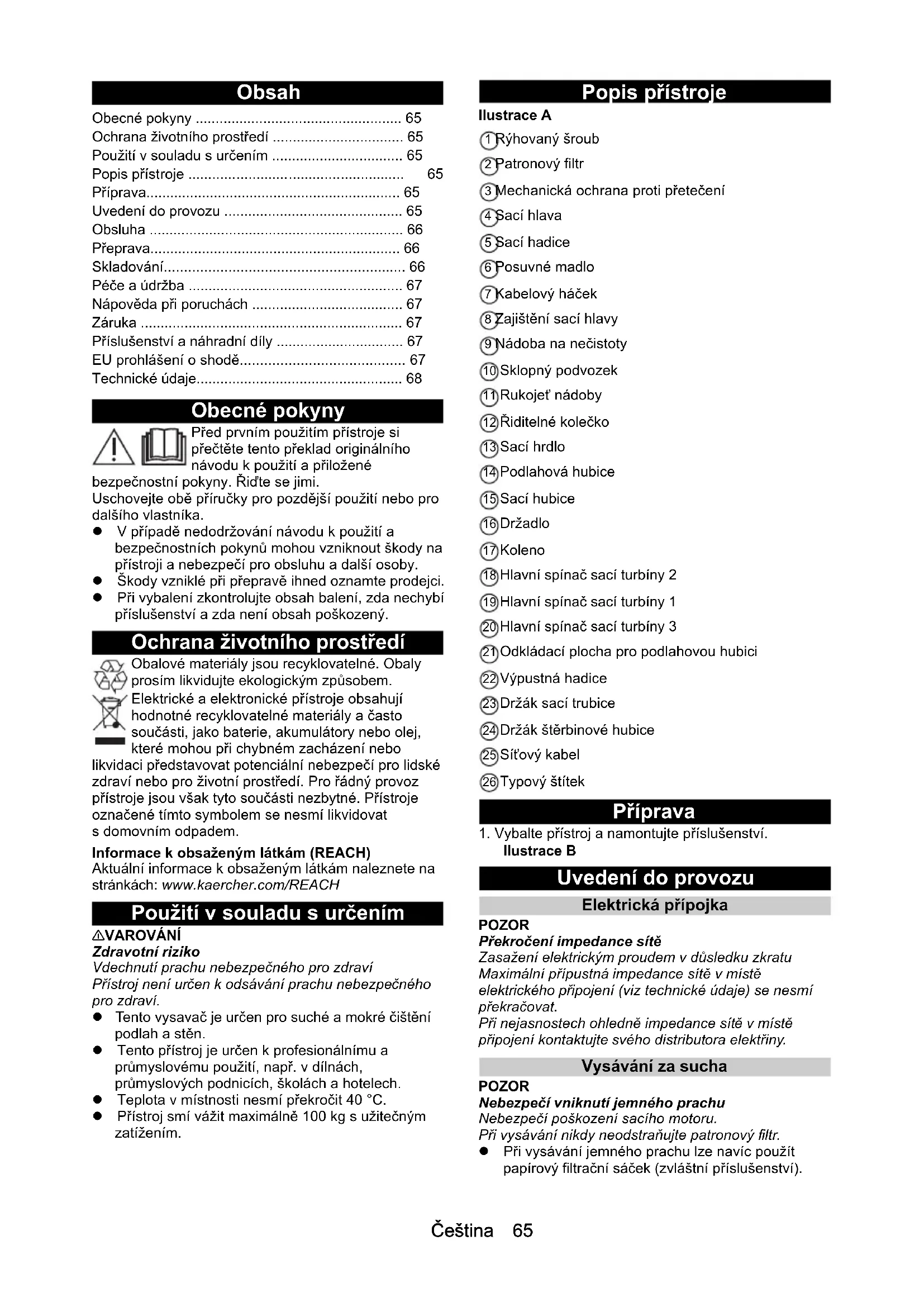

H05VV-F 2x1,5 H05VV-F 2x1,5 Alkatrészszám (EU) 6.647-069.0 6.647-069.0 Kábelhossz m 10 10Čeština 65 Obsah Obecné pokyny Před prvním použitím přístroje si přečtěte tento překlad originálního návodu k použití a přiložené bezpečnostní pokyny. Řiďte se jimi. Uschovejte obě příručky pro pozdější použití nebo pro dalšího vlastníka. V případě nedodržování návodu k použití a bezpečnostních pokynů mohou vzniknout škody na přístroji a nebezpečí pro obsluhu a další osoby. Škody vzniklé při přepravě ihned oznamte prodejci. Při vybalení zkontrolujte obsah balení, zda nechybí příslušenství a zda není obsah poškozený. Ochrana životního prostředí Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem. Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej, které mohou při chybném zacházení nebo likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem. Informace k obsaženým látkám (REACH) Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.com/REACH Použití v souladu s určením 몇 VAROVÁNÍ Zdravotní riziko Vdechnutí prachu nebezpečného pro zdraví Přístroj není určen k odsávání prachu nebezpečného pro zdraví. Tento vysavač je určen pro suché a mokré čištění podlah a stěn. Tento přístroj je určen k profesionálnímu a průmyslovému použití, např. v dílnách, průmyslových podnicích, školách a hotelech. Teplota v místnosti nesmí překročit 40 °C. Přístroj smí vážit maximálně 100 kg s užitečným zatížením. Popis přístroje Ilustrace A 1 Rýhovaný šroub 2 Patronový filtr 3 Mechanická ochrana proti přetečení 4 Sací hlava 5 Sací hadice 6 Posuvné madlo 7 Kabelový háček 8 Zajištění sací hlavy 9 Nádoba na nečistoty 10 Sklopný podvozek 11 Rukojeť nádoby 12 Řiditelné kolečko 13 Sací hrdlo 14 Podlahová hubice 15 Sací hubice 16 Držadlo 17 Koleno 18 Hlavní spínač sací turbíny 2 19 Hlavní spínač sací turbíny 1 20 Hlavní spínač sací turbíny 3 21 Odkládací plocha pro podlahovou hubici 22 Výpustná hadice 23 Držák sací trubice 24 Držák štěrbinové hubice 25 Síťový kabel 26 Typový štítek Příprava

1. Vybalte přístroj a namontujte příslušenství.

• Ilustrace B Uvedení do provozu Elektrická přípojka POZOR Překročení impedance sítě Zasažení elektrickým proudem v důsledku zkratu Maximální přípustná impedance sítě v místě elektrického připojení (viz technické údaje) se nesmí překračovat. Při nejasnostech ohledně impedance sítě v místě připojení kontaktujte svého distributora elektřiny. Vysávání za sucha POZOR Nebezpečí vniknutí jemného prachu Nebezpečí poškození sacího motoru. Při vysávání nikdy neodstraňujte patronový filtr. Při vysávání jemného prachu lze navíc použít papírový filtrační sáček (zvláštní příslušenství). Obecné pokyny p. 65
• Ochrana životního prostředí p. 65
• Použití v souladu s určením p. 65
• Popis přístroje p. 65
• Příprava p. 65
• Uvedení do provozu p. 65
• Obsluha p. 66
• Přeprava p. 66
• Skladování p. 66
• Péče a údržba p. 67
• Nápověda při poruchách p. 67
• Záruka p. 67
• Příslušenství a náhradní díly p. 67
• EU prohlášení o shodě p. 67
• Technické údaje Čeština Montáž papírového filtračního sáčku p. 6866

1. Odjistěte a sundejte sací hlavu.

2. Nasaďte papírový filtrační sáček (zvláštní

příslušenství). Ilustrace C

3. Nasaďte a zajistěte sací hlavu.

Vysávání mokrých nečistot Montáž pryžových chlopní

1. Demontujte kartáčové pásky.

2. Namontujte pryžové chlopně.

Odstranění papírového filtračního sáčku Při vysávání mokrých nečistot se musí vždy odstranit papírový filtrační sáček (zvláštní příslušenství). Doporučuje se používat speciální filtrační sáček (mokrý) (viz filtrační systémy). Vysávání mokrých nečistot s patronovým filtrem POZOR Nebezpečí vniknutí vody Nebezpečí poškození sacího motoru. Při vysávání nikdy neodstraňujte patronový filtr. Po ukončení vysávání mokrých nečistot: Mechanickou ochranu proti přetečení a nádrž očistěte vlhkou utěrkou a osušte je. Při bezprostředním přechodu z vysávání mokrých nečistot na vysávání za sucha se musí mokrý patronový filtr vyměnit za suchý. Vysávání mokrých nečistot s filtrem pro vysávání mokrých nečistot

1. Odjistěte a sundejte sací hlavu.

2. Odšroubujte rýhovaný šroub a vytáhněte patronový

3. Zašroubujte rýhovaný šroub.

4. Namontujte filtr pro vysávání mokrých nečistot

(zvláštní příslušenství).

5. Nasaďte a zajistěte sací hlavu.

POZOR Nebezpečí vniknutí vody Nebezpečí poškození sacího motoru. Při vysávání nikdy neodstraňujte filtr pro vysávání mokrých nečistot. Po ukončení vysávání mokrých nečistot: Mechanickou ochranu proti přetečení a nádrž očistěte vlhkou utěrkou a osušte je. Při přechodu z vysávání mokrých nečistot na vysávání za sucha se musí filtr pro vysávání mokrých nečistot vyměnit za patronový filtr. Vypusťte znečištěnou vodu 몇 VAROVÁNÍ Neodborná likvidace odpadních vod Znečištění životního prostředí Dodržujte místní předpisy týkající se hospodaření s odpadními vodami.

1. Vypusťte znečištěnou vodu přes vypouštěcí hadici.

Přístroj s kovovou nádobou: Ilustrace F Přístroj s plastovou nádobou: Ilustrace G Úplné vyprázdnění nádoby

1. Zajistěte parkovací brzdu.

2. Držte nádobu za rukojeť a nakloňte ji zvednutím.

3. Nádobu zcela vyprázdněte.

4. Nádobu nakloňte zpět do výchozí polohy.

5. Uvolněte parkovací brzdu.

Klipové spojení Sací hadice je vybavena klipovým systémem. Připojit lze všechny díly příslušenství se jmenovitou světlostí 40 mm. Ilustrace I Obsluha Zapnutí přístroje

1. Připojte síťovou zástrčku.

2. Zapněte přístroj.

Vyprázdnění nádoby na nečistoty Sací kanál je vybaven plovákem. Když je dosaženo maximální přípustné hladiny znečištěné vody v nádrži, je sací proud přerušen.

1. Vypněte přístroj.

2. Vyprázdněte nádobu.

1. Vypněte přístroj.

2. Odpojte síťovou zástrčku.

1. Vyprázdněte nádobu.

2. Očistěte přístroj zvenku i zevnitř vysátím a otřením

vlhkým hadříkem. Uložení přístroje

1. Naviňte sací hadici a síťový kabel a zavěste je přes

2. Přístroj odstavte do suché místnosti a zajistěte ho

proti neoprávněnému použití. Přeprava 몇 UPOZORNĚNÍ Nedodržení hmotnosti Nebezpečí úrazu a poškození Při přepravě vezměte v úvahu hmotnost stroje.

1. Vyjměte sací trubici s podlahovou hubicí z držáku.

Přístroj uchopte pro přenášení za držadlo a sací trubici, nikoliv za posuvné madlo.

2. Pro přepravu po delší trase táhněte přístroj pomocí

posuvného madla za sebou.

3. Při přepravě ve vozidle zajistěte přístroj podle

příslušných platných směrnic proti sklouznutí a převržení. Skladování 몇 UPOZORNĚNÍ Nedodržení hmotnosti Nebezpečí úrazu a poškození Při skladování vezměte v úvahu hmotnost přístroje. Přístroj se smí skladovat pouze ve vnitřním prostoru.Čeština 67 Péče a údržba NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem Zranění v důsledku kontaktu s částmi pod elektrickým proudem Vypněte přístroj. Odpojte síťovou zástrčku. Výměna patronového filtru

1. Odjistěte a sundejte sací hlavu.

2. Odšroubujte rýhovaný šroub, vyjměte patronový filtr

a vyměňte jej za nový.

3. Zašroubujte rýhovaný šroub.

4. Nasaďte a zajistěte sací hlavu.

Čištění mechanické ochrany proti přetečení

1. Odjistěte a sundejte sací hlavu.

2. Odšroubujte rýhovaný šroub a vytáhněte patronový

3. Mechanickou ochranu proti přetečení očistěte

4. Nasaďte patronový filtr.

5. Zašroubujte rýhovaný šroub.

6. Nasaďte a zajistěte sací hlavu.

Nápověda při poruchách NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem Zranění v důsledku kontaktu s částmi pod elektrickým proudem Vypněte přístroj. Odpojte síťovou zástrčku. Neběží sací turbína

1. Zkontrolujte zásuvku a pojistku elektrického

2. Zkontrolujte síťový kabel, síťovou zástrčku a

mechanickou ochranu proti přetečení přístroje.

3. Zapněte přístroj.

1. Uvolněte ucpání sací hubice, sací trubice, sací

hadice nebo patronového filtru.

2. Vyměňte těsnicí kroužek mezi sací hlavou a nádrží.

3. Vyměňte plný papírový filtrační sáček (zvláštní

4. Vyměňte patronový filtr.

5. Zkontrolujte těsnost vypouštěcí hadice.

Únik prachu při vysávání

1. Zkontrolujte správnou montážní polohu

2. Vyměňte patronový filtr.

Mechanická ochrana proti přetečení (vysávání mokrých nečistot) nefunguje

1. Zkontrolujte lehký chod plováku a v případě potřeby

jej očistěte vlhkým hadříkem nebo vyměňte. Zákaznický servis Pokud nelze poruchu odstranit, musí kontrolu přístroje provést zákaznický servis. Záruka V každé zemi platí záruční podmínky vydané naší příslušnou odbytovou společností. Případné závady Vašeho přístroje odstraníme během záruční lhůty bezplatně, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V záručním případě se prosím obraťte s dokladem o koupi na Vašeho prodejce nebo na nejbližší autorizované servisní středisko. (Adresa viz zadní stranu) Příslušenství a náhradní díly Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje. Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com. EU prohlášení o shodě Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost. Výrobek: Vysavač pro vysávání za mokra a za sucha Typ: 1.667-xxx Příslušné směrnice EU 2006/42/ES (+2009/127/ES) 2011/65/EU 2014/30/EU Aplikované harmonizované normy EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-69 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 Aplikované národní normy

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti. Zmocněnec pro dokumentaci: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Německo) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/10/01 Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. Reiser68 Čeština Technické údaje Technické změny vyhrazeny. NT 70/2 Tc NT 70/3 Me Tc Elektrické připojení Napětí sítě V 220-240 220-240 Fáze ~ 1 1 Síťová frekvence Hz 50-60 50-60 Krytí IPX4 IPX4 Třída krytí II II Maximální povolená impedance sítě Ω (0.282+j0.176) (0.195+j0.122) Jmenovitý výkon W 2100 3150 Maximální výkon W 2400 3600 Výkonnostní údaje přístroje Obsah nádrže l 71 71 Plnicí množství kapaliny l 57 57 Množství vzduchu (max.) l/s 2x 74 3x 74 Podtlak (max.) kPa (mbar) 25,4 (254) 25,4 (254) Rozměry a hmotnosti Typická provozní hmotnost kg 25,4 29,9 Délka x šířka x výška mm 510 x 645 x 990 510 x 645 x 990 Průměr sací hadice mm 40 40 Okolní podmínky Teplota prostředí (max.) °C +40 +40 Zjištěné hodnoty podle EN 60335-2-69 Hladina akustického tlaku L

0,2 0,2 Síťový kabel Typ síťového kabelu mm
