NÁVOD K OBSLUZE GF 604 Güde

Překlad originálního návodu k provozu 31

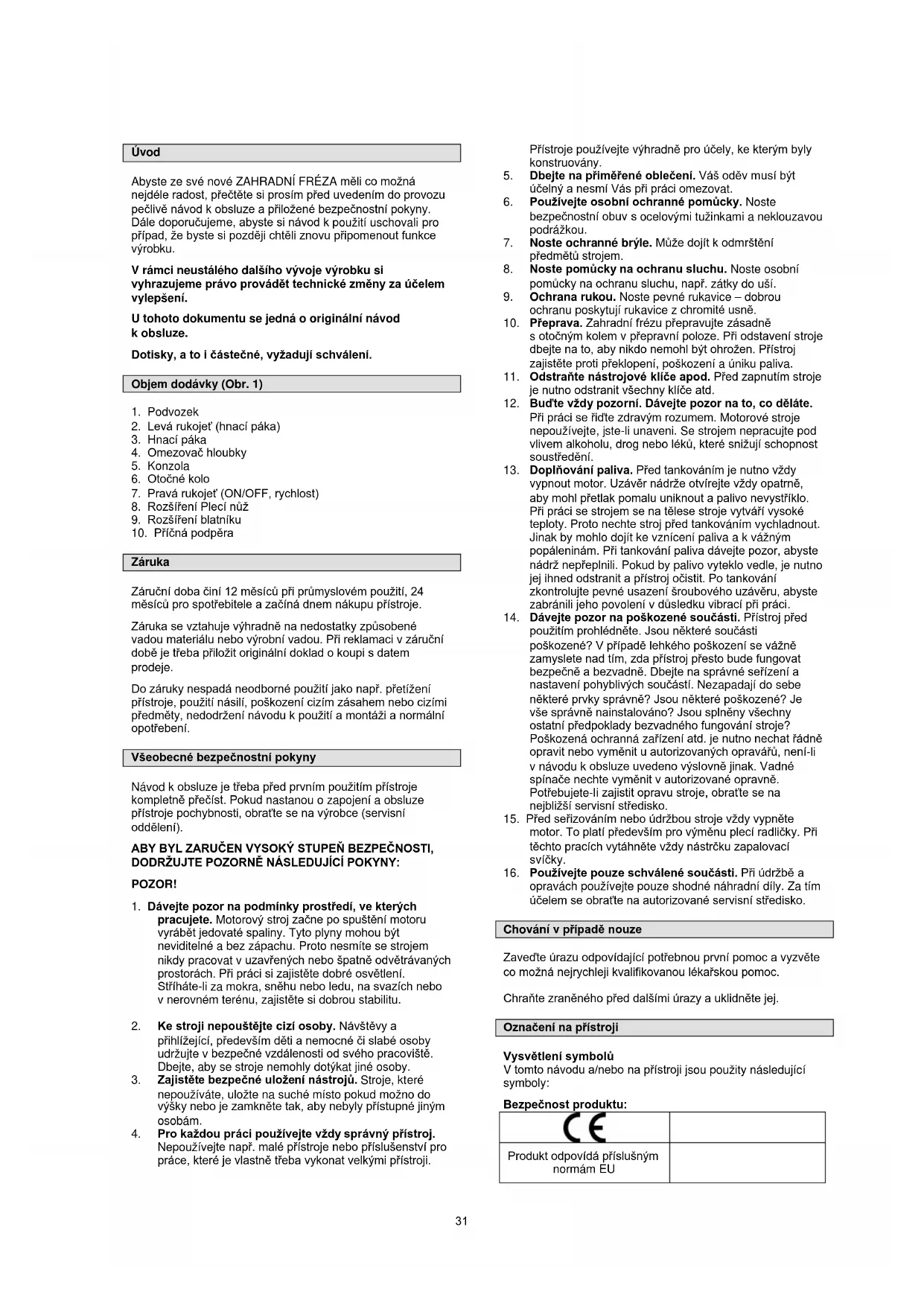

30Úvod Abyste ze své nové ZAHRADNÍ FRÉZA měli co možná nejdéle radost, přečtěte si prosím před uvedením do provozu pečlivě návod k obsluze a přiložené bezpečnostní pokyny. Dále doporučujeme, abyste si návod k použití uschovali pro případ, že byste si později chtěli znovu připomenout funkce výrobku. V rámci neustálého dalšího vývoje výrobku si vyhrazujeme právo provádět technické změny za účelem vylepšení. U tohoto dokumentu se jedná o originální návod k obsluze. Dotisky, a to i částečné, vyžadují schválení. Objem dodávky (Obr. 1)

2. Levá rukojeť (hnací páka)

7. Pravá rukojeť (ON/OFF, rychlost)

8. Rozšíření Plecí nůž

9. Rozšíření blatníku

Záruka Záruční doba činí 12 měsíců při průmyslovém použití, 24 měsíců pro spotřebitele a začíná dnem nákupu přístroje. Záruka se vztahuje výhradně na nedostatky způsobené vadou materiálu nebo výrobní vadou. Při reklamaci v záruční době je třeba přiložit originální doklad o koupi s datem prodeje. Do záruky nespadá neodborné použití jako např. přetížení přístroje, použití násilí, poškození cizím zásahem nebo cizími předměty, nedodržení návodu k použití a montáži a normální opotřebení. Všeobecné bezpečnostní pokyny Návod k obsluze je třeba před prvním použitím přístroje kompletně přečíst. Pokud nastanou o zapojení a obsluze přístroje pochybnosti, obraťte se na výrobce (servisní oddělení). ABY BYL ZARUČEN VYSOKÝ STUPEŇ BEZPEČNOSTI, DODRŽUJTE POZORNĚ NÁSLEDUJÍCÍ POKYNY: POZOR!

1. Dávejte pozor na podmínky prostředí, ve kterých

pracujete. Motorový stroj začne po spuštění motoru vyrábět jedovaté spaliny. Tyto plyny mohou být neviditelné a bez zápachu. Proto nesmíte se strojem nikdy pracovat v uzavřených nebo špatně odvětrávaných prostorách. Při práci si zajistěte dobré osvětlení. Stříháte-li za mokra, sněhu nebo ledu, na svazích nebo v nerovném terénu, zajistěte si dobrou stabilitu.

2. Ke stroji nepouštějte cizí osoby. Návštěvy a

přihlížející, především děti a nemocné či slabé osoby udržujte v bezpečné vzdálenosti od svého pracoviště. Dbejte, aby se stroje nemohly dotýkat jiné osoby.

3. Zajistěte bezpečné uložení nástrojů. Stroje, které

nepoužíváte, uložte na suché místo pokud možno do výšky nebo je zamkněte tak, aby nebyly přístupné jiným osobám.

4. Pro každou práci používejte vždy správný přístroj.

Nepoužívejte např. malé přístroje nebo příslušenství pro práce, které je vlastně třeba vykonat velkými přístroji. Přístroje používejte výhradně pro účely, ke kterým byly konstruovány.

5. Dbejte na přiměřené oblečení. Váš oděv musí být

účelný a nesmí Vás při práci omezovat.

6. Používejte osobní ochranné pomůcky. Noste

bezpečnostní obuv s ocelovými tužinkami a neklouzavou podrážkou.

7. Noste ochranné brýle. Může dojít k odmrštění

8. Noste pomůcky na ochranu sluchu. Noste osobní

pomůcky na ochranu sluchu, např. zátky do uší.

9. Ochrana rukou. Noste pevné rukavice – dobrou

ochranu poskytují rukavice z chromité usně.

10. Přeprava. Zahradní frézu přepravujte zásadně

s otočným kolem v přepravní poloze. Při odstavení stroje dbejte na to, aby nikdo nemohl být ohrožen. Přístroj zajistěte proti překlopení, poškození a úniku paliva.

11. Odstraňte nástrojové klíče apod. Před zapnutím stroje

je nutno odstranit všechny klíče atd.

12. Buďte vždy pozorní. Dávejte pozor na to, co děláte.

Při práci se řiďte zdravým rozumem. Motorové stroje nepoužívejte, jste-li unaveni. Se strojem nepracujte pod vlivem alkoholu, drog nebo léků, které snižují schopnost soustředění.

13. Doplňování paliva. Před tankováním je nutno vždy

vypnout motor. Uzávěr nádrže otvírejte vždy opatrně, aby mohl přetlak pomalu uniknout a palivo nevystříklo. Při práci se strojem se na tělese stroje vytváří vysoké teploty. Proto nechte stroj před tankováním vychladnout. Jinak by mohlo dojít ke vznícení paliva a k vážným popáleninám. Při tankování paliva dávejte pozor, abyste nádrž nepřeplnili. Pokud by palivo vyteklo vedle, je nutno jej ihned odstranit a přístroj očistit. Po tankování zkontrolujte pevné usazení šroubového uzávěru, abyste zabránili jeho povolení v důsledku vibrací při práci.

14. Dávejte pozor na poškozené součásti. Přístroj před

použitím prohlédněte. Jsou některé součásti poškozené? V případě lehkého poškození se vážně zamyslete nad tím, zda přístroj přesto bude fungovat bezpečně a bezvadně. Dbejte na správné seřízení a nastavení pohyblivých součástí. Nezapadají do sebe některé prvky správně? Jsou některé poškozené? Je vše správně nainstalováno? Jsou splněny všechny ostatní předpoklady bezvadného fungování stroje? Poškozená ochranná zařízení atd. je nutno nechat řádně opravit nebo vyměnit u autorizovaných opravářů, není-li v návodu k obsluze uvedeno výslovně jinak. Vadné spínače nechte vyměnit v autorizované opravně. Potřebujete-li zajistit opravu stroje, obraťte se na nejbližší servisní středisko.

15. Před seřizováním nebo údržbou stroje vždy vypněte

motor. To platí především pro výměnu plecí radličky. Při těchto pracích vytáhněte vždy nástrčku zapalovací svíčky.

16. Používejte pouze schválené součásti. Při údržbě a

opravách používejte pouze shodné náhradní díly. Za tím účelem se obraťte na autorizované servisní středisko. Chování v případě nouze Zaveďte úrazu odpovídající potřebnou první pomoc a vyzvěte co možná nejrychleji kvalifikovanou lékařskou pomoc. Chraňte zraněného před dalšími úrazy a uklidněte jej. Označení na přístroji Vysvětlení symbolů V tomto návodu a/nebo na přístroji jsou použity následující symboly: Bezpečnost produktu:

Produkt odpovídá příslušným normám EU 31Zákazy:

Všeobecný zákaz (ve spojení s jiným piktogramem) Zákaz ohně, nechráněného zdroje světla a kouření

Nesahejte do rotujících součástí Přístroj nepoužívejte za deště Výstraha:

Výstraha/ pozor Výstraha před nebezpečným elektrickým napětím

Výstraha před hořlavými látkami Výstraha před nebezpečím klopýtnutí

Výstraha před horkým povrchem Výstraha před zdraví škodlivými plyny

Přístroj se smí používat jen mimo uzavřené místnosti Výstraha před rotujícími součástmi

Výstraha před odletujícími objekty Dodržujte bezpečnostní odstup Příkazy:

Používejte sluchátka Používejte ochrannou obuv Před použitím si přečtěte návod k obsluze

Ochrana životního prostředí:

Odpad zlikvidujte odborně tak, abyste neškodili životnímu prostředí. Obalový materiál z lepenky lze odevzdat za účelem recyklace do sběrny.

Chraňte před vlhkem Obal musí směřovat nahoru Pozor - křehké

Výkon motoru Pracovní šířka Volnoběžné otáčky

Obsah nádrže Hmotnost Obsah

Hlučnost Použití v souladu s určením Přístroj je koncipován jen pro běžné použití v zemědělství, lesním hospodářství, zahradnictví a péči o zeleň. Při nedodržení ustanovení, z všeobecně platných předpisů, jakož i z tohoto návodu, nelze činit výrobce odpovědným za škody. Zbytková nebezpečí a ochranná opatření Mechanická zbytková nebezpečí Ohrožení Popis Ochranné(á) opatření Pořezání, uříznutí Rotující radličky mohou způsobit vážná řezná poranění resp. amputaci částí těla. Noste vždy ochranné rukavice. Nikdy nesahejte do stroje, je-li v chodu. Zachycení, navinutí Na plecí radličky se mohou namotat šňůry, dráty či kusy oděvu. Z pozemku odstraňte cizorodé předměty, udržujte odstup od plotů a noste přiléhavý oděv.

Elektrická zbytková nebezpečí Ohrožení Popis Ochranné(á) opatření Přímý elektrický kontakt Při dotknutí se nástrčky zapalovací svíčky za chodu motoru může dojít k úderu elektrickým proudem. Nástrčky zapalovací svíčky se nedotýkejte, je-li motor v chodu. Tepelná zbytková nebezpečí Ohrožení Popis Ochranné(á) opatření Popáleniny, omrzliny Dotknutí se výfuku může způsobit popáleniny. Přístroj nechte vychladnout. Ohrožení hlukem Ohrožení Popis Ochranné(á) opatření Poškození sluchu Častá resp. dlouhodobá práce s přístrojem bez chráničů uší může vést k jeho poškození. Používejte chrániče uší.

Ohrožení vibrací Ohrožení Popis Ochranné(á) opatření Vibrace celého těla Delší práce se strojem může díky vibracím vést k tělesným úrazům. Zařazujte pravidelně přestávky.

32Ohrožení materiály a jinými látkami Ohrožení Popis Ochranné(á) opatření Kontakt, vdechnutí Vdechnutí výfukových plynů může být velmi zdraví škodlivé. Přístroj se smí používat jen venku. Oheň nebo exploze Přístroj je poháněn hořlavou směsí paliva, která se může vznítit, např. během tankování. Netankujte v blízkosti otevřeného ohně a během tankování nekuřte.

Ostatní ohrožení Ohrožení Popis Ochranné(á) opatření Odhozené předměty či stříkající kapaliny Odhozené kameny či zem mohou způsobit úrazy. Dbejte na to, aby se v pracovní oblasti nezdržovaly žádné jiné osoby a noste osobní ochranné pomůcky.

Likvidace Pokyny pro likvidaci vyplývají z piktogramů umístěných na přístroji resp. obalu. Popis jednotlivých významů najdete v kapitole „Označení na přístroji“. Požadavky na obsluhu Obsluha si musí před použitím přístroje pozorně přečíst návod k obsluze. Kvalifikace Kromě podrobného poučení odborníkem není pro používání přístroje nutná žádná speciální kvalifikace. Minimální věk Na přístroji smí pracovat jen osoby, jež dosáhly 16 let. Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem dosažení dovednosti pod dohledem školitele. Školení Používání přístroje vyžaduje pouze odpovídající poučení odborníkem resp. návodem k obsluze. Speciální školení není nutné. Technické údaje Konstrukce motoru: 4-Takt OHV Max. výkon: 3,1 kW/ 4,2 PS Obsah: 173 cm³ Pracovní šířka: 360 / 560 mm Počet radliček: 4 / 6 Hlučnost:

93 dB Hmotnost cca: 36 kg Obj. č.:

Přeprava a skladování

• Přístroj se smí přepravovat jen s vypnutým motorem.

• Před uskladněním přístroj důkladně vyčistěte.

• Přístroj uschovejte na čistém a suchém místě. Při přepravě přístroje může vytéci palivo nebo olej. Přístroj prosím odpovídajícím způsobem zajistěte a přijměte ochranná preventivní opatření proti znečištění životního prostředí.

Montáž a první uvedení do provozu(Obr.1-9)

• Oběžné kolo (obr. 1, 6) na přední straně přístroje pomocí matice a šroub, (obr. 2). Poté, na jaře v blatníku hoře (obr. 3).

• Rukojeť držáku (obr. 1, 5) 4 šrouby za závěsu motoru (obr. 5+6)

• PVC spojení mezi dvěma držadly zásuvky a utáhněte šroub na rukojeti panelu.

• Obě páky na šrouby grip panelu (obr. 6)

• Kůň příčná podpěra (obr. 7)

• Drive páku (obr. 1, 3) a plyn hora (obr. 8), Bowden kabel připojený k pohonu páky (obr. 9)

• Omezovač hloubky ode dna vložit do díry, bezpečné s cut-out s kolíkem. Rozšíření:

• Plecí radličky stáhněte z převodu povolením šroubu. Poté natáhněte na převodový hřídel muzikusy plecích radliček a zajistěte šroubem.

• Mezikusy plecích radliček vsuňte do dalších plecích radliček a rovněž zajistěte šroubem. Poznámka: Dbejte na správný směr otáčení nožů!

• Pomocí 2 šroubů namontujte prodloužení blatníku. Motor:

• První naplnění oleje do olejové náplně (obr. 10/A) je až ke značce (obr. 11).

• Pak, vyplňte benzínu v nádrži (obr.10, B). Bezpečnostní pokyny pro první uvedení do provozu Dbejte vždy na utažení šroubení a používejte výlučně díly uvedené v objemu dodávky. Postup Montáž jednotlivých dílů proveďte ve znázorněném pořadí. Přitom dbejte na správné uspořádání konstrukčních dílů dle obrázků. Přístroj se kvůli přepravě dodává bez oleje a paliva. Tyto prosím naplňte dle údajů. Obsluha Otočné kolo v pracovní poloze (obr. 12) Pro kultivaci nastavte otočné kolo do polohy 12,1. POZOR! Přístroj přepravujte jen s otočným kolem v poloze 12,2. Otočné kolo lze seřídit jen při vypnutém motoru! Kalibrace výšky střihu (obr.13) Požadovaná hloubka kultivace se nastaví posunutím omezovače hloubky. Jsou možné 3 různé polohy. Palivový kohout (obr.14) Před spuštěním přístroje otevřete palivový kohout (ON). Po skončení práce palivový kohout opět zavřete (OFF). Provozní páka (obr.14) O = OFF = sytič = pomalu = rychle Spuštění/vypnutí přístroje Páku přepněte na Sytič (obr. 14). Nyní rovnoměrně tahejte za startovací lanko. Po 3 až 5 zataženích za startovací lanko se 33musí motor rozběhnout. Páku (obr. 14) dejte na požadovanou rychlost a hnací páku tlačte poté proti sloupku (obr. 15) Upozornění: Je-li motor již zahřátý, lze hned startovat do polohy pomalu či rychle. Po puštění hnací páky se pohon zastaví, motor však běží dál. Motor lze vypnout jen přepnutím spínače do polohy OFF (obr. 14). Při spuštění motoru se přístroj nesmí naklánět, pouze na odvrácené straně, pokud to obsluha potřebuje ke spuštění motoru. Bezpečnostní pokyny pro obsluhu

• Použijte přístroj až poté, co jste si pozorně přečetli návod k obsluze.

• Dodržujte všechny v návodu uvedené bezpečnostní pokyny.

• Chovejte se zodpovědně vůči ostatním osobám.

• Tento přístroj je vybaven brzdou radliček, která zajišťuje, aby se radličky po puštění hnací páky do 3 sekund zastavily. Za žádných okolností se nepokoušejte radličky zastavit nebo přístroj s rotujícími radličkami naklánět do strany. Počkejte, až se radličky samočinně zastaví.

• Pokud radličky přijdou do styku s cizorodým předmětem, ihned prosím vypněte motor a zkontrolujte při zastavených radličkách poškození přístroje. V práci pokračujte jen s nepoškozeným přístrojem.

• Při práci jen choďte, neběhejte.

• Při práci choďte vždy jen dopředu. S přístrojem nikdy necouvejte.

• Na svazích pracujte vždy napříč a nikdy ne nahoru a dolů. Při změně směru postupujte zvlášť opatrně.

• Při přejíždění netravnatých ploch a při přepravě na pracoviště a z pracoviště nesmí být radličky v provozu. Návod krok za krokem

1. Stroj natankujte (kapitola Montáž a první uvedení do

2. Z terénu odstraňte všechny cizorodé předměty.

3. Terén obdělávejte zahradní frézou tak dlouho, až je zem

dostatečně obdělaná.

4. Přístroj po každém použití důkladně vyčistěte.

Prohlídky a údržba Bezpečnostní pokyny pro prohlídky a údržbu Jen pravidelně udržovaný a ošetřovaný přístroj může být uspokojivou pomůckou. Nedostatečná údržba a péče může vést k nepředvídaným nehodám a úrazům.

• Při všech pracích na přístroji vždy vypněte motor a vytáhněte nástrčku zapalovací svíčky!

• K čištění nikdy nepoužívejte agresivní čisticí prostředky. Mohlo by to přístroj poškodit nebo zničit. Plán prohlídek a údržby Před začátkem práce:

• Kontrola stavu motorového oleje (obr.10A,11)

• Kontrola povolených součástí Každých 25 provozních hodin:

• Výměna motorového oleje

• Kontrola stavu motorového oleje

• Čištění vzduchového filtru (obr.16)

• Odstranění zbytků trávy nebo zeminy kartáčem nebo tupým předmětem z rotujících součástí.

• Otření krytu měkkým hadrem.

• Při zatvrdlé špíně lze přístroj vyčistit měkkým hadrem namočeným v mýdlové vodě.

Každých 100 provozních hodin:

• Kontrola, čištění a příp. výměna zapalovací svíčky. (Abb.17) Servis Máte technické otázky? Reklamaci? Potřebujete náhradní díly nebo návod k obsluze? Na naší domovské stránce www.guede.com Vám v oddílu Servis pomůžeme rychle a nebyrokraticky. Prosím pomožte nám pomoci Vám. Aby bylo možné Váš přístroj v případě reklamace identifikovat, potřebujeme sériové číslo, objednací číslo a rok výroby. Všechny tyto údaje najdete na typovém štítku. Abyste měli tyto údaje vždy po ruce, zapište si je prosím dole. Sériové číslo: Objednací číslo: Rok výroby: Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com

34Poruchy - příčiny - odstranění Porucha Příčina Odstranění Motor nestartuje

2. Znečištěný vzduchový filtr

3. Malá zapalovací jiskra

4. „Uchlastaný“ motor

1. Natankujte plnou nádrž; zkontrolujte, zda

karburátor obsahuje palivo; zkontrolujte odvzdušnění nádrže a jehlou prorazte otvor ve víku nádrže

2. Vyčistěte vzduchový filtr

3. Vyčistěte zapalovací svíčku, příp. nasaďte novou;

zkontrolujte zapalovací kabel; zapalování nechte zkontrolovat v servisu

4. Zapalovací svíčku vyšroubujte, vyčistěte a

vysušte; za startovací lanko při vyšroubované zapalovací svíčce několikrát zatáhněte Motor má výpadky

1. Zapalovací kabel je povolený

2. Palivové potrubí je ucpané nebo je špatné

3. Větrací otvor ve víku palivové nádrže je

4. V palivovém potrubí se nachází voda nebo

5. Vzduchový filtr je znečištěný

1. Nástrčku zapalovací svíčky nasaďte pevně na

2. Vyčistěte palivové potrubí, použijte čerstvé palivo

3. Vyměňte víko palivové nádrže

4. Palivo vypusťte a natankujte čisté a čerstvé palivo

5. Vyčistěte vzduchový filtr

Motor se při volnoběhu často vypíná

1. Zapalovací vzdálenost je příliš velká, vadná

2. Karburátor je nepřesně seřízen

3. Znečištěný vzduchový filtr

1. Nastavte nebo vyměňte zapalovací svíčku

2. Seřiďte karburátor

3. Vyčistěte vzduchový filtr

Pohon nefunguje správně

1. Zkontrolujte napnutí lanka hnací páky

1. Napnutí lanka případně dodatečně nastavte.

2. Přístroj nechte zkontrolovat v servisu.

1. Upevňovací šrouby jsou povolené

1. Utáhněte upevňovací šrouby

13. Doplňovanie paliva. Pred tankovaním je nutné vždy

15. Pred nastavovaním alebo údržbou stroja vždy vypnite

Výstraha/pozor Výstraha pred nebezpečným elektrickým napätím

Výstraha pred horúcim povrchom Výstraha pred zdraviu škodlivými plynmi

• Pri práci len choďte, nebehajte.

• Pri práci choďte vždy len dopredu. S prístrojom nikdy necúvajte.

• Na svahoch pracujte vždy naprieč a nikdy nie nahor a dole. Pri zmene smeru postupujte zvlášť opatrne.

3. Terén obrábajte záhradnou frézou tak dlho, až je zem

• Kontrola stavu motorového oleja

1. Natankujte plnú nádrž; skontrolujte, či karburátor

obsahuje palivo; skontrolujte odvzdušnenie nádrže a ihlou prerazte otvor vo veku nádrže

2. Vyčistite vzduchový filter

2. Vyčistite palivové potrubie, použite čerstvé palivo

3. Vymeňte veko palivovej nádrže

4. Palivo vypustite a natankujte čisté a čerstvé palivo

5. Vyčistite vzduchový filter

2. Nastavte karburátor

3. Vyčistite vzduchový filter

Způsob posouzení shody

Zaručená hladina akustického výkonu

dB (A) Gemessener Schallleistungspegel Measured sound power level | Niveau de puissance acoustique mesuré | Livello di potenza sonora misurato | Gemeten geluidsdrukniveau | Naměřená hladina akustického výkonu | Nameraná hladina akustického výkonu

Zplnomocněn k sestavování technických podkladů.
