NÁVOD K OBSLUZE IAN 302797 POWERFIX
Pokyny k montáži, obsluze a bezpečnostní pokyny
IAN 302797
DE AT CH
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
CZ Pokyny k montáži, obsluze a bezpečnostní pokyny Strana 23
Legenda použitých piktogramů ...... Strana 24
Úvod....Strana 24
Použití ke stanovenému účelu....Strana 24
Obsah dodávky....Strana 25
Popis dílů ...... Strana 25
Technické data.... Strana 25
Bezpečnostní upozornění......Strana 25
Montáž Strana 26
Montáž reflektoru a rukojeti na podstavec....Strana 26
Postavení třínohého stativu ...... Strana 26
Nastavení výšky třinohého stativu....Strana 26
Montáž pracovního světla na třínohý stativ ...... Strana 27
Demontáž pracovního světla.... Strana 27
Obsluha Strana 27
Použití svítidla....Strana 27
Údržba a čištění......Strana 27
Zlikvidování...... Strana 27
Záruka a servis....Strana 28
Záruka Strana 28
Adresa servisu....Strana 28
| Legenda použitých piktogramů | |||
 | Přečtěte si pokyny! |  | Výstraha! Nebezpečí zásahu elektrickým proudem! |
 | Volt (střídavé napětí) |  | Instalované LED nejsou vhodné k použití stmívačů a elektronických spínačů. |
 | Herz (kmitočet) |  | Odstup od nasvícených povrchů nejméně 1 m |
 | Watt (činný výkon) Úhel svícení: 108 ° |  | |
 | Ochranná třída I |  | Všechny rozbité ochranné kryty musíte vyměnit. |
 | Dbejte na výstrahy a říd’te se bezpečnostními pokyny! |  | Druh krytí |
 | Nebezpečí ohrožení života a úrazu pro malé i velké děti! |  | Obal i výrobek likvidujte ekologicky! |
 | Vhodný k použití i při hrubších pracích. |  | Osvětlovací prostředek tohoto svítidla smí vyměnit jen výrobce nebo výrobcem pověřený technik nebo srovnatelně kvalifikovaná osoba. |
Pracovní LED reflektor 2x 30W
• Úvod
Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí
tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.
- Použití ke stanovenému účelu
Toto svítidlo je vhodné k provozu ve vnitřních a vnějších prostorách. Tento výrobek je určený jen pro privátní použití v domácnosti. Jiné než výše popsané použití nebo změna na výrobku nejsou přípustné a vedou k jeho poškození. Výrobce neručí za škody vzniklé jiným použitím než k popsanému účelu. Výrobek není určen k živnostenskému využívání.
Vhodný k použití i při hrubších pracích.
Obsahdodávky
Bezprostředně po vybalení zkontrolujte úplnost dodávky a bezvadný stav výrobku.
1 rukojeť
2 reflektory
2 upínací matky, každá se 3 podložkami (podstavec) (předmontované)
1 podstavec
2 šrouby včetně 2 podložek (podstavec) (předmontované)
1 třínohý stativ
1 upínací matka (třínohý stativ) (předmontované)
1 šroub (rukojeť) (předmontované)

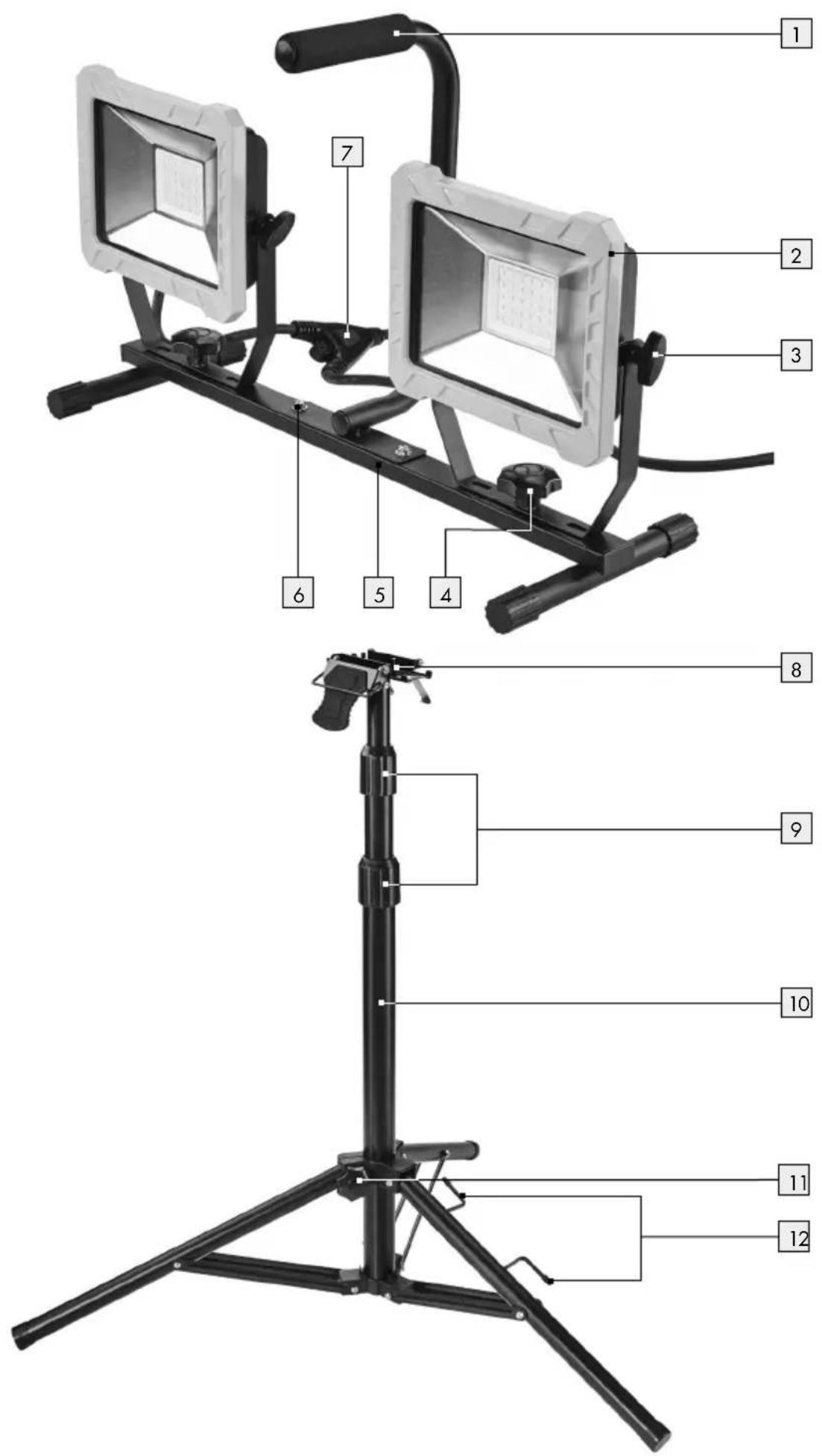

Popisdílů
Rukojet'
Reflektor
Křídlový šroub
Upínací matka (podstavec)
Podstavec
Šroub (podstavec)
Držák síťového kabelu
Svorka
Jištění
Třínohý stativ
Upínací matka (třínohý stativ)
Navíjení kabelu
Šroub (rukojef')
Síťový kabel
Vypínač
Technickédata
Typové číslo: FCL-80115
Provozní napětí: 220-240V \~ 50 Hz
Osvětlovací
prostředek: LED 2 x maximálně 30W
Jmenovitý příkon
maximálně: 2 x maximálně 30 W
Druh krytí: IP65
Rozměry reflektoru: cca 195 x 62 x 158 cm
Výška třínohého
stativu včetně
reflektoru: až cca 170 cm
Délka kabelu: 3 m
Typ kabelu: HO7RN-F 3G1,0 mm²
Barva světla: 4000K
Celkový světelný tok: 2 x 2400 lm, Ra > 65
Nastavitelný úhel
svícení: 108°
Světelný tok v úhlu 120°: cca 2 x 2100 lm
Bezpečnostní upozornění
⚠ VÝSTRAHA! NEBEZPEČÍ OHROŽENÍ ŽIVOTA A ÚRAZU MALÝCH I VĚTŠÍCH DĚTÍ! Tento
výrobek mohou používat děti od 8 let, osoby se sníženými fyzickými, smyslovými nebo duševními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi, jestliže budou pod dohledem nebo byly poučeny o bezpečném používání výrobku a chápou nebezpečí, která z jeho používání vyplývají. S výrobkem si děti nesmí hrát. Děti nesmí bez dohledu provádět čištění ani uživatelskou údržbu výrobku.
Nenechávejte výrobek nebo obalový materiál ležet bez dohledu. Umělohmotné fólie, sáčky, a díly atd., by mohly být pro děti nebezpečnou hračkou.
ZABRAŇTE NEBEZPEČÍ OHROŽENÍ ŽIVOTA ELEKTRICKÝM PROUDEM
Za věcné nebo osobní škody, způsobené ne- odborným zacházením nebo nerespektováním bezpečnostních pokynů, se neručí!
Nepoužívejte výrobek pokud jste zjistili že je poškozený. Před připojením na rozvod elektrického proudu zkontrolujte svítidlo a síťový kabel 14 se zástrčkou, jestli nejsou poškozené.
Nikdy neotvírejte žádný z elektrických provozních prostředků ani do nich nezavádějte jakékoli předměty. Takové jednání představuje nebezpečí života následkem zasažení elektrickým proudem.
Při připojení nebo odpojení síťové zástrčky se dotýkejte jen její izolované části!
K vyloučení ohrožení smí vyměňovat poškozený vnější pružný kabel tohoto svítidla jen výrobce, jeho servisní zástupce nebo srovnatelný odborník!
- Pred použitím se ujistěte, že dané síťové napětí souhlasí s potřebným provozním napětím svítidla (220–240V\~, 50Hz).
ZABRAŇTENEBEZPEČÍ POŽÁRU A ZRANĚNÍ
⚠POZOR! NEBEZPEČÍ POPÁLENÍ HOR-
KÝMI POVRCHY! Před dotykem se ujistěte, že je výrobek vypnutý a vychladlý, aby jste se vyhnuli popáleninám. Osvětlovací prostředky se zahřívají na vysokou teplotu.
- Nezakrývejte svítidlo žádnými předměty. Nadměrné zahřívání může vést ke vzniku požáru.
Při umístění výrobku se má zachovat odstup nejméně 1 m od nasvícených povrchů, aby se vyloučilo nebezpečí požáru.
Nenechávejte lampu svítit bez dohledu. Nadměrný vývoj tepla může vést ke vzniku požáru.
■ LED osvětlovací prostředek není tlumitelný.
Nedívejte se přímo do zdroje světla (osvětlovacího prostředku, LED atd.). Nedívejte se na zdroj světla (osvětlovací prostředek, LED atd.) optickou pomůckou (např. lupou).
Všechny rozbité ochranné kryty musíte vyměnit.
Montáž
VÝSTRAHA! NEBEZPEČÍ ZÁSAHU
ELEKTRICKÝM PROUDEM! Teprve až po montáži zastrčte zástrčku do zásuvky. Jinak hrozí nebezpečí zásahu elektrickým proudem!
Poznámka: svítidlo můžete podle potřeby použít jako reflektor na zemi nebo na třínohém stativu 10.
- Montáž reflektoru a rukojeti na podstavec
Nejdříve odšroubujte předmontovaný připevňovací materiál (šrouby 6, upínací matky 4 a příslušné podložky) z podstavce 5 (viz obr. A, dbejte na pořadí podložek).
Přišroubujte oba reflektory 2 upínacími matkami 4 a podložkami na podstavec 5 (viz obr. B, dbejte na správné pořadí podložek).
□Přišroubujterukojeť 1 šrouby 6 a podložkami na podstavec 5 (viz obr. C, dbejte na správné pořadí podložek).
□Odsroubujtešroub 13 na zadní straně rukojeti 1 a připevněte s ním držák síťového kabelu 7 na rukojeť 1 (viz obr. D).
Poznámka: v tomto provedení můžete svítidlo používat postavené na zemi.
Postavení třínohého stativu
□ Povolte upínací matku 11 otáčením proti směru chodu hodinových ručiček (viz obr. E).
□ Uchopte třínohý element v místě, kde jsou nohy ve výšce upínací matky 11 spojené a tlačte ho dolů, aby se nohy roztáhly od sebe.
□ Jestliže se třínohý element již nedá dále stlačit dolů a nohy jsou úplně vyklopené, utáhněte zase upínací matku 11 otáčením ve směru chodu hodinových ručiček (viz obr. F).

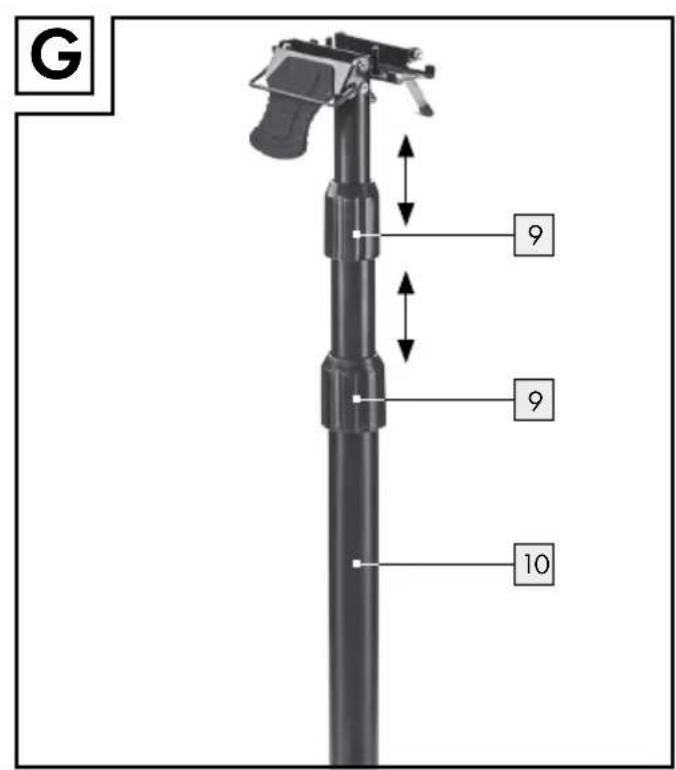

Nastavení výšky třínohého stativu (viz obr. G)
□Povoltejištění 9 otáčením proti směru chodu hodinových ručiček.
□ Nastavte požadovanou výšku třinohého stativu 10 tažením elementů nahoru nebo tlačením dolů.
K zafixování třínohého stativu 10 v požadované výšce utáhněte pevně jištění 9 otáčením ve směru chodu hodinových ručiček.
- Montáž pracovního světla na třínohý stativ
Upozornění: před montáží pracovního světla na třinohý stativ 10 musíte nejdříve namontovat reflektory 2 a rukojeť 1 na podstavec 5. Postupujte přitom podle popisu v kapitole „Montáž reflektoru a rukojeti na podstavec“.
Nasad'tepodstavec 5 (s reflektory 2 a rukojetí 1) na otevřenou svorku 8. Rukojeť 1 musí přitom ukazovat směrem k přidržným deskám svorky 8, jinak nedojde k zafixování. Dávejte pozor, abyste otvory na spodní straně podstavce 5 nasadili na čepy svorky 8 (viz obr. HI a HII).

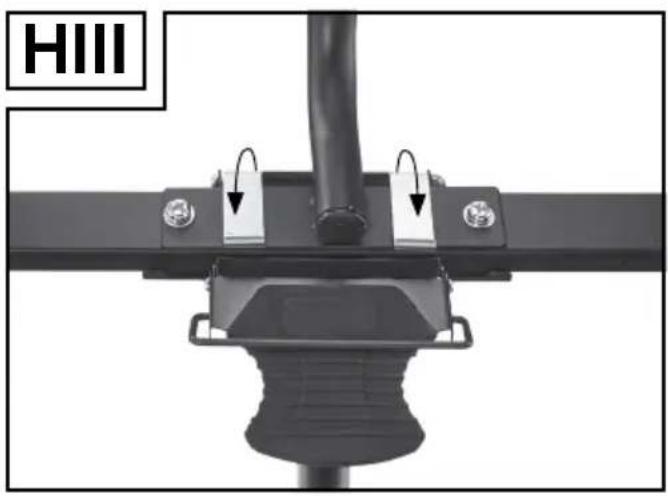

□ Uzavřete desku svorky 8 (viz obr. HIII).
☐ Vyklopte rameno svorky nahoru tak, aby zachytilo desku (viz obr. HIV).
K zafixování podstavce 5 stlačte rukojeť svorky 8 dolů (viz obr. HV).
• Demontáž pracovního světla
VÝSTRAHA! NEBEZPEČÍ ZÁSAHU ELEKTRICKÝM PROUDEM!
Před demontáží vytáhněte zástrčku ze zásuvky.
⚠POZOR! NEBEZPEČÍ POPÁLENÍ HORKÝMI POVRCHY!
Před demontáží nechte svítidlo úplně vychladnout.
☐ Při demontáži jednotlivých elementů postupujte vždy v opačném pořadí popisů k montáži v příslušných kapitolách.
Obsluha
- Použití svítidla (viz obr. I)
□ Rozviňte úplně přívodní kabel 14.
□ Zastrčte síťovou zástrčku do zásuvky.
K zapnutí reflektoru 2 stiskněte vypínač 15 do polohy „l”.
□ K vypnutí reflektoru 2 stiskněte vypínač 15 do polohy „0“.
□ K naklonění reflektoru 2 do požadované polohy povolte nejdříve křídlový šroub 3. K
zafixování požadované polohy reflektoru 2 zase křídlový šroub 3 utáhněte.
- Údržba a čištění
VÝSTRAHA! NEBEZPEČÍ ZÁSAHU ELEKTRICKÝM PROUDEM!
Před každým čištěním vytáhněte zástrčku ze zásuvky a naviňte síťový kabel 14 na navíjení kabelu 12.
VÝSTRAHA! NEBEZPEČÍ ZÁSAHU ELEKTRICKÝM PROUDEM!
Z důvodů elektrické bezpečnosti se výrobek nikdy nesmí čistit ostrými čistícími prostředky nebo dokonce ponořovat do vody.
⚠POZOR! NEBEZPEČÍ POPÁLENÍ HORKÝMI POVRCHY! Nechte reflektory 2 úplně vychladnout.
Nepoužívejte žádná rozpouštědla, benzín apod. Svítidlo by se mohlo poškodit.
K čištění používejte jen suchý hadr, který nepouští vlákna.
•Zlikvidování
Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.
Při třídění odpadu se říd'te podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1-7: umělé hmoty / 20-22: papír a lepenka / 80-98: složené látky.
Výrobek a obalové materiály jsou recyklovatelné, zlikvidujte je odděleně pro lepší odstranění odpadu. Logo Triman platí jen pro Francii.
O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.
V zájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce.
