Producttype	LED-werklamp
Merk	Powerfix
Model	IAN 302797 (FCL-80115)
Bedrijfsspanning	220-240 V ~ 50 Hz
Nominaal vermogen	2 x max. 30 W
Lampsoort	Geïntegreerde LED (niet door gebruiker vervangbaar)
Totale lichtstroom	2 x 2400 lm (4800 lm)
Kleurtemperatuur	4000 K
Stralingshoek	108° (instelbaar)
Beschermingsgraad	IP65
Beschermingsklasse	I
Kabellengte	3 m
Kabeltype	HO7RN-F 3G1,0 mm²
Max. hoogte met statief	170 cm
Afmetingen projector (ongeveer)	195 x 62 x 158 mm
Minimale verlichtingsafstand	1 m
Beoogd gebruik	Binnen en buiten, huishoudelijk gebruik
Montage	Op statief of op de grond
Garantie	3 jaar

Veelgestelde vragen - IAN 302797 POWERFIX

Hoe monteer ik de lamp op het statief?

Bevestig eerst de lampen en de handgreep op de montagebeugel met behulp van de meegeleverde schroeven en moeren. Open de klemschroef van het statief, plaats de montagebeugel op de pinnen, sluit de klem en draai de handgreep vast. Zorg ervoor dat de handgreep naar de steunplaten is gericht.

Wat is het vermogen van de lamp?

De lamp heeft twee LED's van 30 W elk, dus een totaal vermogen van 60 W.

Kan ik de lamp buiten gebruiken?

Ja, dankzij de beschermingsgraad IP65 is de lamp bestand tegen stof en waterspatten, waardoor hij geschikt is voor buitengebruik.

Hoe maak ik de lamp schoon?

Haal de stekker uit het stopcontact en laat de lamp afkoelen. Gebruik een droge, pluisvrije doek. Gebruik geen oplosmiddelen of agressieve schoonmaakmiddelen en dompel het apparaat niet onder in water.

Wat moet ik doen als de stroomkabel beschadigd is?

De kabel mag alleen worden vervangen door de fabrikant, zijn klantenservice of een gekwalificeerd persoon. Gebruik de lamp niet met een beschadigde kabel.

Wat is de garantie op de lamp?

De lamp heeft een garantie van 3 jaar vanaf de aankoopdatum, die materiaal- en fabricagefouten dekt. Bewaar de kassabon als aankoopbewijs.

Kan ik de hoek van de lamp verstellen?

Ja, draai de vleugelschroef aan de zijkant van de lamp los om de lamp in de gewenste stand te kantelen, en draai deze dan weer vast.

Is de lamp dimbaar?

Nee, de lichtsterkte is niet instelbaar. De LED's zijn niet compatibel met dimmers.

Welke veiligheidsafstand moet ik aanhouden?

Houd een afstand van minstens 1 meter aan tussen de lamp en verlichte oppervlakken om brandgevaar te voorkomen.

Hoe vervang ik een defecte LED?

De LED-lichtbron mag alleen worden vervangen door de fabrikant, zijn klantenservice of een gekwalificeerd persoon. Probeer deze niet zelf te vervangen.

GEBRUIKSAANWIJZING IAN 302797 POWERFIX

Montage-, bedienings- en veiligheidsinstructies

FR BE

PROJECTEUR DE CHANTIER LED 2 X 30 W

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

CZ

NL / BE Montage-, bedienings- en veiligheidsinstructies Pagina 17

Legenda van de gebruikte pictogrammen....Pagina 18

Inleiding ...... Pagina 18

Correct gebruik ...... Pagina 18

Omvang van de levering.... Página 19

Beschrijving van de onderdelen....Página 19

Technische gegevens....Pagina 19

Veiligheidsinstructies ...... Pagina 19

Montage....Pagina 20

Lampen en draaggreep op de montagehouder monteren ...... Pagina 20

Driepootstatief opstellen....Página 20

Hoogte van het driepootstatief instellen.... Página 21

Werklamp op het driepootstatief monteren ...... Pagina 21

Lamp gebruiken....Página 21

Onderhoud en reiniging....Pagina 21

Afvoer....Pagina 22

Garantie en service ...... Pagina 22

Garantie ...... Pagina 22

Serviceadres....Pagina 22

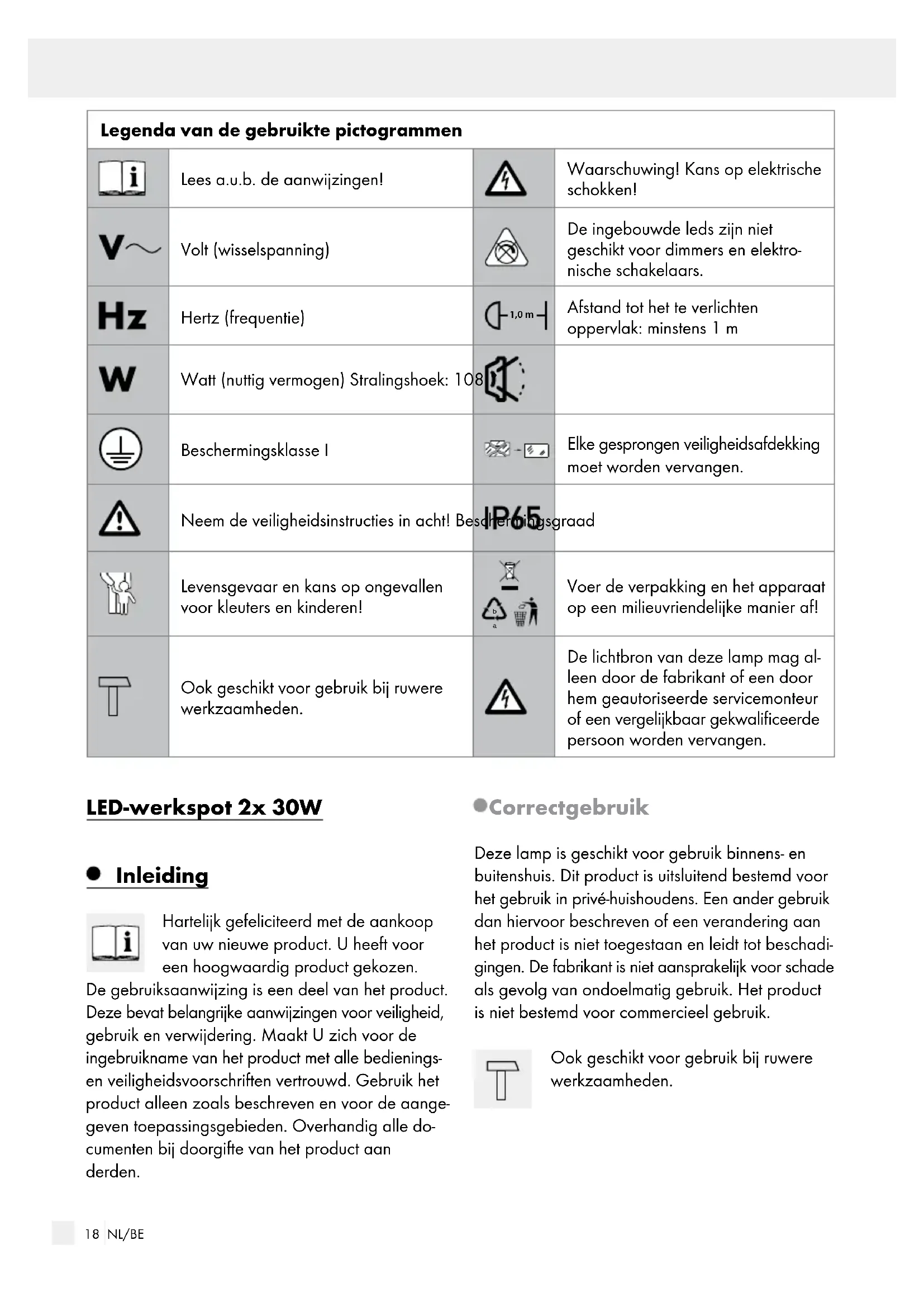

Legenda van de gebruikte pictogrammen
	Lees a.u.b. de aanwijzingen!		Waarschuwing! Kans op elektrische schokken!
	Volt (wisselspanning)		De ingebouwde leds zijn niet geschikt voor dimmers en elektronische schakelaars.
	Hertz (frequentie)		Afstand tot het te verlichten oppervlak: minstens 1 m
	Watt (nuttig vermogen) Stralingshoek: 108
	Beschermingsklasse I		Elke gesprongen veiligheidsafdekking moet worden vervangen.
	Neem de veiligheidsinstructies in acht! Bes		Insgraad
	Levensgevaar en kans op ongevallen voor kleuters en kinderen!		Voer de verpakking en het apparaat op een milieuvriendelijke manier af!
	Ook geschikt voor gebruik bij ruwere werkzaamheden.		De lichtbron van deze lamp mag alleen door de fabrikant of een door hem geautoriseerde servicemonteur of een vergelijkbaar gekwalificeerde persoon worden vervangen.

LED-werkspot 2x 30W

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen.

De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aange- geven toepassingsgebieden. Overhandig alle do- cumenten bij doorgifte van het product aan derden.

Correctgebruik

Deze lamp is geschikt voor gebruik binnens- en buitenshuis. Dit product is uitsluitend bestemd voor het gebruik in privé-huishoudens. Een ander gebruik dan hiervoor beschreven of een verandering aan het product is niet toegestaan en leidt tot beschadigingen. De fabrikant is niet aansprakelijk voor schade als gevolg van ondoelmatig gebruik. Het product is niet bestemd voor commercieel gebruik.

Ook geschikt voor gebruik bij ruwere werkzaamheden.

• Omvang van de levering

Controleer altijd direct na het uitpakken de levering op volledigheid en de optimale staat van het product.

1 draaggreep
2 lampen
2 draaiknoppen met elk 3 tussenringen (montagehouder) (voorgemonteerd)
1 montagehouder
2 bouten met 2 tussenringen (montagehouder) (voorgemonteerd)
1 driepootstatief
1 draaiknop (driepootstatief) (voorgemonteerd)
1 bout (greep) (voorgemonteerd)

- Beschrijving van de onderdelen

1 Draaggreep
2 Lamp
3 Stelschroef
4 Draaiknop (montagehouder)
5 Montagehouder
6 Bout (montagehouder)
7 Houder voor stroomkabel
8 Spanklem
9 Hoogteverstelling
10 Driepootstatief
11 Draaiknop (driepootstatief)
12 Kabelopbergsysteem
13 Bout (greep)
14 Stroomkabel
15 AAN-/UIT-schakelaar

Technischegegevens

Bedrijfsspanning: 220–240V \~ 50Hz

Lichtbron: led 2 x max. 30 W

Nominaal vermogen

max.: 2 x max. 30 W

Beschermingsgraad: IP65

Afmetingen lamp: ca. 195 x 62 x 158 cm

Hoogte driepootstatief

inclusief lampen: tot ca. 170 cm

Kabellengte: 3 m

Lichtstroom bij 120° hoek: ca. 2 x 2100 lm

Veiligheidsinstructies

⚠ WAARSCHUWING! LEVENSGEVAAR EN KANS OP ONGEVALLEN VOOR KLEUTERS

EN KINDEREN! Dit product kan door kinderen vanaf 8 jaar en ouder alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het product en zij de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het product spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

Laat de lamp of het verpakkingsmateriaal niet achteloos rond slingeren. Plastic folie / zakken, kunststof delen etc. kunnen voor kinderen een gevaarlijk speelgoed zijn.

VERMIJD LEVENSGEVAAR DOOR ELEKTRISCHE SCHOKKEN

Voor materiële schade of persoonlijk letsel dat wordt veroorzaakt door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies zijn wij niet aansprakelijk!
Gebruik de lamp in geen geval als u beschadigingen constateert. Controleer de lamp en de stroomkabel 14 inclusief stekker op eventuele beschadigingen voordat u deze op het stroomnet aansluit.
Open nooit een van de elektrische componenten en steek er geen voorwerpen in. Bij dergelijke handelingen bestaat levensgevaar door een elektrische schok.

Raak alleen het geïsoleerde gedeelte van de stekker aan bij het aansluiten op en loskoppelen van de netstroom!
- Ter vermijding van gevaren mag de beschadigde, flexibele kabel van deze lamp uitsluitend door de fabrikant, zijn serviceverlener of een vergelijkbare vakman worden vervangen!
Wees er voor gebruik zeker van dat de beschikbare netspanning overeenkomt met de benodigde bedrijfsspanning van de lamp (220-240V\~, 50 Hz).

VERMIJD BRAND- EN LETSELGEVAAR

⚠VOORZICHTIG! KANS OP BRAND-WONDEN DOOR HETE OPPERVLAK-

KEN! Zorg ervoor dat de lamp uitgeschakeld en afgekoeld is voordat u deze aanraakt, om brandwonden te vermijden. Lampen ontwikkelen een grote hitte.

■ Dek de lampen niet af met voorwerpen. Een overmatige warmteontwikkeling kan tot brand leiden.
De afstand tot het te verlichten oppervlak dient bij de opstelling tenminste 1 m te bedragen om brandgevaar uit te sluiten.
Laat de lamp tijdens het gebruik niet onbewaakt achter. Bovenmatige warmteontwikkeling kan leiden tot brand.

■ De led-lamp is niet dimbaar.

- Niet direct in de lichtbron (lamp, led etc.) kijken. De lichtbron (lamp, led etc.) niet met een optisch instrument (bijv. vergrootglas) bekijken.

Elke gesprongen veiligheidsafdekking moet worden vervangen.

- Lampen en draaggreep op de montagehouder monteren

□ Schroef eerst het voorgemonteerde bevestigingsmateriaal (bouten 6, draaiknoppen 4 en de bijbehorende tussenringen) van de montagehouder 5 af (zie afb. A, let op de volgorde van de tussenringen).
☐ Schroef de beide lampen 2 met de draai-knoppen 4 en tussenringen op de montage-houder 5 vast (zie afb. B, let op de volgorde van de tussenringen).
□ Schroef de draaggreep 1 met de bouten 6 en tussenringen op de montagehouder 5 vast (zie afb. C, let op de volgorde van de tussenringen).
Draai de bout 13 aan de achterkant van de draaggreep 1 los en bevestig hiermee de houder voor de stroomkabel 7 aan de draaggreep 1 (zie afb. D).

Opmerking: u kunt de lamp in deze vorm als vloerlamp gebruiken.

Driepootstatiefopstellen

□ Draai de draaiknop 11 los door deze tegen de klok in te draaien (zie afb. E).
Pak de driepoot vast op de plek waar de poten ter hoogte van de draaiknop 11 samen komen en druk deze naar beneden zodat de poten worden uitgeklapt.
Als de driepoot zich niet verder naar beneden laat drukken en de poten volledig zijn uitgeklapt, zet u de draaiknop 11 weer vast door deze met de klok mee te draaien (zie afb. F).

●Montage

WAARSCHUWING! KANS OP ELEKTRI-

SCHE SCHOKKEN! Steek de stekker pas na de montage in de contactdoos. Anders is er kans op een elektrische schok!

Opmerking: u kunt de lamp naar behoefte als vloerlamp of met het driepootstatief 10 gebruiken.

- Hoogte van het driepootstatief instellen (zie afb. G)

□ Maak de verstelling 9 los door deze tegen de klok in te draaien.
Stel de gewenste hoogte van het driepootstatief 10 in door de telescopische buizen omhoog te trekken of naar beneden te drukken.
□ Zet de verstelling 9 stevig vast door deze met de klok mee te draaien om het driepootstatief 10 op de gewenste hoogte te fixeren.
- Werklamp op het driepootstatief monteren

Opmerking: om de werklamp op het driepootstatief 10 te monteren, moet u eerst de lampen 2 en de draaggreep 1 op de montagehouder 5 monteren. Ga hiervoor te werk zoals beschreven bij „Lampen en draaggreep op de montagehouder monteren“.

Plaats de montagehouder 5 (met lampen 2 en draaggreep 1) op de geopende spanklem 8. De draaggreep 1 moet daarbij in de richting van de klemplaten van de spanklem 8 gericht zijn omdat anders het vastzetten niet mogelijk is. Let er eveneens op dat de gaten aan de onderkant van de montagehouder 5 over de pennen van de spanklem 8 vallen (zie afb. HI en HII).
□ Sluit de klemplaat van de spanklem 8 (zie afb. HIII).
□ Klap de beugel van de spanklem omhoog, zodat deze in de klemplaat valt (zie afb. HIV).
Druk de greep voor de vergrendeling van de spanklem 8 naar beneden om de montagehouder 5 te fixeren (zie afb. HV).

•Werklampdemonteren

⚠ WAARSCHUWING! KANS OP ELEKTRISCHE SCHOKKEN!

Haal vóór de demontage de stekker uit de contactdoos.

⚠️VOORZICHTIG! KANS OP BRAND-WONDEN DOOR HETE OPPERVLAK-KEN!

Laat de lamp volledig afkoelen alvorens deze te demonteren.

□ Ga voor de demontage van de afzonderlijke onderdelen in omgekeerde volgorde te werk als in het desbetreffende hoofdstuk is beschreven.

Bediening

- Lamp gebruiken (zie afb. I)

☐ Rol de stroomkabel 14 volledig af.
□ Steek de stekker in de contactdoos.
☐ Schakel de lampen 2 aan door de AAN-/UIT-schakelaar 15 in de positie „I“ te zetten.
☐ Schakel de lampen 2 uit door de AAN-/UIT-schakelaar 15 in de positie „0“ te zetten.
Draai de stelschroef 3 los om de lamp 2 in de gewenste positie te kantelen. Zet de stelschroef 3 weer vast om de lamp 2 in de gewenste positie te fixeren.

- Onderhoud en reiniging

WAARSCHUWING! KANS OP ELEKTRISCHE SCHOKKEN!

Haal voor elke reiniging de stekker uit de contactdoos en wikkel de stroomkabel 14 op het kabelopbergsysteem 12.

⚠ WAARSCHUWING! KANS OP ELEKTRISCHE SCHOKKEN!

Vanwege de elektrische veiligheid mag de lamp nooit met agressieve reinigingsmiddelen worden gereinigd of in water worden gedompeld.

⚠VOORZICHTIG! KANS OP BRAND- WONDEN DOOR HETE OPPERVLAK- KEN! Laat de lampen 2 volledig afkoelen

• Gebruik geen oplosmiddelen, benzine e.d. De lamp zal hierdoor beschadigd raken.
• Gebruik voor de reiniging uitsluitend een droge, pluisvrije doek.

•Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen/20-22: papier en vezelplaten / 80-98: composietmaterialen.

Het product en de verpakkingsmateria- len zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehan- deling. Het Triman-logo geldt alleen voor Frankrijk.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

• Garantie en service

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

Op dit product verlenen wij 3 jaar garantie vanaf aankoopdatum. De garantieperiode start op de

dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanneer binnen 3 jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - naar onze keuze - gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.

• Serviceadres

Teknihall

Brusselstraat 33

2321 Meer

BELGIË

03 293 2611*

[e-mail]

[e-mail]

* Gratis nummer

IAN 302797

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 302797) als bewijs van aankoop bij de hand.
