IAN 302797 - Projecteur de chantier POWERFIX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur de chantier LED
Marque	Powerfix
Modèle	IAN 302797 (FCL-80115)
Tension de fonctionnement	220-240 V ~ 50 Hz
Puissance nominale	2 x max. 30 W
Type d'ampoule	LED intégrée (non remplaçable par l'utilisateur)
Flux lumineux total	2 x 2400 lm (4800 lm)
Température de couleur	4000 K
Angle de rayonnement	108° (réglable)
Indice de protection	IP65
Classe de protection	I
Longueur de câble	3 m
Type de câble	HO7RN-F 3G1,0 mm²
Hauteur max. avec trépied	170 cm
Dimensions du projecteur (approx.)	195 x 62 x 158 mm
Distance minimale d'éclairage	1 m
Usage prévu	Intérieur et extérieur, usage domestique
Montage	Sur trépied ou au sol
Garantie	3 ans

FOIRE AUX QUESTIONS - IAN 302797 POWERFIX

Comment monter le projecteur sur le trépied ?

Fixez d'abord les projecteurs et la poignée sur le support de fixation à l'aide des vis et écrous fournis. Ouvrez la pince de serrage du trépied, placez le support de montage sur les chevilles, refermez la pince et serrez la poignée. Assurez-vous que la poignée est orientée vers les plaques de support.

Quelle est la puissance du projecteur ?

Le projecteur dispose de deux LED de 30 W chacune, soit une puissance totale de 60 W.

Puis-je utiliser le projecteur à l'extérieur ?

Oui, grâce à son indice de protection IP65, le projecteur est résistant à la poussière et aux projections d'eau, ce qui le rend adapté à une utilisation en extérieur.

Comment nettoyer le projecteur ?

Débranchez le projecteur et laissez-le refroidir. Utilisez un chiffon sec et non pelucheux. N'utilisez pas de solvants ou de détergents agressifs et ne plongez pas l'appareil dans l'eau.

Que faire si le câble d'alimentation est endommagé ?

Le câble ne peut être remplacé que par le fabricant, son service après-vente ou une personne de qualification similaire. N'utilisez pas le projecteur avec un câble endommagé.

Quelle est la garantie du projecteur ?

Le projecteur bénéficie d'une garantie de 3 ans à compter de la date d'achat, couvrant les vices de matière et de fabrication. Conservez le ticket de caisse comme preuve d'achat.

Puis-je régler l'inclinaison du projecteur ?

Oui, desserrez la vis à oreilles située sur le côté du projecteur pour incliner la lampe dans la position souhaitée, puis resserrez-la.

Le projecteur est-il dimmable ?

Non, l'intensité lumineuse n'est pas réglable. Les LED ne sont pas compatibles avec les variateurs.

Quelle distance de sécurité dois-je respecter ?

Maintenez une distance d'au moins 1 mètre entre le projecteur et les surfaces éclairées pour éviter tout risque d'incendie.

Comment remplacer une LED défectueuse ?

La source lumineuse LED ne peut être remplacée que par le fabricant, son service après-vente ou une personne de qualification similaire. N'essayez pas de la remplacer vous-même.

MODE D'EMPLOI IAN 302797 POWERFIX

Instructions de montage, d'utilisation et consignes de sécurité

CZ

Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

NL BE

FR / BE Instructions de montage, d'utilisation et consignes de sécurité Page 11

Légende des pictogrammes utilisés......Page 12

Introduction......Page 12

Utilisation conforme Page 12

Contenu de la livraison....Page 13

Descriptif des pièces....Page 13

Caractéristiques techniques....Page 13

Consignes de sécurité....Page 13

Montage......Page 14

Monter le projecteur et la poignée sur le support de fixation Page 14

Mettre en place le trépied....Page 14

Régler la hauteur du trépied....Page 15

Monter la lampe de travail sur le trépied....Page 15

Démonter la lampe de travail....Page 15

Utilisation......Page 15

Utiliser la lampe Page 15

Entretien et nettoyage......Page 15

Mise au rebut......Page 16

Garantie et service....Page 16

Garantie Page 16

Adresse de service....Page 16

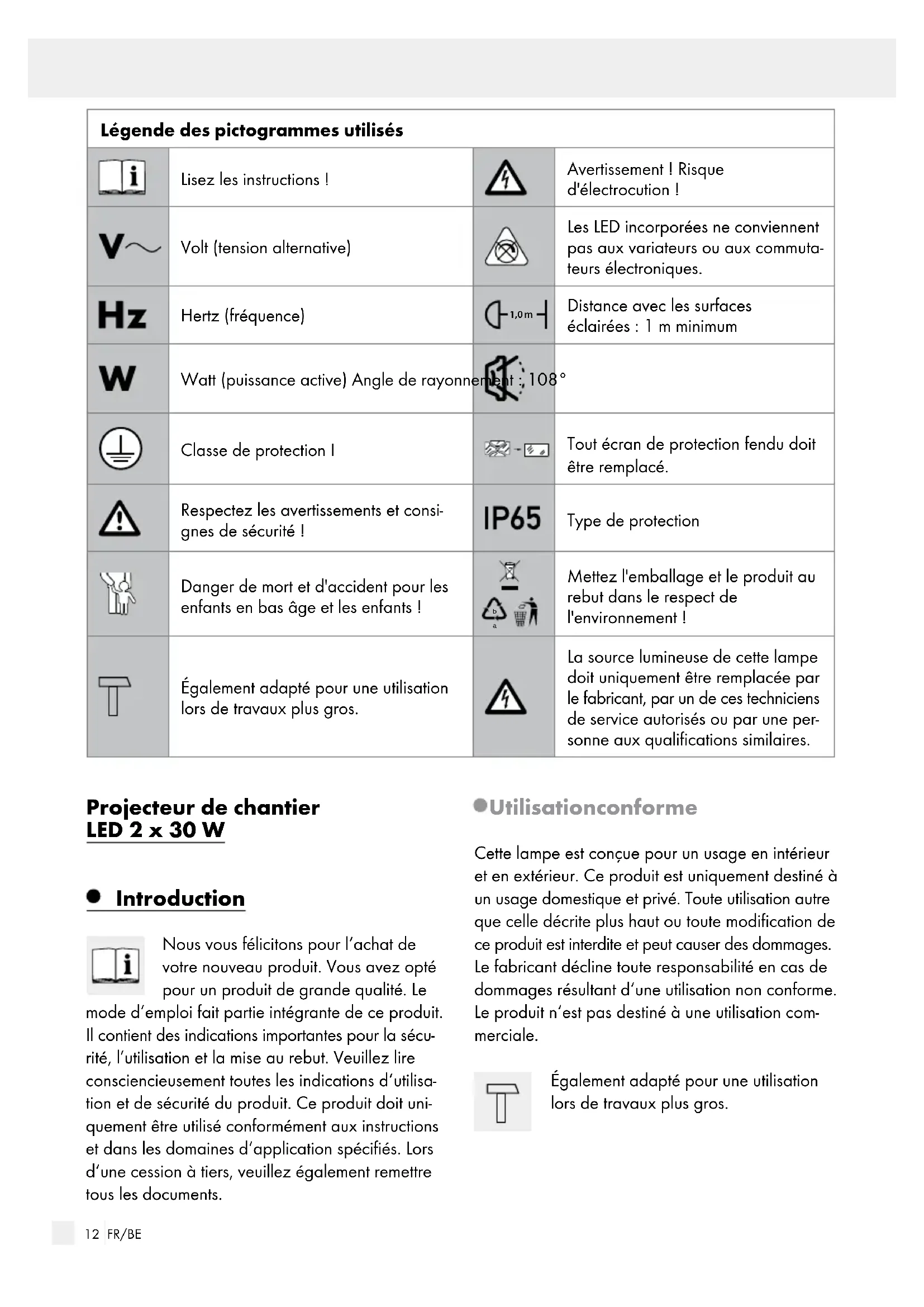

Légende des pictogrammes utilisés
	Lisez les instructions !		Avertissement ! Risque d'électrocution !
	Volt (tension alternative)		Les LED incorporées ne conviennent pas aux variateurs ou aux commutateurs électroniques.
	Hertz (fréquence)	n-1	Distance avec les surfaces éclairées : 1 m minimum
	Watt (puissance active) Angle de rayonner	108°
	Classe de protection I		Tout écran de protection fendu doit être remplacé.
	Respectez les avertissements et consignes de sécurité !	5	Type de protection
	Danger de mort et d'accident pour les enfants en bas âge et les enfants !		Mettez l'emballage et le produit au rebut dans le respect de l'environnement !
	Également adapté pour une utilisation lors de travaux plus gros.		La source lumineuse de cette lampe doit uniquement être remplacée par le fabricant, par un de ces techniciens de service autorisés ou par une personne aux qualifications similaires.

Projecteur de chantier LED 2 x 30 W

- Introduction

Nous vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Le

mode d'emploi fait partie intégrante de ce produit. Il contient des indications importantes pour la sécurité, l'utilisation et la mise au rebut. Veuillez lire consciencieusement toutes les indications d'utilisation et de sécurité du produit. Ce produit doit uniquement être utilisé conformément aux instructions et dans les domaines d'application spécifiés. Lors d'une cession à tiers, veuillez également remettre tous les documents.

Utilisationconforme

Cette lampe est conçue pour un usage en intérieur et en extérieur. Ce produit est uniquement destiné à un usage domestique et privé. Toute utilisation autre que celle décrite plus haut ou toute modification de ce produit est interdite et peut causer des dommages. Le fabricant décline toute responsabilité en cas de dommages résultant d'une utilisation non conforme. Le produit n'est pas destiné à une utilisation commerciale.

Également adapté pour une utilisation lors de travaux plus gros.

- Contenu de la livraison

Immédiatement après le déballage du produit, veuillez toujours contrôler que le contenu de la livraison soit complet et que le produit soit en parfait état.

1 poignée
2 projecteurs
2 écrous de serrage avec 3 rondelles pour chaque (support de montage) (prémontés)
1 support de montage
2 vis incluses avec 2 rondelles (support de montage) (prémontées)
1 trépied
1 écrou de serrage (trépied) (prémonté)
1 vis (poignée) (prémontée)

• Descriptif des pièces

1 Poignée
2 Projecteur
3 Vis papillon
4 Écrou de serrage (support de montage)
5 Support de montage
6 Vis (support de montage)
7 Support du câble d'alimentation
8 Pince de serrage
9 Élément de serrage de hauteur
10 Trépied
11 Écrou de serrage (trépied)
12 Enroulement de câble
13 Vis (poignée)
14 Câble d'alimentation
15 Interrupteur ON/OFF

Caractéristiquestechniques

Référence de modèle : FCL-80115

Tension de

fonctionnement : 220-240V \~ 50Hz

Ampoules : LED 2 x max. 30 W

Puissance nominale : 2 x max. 30 W

Indice de protection : IP65

Dimensions du

projecteur : env. 195 x 62 x 158 cm

Hauteur du trépied,

projecteur inclus : jusqu'à 170 cm

Longueur de câble : 3 m

Type de câble : HO7RN-F 3G1,0 mm²

Couleur de lumière : 4000 K

Flux lumineux total : 2 x 2400 lm, Ra > 65

angle de rayonnement

réglable : 108°

Flux lumineux avec

un angle de 120° : env. 2 x 2 100 lm

Consignes de sécurité

AVERTISSEMENT! DANGER DE MORT ET RISQUE D'ACCIDENT POUR LES EN-

FANTS EN BAS ÂGE ET LES ENFANTS !

Ce produit peut être utilisé par des enfants âgés de 8 ans et plus ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience ou de connaissances, à condition qu'ils soient surveillés ou qu'ils aient été informés de l'utilisation sûre du produit et qu'ils en comprennent les risques liés à son utilisation. Les enfants ne doivent pas jouer avec le produit. Le nettoyage et l'entretien du produit ne doivent pas être effectués par des enfants laissés sans surveillance.

Ne laissez pas la lampe ou le matériel d'emballage traîner sans surveillance. Les films et les sachets en plastique, les éléments en matières synthétiques, etc. peuvent devenir des jouets dangereux dans les mains des enfants.

PRÉVENEZ LES DANGERS DE MORT PAR ÉLECTROCUTION

De même, toute responsabilité est déclinée pour les dommages matériels ou corporels causés par une manipulation incorrecte ou par le non-respect des consignes de sécurité !
N'utilisez jamais votre lampe si vous constatez qu'elle est endommagée. Avant le branchement sur secteur, contrôlez le bon état de la lampe

ainsi que du câble d'alimentation et de sa fiche secteur 14.

N'ouvrez jamais l'un des composants électriques et n'y insérez jamais de quelconques objets. De telles interventions impliquent un danger de mort par électrocution.
■ Uniquement saisir la fiche secteur par les parties isolées pour la brancher ou la débrancher !
Pour éviter toute mise en danger, le remplacement du câble flexible endommagé de cette lampe est exclusivement réservé au fabricant, à son représentant de maintenance ou à un spécialiste ayant des qualifications comparables !
- Avant d'utiliser le produit, assurez-vous que la tension de secteur présente correspond bien à la tension de fonctionnement de la lampe (220 - 240V \~, 50Hz).

PRÉVENEZ LES RISQUES D'INCENDIE ET DE BLESSURES

⚠ AVERTISSEMENT ! RISQUE DE BRÛLURES ! SURFACES TRÈS CHAUDES ! Afin d'éviter toute brûlure, vérifiez que la lampe soit éteinte et suffisamment froide avant de la manipuler. Les ampoules dégagent une forte chaleur.

• Ne couvrez pas la lampe avec des objets. Un dégagement de chaleur excessif peut provoquer un incendie.
  Il est recommandé de maintenir une distance d'au moins 1 m avec les surfaces éclairées pour exclure tout risque d'incendie.
• Ne laissez pas la lampe allumée sans surveillance. Un dégagement de chaleur excessif peut provoquer un incendie.

L'intensité de la lampe LED n'est pas réglable.

- Ne jamais regarder directement dans la source lumineuse (ampoule, LED etc.). Ne pas regarder la source lumineuse (ampoule, LED etc.) à l'aide d'un instrument optique (p. ex. une loupe).

Tout écran de protection fendu doit être remplacé.

● Montage

AVERTISSEMENT ! RISQUE D'ÉLECTRO-

CUTION ! Insérez la fiche secteur dans la prise de courant uniquement lorsque le montage est terminé. Dans le cas contraire, un risque d'électrocution existe !

Indication : selon votre besoin, vous pouvez utiliser la lampe comme projecteur de sol ou avec le trépied 10.

- Monter le projecteur et la poignée sur le support de fixation

Dévissez tout d'abord le matériel de fixation prémonté (vis 6, écrous de serrage 4 et les rondelles associées) du support de fixation 5 (voir illustration A, veillez à l'ordre des rondelles).
□ Vissez les deux projecteurs 2 avec l'écrou de serrage 4 et les rondelles sur le support de fixation 5 (voir illustration B, veillez à l'ordre des rondelles).
□ Vissez la poignée 1 avec les vis 6 et les rondelles sur le support de fixation 5 (voir illustration C, veillez à l'ordre des rondelles).
☐ Desserrez la vis 13 au verso de la poignée 1 et fixez ainsi le support de câble d'alimentation 7 sur la poignée 1 (voir illustration D).

Indication : sous cette forme, vous pouvez utiliser la lampe comme projecteur de sol.

- Mettre en place le trépied

□ Desserrez l'écrou de serrage 11 en tournant dans le sens anti-horaire (voir illustration E).
Saisissez le trépied à l'endroit où les pieds sont reliés au niveau de l'écrou de serrage 11 et poussez-le vers le bas afin que les pieds se dé- plient.
Lorsque le trépied ne se laisse pas pousser plus loin vers le bas et que les pieds sont totalement dépliés, resserrez de nouveau l'écrou 11 en tournant dans le sens horaire (voir illustration F).

- Régler la hauteur du trépied (voir illustration G)

□ Desserrez les éléments de serrage 9 en tournant dans le sens anti-horaire.
Réglez la hauteur souhaitée du trépied 10 en tirant les éléments de la tige vers la haut ou en les poussant vers le bas.
□ Serrez les éléments de serrage 9 en tournant dans le sens horaire pour fixer le trépied 10 à la hauteur souhaitée.
- Monter la lampe de travail sur le trépied

Indication : afin de monter la lampe de travail sur le trépied 10, vous devez d'abord monter les projecteurs 2 et la poignée 1 sur le support de fixation 5. Pour ce faire, procédez comme décrit au chapitre „Monter les projecteurs et la poignée sur le support de fixation“.

□ Fixez le support de montage 5 (avec projecteurs 2 et poignée 1) sur la pince de serrage 8 ouverte. La poignée 1 doit ainsi être dirigée vers les plaques de support sur la pince de serrage 8 car sinon la fixation ne peut pas être réalisée. Veillez également à placer les trous situés sur la partie inférieure du support de montage 5 sur les chevilles de la pince de serrage 8 (voir illustrations HI et HII).
□ Fermez la plaque de fixation de la pince de serrage 8 (voir illustration HIII).
Rabattez l'étrier de la pince de serrage vers le haut de manière à ce que celle-ci saisisse la plaque de fixation (voir illustration HIV).
□ Poussez la poignée de serrage de la pince de serrage 8 vers le bas pour fixer le support de montage 5 (voir illustration HV).

• Démonter la lampe de travail

AVERTISSEMENT! RISQUE D'ÉLECTROCUTION!

Avant le démontage, débranchez la fiche secteur de la prise de courant.

⚠ AVERTISSEMENT ! RISQUE DE BRÛLURES ! SURFACES TRÈS CHAUDES !

Laissez complètement refroidir la lampe avant de la démonter.

Pour démonter les éléments, suivez les instructions dans l'ordre inverse à ce qui est décrit dans les chapitres correspondants.

Utilisation

- Utiliser la lampe (voir illustration I)

□ Déroulez complètement le câble d'alimentation 14.
□ Branchez la fiche secteur dans la prise de courant.
□ Mettez le projecteur 2 en marche en basculant l'interrupteur ON/OFF 15 sur la position „I“.
Éteignez le projecteur 2 en basculant l'interrupteur ON/OFF 15 sur la position „0“.
☐ Desserrez la vis à oreilles 3 pour incliner le projecteur 2 dans la position souhaitée. Serrez à nouveau la vis à oreilles 3 pour bloquer le projecteur 2 dans la position souhaitée.

- Entretien et nettoyage

AVERTISSEMENT! RISQUE D'ÉLECTROCUTION!

Avant tout nettoyage, débranchez la fiche secteur de la prise de courant et enroulez le câble d'alimentation 14 sur le système d'enroulement de câble 12.

AVERTISSEMENT ! RISQUE D'ÉLECTROCUTION !

Pour des raisons de sécurité électrique, la lampe ne doit jamais être nettoyée avec des détergents agressifs, ni être plongée dans l'eau.

AVERTISSEMENT ! RISQUE DE BRÛLURES ! SURFACES TRÈS CHAUDES ! Laissez totalement refroidir les projecteurs 2.

N'utilisez aucun solvant, essence ou produit similaire. La lampe pourrait en être endommagée.
Pour procéder au nettoyage, utilisez uniquement un chiffon sec et non pelucheux.

- Mise au rebut

L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.

Veuillez respecter l'identification des matériaux d'emballage pour le tri sélectif, ils sont identifiés avec des abbréviations (a) et des chiffres (b) ayant la signification suivante : 1-7 : plastiques / 20-22 : papiers et cartons / 80-98 : matériaux composite.

Le produit et les matériaux d'emballage sont recyclables, mettez-les au rebut séparément pour un meilleur traitement des déchets. Le logo Triman n'est valable qu'en France.

Votre mairie ou votre municipalité vous renseigneront sur les possibilités de mise au rebut des produits usagés.

Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre produit usagé dans les ordures ménagères, mais éliminez-le de manière appropriée. Pour obtenir des renseignements concernant les points de collecte et leurs horaires d'ouverture, vous pouvez contacter votre municipalité.

• Garantie et service

Garantie

Le produit a été fabriqué selon des critères de qualité stricts et contrôlé consciencieusement avant sa livraison. En cas de défaillance, vous êtes en droit de retourner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.

Ce produit bénéficie d'une garantie de 3 ans à compter de sa date d'achat. La durée de garantie

débute à la date d'achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d'achat.

Si un problème matériel ou de fabrication devait survenir dans 3 ans suivant la date d'achat de ce produit, nous assurons à notre discrétion la réparation ou le remplacement du produit sans frais supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défaillant.

La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend ni aux pièces du produit soumises à une usure normale (p. ex. des piles) et qui, par conséquent, peuvent être considérées comme des pièces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries ou des éléments fabriqués en verre.

- Adressedeservice

Teknihall

Brusselstraat 33

2321 Meer

BELGIË

BE:03 293 2611*

FR : 00800 333 00 888*

[e-mail]

[e-mail]

* Numéro gratuit

IAN 302797

Pour toute demande, veuillez tenir à disposition le ticket de caisse et le numéro d'article (IAN 302797) comme preuve d'achat.
