Produkttyp	LED-Baustrahler
Marke	Powerfix
Modell	IAN 302797 (FCL-80115)
Betriebsspannung	220-240 V ~ 50 Hz
Nennleistung	2 x max. 30 W
Leuchtmitteltyp	Integrierte LED (nicht austauschbar)
Gesamtlichtstrom	2 x 2400 lm (4800 lm)
Farbtemperatur	4000 K
Abstrahlwinkel	108° (einstellbar)
Schutzart	IP65
Schutzklasse	I
Kabellänge	3 m
Kabeltyp	HO7RN-F 3G1,0 mm²
Max. Höhe mit Stativ	170 cm
Abmessungen Strahler (ca.)	195 x 62 x 158 mm
Mindestabstand zur Beleuchtungsfläche	1 m
Verwendungszweck	Innen- und Außenbereich, Haushaltsgebrauch
Montage	Auf Stativ oder auf dem Boden
Garantie	3 Jahre

Häufig gestellte Fragen - IAN 302797 POWERFIX

Wie montiere ich den Strahler auf das Stativ?

Befestigen Sie zuerst die Strahler und den Griff an der Montagehalterung mit den mitgelieferten Schrauben und Muttern. Öffnen Sie die Klemmvorrichtung des Stativs, setzen Sie die Montagehalterung auf die Stifte, schließen Sie die Klemme und ziehen Sie den Griff fest. Stellen Sie sicher, dass der Griff zu den Stützplatten zeigt.

Wie hoch ist die Leistung des Strahlers?

Der Strahler verfügt über zwei LEDs mit je 30 W, also eine Gesamtleistung von 60 W.

Kann ich den Strahler im Freien verwenden?

Ja, dank seiner Schutzart IP65 ist der Strahler staub- und spritzwassergeschützt und für den Außeneinsatz geeignet.

Wie reinige ich den Strahler?

Trennen Sie den Strahler vom Stromnetz und lassen Sie ihn abkühlen. Verwenden Sie ein trockenes, fusselfreies Tuch. Verwenden Sie keine Lösungsmittel oder aggressive Reinigungsmittel und tauchen Sie das Gerät nicht in Wasser.

Was tun, wenn das Netzkabel beschädigt ist?

Das Kabel darf nur vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden. Verwenden Sie den Strahler nicht mit beschädigtem Kabel.

Welche Garantie hat der Strahler?

Der Strahler hat eine Garantie von 3 Jahren ab Kaufdatum, die Material- und Verarbeitungsfehler abdeckt. Bewahren Sie den Kassenbon als Kaufnachweis auf.

Kann ich die Neigung des Strahlers einstellen?

Ja, lockern Sie die Flügelschraube an der Seite des Strahlers, um die Lampe in die gewünschte Position zu neigen, und ziehen Sie sie dann wieder fest.

Ist der Strahler dimmbar?

Nein, die Helligkeit ist nicht einstellbar. Die LEDs sind nicht mit Dimmern kompatibel.

Welchen Sicherheitsabstand muss ich einhalten?

Halten Sie einen Abstand von mindestens 1 Meter zwischen dem Strahler und beleuchteten Flächen ein, um Brandgefahr zu vermeiden.

Wie ersetze ich eine defekte LED?

Die LED-Lichtquelle darf nur vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden. Versuchen Sie nicht, sie selbst zu ersetzen.

BEDIENUNGSANLEITUNG IAN 302797 POWERFIX

LED-ARBEITSSTRAHLER 2X 30W

Montage-, Bedienungs- und Sicherheitshinweise

NL BE

LED-WERKSPOT 2X 30W

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR BE

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise

Seite 5

Legende der verwendeten Piktogramme......Seite 6

Einleitung......Seite 6

Bestimmungsgemäße Verwendung......Seite 6

Lieferumfang......Seite 7

Teilebeschreibung......Seite 7

Technische Daten......Seite 7

Sicherheitshinweise......Seite 7

Montage......Seite 8

Strahler und Griffstück auf Montagehalterung montieren......Seite 8

Dreibeinstativ aufstellen....Seite 8

Höhe des Dreibeinstativs einstellen....Seite 9

Arbeitsleuchte auf Dreibeinstativ montieren....Seite 9

Arbeitsleuchte demontieren....Seite 9

Bedienung......Seite 9

Leuchte verwenden....Seite 9

Wartung und Reinigung......Seite 9

Entsorgung......Seite 10

Garantie und Service......Seite 10

Garantie......Seite 10

Serviceadresse....Seite 10

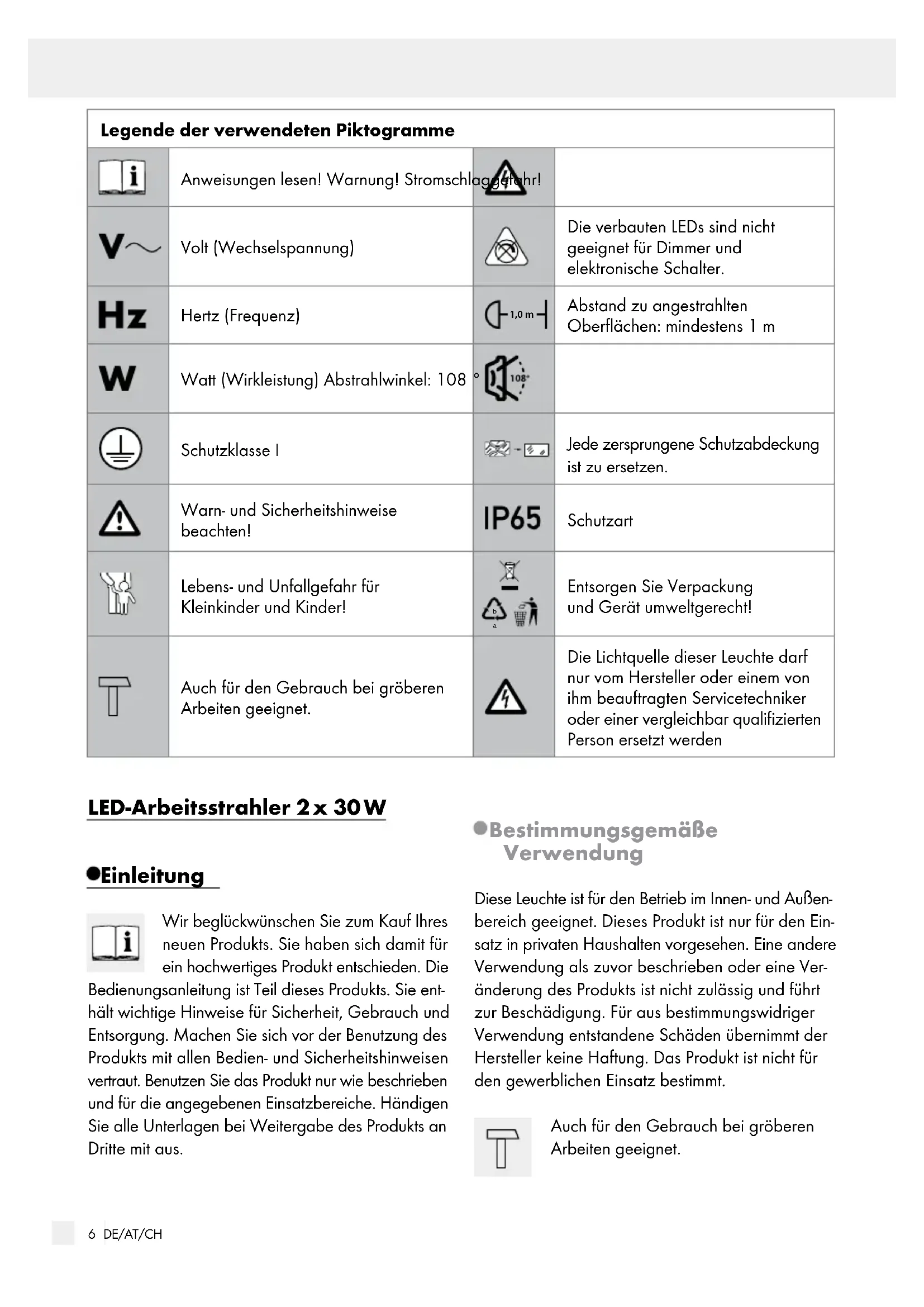

Legende der verwendeten Piktogramme
	Anweisungen lesen! Warnung! Stromschla		nr!
	Volt (Wechselspannung)		Die verbauten LEDs sind nicht geeignet für Dimmer und elektronische Schalter.
	Hertz (Frequenz)		n-1
	Watt (Wirkleistung) Abstrahlwinkel: 108°
	Schutzklasse I		Jede zersprungene Schutzabdeckung ist zu ersetzen.
	Warn- und Sicherheitshinweise beachten!		5
	Lebens- und Unfallgefahr für Kleinkinder und Kinder!		Entsorgen Sie Verpackung und Gerät umweltgerecht!
	Auch für den Gebrauch bei größeren Arbeiten geeignet.		Die Lichtquelle dieser Leuchte darf nur vom Hersteller oder einem von ihm beauftragten Servicetechniker oder einer vergleichbar qualifizierten Person ersetzt werden

LED-Arbeitsstrahler 2 x 30W

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die

Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Diese Leuchte ist für den Betrieb im Innen- und Außenbereich geeignet. Dieses Produkt ist nur für den Einsatz in privaten Haushalten vorgesehen. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und führt zur Beschädigung. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Auch für den Gebrauch bei größeren Arbeiten geeignet.

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts.

1 Griffstück
2 Strahler
2 Spannmuttern mit jeweils 3 Unterlegscheiben (Montagehalterung) (vormontiert)
1 Montagehalterung
2 Schrauben inklusive mit 2 Unterlegscheiben (Montagehalterung) (vormontiert)
1 Dreibeinstativ
1 Spannmutter (Dreibeinstativ) (vormontiert)
1 Schraube (Griff) (vormontiert)

Teilebeschreibung

1 Griffstück
2 Strahler
3 Flügelschraube
4 Spannmutter (Montagehalterung)
5 Montagehalterung
6 Schraube (Montagehalterung)
7 Netzkabelhalterung
8 Einspannklemme
9 Höhenfeststeller
10 Dreibeinstativ
11 Spannmutter (Dreibeinstativ)
12 Kabelaufwicklung
13 Schraube (Griff)
14 Netzkabel
15 EIN-/AUS-Schalter

TechnischeDaten

Typennummer: FCL-80115

Betriebsspannung: 220-240V \~ 50 Hz

Leuchtmittel: LED 2 x max. 30 W

Nennleistung max.: 2 x max. 30 W

Schutzart: IP65

Maße Strahler: ca. 195 x 62 x 158 cm

Höhe Dreibeinstativ

inklusive Strahler: bis ca. 170 cm

Kabellänge: 3 m

Kabeltyp: HO7RN-F 3G1,0 mm ^4

Lichtfarbe: 4000K

Gesamt-Lichtstrom: 2 x 2400 lm, Ra > 65

einstellbarer

Abstrahlwinkel: 108°

Lichtstrom im 120° Winkel: ca. 2 x 2100 lm

Sicherheitshinweise

⚠️ WARNUNG! LEBENS- UND UNFALLGEFAHR FÜR KLEIN-KINDER UND KINDER! Dieses

Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Lassen Sie die Leuchte oder das Verpackungsmaterial nicht achtlos liegen. Plastikfolien / -tüten, Kunststoffteile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden.

VERMEIDEN SIE LEBENSGEFAHR DURCH ELEKTRISCHEN SCHLAG

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen!
Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen. Überprüfen Sie vor dem Netzanschluss die Leuchte und das Netzkabel 14 mit Netzstecker auf etwaige Beschädigungen.
Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag.
Fassen Sie nur den isolierten Bereich des Netzsteckers beim Anschluss oder Trennen vom Netzstrom an!

Zur Vermeidung von Gefährdungen darf die beschädigte, flexible Leitung dieser Leuchte ausschließlich vom Hersteller, seinem Servicevertreter oder einer vergleichbaren Fachkraft ausgetauscht werden!
Vergewissern Sie sich vor der Benutzung, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (220–240 V\~, 50 Hz).

VERMEIDEN SIE BRAND- UND VERLETZUNGSGEFAHR

⚠VORSICHT! VERBRENNUNGSGEFAHR DURCH HEISSE OBERFLÄCHEN! Stellen

Sie sicher, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden. Leuchtmittel entwickeln eine starke Hitze.

Decken Sie die Leuchte nicht mit Gegenständen ab. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.
Der Abstand zu angestrahlten Oberflächen sollte bei der Aufstellung mindestens 1 m betragen, um eine Brandgefahr auszuschließen.
Lassen Sie die Leuchte während des Betriebes nicht unbeaufsichtigt. Eine übermäßige Wärmeentwicklung kann zur Brandentwicklung führen.
■ Die LED-Lampe ist nicht dimmbar.
Nicht direkt in die Lichtquelle (Leuchtmittel, LED etc.) hineinschauen. Die Lichtquelle (Leuchtmittel, LED etc.) nicht mit einem optischen Instrument (z. B. Lupe) betrachten.
Jede zersprungene Schutzabdeckung ist zu ersetzen.

●Montage

WARNING! STROMSCHLAGGEFAHR!

Stecken Sie den Netzstecker erst nach der Montage in die Steckdose. Ansonsten besteht Stromschlaggefahr!

Hinweis: Sie können die Leuchte je nach Bedarf als Bodenstrahler verwenden oder mit dem Dreibeinstativ 10.

Strahler und Griffstück auf Montagehalterung montieren

☐ Schrauben Sie zunächst das vormontierte Befestigungsmaterial (Schrauben 6, Spannmuttern 4 und die dazu gehörigen Unterlegscheiben) von der Montagehalterung 5 ab (siehe Abb. A, achten Sie auf die Reihenfolge der Unterlegscheiben).
☐ Schrauben Sie die beiden Strahler 2 mit der Spannmutter 4 und den Unterlegscheiben an der Montagehalterung 5 fest (siehe Abb. B, achten Sie auf die Reihenfolge der Unterlegscheiben).
☐ Schrauben Sie das Griffstück 1 mit den Schrauben 6 und den Unterlegscheiben an der Montagehalterung 5 fest (s. Abb. C, achten Sie auf die Reihenfolge der Unterlegscheiben).
☐ Lösen Sie die Schraube 13 auf der Rückseite des Griffstücks 1 und befestigen Sie hiermit die Netzkabelhalterung 7 am Griffstück 1 (siehe Abb. D).

Hinweis: Sie können die Leuchte in dieser Form als Bodenstrahler verwenden.

Dreibeinstativaufstellen

☐ Lösen Sie die Spannmutter 11 durch Drehen gegen den Uhrzeigersinn (siehe Abb. E).
□ Greifen Sie das Dreibeinelement an der Stelle, wo die Beine auf Höhe der Spannmutter 11 verbunden sind und drücken Sie dieses nach unten, sodass sich die Beine auseinanderfalten.
□ Wenn sich das Dreibeinelement nicht weiter nach unten drücken lässt und die Beine vollkommen ausgeklappt sind, ziehen Sie durch Drehen im Uhrzeigersinn die Spannmutter 11 wieder an (siehe Abb. F).

- Höhe des Dreibeinstativs einstellen (siehe Abb. G)

☐ Lösen Sie die Feststeller 9 durch Drehen gegen den Uhrzeigersinn.
□ Stellen Sie die gewünschte Höhe des Dreibeinstativs 10 ein, indem Sie die Elemente der Stange nach oben ziehen oder nach unten drücken.
☐ Ziehen Sie durch Drehen im Uhrzeigersinn die Feststeller 9 fest an, um das Dreibeinstativ 10 in der gewünschten Höhe zu fixieren.

●Arbeitsleuchteauf Dreibeinstativ montieren

Hinweis: Um die Arbeitsleuchte auf dem Dreibeinstativ 10 zu montieren, müssen Sie zunächst die Strahler 2 und das Griffstück 1 auf der Montagehalterung 5 montieren. Gehen Sie hierzu vor, wie im Kapitel „Strahler und Griffstück auf Montagehalterung montieren“ beschrieben.

☐ Setzen Sie Montagehalterung 5 (mit Strahlern 2 und Griffstück 1) auf die geöffnete Einspannklemme 8. Das Griffstück 1 muss dabei in Richtung der Halteplatten an der Einspannklemme 8 gerichtet sein, da sonst die Fixierung nicht durchgeführt werden kann. Achten Sie ferner darauf, dass Sie die Löcher an der Unterseite der Montagehalterung 5 auf die Stifte der Einspannklemme 8 setzen (siehe Abb. HI und HII).
☐ Schließen Sie die Halteplatte der Einspannklemme 8 (siehe Abb. HIII).
□ Klappen Sie den Bügel der Einspannklemme nach oben, so dass dieser in die Halteplatte greift (siehe Abb. HIV).
Drücken Sie den Feststellgriff der Einspannklemme 8 nach unten, um die Montagehalterung 5 zu fixieren (siehe Abb. HV).

Arbeitsleuchtedemontieren

WARNING! STROMSCHLAGGEFAHR!

Ziehen Sie vor der Demontage den Netzstecker aus der Steckdose.

⚠ VORSICHT! VERBRENNUNGSGEFAHR DURCH HEISSE OBERFLÄCHEN!

Lassen Sie die Leuchte vollständig abkühlen, bevor Sie diese demontieren.

□ Gehen Sie zur Demontage der einzelnen Elemente jeweils in umgekehrter Reihenfolge vor wie in den entsprechenden Kapiteln beschrieben.

●Bedienung

- Leuchte verwenden (siehe Abb. I)

☐ Wickeln Sie das Netzkabel 14 vollständig ab.
□ Stecken Sie den Netzstecker in die Steckdose.
☐ Schalten Sie den Strahler 2 ein, indem Sie den EIN-/AUS-Schalter 15 in die Position „I“ kippen.
☐ Schalten Sie den Strahler 2 aus, indem Sie den EIN-/AUS-Schalter 15 in die Position „0“ kippen.
☐ Lösen Sie die Flügelschraube 3, um den Strahler 2 in die gewünschte Position zu kippen. Ziehen Sie die Flügelschraube 3 wieder an, um den Strahler 2 in der gewünschten Position zu fixieren.

● Wartung und Reinigung

⚠️ WARNING! STROMSCHLAGGEFAHR! Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steckdose und wickeln Sie das Netzkabel 14 auf die Kabelaufwicklung 12.

⚠️ WARNUNG! STROMSCHLAGGEFAHR! Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit scharfen Reinigungsmit teln gereinigt oder in Wasser getaucht werden

⚠ VORSICHT! VERBRENNUNGSGEFAHR DURCH HEISSE OBERFLÄCHEN! Lassen Sie die Strahler 2 vollständig abkühlen.

Benutzen Sie keine Lösungsmittel, Benzin o. ä. Die Leuchte würde hierbei Schaden nehmen.
■ Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recyclebar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

• Garantie und Service

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem

Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

Serviceadresse

Teknihall Elektronik GmbH

Breitefeld 15

DE-64839 Muenster

DEUTSCHLAND

00800 333 00 888*

[e-mail]

[e-mail]

[e-mail]

* Kostenfreie Nummer

IAN 302797

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 302797) als Nachweis für den Kauf bereit.

CE

Typenummer: FCL-80115

Teknihall Elektronik GmbH

Breitefeld 15

DE-64839 Muenster

NĚMECKO

00800 333 00 888*

[e-mail]

Stand der Informationen · Version des informations
