Typ produktu	Buben pro hadici na stlačený vzduch
Značka	Powerfix (IAN 89560)
Délka hadice	Cca 20 m
Průměr hadice (vnitřní/vnější)	6,3 mm / 11,3 mm
Provozní tlak	Max. 15 bar
Pracovní teplota	-20°C až +60°C
Připojení	Mosazná spojovací vsuvka a jednoruční rychlospojka
Materiál hadice	Měkké PVC s textilní vložkou, průhledně modrá
Materiál rámu	Pozinkovaná trubka s vodítkem hadice
Materiál krytu	Plast
Rozměry (VxŠxH)	35,5 x 28,5 x 19 cm
Číslo zboží	10190
Záruka	36 měsíců
Výrobce	Uni-Elektra GmbH
Určené použití	Dílna, zahrada, renovace, automobilové práce s pneumatickými zařízeními
Bezpečnost	Přečtěte si pokyny; neotvírejte/nepoškozujte; zkontrolujte těsnost; před čištěním odpojte; zkontrolujte poškození
Čištění	Použijte mírně navlhčený hadřík; žádné abrazivní materiály ani chemikálie
Údržba	Zkontrolujte před každým použitím; před údržbou odpojte od kompresoru
Likvidace	Materiály šetrné k životnímu prostředí, 100% recyklovatelné
Certifikace	Symbol GS (německý zákon o bezpečnosti zařízení a výrobků)
Servisní adresa	Uni-Elektra GmbH, Jahnstr. 20, 72513 Hettingen, [e-mail], [phone]

Často kladené otázky - IAN 89560 POWERFIX

Jak připojit hadici na stlačený vzduch k nářadí?

Zatlačte rychlospojku na vsuvku, dokud nezapadne. Pro odpojení stáhněte vnější plášť spojky.

Jaký je maximální provozní tlak tohoto bubnu na hadici?

Maximální provozní tlak je 15 bar. Vždy se ujistěte, že kompresor tuto hodnotu nepřekračuje, aby nedošlo k prasknutí nebo poruchám spojení.

Mohu použít buben na hadici s jakýmkoliv pneumatickým zařízením?

Ano, je kompatibilní se všemi běžnými pneumatickými zařízeními pro dílny, zahradu, renovace a automobilové práce.

Jak čistit buben na hadici na stlačený vzduch?

Nejprve odpojte od kompresoru. Použijte pouze mírně navlhčený hadřík. Nepoužívejte abrazivní čisticí prostředky ani chemikálie.

Co mám dělat, pokud hadice netěsní nebo nepracuje správně?

Zkontrolujte hadici, zda není poškozená, a ujistěte se, že jsou spoje správně utaženy. Pokud zjistíte závady, přestaňte používat a kontaktujte servisní oddělení.

Jak použít a uvolnit brzdu bubnu?

Pro aktivaci brzdy ji zatlačte dolů. Pro uvolnění ji zatlačte nahoru. Tím se buben zablokuje a zabrání se odvíjení.

Jaká je délka a průměr hadice?

Hadice je dlouhá přibližně 20 metrů s vnitřním průměrem 6,3 mm a vnějším průměrem 11,3 mm.

Jakou záruku má výrobek?

Výrobek je dodáván s 36měsíční zárukou od data nákupu. Vztahuje se na materiálové a výrobní vady. Poškození v důsledku nesprávného použití nebo neoprávněných oprav je vyloučeno.

Jak bych měl skladovat buben na hadici?

Skladujte na suchém místě, chraňte hadici před olejem, kyselinami, ostrými hranami a vysokými teplotami. Návod uschovejte u výrobku.

Jaká bezpečnostní opatření mám učinit před použitím?

Přečtěte si návod k obsluze. Zkontrolujte výrobek, zda není poškozen. Neotvírejte ani neupravujte buben. Ujistěte se, že tlak nepřesahuje 15 bar. Před čištěním odpojte od kompresoru.

NÁVOD K OBSLUZE IAN 89560 POWERFIX

Certifikat hrani proizvajalec.

Proizvajalec: Uni-Elektra GmbH Jahnstr. 20 D-72513 He www.uni-elektra.de

Uni-Elektra GmbH

Naslov servisa: [e-mail] / Hotline: Tel. [phone]

Garancijski list

Pečlivě si přečtěte tento návod a uschovejte si ho.

Dbejte a dodržujte bezpečnostní pokyny!

Obsah

1 Úvod Strana 23

2 Použití v souladu s určením Strana 23

3 Bezpečnostní pokyny Strana 23

4 Součást dodávky Strana 24

5 Technické údaje Strana 24

6 Popis výrobku Strana 24

7 Uvedení do provozu a obsluha Strana 24

7.1 Uvedení do provozu Strana 25

8 Seznam závad Strana 25

13 Certifikát a výrobce Strana 26

1 Úvod

Každá osoba, která tento výrobek používá, čistí nebo likviduje, musí být seznámena s obsahem tohoto návodu k použití.

Tento návod k použití je součástí výrobku.

Dodržujte vždy veškeré bezpečnostní pokyny.

V případě dotazů kontaktujte svého prodejce nebo servisní místo (adresa viz kapitola 12).

2 Použití v souladu s určením

Tento hadicový buben je určen pro použití v dílně, na zahradě, při renovacích nebo práci s autem. Je možno použít všechny běžné pneumatické přístroje.

Jiný účel použití, než je uvedený v tomto návodu k použití, není přípustný. Vede k poškození výrobku.

3 Bezpečnostní pokyny

DŮLEŽITÉ: Při používání

hadicového bubnu dodržujte následující pokyny. Zabráníte tak poranění osob nebo hmotným škodám.

V případě škod způsobených nedodržením tohoto návodu k použití zaniká záruka.

Záruka se neposkytuje v případě způsobených věcných škod a škod na zdraví osob a v případě následných škod.

Signály a symboly používané v tomto návodu mají následující význam:

Symbol	Signál/ Význam
	NEBEZPEČÍ:Vysoké riziko poranění osob, popř. ohrožení života v případě nedodržování
	VAROVÁNÍ:Střední riziko poranění osob při nedodržování
	POZOR:Nízké riziko poranění osob, nebezpečí hmotných škod, popř. škod na výrobku
	DŮLEŽITÉ:Co byste měli respektovat
	UPOZORNĚNÍ:Bližší vysvětlení

NEBEZPEČÍ: Při nedodržování ohrožení života a nebezpečí poranění.

- Návod k použití uschovejte a popř. ho předejte třetí osobě. Uschovejte návod k použití a a při předáníhadicového bubnu jej předejte spolu s ním.

- S hadicovým bubnem nemanipulujte/neotevírejte jej. Hadicový buben nikdy neotevírejte, nemanipulujte s ním a neměňte jej.

- Zkontrolujte pevnost v tlaku. Porovnejte údaje na typovém štítku s údaji na kompresoru.

Přesvědčte se o tom, že maximální existující tlak vzduchu nepřekračuje údaj na typovém štítku.

V případě nedodržení hrozí nebezpečí prasknutí hadice na stlačený vzduch nebo poškození spojů.

• V případě poškození vyřad'te z provozu.

V případě funkčních poruch a

defektů/poškození uveďte hadicový buben mimo provoz. Defekty mohou například vzniknout přimáčknutím nebo řezným poškozením hadice. Hadicový buben nechte před opětovným uvedením do provozu zkontrolovat popř. opravit.

Pozor: Zabraňte hmotným

škodám.

- Chraňte hadici na stlačený vzduch. Hadici na stlačený vzduch chraňte před olejem, kyselinou, ostrými hranami a vysokými teplotami. V případě nedodržení možnost vzniku poškození.

4 Součást dodávky

Ihned po vybalení zkontrolujte, zda je dodávka kompletní a zda výrobek nevykazuje závady.

1 x Hadicový buben

5 Technické údaje

Výrobek: Hadicový

Číslo výrobku: 10190

Klasifikace: Měkké-hadice na

stlačený vzduch z PVC, modro-průhledná s textilní vložkou

Pracovní teplota: -20°C až + 60°C

Délka hadice: cca 20m

Průměr: 6,3 / 11,3 mm

Provozní tlak: max. 15 bar

Přípojky: Nástrčná koncovka

a jednoruční potrubní rychlospojka z mosazi

Stojan: pozinkovaná

ocelová trubka s vedením hadice

Kryt: plastový

Rozměry (vxhxš): 35,5 x 19 x 28,5 cm

6 Popis výrobku

V této části uvádíme přehled ovládacích dílů a ukazatelů výrobku a

krátký popis funkcí. V následující kapitole (kapitole 7) je funkce popsana podrobněji.

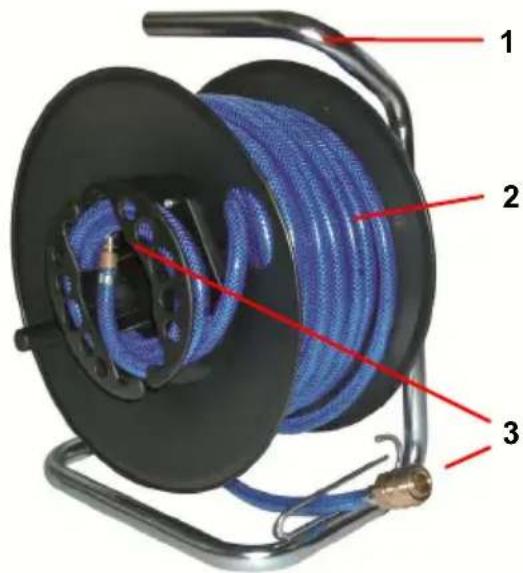

Abb.1: Popis přístroje hadicový buben

Pol	Název Funkce
1	Stojan s vedením hadice	Zjednodušuje navíjení a odvíjení hadice na stlačený vzduch
2	Hadice na stlačený vzduch	Spojení nářadí - hadice - kompresor
3	Přípojky	Obsluha jednou rukou:

Tab.2: Části hadicového bubnu

7 Uvedení do provozu a obsluha

! DÜLEŽITÉ: Tato kapitola popisuje základní funkce hadicový buben.

Přečtěte si pečlivě tuto kapitolu, abyste pochopili a mohli využívat možnosti a funkce.

naviják Dodržujte následující pokyny, především bezpečností pokyny, abyste se vyhnuli chybné obsluze a možných poruchám. V případě problému nahlédněte do seznamu závad (Kap. 8)

nebo kontaktujte naše servisní místo (Kontakt: viz Kap. 12)

Dodržujte bezpečností pokyny (viz Kapitola 3).

7.1. Uvedení do provozu

1	Spojení s nástroji na stlačený vzduch
	Spojte konec hadice na stlačený vzduch pomocí potrubní rychlospojky s nástrojem na stlačený vzduch.
2	Spojení s kompresorem
	Spojte druhý konec hadice na stlačený vzduch pomocí spojky s kompresorem.

Tab.3: Uvedení do provozu

8 Seznam závad

Problém/Závada	Možná (é)příčina (y)	Odstranění
Hadicovýbuben prohadice nastlačenývzduchnefunguje	-vadnáhadice nastlačenývzduch- spojkahadice nastlačenývzduch nenísprávněpropojena skompresorem nebo přístrojemna stlačenývzduch	-zkontrolujte,zda neníhadice nastlačenývzduchpoškozena-zkontrolujtesprávnédosedánípřipojeni

Tab.4: Seznam závad

9 Čištění

NEBEZPEČÍ: Z bezpečnostních důvodů musí být výrobek před čištěním

odpojen od kompresoru! K čištění použijte pouze navlhčený hadřík.

! DŮLEŽITÉ: Nepoužívejte agresivní čisticí prostředky nebo chemikálie.

10 Údržba

! DÜLEŽITÉ: Před každým použitím zkontrolujte výrobek, zda není poškozen.

Před veškerými údržbářskými a opravárenskými pracemi musí být hadicový buben odpojen od kompresoru.

11 Likvidace

POKYN: Obal a obalový materiál se skládá z materiálů šetrných k životnímu prostředí a je 100% recyklovatelný.

12 Záruka a servis

POKYN: Na tento produkt obdržíte záruku 36 měsíců od data prodeje. Výrobek byl pečlivě vyroben a před expedici byl podroben svědomité kontrole.

Pokud by se i přesto objevily během záruční doby funkční závady nebo závady na materiálu, kontaktujte neprodleně svého prodejce.

Poškození způsobená neodborným zacházením, nedodržováním návodu k použití nebo zásahem neoprávněných osob jsou ze záruky vyloučena. Většina funkčních poruch je způsobena chybným použitím.

UPOZORNĚNÍ: Jakmile se objeví funkční porucha, přečtěte si nejprve návod k použití.

Kontaktujte nás, dříve než výrobek zašlete zpět. Teprve po kontaktu s námi můžeme výrobek převzít. Neofrankované zásilky nepřijímáme.

Opravou v záruce se záruční lhůta 36 měsíců neprodlužuje ani neobnovuje.

Číslo výrobku: 10190

(prosím nutno uvést)

Adresa servisu:

Uni-Elektra GmbH

Jahnstr. 20

D-72513 Hettingen

[e-mail]

Tel:. [phone]

13 Certifikát a výrobce

Výrobek odpovídá z hlediska zajištění bezpečnosti a zdraví požadavkům německého zákona o bezpečnosti přístrojů a výrobků §7 odst. 1 věta 2 zákona /v orig. GPSG/.

V souladu s tím byla umístěna značka GS:

Certifikát je uložen u výrobce.

Výrobce: Uni-Elektra GmbH

Jahnstr. 20

D-72513 Hettingen

www.uni-elektra.de

Bubon s pneumatickou hadicou

Návod na použitie

DÔLEŽITÉ:

Prečítajte si dôkladne tento návod a uschovajte ho. Dbajte na bezpečnostné pokyny a dodržiavajte ich!

Obsah

1 Úvod Strana 29

3 Bezpečnostné pokyny Strana 29

5 Technické údaje Strana 30

6 Popis výrobku Strana 30

7 Uvedenie do prevádzky a obsluha Strana 31

13 Certifikát o zhode a výrobca Strana 32

1 Úvod

3 Bezpečnostné pokyny

Ihned' po vybalení skontrolujte, či je dodávka úplná a či sa na výrobku neprejavujú chyby.

1 x Bubon s pneumatickou hadicou

5 Technické údaje

Výrobok: Bubon s

pneumatickou hadicou

Číslo výrobku: 10190

Pracovná teplota: -20 °C až + 60 °C

Dížka hadice: cca 20 m

Priemer: 6,3 / 11,3 mm

Podstavec: pozinkovaná ocel'ová rúra s hadicovým vedením

Teleso: plastový Rozmery (vxhxš): 35,5 x 19 x 28,5 cm

navijak

6 Popis výrobku

! DÔLEŽITÉ: Pred každým použitím produktu skontrolujte jeho poškodenie. Pred všetkými údržbovými a opravárskymi prácami je potrebné bubon s pneumatickou hadicou odpojit' od kompresora.

11 Likvidácia

Opravou v záruke sa záručná lehota 36 mesiacov nepredlžuje ani neobnovuje.

13 Certifikát o zhode a výrobca

Výrobca: Uni-Elektra GmbH

Jahnstr. 20

D-72513 Hettingen

www.uni-elektra.de
