Produkttyp	Druckluftschlauchtrommel
Marke	Powerfix (IAN 89560)
Schlauchlänge	Ca. 20 m
Schlauchdurchmesser (innen/außen)	6,3 mm / 11,3 mm
Betriebsdruck	Max. 15 bar
Arbeitstemperatur	-20 °C bis +60 °C
Anschlüsse	Messing-Anschlussnippel und Einhand-Schnellkupplung
Schlauchmaterial	Weich-PVC mit Gewebeeinlage, transparent blau
Rahmenmaterial	Verzinktes Rohr mit Schlauchführung
Gehäusematerial	Kunststoff
Abmessungen (H x B x T)	35,5 x 28,5 x 19 cm
Artikelnummer	10190
Garantie	36 Monate
Hersteller	Uni-Elektra GmbH
Verwendungszweck	Werkstatt, Garten, Renovierung, Kfz-Arbeiten mit Druckluftgeräten
Sicherheit	Anleitung lesen; nicht öffnen/manipulieren; Dichtheit prüfen; vor Reinigung trennen; auf Beschädigungen prüfen
Reinigung	Leicht feuchtes Tuch verwenden; keine Scheuermittel oder Chemikalien
Wartung	Vor jedem Gebrauch prüfen; vor Wartung vom Kompressor trennen
Entsorgung	Umweltfreundliche Materialien, 100 % recycelbar
Zertifizierung	GS-Zeichen (Geräte- und Produktsicherheitsgesetz)
Serviceadresse	Uni-Elektra GmbH, Jahnstr. 20, 72513 Hettingen, [e-mail], [phone]

Häufig gestellte Fragen - IAN 89560 POWERFIX

Wie schließe ich den Druckluftschlauch an das Werkzeug an?

Drücken Sie die Schnellkupplung auf den Nippel, bis sie einrastet. Zum Lösen ziehen Sie die äußere Hülse der Kupplung zurück.

Was ist der maximale Betriebsdruck dieser Schlauchtrommel?

Der maximale Betriebsdruck beträgt 15 bar. Stellen Sie sicher, dass der Kompressor diesen Wert nicht überschreitet, um Platzen oder Anschlussfehler zu vermeiden.

Kann ich die Schlauchtrommel mit jedem Druckluftgerät verwenden?

Ja, sie ist mit allen gängigen Druckluftgeräten für Werkstatt, Garten, Renovierung und Kfz-Arbeiten kompatibel.

Wie reinige ich die Druckluftschlauchtrommel?

Trennen Sie sie zuerst vom Kompressor. Verwenden Sie nur ein leicht feuchtes Tuch. Keine Scheuermittel oder Chemikalien.

Was soll ich tun, wenn der Schlauch undicht oder nicht funktionsfähig ist?

Überprüfen Sie den Schlauch auf Beschädigungen und stellen Sie sicher, dass die Anschlüsse richtig sitzen. Bei Schäden verwenden Sie das Gerät nicht weiter und kontaktieren Sie den Kundendienst.

Wie bediene und löse ich die Trommelbremse?

Zum Einlegen der Bremse drücken Sie sie nach unten. Zum Lösen drücken Sie sie nach oben. Dadurch wird die Trommel arretiert, um ein Abrollen zu verhindern.

Wie lang und dick ist der Schlauch?

Der Schlauch ist ca. 20 Meter lang mit einem Innendurchmesser von 6,3 mm und einem Außendurchmesser von 11,3 mm.

Welche Garantie hat das Produkt?

Das Produkt hat eine 36-monatige Garantie ab Kaufdatum. Sie deckt Material- und Herstellungsfehler ab. Schäden durch unsachgemäße Verwendung oder nicht autorisierte Reparaturen sind ausgeschlossen.

Wie sollte ich die Schlauchtrommel lagern?

Lagern Sie sie an einem trockenen Ort, schützen Sie den Schlauch vor Öl, Säuren, scharfen Kanten und hohen Temperaturen. Bewahren Sie die Anleitung beim Produkt auf.

Welche Sicherheitsvorkehrungen sollte ich vor dem Gebrauch treffen?

Lesen Sie die Bedienungsanleitung. Überprüfen Sie das Produkt auf Beschädigungen. Öffnen oder manipulieren Sie die Trommel nicht. Stellen Sie sicher, dass der Druck 15 bar nicht überschreitet. Trennen Sie das Gerät vor der Reinigung vom Kompressor.

BEDIENUNGSANLEITUNG IAN 89560 POWERFIX

Használati útmutató

FONTOS:

Navodilo za uporabo

POMEMBNO:

Uni-Elektra GmbH Jahnstr. 20 D-72513 Hettingen [e-mail] Tel.: [phone]

13 Certifikat in proizvajalec

Návod k použití

DŮLEŽITÉ:

Druckluftschlauch- Trommel

Gebrauchsanleitung

WICHTIG:

Lesen Sie diese Gebrauchsanleitung sorgfältig durch und bewahren Sie diese auf. Beachten und befolgen Sie die Sicherheitshinweise.

Inhaltsverzeichnis

1 Einleitung Seite 35

2 Bestimmungsgemäße Verwendung Seite 35

3 Sicherheitshinweise Seite 35

4 Lieferumfang Seite 36

5 Technische Daten Seite 36

6 Produktübersicht Seite 36

7 Inbetriebnahme und Bedienung Seite 37

7.1 Inbetriebnahme Seite 37

8 Fehlerliste Seite 37

9 Reinigung Seite 37

10 Wartung Seite 37

11 Entsorgung Seite 37

12 Garantie und Service Seite 37

13 Zertifikat und Hersteller Seite 38

1 Einleitung

Jede Person, die dieses Produkt verwendet, reinigt oder entsorgt muss mit dem Inhalt dieser Gebrauchsanleitung vertraut sein. Diese Gebrauchsanleitung ist Bestandteil dieses Produktes. Beachten Sie immer alle Sicherheitshinweise. Bei Fragen kontaktieren Sie Ihren Fachhändler oder die Servicestelle (Anschrift siehe Kapitel 12).

2 Bestimmungsgemäße Verwendung

Diese Druckluftschlauch-Trommel ist für den universellen Einsatz in der Werkstatt, im Garten, bei Renovierungsarbeiten oder Arbeiten am Auto gedacht. Alle gängigen Druckluftgeräte können verwendet werden.

Ein anderer Verwendungszweck als in dieser Gebrauchsanleitung aufgeführt, ist nicht zulässig. Dies führt zu Beschädigungen am Produkt.

3 Sicherheitshinweise

WICHTIG: Beachten Sie beim Gebrauch der Druckluftschlauch-Trommel die nachfolgenden Hinweise. Personengefahren oder Sachschäden werden hierdurch minimiert. Bei Schäden, welche durch das Nichtbeachten dieser Gebrauchsanleitung verursacht werden, erlischt die Garantie.

Für hervorgerufene Sach- und Personenschäden sowie die daraus resultierenden Folgeschäden wird keine Haftung übernommen. Die in dieser Gebrauchsanleitung verwendeten Signalworte und Symbole haben folgende Bedeutung:

Symbol	Signalwort/ Bedeutung
	GEFAHR:ErheblichesVerletzungsrisiko von Personen bzw.Lebensgefahr beiNichtbeachten
	WARNUNG:Mittleres Verletzungsrisiko von Personen beiNichtbeachten
	VORSICHT:Geringes Verletzungsrisiko von Personen, als auch Gefahr von Sachschäden bzw. Schäden am Produkt
	WICHTIG:Was Sie beachten sollten
	HINWEIS:Nähere Erläuterungen

Tab.1: Symboltabelle

⚠️ WARNING: Bei Nichtbeachten mittleres Verletzungsrisiko.

• Gebrauchsanleitung aufbewahren und ggf. an Dritte weiterreichen.
  Bewahren Sie die Gebrauchsanleitung auf und geben Sie diese bei Weitergabe der Druckluftschlauch-Trommel mit.
• Druckluftschlauch-Trommel nicht öffnen/ manipulieren.
  Öffnen, manipulieren oder verändern Sie niemals die Druckluftschlauch-Trommel.
• Druckfestigkeit überprüfen.
  Gleichen Sie die Angabe auf dem Typenschild mit der Angabe auf dem Kompressor ab.

Überzeugen Sie sich davon, dass der maximal vorhandene Luftdruck die Angabe auf dem Typenschild nicht übersteigt.

Bei Nichtbeachten Gefahr durch Platzen des Druckluftschlauches oder Defekt der Anschlüsse.

- Bei Defekt außer Betrieb nehmen.

Nehmen Sie die Druckluftschlauch-Trommel bei Funktionsstörungen und Defekten/ Beschädigungen außer Betrieb. Defekte können z.B. durch Quetschungen oder Schnittverletzungen am Schlauch auftreten.

Lassen Sie die Druckluftschlauch-Trommel überprüfen und ggf. reparieren bevor Sie diese wieder in Betrieb nehmen.

VORSICHT: Sachschäden meiden.

• Druckluftschlauch schützen.

Schützen Sie den Druckluftschlauch vor Öl, Säure, scharfen Kanten und hohen Temperaturen. Bei Nichtbeachten Möglichkeit eines Defektes.

4 Lieferumfang

Prüfen Sie unverzüglich nach dem Auspacken den Lieferumfang auf Vollständigkeit, sowie den einwandfreien Zustand des Produktes.

1 x Druckluftschlauch-Trommel

5 Technische Daten

Produkt: Druckluftschlauch-Trommel

Artikelnummer: 10190

Klassifizierung: Weich-PVC-

Druckluftschlauch, blau-transparent mit Gewebeeinlage

Arbeitstemperatur: -20°C bis + 60°C

Schlauch-Länge: ca. 20m

Durchmesser: 6,3 / 11,3 mm

Betriebsdruck: max. 15 bar

Anschlüsse: Stecktülle und

Einhand-Schnellverschlusskupplung aus Messing

Gestell: verzinktes

Stahlrol

mit Schlauchführung

Gehäuse: Kunstoffhaspel

Abmaße (HxTxB): 35,5 x 19 x 28,5 cm

6 Produktübersicht

Hier erhalten Sie einen Überblick über die Bedienteile und Anzeigen des Produktes und eine kurze

Funktionsbeschreibung. Im folgenden Kapitel (Kapitel 7) wird die Funktion detaillierter beschrieben.

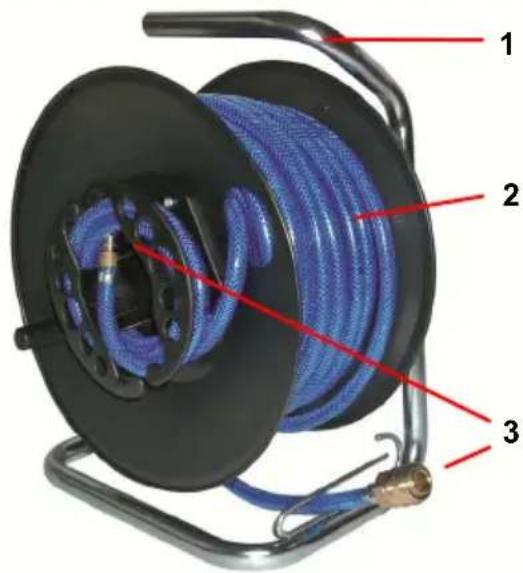

Abb.1: Geräte-Übersicht Druckluftschlauch-Trommel

Pos	Benennung Funktion
1	Gestell mit Schlauch-führung	Vereinfacht das Auf- und Abrollen des Druckluft-schlauches
2	Druckluft-schlauch	Verbindung Werkzeug – Schlauch - Kompressor
3	Anschlüsse	Einhand-Bedienung

Tab.2: Die Teile der Druckluftschlauch-Trommel

7 Inbetriebnahme und Bedienung

WICHTIG: Dieses Kapitel beschreibt die grundlegenden Funktionen der Druckluftschlauch-Trommel. Lesen Sie das Kapitel sorgfältig durch um die Möglichkeiten und Funktionen zu verstehen und umsetzen zu können. Beachten Sie die nachfolgenden Hinweise, insbesondere die Sicherheitshinweise, um Fehlbedienungen und mögliche Defekte zu vermeiden. Bei Problemen sehen Sie in der Fehlerliste (Kap. 8) nach oder kontaktieren Sie unsere Servicestelle (Kontakt: s. Kap. 12).

Beachten Sie die Sicherheitshinweise (siehe Kapitel 3).

7.1. Inbetriebnahme

1	Verbindung mit dem Druckluft-Werkzeug
	Verbinden Sie das Ende des Druckluft-Schlauches mit der Schnellverschluss-Kupplung mit dem Druckluftwerkzeug.
2	Verbindung mit dem Kompressor
	Verbinden Sie das andere Ende des Druckluft-Schlauches mit dem Anschlussnippel, mit dem Kompressor.

Tab.3: Inbetriebnahme

8 Fehlerliste

Problem/Fehler	Mögliche Ursache(n)	Abhilfe
Druckluft-schlauch-Trommelfunktion-iert nicht	- Druckluft-schlauch defekt- Druckluft-schlauch-	- Prüfen Sie den Druck-luft-Schlauch auf Besch-ädigungen- Über-prüfen Sie

Kupplung ist nicht korrekt mit dem Kompressor oder Druckluft-Gerät verbunden

den korrekten Sitz der Anschlüsse

Tab.4: Fehlerliste

9 Reinigung

⚠️ GEFAHR: Aus Sicherheitsgründen ist vor der Reinigung das Produkt vom Kompressor trennen! Verwenden Sie nur ein leicht feuchtes Tuch zum reinigen.

WICHTIG: Verwenden Sie keine scharfen Reinigungsmittel bzw. Chemikalien.

10 Wartung

WICHTIG: Überprüfen Sie das Produkt vor jeder Verwendung auf Beschädigungen. Vor jeglichen Wartungs- oder Reparaturarbeiten ist die Druckluftschlauch-Trommel vom Kompressor zu trennen.

11 Entsorgung

HINWEIS: Die Verpackung und das Verpackungsmaterial bestehen aus umweltfreundlichen Materialien und sind zu 100% recyclingfähig.

12 Garantie und Service

HINWEIS: Sie erhalten auf dieses Produkt ab Kaufdatum 36 Monate Garantie. Das Produkt wurde sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Sollten sich dennoch während der Garantiezeit Produktions- und Materialfehler ergeben, kontaktieren Sie bitte umgehend Ihren Fachhändler.

Beschädigungen durch nicht sachgemäße Handhabung, Nichtbeachten der Gebrauchsanleitung oder Eingriff durch nicht autorisierte Personen sind von der Garantie ausgeschlossen. Die meisten Funktionsstörungen werden durch fehlerhafte Bedienung hervorgerufen.

HINWEIS: Lesen Sie beim Auftreten er Funktionsstörung zunächst in der brauchsanleitung nach.

Kontaktieren Sie uns vor evtl. Rücksendungen. Erst nach Rücksprache mit uns kann das Produkt entgegenommen werden. Unfrei zugesandte Sendungen werden nicht angenommen.

Durch die Garantieleistung wird die Garantiezeit von 36 Monaten weder verlängert noch erneuert.

Artikel-Nummer: 10190 (bitte unbedingt angeben)

Serviceadresse:

Uni-Elektra GmbH

Jahnstr. 20

D-72513 Hettingen

[e-mail]

Tel: [phone]

13 Zertifikat und Hersteller

Das Produkt entspricht hinsichtlich der Gewährleistung von Sicherheit und Gesundheit den Anforderungen des deutschen Geräte- und Produktsicherheitsgesetzes §7 Abs. 1 Satz 2 GPSG.

In Übereinstimmung damit wurde das GS-Zeichen angebracht:

Das Zertifikat ist beim Hersteller hinterlegt.

Hersteller: Uni-Elektra GmbH

Jahnstr. 20

D-72513 Hettingen

www.uni-elektra.de
