IAN 89560 - Tömlődoboz POWERFIX - Ingyenes használati útmutató

Terméktípus	Sűrítettlevegő-tömlődob
Márka	Powerfix (IAN 89560)
Tömlőhossz	kb. 20 m
Tömlő átmérő (belső/külső)	6.3 mm / 11.3 mm
Üzemi nyomás	Max. 15 bar
Üzemi hőmérséklet	-20°C-tól +60°C-ig
Csatlakozások	Sárgaréz csatlakozó csonk és egykezes gyorskioldó
Tömlő anyaga	Puha PVC szövettel bélelve, átlátszó kék
Keret anyaga	Horganyzott cső tömlővezetővel
Ház anyaga	Műanyag
Méretek (MxSzéxH)	35,5 x 28,5 x 19 cm
Cikkszám	10190
Garancia	36 hónap
Gyártó	Uni-Elektra GmbH
Rendeltetés	Műhely, kert, felújítás, autóipari munkák sűrítettlevegős eszközökhöz
Biztonság	Olvassa el az utasításokat; ne nyissa ki/ne piszkálja; ellenőrizze a tömítettséget; tisztítás előtt válassza le; ellenőrizze sérülések szempontjából
Tisztítás	Enyhén nedves ruhával; ne használjon dörzsölő anyagokat vagy vegyszereket
Karbantartás	Minden használat előtt ellenőrizze; karbantartás előtt válassza le a kompresszorról
Hulladékkezelés	Környezetbarát anyagok, 100%-ban újrahasznosítható
Tanúsítvány	GS-jel (német berendezés- és termékbiztonsági törvény)
Szerviz cím	Uni-Elektra GmbH, Jahnstr. 20, 72513 Hettingen, [e-mail], [phone]

Gyakran ismételt kérdések - IAN 89560 POWERFIX

Hogyan csatlakoztassam a sűrítettlevegő-tömlőt a szerszámhoz?

Nyomja rá a gyorskioldó csatlakozót a csonkra, amíg az be nem kattan. A leválasztáshoz húzza vissza a csatlakozó külső hüvelyét.

Mi a tömlődob maximális üzemi nyomása?

A maximális üzemi nyomás 15 bar. Mindig ügyeljen arra, hogy a kompresszor ne lépje túl ezt az értéket, hogy elkerülje a szétrobbanást vagy a csatlakozási hibákat.

Használhatom a tömlődobot bármilyen sűrítettlevegős eszközzel?

Igen, kompatibilis minden jelenlegi sűrítettlevegős eszközzel műhely, kert, felújítás és autóipari munkákhoz.

Hogyan tisztítsam a sűrítettlevegő-tömlődobot?

Először válassza le a kompresszorról. Csak enyhén nedves ruhát használjon. Ne használjon dörzsölő tisztítószereket vagy vegyszereket.

Mit tegyek, ha a tömlő szivárog vagy nem működik megfelelően?

Ellenőrizze a tömlőt sérülések szempontjából, és győződjön meg arról, hogy a csatlakozások megfelelően vannak rögzítve. Ha hibákat talál, hagyja abba a használatot, és lépjen kapcsolatba a szervizzel.

Hogyan kell alkalmazni és kioldani a dobféket?

A fék alkalmazásához nyomja lefelé. A kioldáshoz nyomja felfelé. Ez rögzíti a dobot, hogy megakadályozza a letekeredést.

Mi a tömlő hossza és átmérője?

A tömlő körülbelül 20 méter hosszú, belső átmérője 6,3 mm, külső átmérője 11,3 mm.

Milyen garancia jár a termékhez?

A termék a vásárlás napjától számított 36 hónapos garanciával rendelkezik. Anyag- és gyártási hibákra vonatkozik. A nem megfelelő használatból vagy jogosulatlan javításból eredő károk kizártak.

Hogyan tároljam a tömlődobot?

Száraz helyen tárolja, védje a tömlőt olajtól, savaktól, éles szélektől és magas hőmérséklettől. Tartsa a kézikönyvet a termékkel együtt.

Milyen biztonsági óvintézkedéseket kell tennem használat előtt?

Olvassa el a kezelési utasításokat. Ellenőrizze a terméket sérülések szempontjából. Ne nyissa ki és ne piszkálja a dobot. Győződjön meg róla, hogy a nyomás nem haladja meg a 15 bart. Tisztítás előtt válassza le a kompresszorról.

HASZNÁLATI ÚTMUTATÓ IAN 89560 POWERFIX

Sűrített levegős tömlő tárolódob

Alaposan olvassa végig ezt a használati útmutatót és őrizze biztonságos helyen. Vegye figyelembe és tartsa be a biztonsági utasításokat.

Tartalomjegyzék

1 Bevezető Oldalszám: 10

2 Rendeltetésszerű használat Oldalszám: 10

3 Biztonsági utasítások Oldalszám: 10

4 Szállított alkatrészek Oldalszám: 11

5 Műszaki adatok Oldalszám: 11

6 Termék áttekintése Oldalszám: 11

7 Üzembe helyezés és kezelés Oldalszám: 12

7.1 Üzembe helyezés Oldalszám:

8 Hibajegyzék Oldalszám: 12

9 Tisztítás Oldalszám: 12

10 Karbantartás Oldalszám: 12

11 Kezelés hulladékként Oldalszám: 12

12 Garancia és szerviz Oldalszám: 12

13 Tanúsítvány és gyártó Oldalszám: 13

1 Bevezető

A terméket használó, tisztító vagy hulladékként kezelő személyek ismerjék e használati útmutató tartalmát, ami a termék részét képezi. A biztonsági utasításokat mindig tartsa be. Kérdések esetén lépjen kapcsolatba a szaküzlettel vagy a szervizzel (a címet lásd a 12. fejezetben).

2 Rendeltetésszerű használat

A sürített levegős tömlőt tároló dob általánosan használható mühelyekben, kertben, felújítási vagy autón végzett munkálatok során. Minden használatban lévő sürített levegős készülékhez alkalmazható.

A használati útmutatóban felsoroltakon kívül más célra tilos alkalmazni, mert emiatt a termék megsérülhet.

3 Biztonsági utasítások

! FONTOS: A tömlőtároló dob használata közben tartsa be a következő utasításokat, mert így a lehető legkisebbre csökkentheti a személyi sérülések vagy anyagi károk veszélyét. A használati útmutatóban megadottak be nem tartása miatt keletkező sérülések esetén a garancia elvész.

Az okozott anyagi károkért és személyi sérülésekért, valamint az ebből következő káreseményekért nem vállalunk felelősséget. A használati útmutatóban látható jelzőszavak és jelzések jelentése a következő:

Jelzés	Jelzőszó / jelentés
	VESZÉLY:Ha ezt az utasítást nem tartja be, az súlyos vagy életveszélyes személyi sérüléseket okoz.
	FIGYELEM:Ha ezt az utasítást nem tartja be, az közepes mértékű személyi sérüléseket okoz.
	VIGYÁZAT:Kismértékű személyi sérülések vagy anyagi károk keletkezhetnek, ill. a termék megsérülhet.
	FONTOS:Amit be kell tartania.
	MEGJEGYZÉS:További magyarázatok

1. táblázat: Jelzések táblázata

FIGYELEM: Ha ezt nem tartja be, az közepes mértékű sérüléseket okoz.

• A használati útmutatót őrizze meg, adott esetben adja tovább harmadik személyeknek.
  Örizze meg a használati útmutatót, és ha a tömlőtároló dobot továbbadja, akkor mellékelje hozzá ezt is.
• A tömlőtároló dobot ne nyissa fel/módosítsa.
  Soha ne nyissa fel, változtassa meg vagy módosítsa a tömlőtároló dobot.
• Vizsgálja meg a nyomásállóságot.
  Hasonlítsa össze a típustáblán lévő adatokat a kompresszoron lévő adatokkal.

Győződjön meg arról, hogy a legnagyobb előforduló légnyomás nem lépi túl a típustáblán megadott értéket.

Ha ezt nem tartja be, a sürített levegős tömlő felhasadhat vagy a csatlakozók megsérülhetnek.

- Hiba esetén a készüléket helyezze üzemen kívül.

Működési zavarok és hibák/sérülések esetén a tömlőtároló dobot helyezze üzemen kívül. Hibák keletkezhetnek pl. a tömlő megtörése vagy a rajta keletkező vágási sérülések miatt. Újbóli üzembe helyezése előtt vizsgáltassa, szükség esetén javíttassa meg a tömlőtároló dobot.

VIGYÁZAT: Az anyagi károkat

kerülje el.

• Védje a sürített levegős tömlőt.

Védje a sürített levegős tömlőt olajtól, savaktól, éles peremektől és magas hömérsékletektől. Ha ezt nem veszi figyelembe, az hibát okozhat.

4 Szállított alkatrészek

Kicsomagolás után haladéktalanul vizsgálja meg a szállított alkatrészek teljességét, valamint a termék kifogástalan állapotát.

1 db tömlőtároló dob

5 Műszaki adatok

Termék: Sürített levegős

tömlöt tároló dob

Cikkszám: 10190

Osztályozás: Puha műanyag

sűrített levegős tömlő, átlátszó kék, szövetbetéttel

Munkahömérséklet: -20 °C és + 60 °C között

Tömlő hossza: kb. 20 m

Átmérő: 6,3 / 11,3 mm

Üzemi nyomás: max. 15 bar

Csatlakozók: Sárgaréz

csatlakozóvég és egy kézzel beilleszthető gyors záródugó

Váz: horganyzott

acélcső tömlövezetéssel

Ház: Műanyag csörlő

Méretek (Ma x Mé x Sz): 35,5 x 19 x 28,5 cm

6 Termék áttekintése

Itt láthatja a kezelőrészek áttekintését és a termék fényképét, valamint egy rövid működési leírást. A következő (7.) fejezetben részletesen leírjuk a működést.

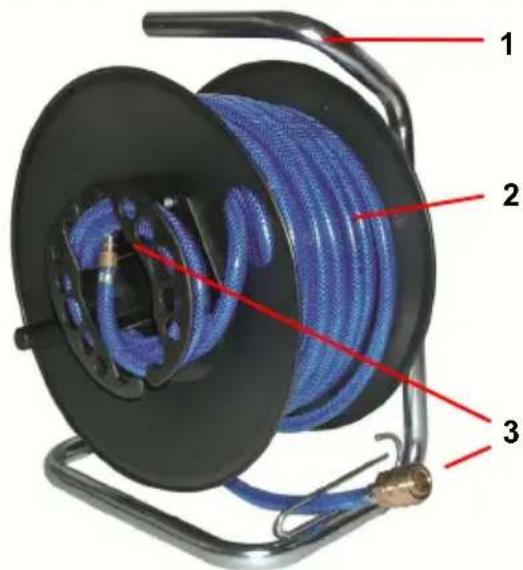

1. ábra: Sűrített levegős tömlőt tároló dob áttekintése

Sz.	Megnevezés	Működés
1	Tömlővezetőt tartalmazó váz	Egyszerűsíti a tömlő fel- és letekerését
2	Sűrített levegős tömlő	Biztosítja az összeköttetést a szerszám és a kompresszor között
3	Csatlakozók	Egykezes kezelés

1. táblázat: A tömlőtároló dob részei

7 Üzembe helyezés és kezelés

! FONTOS: Ez a fejezet leírja a tömlötároló dob alapvető funkcióit.

Gondosan olvassa át a fejezetet, hogy megértse a lehetőségeket és a funkciókat, és hogy alkalmazni is tudja azokat.

Tartsa be a következőkben megadottakat, különösen a biztonsági utasításokat, hogy a helytelen kezeléseket és a lehetséges hibákat elkerülhesse. Problema esetén nézze át a hibalistát (8. fejezet) vagy lépjen kapcsolatba a szervizünkkel (címet lásd a 12. fejezetben).

Tartsa be a biztonsági utasításokat (lásd a 3. fejezetet).

7.1. Üzembe helyezés

1	Összeköttetés a sűrített levegős szerszámmal
	Kösse össze a tömlő végét a sűrített levegős szerszámon lévő gyorscsatlakozóval.
2	Összeköttetés a kompresszorral
	Kösse össze a tömlő másik végét a kompresszoron lévő karmantyúval.

1. táblázat: Üzembe helyezés

8 Hibajegyzék

Probléma/hiba	Lehetséges ok(ok)	Megoldás
A tömlőtartó dob nem működik.	- A sűrített levegős tömlő hibás	- Vizsgálja meg a tömlőt, hogy nem sérült-e
	- A tömlő csatlakozója nincs jól összekötve a kompresszo rral vagy a	- Vizsgálja meg a csatlakozók megfelelő helyzetét

sűrítettlevegőskészülékkel

1. táblázat: Hibajegyzék

9 Tisztítás

⚠ VESZÉLY: Biztonsági okokból a terméket a tisztítása előtt válassza le a kompresszorról. A tisztításhoz kizárólag enyhén nedves rongyot használjon.

! FONTOS: Ne alkalmazzon erős tisztítószert ill. vegyszereket.

10 Karbantartás

! FONTOS: Minden használat előtt vizsgálja meg a terméket, hogy nem sérült-e.

Bármely karbantartási vagy javítási munkálat előtt válassza le a dobot a kompresszorról.

11 Kezelés hulladékként

MEGJEGYZÉS: A csomagolás környezetbarát anyagokból készült, és 100%-ban újra feldolgozhatók.

12 Garancia és szerviz

MEGJEGYZÉS: A termékre a vásárlás dátumától számítva 36 hónap garanciát kap. A terméket gondosan gyártottuk, és kiszállítás előtt lelkiismeretesen átvizsgáltuk.

Ha a garanciális idő alatt ennek ellenére gyártási és anyaghibák fordulnának elő, haladéktalanul lépjen kapcsolatba a szaküzlettel.

Nem terjed ki a garancia azokra az esetekre, ha a terméket szakszerűtlenül kezelik, nem tartják be a használati útmutatót, vagy illetéktelen személyek beleavatkoznak. A legtöbb

működési zavart a hibás kezelés okozza.

MEGJEGYZÉS: Működési zavar keletkezése esetén először is olvassa át a használati útmutatót.

Ha a terméket vissza kell küldeni, lépen velünk kapcsolatba. A terméket csak előzetes megbeszélés után tudjuk átvenni. A nem teljes küldeményeket nem vesszük át.

A garancia érvényesítésével a 36 hónapos garanciális idő nem hosszabbodik és nem is újul meg.

Cikkszám: 10190

(mindenképpen adja meg)

Szerviz címe:

Uni-Elektra GmbH

Jahnstr. 20

D-72513 Hettingen

[e-mail]

Tel.: [phone]

13 Tanúsítvány és gyártó

A termék a biztonsági és egészségre gyakorolt szintjét tekintve megfelel a német készülék- és termékbiztonsági törvény (GPSG) §.7. 1. bek. 2. mondatában lévő követelményeknek.

Ezzel összhangban helyeztük el a GS jelzést:

A tanúsítvány a gyártónál megtalálható.

Gyártó: Uni-Elektra GmbH

Jahnstr. 20

D-72513 Hettingen

www.uni-elektra.de
