NÁVOD K OBSLUZE HG06996 FLORABEST

LAMPOVÝ SLUNEČNÍK Pokmyk mantiži a bezpečnostní posprý

SLNEČNÍK Pěkyny pre montáč o bezpůčnost

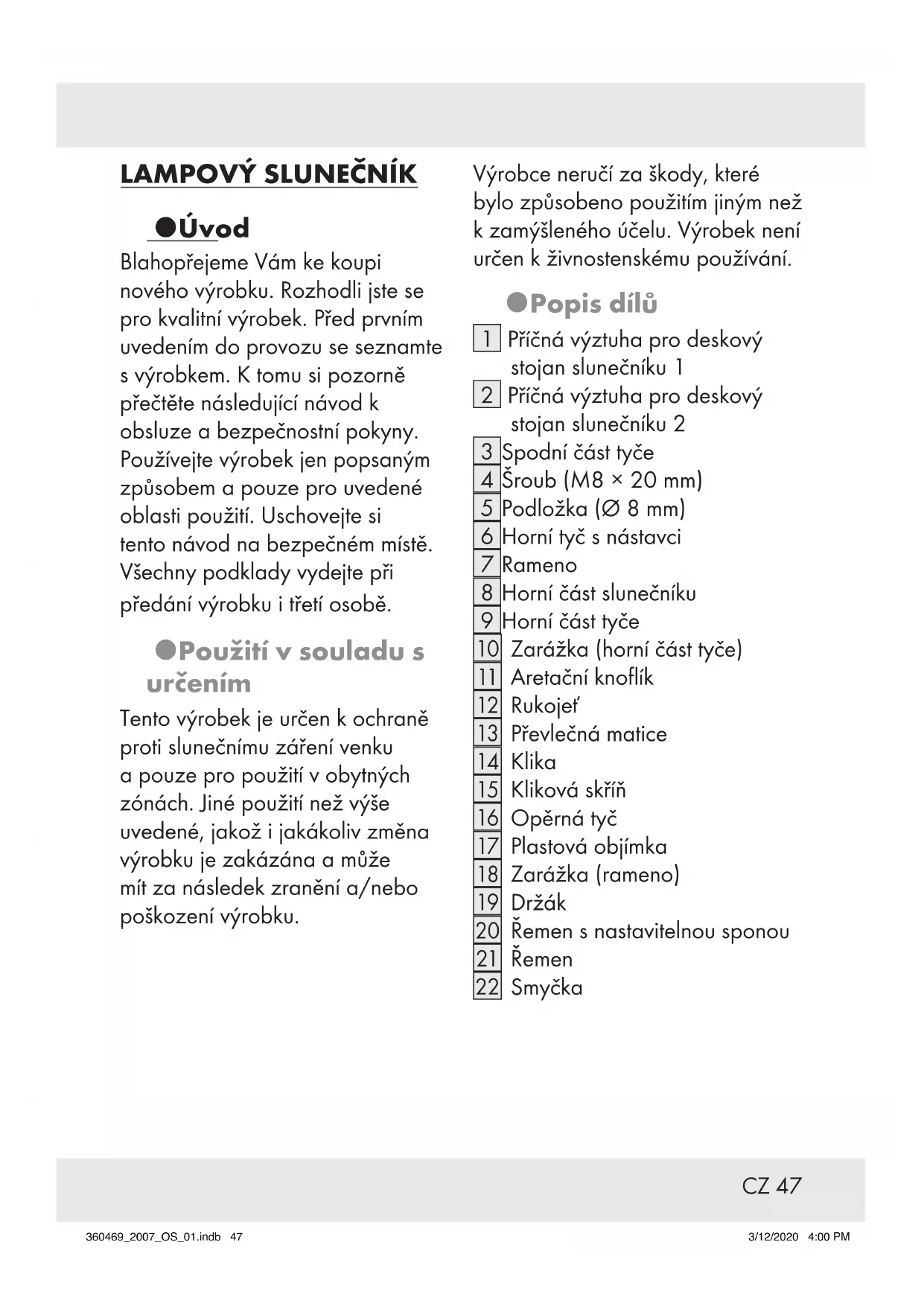

Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní výrobek. Před prvním uvedením do provozu se seznamte s výrobkem. K tomu si pozorně přečtěte následující návod k obsluze a bezpečnostní pokyny. Používejte výrobek jen popsaným způsobem a pouze pro uvedené oblasti použití. Uschovejte si tento návod na bezpečném místě. Všechny podklady vydejte při předání výrobku i třetí osobě.

●Použití v souladu s určením

Tento výrobek je určen k ochraně proti slunečnímu záření venku a pouze pro použití v obytných zónách. Jiné použití než výše uvedené, jakož i jakákoliv změna výrobku je zakázána a může mít za následek zranění a/nebo poškození výrobku.

Výrobce neručí za škody, které bylo způsobeno použitím jiným než k zamýšleného účelu. Výrobek není určen k živnostenskému používání.

●Popis dílů

1 Příčná výztuha pro deskový stojan slunečníku 1
2 Příčná výztuha pro deskový stojan slunečníku 2
3 Spodní část tyče
4 Šroub (M8 × 20 mm)
5 Podložka (∅ 8 mm)
6 Horní tyč s nástavci
7 Rameno
8 Horní část slunečníku
9 Horní část tyče
10 Zarážka (horní část tyče)
11 Aretační knoflík
12 Rukojeť
13 Převlečná matice
14 Klika
15 Kliková skříň
16 Opěrná tyč
17 Plastová objímka
18 Zarážka (rameno)
19 Držák
20 Řemen s nastavitelnou sponou
21 Remen
22 Smyčka

CZ 47

●Rozsah dodávky

Zkontrolujte prosím ihned po vybalení zda je dodávka úplná zda jsou výrobek a všechny díly v bezvadném stavu. Výrobek za žádných okolností nesestavujte, když je dodávka nekompletní.

1 x Příčná výztuha pro deskový stojan slunečníku 1
1 x Příčná výztuha pro deskový stojan slunečníku 2
1 x Spodní část tyče
4 x Šroub (M8 × 20 mm)
4 x Podložka (∅ 8 mm)
1 x Horní tyč s nástavci
1 x Montážní návod
1 x Klíč na šrouby

●Technická data

Rozměry

Závěsné stínítko: Cca. 238 x
Deskový stojan Cca 100 x
slunečníku: 100 cm (D x Š)

$$ 2 3 8 \times 2 5 8 \mathrm{cm} $$

$$ (\check {S} \times H \times V) $$

Bezpečnostní pokyny

PŘED POUŽITÍM SI PŘEČTĚTE MONTÁŽNÍ NÁVOD! UCHOVÁVEJTE TENTO NÁVOD NA BEZPEČNÉM MÍSTĚ!

VAROVÁNÍ!

NEBEZPEČÍ

ŽIVOTA A NEHOD

Nikdy nenechte děti hrát si bez dozoru s balicími materiály nebo s výrobkem. Obalový materiál představuje nebezpečí života udušením a uškrcením. Děti často podceňují rizika. Vždy udržujte výrobek mimo dosah dětí. Tento výrobek není hračka.

⚠ OPATRNĚ! NEBEZPEČÍ

PORANĚNÍ! Ujistěte se, že jsou všechny díly nepoškozené a řádně namontovány. Při špatné montáži existuje nebezpečí zranění. Poškozené části mohou nepříznivě ovlivnit bezpečnost a funkčnost.

⚠ OPATRNĚ! Nenechávejte děti bez dozoru. Tento výrobek není šplhadlo nebo hračka. Dbejte na to, aby nikdo nešplhal na výrobek nebo se o něj neopíral, zejména děti. Produkt by se mohl dostat z rovnováhy a převrátit se. Nedodržení pokynů může způsobit poranění nebo věcné škody.

⚠ OPATRNĚ! EXISTUJE NEBEZPEČÍ PŘEVRÁCENÍ!

Zajistěte, aby přístroj stál na pevném povrchu ve stabilní rovnováze. Závěsné stínítko musí být vždy použito ve spojení se 4 kusy dlaždic velikosti přibližně 50 x 50 x 5 cm a o minimální celkové hmotnost 90 kg (nejsou v rozsahu dodávky). V opačném případě by se mohlo závěsné stínítko převrátit a způsobit zranění nebo poškození majetku.

Nepřesouvejte závěsné stínítko nikdy v otevřeném stavu. Nejprve vždy úplně zavřete horní část slunečníku 8 a rameno 7 zcela zatáhněte. V opačném případě může být zatížení výrobku nevyvážené a výrobek se může převrátit. Nebezpečí zranění nebo poškození výrobku.

⚠ OPATRNĚ! NEBEZPEČÍ POŽÁRU! Neumístujte výrobek v blízkosti zdrojů tepla nebo otevřeného ohně.

Zajistěte, aby výrobek stál na pevné a bezpečné ploše. Před použitím se ujistěte, že je výrobek stabilní!

⚠ OPATRNĚ! NEBEZPEČÍ PORANĚNÍ! Před otevřením a zavřením výrobku se ujistěte, že v bezprostřední blízkosti nejsou žádní lidé.

⚠ OPATRNĚ! NEBEZPEČÍ ZHMOŽDĚNÍ! Při otevírání a zavírání výrobku mějte na paměti své prsty. Pokud jste nedbalí, můžete si prsty zranit sevřením!

Ujistěte se, že horní tyč s nástavci 6 je pevně spojena se spodní částí tyče 3 na deskovém stojanu slunečníku. Pokud se tak nestane, není používání závěsného stínítka bezpečné.

Zavřete závěsné stínítko, když se objeví náznaky zvýšené rychlosti větru nebo když se blíží silné přeháňky.

Nikdy výrobek nepoužívejte k ochraně před nepříznivým počasím.

Nikdy nenechávejte otevřený závěsné stínítko bez dozoru. V případě neočekávaného silného větru může dojít k poškození. Za větru, sněhu nebo deště závěsné stínítko zavřete. Na výrobek nic nezavěšujte (např. oděvy).

● Montáž/Demontáž

Upozornění: K montáži potřebujete pracovní plochu nejméně 16 m² a průměru 4 m.

Upozornění: Pokud je to možné, požádejte o pomoc druhou osobu.

- Deskový stojan na slunečník

Připojte příčnou výztuhu 2 ^2 deskového stojanu na slunečník k horní části příčné výztuhy 1 ^1 deskového stojanu na slunečník (Obrázek B). Příšroubujte spodní část tyče ^3 na smontované příčné výztuhy. Pomocí klíče na šrouby utáhněte šrouby ^4 s podložkami ^5 (Obrázek C).

50 CZ

Dlaždice (nejsou v rozsahu dodávky) umístěte rovnoměrně na smontované příčné výztuhy (Obrázek D).

Upozornění: Držte pohotově 4 kusy dlaždice o rozměrech 50 x 50 x 5 cm o minimální celkové hmotnosti 90 kg pro deskový stojan slunečníku.

Vložte horní část tyče 9 do spodní části tyče 3 (Obrázek E, krok ①). Utáhněte převlečnou matí (Obrázek E, krok ②).

- Otevřete horní část slunečníku

Odblokujte rukojeť 12 otáčením aretačního knoflíku 11 proti směru hodinových ručiček (Obrázek F, krok ①). Posuňte rukojeť 12 až po zarážku (horní část tyče) 10 (Obrázek F, krok ②). Rukojeť zajistěte otočením aretačního knoflíku 11 ve směru hodinových ručiček (Obrázek F, krok ③).

Klikovou skřín 15 posuňte nahoru, dokud rameno 7 nedosáhne zarážky (ramena) 18 (Obrázek G, krok ①). Zajistěte opěrnou tyč 16 zasunutím plastové objímky 17 dolů do držáku 19 (Obrázek G, krok ②). Otočením kliky 14 ve směru hodinových ručiček zcela otevřete horní část slunečníku 8 (Obrázek H, krok ①).

Upozornění: Možná bude nutné otevřít horní část slunečníku 8 na začátku ručně. Tkanina se mohla slepit.

Aby se předešlo problémům za větrného počasí, připojte řemen s nastavitelnou sponou 20 kolem horní části tyče 9 (Obrázek H, krok 2a).

Upozornění: Alternativně můžete řemen zavést do smyček 22 pomocí nastavitelné spony 20 (Obrázek H, krok 2b).

Otočte střechu slunečníku

Odblokujte rukojeť 12 otáčením aretačního knoflíku 11 proti směru hodinových ručiček (Obrázek I, krok ①). Natočte rameno 7 nebo klikovou skříň 15 do požadované polohy (Obrázek I, krok ②). Rukojeť 12 zajistěte otočením aretačním knoflíkem 11 ve směru hodinových ručiček (Obrázek I, krok ③).

●Nakloňte horní část slunečníku

Upozornění: Za silného větru horní část slunečníku nenaklánějte. Výrobek by se mohl otočit. Existuje nebezpečí poranění a/nebo poškození výrobku.

Odblokujte rukojeť 12 otáčením aretačního knoflíku 11 proti směru hodinových ručiček (Obrázek J, krok ①).

Posuňte rukojeť 12 nahoru nebo dolů do požadovaného úhlu náklonu (Obrázek J, krok ②). Rukojeť 12 zajistěte otočením aretačního knoflíku 11 ve směru hodinových ručiček (Obrázek J, krok ③).

●Zavřete horní část slunečníku, posuňte závěsné stínítko

Odpojte řemen s nastavitelnou sponou 20 z horní tyče 9 (Obrázek K, krok ①). Úplně zavřete horní část slunečníku 8 otáčením kliky 14 proti směru hodinových ručiček (Obrázek K, krok ②). Vytáhněte plastovou objímku 17 z držáku 19 (Obrázek L, krok ①). Klikovou skřín 15 zatáhněte úplně dolů (Obrázek L, krok ②).

Odblokujte rukojeť 12 otáčením aretačního knoflíku 11 proti směru hodinových ručiček (Obrázek M, krok ①). Rukojeť 12 zcela přitáhněte k převlečné matici 13 (Obrázek M, krok ②). Rukojeť zajistěte otočením aretačního knoflíku 11 ve směru hodinových ručiček (Obrázek M, krok ③). Horní část štítu zajistěte řemenem 21 (Obrázek N).

- Čistění a péče

Čistěte tento výrobek lehce navlhčeným nežmolkujícím hadříkem.

Výrobek skladujte v zimě na chladném a suchém místě - zabraňte jeho skladování ve vyhřívané místnosti.

●Zlikvidování

Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.

O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.

●Záruka

Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.

Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.

Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.

Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.

Postup v případě uplatňování záruky

Pro zajištění rychlého zpracování Vašeho případu se říd'te následujícími pokyny:

Pro všechny požadavky si připravte pokladní stvrzenku a číslo artiklu (např. IAN 123456_7890) jako doklad o zakoupení.

Číslo artiklu najdete na typovém štítku, gravuře, titulní stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně.

V případě poruch funkce nebo jiných závad nejdříve kontaktujte, telefonicky nebo e-mailem, v následujícím textu uvedené servisní oddělení.

Výrobek registrovaný jako vadný potom můžete s přiloženým dokladem o zakoupení (pokladní stvrzenkou) a údaji k závadě a kdy k ní došlo, bezplatně zaslat na adresu servisu, která Vám byla sdělena.

Servis

CZ Servis Česká republika

Tel.:[phone]

E-Mail:[e-mail]

54 CZ

SLNEČNÍK

•Úvod

Závesný slnečník: cca 238 x

$$ 2 3 8 \times 2 5 8 \mathrm{cm} $$

$$ (\check {S} \times H \times V) $$

Platňový stojan cca 100 x

slnečníka: 100 cm (d x š)

Uistite sa, že produkt stojí na pevnom a rovnom povrchu.

Pred používaním sa uistite, že produkt je stabilný!

⚠️ POZOR! NEBEZPEČENSTVO

Otvorený slnečník nenechávajte nikdy bez dozoru. Pri nečakane silnom vetre by sa mohol poškodit'.

Odistite rukovát' 12 tak, že otočíte zaistovacie tlačidlo 11 proti smeru hodinových ručičiek (obrázok F, krok ①). Posuňte rukovát' 12 smerom hore až k dorazu (horná tyčová časť) 10 (obrázok F, krok ②). Zaistite rukovát' tak, že zaistovacie tlačidlo 11 otočíte v smere hodinových ručičiek (obrázok F, krok ③).

Odistite rukovát 12 tak, že otočíte zaist'ovacie tlačidlo 11 proti smeru hodinových ručičiek (obrázok J, krok ①).
