BEDIENUNGSANLEITUNG HG06996 FLORABEST

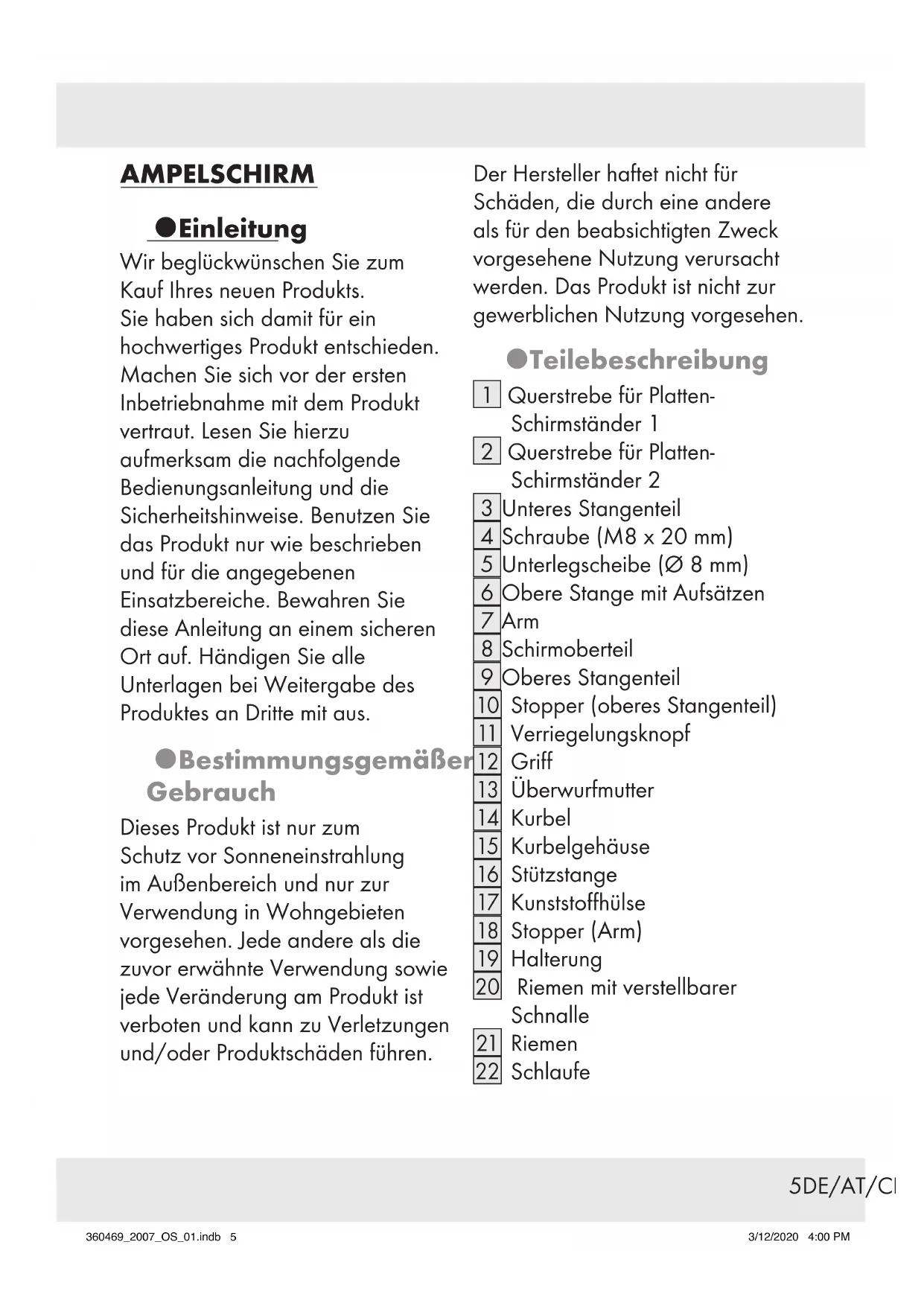

00_360469_2007_OS_Cover.indd 5-8 00_360469_2007_OS_Cover.indd 5-8 2/12/2020 1:42 PM 2/12/2020 1:42 PM5DE/AT/CH AMPELSCHIRM Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus. Bestimmungsgemäßer Gebrauch Dieses Produkt ist nur zum Schutz vor Sonneneinstrahlung im Außenbereich und nur zur Verwendung in Wohngebieten vorgesehen. Jede andere als die zuvor erwähnte Verwendung sowie jede Veränderung am Produkt ist verboten und kann zu Verletzungen und/oder Produktschäden führen. Der Hersteller haftet nicht für Schäden, die durch eine andere als für den beabsichtigten Zweck vorgesehene Nutzung verursacht werden. Das Produkt ist nicht zur gewerblichen Nutzung vorgesehen. Teilebeschreibung [1] Querstrebe für Platten- Schirmständer 1 [2] Querstrebe für Platten- Schirmständer 2 [3] Unteres Stangenteil [4] Schraube (M8 x 20mm) [5] Unterlegscheibe (Ø 8mm) [6] Obere Stange mit Aufsätzen [7] Arm [8] Schirmoberteil [9] Oberes Stangenteil

Riemen mit verstellbarer Schnalle

Schlaufe 360469_2007_OS_01.indb 5360469_2007_OS_01.indb 5 3/12/2020 4:00 PM3/12/2020 4:00 PM6 DE/AT/CH Lieferumfang Überprüfen Sie sofort nach dem Auspacken, ob die Lieferung vollständig ist und ob das Produkt und alle Teile in einwandfreiem Zustand sind. Bauen Sie das Produkt unter keinen Umständen zusammen, wenn die Lieferung unvollständig ist. 1 x Querstrebe für Platten- Schirmständer 1 1 x Querstrebe für Platten- Schirmständer 2 1 x Unteres Stangenteil 4 x Schraube (M8 x 20mm) 4 x Unterlegscheibe (Ø 8mm) 1 x Obere Stange mit Aufsätzen 1 x Montageanleitung 1 x Schraubenschlüssel Technische Daten Abmessungen Hängeschirm: Ca. 238 x 238 x 258 cm (B x T x H) Platten- Schirmständer: Ca. 100 x 100cm (L x B) Sicherheitshinweise

LESEN SIE VOR GEBRAUCH

DIE MONTAGEANLEITUNG!

MONTAGEANLEITUNG AN EINEM SICHEREN ORT AUF! WARNUNG! LEBENSGEFAHR UND

SÄUGLINGE UND KINDER! Lassen Sie Kinder niemals mit dem Verpackungsmaterial und dem Produkt unbeaufsichtigt. Das Verpackungsmaterial stellt eine Lebensgefahr durch Erstickung und Strangulation dar. Kinder unterschätzen die Risiken häufig. Halten Sie Kinder immer vom Produkt fern. Das Produkt ist kein Spielzeug.

VORSICHT! VERLETZUNGSGEFAHR! Stellen Sie sicher, dass alle Teile unbeschädigt und ordnungsgemäß montiert sind. Bei falscher Montage besteht Verletzungsgefahr. Beschädigte Teile können die Sicherheit und Funktionalität beeinträchtigen. 360469_2007_OS_01.indb 6360469_2007_OS_01.indb 6 3/12/2020 4:00 PM3/12/2020 4:00 PM7DE/AT/CH

VORSICHT! Lassen Sie Kinder nicht unbeaufsichtigt. Das Produkt ist kein Klettergerüst oder Spielzeug. Achten Sie darauf, dass niemand auf das Produkt klettert oder sich darauf stützt, insbesondere Kinder. Das Produkt könnte aus dem Gleichgewicht geraten und umkippen. Dies kann zu Verletzungen und/oder Schäden führen.

VORSICHT! ES BESTEHT DIE

GEFAHR DES UMKIPPENS! Stellen Sie sicher, dass das Produkt auf einer festen Oberfläche in einem stabilen Gleichgewicht steht. Der Hängeschirm muss immer in Verbindung mit 4Stück Pflastersteinen mit einer Größe von ca. 50 x 50 x 5cm und einem Mindest-Gesamtgewicht von 90kg (nicht im Lieferumfang enthalten) verwendet werden. Anderenfalls könnte der Hängeschirm umkippen und Verletzungen und Sachschäden verursachen. Bewegen Sie den Hängeschirm niemals im geöffneten Zustand. Schließen Sie zuerst stets das Schirmoberteil [8] komplett und ziehen Sie den Arm [7] vollständig ein. Anderenfalls kann die Last des Produkts aus dem Gleichgewicht geraten und das Produkt kann umkippen. Risiko von Verletzungen und/ oder Produktschäden. VORSICHT! BRANDGEFAHR! Stellen Sie das Produkt niemals in der Nähe von offenem Feuer und/ oder Heizstrahlern auf. Stellen Sie sicher, dass dieses Produkt auf einer festen, ebenen Oberfläche steht. Stellen Sie vor Gebrauch sicher, dass das Produkt stabil ist!

VORSICHT! VERLETZUNGSGEFAHR! Vergewissern Sie sich vor dem Öffnen und Schließen des Produkts, dass sich keine Personen in unmittelbarer Nähe befinden. 360469_2007_OS_01.indb 7360469_2007_OS_01.indb 7 3/12/2020 4:00 PM3/12/2020 4:00 PM8 DE/AT/CH

VORSICHT! QUETSCHGEFAHR! Achten Sie beim Öffnen und Schließen des Produkts auf Ihre Finger. Wenn Sie nachlässig sind, können Sie Ihre Finger durch Einklemmen verletzen! Stellen Sie sicher, dass die obere Stange mit den Aufsätzen [6] fest mit dem unteren Stangenteil [3] am Platten- Schirmständer verbunden ist. Solange dies nicht getan wird, ist die Verwendung des Hängeschirmes nicht sicher. Schließen Sie den Hängeschirm, wenn es Anzeichen für eine Erhöhung der Windgeschwindigkeit gibt oder wenn sich heftige Schauer nähern. Verwenden Sie das Produkt niemals zum Schutz vor schlechtem Wetter. Lassen Sie einen offenen Hängeschirm niemals unbeaufsichtigt. Bei unerwartet starkem Wind kann es zu Schäden kommen. Schließen Sie den Hängeschirm bei Wind, Schnee oder Regen. Hängen Sie keine Gegenstände (z.B. Kleidung) am Produkt auf. Montage/Demontage Hinweis: Für die Montage benötigen Sie einen Arbeitsbereich von mindestens 16m

Fläche und 4m Durchmesser. Hinweis: Wenn möglich, lassen Sie sich von einer zweiten Person bei der Montage helfen. Platten-Schirmständer montieren Bringen Sie die Querstrebe für den Platten-Schirmständer 2 [2] oben auf der Querstrebe für den Platten-Schirmständer 1 [1] an (AbbildungB). Schrauben Sie das untere Stangenteil [3] an die montierten Querstreben. Verwenden Sie einen Schraubenschlüssel, um die Schrauben [4] mit den Unterlegscheiben [5] festzuziehen (AbbildungC). 360469_2007_OS_01.indb 8360469_2007_OS_01.indb 8 3/12/2020 4:00 PM3/12/2020 4:00 PM9DE/AT/CH Legen Sie die Pflastersteine (nicht im Lieferumfang enthalten) gleichmäßig auf die montierten Querstreben (AbbildungD). Hinweis: Halten Sie 4Stück Pflastersteine mit einer Größe von 50 x 50 x 5cm und einem Mindest-Gesamtgewicht von 90kg für den Platten-Schirmständer griffbereit. Setzen Sie das obere Stangenteil [9] in das untere Stangenteil [3] ein (AbbildungE, Schritt

). Ziehen Sie die Überwurfmutter

Schirmoberteil öffnen Entriegeln Sie den Griff

, indem Sie den Verriegelungsknopf

entgegen dem Uhrzeigersinn drehen (AbbildungF, Schritt

). Schieben Sie den Griff

nach oben bis zum Stopper (oberes Stangenteil)

(AbbildungF, Schritt

Verriegeln Sie den Griff, indem Sie den Verriegelungsknopf

im Uhrzeigersinn drehen (AbbildungF, Schritt

Schieben Sie das Kurbelgehäuse

nach oben, bis der Arm [7] den Stopper (Arm)

erreicht (AbbildungG, Schritt

). Verriegeln Sie die Stützstange

, indem Sie die Kunststoffhülse

nach unten in die Halterung

schieben (AbbildungG, Schritt

Öffnen Sie das Schirmoberteil [8] vollständig, indem Sie die Kurbel

im Uhrzeigersinn drehen (AbbildungH, Schritt

Hinweis: Das Schirmoberteil [8] muss zu Beginn möglicherweise manuell geöffnet werden. Der Stoff könnte zusammenkleben. Um Probleme bei windigem Wetter zu vermeiden, binden Sie den Riemen mit der verstellbaren Schnalle

Hinweis: Alternativ können Sie den Riemen mit der verstellbaren Schnalle

einführen (AbbildungH, Schritt

, indem Sie den Verriegelungsknopf

entgegen dem Uhrzeigersinn drehen (AbbildungI, Schritt

Schwenken Sie den Arm [7] oder das Kurbelgehäuse

in die gewünschte Position (AbbildungI, Schritt

Verriegeln Sie den Griff

, indem Sie den Verriegelungsknopf

im Uhrzeigersinn drehen (AbbildungI, Schritt

Das Schirmoberteil neigen Hinweis: Neigen Sie das Schirmoberteil nicht bei starkem Wind. Das Produkt könnte sich umdrehen. Es besteht die Gefahr von Verletzungen und/oder Produktschäden. Entriegeln Sie den Griff

, indem Sie den Verriegelungsknopf

gegen den Uhrzeigersinn drehen (AbbildungJ, Schritt

Bewegen Sie den Griff

nach oben oder nach unten bis zum gewünschten Neigungswinkel (AbbildungJ, Schritt

Verriegeln Sie den Griff

, indem Sie den Verriegelungsknopf

im Uhrzeigersinn drehen (AbbildungJ, Schritt

Das Schirmoberteil schließen, den Hängeschirm bewegen Lösen Sie den Riemen mit der verstellbaren Schnalle

von der oberen Stange [9] (AbbildungK, Schritt

). Schließen Sie das Schirmoberteil [8] vollständig, indem Sie die Kurbel

entgegen dem Uhrzeigersinn drehen (AbbildungK, Schritt

Ziehen Sie die Kunststoffhülse

heraus (AbbildungL, Schritt

Ziehen Sie das Kurbelgehäuse

ganz nach unten (AbbildungL, Schritt

, indem Sie den Verriegelungsknopf

entgegen dem Uhrzeigersinn drehen (AbbildungM, Schritt

). Ziehen Sie den Griff

vollständig bis zur Überwurfmutter

nach unten (AbbildungM, Schritt

Verriegeln Sie den Griff, indem Sie den Verriegelungsknopf

im Uhrzeigersinn drehen (AbbildungM, Schritt

Sichern Sie das Schirmoberteil mit dem Riemen

(AbbildungN). Reinigung und Pflege Reinigen Sie dieses Produkt mit einem leicht angefeuchteten, fusselfreien Tuch. Bewahren Sie das Produkt im Winter an einem kühlen, trockenen Ort auf – vermeiden Sie es, das Produkt in einem beheizten Raum zu lagern. Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Garantie Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. 360469_2007_OS_01.indb 11360469_2007_OS_01.indb 11 3/12/2020 4:00 PM3/12/2020 4:00 PM12 DE/AT/CH Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 123456_7890) als Nachweis für den Kauf bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts. Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Service Service Deutschland Tel.: 0800 5435 111 E-Mail: owim@lidl.de Service Österreich Tel.: 0800 292726 E-Mail: owim@lidl.at Service Schweiz Tel.: 0800562153 E-Mail: owim@lidl.ch 360469_2007_OS_01.indb 12360469_2007_OS_01.indb 12 3/12/2020 4:00 PM3/12/2020 4:00 PM13 GB/IE CANTILEVER PARASOL Introduction We congratulate you on the purchase of your new product. You have chosen a high quality product. Familiarise yourself with the product before using it for the first time. In addition, please carefully refer to the operating instructions and the safety advice below. Only use the product as instructed and only for the indicated field of application. Keep these instructions in a safe place. If you pass the product on to anyone else, please ensure that you also pass on all the documentation with it. Intended use This product is intended for providing protection from the sun in outdoor domestic environments only. Any use other than previously mentioned or any product modification is prohibited and can lead to injuries and / or product damage. The manufacturer is not liable for any damages caused by any use other than for the intended purpose. The product is not intended for commercial use. Description of parts [1] Cross member for paving stand 1 [2] Cross member for paving stand 2 [3] Bottom pole section [4] Bolt (M8 x 20 mm) [5] Washer (Ø 8 mm) [6] Top pole with attachments [7] Arm [8] Umbrella top [9] Top pole section [] Stopper (top pole section) [] Locking knob [] Handle [] Union nut [] Crank [] Crankcase [] Support rod [] Plastic sleeve [] Stopper (arm) [] Holder [] Strap with adjustable buckle [] Strap [] Loop 360469_2007_OS_01.indb 13360469_2007_OS_01.indb 13 3/12/2020 4:00 PM3/12/2020 4:00 PM14 GB/IE Scope of delivery Please check immediately on unpacking that the delivery is complete and that the product and all parts are in perfect condition. Do not under any circumstances assemble the product if the delivery is incomplete. 1 x Cross member for paving stand
